Устройство и особенности эксплуатации

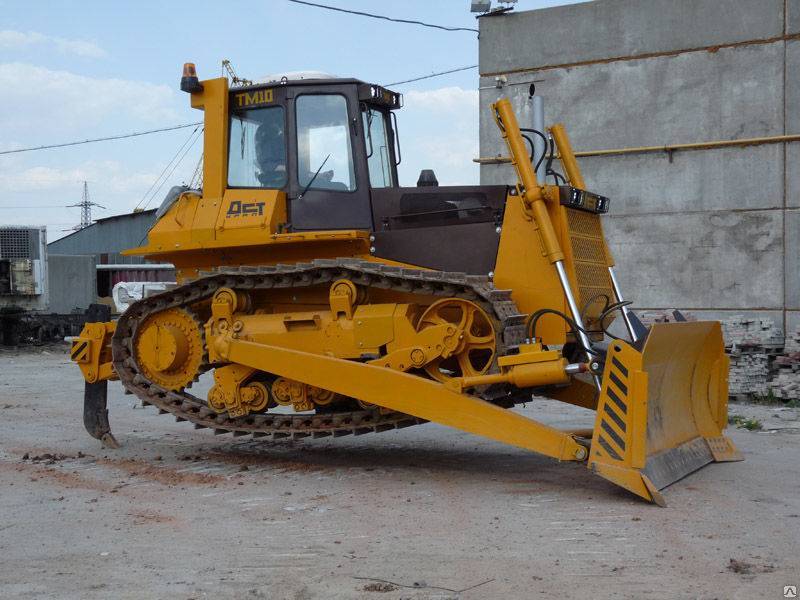

В основу бульдозера ТМ 10.11 легла конструкция трактора ТМ 10.00, потому по многим элементам данные машины схожи. Сварная несущая рама отличается повышенной жесткостью. Она способна выдерживать большие нагрузки, что позволяет использовать технику в самых суровых условиях. Ходовая часть основана на 3-точечной жесткой подвеске с рессорой или балансирной балкой (в зависимости от исполнения). Опорные катки установлены на К-образных каретках, где колебательные движения амортизируются за счет полиуретановых подушек. Каретки собираются на тележке, жестко прикрепленной к раме. Особенностью ходовой части является микроподрессоривание, которое обеспечивается 3 накладками из резины высокой прочности и делает работу на машине более комфортной.
Гусеничная лента состоит из 42 башмаков шириной 500 мм. Натяжение в гусеницах регулируется посредством гидравлического механизма. В состав ходовой части входят по 2 поддерживающих и по 6 опорных катков с каждой стороны, которые имеют смазку, рассчитанную на весь период эксплуатации.
ТМ 10.11 предлагается с несколькими вариантами трансмиссии. Базовые версии комплектуются механическими трансмиссиями с 12-скоростными коробками передач (8 передних, 4 задних скорости). Управление в этом случае является гидросервированным. Подобная трансмиссия отличается простотой и надежностью. В качестве тормозной системы используются ленточные тормоза сухого трения.
На последние модификации ТМ 10.11 устанавливается гидростатическая трансмиссия BOSСH-REXROTH, выпущенная в Германии. Для нее характерны повышенный ресурс работы, плавность хода и бесступенчатое переключение. Коробка передач выполнена на основе пары гидронасос-гидромотор, управление является электро-гидросервированным. Отдельные элементы и бортовые редукторы сделаны в Германии/Италии, что положительно сказывается на надежности трансмиссии. Гидравлическая тормозная система функционирует на основе замкнутых многодисковых фрикционов.
Гидравлическая система является раздельно-агрегатной. В ней применяется тандемный насос НШ-100/50А-3Л с производительностью 180 л/мин. Предельное давление в системе – 18 МПа. В системе фильтрации используется двойная очистка: на всасывании после гидронасоса (напорный элемент) и на сливе (полнопоточный фильтр).
Линейка оборудования, используемого с бульдозером ТМ 10.11, представлена следующими устройствами:
- полусферический отвал типа Е (базовое оборудование);
- прямой поворотный отвал;
- однозубый рыхлитель типа Н;
- трехзубый рыхлитель.
Заводом ДСТ УРАЛ для модели ТМ 10.11 создана специальная шестигранная кабина с бронированной крышей и двойным остеклением, которая одновременно обеспечивает отличную обзорность и защиту оператора. Приточная вентиляция, дополненная воздушным фильтром, и отопитель способствуют повышению комфорта работы. Сама кабина является подрессоренной, потому вибрация в салоне при любых условиях остается минимальной. Дополнительно предлагаются защитные системы ROPS/FOPS, повышающие безопасность при падении посторонних предметов на крышу или опрокидывании техники. Кабина отвечает современным требованиям, просторный салон с удобным креслом с регулировкой по массе и росту снижает усталость оператора в процессе работы. Защита днища и шлангов гидроконтура предохраняет от случайных повреждений. Опционально доступны кондиционер, внешнее расположение отсека с аккумуляторами, аварийный люк на крыше, фонарь рыхлителя, система защиты от вандализма и автономный отопитель.
Управление движением выполняется посредством 4-позиционного джойстика, аналогичным образом осуществляется контроль работы навесного оборудование. Подобный механизм позволяет эффективно управлять машиной оператору без опыта.
Обслуживание модели ТМ 10.11 упрощено за счет следующих решений:
- сегментное ведущее колесо, снижающее объем работ, связанных с техобслуживанием;
- визуальный указатель на гидробаке;
- открытое исполнение бортового редуктора;
- специальные напорные фильтры;
- широкие боковые дверцы отсека двигателя.
Бульдозер ЧТЗ Б10М
Машина эта относится к десятому тяговому классу и выпускается на ЧТЗ (Челябинском тракторном заводе). Она создана на базе тракторов Т10М этого же производителя и может оснащаться простой и надежной механической либо более производительной гидромеханической трансмиссией. Несколько модификаций (в том числе болотоходная) позволяют сделать агрегат максимально функциональным. К слову, эта модель стала результатом доработки
Агрегат весьма комфортен в использовании, так как у него существенно снижена вибрация. Это достигается благодаря установке силовой части на амортизационную систему.
В случае гидравлической трансмиссией управление происходит плавно и мягко, а реверс осуществляется даже во время движения. Передачи переключаются одним легким движением, а рычаги не вибрируют.
Башмаки гусениц бульдозера сделаны из особо крепкой стали и держатся на специальных болтах. Сегменты колес весьма долговечны и легко заменяются, а в подшипниках скольжения опорного катка ведущие детали сделаны из бронзы. Отметим еще уплотнение Duo Cone самоподжимного типа, примененное5 в катках и колесах, которое увеличивает ресурс работы машины. Ходовая часть оснащена жесткой балансировочной балкой на рессорах.
Назначение
Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику. Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной. Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).
И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов. Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости. Прекрасно работает машина и в субтропическом климате, душном и влажном.
Технические характеристики Б10М
Габаритно-массовые показатели
При достаточно впечатляющей мощности массовые и габаритные показатели данной техники относительно невелики. Что также является существенным достоинством.
| Обозначение параметра | Размер, мм | |
| Б10М | Б10МБ | |
| А | 2 880 | 3 225 |
| В | 4 325 | 4 670 |
| С | 5 552 | 5 971 |
| Е | 6 720 | — |
| Е1 | 5 832 | 6 251 |
| К | 3 250 | 3 250 |
| М | 280 | 280 |
| Н | 1 880 | 2 280 |
| О | 2 480 | 2 882 |
| Р | 500 | 900 |
| Т | 3 140 | 3 135 |
| Х | 3 055 | 3 050 |
| У | 900 | 900 |
Массовые эксплуатационные показатели бульдозера Б10М.0000:
- вес самой машины, кг – 15 950;
- рыхлительное навесное оборудование вместе с трактором, кг – 20 965;
- прицепное устройство и трактор, кг – 18 870.
Двигатель
В рассматриваемого типа технику могут устанавливаться два различных двигателя. Параметры их незначительно отличаются друг от друга. Каждый имеет свои особенности.
Именно поэтому прежде, чем приобретать определенную модификацию, стоит внимательно с ними ознакомиться. Так как от этого будет зависть комфортабельность эксплуатации.
Разновидности и характеристики используемых двигателей:
| Модификация бульдозера | Т10М.000 | Т10М.6000 |
| Модель установленного агрегата | Д-180 | ЯМЗ-326Н-3 |
| Вид агрегата | 4 расположенных в ряд цилиндра | 6 цилиндров, V-образный |
| Мощность, л.с. | 180 | 190 |
| Частота вращения коленчатого вала, об/мин. | 1 250 | 1 800 |
| Удельный расход топлива, г/л.с.ч | 160 | 162 |
| Как осуществляется запуск мотора | Пусковым устройством/стартером | Стартером |
| Воздухоочистка | Центробежная/бумажным фильтром | Центробежная/бумажным фильтром |
ЯМЗ обладает большей мощностью и проще в запуске, но при этом расход топлива существенно выше. При этом следует помнить о существенных отличиях конструкций.
ЯМЗ в эксплуатационном обслуживании обходится дороже, разобраться с ним сложнее.
Коробка передач
В бульдозере Б10М для передачи вращающего момента используется стандартная механическая коробка – трехскоростная, планетарная, реверсивная. Используется двухступенчатый редуктор с цилиндрическими шестернями. В коробе применяется общее передаточное число 14.79. Ведущий механизм представляет собой секторный зубчатый редуктор. Ступицы устанавливаются путем шлицевого крепления.
Скорость передвижения при стандартной установленной коробке переключения передач, км/ч:
| Передача | Первая | Вторая | Третья |
| Движение вперед | 0-3.61 | 0-6.4 | 0-10.09 |
| Движение назад | 0-4.48 | 0-7.49 | 0-12.51 |
Ходовая часть (трансмиссия)
Ходовая часть бульдозера схожа с используемой на прототипе – Т-170. Подвеска является трехточечной. Имеется балансировочная балка, подрессоренная небольшими пружинами. Применяются гусеницы с уплотненным смазочным шарниром. Основные характеристики:
Характеристика Б10М Б10МБ
| Характеристика | Б10М | Б10МБ |
| Количество имеющихся опорных катков, шт. | 6 | 7 |
| Число катков для поддержки | 2 | 2 |
| Длина базы, мм | 2 880 | 3 225 |
| Размер гусеницы в ширину, мм | 500 | 900 |
| Ширина колеи, мм | 1 880 | 2 282 |
| Размер дорожного просвета, мм | 435 | 430 |
| Величина удельного давления на грунт, МПа | 0.055 | 0.031 |
Кабина Б10М. Управление бульдозером
В рассматриваемой технике используется каркасная, жесткая металлическая кабина. Наиболее существенным её достоинством является круговой обзор — на 3600 вокруг машины. Основными особенностями рабочего места Б10М являются следующие:
- специальная отопительная установка, многорежимная – допускает комфортабельную эксплуатацию даже в условиях Крайнего Севера;
- в отдельных моделях для работы при критически низких температурах монтируется дополнительный масляный отопитель;
- устанавливается водительское сиденье типа PILOT (отличается комфортабельностью, виброизоляцией).
Под «заказ» возможно дополнительно установить специальную защиту водителя от падающих сверху предметов. Что особенно удобно в условиях валки леса, проведения строительных работ.
Место водителя
Управление лебедкой
Возможна установка лебедки, вращательный момент на которую передается через вал отбора мощности. Позволяет осуществлять следующие действия:
- работы буксировочного характера – особенно удобно при прокладке коммуникаций в земле;
- ликвидация различных завалов;
- вырубка просек, иные подобные работы;
- работы по восстановлению сообщения на железной дороге;
- иное.
Управление осуществляется при помощи дополнительно устанавливаемых в кабине рычагов. Специальная гидравлика позволяет не прикладывать чрезмерных усилий при включении/отключении лебедки на Б10М.
Опыт эксплуатации бульдозера Б10М. Достоинства и недостатки
В эксплуатации бульдозер Б10М находится вот уже более 10 лет подряд. За все это время выявлены все его основные достоинства и недостатки. Количество положительных моментов в разы больше, чем минусов
Но именно недостаткам перед покупкой стоит уделить максимально пристальное внимание. К ним относятся сегодня следующие:
- двигатель типа Д-180 имеет несколько меньший ресурс работы относительно аналогичного ЯМЗ;
- для стабильной работы без критических поломок необходимо вовремя менять все расходные материалы;
- шланги системы гидравлики на сильном морозе теряют упругость и могут лопнуть – необходимо следить за их состоянием при работе в условиях Крайнего Севера.
Чаще всего возникают проблемы с сервоприводом бульдозера данного типа. Обычно в первую очередь начинает вытекать масло из под сальника штока. Причем в некоторых случаях замена сервопривода на новый не помогает. Решить подобного рода проблему возможно будет следующим образом:
- замена резинового кольца возле сальника штока сервопривода;
- иногда не совпадет диаметр нового сальника на штоке – более ранние модификации имели меньший габарит (проверить размер нутромером)
проверить давление в системе «обратки» — в случае наличия пены в масле забит сапун
Снятый с бульдозера сервопривод
Также часто возникают следующие проблемы при эксплуатации данного бульдозера:
- низкий уровень давления по причине утечки масла из системы гидравлики через сальники;
- в гидравлическую систему попадает по какой-то причине воздух;
- забивается фильтр гидробака – следствием этого может быть вздутие патрубков.
Большей части проблем можно будет избежать своевременной заменой фильтров, а также иных расходных материалов. К наиболее существенным достоинствам стоит отнести:
- простота эксплуатации и ремонта – запчасти можно приобрести как новые, так и на вторичном рынке;
- низкая стоимость ремонта и самого бульдозера;
- большое количество дополнительного, навесного оборудования;
- комфортабельность кабины водителя – она соответствует по своим параметрам всем действующим Европейским стандартам.
Заключение
Бульдозер Б10М за свою более чем десятилетнюю историю показал себя только с положительной стороны. Потому он пользуется большой популярностью. Стоимость зарубежных аналогов, за некоторыми исключениями, выше порой в 1.5-2 раза. Причем по производительности такие аналоги Б10М не превосходят. Но сложность ремонта и цена запасных частей выше в разы.
Трактор при надлежащем уходе покажет себя только с положительной стороны. Причем вне зависимости от того, какой двигатель используется в эксплуатируемой модификации
Важно лишь помнить, что при приобретении трактора с рук необходимо обратить внимание на все слабые места подобной техники. В первую очередь это касается гидравлической системы
