Двигатель JCB 3CX
Экскаватор оснащен экономичным дизельным двигателем Perkins 1004-40T (1004-42) с высокой производительностью, имеющий четыре цилиндра. Рабочий объем двигателя — 4 л. Двигатель дает пиковую мощность (79-100 лошадиных сил) и большой крутящий момент (320 (400) Нм) даже при низких оборотах двигателя, что позволяет значительно сократить расход топлива без потерь производительности.
Основные достоинства двигателя:
- большой крутящий момент на малых оборотах двигателя;
- масляный фильтр двигателя снабжен противоточный клапаном, удерживающим масло в фильтре. Такая конструкция позволяет дольше сохранить чистоту масла и сократить затраты на обслуживание;
- водяной фильтр;
- фильтр воздушного потока с системой самостоятельной очистки.
Двигатель оснащен турбонадувом, системой водоохлаждения и системой подогрева для быстрого старта в холодную погоду. У экскаваторов JCB 3CX последних модификаций отсутствует сажевый фильтр выхлопной системы для сокращения объема обратных газов в двигатель. У них была улучшена система сгорания топлива, повышающая мощность при снижении потребления горючего.
Экскаватор оснащен опцией TORQUE LOCK, которая позволяет сократить расход топлива на четверть и на 10% увеличить скорость движения.
Эксплуатационные параметры машины
Технические характеристики экскаватора следующие:
| Основные параметры | |||
| Подъем груза | т | 3 300 | |
| Вес готовой к эксплуатации машины | т | 7 370 | |
| Двигатель дизельный рядный на 4 цилиндра | |||
| Модель и номенклатурное обозначение | JCB 1004-40T | ||
| Мощность двигателя | л. с. | 92 | |
| КПП | Механическое переключение режимов | ||
| Скорость в транспортном положении | км/ч | 45 | |
| Размеры по габаритам | |||
| размер от дорожного полотна до нижней точки машины | мм | 370 | |
| Базовый параметр колес | м | 2,170 | |
| Габариты: по длине по ширине по высоте | м | 5,620 2,360 3,610 | |
| Высота подвеса ковша | м | 3,450 | |
| Заправочные емкости | |||
| Бак горючего | л | 160 | |
| Рабочая жидкость охлаждающей системы | л | 23 | |
| Рабочая жидкость гидравлической системы | 132 | ||
| Эксплуатационные характеристики | |||
| Копание на глубину | мм | 70-100/4 240 | |
| Выгрузка на высоту | мм | 2 420 | |
| Оборудование для установки на стрелу | |||
| Исполнение рабочего органа | Экскаваторный ковш | Фронтальный погрузчик | |
| Объем ковша | куб. м | 0,48 | 1-1,3 |
| Ширина по режущей кромке ковшового устройства | мм | 610 | 2 230 |
| Ширина вил по захвату | мм | 1 200 | |
| Параметр усилия по отрыву на ковшовом устройстве | кгс | 6 324 | 6 170 |
Силовая установка
Дизель собственной разработки JCB на мощность 92 л. с. при 2 200 оборотах в минуту:
- расположение 4 цилиндров рядное, литраж 4,4;
- степень сжатия 16,1:1;
- прямой впрыск горючего, шестеренчатый привод ТНВД, узел прогрева холодного пуска;
- наддув по схеме «турбина и интеркулер»;
- воздушный фильтр по схеме циклона сухого фильтрования, двухступенчатый;
- топливный фильтр на сменных картриджах совмещен с сепаратором для удаления воды.
Узлы и механизмы трансмиссии
Коробка передач обеспечивает по 4 полностью синхронизированных режима передачи крутящего момента при движении вперед и назад. Гидротрансформатор (коэффициент трансформации 2,52:1) исключает разрыв потока мощности, встроен в корпус КПП.
Привод выбора режима и направления перемещения машины управляется рычагом с малым усилием воздействия на рулевой колонке.
В опционных поставках возможна комплектация машины с автоматической коробкой передач.
Ходовая часть
Полноприводная схема на 4 пневмоколеса. Менять направление движения можно рулевым управлением колес передней оси, а также затормаживанием пары колес одной из сторон. Привод узла рулевого управления входит в общую гидросистему. При остановке двигателя задействуется аварийная система.
Задний и передний мосты проектировались и производятся специально под JCB 3CX.
Задний собран по дифференциальной схеме, усилия крутящего момента распределяются пропорционально, подключен к коробке через карданную передачу.
Передний управляемый полноприводной, закреплен на центральном шарнирном узле.
Узлы тормозной системы
Устройство работает по схеме – саморегулирующие диски в масляной ванне, расположено в картере моста, управляется сервоприводом. Режимы торможения: всех, двух, ведущих колес выбираются оператором.
У каждого борта свой контур торможения с отдельной педалью, что упрощает маневры за счет стопорения пары колес.
Гидравлическая система агрегата
Применение специальной конструкции модулирующего клапана обеспечивает автоматическое регулирование скорости выполнения операций и мощности на исполнительных устройствах в зависимости от условий выемки, копания и погрузки материалов. Усилие управления на рычагах низкое.
В транспортном режиме часть шестеренчатых насосов гидросистемы отключается.
Важно! Гидравлика выдвижения рычага стрелы управляется отдельным насосом, что позволяет совмещать несколько рабочих операций
Параметры электрооборудования:
- проводка – в один провод с покрытием из нейлона, отрицательный вывод на корпус;
- напряжение – 24 В;
- аккумуляторная батарея – 2 шт. на 12 В последовательно, 110 А/ч;
- генератор неразъемного типа (со встроенным регулятором) 28 В, 95 А;
- стартер – редуктор в корпусе, электромагнитное включение 24 В, 2,8 кВт.
Технические характеристики JCB 3CX
Основные характеристики экскватора JCB 3CX:
| Эксплуатационная мощность | 63 кВт |
| Эксплуатационная масса | 7370 кг |
| Максимальный объем ковша для копания | 0,3 м3 |
| Ширина ковша для копания (размер ковша JCB 3CX) | 60 см |
| Максимальная глубина копания | 4,24 м |
| Максимальный объем ковша для погрузчки (фронтальный) | 1 м3 |
| Ширина ковша для погрузки | 2,23 м |
| Максимальная скорость JCB 3CX | 37 км/ч |
| Объем бака JCB 3CX | 143 л |
| Максимальная грузоподъемность фронтального погрузчика JCB 3CX | 1850 кг |
| Максимальная высота подъема груза фронтальным погрузчиком Джисиби 3СХ | 3, 23 м |
Высокая скорость позволяет экскаватору Джисиби 3СХ быстро перемещаться по рабочей площадке. Большой топливный бак (объем — 143 л.) позволяет сократить интервалы заправки и увеличивает производительность. Расход топлива экскаватора-погрузчика JCB 3CX за 1 час работы составляет 8 литров.
Передний ковш на JCB 3CX
Ковш экскаватора JCB 3CX на стреле
Экскаватор может без проблем работать в диапазоне температур от -20 °С до 46 °С.
Кузов и комплектующие экскаватора изготовлены из высокопрочной толстой стали, что позволяет ему выдерживать высокие стрессовые рабочие нагрузки и затраты на обслуживание.
Габариты JCB 3CX:
Надежность техники
Все части: кабина, мосты, коробка передач и другие узлы и механизмы — спроектированы и разработаны компанией-производителем, что обеспечивает надежную работу машины.

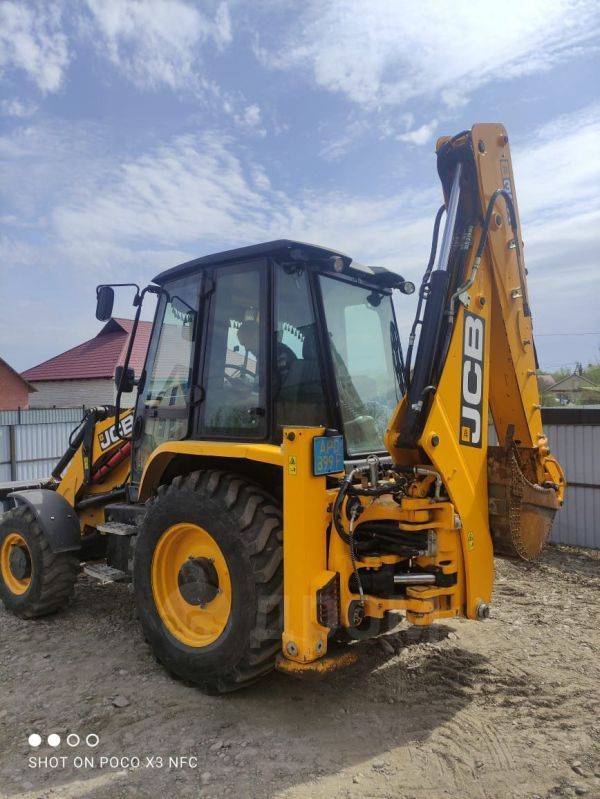

Фото экскаватора JCB 3CX
Все основные компоненты экскаватора подвергались жесткому тестированию по нагрузке в течение нескольких тысяч рабочих циклов.
Шланги ковша и стрелы надежно закреплены и сходятся в сервисном отсеке кузова, чтобы защитить их от зацепов и повреждений. Для защиты передних и задних стабилизаторов трактор JCB 3CX оснащен защитными щитами во избежание дорогостоящих ремонтов и сокращения времени простоя.
Сменные пластины ковша могут быть легко заменены, если он поврежден, чтобы максимизировать время его жизни.
Вернуться к навигации
JCB 3CX: технические характеристики, обзор, описание
На базовую модель и ее модификацию можно устанавливать различное навесное оборудование. Это и ковши (стандартный, челюстной, конический, глубокий, для рытья канав), и вилы. Отдельного внимания заслуживает универсальный челюстной ковш «6 в 1», он копает, сдвигает, грузит, захватывает, выравнивает грунт и засыпает канавы.
Двигатель
Техника серии 3CX, которая предназначена для российского рынка, оснащается 4-цилиндровыми силовыми агрегатами JCB Dieselmax объемом 4,4 л (Tier II или Tier III). Двигатель с турбонаддувом, который устанавливается на экскаватор 3CX Super, мощнее (92 против 85 л.с. на базовой модели 3CX), и крутящий момент у него больше (400 против 320 Нм).
В зависимости от режима работы расход топлива на 3CX варьируется от 6 до 10 л, на Super — от 9 до 15 литров в час. Такая экономичность достигается благодаря повышенному крутящему моменту в нижнем диапазоне оборотов.
Модификации
Существует несколько модификаций экскаватора-погрузчика 3CX. Отличаются они между собой конфигурацией и возможностью установки того или иного навесного оборудования. Самая популярная — это 3CX Super.
Главное, что отличает модель Super от стандартной «тройки», — модифицированное шасси и одинаковые по размеру колеса. Они обеспечивают большую проходимость и грузоподъемность, однако такие дополнительные преимущества понадобятся лишь в том случае, если спецмашина в основном будет служить в качестве погрузчика.
При этом базовый экскаватор обладает лучшей маневренностью за счет маленьких передних колес. Диаметр поворота по краю ковша без торможения у 3CX составляет 10,4 м, у 3CX Super почти на метр больше — 11,15 м. По внешним колесам диаметр поворота с торможением достигает 6,9 и 8 метров соответственно.
Есть различия и в проходимости рассматриваемой техники. Угол въезда «классического британца» 3CX составляет 66°, тогда как у его модификации Super — 74°. Углы съезда и при вершине препятствия между колесами разнятся не настолько существенно: 20° против 19° и 120° против 118°.
В качестве опции на экскаваторы-погрузчики JCB 3СХ можно установить систему компенсации SRS (смягчает и поглощает удары), систему фиксации крутящего момента Torque Lock (сокращает расход топлива на 25%, увеличивает скорость движения в гору на 10% и на столько же вылет стрелы) и функцию смещения каретки POWERSLIDE. Последняя позволяет передвигать в поперечном направлении по задней раме опор каретку с оборудованием.
Кабина оператора
Стоит пару слов сказать и о кабине популярного «англичанина». Площадь остекления составляет 6,4 м. Задние и боковые окна открываются полностью или частично. Уровень шума в кабине самый низкий среди одноклассников — 73 дБ.
Регулируемое кресло с механической подвеской, удобное расположение рычагов управления, наличие радиосистемы и магнитолы с двумя акустическими колонками, обогреватель и обдув стекол с тремя скоростями, очистители и омыватели переднего и заднего стекол, большие зеркала заднего вида — все это создает комфортные условия для работы оператора.
Аналоги JCB 3СХ
Сравнимыми по техническим характеристикам моделями конкурентов являются: JCB 1400, BM-Volvo G612, Venieri 6.23B, Fiat Kobelco EX 90.2 2WD, Tarsus 828B, Cukurova 828B, JCB 214S, Fiat Kobelco EX 90.2 4WD, Terex-Fermec TX 760 56, Terex-Fermec TX 760 64.
Трансмиссия. Рулевое и тормозное управление
Коробка передач «JCB 3CX» создавалась исключительно для этой техники, с учётом всей специфики её использования. На экскаваторе-погрузчике возможна установка четырёхступенчатой механической коробки передач (4 скорости вперёд и 4 – назад) двух типов:
- Пауэршифт («Powershift») с реверсом и одним рычагом переключения, расположенным на рулевой колонке;
- Синкрошаттл («Syncroshuttle») с электрическим приводом направления движения и гидротрансформатором, с особенно мягким переключением передач на ходу.
Коробки передач экскаваторов-погрузчиков «JCB 3CX» обладают полной синхронизацией. Продумано удобное расположение рычага электропривода выбора направления движения – на рулевой колонке. Это позволяет менять направление движения трактора, не снимая рук с рулевого колеса, что сокращает перерывы в работе.
Работа коробки передач вместе с системой реверсивного движения позволяют изменять направление движения трактора без потери в показателях скорости. Благодаря дифференциалу повышенного трения крутящий момент автоматически распределяется на колеса, в зависимости от условий по сцеплению.
Коэффициент трансформации крутящего момента гидротрансформатора составляет 3,01:1 Переключатель переднего/заднего хода – сервопривод. Скорость движения составляет: на первой передаче – 7,3 км/ч; на второй передаче – 11,7 км/ч; На третьей передаче – 22 км/ч; на четвёртой передаче – 40 км/ч.
Гидростатическая система управления передними колесами использует главный гидравлический насос через клапан приоритета рулевого управления. В случае отказа двигателя предусмотрено задействование аварийной системы рулевого управления.
Тормоза трактора – дисковые, саморегулирующиеся с сервоприводом, с малым усилием нажатия на педали. Тормозная система экскаватора-погрузчика обеспечивает эффективное и надёжное торможение в различных ситуациях. Благодаря тому, что саморегулирующие дисковые тормоза работают в масляной ванне, и их свойства сохраняются даже спустя несколько лет интенсивной эксплуатации.
Шины на «JCB 3CX» установлены: «Sitemaster 12.5-18-10» (передние) и «Sitemaster 16.9-28-12» (задние).
Технические характеристики
Технику этого бренда всегда отличали широкое использование инноваций, оригинальных решений, внимательный подход к проектированию и обеспечению высоких значений характеристик.
Основные параметры
JCB 3CX использует дизельные двигатели мощностью от 85 до 100 л.с., как атмосферные, так и оснащенные турбонаддувом. Электропроводка рассчитана на возможность работы в тяжелых условиях и соответствует классу защиты IP69. Шасси – полноприводное.
| Производитель двигателя | JCB Dieselmax |
| Расход топлива л/ч | 8 |
| Коробка передач | Механическая/полуавтоматическая |
| Максимальная скорость, км/ч | 35 |
| Дорожный просвет, мм | 370 |
| Габаритные размеры, мм | 5620x2360x3610 |
Экскаватор поставляется в двух модификациях:
- 3CX. На передней оси установлены колеса меньшего диаметра, благодаря чему увеличился угол их поворота. Это повышает маневренность, что оценено коммунальными службами, которым, порой, приходится работать в тесном пространстве среди городских построек. Управляемые колеса – передние.
- 3CX Super. На этой модификации установлены колеса одинакового диаметра. Это повышает грузоподъемность, улучшает проходимость. Все колеса – ведущие и поворотные.
Раздельное торможение колес левого или правого борта позволяет выполнить силовой поворот, что может быть полезно в стесненных условиях работы.

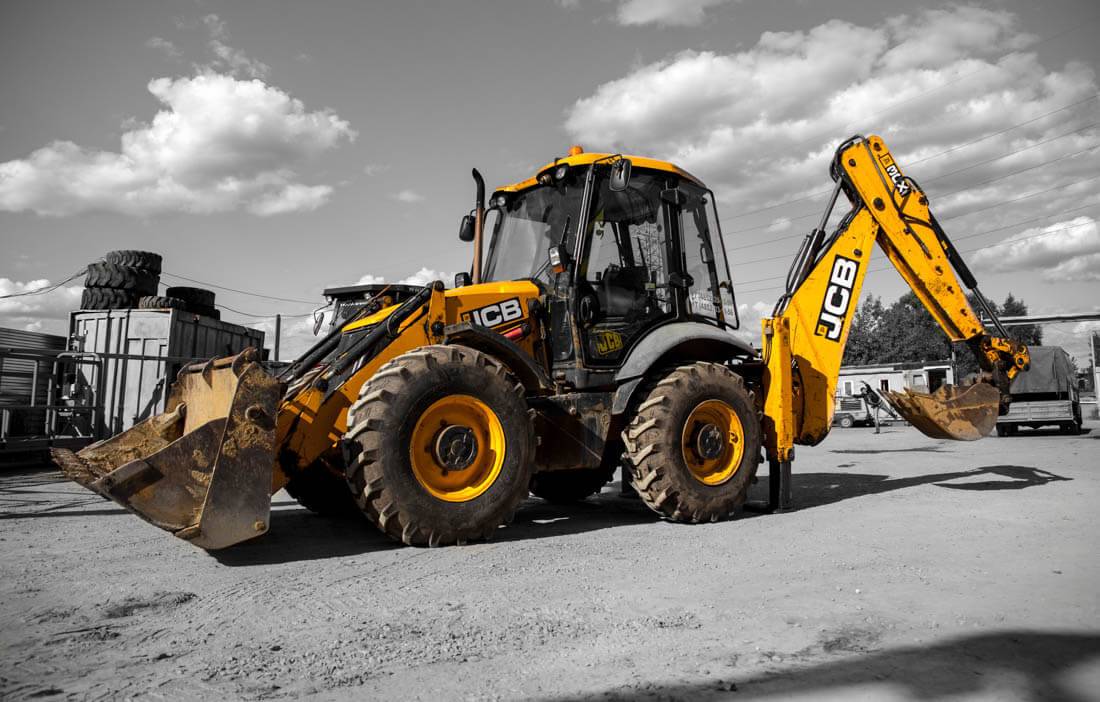

Фото JCB 3CX Super
Экскаваторное оборудование
| Вместимость ковша, м3 | 0.48 |
| Глубина копания макс., мм | 5580 |
JCB 3CX комплектуется двумя видами рукояти:
- Стандартная (фиксированная). Глубина копания составляет 4240 мм, для модификации Super – 4370 мм.
- Телескопическая (Sitemaster). Максимальная глубина компания – 5460 мм, для модификации Super – 5580 мм.При необходимости, могут быть установлены разнообразные ковши, а также другое навесное оборудование.
Погрузочное оборудование
На JCB 3CX стандартно установлен двухчелюстной шестиоперационный ковш, позволяющий работать с разными грунтами, относящимися к 1-3 категориям. Используемое погрузочное оборудование оснащено рычажной системой выравнивания груза, что актуально при работе с вилами и при погрузке грузов на поддонах. Возможность перенаправления потока жидкости в гидросистеме к движителю или рабочему оборудованию позволяет увеличить напорное усилие или скорость, а значит, и эффективность работы.
| Вместимость ковша, м3 | 1 |
| Ширина режущей кромки ковша, мм | 2230 |
Техника JCB – это качество, инновации, смелые и оригинальные технические решения, отличные характеристики, простота обслуживания, экономичность, способность успешно выполнять работы в любых условиях и длительное время.
JCB 3CX в работе можно увидеть на видео:
Надежность и безопасность
Ведущие в кабину ступени имеют рельефную поверхность и отверстия. Благодаря этому значительно повышается сцепление металла и обуви операторы, что понижает вероятность случайного травмирования оператора. Отверстия не дают скапливаться воде. Сама конструкция лестницы сделана так, чтобы при входе или выходе экскаваторщик всегда имел три точки опоры.
В кабине установлены прочные многослойные стекла. Они обеспечивают дополнительную безопасность операторы при попадании сторонних предметов и не разлетаются на осколки в случае разрушения (при опрокидывании или аварии). Стекла легко сменить на новые, когда в этом возникает необходимость.
При переезде с места на место задняя стрела погрузчика устанавливается в транспортное положение и фиксируется. Во время движения по дорогах она остается неподвижной. Высокое расположение сидений и остекленность кабины по всему периметру обеспечивают экскаваторщику отличный обзор. Он беспрепятственно может контролировать рабочие процессы и все, что происходит вокруг экскаватора.
Источники
- http://promspectehcentr.ru/stroitelnaja/pogruzchiki-frontalnye/jcb.html
- https://www.stroytranss.ru/arenda-ekskavatora/jcb/
- https://jcb-opt.ru/company/stati/jekskavator-pogruzchik-jcb-3cx/
- https://traktorwork.ru/ekskavatory/jcb-3cx.html
- https://vovdi.ru/arenda-spetstehniki/ekskavatori-pogruzchiki/jcb/jcb-3cx-super/
- https://www.crstroy.ru/katalog-tekhniki/ekskavatory-pogruzchiki-jcb-3x-super/ekskavator-pogruzchikk/
Двигатель экскаватора-погрузчика «JCB 3CX»
Экскаватор «JCB 3CX» оснащён современным и экономичным дизельным двигателем «Перкинс 1004-40T (1004-42)». В последние годы мотор экскаватора стал производиться на собственных заводах компании и тоже получил наименование «JCB». Этот четырёхцилиндровый двигатель имеет рабочий объём 4,4 литра.
Силовой агрегат «Перкинс»/«JCB» данной марки отличается способностью выдавать пиковую мощность (от 79 до 92 лошадиных сил/68,6 кВт) и солидный крутящий момент (320-400) Нм) даже при низких оборотах двигателя. Это позволяет в значительной степени сократить расход топлива, без потерь в производительности. Полная мощность рассчитана по стандарту SAE J1995 (ISO 14396).
Двигатель «Perkins 1004-40T (1004-42)» снабжён системами турбонаддува, водяного охлаждения и предпускового прогрева двигателя (на 240 Ватт) в морозную погоду. В двигателях экскаваторов «JCB 3CX» последних годов выпуска отсутствует сажевый фильтр выхлопной системы для сокращения объёма обратных газов в двигатель, модифицирована система сгорания топлива, повышающая мощность с одновременным снижением потребления горючего.
Диаметр цилиндра составляет 103 мм; ход поршня – 132 мм. Номинальные обороты двигателя – 2200 об/мин. Топливный бак экскаватора «JCB 3CX» вмещает 128 литров солярки.
Масляный фильтр двигателя «Перкинс» снабжён противоточным клапаном, который удерживает масло в фильтре. Подобная конструкция позволяет дольше сохранить чистоту масла и сократить затраты на обслуживание мотора.
Все важные узлы двигателя сконцентрированы с одной стороны борта, в целях обеспечения простоты проведения обслуживающих мероприятий, техосмотров, и повышения производительности. Проверку основных рабочих узлов нетрудно осуществлять ежедневно. Это не занимает много времени.
Аккумулятор расположен спереди машины и защищен решеткой для обеспечения безопасности, простоты и быстроты доступа. Смазка и заправка, а также доступ к гидравлическому баку, расположенному сбоку погрузчика, могут быть осуществлены с уровня земли. Всё продумано для лёгкого и оперативного обслуживания.
Экскаватор оснащен опцией TORQUE LOCK, которая позволяет сократить расход топлива на четверть и на 10% увеличить скорость движения.
