Неисправности
Поломки ГУ могут быть как в электрической, так и в механической части. Признаками дефектов являются отсутствие зарядного тока при работе двигателя автомобиля или падение напряжения в момент включения большой нагрузки. В первом случае неисправность чаще всего связана с отсутствием тока возбуждения или выходом из строя регулятора напряжения, а во втором — с пробуксовкой приводного ремня.
Все дефекты устраняемые, кроме тех, которые связаны с повреждением обмоток статора и ротора. В этом случае необходима агрегатная замена механизма.
Ремонт
Для устранения неисправностей ГУ необходимо демонтировать со штатного места. Выявить неисправность можно только разобрав устройство. В результате должно получиться 2 половины: первая, состоящая из передней крышки со шкивом и якорем, вторая — из задней крышки и статора. Для проведения проверок и замеров обмотку статора отсоединяют от выпрямительного блока. Катушки проверяют на целостность и пробой на корпус.
Для измерения сопротивления обмоток используют тестер, а замыкания на корпус — мегаомметр на 100 В.
Использование контрольных ламп на 220 В запрещено по требованиям безопасности. Аналогично проверяется обмотка возбуждения. Поврежденные элементы подлежат замене.
https://youtube.com/watch?v=dQNTIsj3UzQ
При проверке выпрямителя прозванивают все диоды в прямом и обратном направлении. Дефектные детали выпаиваются и заменяются исправными. Обязательной проверкой является тестирование работоспособности регулятора напряжения, который часто называют «шоколадка». Для этой цели используется контрольная лампа на 24 В. Этими действиями проверяется целостность цепи подачи тока возбуждения на обмотку ротора.
Обслуживание
Уход за генератором должен быть регулярным. В связи с тем что его демонтаж связан с дополнительными сопутствующими работами, во время нормальной эксплуатации ограничиваются периодическим наружным осмотром. При этом следят за тем, чтобы на корпус ГУ не попадала вода, а соединительные провода не касались вращающихся частей. Проводники с поврежденной изоляцией должны быть заменены или заизолированы. Уход за подшипниковыми узлами, контроль износа и замену щеток совмещают с ремонтом во время полной разборки ГУ.
Схема зарядки ВАЗ с инжекторными двигателями
Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, то есть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.
Износ подшипников генератора
Автомобильный генератор имеет два подшипника. Один из них закреплен на валу ротора, второй запрессован в центральной части крышки. Гул, свист, доносящийся со стороны генератора во время работы двигателя, – это верный знак того, что какой-то из подшипников приказал долго жить. Сопутствующим симптомом может быть нагрев корпуса генератора. Обнаружив эти признаки, поспешите заменить подшипники. В противном случае это повлечет перекос вала ротора или его заклинивание со всеми вытекающими последствиями.
Проверить подшипники можно, сняв ремень генератора и провернув рукой его вал. Если ротор вращается легко, без рывков и люфта, подшипники еще послужат. Если вращение затруднено, или у вала есть люфт, не тяните с заменой подшипников.
Схема подключения и инструкция по разборке генератора 4512.3771
10 января, 2017 Voyager77
Генераторы 4512.3771 эксплуатируются на автомобилях с двигателями ЯМЗ. Имеют довольно надежную и простую конструкцию. Проектировщики этой установки позаботились об удобстве замены подшипников, только вот диодный мост припаян к обмоткам статора так, что даже относительно мощный паяльник не способен разогреть этот сплав. Но в целом, данный генератор вполне ремонтопригоден, и легко собирается. Замена переднего подшипника это довольно простая процедура, которую можно осуществить буквально за полчаса.
Для этого нужно:
- Открутить пластмассовую крышку генератора.
- Снять реле регулятор 4512.3702.
- Отвернуть четыре стяжных болта корпуса генератора.
- Разделить генератор на две составные части: первая – задняя крышка и статор, вторая – передняя крышка и якорь.
- Открутить гайку крепления шкива головкой на 24 при этом, зафиксировав якорь в тисках.
- Отделить переднюю крышку от якоря.
- Открутить четыре винта и снять удерживающую пластину подшипника 6303 RS.
- Установить новый подшипник и произвести сборку в обратном порядке.
Что касается подключения генератора, то как видно на рисунке один из контактов подключен к “массе”, на втором “плюс” подключен непосредственно от АКБ, на третьем питание появляется при включенном зажигании. Четвертый вывод предназначен для контрольной лампы заряда АКБ, а пятый соединен со вводом на тахометр.
Примечание: цвета проводов на рисунке выбраны произвольно и могут не соответствовать реальным, а цифровая маркировка взята со схемы автомобиля Урал 4320-0001951-60.
Опубликовано в рубрике Автоэлектрика (статьи), Система энергоснабжения, УРАЛ
Устройство
Генераторная установка (ГУ) представляет собой трехфазную синхронную машину с возбуждением от постороннего источника питания и выпрямительным блоком. Для контроля величины выходного напряжения и поддержания его в заданных пределах, установлен интегральный регулятор напряжения.
Принцип работы генератора основан на явлении электромагнитной индукции. Вращающееся магнитное поле ротора, пересекая обмотки статора, наводит в них ЭДС, которая через выпрямительный блок подключается к нагрузке. Основными элементами генератора являются:
- ротор;
- статор;
- передняя и задняя крышки со встроенным выпрямителем;
- щеткодержатели с интегральным регулятором напряжения;
- шкив и крыльчатка вентилятора.
Ротор генератора представляет собой вал из электротехнической стали, на который намотана обмотка возбуждения (индуктор). Питание к ней подводится через 2 контактных кольца, установленных со стороны задней крышки. На вал напрессованы 12 клювообразных магнита. На обоих концах ротора установлены шарикоподшипники.
Обмотка статора трехфазная, состоит из 36 катушек. Каждая фаза имеет по 12 последовательно соединенных обмоток, расположенных в пазах статора и смещенных одна относительно другой на 120°. Электрическое соединение полюсов выполнено по принципу «звезда». Выходные клеммы фаз соединены с выпрямительным блоком.
На задней крышке генератора установлены выпрямительный блок, регулятор напряжения и щеткодержатели. Элементы корпуса отлиты из алюминиевого сплава. В центре каждой крышки имеется место для установки подшипника. Крыльчатка вентилятора устанавливается на задний конец вала, удерживается от проворачивания шпонкой и фиксируется гайкой. Подобным способом крепится двухручейковый шкив на валу якоря в передней части ГУ. Устройство генераторов различных моделей автомобилей МАЗ одинаково и отличаются только способом подсоединения к сети.
Как подключить генератор МАЗ?
С увеличением частоты вращения ротора напряжение генератора может достигнуть опасного для приемников значения, поэтому генератор работает совместно с регулятором напряжения, поддерживающим напряжение в бортовой сети автомобиля в заданных пределах. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов. Происходит возбуждение генератора от тока независимого источника — аккумуляторных батарей. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов. Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.
Генераторы автомобиля МАЗ моделей и питание получают от дополнительных диодов. Если напряжение возрастает или уменьшается, регулятор соответственно уменьшает или увеличивает ток возбуждения и вводит напряжение в нужные пределы. Ротор 17 представляет собой вал с напрессованными шихтованным пакетом и втулкой. Нельзя проверять исправность схемы электрооборудования и отдельные провода мегомметром или лампой, на которую подается напряжение выше 26 В, при неотключенном генераторе. После сборки схема закрывается крышкой и заливается специальным герметиком.
На другой малогабаритной керамической плате расположены структуры кристаллы транзистора предоконечного каскада Т2, выходного транзистора Т3 и гасящего диода Д1. Неправильное подключение проводов и клемм вызывает выход из строя выпрямительных диодов. При проверке генератора на автомобиле пересоединять провода и подключать для проверки приборы необходимо при отключенном выключателе массы. Вывод предназначен для подключения тахометра и других устройств реле блокировки стартера, АБС и прочее , критичных к форме фазного сигнала. Фазы обмотки статора якоря генератора
Схема подключения резервного генератора к дому. Реверсивный рубильник схема подключения
Устройство генератора
Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.
Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.
Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.
Принцип работы генератора авто
Схема подключения генератора ВАЗ 2110-2115
Схема подключения генератора переменного тока включает такие составляющие:
- Аккумулятор.
- Генератор.
- Блок предохранителя.
- Ключ зажигания.
- Приборная панель.
- Выпрямительный блок и добавочные диоды.
Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.
Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.
Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.
Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.
Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.
Принцип работы генератора МАЗ, ремонт генераторов маз, ремонт генераторов, ремонт стартеров
генератор 4242 03.3771 имеет выпрямитель в регулятор напряжения. Перед сборкой обязательно выполняется проверка работоспособности выпрямителя установки на стенде. Так как блок состоит из трех элементов, советуем осмотреть все переходы.
Советы по эксплуатации
Генератор автомобиля МАЗ необходимо периодически проверять. При использовании придерживайтесь следующих правил:
- Не проверяйте состояние схем генератора МАЗ лампочкой либо мегомметров с напряжением более 26 В;
- Не допускайте осмотра агрегата замыканием клемм;
- Не отключайте провода от вывода, а также аккумулятор при работающей установке.
Согласно схеме подключения генератора МАЗ строго соблюдают полярность. Натяжение ремней проверяют только после остановки двигателя и аккумулятора.
Во время мойки автомобиля следует соблюдать осторожность. Поэтому следите за тем, чтобы вода не попала в деталь
Иначе со временем возникнут поломки, которые приведут к ремонту запчасти.
Как подключить генератор МАЗ?
Схема установки зависит от вида установки. На транспортных средствах ОАО «Минский автомобильный завод» с двигателями ЯМЗ применяются следующие модификации:
- 3112.3771 и 6582.3701 на 80 Ампер;
- 1312.3771 на 50 Ампер;
- Г273В1 на 45 Ампер.
При проведении ремонта используют схему генератора МАЗ. Разборку выполняют в следующем порядке:
- Отвинчивают соединение щеткодержателя и крышки;
- Вынимают деталь;
- Отворачивают винты шарикоподшипника и стяжки;
- Снимают крышку и отсоединяют вывозы фазы от выпрямителя;
- Отворачивают гайки шкива и снимают его, зажав в тисках ротор;
- Снимают вентилятор и втулку;
- Демонтируют крышку.

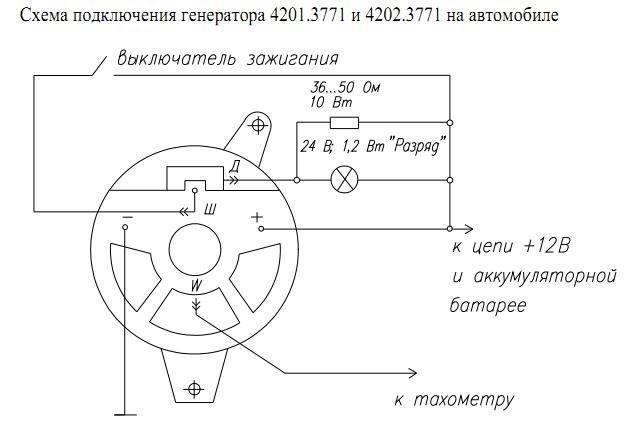

Чтобы узнать, как подключить генератор МАЗ правильно, следуйте его схеме. Проверяйте установку через 50 000 пробега и при каждом ТО-2. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов.
Особенности устройства генератора 4242 03.3771
Установки состоят из выпрямителей и обмотки. Предусмотрено сопротивление подпитки.
Генераторы автомобиля МАЗ моделей 3112 и 1312 питание получают от дополнительных диодов. Установки имеют контрольную лампу заряда аккумулятора, сообщающую о состоянии агрегата.
Деталь состоит из нескольких элементов:
- Статор;
- Ротор;
- Крышка;
- Щеткодержатель;
- Шкив;
- Вентилятор.
Генераторы имеют фазовый вывод, предназначенные для подключения тахометра. У моделей 6582.3701 и Г273В предусмотрена посезонная регулировка напряжения.
Модификации 3112.3771 и 1312.3771 оснащены температурной компенсацией. Статор выполнен в виде стальных пластин. Внутри находятся пазы (18 штук) с медной трехфазной обмоткой.
Отверстия расположены по окружности. Используется соединение по схеме генератора МАЗ «звезда». Ротор изготовлен из стали в форме втулки. Имеет катушку возбуждения с намоткой.
Рядом с втулкой расположены полюса, образующие двенадцатиполюсную систему. Для крепления используется прессовая посадка.
Крышка контактных колец отлита из алюминиевого сплава. Выпрямитель укреплен прямо на ней. С внешней стороны помещены контакты проводов. В крышке привода имеется посадочное место под шарикоподшипник.
Чтобы упростить снятие, предусмотрены резьбовые отверстия.
Генератор МАЗ обеспечивает питанием электрооборудование автомобиля. Возбуждение установки осуществляется при частоте вращения до 1200 мин.
Правильное подключение и эксплуатация агрегата гарантируют длительную работу агрегата.
Поэтому тщательно изучите схему подключения генератора МАЗ. Если вы сомневаетесь в своих силах – обратитесь за помощью к специалисту. Оригинал статьи…
Схема подключения генератора на ВАЗ 2107
Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.
Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.
Обозначения генераторных установок:
- “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
- “Масса”: “-”, D-, 31, B-, M, E, GRD.
- Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
- Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
- Вывод фазы:
, W, R, STА.
Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
Схема генератора ВАЗ-2107 тип 37.3701
- Аккумуляторная батарея.
- Генератор.
- Регулятор напряжения.
- Монтажный блок.
- Выключатель зажигания.
- Вольтметр.
- Контрольная лампа заряда аккумуляторной батареи.
При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.
Проверка работы генератора
Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.
Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.
Элементарная проверка лампочкой и мультиметорм
Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.
Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.
Схема проверки генератора
Строго не рекомендуется:
- Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
- Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
- Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
- Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.
Как проверить генератор не снимая с машины
Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.
- Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
- Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.
Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.
Проверка регулятора напряжения
Регулятор предназначен для стабилизации вырабатываемого напряжения перед подачей на бортовую цепь автомобиля, в том числе и на аккумулятор для его подзарядки. Определить его исправность самостоятельно можно не иначе как проверить зарядку генератора, вернее, величину напряжения, подаваемого ним на клеммы АКБ. В зависимости от марки и модели машины оно может составлять от 13,5 до 15,5 В. Поэтому до того, как проверить работу генератора на предмет исправности регулятора, необходимо точно узнать, какой вольтаж он должен выдавать. Эту информацию можно почерпнуть из руководства по эксплуатации автомобиля.
Как проверить генератор мультиметром? Для этого переключите прибор в режим вольтметра и, соблюдая полярность, подсоедините его щупы к клеммам аккумулятора при неработающем двигателе. Нормальным считается напряжение в пределах 12-12,8 В. Далее заведите мотор и повторите процедуру. Напряжение на клеммах аккумулятора должно вырасти до 13,5-15,5 В. Только в этом случае регулятор можно считать работоспособным. Увеличение или уменьшения величины напряжения, наоборот, говорит о том, что он неисправен.
Электрическая схема автомобиля МАЗ 5551
Типовая электросхема грузового автомобиля МАЗ 5551. Для увеличения схемы кликните по ней. На схемах буквами обозначены цвета проводов: Б — белый, Г — голубой Ж — желтый; О — оранжевый; Р — розовый; С — серый; 3 — зеленый; К — красный; Кч — коричневый; Ч — черный; Ф — фиолетовый. Система электроснабжения автомобиля состоит из двух источников: аккумуляторных батарей и генераторной установки переменного тока. Кроме того, в систему входит ряд промежуточных реле, выключатель массы батарей и замок-выключатель приборов и стартера.
Система электроснабжения автомобиля маз
Схема включения батарей МАЗ
На автомобилях МАЗ установлены батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Напряжение каждой АКБ — 12 В. Две батареи соединены последовательно, что увеличивает рабочее напряжение до 24 В.
Предохранители в электросхеме МАЗ
Электросхема МАЗ 5551, МАЗ 5433, МАЗ 54331 и МАЗ 5433
