Что такое грейфер? Назначение и разновидности грейферного навесного оборудования на спецтехнику.
Сегодня, довольно, сложно представить дорожно-строительные, землеройные, горнодобывающие и строительные работы без использования специализированной техники, а вместе с ней и применение навесного оборудования. Навесные агрегаты помогают расширить функциональные возможности спецмашины. Одним из таких устройств является — грейфер.
Грейфер
— это грузозахватное навесное устройство, с помощью которого можно выполнять разгрузочно-погрузочные, землеройные и планировочные работы. Спектр выполняемых работ зависит от модели и конструкционных особенностей навесного оборудования. Грейфер может быть установлен как на грузоподъемный кран, так и погрузчик, экскаватор или другую специализированную технику.
Купить качественный грузозахватный грейфер для специализированной техники можно в . Все модели грейферов, а их на сайте компании очень много, имеют гарантию качества от производителя и сертификаты подтверждающие высокое качество изготовления устройств.
Канатные грейферы
Одноканатный грейфер
Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³.
Достоинства и недостатки
Достоинства:
- быстрая смена;
- возможность работы на любом кране.
Недостатки:
- сильные удары об упоры при раскрытии челюстей;
- уменьшение высоты подъёма (из-за того, что длина выбираемого из полиспаста каната достигает 2,5 м);
- ручное управление раскрытием челюстей грейфера.
Двухканатный
Устройство
Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление.
Рабочий цикл двухканатного грейфера включает следующие операции:
Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната.
Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками.
Достоинства и недостатки
Четырёхканатный грейфер
Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами.
Подгребающий грейфер
Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст.
Устройство
Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м.
Устройство
Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.
Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.
Назначение
Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:
- насыпная плотность материала;
- ширина челюстей и расстояние между режущими кромками;
- податливость груза внедрению грейфера;
- коэффициент уплотнения материала.
Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:
- песок сухой тяжелый;
- свинцовый и железорудный концентрат;
- уголь;
- гипс кусковый;
- глинозем;
- зерно пшеницы;
- каменноугольный кокс;
- порошкообразный апатит.
Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.
Грейферный погрузчик на базе Т 16 — отличия и технические параметры
Базовая модель Т-16 производилась Харьковским тракторным заводом в 1961-1967 годы.
Позже машина была доработана и в усовершенствованном виде выпускалась до 1996 года.
Преимущества шасси ХТЗ:
- Долгий срок службы.
- Низкая цена.
- Масса трактора 1685 — 1810 кг — он не уплотняет верхние слои почвы.
- Имеет 2 пары разновеликих колес – передние — меньшего размера и большие задние, с помощью механизма фиксации можно изменять ширину колеи для обеих пар.
- Шасси Т-16 имеют заднее расположение двигателя и агрегатируются фактически с любым передним навесным оборудованием. Спереди имеются посадочные места для навесного оборудования.
- Двигатель трактора 25 л.с. — с воздушным охлаждением.
Грейферный перегружатель на Т-16 нельзя использовать при температуре ниже -20°С, так как происходит обмерзание гидравлических цилиндров.
Недостатки Т-16: низкая производительность и необходимость регулярной очистки воздушных клапанов и центрифуги.
Примечания
- Грейфер — статья из Большой советской энциклопедии.
- ↑ Грузоподъёмные и транспортирующие машины на заводах строительных материалов/В. П. Балашов — М: Машиностроение — — 384с., ил.
- Грейфер // Толковый словарь русского языка : в 4 т. / гл. ред. Б. М. Волин, Д. Н. Ушаков (т. 2—4) ; сост. Г. О. Винокур, Б. А. Ларин, С. И. Ожегов, Б. В. Томашевский, Д. Н. Ушаков ; под ред. Д. Н. Ушакова. — М. : Государственный институт «Советская энциклопедия» (т. 1) : ОГИЗ (т. 1) : Государственное издательство иностранных и национальных словарей (т. 2—4), 1935—1940.
- ↑ Беркман И. Л., Раннев А.В, Рейш А. К. — Универсальные одноковшовые строительные экскаваторы, Уч-к — M: Высшая школа, , 384с., ил.
- ↑ П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий, , 352 с., илл.
- ↑ П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, , 248с.
Экскаваторы Cat®
Экскаваторы от производителяCaterpillar можно считать универсальными землеройными машинами для выполнения любых строительных задач. Особую ценность в глазах специалистов представляет конструктивно предусмотренный блок быстрой замены инструмента на стреле. Благодаря этому решению заметно сокращается время на подготовку машины к выполнению новой задачи. Экскаваторы этой марки могут комплектоваться несколькими видами ковшей, ножницами по бетону, бурильным оборудованием и виброплитами.
В 2018 году на Российском рынке вышло новое поколение экскаваторов Cat в виде моделей 320, 320GC и 323. В 2019 эта линейка пополнилась моделями: 330, 330GC, 336, 336GC, 345GC. Новое поколение машин устанавливает новые стандарты производительности благодаря таким инновациям, как:
- Система контроля глубины и уклона (CatGrade 2D),
- Ассистент профиля поверхности (GradeAssist),
- Динамическая система взвешивания (CatPayload),
- Система ограничения рабочей зоны машины Барьер (E-Fence).
Перечисленные технологии значительно повышают эффективность производимых работ, обеспечивают высокий уровень удобства использования оборудования и простоты управления им. Модели с индексом GC обеспечивают более низкую стоимость владения и оптимальное соотношение между производительностью, расходом топлива и затратами на техобслуживание.
Основные технические характеристики экскаваторов представлены в таблицах ниже:
320 GC | 320 | 323 | |
Двигатель | Cat C4.4 ACERT | Cat C7.1 ACERT | Cat C7.1 ACERT |
Полезная мощность на маховике | 90 кВт | 157 кВт | 117 кВт |
Эксплуатационная масса (max) | 20,3 т | 22,94 т | 24,8 т |
Глубина копания (max) (стрела 5,7 м, рукоять 2,9 м) | 6720 мм | 6720 мм | 6730 мм |
Высота загрузки (max) (стрела 5,7 м, рукоять 2,9 м) | 6490 мм | 6490 мм | 6480 мм |
330 GC | 330 | 336 GC | 336 | 5 GC | |
Двигатель | Cat C7.1 ACERT | Cat C7.1 ACERT | Cat C7.1 ACERT | Cat C9.3B ACERT | Cat C9.3B ACERT |
Полезная мощность на маховике | 215 кВт | 260 кВт | 194 кВт | 314 кВт | 347 кВт |
Эксплуатационная масса (max) | 30 т | 30 т | 34,8 т | 36,2 т | 42, т |
Глубина копания (max) (стрела 6,15 м, рукоять 3,2 м) | 7250 мм | 7250 мм | 7520 мм | 7520 мм | 7200мм |
Высота загрузки (max) (стрела 6,15 м, рукоять 3,2 м) | 6950 мм | 6950 мм | 7080 мм | 7080 мм | 7210 мм |
Отдельно стоит рассматривать мини-экскаваторы с небольшим весом и габаритами (модели 300 — 305 с массой от 985 до 5 000 кг). Среди малых и средних машин стоит выделить серии 313 и 318 — 330 (с буквенными индексами), колесные экскаваторы с массой до 20 т и высокой маневренностью.
К незначительным недостаткам машин этой марки можно отнести сложность электроники, которая может сказаться на доступности ремонта. Это компенсируется развернутой сетью сервиса производителя. Также производитель обеспечивает максимум комфорта и безопасности экипажу экскаватора.
Разработка грунта одноковшовыми экскаваторами, оборудованными грейферным ковшом
Главная > Разработка грунта одноковшовыми экскаваторами, оборудованными грейферным ковшом § Е2-1-15. Разработка грунта одноковшовыми экскаваторами, оборудованными грейферным ковшом
Таблица 1
Техническая характеристика экскаваторов, оборудованных грейферным ковшом
| Показатель | Единица | Марки экскаватора | |||||
| измерения | ЭО-302 | Э-504, Э-505 | Э-651, Э-652, Э-656 | Э-801 | Э-10011Д, ЭО-5111Е (Э-10011Е), ЭО-10011АС | ЭО-6111 (Э-1251), ЭО-6112 (Э-1252) | |
| Вместимость ковша | м3 | 0,35 | 0,5 | 0,5 | 0,75 | 1 | 1, 5 |
| Длина стрелы | м | 10,5 | 10 | 13 | 11 | 12,5 | 12,5 |
| Угол наклона стрелы | град. | 45 | 45 | 30 | 45 | — | 30 |
| Радиус захвата и выгрузка грунта | м | 8,3 | 6 | 8 | 5,2 | 12,2 | 12,3 |
| Наибольшая глубина копания | — | 3 | 3 | — | 6 | 7,2 | |
| Наибольшая высота выгрузки | 7,8 | 6,7 | 5,8 | 8 | 10,7 | 3,8 | |
| Мощность | кВт (л.с.) | 28 (38) | 48 (65) | 74-48 (100-65) | 74 (100) | 74 (100) | 85 (116) |
| Масса экскаватора | т | 11,5 | 19,7 | 21,4 | 26,8 | 35 | 39,3 |
Состав работы
1. Установка экскаватора в забое.2. Разработка грунта с очисткой ковша.3. Передвижка экскаватора в процессе работы.
Таблица 2
Состав звена
| Профессия и разряд рабочих | Вместимость ковша экскаватора, м3 | ||
| св. 0,25 до 0,4 | св.0,4 до 0,65 | св.0,65 | |
| Машинист 6 разр. | — | 1 | 1 |
| «5 « | 1 | — | — |
| Помощник машиниста 5 разр. | — | — | 1 |
Таблица 3
Нормы времени и расценки на 100 м³ грунта
| Способ разработки грунта | ||||||
| Вместимость ковша, м3 | Глубина забоя, м | с погрузкой в транспортные средства | навымет | |||
| Группа грунта | ||||||
| I | II | I | II | |||
| 0,35 | 4,1 (4,1) 3-73 | 5,8 (5,8) 5-28 | 3,3 (3,3) 3-00 | 4,6 (4,6) 4-19 | 1 | |
| 0,5 | До 4 | 3,1 (3,1) 3-29 | 4,4 (4,4) 4-66 | 2,5 (2,5) 2-65 | 3,6 (3,6) 3-82 | 2 |
| 0,75 | 3,6 (1,8) 3-55 | 5 (2,5) 4-93 | 2,8 (1,4) 2-76 | 4 (2) 3-94 | 3 | |
| 1 | от 4 до 6 | 2,8 (1,4) 2-76 | 4 (2) 3-94 | 2,4 (1,2) 2-36 | 3,2 (1,6) 3-15 | 4 |
| 1,5 | 2,2 (1,1) 2-24 | 3,2 (1,6) 3-26 | 1,68 (0,84) 1-71 | 2,6 (1,3) 2-65 | 5 | |
| а | б | в | г | N |
Примечания. 1. При глубине забоя, превышающей указанную в табл. 3, Н. вр. и Расц. для объема грунта, лежащего ниже этой глубины, умножать на 1,1 (ПР-1).2. При ширине разработки менее тройной ширины ковша Н. вр. и Расц. умножать на 1,1 (ПР-2).
snip1.ru

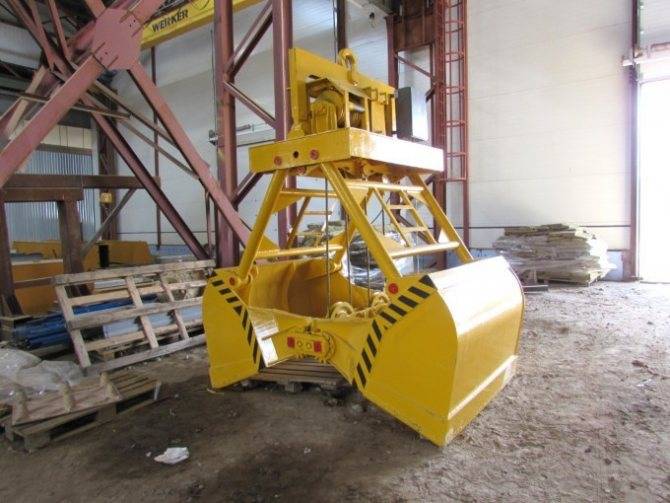

Грейферные ковши для кранов
Присоединяясь к настоящему Соглашению и оставляя свои данные на сайте www.22bek.ru (далее – Сайт), путем заполнения полей форм обратной связи Пользователь:
- подтверждает, что все указанные им данные принадлежат лично ему,
- подтверждает и признает, что им внимательно в полном объеме прочитано Соглашение и условия обработки его персональных данных, указываемых им в полях форм обратной связи, текст соглашения и условия обработки персональных данных ему понятны;
- дает согласие на обработку Сайтом предоставляемых в составе информации персональных данных в целях заключения между ним и Сайтом настоящего Соглашения, а также его последующего исполнения;
- выражает согласие с условиями обработки персональных данных без оговорок и ограничений.
Пользователь дает свое согласие на обработку его персональных данных, а именно совершение действий, предусмотренных п.3 ч.1 ст.3 Федерального закона от 27.07.2006 N 152-ФЗ «О персональных данных», и подтверждает, что, давая такое согласие, он действует свободно, своей волей и в своем интересе. Согласие Пользователя на обработку персональных данных является конкретным, информированным и сознательным.
Пользователь, предоставляет www.22bek.ru право осуществлять следующие действия (операции) с персональными данными: сбор и накопление; хранение в течение установленных нормативными документами сроков хранения отчетности, но не менее трех лет, с момента даты прекращения пользования услуг Пользователем; уточнение (обновление, изменение); использование; уничтожение; обезличивание; передача по требованию суда, в т.ч., третьим лицам, с соблюдением мер, обеспечивающих защиту персональных данных от несанкционированного доступа.
Указанное согласие действует бессрочно с момента предоставления данных и может быть отозвано Вами путем подачи заявления администрации сайта с указанием данных, определенных ст. 14 Закона «О персональных данных». Отзыв согласия на обработку персональных данных может быть осуществлен путем направления Пользователем соответствующего распоряжения в простой письменной форме на адрес контактной электронной почты указанной на сайте www.22bek.ru.
Сайт не несет ответственности за использование (как правомерное, так и неправомерное) третьими лицами Информации, размещенной Пользователем на Сайте, включая её воспроизведение и распространение, осуществленные всеми возможными способами. Сайт имеет право вносить изменения в настоящее Соглашение. При внесении изменений в актуальной редакции указывается дата последнего обновления. Новая редакция Соглашения вступает в силу с момента ее размещения, если иное не предусмотрено новой редакцией Соглашения. Ссылка на действующую редакцию всегда находится на страницах сайта: www.22bek.ru.
К настоящему Соглашению и отношениям между пользователем и Сайтом, возникающим в связи с применением Соглашения подлежит применению право Российской Федерации.»
Как классифицируются землеройные машины
Существует классификация одноковшовых экскаваторов, позволяющая в каждом конкретном случае применять машину с необходимыми характеристиками максимально эффективно.
Главными параметрами в таком случае выступают:
- тип экскаватора;
- вместимость ковша;
- длина стрелы;
- радиус резания.
При выборе дополнительного оборудования для экскаватора учитывайте характер разрабатываемой выемки (котлован или траншея) и грунтовые воды (глубину их залегания).
Чаще всего одноковшовые строительные экскаваторы вроде «прямой лопаты» применимы на стройплощадках, где нужно выбирать грунт выше стоянки землеройной машины с загрузкой его на грузовики.
Обычно технику можно встретить в карьерах, на стройках для погрузки грунта или отрывки котлованов (при этом машину ставят так, чтобы для нее и грузовиков был пандус-съезд с уклоном 10-15%).
Прямая лопата — это ковш (вместительностью 0,15-2,5 м³) с открытой верхней частью и режущим передним краем, шарнирно соединенный с рукоятью, а та в свою очередь шарнирами со стрелой. Конструктивно такой экскаватор сможет работать только на территории забоев выше уровня стоянки (оптимально с высотой 1,5 м, допустимый порог ниже на 0,1-0,2 м).
Смотрите » Цепные и роторные траншейные экскаваторы
Ковши и клещи: различия захватов по видам челюстей
Формы челюстей определяют, с каким типом материалов приспособлен работать захват:
- Грейферы-ковши применяются для осуществления копательных работ, используются при добыче полезных ископаемых. Им зачастую приходиться работать с плотным грунтом, поэтому, кромка ковша может быть дополнительно оснащена заостренными зубьями;
- Грейферы-клещи предназначены для погрузки леса-кругляка, различных труб (как из металла, так и из пластика), работы с металлоломом;
- Грейферы-вилки обычно применяются в агропромышленном секторе – с их помощью удобно заниматься погрузкой сена, силоса, иных рассыпных либо волокнистых материалов.
Различные сыпучие/мелкокусковые грузы (особенно те, которые могут вытечь) загружаются с помощью закрытых (или полузакрытых) грейферов-ковшей. Именно их плотное смыкание лопастей не позволяет растерять груз.
Также захваты могут различаться и по траектории применения. Копательные приспособлены под ярко выраженный острый угол врезания в рабочую поверхность, в то время как погрузочным достаточно работы под прямым углом.
Помимо прочего, некоторые грейферы могут быть многофункциональными и изготавливаться под конкретные нужды. Как правило, такие модели оснащаются роторным вращателем грейфера, что позволяет орудовать ими как для копания, так и для погрузки.
По типу челюстей
Количество захватывающих элементов грейфера доходит до восьми. Вид груза диктует степень открытости ковша: открытый, полуоткрытый, закрытый. Форма определяет область применения:
- Ковшеобразные – черпание, заглубление.
- Клещеобразные – операции с трубами, лесом.
- Вильчатые – волокнистые материалы россыпью, рулонами.
- Лапчатые – металлообработка.
Характеристики основных параметров:
- Грузоподъёмность.
- Собственная масса.
- Тип груза.
- Тип привода.
- Количество челюстей.
Выходит, что сфера использования грейферов много шире, чем экскаваторов. В отдельных случаях для ускорения и удешевления ведения работ ковш меняют на грейфер.
Другие конструкции грейфера
характеризуются обтекаемой формой челюстей для уменьшения трения зачерпываемого материала о стенки. Это ведет к понижению замыкающего усилия и при определенной нагрузке крана дает возможность увеличить полезную емкость . Центр тяжести делают ниже для увеличения устойчивости в раскрытом состоянии, увеличивают так же раскрытие челюстей и длину хода режущих кромок. Челюсти тщательно отделывают (грунтовка перед окраской). Уменьшают собственный вес челюстей, элементов полиспаста и траверс путем применения особых прокатных профилей (ребер, коробчатых сечений). Применяют специальные легкие сплавы; оси и валы термически обрабатывают; втулки изготовляют из высококачественных бронз и чугунных сплавов твердостью 500 по Бринелю.
Для уменьшения износа тросов полиспаста отношение диаметра ролика к диаметру каната принимают равным 30-40, а при цепях диаметр ролика берется больше 20 толщин цепного железа. Для определения рациональной конструкции служит ряд параметров, составляющих характеристику грейфера.
Наиболее существенным параметром является усилие зарывания, определяемое помощью кривой зачерпывания. С достаточной для практической целей точностью усилие зарывания может быть определено путем вычисления отношения между натяжением замыкающего каната и горизонтальным усилием на кромках челюстей. Это отношение называется передаточным числом. Для удовлетворительной работы передаточное число его должно лежать в пределах:
Одноканатные грейферы
Одноканатными принято называть такие машины, у которых оба рабочих движения (подъем или спуск, закрывание или раскрытие) осуществляются одним тяговым органом, преимущественно канатом. Одноканатные по конструкции могут быть автоматическими (с колоколом) или с ручным управлением при раскрытии.
В настоящее время одноканатные автоматические (с колоколом) в виду сложности конструкции не применяются.
На рис. 1 изображен одноканатный грейфер Гинстальмоста. Грейферы состоит из челюстей а, средней траверсы б, верхней траверсы в и траверсы для челюстей е.
Траверса б направляется штангой. В траверсе г установлены защелки. Грейфер подвешивается к крюку крана посредством специальной траверсы д. Для плавного раскрывания служит масляный тормоз е, связанный с траверсой в и челюстями а. В закрытом положении — траверса г сомкнута с траверсой б (рис. 2, В). Если потянуть за канат к, то рычаги М и N примут положение, показанное пунктиром. Скошенные опорные поверхности защелок р под действием собственного веса соскальзывают с траверсы г, последняя опускается, и грейфер раскрывается. При опускании его на материал траверса крюка д, а вместе с ней и траверса б опускаются до тех пор, пока последняя не достигнет положения а (рис. 2, Б). Защелки переходят из положения I в положение II, и рычаг N под влиянием собственного веса падает в промежуток между обеими защелками, принимая прежнее положение (рис. 2, А); траверса г смыкается с траверсой б, и при дальнейшем подъеме крюка грейфер закрывается.
Скорость раскрывания и закрывания челюстей регулируется масляным тормозом (рис. 3), который представляет цилиндр с полостями А и В, соединенными между собой вентилем, регулирующим пропуск масла. При открывании масло из А переходит в В через вентиль L, регулируемый помощью установочного винта. Пружина R (рис. 2, В) удерживает рычаг в его положении и только усилием каната к она может быть сжата и защелки р разомкнуты.
конструкция, технические характеристики, фото и видео
Экскаваторы-погрузчики, снабженные грейфером, всегда пригодятся там, где нужны скорость, хороший вылет стрелы и немалые усилия. Земляные работы, разгрузка и погрузка (особенно сыпучих веществ), небольшая планировка – всё это они умеют весьма неплохо. Одной из современных моделей таких агрегатов является Карпатец ПЭА 1А, успешно работающий во многих уголках мира.
Грейферный экскаватор-погрузчик Карпатец ПЭА 1А
Данный погрузчик делает , расположенный на западе Украины, в Ивано-Франковской области. Модель ПЭА 1А изготовляется предприятием в настоящее время. Она пришла на смену долго выпускаемой модели ПЭА 1,0, являясь ее модернизированной версией.
По сравнению с предшественником новый экскаватор-погрузчик стал компактнее и легче, увеличились погрузочная высота и скорость передвижения, поменялся тип дизельного двигателя (вместо Д-65Н поставили Д-243). Оба этих агрегата – самоходные. Заметим, что изначально они получили многие детали и узлы от тракторов ЮМЗ.
Назначение
Такие машины способны легко работать в качестве экскаватора с грунтами первой, второй и третьей категории. Иначе, это супесь с песком, суглинки любой плотности, торф, верхний слой грунта с растительностью. Под силу им справиться и с вязкой глиной (как легкой, так и тяжелой), а также с мелким и средним гравием. Во всех этих видах почвы агрегат без особых усилий может вырыть яму или котлован.
Особенно применимы погрузчики Карпатец в сельском хозяйстве. Они помогут быстро наполнить кузов грузовика удобрениями, торфом или навозом, выкопать силосную яму или траншею, разметить участок. Заменив грейфер вилами, можно работать с сеном, а крюк поможет поднять штучный груз. Стрела, и так достаточно длинная, способна увеличиваться с помощью насадки. Это позволит, например, легко достать груз из ямы.
Фото экскаватора-погрузчика Карпатец ПЭА-1А
Конструкция
Модель эта оснащена дизельным четырехтактным двигателем внутреннего сгорания типа Д 243. Он поршневой, с четырьмя цилиндрами, расположенными вертикально в ряд. Турбонаддува в двигателе не имеется. Для воспламенения дизельного топлива сжатия не требуется, оно впрыскивается непосредственно в камеру сгорания.
В качестве трансмиссии служат коробка передач, передаточные муфты, а также главная передача, посредством которой осуществляется соединение. Для управления рулем используется механизм с продольной тягой и колонка с колесом руля. В ходовую систему входят колеса (передние и задние), а также передняя ось. У колесного тормоза барабан крутится одновременно с колесом, так как он находится на корпусе редуктора колеса.
Оборудование для работы: прочная жесткая рама (она унифицирована с трактором типа ЮМЗ), поворотная система, домкраты, бульдозер, навесное оборудование, которое можно менять.
Спереди на раме есть крюки для буксирования и бампер, который защищает кузов от возможных повреждений. В качестве съемного оборудования могут служить вилы (когти), крюк, удлинитель стрелы.
Гидравлика представляет собой две гидросистемы, объединенные общим резервуаром. Первая система работает от одного гидравлического насоса – она управляет бульдозером. Передние колеса моста поворачиваются под воздействием поршневого гидравлического цилиндра бинарного действия. Второй гидравлический привод служит для разгрузочных работ. Для этого у него имеется два гидронасоса.
Кабина водителя оборудована амортизационным сиденьем на рессорах, которое может поворачиваться. Есть зеркала заднего обзора, стеклоочистительные установки (работают на электричестве). Кроме того, имеются плафон для подсветки, вентилятор, козырек от солнца.
