Как самостоятельно сделать картофелекопалку и картофелесажалку для минитрактора

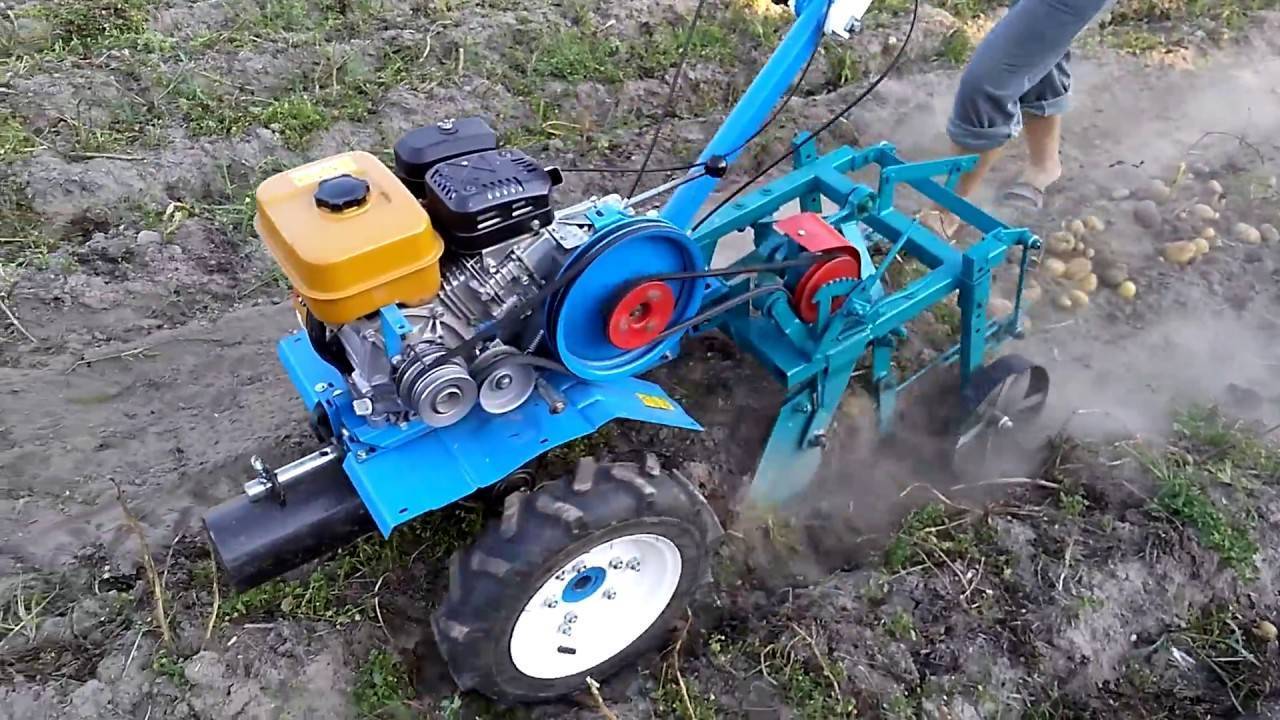

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Картофелекопалка своими руками

При наличии достаточного объема финансов сегодня легко купить любую модель устройства, предназначенного для уборки картофеля. Главное – правильно подобрать ее, в соответствии с почвой на участке, а также самим мотоблоком.

Но некоторые умельцы с легкостью изготавливают картофеле копалки тракторные своими руками. Первоначально может показаться такая задача достаточно сложной, но при правильном подходе самому можно смастерить не только простую копалку, но даже вибрационную.

Для выполнения работ потребуются:

• сварочный аппарат;
• дрель и сверла по металлу;
• ножницы;
• молоток;
• гаечные ключи;
• составные части из металла для изготовления устройства.

Технология сборки устройства

Сборка устройства своими руками картофелекопалки для минитрактора, предназначенной для использования с мотоблоком, состоит из нескольких последовательных этапов:

• изготовление рамы, для которой потребуются уголки и швеллеры;
• закрепление на изготовленной раме других элементов;
• монтаж передающих валов;
• укрепление на раме специальных бортов, выполненных из металла;
• закрепление к общей конструкции транспортерной ленты или вибрирующей решетки;
• выполнение болтового крепления, которое закрепляет лемех;
• объединение транспортировочной и опорной частей;
• непосредственное подключение собранного оборудования к культиватору или мотоблоку.

Для сборки картофелекопалки для трактора или мотоблока своими руками потребуется использование сварочного аппарата. Можно изготовить такой аппарат и при использовании обычных болтовых соединений, но первый вариант более надежный. Для изготовления картофелекопалки стандартных размеров потребуются уголки 63х40 см.

Особенности самостоятельной сборки

Как уже было отмечено, для изготовления картофелекопалки собственными руками потребуется металлический швеллер.

Важно! Предварительно следует позаботиться о наличии необходимого числа болтовых метиз. Их число определяется выбранными схемами и чертежами для изготовления. Вращающий момент определяется благодаря использованию резинового или металлического колеса

Вращающий момент определяется благодаря использованию резинового или металлического колеса

Важно, монтаж лемеха выполнять только после полной сборки и сварки элеваторной части устройства. Первоначально этот элемент фиксируется на раме, а уже затем продолжается монтаж. Эта деталь основная и визуально напоминает плуг, который будет отвечать за поднятие земли с клубнями

Эта деталь основная и визуально напоминает плуг, который будет отвечать за поднятие земли с клубнями.

Также важно правильно изготовить опорно-транспортный узел. Он представлен металлическим стержнем с парой роликовых цепей. Благодаря этому элементу, происходит вращение транспортерной ленты или вибрация решетки

Благодаря этому элементу, происходит вращение транспортерной ленты или вибрация решетки.

Собери сам, знай ее конструкцию

Еще одним важным моментом при самостоятельном изготовлении картофелекопалки является процедура присоединения всего устройства к мотоблоку. Если в этом месте будет нарушена технология, то высока вероятность нарушений в работе, что может привести к снижению эффективности работы устройства.

При правильном расчете и выборе всех запчастей можно смастерить самодельную картофелекопалку даже для трактора Т 40

Важно правильно учесть мощность трактора и рассчитать размеры агрегата

Как видно, использование картофелекопалок для мотоблока МТЗ или других моделей способно существенно облегчить работы по уборке картофеля, особенно, если участок средних размеров. При желании и наличии определенных умений работы с металлом изготовить подобный агрегат собственными руками не составит сложности. А если определенные запчасти есть в наличии у хозяина, то изготовление копалки станет бесплатным помощником. Наличие подобного устройства существенно уменьшит временные и трудовые затраты, а также поможет сэкономить средства на покупке желанного агрегата.

Транспортерная картофелекопалка

Лента представляет собой решетку из металлических прутьев или трубок, расположенных параллельно друг другу. Они закреплены в подвижном ободе конвейера (цепи). Транспортерную ленту также изготавливают из стальной сетки и резины на тканевой основе. Грунт просыпается вниз через решетку или отверстия, картофель перемещается на пашню, либо в приемный бункер.

Копалка с транспортерной лентой имеет широкий нож, который подрезает почву на 10-18 см. Поэтому потери урожая при ее использовании составляют не более 2-5%. Нож вырезается из толстого стального листа и крепится к раме на тяги и болты.

Самостоятельное изготовление транспортерной картофелекопалки возможно при наличии опыта подобных работ. Агрегат можно сделать, изучая схемы работы заводских машин подобного типа.

• Сварка рамы (каркаса) из стального профиля квадратного сечения и уголков.
• Изготовление из листовой стали ножа-лемеха.
• Установка в каркас валиков или колес для транспортерной ленты.
• Сборка конвейерной ленты из цепи, стальных прутьев, другого материала.
• Монтаж кронштейнов и креплений для редуктора и зубчатой передачи.
• Установка в каркас транспортерной ленты и механизмов.
• Установка на каркас ножа (лемеха) и колес.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

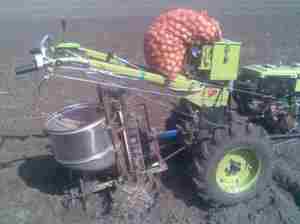

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Советы мастеров

Самодельные копалки картофеля пользуются популярностью не только у владельцев тракторов, но, и у тех, кто привык пользоваться мотоблоками. Те люди, которые уже сталкивались с проблемами конструирования таких устройств, утверждают, что сделать все правильно очень сложно. Лучше воспользоваться опытом мастеров-предшественников, которые советуют аграриям:

• Изготавливать устройство только из прочного толстостенного металла. Такое устройство несет на себе большие нагрузки. Все узлы должны быть крепко соединены и надежны.
• Использовать больше болтовых соединений, чем сварки. Сварка, несмотря на свою аккуратность и доступность, уступает по своей надежности болтам и гайкам. К тому же, во время вибрации, сварочный шов может треснуть. А болты – можно всегда подтянуть.
• Иметь несколько комплектов ножей. Изготовленный из листового металла или трубы лемех, не только «тупится», но, и ломается. Особенно часто такие проблемы возникают при работе с твердым грунтом.

Специалисты также отмечают, что все работы лучше проводить с помощником. Одному человеку заниматься сборкой копалки неудобно и сложно, из-за того, что большая часть деталей выполнены из металла и имеют большой вес.

Что такое картофелесажалка

Картофелесажалка для трактора – это навесное или прицепное орудие на минитрактор или мотоблок для автоматизации процесса посадки картофеля.

Описание и характеристика устройства

Сеялка для картофеля состоит из следующих основных узлов:

• рамы, на которой крепится все остальное;
• колес с грунтозацепами;
• емкости для семенного картофеля;
• рыхлителя для создания лунок;
• механизма подачи клубней;
• устройства закапывания лунок.

Многие умельцы при изготовлении картофелесажалки по возможности используют различные детали от других сельскохозяйственных механизмов. Например, рыхлитель – сошник культиватора с небольшими крыльями (лемехами), которыми земля раздвигается в стороны и образуется канавка для посадки. Другой пример – диски от дискового культиватора, которые закапывают картофель и образуют борозду.

Емкость для клубней делают из фанеры или сваривают из 2-3 мм железа.

Рама изготавливается сваркой из профиля (прямоугольного, уголков или труб). Ее жесткость должна обеспечивать надежное заглубление инструмента в землю.

Для чего она нужна

Сажалка картофеля для трактора, например, МТЗ 82, обеспечивает быструю, равномерную по площади и глубине посадку картофеля. Это позволит лучше обработать почву и получить больший урожай.

Особенности применения картофелесажалки для минитрактора и трактора

Все оборудование для посадки делится на:

• легкие модели – небольшие, однорядные, ориентированные на работу с мотоблоком МТЗ;
• средние – подходят для работы с минитрактором, сажают один или сразу два ряда;
• тяжелые – работают на тракторах среднего тягового класса, захватывают 3-4 ряда одновременно.

Количество захватываемых рядов зависит от мощности тягача. Мотоблок не может обеспечить глубину и качество посадки многорядной сажалки. Нерационально однорядную сажалку прицеплять к тяжелому тягачу.

Преимущества

Имея навыки, инструмент и соответствующие материалы, можно своими руками сделать картофелесажалку для мототрактора с гидравликой, по качествам не уступающую промышленным:

1. Она будет иметь параметры, оптимальные для вашего минитрактора.
2. Можно разместить удобные элементы, которые не предусмотрены в стандартных конструкциях, например, сиденье для оператора и навес от солнца.
3. Возможно установить механизм внесения удобрения.

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Виды копалок

Покупные

Производственные копалки картофеля для минитрактора отличаются по конструкции от самодельных устройств. Наиболее распространенные типы покупных аппаратов:

1. Грохотные (вибрационные). После захвата картофеля он попадает на стол, который поддается вибрации, оттряхивая частицы грунта.
2. Транспортерные. Конструкция устройства такая же, как и у грохотной копалки, но на таком аппарате установлена решетка вместо стола.
3. Веерные. По принципу работы имеют схожие черты с вибрационным аналогом. Используется чаще не на минитракторах, а на мотоблоках. В ее конструкции нет подвижных элементов.

Самодельные

Самодельная копалка по функциональности хоть и уступает оригинальной продукции тракторных заводов, для частной собственности ее будет достаточно. Главное — раздобыть чертежи и подобрать необходимые материалы. Сам же процесс сборки аппарата не займет много времени. Самый простой вариант — сделать стрельчатую копалку. По конструкции она представляет собой вогнутую лопату с длинными прутьями.

Недостаток уборки картофеля таким устройством — это неудобство. Человеку приходится делать меньше движений, чем при работе с обычной лопатой. Для минитрактора такое устройство не подходит. Это обычная переделка инструмента, которая подойдет для работы на небольших огородах. 1-2 км засаженных грядок перекопать ею сложно.

Однорядная навесная копалка картофеля для минитрактора, которую можно сделать своими руками, должна быть максимально прочной и надежной. Легче всего сборке поддается вибрационная установка, рама которой сделана из металлических уголков 60 х 40 или 50 х 50. В качестве стола для картофеля можно использовать решетку.

Транспортерная картофелекопалка

Картофелекопалка для тракторного устройства отличается своими большими размерами, но можно получить и совсем маленькое оборудование. Например, использовать транспортерную копалку. Для сбора урожая нужно взрыхлить картофель и землю ножом. После чего почва с клубнями поступает на ленту, которая все время движется, где происходит отделение земли от картошки.

Лента представлена решеткой, изготовленной из прутьев или трубок, которые расположены по отношению друг к другу параллельно. Прутья или трубки делаются из металла. Закрепляют их в цепи, чтобы они постоянно двигались, совершая поступательные движения.

Лента, которая совершает движение, изготавливается из стали в виде сетки, а также из резины, основой которой служит ткань. Именно через такую решетку просыпается земля, чтобы уже чистый картофель отправился в приемный бункер или просто упал на огород.

Важно! Транспортер движется, когда на него поступает крутящий момент от вала трактора. Используется при этом редуктор, цепь и передача с зубчиками

Широкий нож копалки заходит на глубину до 18 см. Урожая теряется всего до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет его тянуть, завернув болтами.

Агрегат самостоятельно сделать сложно. Для этого нужно изучить чертежи и схемы заводских машин, поэтому требуется опыт в проделывании подобной работы.

Агрегат самостоятельно сделать сложно

Для создания транспортерной картофелекопалки нужно пройти несколько шагов. Каждый мастер по-своему делает отдельные части устройства, поэтому часто самодельные агрегаты не похожи друг на друга. Шаги по изготовлению оборудования:

1. Сварить каркас, используя профиль из стали, у которого сечение квадратное, а также в наличии уголки.
2. Изготовить из стали в виде листа лемех или нож.
3. В каркас установить валики или колеса, чтобы транспортерная лента двигалась.
4. Собрать конвейерную ленту, используя цепь, стальные прутья и другой материал.
5. Собрать кронштейны и крепления, чтобы получился редуктор и зубчатая передача.
6. Установить в каркас транспортерную ленту и другие механизмы.
7. В конце установить на раму нож и колеса.

Таким образом, можно получить транспортерную картофелекопалку. Из всех трех видов это самая сложная по сборке, но более экономная по части сбора урожая.

Выбирая, какую копалку сделать, следует учесть все плюсы и минусы. Только после этого можно будет остановить выбор на какой-то одной из них.

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

Транспортерная картофелекопалка

Копалки для картофеля такого типа устанавливают на средние и тяжёлые тяговые устройства. Внешне конструкция похожа на вибрационный агрегат. Различие заключается в очистке клубней от грунта: после извлечения из земли картошка попадает на подвижное полотно, которое удаляет землю и перемещает овощи к накопителю. Транспортный механизм состоит из приводных и холостых звёздочек, гибкой сетки.

Самостоятельное изготовление возможно в условиях хорошо оснащённых мастерских. Порядок действий:

1. Собирают раму (из профильной трубы или швеллера) с опорами и лемехом.
2. На каркас монтируют систему привода транспортёра (валы, шкивы, звёздочки, зубчатые передачи).
3. Собирают гибкое полотно из отдельных звеньев диаметром 6 мм, устанавливают его на опорные поверхности.
4. Крепят колёса и приёмный бункер.

Требования к конструкции

Перед тем как будет изготавливаться самодельная картофелесажалка, необходимо ознакомиться с основными параметрами посадки корнеплода. Агрегат должен обязательно выполнять два важных параметра:

• Картошка должна высаживаться на одинаковом расстоянии друг от друга. Лучше всего подойдет приспособление с регулируемым интервалом.
• Глубина высадки клубней должна быть одинаковой. В таком случае ожидается одинаковый период всхода растения.

Такие требования должны выполняться при создании приспособления любой конструкции. Но также не стоит забывать, что прибор лишь облегчает посадку картофеля, и участие человека все равно необходимо.

Самодельная картофелесажалка должна собираться на основе подготовленного чертежа и схемы. Их можно разработать самостоятельно в зависимости от наличия материала или взять готовые чертежи и схемы и доработать под свои потребности. Перед началом работы желательно проверить все размеры и данные.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Веерная картофелекопалка

Это насадка пассивного типа. Она универсальна и проста в применении. Не оснащена вращающимися деталями, что гарантирует её надёжность — механизм не придёт в непригодность из-за больших нагрузок.

Выглядит как обычная лопата. Имеет заострённый нижний край. Зубья располагаются по верхнему краю. Работает так: острая часть входит в почву. Зубья достают корнеплод вместе с землёй. Картофелина падает на зубья, комки земли попадают на них и рассыпаются, плод выпадает на грунт с другой стороны.

Достоинства:

• работа выполняется качественно, даже на очень высоких скоростях;
• может функционировать при малой мощности;
• легко насаживается на мотоблок.

У данного вида имеются свои плюсы и минусы

Недостаток — часть урожая может остаться под землёй из-за малой глубины копки (15 см).

Эта насадка отлично подходит для работы с неплотной, рассыпчатой почвой, а также для сбора урожая на маленьких площадях, где не требуются высокие мощности.

Картофелекопалка ККМ-1

Эта модель относится к вибрационному типу. Картофельная копалка ККМ-1 разработана для мотоблока Нева усовершенствованного вида.

Составные части конструкции:

• лемех;
• сито-решётка.

Решётка помещается на опорных колёсах.

Данное устройство состоит из нескольких элементов

Лемех срезает слой грунта. Пласт оказывается на решётке. Вибрация обеспечивает тщательное просеивание комочков земли сквозь прутья решётки-сита. Картофелины вместе с ботвой выбрасываются на грунт вслед за ходом агрегата.

Модели картофелекопалки ККМ применяются для работы на участках, где расстояние между рядами не меньше 60 см. Это довольно тяжёлый агрегат.

Технические характеристики:

• масса – 40 кг;
• габариты – 700×700×600 мм;
• скорость движения во время работы – 1,1-2,1 км/ч;
• глубина копания – 20 см;
• ширина площади захвата – 39 см;
• радиус поворота – 3 м;
• продуктивность – 0,2-0,5 га/час.

Достоинства:

• эффективна на тяжёлой грунтовой поверхности с твёрдой почвой (20 кг/см);
• на засорённой камнями земле (8-9 т/га);
• не требует излишней траты топлива;
• высокая продуктивность.

Недостатки:

• высокая стоимость;
• воздействие вибраций на тягу — самое незначительное.

Принцип работы

Устройство грохотной картофелекопалки для блока Нева и прочих агрегатов представляет собой каретку, расположенную на двух небольших колесах. Ее корпус – это кузов, сваренный из стальной проволоки. Расстояние между прутиками составляет от 20 до 30 см. Это нужно, чтобы картофель очищался от ботвы и от примесей земли.

Спереди каретки устанавливается лопата. Ее изготавливают из листовой стали, приваривают сзади прутики, загнув их немного вниз. Это нужно, чтобы лопата была зафиксирована в передней части кузова. Лопата монтируется так, чтобы в нижней части она располагалась на несколько сантиметров ниже кузова картофелекопалки.

При совершении возвратно-поступательных движений назад к кузову лопата приподнимается и выбрасывает выкопанный картофель в проволочный кузов с целью его очистки.

Принцип работы картофелекопалки основан на том, что возвратно-поступальные движения передаются лопате с помощью рычага и шатуна с вала, отбирающего мощность. Вращательное движение через механизм копалки передается с помощью цепной передачи или удлинителя вала на картофелекопалку, превращается в возвратно-поступательное движение, приводит в движение лопату. Она опускается вниз, подрывает картофель. Движение мотоблока вперед перемещает выкопанный овощ в кузов.

Картофелекопалка для мотоблока

Технические характеристики, свойственные качественным видам сажалок

Для правильного выбора техники, производящей посадку картофеля, нужно решить, какие технические характеристики подойдут для процесса лучше всего и тогда уже определиться с выбором.

Приемлемые для картофелесажалок технические данные:

— скорость – от пяти до восьми километров в час;

— ширина рабочего захвата – 3,6 метра;

— глубина посадки клубней – пятнадцать сантиметров;

— частота посадки клубней – семьдесят штук на один гектар;

— ширина между картофельными клубнями – 35 сантиметров.

Необходимо также учитывать количество и глубину внесения удобрений минерального типа. Для удобной бесперебойной работы сажалки она должна иметь вместительную ёмкость для посадочного материала – не менее двух с половиной тонн, можно больше. Для удобрений подойдёт ёмкость от четырёхсот литров.
