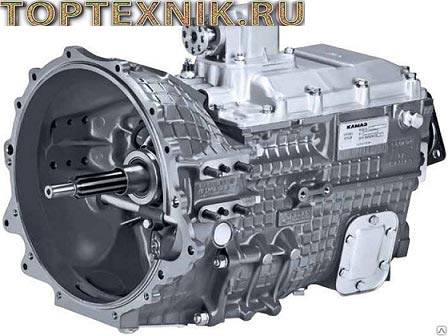

Характеристики и устройство коробки переключения передач КПП-154 для автомобилей КамАЗ

Как обслуживать КП на КамАз

Техническое обслуживание заключается в:

• регулировке привода переключения скоростей;
• регулировке величины зазора в клапане активации делителя;
• а также в периодическом обновлении масла.

1. Регулирование зазора между торцом крышки и ограничителем хода штока клапана включения делителя: Сначала проводится проверка регулировки привода выключения сцепления; регулировка производится по мере необходимости; Гайки упора штока клапана, располагающиеся на толкателе поршня пневмоусилителя, расстопориваются и отворачиваются. Контрольный вывод контура IV привода вспомогательного тормоза пневмопривода тормозов подсоединяется к манометру. Давление в контуре доводится до 7-7,5 кгс/см; Педаль сцепления выжимается до упора; упор штока клапана включения делителя подводится до соприкосновения с ограничителем штока клапана и перемещается в сторону штока клапана. Получившийся зазор между торцом крышки клапана и ограничителем штока должен быть 0,2 — 0,3 мм. В таком положении упор штока клапана закрепляется гайками и застопоривается отгибными шайбами. Если давление в IV контуре привода вспомогательной тормозной системы упало до 6,2 кгс/см2, можно увеличить зазор до 0,6 мм. Далее шток и крышка клапана закрываются резиновым пылепредохранителем;
2. Проверка масла. Пробка маслозаливной горловины выворачивается, указатель вытирается чистой тряпкой и вставляется в заливное отверстие до тех пор, пока пробка не упрется в резьбу. Закручивать не нужно.
3. Замена масла производится не реже раза в год, но только если машина проезжает менее 90 000 км. Если автомобиль задействован в тяжелой работе, то количество раз смены масла значительно увеличивается. Поэтому при принятии решения о замене отталкиваться нужно не от рекомендаций производителя, а от эксплуатационных условий конкретного автомобиля. При замене горячее масло сливается через сливные отверстия (для этого выворачиваются пробки, расположенные в нижней части картеров коробки передач и в нижней части картера делителя передач). Магниты сливных пробок очищаются от грязи и металлических частиц. Картеры коробки и делителя промываются чистым маслом. Чистое масло заливается в КП, которую нужно на нейтральной передаче прокручивать двигателем на протяжении 10 мин; далее масло из КП сливается, вворачиваются сливные пробки и до верхней метки указателя уровня заливается смазка ТСп-1.5К. После этого нужно снова прокрутить КП на нейтральную передачу 3-5 минут. Если после всех манипуляций при замере уровня он окажется недостаточным, значит, масло надо долить. Масло обязательно должно быть горячим, т.к. чем выше его температура, тем ниже вязкость.

Описание модели КамАЗ-5320 (5320)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мод. КамАЗ-740.10, дизель, V-o6p. (90°), 8-цилин., 120×120 мм, 10,85 л, степень сжатия 17, порядок работы 1-5-4-2-6-3-7-8, мощность 154 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65 кгс-м) при 1500-1800 об/мин. Форсунки — закрытого типа, ТНДВ — V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия

Сцепление — двухдисковое, с периферийными пружинами, привод выключения — гидравлический с пневмоусилителем. Коробка передач — 5-ступенчатая, с передним делителем, общее число передач — десять вперед и две назад, передат. числа: I-7,82 и 6,38; II-4,03 и 3,29; III-2,5 и 2,04; IV-1,53 и 1,25; V-1,0 и 0,815; ЗХ-7,38 и 6,02. Синхронизаторы — на II, III, IV и V передачах. Делитель снабжен синхронизатором, управление делителем — пневмомеханическое, преселекторное. Карданная передача — два карданных вала. Главная передача — двойная (коническая и цилиндрическая), передат. число — 6,53 (по заказу — 7,22; 5,94; 5,43); средний мост — проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

Колеса и шины

Колеса — бездисковые, обод 7,0-20, крепление на 5 шпильках. Шины — 9.00R20 (260R508), мод. И-Н142Б, давление в шинах передних колес — 7,3; задних: КамАЗ-5320 — 4,3; КамАЗ-53212 — 5,3 кгс/см 2 ; число колес 10+1.

Подвеска

Зависимая: передняя — на полуэллиптических рессорах с задними скользящими концами, с амортизаторами; задняя — балансирная, на полуэллиптических рессорах, с шестью реактивными штангами, концы рессор — скользящие.

Тормоза

Рабочая тормозная система — с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневмоприводом. Тормозные камеры: передние — типа 24, тележки — 20/20 с пружинными энергоаккумуляторами. Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневмоприводом. Привод тормозов прицепа — комбинированный (двух- и одноприводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление

Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, передат. число 20. Гидроусилитель — встроенный, давление масла в усилителе 80-90 кгс/см 2 .

Электрооборудование

Напряжение 24 В, ак. батарея 6СТ-190ТР или -190 ТМ (2 шт.), генераторная установка Г-273 с регулятором напряжения Я120М, стартер СТ142-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы Топливные баки: у КамАЗ-5320 — 175 или 250 л, у КамАЗ-53212 — 250 л, диз. топливо; система охлаждения (с подогревателем) — 35 л, охл. жидкость — тосол А-40; система смазки двигателя — 26 л, летом М-10Г (к)зимой М-8Г2(к), всесезонно ДВ-АСЗп-10В; гидроусилитель рулевого управления — 3,7 л, масло марки Р; коробка передач с делителем — 12 л, ТСП-15К; картеры ведущих мостов — 2×7 л, ТСп-15К; гидравлическая система выключения сцепления — 0,28 л, тормозная жидкость «Нева»; амортизаторы — 2×0,475 л, жидкость АЖ-12Т; предохранитель против замерзания конденсата в тормозном приводе — 0,2 л или 1,0 л, этиловый спирт; бачок омывателя ветрового стекла — 1,8 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг): Двигатель со сцеплением — 770, коробка передач с делителем — 320, карданные валы — 49 (59), передний мост — 255, средний мост — 592, задний мост — 555, рама — 605 (738), кузов — 870 (1010), кабина в сборе с оборудованием — 577(603), колесо в сборе с шиной — 80, радиатор — 25.

Схема переключения передач на Камазе

Принцип работы коробки передач на Камазе с редуктором несложный: повышенный либо пониженный режимы. Такой подход придуман инженерами для уменьшения нагрузки мотора: когда машина под нагрузкой, надо включать режим H. В менее активном режиме задействуется режим B.

В качестве примера приведём схему работы с коробкой делителем на ровном асфальте:

1. Сначала включается 1-я передача, затем 2-я и 3-я;
2. Задействуется режим H, осуществляется переключение на 4-ю скорость;
3. Переход на режим B;
4. Вновь переход на H, включение 5-й скорости;
5. Возврат на облегчённый режим B.

Что это даёт? Лёгкое трогание с низов, плавное ускорение. При возникновении сложных условий движения или большой загруженности машины, первые 4 передачи рекомендуется включать в утяжелённом режиме H.

Таким образом, схема переключения выглядит так: 1B-2B-3B-4H-4B-5H-5B. А на сложных трассах подойдёт такой порядок: 1H-2H-3-H-4H-4B-5H-5B.

Некоторые модели КПП ЗФ, такие как 9S109, оборудованы дополнительной передачей C. Она нужна для улучшения передвижения по снегу, грязи, льду. Схема на коробках передач Камаз ZF 6520 такая, что при переключении на пятую скорости с четвёртой, самопроизвольно включается облегчённый режим. Напротив, если с 5-й на 4-ю, априори задействуется пониженный режим. За включением режимов можно следить по индикатору на щитке приборов.

Начало движения

Перед тем как трогаться с места на Камазах с такой коробкой, надо разогреть движок до 7 тыс. об/мин. Главная особенность старта на большом грузовике — обеспечить плавность движения с места и эффективный набор дальнейшей скорости.

Включение скоростей

Из-за того, что Камаз — специфический крупный грузовой автомобиль, часто эксплуатируемый в жёстких условиях, переключение положений КПП с одной на другую проходит в несколько этапов. В остальном особенностей нет — надо выжимать муфту и перемещать рычаг.

Вторую передачу можно задействовать лишь после регистрации шкалой на приборке 3 тыс. об/мин. Рычаг скоростей переключается только с выжатой до упора педали сцепления после паузы в 1 секунду. Рычаг делителя находится на картере с левой стороны.

Задний ход

Включается задний ход переключателем, выставленным в нижнее левое положение. Во время движения автомобиля ставить эту передачу воспрещено! Сначала машину надо остановить, а уже потом совершить маневр.

Старт

Начало движения начинают с низшей ступени. Смена скорости выполняется только при выжатом сцеплении, несколькими этапами. Закономерность связана с повышением и понижением передач, что делает возможным использовать автомобиль на разном покрытии и рельефе.

Удачной схемой считается переключение 1В-2В-3В при наборе скорости, 4H-4B-5H при дальнейшей езде. Стартуя, обороты вала доводят до 7000 мин-1, второй передачей пользуются после 3000 мин-1. От чёткого соблюдения режима на транспорте КамАЗ 65115 и др., зависит правильная работа коробки передач и её долговечность. Правильные режимы снижают расход горючего, делает езду экономичной, продлевает срок службы силовой установки.

Коробка передач КамАЗ 4310 схема переключения:

Коробка переключения передач КПП-14

Размеры (в метрах): Ширина — 0.6; Высота — 0.5; Длина — 1.

На старых моделях грузовиков Камского Автомобильного Завода применялась коробка передач КамАЗ без делителя. Она оснащена пятью ступенями переднего и одной ступенью заднего хода. Коробка передач КамАЗ КПП 14 не имеет повышенных и пониженных ступеней, поскольку в её комплектации ещё не применялся делитель. КПП КамАЗ 14 может быть модифицирована установкой делителя. В таком случае, она соответствует определению 15-й модели.

На какие модели автомобилей подходит КПП 14 от КАМАЗ 4310.

Только на модели 4310, 43105,43101 ранних годов производства. А также на 43114 и 65111. Данный агрегатный узел уже не выпускается, в настоящее время производится обновлённая модификация КПП–142.

Этот агрегат широко использовался на ранних выпусках КамАЗов.

Характеристики КПП-14, передаточные числа: 1. для первой передачи – 7,62; 2. второй – 4,03; 3. третьей – 2,50: 4. четвёртой – 1,53; 5. пятой – 1,0; 6. и для заднего хода – 7,38.

Числа приведены для модели 14, в модификациях механизма 141, 142 и 144 значения передаточных чисел отличаются. В частности на автомобилях Урал прямая передача четвёртая, а пятая – скоростная. КПП-14 КамАЗ снабжена пятой прямой скоростью.

Коробка передач модели 14 1 — вал ведущий; 2 — крышка заднего подшипника ведущего вала; 3, 23 — прокладки регулировочные; 4 — шток рычага; 5 — кольцо защитное; 6 — крышка опоры рычага; 7 — сухарь опоры рычага; 8 — кольцо уплотннтельное; 9 — опора штока; 10 — пружина; 11 — опора рычага переключения передач; 12 — ось блока шестерен заднего хода: 13, 31-шайбы упорные; 14 — блок шестерен заднего хода; 15 — роликоподшипник: 16 — болт со штифтом; 17 — шайба стопорная; 18 — крышка верхняя; 19, 32, 36 — прокладки уплотнительные; 20 — крышка заднего подшипника ведомого вала; 21 — кольцо стопорное; 22 — шарикоподшипник задний ведомого вала: 24 — червяк привода спидометра; 25, 39 — манжеты уплотнптельные; 26 — гайка крепления фланца; 27 — фланец крепления карданного вала; 28 — стакан заднего подшипника промежуточного вала; 29 — крышка подшипника; 30 — роликоподшипник сферический: 33 — вал промежуточный; 34- картер коробки передач; 35- вал ведомый; 37 — крышка переднего подшипника промежуточного вала; 38 — картер сцепления; 40 — вилка выключения сцепления; 41-вал вилки выключения сцепления; 42 — муфта выключения сцепления

Коробка передач модели 14. Вид сзади: 1- рычаг переключения передач; 2 — штифт уплотнительный; 3 -винт установочный; 4 — рычаг вала вилки выключения сцепления; 5 — крышка люка отбора мощности; 6 -прокладка уплотнительная; 7 — пробка с указателем уровня масла; 8 — пробка сливная с магнитом; 9 — пробка сливная; 10 — шестерня привода спидометра; 11 — втулка шестерни; 12 — шестерня ведущая привода датчика спидометра; 13 — шестерня ведомая привода датчика спидометра; 14 — валик привода спидометра; 15 — манже-та уплотнительная; 16 — фланец датчика спидометра

Сливайте масло из картера, когда оно еще теплое от нагрева при работе, вывернув три пробки ,1, 3, 4 на автомобиле с делителем (1 и 4— без делителя). Очистите магнитные пробки от грязи и после слива отработавшего масла установите их на место.

Для промывки картеров коробки передач и делителя перед заливкой свежего масла используйте 12 л моторного масла. Прокрутите шестерни коробки двигателем на нейтральной передаче в течение 10 мин, после этого слейте моторное масло и заправьте коробку до уровня трансмиссионным маслом, пустите двигатель на 3. 5 мин и после этого долейте масло, если уровень понизится.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ, ПРИЧИНЫ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Разновидности используемых коробок

За время выпуска автомобилей, устройство КПП КамАЗ неоднократно дорабатывалось и улучшалось. На процесс влияли условия эксплуатации техники и весовые характеристики машины. Чем сложней условия эксплуатации автомобиля, тем жёстче требования предъявляются к трансмиссии. Как результат, на одно и то же шасси КамАЗ часто ставят отличающиеся конструкцией коробки.

Модификации устанавливаемых коробок:

• Коробка «14»;
• Коробка «15»;
• Коробка «142»;
• Коробка «152»;
• Коробка «16»;
• Коробка «154»;
• Коробка ZF-9;
• Коробка ZF-16;

Модификация «14», это пяти ступенчатый механизм с редуктором. Пятнадцатая модель оснащена десятью ступенями, в состав конструкции входит двухступенчатый делитель, расположенный спереди. Механизмы относятся к первым коробкам, выпущенным для нужд КамАЗа. Управление устройствами происходит дистанционно, рычагом. Механический редуктор получает команды, поданные пневматическими и механическими устройствами, посредством селектора.

Коробка «142» (Артикул 142.1700025), это усовершенствованная модель четырнадцатой трансмиссии. Изделие оснащено пятью передними и двумя задними скоростями.

«152» модель (Артикул 152.1700156), это усовершенствованная пятнадцатая трансмиссия. Коробка совершает десять передних и два задних переключения. Кроме того, конструкция оснащается делителем для предотвращения потери мощности на сложных участках.

Характерно, что модели «четырнадцать» и «пятнадцать» полностью взаимозаменяемы с модифицированными трансмиссиями «142», «152».

Модификация «16» имеет восемь ступеней переключения. Также, предусмотрен редуктор и коробка понижения, которая крепится позади трансмиссии. Администрирование редуктором происходит с помощью штока, так же предусмотрена страховка неверного запуска реверса.

Модификация «154» совершает десять включений вперёд и два назад, отличие, это использование в конструкции конических подшипников. Механизмы снижают вес, внутреннее трение, увеличивают эксплуатацию, разрешают применять больший уровень нагрузок к изделию.

Коробки серии «ZF» это продукция, выпускаемая совместно с Немецкими партнерами, для изделий характерна точность и производительность, кроме того, в сравнении с другой продукцией изделия с теми же параметрами весят меньше. Модификация «ZF-9», совершает девять передних, одно заднее и дополнительное пониженное переключение.

Модификация «ZF-16» (Артикул 1341.002.073) располагает шестнадцатью передними передачами и одной задней, конструкция содержит делитель и мультипликатор.

Коробка КамАЗ ZF 9S:

Поскольку эксплуатация транспортного средства подразумевает постоянное изменение дорожных и нагрузочных условий, коробка КамАЗ так же подвергается изменениям. Так, на машины с меньшей грузоподъёмностью и меньшими испытываемыми нагрузками устанавливают изделия с меньшим количеством передач. Нагруженный транспорт, такой как автопоезда, тяжёлые самосвалы используют для передвижения 10 передач и более.

Замена подшипников

Необходимость поменять подшипник КПП возникает при износе этой детали, который можно определить по следующим признакам:

• шумы в двигателе
• самопроизвольное отключение передачи
• заклинивание подшипника при включении сцепления
• шумы в КПП

Износ подшипников может привести к критическим поломкам всей КПП: если на подшипнике есть трещины, разломы, то шестерни могут заклинивать. Также это может привести к неисправности диска сцепления.

Как поменять подшипник на КПП 154

Рекомендуется производить замену этой детали в специализированном центре, однако при наличии навыков и нужных инструментов это можно сделать самостоятельно.

Необходимо иметь съемник для подшипника, фиксатор пружин, устройство для блокирования первичного вала.

Для замены нужно совершить следующие действия:

• снять КПП
• застопорить валы
• вытащить подшипник из установочного гнезда
• очистить от загрязнений гнездо и вал
• поставить и опрессовать новый подшипник
• смазать все трущиеся детали
• заменить сальники привода

Инструкция

Теперь предлагаем узнать, как осуществлять запуск и в какой последовательности правильно включать передачи на камазовской коробке. В этом процессе есть определенные особенности, и процедура переключения скоростей отличается от легковых автомобилей.

Начало движения

Необходимо знать, как переключать скорости на КамАЗе. Начало движения на КамАЗе должно производиться на пониженной скорости

Обратите внимание — при трогании с места переключение передачи осуществляется при отключенном сцеплении. В камазовских коробках схема переключения осуществляется в несколько этапов, это связано с особенностями увеличения и понижения скоростей. Как включаются скорости на КамАЗе:

Как включаются скорости на КамАЗе:

1. Грузовик может быстро ехать по разным видам дорог, но на первом этапе, в соответствии со схемой, рекомендуется начинать движение на передаче 1В.
2. После этого производится включение передачи 2В.
3. На завершающем этапе трогания с места включается скорость 3В.

В соответствии с такой схемой движения, трогание с места производится на пониженной скорости. То есть рычаг переключения на коробке не нужно трогать вплоть до четвертой передачи. Для начала движения нужно увеличить частоту вращения коленвала примерно до семи тысяч оборотов (автор видео-урока о том, как переключаются скорости на КамАЗе — Никита Вагин).

Переключение скоростей

Теперь расскажем, как переключается КПП на КамАЗе, когда машина тронулась с места. Когда автомобиль разгонится, порядок переключения передач на КамАЗе следующий — 4Н-4В-5Н. Для активации второй скорости надо, чтобы частота вращения коленвала увеличилась до трех тысяч оборотов по тахометру. Учтите, что работа коленчатого вала играет основную роль. При правильном переключении скоростей вы сможете добиться экономии расхода горючего. При этом будет достигнута максимально экономичная работа мотора без простоев.

Задний ход

Что касается заднего хода, то в соответствии со схемой для его активации необходимо установить переключатель в нижнее левое положение. Активация задней передачи не допускается во время движения. Чтобы включить задний ход, полностью остановите автомобиль, после чего выполняйте маневр.

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

• трансмиссия стала оснащаться усиленным синхронизатором делителя;
• усилены шлицы, из коробки убраны их крепления;
• реализован другой метод фиксации шестеренок трансмиссии;
• высота зубьев КПП увеличена.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами

Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
2. Блок с шестеренками. Они предназначены для включения задней передачи.
3. Верхняя крышка агрегата.
4. Механизм переключения передач. Этот узел считается сборно-разборным.
5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель

Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор

Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Способы оплаты

Информация для физических лиц

Когда платить:

Полностью при покупке

ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
Частично при покупке, частично при поступления на точку транспортной компании. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! При полной и частичной оплате мы вышлем копию оформленной товарной накладной. Оригинал придет вместе с товаром

Информация для юридических лиц

Как получить счет?

Вышлите реквизиты фирмы на электронную почту, мы выставим счет и составим договор. Оплатите счет после подписания договора с обеих сторон.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Техника управления в сложных условиях

Безопасность движения зависит от многих факторов. Это и техническое состояние машины, и качество топлива, и квалификация водителя

Отдельное внимание уделяется внешним условиям, так как они могут резко измениться

Подъем

Заезд на горку должен сопровождаться включением пониженного режима H. Это даёт возможность легче преодолеть склон и препятствия, ведь трансмиссия начинает работать в полную силу.

• во время подъёма, особенно с грузом, переход с первой на вторую передачу должен проводиться с применением повторного выжима муфты;
• не отпускать педаль газа, чтобы обеспечить нормальную работу двигателя, предотвратить перебои;
• не допускать снижения оборотов за 2000 в минуту, иначе движок перегреется.

Спуск

Скат с горки должен осуществляться с обязательно заведённым силовым агрегатом. Отключать его ни в коем случае нельзя — это не легковушка! Так можно остановить работу усилителя, который заблокирует рулевое управление грузовика. Чем это грозит, остаётся только гадать.

Если возникнут сложности с тормозами, на Камазе имеется возможность подключения вспомогательной системы. Но в этом случае нельзя использовать муфту и переключать скорости.

Сильная пробуксовка колес

Пробуксовка колёс возможна на различных дорожных покрытиях, но часто такое происходит на льду. Поэтому зимой рекомендуется использовать цепи, увеличивающие коэффициент сцепления с дорогой. Если Камаз забуксовал, опытные водители рекомендуют убрать ногу со сцепления и задействовать дифференциал. На щитке имеется специальный регулятор, позволяющий это сделать. На панели включится индикатор.

В песке и грязи пробуксовка — верный способ застрять надолго. Если воспользоваться лопатой и домкратом, ситуацию можно исправить. Надо просто очистить песок под мостом автомобиля, и как можно сильнее увеличить вращение колёс. Безусловно, шины не должны быть низкопрофильными. Только внедорожные глубокопрофильные или та же цепь, аккуратно надетая на колёса.

Переключение при заносе

При заносе надо держать ногу на муфте, а руль поворачивать в сторону заноса. Этот приём позволит выровнять машину. Также рекомендуется включать дифференциал, а после преодоления заноса его разблокировать.

Инструкция по переключению КПП

Эксплуатация трансмиссии включает в себя три основных нюанса:

• правильность начала движения;
• особенности выбора и переключения скоростей;
• использование задней передачи.

Начало движения: на какой скорости трогаться?

После того, как двигатель запущен и мотор начал работать, движение должно начинаться на пониженной передаче. Трогаясь с места, включать скорость нужно только при выключенном сцеплении.

На трансмиссиях автомобилей КамАЗ схема включения передачи производится в определенной последовательности:

1. На первом этапе после начала движения нужно включить передачу 1В (повышенный режим первой скорости).
2. При увеличении скорости рычаг переводится в режим 2В.
3. На последнем этапе троганья с места производится активация передачи 3В.

Соответственно, на главной коробке не нужно трогать рычаг до четвертой скорости. Чтобы начать езду, необходимо увеличить уровень частоты вращения коленчатого вала до 7 тысяч оборотов в минуту.

Важно знать

Переход на вторую передачу во время движения возможен только после того, как количество оборотов на тахометре составит 3 тыс/мин.

Как правильно переключать скорости?

После разгона порядок, при котором включаются скорости, будет таким:

1. Производится переход на вторую пониженную ступень и активация четвертой скорости (4Н).
2. Затем активируется первичная ступень, при этом скорость передвижения должна оставаться четвертой (4В).
3. На следующем этапе нужно перейти на пониженную ступень и активировать пятую скорость (5Н).
4. Затем водитель возвращается на повышенную ступень, но транспортное средство продолжает двигаться на пятой скорости (5В).

Как включить задний ход?

Задний ход нужно включать, выставив рычаг коробки в левое нижнее положение. Активация реверсивного хода не допускается во время езды или если автомобиль катится. Для включения задней передачи нужно полностью остановить транспортное средство, а затем выполнить маневр.

Видео: правила переключения передач на КамАЗе

Никита Вагин в своем видеоролике подробно рассказал о том, сколько скоростей в КамАЗе, а также о схеме и нюансах их переключения

Таблица: неисправности коробки передач КамАЗ

Неисправность	Причина	Как устранить
Затрудненное включение всех передач, передача заднего хода и первая передача включается со скрежетом	Неполное выключение сцепления (сцепление ведет)	Отрегулировать свободный ход агрегатов привода сцепления
Включение передач с ударом и скрежетом	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки	Заменить синхронизаторы
Большое усилие на рычаге переключения передач	Загрязнение опор тяг дистанционного управления. Отсутствие или загустевание смазки.	Промыть опоры и заполнить их свежей смазкой 185
Включение передач с ударом и скрежетом в делителе	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки. Повышенное давление в пневмосистеме управления делителем. Разрыв мембраны редукционного клапана. Износ сухарей вилки переключения передач делителя.	Заменить синхронизаторы. Отрегулировать редукционный клапан или разобрать и промыть. Заменить мембрану. Отрегулировать зазор между кареткой и сухарем вилки переключения передач.
Самовыключение передач на ходу	Неполное включение передач из-за неисправности механизма переключения, износ вкладышей вилок или ослабления крепления вилок и рычагов.	Устранить неисправности, заменить изношенные детали.
Передачи не включаются	Разрушение подшипников шестерен ведомого вала. Износ или поломка деталей дистанционного привода управления коробкой. Поломка пальцев или фиксаторов синхронизаторов.	Заменить неисправные детали. Отрегулировать привод или заменить изношенные детали. Заменить синхронизаторы.
Не включаются передачи делителя	Заедание поршней воздухораспределителя. Разрегулировано положение упора клапана включения. Поломка упора клапана. Засорение пневмосистемы управления делителем. Обрыв троса крана управления делителем.	Разобрать, промыть и смазать смазкой 158 детали воздухораспределителя. Отрегулируйте положение упора клапана. Заменить упор. Промыть и продуть дроссель, воздухопроводы и клапаны. Заменить трос.
Повышенный уровень шума при работе коробки передач	Износ или поломка зубьев шестерен. Разрушение подшипников.	Заменить неисправные детали.
Течь масла из коробки передач	Износ манжет или потеря ими эластичности. Повышенное давление в картере коробки. Нарушение герметичности по уплотняющим поверхностям.	Заменить манжеты. Промыть сапун. Подтянуть крепежные детали, заменить прокладки.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

• 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
• 10 – отсутствует давление воздуха на главный клапан
• 13 – короткое замыкание в цепи подключения КОМ
• 21 – произошло быстрое замыкание сцепления
• 27 – нет сигнала в шину CAN
• 35 – неисправность выхода клапана Y3 (передний делитель)
• 63 – неполадка при отключении КОМ

Обслуживание и ремонт КПП на КАМАЗ

Коробка переключения передач нуждается в периодическом обслуживании, которое заключается в различных регулировках (регулировка привода переключения скоростей, хода рычага, зазора в клапане включения делителя и т.д.) и замене масла.

Замену масла в КПП рекомендуется проводить не реже одного раза в год, при этом максимально допустимый пробег между заменами масла составляет не более 90 000 км. В коробках КАМАЗов, работающих на строительных площадках, в карьерах и в других сложных условиях, масло быстрее приходит в негодность, поэтому его рекомендуется менять не реже 45 000 км пробега или через каждые 1000 рабочих часов. Однако периодичность замены масла может значительно отличаться от рекомендуемой — все зависит от условий эксплуатации автомобиля и модели установленной КПП.

Проверка уровня масла в КПП моделей 14 и 15 производится с помощью указателя, расположенного на пробке маслозаливной горловины. В моделях 161 и ZF уровень масла проверяется с помощью специальных контрольных отверстий, расположенных на корпусе КПП.

Замена масла должна производиться сразу после работы, когда оно теплое и обладает низкой вязкостью. Удаление масла из КПП осуществляется через сливные отверстия в нижней части корпуса коробки. В моделях 14 и 15 для этого откручиваются пробки в коробке и делителе (модель 15), в модели 161 дополнительно выворачивается масляный фильтр, а в моделях ZF выкручиваются пробки контрольных отверстий.

Далее необходимо провести работы в следующем порядке:

1. Заполнить КПП на КАМАЗе (и делитель) моторным маслом (около 12 литров);
2. Переключить коробку в нейтральное положение;
3. Завести двигатель и дать поработать на холостом ходу около 10 минут;
4. Слить масло;
5. Заполнить КПП специальным трансмиссионным маслом до необходимого уровня;
6. Завести двигатель и дать поработать на холостом ходу в течение 3-5 минут;
7. Проверить уровень масла;
8. При понижении уровня долить масло.

Если говорить о поломках КПП на КАМАЗах, то чаще всего они заключаются в износе деталей, в первую очередь — зубцов шестерней, подшипников валов и деталей привода. Эти проблемы решаются только заменой изношенных деталей.

Многие неисправности коробки (самостоятельное выключение и затрудненное включение передач, невозможность включения передач делителя и другие) возникают из-за разрегулирования механизмов привода и рычага переключения передач, изменения зазора в клапане включения делителя и т.д. Эти проблемы легко решаются простой регулировкой указанных деталей и узлов.

Еще в этом разделе
