Рулевое и тормозное управление
Рулевой механизм построен по принципу« винт – гайка-рейка с перекатывающимися шариками и сектор зубчатый. Его передаточное число – 2З,6. Имеется гидравлический усилитель рулевого привода, который скомпонован в виде единого агрегата: распределителя и силового цилиндра d=67,5 мм. Насос гидроусилителя – лопастной, двойного принципа действия, правого вращения, с клапанами-ограничителями максимального давления и производительности. Рулевая трапеция располагается за передним мостом.
Рабочие тормоза использованы на всех колёсах барабанные, с пневматическим приводом; есть вспомогательный моторный тормоз-замедлитель компрессионного типа с пневматическим приводом (в системе выпуска отработавших газов). Стояночный тормоз – барабанный, на трансмиссию, с приводом механическим. Кран тормозной – 2х секционный, поршневого вида. Его верхний цилиндр предназначается для управления торможением прицепа или полуприцепа, а нижний – торможением самого автомобиля. Диаметр поршня равен 15О мм, ход штока составляет 6О мм. Компрессор – 2х цилиндровый, 1-ступенчатый, с разгрузочным устройством и водяным охлаждением. Есть влагоотделитель с термодинамической очисткой сжатого воздуха от частиц воды и предохранитель спиртовой против замерзания конденсата.
Варианты и модификации
- КрАЗ-6437 — базовая модель, имевшая кабину КрАЗ-260 (с улучшенной внутренней отделкой кабины термоизоляционными материалами) и двигатель ЯМЗ-238Ф мощностью 320 л.с. Максимальная скорость — 60 км/ч. Выпускался в двух вариантах исполнения: с двускатной ошиновкой задних колёс (в этом случае использовались стандартные шины 12.00R20) или с односкатными колёсами 1300х530-533
- КрАЗ-643701 — модель с двигателем ЯМЗ-238ФМС мощностью 320 л.с. и новой кабиной, разработан в начале 1990-х годов. Максимальная скорость — 72 км/ч
- КрАЗ-64371 — лесовоз с турбодизельным двигателем ЯМЗ-238Д мощностью 330 л.с. и кабиной от КрАЗ-6322
- КрАЗ-64372 тип 1 «Лісник» — лесовоз грузоподъемностью 26,2 тонны, частично унифицированный по деталям с седельным тягачом КрАЗ-6446 (с кабиной от КрАЗ-6322, турбодизельным двигателем ЯМЗ-238ДЕ2 мощностью 330 л.с. и односкатной ошиновкой задних колёс)
- КрАЗ-64372 тип 2 «Лісник» — лесовоз грузоподъемностью 30,9 тонн, частично унифицированный по деталям с тягачом КрАЗ-6446 (с кабиной от КрАЗ-6322, турбодизельным двигателем мощностью 330 — 370 л.с. и двускатной ошиновкой задних колёс)
- КрАЗ-64372IK — лесовоз грузоподъемностью 31 тонна, с новой кабиной и турбодизельным двигателем мощностью 362 — 380 л.с.
Достойный наследник традиций
Необходимость модернизации вполне удачной для своего времени, но устаревающей по ряду технических параметров модели КрАЗ-214Б напрашивалась в середине 60-х годов, и к 1967 году кременчугские автомобилестроители освоили серийный выпуск новой модели полноприводного трехосного тяжеловоза. При этом конструкция грузовика подверглась значительным изменениям.
КрАЗ-214Б из музея завода
Внешне новый КрАЗ мало чем отличался от своего предшественника. Пожалуй, лишь новые широкопрофильные шины указывали на принадлежность грузовика к новой модификации. Именно благодаря шинам грузовик и получил свое прозвище «лаптежник», прижившееся у всех тех, кто эксплуатировал этот автомобиль.
ЯМЗ-238
Сравним некоторые технические характеристики старой и новой модификаций. Максимальная скорость возросла с 55 км/час до 70 км/час, при этом расход топлива сократился со 120 до 70 литров на 100 километров. Больше на полтонны, в сравнении с предыдущей моделью, при примерно одинаковой снаряженной массе.
Однако шины ВИ-3 отличались не только своим рисунком протектора и шириной. На автомобиле, впервые в истории грузовиков марки КрАЗ, была внедрена централизованная система регулирования давления шин, управление которой осуществлялось с рабочего места водителя. Например, при движении по глубокому снегу или зыбучим пескам водитель мог снизить давление в шинах в течение всего нескольких минут с 3,8 до 1,0 атмосфер.
При этом давление шин на опорную поверхность увеличивалась на 70 %. В результате этого давление колес на грунт уменьшалось, способствуя увеличению проходимости грузовика. В этом и заключается принцип работы системы централизованного регулирования давления шин.В 1979 году, на двенадцатый год серийного производства, на 255-ом стала устанавливаться и более эффективная двухконтурная тормозная система.
Руководство по эксплуатации
Инструкция по эксплуатации содержит следующие рекомендации:
- Движение допускается начинать только после прогрева дизеля до температуры 40-50°С. Не разрешается длительная работа мотора, имеющего температуру ниже 75°С, под нагрузкой.
- Давление в системе смазки не должно падать ниже 1 кгс/см² на оборотах холостого хода.
- При движении вездехода «накатом» запрещается включать нейтральную передачу в раздаточном редукторе.
- При буксировке автомобиля скорость не должна превышать 20 км/ч, рычаг раздаточной коробки должен находиться в нейтральном положении.
- При эксплуатации машины в холодное время года следует отключать масляный радиатор от системы смазки.
- Запрещена эксплуатация грузовика с неисправным гидравлическим усилителем рулевого управления.
- Не допускается включение переднего моста и активация блокировки межосевого дифференциала в момент пробуксовки колес и при движении по дорогам с твердым покрытием.
- После остановки мотора следует отключить батареи от бортовой сети при помощи штатного выключателя.
- Применение моторного тормоза допускается кратковременно и только при включенной передаче.
Назначение
КРАЗ 255 – это классический вездеход для самых сложных дорожных условий. Автомобиль имеет множество как гражданских, так и военных специальностей. В народном хозяйстве автомобиль использовался на лесозаготовках, в геологоразведовательной отрасли, на производстве и различных видах строительства, в сельском хозяйстве и авиационном обеспечении.
В военной области грузовик используется для перевозки людей с экипировкой, транспортировки различного вооружения, а на шасси устанавливается инженерное оборудование и военные системы различного назначения (от зенитных пушек до систем РЭБ-радиоэлектронной борьбы). На протяжение длительного периода времени автомобиль закупался Странами Латинской Америки, Китаем, Пакистаном, Индией и практически всем «социалистическим лагерем» что красноречиво говорит о его высоких эксплуатационных качествах практически в любых погодных и климатических условиях.
https://youtube.com/watch?v=9AHBFYnD6zI
колеса краз Лучшее видео смотреть онлайн
2 г. назад
On my channel You may watch a lot of funny, interesting, extreme videos from tournaments and just rides of Ofroadmasters club. My populars: …
5 г. назад
вырубка толстых слоев резины на старой покрышке . изготовление нового протектора.
2 г. назад
КрАЗ-255Б — советский тяжёлый грузовой автомобиль-вездеход с колёсной формулой 6 × 6. Предназначен для…
4 г. назад
awsome Kraz 255B V8 Truck — Hello and welcome to the Car Acceleration TV Channel. The KrAZ 255 B (Ukrainian КрАЗ-255 B) is a russian / ukrainian 6×6 …
5 г. назад
Изготовление колеса для бумажной модели краз 255.
4 г. назад
Наши помощники.
4 мес. назад
грузовики как : Урал , КамАЗ , КрАЗ , МАЗ И Т.Д , а также видео про бездорожье России , крайний север на внедоро…
2 г. назад
Гордость советского автопрома грузовики КрАЗ Вот это мощь созданная с умом и душой.
3 г. назад
How i build radio control model of truck kraz 255
4 г. назад
Бытует мнение, что советская автомобильная промышленность всегда находилась в арьергарде мирового технич…
5 г. назад
Технология обдирки шины ВИ-3 КрАЗ -255. Станок для обдирки шин. Видео. Technology roughing tyres VI-3 KrAZ -255. A machine for Stripping tire.
7 мес. назад
Упустили краз раздатка вылетела.
1 г. назад
КрАЗ-255Б (народные прозвища: «лаптёжник», «лапотник», «лапоть», «луноход») — советский тяжёлый грузовой…
3 г. назад
1 г. назад
Мытьё и протирка.
2 г. назад
Источник новости: https://myalexandriya.blogspot.com/2016/12/pod-aleksandriyey-perevernulsya-na-kryshu-mnogotonnyy-kraz.html.
3 г. назад
Один из методов обдирки шины от автомобиля ГАЗ-66. С помощью такой технологии из обычного колеса автомобиля…
luchshee-video.ru

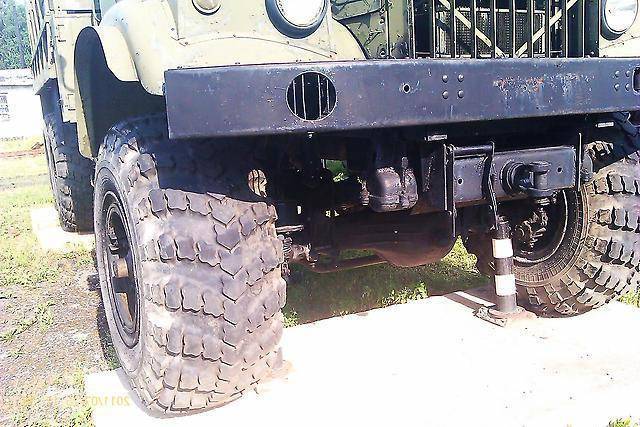

Подвеска и ходовая часть
Рама грузовика состоит из лонжеронов швеллера № 3ОВ, соединённых 5-ю штампованными поперечинами. К ней прикреплены передний и задний бампера (если только это не седельный тягач КрА3-255В – там задних бамперов нет) с устройствами тягово-сцепными.
Передняя подвеска – это 2 продольных полуэллиптических рессоры, края которых вмонтированы в резиновые подушки кронштейнов опорных демпфирующих. Плюс 2 гидравлических телескопических амортизатора двухстороннего действия.
Подвеска задней тележки – балансирная, на 2 продольных полуэллиптических рессорах, края которых свободно опираются на цилиндрические поверхности спец опор. Усилия от толчков, реактивных и тормозных моментов передаваемы 6-ю реактивными штангами.
Колонна КрАЗ-255В перевозит трубы в сложных условиях.
Колёса бездисковые, со съёмными бортовыми кольцами. Размеры обода: 44О-5ЗЗ мм. Запасное колесо размещено за кабиной, с правой стороны, на держателе, снабжённом подъёмным механизмом. Шины на колёсах камерные, широкопрофильные, с внедорожным направленным протектором.
Давление в шинах переменное: номинальное З,5 кгс/кв.см, снижаемое при необходимости до 1,О кгс/кв.см. Размер шин 1ЗОО х 5ЗО… 5ЗЗ, модель: ВИ-З. Норма слойности шин: HC-12. Система регулировки давления воздуха в шинах – централизованного типа, состоящая из крана золотникового типа для управления давлением, с клапаном-ограничителем; кранов колёсных и манжет устройства уплотнительного в ступицах колёс.
Руководство по эксплуатации
Инструкция по эксплуатации содержит следующие рекомендации:
- Движение допускается начинать только после прогрева дизеля до температуры 40-50°С. Не разрешается длительная работа мотора, имеющего температуру ниже 75°С, под нагрузкой.
- Давление в системе смазки не должно падать ниже 1 кгс/см² на оборотах холостого хода.
- При движении вездехода «накатом» запрещается включать нейтральную передачу в раздаточном редукторе.
- При буксировке автомобиля скорость не должна превышать 20 км/ч, рычаг раздаточной коробки должен находиться в нейтральном положении.
- При эксплуатации машины в холодное время года следует отключать масляный радиатор от системы смазки.
- Запрещена эксплуатация грузовика с неисправным гидравлическим усилителем рулевого управления.
- Не допускается включение переднего моста и активация блокировки межосевого дифференциала в момент пробуксовки колес и при движении по дорогам с твердым покрытием.
- После остановки мотора следует отключить батареи от бортовой сети при помощи штатного выключателя.
- Применение моторного тормоза допускается кратковременно и только при включенной передаче.
Дополнительное оборудование, заправочные емкости и ходовые характеристики
Автомобиль оборудуется двумя баками, в каждый из них помещается 165 л дизельного топлива. Запас хода равен приблизительно 750 км на двух полных заправочных емкостях.
Расход топлива составляет приблизительно 30-40 л на каждые 100 км пути. Для разворота КрАЗу понадобится 14,5 метров свободного пространства.
Допустимые крены двигателя позволяют преодолевать подъемы с довольно большим уклоном – до 58о, причем с полной нагрузкой (она составляет 7 500 кг). При необходимости КрАЗ-255 может легко преодолевать небольшие броды глубиной не более 1 м.
КрАЗ-255 оснащается различным дополнительным оборудованием, которое делает эксплуатацию проще и добавляет функциональности машине:
- седельно-сцепное устройство;
- лебедка;
- предпусковой подогрев двигателя;
- система регулировки давления воздуха в шинах.
Автомобиль довольно габаритный, поэтому литраж заправочных емкостей довольно велик. Их следует заливать в следующем количестве:
- 51 л тосола или антифриза в систему охлаждения;
- 32 л моторного масла необходимо для качественной смазки двигателя во время работы;
- 3,9 л – для нормальной работы гидроусилителя;
- 16 л масла требуется для смазки раздаточной коробки;
- 1,25 л масла заливается в картер рулевого управления;
- каждый мост требуется наполнить 12-ю литрами специального трансмиссионного масла;
- 0,75 л понадобится каждому амортизатору для нормального функционирования.
Несмотря на год разработки грузовика и использование в конструкции устаревших систем, его до сих пор продолжают эксплуатировать. Причин тому много.
В первую очередь, это надежность и ремонтопригодность: благодаря простоте конструкции выполнять как мелкие ремонтные работы, так и капитальные, довольно просто.
На сегодняшний день легко найти все необходимые комплектующие к КрАЗу-255.
Также модель выгодно отличается от своих аналогов довольно низкой ценой: стоимость подержанного автомобиля может колебаться в очень широких пределах (от 300 до 800 тыс. рублей в зависимости от состояния), что является довольно весомым аргументом в пользу его приобретения.
Посмотрим следующее видео и изучим технические характеристики КрАЗа-255 б1:
Об истории одного из мощнейших «проходимцев» советской эпохи
На конвейере Кременчугского автозавода КрАЗ-255 «получил прописку» в июле 1967-го года, а днём начала его массового серийного производства стало 8 августа того же года. В 1975 году грузовику КрАЗ-255Б был торжественно присвоен Государственный Знак качества СССР – один из самых почётных и узнаваемых до сих пор знаков особого отличия советских времён. С 1967 до 1979 гг. производился КрАЗ-255Б, который отличался от последующих машин данной модели отсутствием раздельного привода рабочих тормозов.
Пик производства грузовых автомобилей данной модели пришёлся на конец 70-х / начало 80-х годов. Тогдашние объёмы производства находились на уровне 7,5-8 тысяч автомашин КрАЗ-255 в год. Заявленный предприятием рабочий ресурс КрАЗов-255 планомерно повышался: в первую пятилетку производства модели он составлял 80 тыс. км, у выпущенных в 1970-х годах – 125 тысяч километров, а вначале 1980-х годов был доведён до 140 тысяч км пробега.
Автомобили первых лет выпуска (до 1970-х годов) отличались также формой фар: на них размещались фары с отдельными корпусами обтекаемой формы, а поворотники – каплевидной формы – ставились отдельно от фар. Впоследствии светотехника была объединена: и фары, и указатели поворотов стали ставить в короба прямоугольной формы, металлические.
КрАЗ-255Б с раздельной светотехникой старого образца.
С учётом всех модификаций, за все годы выпуска – до окончательного снятия с производства в 1993-м году Кременчугским автозаводом было сделано 160 732 автомобиля семейства КрАЗ-255. Причём доля военных и гражданских машин была примерно равной: около 82 тысяч грузовиков и шасси завод поставил в Советскую армию и армии дружественных стран; остальные ыли предназначены для использования в различных отраслях хозяйства. На экспорт за годы выпуска ушло около 30-ти тысяч автомобилей. Их поставили в более чем 50 стран на всех континентах Земли (за исключением Австралии).
Неприхотливый, надёжный и невероятно живучий грузовик отлично проявил себя в любых экстремальных природно-климатических и дорожных условиях, от Крайнего Севера до африканских и азиатских пустынь. Он участвовал в боевых действиях и миротворческих миссиях, ликвидации последствий различных природных и техногенных катаклизмов, освоении и разработке месторождений в труднодоступных районах Севера, Сибири, Дальнего Востока.
Это интересно: Технические характеристики популярных моделей японских экскаваторов Комацу на гусеничном и колесном ходу: разбираемся вместе
Эксплуатационные параметры и особенности двигателя КрАЗа-255
В качестве силовой установки в автомобиле используется двигатель с отличными рабочими величинами под названием ЯМЗ-238. Год разработки – 1950-й, его сконструировали на Ярославском моторном заводе.
В качестве топлива применяется самый обычный дизель
Причем качество его не важно: в рабочей камере одинаково хорошо сгорит как топливо класса ЭКТО, так и старая советская солярка
Предлагаем рассмотреть достоинства культиваторов Викинг 685 и других предшествующих моделей.
Из следующей статьи вы узнаете технические характеристики КамАЗа-53215.
ЯМЗ-238 имеет следующие особенности конструкции:
- современная версия оснащается турбонаддувом (ранее данная опция не устанавливалась);
- двигатель может оснащаться 6-ю или 8-ю цилиндрами;
- количество рабочих тактов – 4;
- в качестве системы питания используется механический ТНВД;
- блок цилиндров изготавливается из чугуна;
- охлаждается работающий двигатель при помощи жидкости;
- все цилиндры располагаются друг по отношению к другу под углом 90 градусов V-образным способом;
- тип нижневального механизма – OHV с верхним расположением клапанов;
- расстояние от нижней до верхней мертвой точки – 140 мм.
Так как в качестве системы питания камер сгорания используется самый обычный, механического типа ТНВД, то каждый цилиндр оснащается своей собственной насосной станцией. Все они осуществляют непосредственный впрыск.
Именно за счет этого достигается столь большой крутящий момент – 1 765 Н×м. Мощность двигателя ЯМЗ-238 (базовой его версии) составляет 177 кВт или 240 л. с.
Непосредственно в развале блока цилиндров расположились впускные магистрали. OHV находится рядом с коленчатым валом. В движение он приводится при помощи пары шестерен, которые крепятся в передней части корпуса самого двигателя.
Количество клапанов – пара на каждый рабочий цилиндр.
Особое внимание конструкторы уделили шатунным рейкам: они расположены по отношению к коленчатому валу под углом 90 градусов. Именно это позволяет обеспечить полностью синхронные вспышки, что делает работу двигателя очень равномерной и тихой
Сами гильзы цилиндров изготавливаются из высокопрочного чугуна, благодаря этому ресурс двигателя увеличивается во много раз, что позволяет осуществлять капитальный ремонт всего один раз на 800 тыс. км пробега.
Коленчатый вал выполнен из высокопрочной стали методом горячей штамповки. Четные и нечетные по счету кривошипные механизмы располагаются друг по отношению к другу под углом в 180 градусов (находясь при этом в одной плоскости).
Совсем недавно были выпущены КрАЗы с новыми, модифицированными двигателями на основе ЯМЗ-238. Конструкция их позволяет выполнять экологические нормы ЕВРО-3.
Дальнейшая модификация для соответствия более высоким экологическим нормам практически невозможна по заявлению разработчиков. Тем не менее данная силовая установка продолжает использоваться практически во всех моделях КрАЗа.
Максимальная скорость, развиваемая грузовиком, равна 71 км/ч. До 60 км/ч время разгона составляет 40 с.
Грузовая платформа
Грузовая платформа у автомобиля КрА3-255Б металлическая, с откидным задним бортом. В передней части пола предусмотрен лючок для обслуживания лебёдки. Грузовая платформа снабжена дополнительными съёмными решётчатыми бортами с откидными боковыми скамейками, дугами, тентом, брызговиками и спецкреплениями для шанцевого инструмента. В передней части платформы сделаны гнёзда для установки дуг при снятом тенте. Площадь платформы – 11,4 м2, её объём со стандартными бортами — 4,О5 м3, с бортами надставными – 1О,5 м3. Внутренние размеры грузовой платформы следующие: 4,566 м длина, 2,5 м ширина, 0,355 высота низких бортов и 0,924 высота бортов решётчатых. Погрузочная высота платформы: 1,64 м.
История модельного ряда
КрАЗ 255 вполне мог стать отражением Советствого Союза. Такой же большой, мощный, и прочный как танк, для которого не существует преград. В первую очередь производство ориентировалось на использование техники в случае боевых действий.
Кроме того, в те времена страна активно осваивала земли крайнего Севера. Государство нуждалось в технике, которая позволила бы в условиях полнейшего бездорожья, переправлять большие грузы из разработок карьеров на станции приема – быстро, четко и наверняка. Именно поэтому Кременчугский автозавод получил задание от партийного совета разработать транспорт, который бы удовлетворял потребности промышленности Севера.
Так инженеры начали свою работу, а в конце 70х годов, (1967) свет увидел КрАЗ-255, который после ряда испытаний был признан автомобилем идеальным для транспортировки грузов на Севере.
За вклад в развитие страны конструкторский центр завода бывшей УССР получили высокие государственные награды.
Затем происходили изменения по оптимизации расхода топлива, мощности и других технических показателей. До тех пор пока в начале 90х годов прошлого века КрАЗ-255 не был снят с производства, в связи с отсоединением УССР от России. На смену ему пришли другие модели. А сейчас КрАЗ-255 можно только перекупить с рук у тех, кто еще пользуется данной техникой.
Искусство[]
Автомашины КрАЗ-255Б участвовали в съёмках значительного количества советских фильмов.
- КрАЗ-255 снялся в начале клипа «Wild Dances» украинской певицы Русланы.
- Топливозаправщик на базе КрАЗ-258 с прицепом ТЗ 22 снялся в клипе группы «t.A.T.u.» «Нас не догонят».
- КрАЗ-255 и другие модели, выпускаемые заводом, легли в основу компьютерной игры-симулятора «KRAZ» от компании 1С.
- Песня группы «Шмели» «КрАЗ-255».
- Песня днепропетровской группы ТОК — КрАЗ (кавер-версия Rammstein — Mein hertz brennt)
- Художественный фильм «Мимино».
- В игре SpinTires. Одна из самых неприхотливых машин в игре, имеет 3 звезды(из 5 звезд). Соперничает с машинами Урал-4320 и Камаз-6522
Расширение модельного ряда
С самого начала серийного производства КрАЗ-255Б позиционировался в качестве базовой модели, на основе которой стало формироваться семейство грузовиков различного назначения.
Первым из «собратьев» оказался седельный тягач КрАЗ-255В, который предназначался для буксировки полуприцепов массой до 26 тонн при максимальной нагрузке на седло в 8 тонн. В гражданском варианте тягач, в основном, использовался в версии трейлера, перевозящего гусеничную строительную технику. Значительное количество тягачей поставлялось в подразделения Советской Армии, где они применялись для буксировки полуприцепов со спецтехникой и ракетно-артиллерийским вооружением.
седельный тягач КрАЗ-255В
Третьим автомобилем в семействе 255-ых стал промышленный лесовоз КрАЗ-255Л, выпуск которого был освоен заводчанами в 1969 году. Лесовоз стал единственным полноприводным грузовиком, выпускаемым на Кременчугском автозаводе, предназначенным только для нужд народнохозяйственного комплекса страны. В комплекте с прицепом-роспуском марки ТМЗ-803 производства Тавдинского машиностроительного завода, тягач-лесовоз предназначался для перевозки до 40 кубических метров кругляка. Прицеп-роспуск в незагруженном состоянии мог перевозиться на платформе тягача.
В том же 1969 году появилась интересная модификация КрАЗ-255БС в северном исполнении. Серийно эта машина не выпускалась, однако один из ее любопытных элементов вскоре появился на всех серийных «Лаптежниках». Упомянутый элемент – это специальные надставки на передних крыльях, в которых устанавливались головные фары. Из-за своей коробчатой формы эти надставки прозвали скворечниками. Эти надставки своими пустыми глазницами, при отсутствии оптического элемента, действительно напоминали скворечники.
Сегодня КрАЗ практически невозможно представить без этих самых «скворечников», а первые версии 60-х годов без этого незатейливого элемента едва ли кто сейчас помнит. Таким образом, северная версия, так и не пойдя в серию, способствовала появлению на всех КрАЗах выпуска 70-80-х годов этой характерной «визитной карточки».
Позже, рядом со «скворечниками» на передних крыльях вездеходов появились специальные габаритные указатели в форме пружинного штыря с пластиковым шарообразным наконечником. Этот элемент среди водителей получил название «усы». Габаритные штыри помогали водителю осуществлять маневрирование. После того, как семейство 255-ых стало комплектоваться двумя широкими прямоугольными зеркалами заднего вида, классический, знакомый всем образ кременчугского «Лаптежника» был сформирован окончательно.
