Описание и устройство снегоуборщика для мотоблока
Основание лыж изготовлено из деревянных брусков, к которым крепятся накладки из пластика. В данном случае использованы короба от электропроводки.
В качестве основной детали поворотного желоба, который отбрасывает снег, используется кусок пластиковой трубы, с диаметром 160 мм. Желоб, который выбрасывает снег, крепится к этой трубе. Ширина лопатки шнека должна быть меньше диаметра желоба, благодаря чему будет осуществятся выброс снега.
Для изготовления рамы используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них устанавливается быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 на продольных уголках рамы.
В данном случае использовали такой принцип работы снегоуборщика. Колеса ему особо не нужны, только для передвижения по сараю. Поэтому вместо колес установлены лыжи, которые позволяют при наклоне снегоуборщика вперед счищать с дорожек снег. Если наклонить назад, снег можно откидывать поэтапно, в случае небольшого покрова снега. В будущем можно модернизировать в самоходный снегоуборщик с одной широкой гусеницей, особо ничего при этом не переделывая.
После покраски, сделанный снегоуборщик будет выглядеть как фирменный.
Принцип работы со снегоотвалом для мотоблока
Отвальную лопату мотоблока перед выполнением своих функций необходимо правильно установить. Она руками поворачивается в правую сторону либо в левую сторону на угол до 30°. Процесс регулирования положения заканчивается установкой подходящего угла и фиксацией лопаты в избранном расположении при помощи шплинтов. Площадь захвата снегоотвала для мобильного силового агрегата обычно составляет один метр (отдельные модификации могут иметь иные значения) при толщине материала лопаты от 2 до 3 мм. В промышленных условиях данные приспособления производятся из стали высокого качества.
Что потребуется для самостоятельной сборки?
Прежде, чем переделать культиватор в снегоуборщик, изготовителю нужно подготовить и изучить схемы. Чертеж должен быть рядом с ним на протяжении всей сборки. В таком случае изготовитель всегда сможет узнать правильный порядок установки и метод фиксации тех, или иных деталей в общее устройство самоделки.
Помимо схем, для непосредственного изготовления снегоуборщика из хозяйственного культиватора потребуются такие материалы:
- цельный лист кровельного железа – нужен для сборки отдельных элементов рамы и заборного ковша машины из культиватора;
- стальные профильные трубы с разным диаметром – требуются для сборки и соединения деталей каркаса;
- лист фанеры и отрезок транспортерной ленты – нужны для сборки гусениц снегоуборщика;
- стальные уголки – потребуются для усиления каркаса;
- гайки и болты разного диаметра – нужны для фиксации деталей снегоуборщика.
С инструментов нужно подготовить:
- ключи, съемники и отвертки;
- электрическая дрель и комплект сверл;
- молоток, киянка и напильник;
Все работы по самостоятельной переделке культиватора в хозяйственный снегоуборщик лучше всего выполнять в закрытом помещении.
Типы устройств для механизированной уборки снега
Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.
Снегоуборочные машины по принципу действия делят на:
- шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
- отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
- лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
- воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.
Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.
Особенности воздушно-роторного снегоуборщика
Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.
Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.
Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.
К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

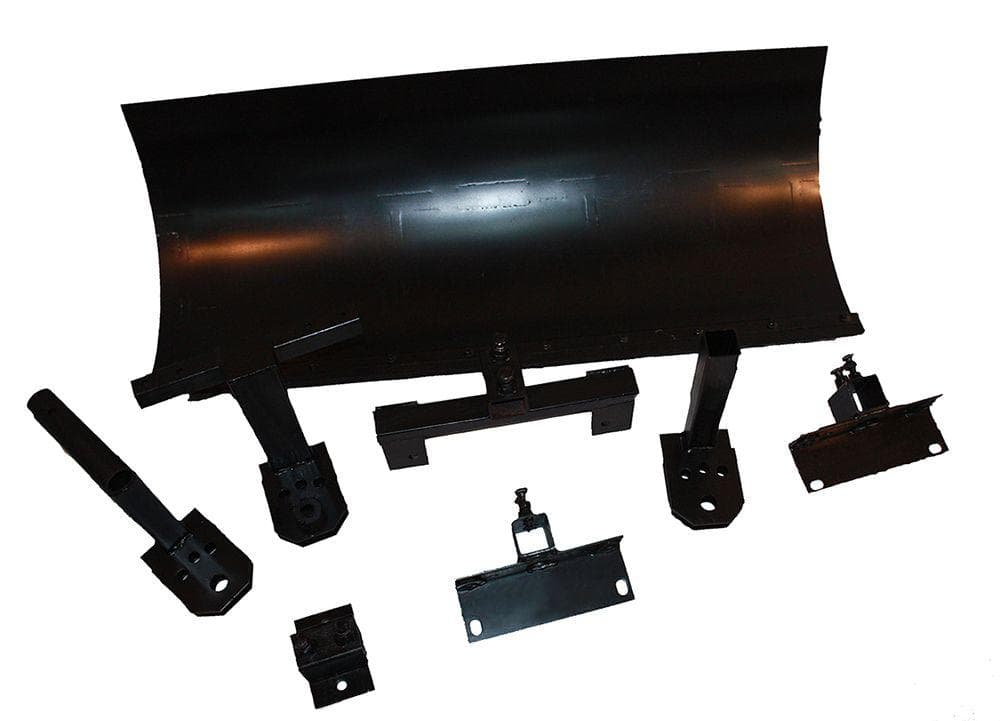

Лопата-отвал – простейший снегоуборщик
В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.
К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.
В чем главное преимущества такого механического устройства?
Благодаря своей универсальности, хороший снегоуборщик на основе мотоблока способен справляться с самыми разными задачами, не ограничиваясь исключительно придомовой территорией. Многие модели мощных и широких снегоуборщиков способны отличным образом убирать даже весьма значительные площадки – парки, скверы, беговых и велосипедные дорожки. Вследствие этого снегоуборщики также широко применяются не только фермерами и обычными частниками, но и коммунально-бытовыми хозяйствами.
Широкий выбор отечественных и зарубежных моделей
Каждый наш соотечественник найдет сегодня на рынке навесные снегоуборщики для таких популярных мотоблоков, как Нева, Салют, Урал, Крот, Каскад, а также зарубежных моделей SunGarden, BCS, Grillo и так далее. При выборе подходящего агрегата следует внимательно смотреть на его технические характеристики, а также поставленные перед ним задачи. Ведь брать очень дорогой и слишком мощный снегоочиститель для обычной придомовой территории просто нерационально.
Здесь хорошо подойдет и модель с невысокой мощностью, которая также хорошо справиться с поставленной задачей.
В чем преимущество использования гусениц для мотоблока читайте в статье.
Особенности эксплуатации снегоочистителя
Стандартные параметры снегоочистителя:
- ширина захвата очистительного гребня составляет порядка 65 см;
- выброс снега осуществляется в нижней части раструба на расстояние до 9 метров;
- для лучшего сцепления с поверхностью устройство может быть дополнительно оснащено грунтозацепами;
- во время работы при экстремально низкой температуре (ниже -20°С) необходимо применять синтетическое масло;
- угол поворота снегоочистителя составляет обычно порядка 90° от направления движения самого мотоблока.
Работать со снегоочистителем совершенно несложно, однако для этого нужно не забывать соблюдать технику безопасности. Современный снегоуборочный мотоблок имеет невысокий вес, а также довольно легкое управление. Медленный ход позволяет надежно удерживать его в руках, постепенно направляя в нужную сторону. Единственное, нужно не забывать о сильной струе выбрасываемого из-под шнека снега, а поэтому держаться на расстоянии от хрупких стекол и окон дома.
С помощью хорошего и практичного снегоуборщика можно оперативно убирать не только рыхлый, но и слежавшийся, плотный снег, однако для этого следует выбирать навесные устройства с мощными гребнями. Прочный валовый механизм с острыми ножами иногда не боится даже случайного попадания камней и мусора, вследствие чего его можно использовать даже на неровной местности. В то же время наиболее востребованной модификацией для обычных частных хозяйств остается снегоочиститель шнекового типа, цена которого является вполне умеренной и доступной для многих.
Конструкция самодельного снегоуборщика
Как основу я использовал фланцевый асинхронный трехфазный электрический мотор мощностью 2.2 кВт. дающий 3000 об/мин (1). На его вал напрессовал шкив от автомобиля ВАЗ (2), к шкиву приварил 4 лопасти размером 12×15 см каждая, стальные, толщиной 3 мм.
Вокруг получившегося «вентилятора» собрал корпус с направляющими снег лопастями (тоже из стали 3 мм) и трубой для выброса снега.
ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ
Корпус закрепил на фланце мотора четырьмя болтами М10.
Трубу (3) – канализационную пластиковую, длиной 30 см – закрепил в деревянной детали, выпилив требуемое по размеру отверстие электрическим лобзиком. Надежное крепление обеспечили вкрученные с трех сторон саморезы. Деревянную часть с трубой такими же саморезами закрепил на корпусе вентилятора. На эту трубу (для направления потока снега) надел полуотвод (4) того же диаметра на 120°.
К корпусу вентилятора приварил направляющие полозья из стального уголка 35 мм и руль (5) – водопроводную трубу диаметром 20 мм, на котором закрепил пакетный выключатель (6).
При работе выяснилось, что на мотор идет слишком большая нагрузка. Проблему удалось решить, удалив две из четырех лопастей вентилятора. На производительности снегоуборщика это не сказалось.
Принцип работы снегоуборочного мотокультиватора
Снегоуборщики из культиватора пользуются популярностью, так как именно с их помощью можно отбросить снежные массы на наибольшее расстояние. Иногда оно достигает 12 метров. Такая снегоуборочная машина имеет стандартный корпус из метала, внутри которого помещен шнековый вал с возможностью к вращению.
Снег отбрасывается на большое расстояние за счет мощных толчков, которые обеспечиваются за счет наличия надежных переходников и ремней в системе. Для активации работы устройства требуется произвести соединение двух валов (мотоблока и снегоуборщика) через ременную передачу.
Что такое снегоуборочная насадка на мотоблок
Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:
- работает в паре с мотоблоком;
- крепится спереди;
- прост в обслуживании.
Насадка для уборки снега Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.
При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.
Подготовка к изготовлению
Прежде, чем переделать культиватор в снегоуборщик, оператору нужно изучить детальные схемы
Очень важно, чтобы чертеж вовремя подсказал изготовителю изначально правильный порядок действий при монтаже и способы крепления той, или иной детали в общее устройство самодельной машины
Для работы понадобятся:
- гаечные ключи для болтов разных размеров;
- электродрель,
- болгарка по резке металла;
- разные отвертки;
- молоток и несколько напильников;
- плоскогубцы;
- ручные тиски;
- аппарат для сварки с цепями разных размеров;
- электроножовка.
Из требуемых материалов для работы нужно купить:
- стальные уголки разного диаметра;
- цельнометаллический лист;
- пара листов цельной фанеры;
- транспортерная металлическая лента;
- комплект закрытых подшипников.
При монтаже некоторых деталей нужно избегать влаги, поэтому собирать машину на улице не рекомендуется.
Изготовление снегоуборщика – порядок действий
При изготовлении самодельной снегоуборочной машины необходимо строго придерживаться определенного алгоритма действий. Это поможет вам не ошибиться и сделать надежный самодельный агрегат «два в одном». Работа должна выполняться в таком порядке:
- В первую очередь нужно сделать раму машины. Для этого лучше всего сварить между собой металлические уголки. Труба, имеющая диаметр около 2 см, может использоваться в качестве ручки. Из трубы также можно сделать вал шнека. При этом главное, чтобы изделие обладало диаметром не менее 4 см;
- Посередине трубы потребуется сделать сквозной разрез – он будет использоваться для монтажа стальной пластины, имеющей размеры 17×27 см. Эта пластина будет играть роль своеобразной лопатки, которая отбрасывает снежные массы при помощи вращательных действий вала;
- Снег не сразу попадает в место расположения лопатки, так как для этого потребуется двухзаходный шнек. Для его изготовления можно взять боковую часть старой покрышки, или транспортерную ленту, толщиной 1 см. Возьмите не более 50 см ленты и лобзиком вырежьте из нее 4 кольца, диаметром 28 см каждое;
- К несущей части конструкции следует прикрепить платформу для мотора от культиватора. Для этого приварите к трубе 2 уголка и установите конструкцию перпендикулярно к пластине;
- Далее необходимо установить в вал закрытые подшипники. Немного пропилите концы вала и несколько раз постучите их молотком. Если аккуратно выполнить эту процедуру, то диаметр вала станет немного меньше. Вы также должны заранее подготовить свободное место для монтажа шпонки. Для этого нужно проделать паз с одной из сторон вала;
- Чтобы агрегат максимально быстро и плавно передвигался по снегу, его лучше оставить без колес. Вместо них советуем установить лыжи. Их тоже можно сделать самостоятельно, вырезав детали из деревянных брусков;
- К нижней поверхности каждой из лыж нужно прикрепить пластиковую планку. Это прибавит плавности хода. Вы также можете сэкономить, используя вместо планок металлические коробы от электрической проводки;
- Отбрасывание снежных масс осуществляется посредством поворотного желоба. Для его изготовления лучше всего взять канализационную трубу, диаметром от 16 мм и больше;
- Для фиксации поворотного желоба на основании нужно подсоединить трубу небольшого диаметра к шнеку, после чего приварить к конструкции сам желоб;
- К желобу потребуется приварить небольшой кусок канализационной трубы, которая будет служить регулятором направления выброса снежных масс;
- При соединении всех элементов конструкции обязательно проследите, чтобы ширина шнековой лопатки была немного меньше диаметра желоба. Так вам удастся обеспечить быстрый вывод снега без его задержки в рабочем отверстии;
- Для придания агрегату эстетичного внешнего вида, его внешние элементы можно покрасить. Краска также защитить машину от воздействия коррозии.
По окончанию сборки снегоуборщика его потребуется протестировать. Для этого пройдитесь с ним по двору, захватывая, для начала, небольшое количество снега. После этого можно перейти к уборке твердых залежавшихся масс.
При эксплуатации самодельной снегоуборочной машины следует придерживаться ряда важных правил. В первую очередь обязательно позаботьтесь о том, чтобы все подшипники были защищенными от попадания на них снега и влаги.
После каждой эксплуатации основные узлы агрегата нужно проверять на наличие мусора. Все образовавшиеся отверстия следует немедленно заделывать, иначе внутренние детали снегоуборщика окажутся под угрозой
Внимание также требуется уделять лыжам агрегата – следите за тем, чтобы на них не появлялись трещины, которые могут привести к деформациям деталей
Полезные советы и предупреждения
Все используемые подшипники обязательно должны быть закрытыми. Это поможет ликвидировать риск попадания снега на их поверхность. Некоторые материалы можно приобрести в авто-магазине. Особенно они важны для приведение шнека в движение за счет цепи и ремня.
Для этого требуются такие элементы: подшипники, шкивы и ремни. Чтобы применять как можно меньше сил при уборке снега, необходимо установить снегоуборщик на лыжи, так как они лучше всего скользят по ровной поверхности. Если вы заинтересовались постройкой агрегата с нуля, то советуем вам пройти по данной ссылке, где содержится схема снегоуборщика своими руками.
С помощью поворотного желоба можно регулировать не только направления выброса снега, но и дальность расстояния, на которое он отбрасывается. Именно его длина оказывает влияние на то, как далеко снег будет отлетать. При работе с мотоблоком нужно особенно внимательно следить за его внутренним устройством.
Каждый раз необходимо проверять отсутствие засорений, а также незамедлительно заделывать всевозможные отверстия, через которые снег или другие элементы могут попасть во внутреннюю конструкцию системы.
Как полностью очистить снег культиватором с щетками
Только что выпавший снег или остатки снежных масс после уборки больших скоплений данных осадков можно легко смести с асфальта или другой поверхности, используя подходящую насадку на снегоуборщик. Для полной ликвидации снега подходят щетки с повышенной жесткостью и возможностью постоянного вращения.
Также вращающаяся жесткая щетка помогает совершать уборку снега мягко, то есть не травмирует и не деформирует покрытие в процессе работы. Такую щетку обычно закрепляют под навесом, прямо под на вращающемся валу.
С помощью такой щетки уборка снега осуществляется не только качественно, но и быстро. За один проход можно добиться полной ликвидации снега на территории более 1 м. Угол захвата можно сделать таким, как удобно работнику. Есть три варианта расположения щетки: слева, справа и по центру.
Навесное оборудование в случае применения вращающейся жесткой щетки также можно легко задействовать для усовершенствования комфортабельности условий при проведении уборки снега, так как высоту расположения щетки можно регулировать по своему усмотрению.
Как бороться с большими снежными завалами?
Если снег уже мокрый или лежит достаточно долго, то полностью удалить его жесткими вращающимися щетками невозможно. Потребуется специальная лопата для снега. Она имеет подвесную конструкцию и оснащена специальными ножами, упрощающими работу.
Если использовать такую насадку к мотоблоку, он из далека будет схож с небольшим бульдозером. По техническим возможностям также прослеживаются несомненные преимущества: взрыхление слоя снега с последующим захватом и перенесением в отвал происходит очень просто.
Специальная лопата снегоуборщика
Нижняя грань лопаты обязательно обивается резиновой лентой. Это помогает защитить поверхность дороги и само устройство от возможных механических повреждений. Снежная лопата прикрепляется к устройству за счет универсальной сцепки. За один раз поверхность очищается на 1 м в ширину.
При работе есть возможность установить отвал вертикально, а также переместить в 3 направлениях. Мотоблок, который работает с такой лопатой, может перемещаться со скоростью 2-7 км/ч. Не забывайте, что данный агрегат рассчитан на мотоблок Крот, но если вы не имеете в своём арсенале данное устройство, то можете приобрести снегоуборщик для мотоблока Нева, который гораздо чаще встречается на территории нашей страны.
Роторный снегоуборщик для мотоблока своими руками: чертежи и фото примеров
Имея в наличии рабочий мотоблок и чертежи, роторный снегоуборщик для мотоблока своими руками – задача вполне посильная. Используя схемы сборки, вы можете изготовить недостающие элементы прибора и использовать устройство по назначению
При этом, подбирая чертеж для работы, обращайте внимание на указанные параметры изделия. Взяв в руки чертеж, вы увидите, что в обязательном порядке на нем изображены все необходимые детали с указаниями их размеров в миллиметрах
Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру).
Основная часть любого снегоуборщика – шнек. Для его изготовления используем трубу и полудиски, выполненные из листовой стали толщиной 2 мм. Диски навариваются на трубу, образуя двухстороннюю спираль в правой и левой частях
Для того чтобы конструкция получилась прочной, местам сварки нужно уделить особое внимание
Шнек для роторной снегоуборочной насадки изготовленный вручную
Следующий этап – обеспечить подвижность шнека. Для этого используют шарикоподшипники 203. Воспользовавшись болтами и гайками, их корпуса нужно прикрепить к боковым частям снегоуборщика. Таким образом шнек будет вращаться и подавать снег, который подрезает, на ротор.
В качестве основы под ротор вполне подойдет котел из алюминия, объемом в 20 л. Используя четырехмиллиметровые заклепки, он крепится к передней стенке корпуса. Так, попадая в барабан, снег будет выбрасываться лопатками на расстояние в несколько метров (обычно от 3 до 5 м).
Также стоит обратить внимание на организацию крутящего момента, который передается к снегоуборщику от мотоблока. Он передается непосредственно от самого двигателя мотоблока к его валу, который уже соединен с валом самого снегоуборщика
Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф.
Схема приводного вала. 1 — ведущая звездочка; 2,4 — корпуса подшипников скольжения; 3 — вал; 5 — приводная звездочка; 6,9 — призматические шпонки; 7 — масленка; 8 — подшипниковая втулка; 10— фиксатор
Сам корпус снегоуборщика легко изготовить по схеме, используя стальные листы, толщиной 2 мм. Для скрепления отлично подойдут заклепки по 4 мм в диаметре, а также винты М4.
Подготовка к изготовлению
Прежде, чем переделать культиватор в снегоуборщик, оператору нужно изучить детальные схемы
Очень важно, чтобы чертеж вовремя подсказал изготовителю изначально правильный порядок действий при монтаже и способы крепления той, или иной детали в общее устройство самодельной машины
Для работы понадобятся:
- гаечные ключи для болтов разных размеров;
- электродрель,
- болгарка по резке металла;
- разные отвертки;
- молоток и несколько напильников;
- плоскогубцы;
- ручные тиски;
- аппарат для сварки с цепями разных размеров;
- электроножовка.
Из требуемых материалов для работы нужно купить:
- стальные уголки разного диаметра;
- цельнометаллический лист;
- пара листов цельной фанеры;
- транспортерная металлическая лента;
- комплект закрытых подшипников.
При монтаже некоторых деталей нужно избегать влаги, поэтому собирать машину на улице не рекомендуется.
