Конструкция рулевого управления самодельного минитрактора

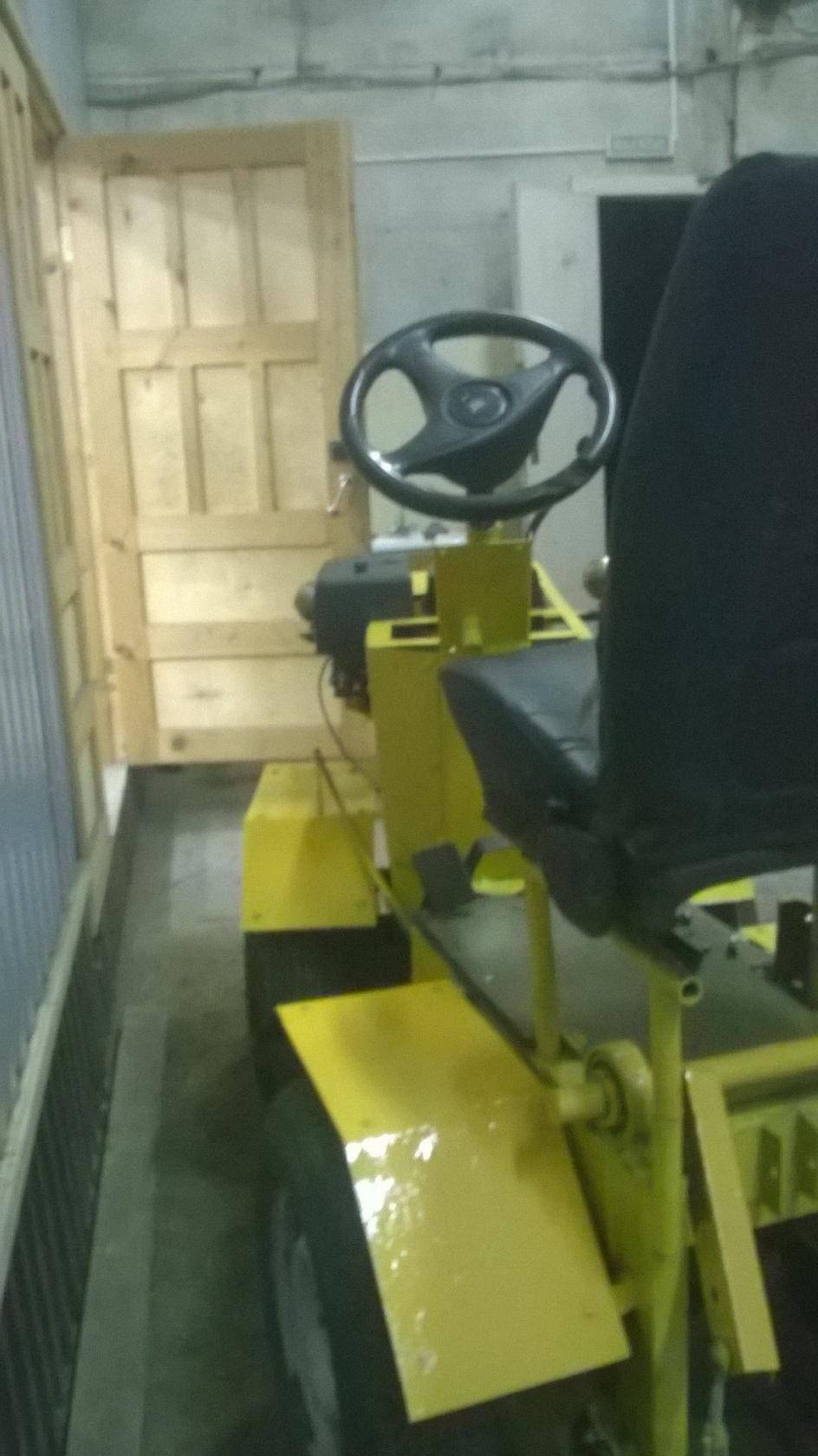

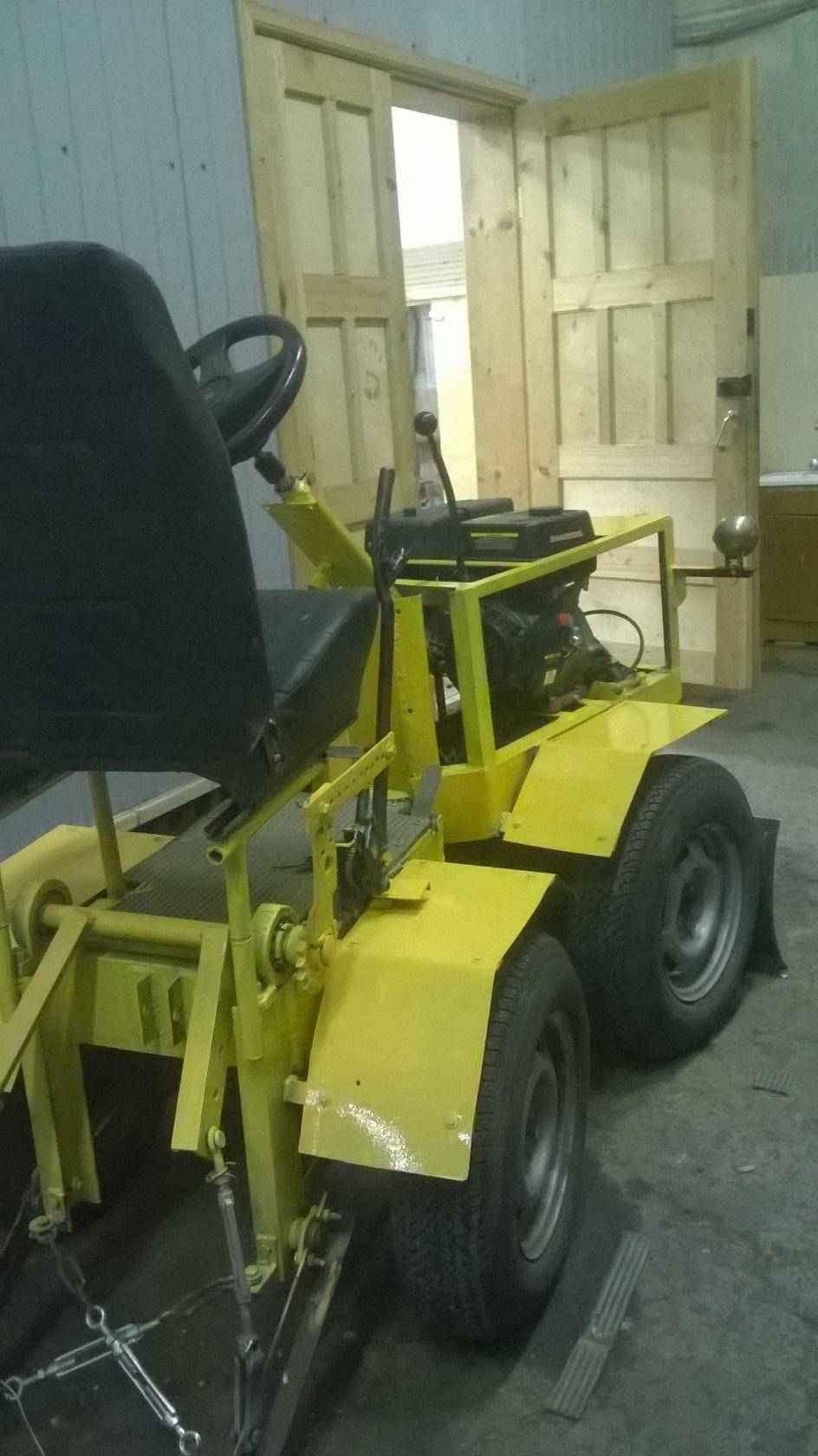

минитрактора.самоделки.гараж и все вокруг его! | Автор топика: Андрей

Эдуард (Padmadharini) ,, Трактор и переломка,, а может трактор-переломка!? !?

Андрей (Grzegorz) нет трактор и каракат

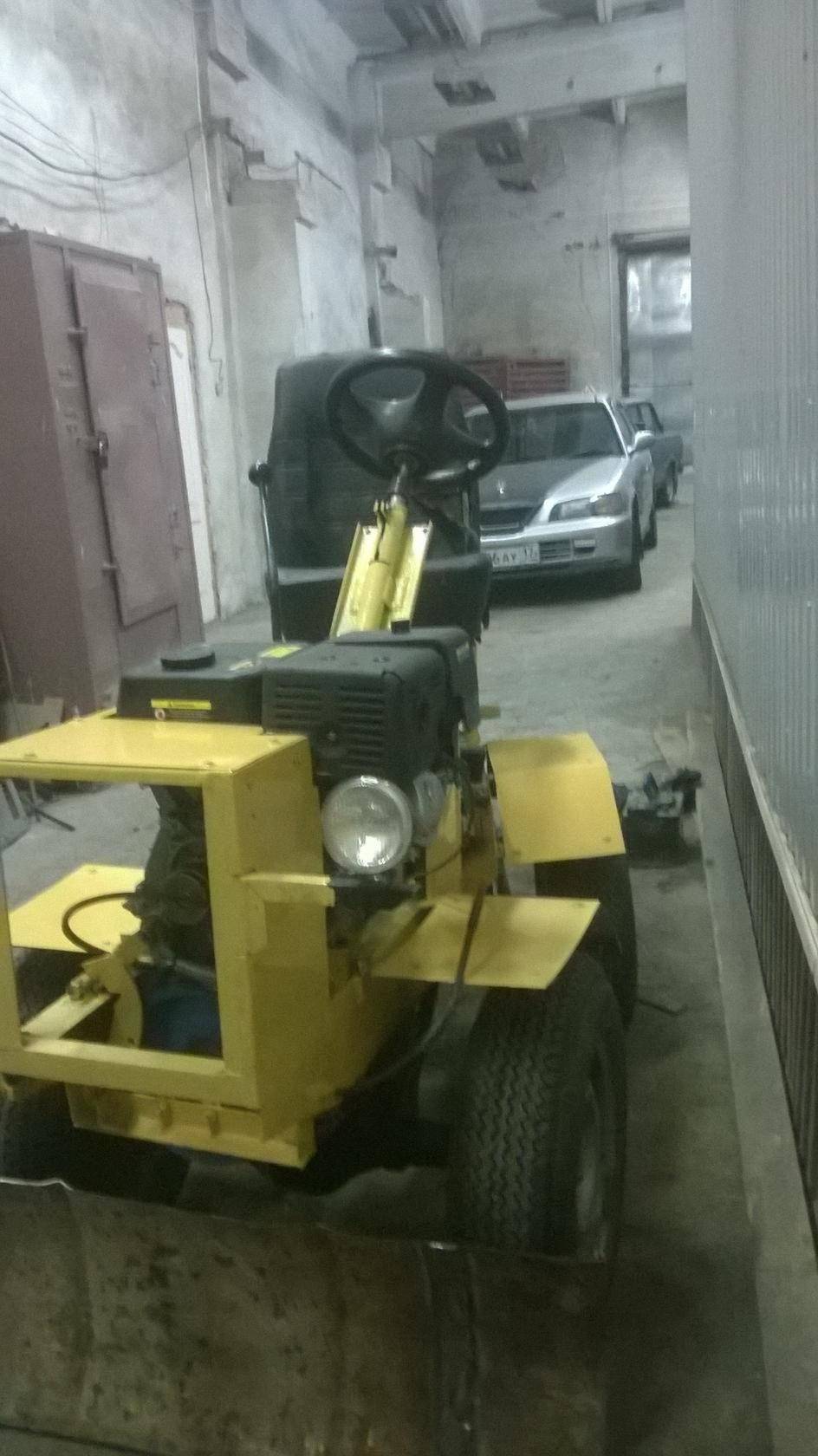

Андрей (Grzegorz) забыл написать на тракторе стоит дв. 15 лс. дури в нём немерено.

Эдуард (Padmadharini) Это много, у меня 6, 5.

Эдуард (Padmadharini) Что за краска.

Андрей (Grzegorz) рассчитан на пахоту..простая ПФ-115. она рассчитана на метал

Эдуард (Padmadharini) Я хочу купить 3в1 краску.Грунтовал.

Андрей (Grzegorz) нет не грунтовал она и так хорошо ложится.

Эдуард (Padmadharini) Понятно.

Эдуард (Padmadharini) Ради интереса, как мыл и где раму, мосты, КПП? У меня замасленны мосты и КПП, думаю, на мойку ехать.

Евгений (Mehbub) так то все клас вот только звезды в холостую больше не порти

Эдуард (Padmadharini) Какие звезды.

Евгений (Mehbub) к которой приварен рычаг навески

Эдуард (Padmadharini) Все, увидел ведущих звезду от Ижа.

Андрей (Grzegorz) мойкой с авто-шампунью

Андрей (Grzegorz) да вал на навеске от комбайна. хотел сперва сделать передачу цепью но не получилось. звёздочки и цепь от иж..

Василий (Dolly) Молодец.

Роман (Daleel) Узел перелома на тракторе с чего сделан

Андрей (Grzegorz) ступица волга

Трансмиссия

Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет минитрактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант – полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие, но они тяжелее, расход получившегося трактора будет выше, а вся его мощность будет использоваться редко.

Хороший элемент для соединения валов – упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, т.к. нагрузки там существенно выше, и муфта их не выдержит. Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного минитрактора получают путем обрезания чулков моста (сужая ее) или изготавливая проставки для крепления колес (расширяя), т.к. номинальная колея УАЗика – 1445мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

Конструктивные особенности

Гидравлика на мини-трактор работает по тому же принципу, что и все другие подобные системы. В ней присутствует гидронасос, нагнетающий давление в системе и заставляющий двигаться жидкость по ней. Он соединяется с источником наполнителя, в качестве которого выступает расширительный бак. Данный узел приводится в движение посредством передачи крутящей силы от дизельного двигателя путем ременной или механической связки с валом или трансмиссией.

Хотя система называется гидравлической, она наполняется маслом. Оно имеет меньшую температуру кипения, подходящий коэффициент расширения и служит смазочным средством для подвижных частей механизма.

Для передачи жидкости по системе используются гибкие шланги с усиленными стенками. Все их соединения герметичны и укреплены. По ним под воздействием давления масло поступает в гидрораспределитель с плавающим положением, а затем в гидроцилиндры, выполняющие роль поршней. Поршни совершают механическую работу, которая приводит в движение соответствующее навесное оборудование.

Некоторые модификации гидравлических механизмов предполагают интеграцию в систему гидропривода колес. Эта инсталляция дополняет тормозную систему трактора, что облегчает использование тормозов, особенно в самодельной аграрной технике. Гидравлическая навеска может применяться и для облегчения рулевого управления, выступая в данном случае в качестве гидроусилителя. Данные особенности конструкции гидравлической системы мини-трактора позволяют контролировать работу всех навесных механизмов, собственных узлов автотехники и эффективно выполнять поставленные задачи.

Для того чтобы собрать гидравлику на мини-трактор своими руками, понадобятся составные части механизма, произведенные на заводе с применением специального оборудования:

• гидронасос;
• гидрораспределитель;
• крепления шлангов;
• гидроцилиндр;
• другие составные части, которые невозможно изготовить в домашних условиях.

Перечисленные элементы можно приобрести в магазине в комплектном сборе или демонтировать со старой специализированной техники, остальную же крепежную конструкцию спроектировать и собрать своими руками.

Плюсы и минусы самодельного минитрактора

Популярность самодельных минитракторов для домашнего хозяйства объясняется их преимуществами:

1. Удобство. Благодаря этому приспособлению, сельскохозяйственные работы выполняются быстрее и не утомляют.
2. Простота эксплуатации. Трактор-самоделка отличается компактными размерами, поэтому не требует отдельного помещения для хранения. Запчасти для замены можно купить в магазине — они продаются вместе с мотоблоками (Нева, Скаут, Зубр), из которых и собирают минитрактор.
3. Расширенный функционал. Вместе с этим приспособлением можно использовать различное оборудование. Самодельный трактор подходит для применения плуга, культиватора, бороны, картофелесажалки и т. д. Некоторые разновидности можно переделывать в подъемные краны.
4. Экономия. Цена минитрактора в магазине достаточно высока, поэтому иногда лучше приобрести мотоблок и доработать его самостоятельно. Многие детали в этом случае обходятся бесплатно, поскольку допускается использование запчастей от старой техники.
5. Знание конструкции. При самостоятельной переделке мотоблока в минитрактор владелец будет знать все особенности конструкции. Это позволит ему устранять неполадки в работе самому, не обращаясь в специальные сервисы.

К недостаткам таких изделий относится их невысокая надежность. В домашних условиях нельзя изготовить технику, схожую по качеству с магазинной. Использование подержанных деталей при работе только уменьшает надежность. Нехватка навыков может стать причиной нарушений в функционировании машины.

Основные разновидности самодельных тракторов:

1. Многофункциональные машины.
2. Минитракторы для уборки мусора и покоса травы.
3. Райдеры.

Первый вид представляет собой машину для обработки почвы, убора мусора, срезания травы. Самодельный полноприводный трактор, как правило, оснащают мотором средней мощности. Он может справляться с площадью в 6 Га. На него возможно устанавливать навесное оборудование, позволяющее расширять спектр выполняемых целей — допустим, шнекороторный снегоочиститель или даже ковш экскаватора.

Заднеприводные микротракторы могут предназначаться для исполнения более узкого перечня задач, включающих обрабатывание площади до 2 Га или обустройства газонов — его можно оборудовать почвофрезой для обрабатывания земли, косилкой.

Райдеры вносят удобрения, осуществляют обработку территории ядохимикатами. Они могут оборудоваться допустройствами для реализации иных целей, когда нужно обрабатывать небольшой земельный участок.

Рабочий чертеж, подготовка инструмента и деталей

Первый этап работы часто вызывает недоумение. Есть мастера, не имеющие специального образования. Однако они способны создать шедевр из кучи металлолома. Весь процесс сборки они держат в голове и до конца сами не знают, что у них получится.

Профессиональный подход всегда предполагает наличие чертежа. Он позволяет выполнять работу поэтапно и заранее понимать, какие детали необходимо приобрести. Поэтому лучше набросать чертеж и схему сборки.

Инструмент, который потребуется в процессе работы, есть практически у каждого. Нужно приготовить:

• дрель;
• машинку с отрезным кругом, в народе ее называют «болгаркой»;
• сварочный электрический аппарат;
• гаечные ключи разных размеров.

В принципе, сборка может производиться любым способом. Если сварочного аппарата нет и не получится его найти, можно всю конструкцию крепить на болты. Необходимо приготовить сверла, электроды, болты и гайки. Кроме того, пригодится солидол или масло для смазки.

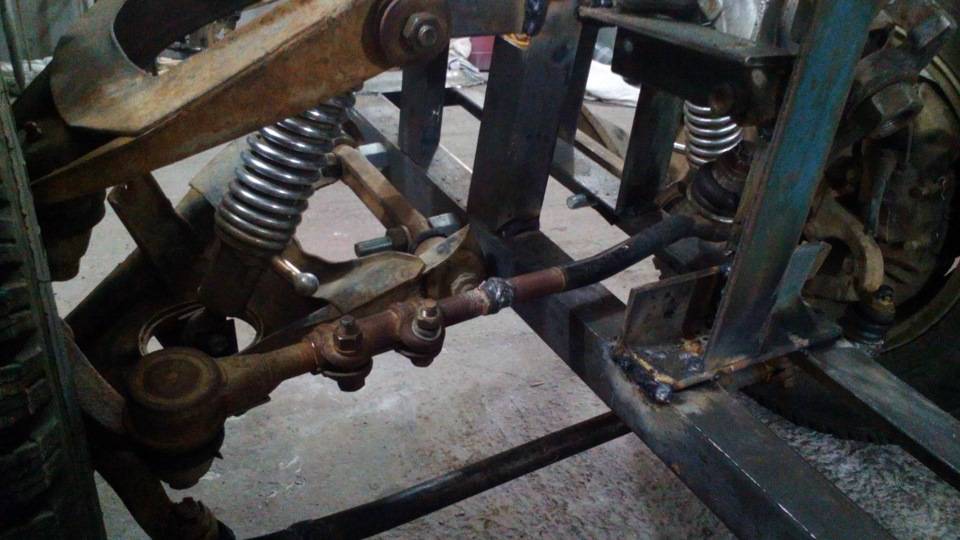

Создание рулевого управления основывается на принципе, который используется в отечественных автомобилях ВАЗ или ГАЗ-53. Можно брать уже готовую систему и подгонять ее по размеру. Обычно требуется укоротить вал. Управляться машина может и с помощью рулевых тяг. На раме должна быть укреплена и развернута к оператору коробка передач. Тормоз применяется барабанный гидравлический. Вместе с гидравлической системой нужно купить насос, который будет обеспечивать правильное движение масла по системе. Перед началом работы необходимо определить, какая нагрузка будет на минитрактор и какова мощность мотора.

Это интересно: Инструкция по самостоятельному ремонту основных рабочих узлов трактора Т-40

Основа от переднеприводного семейства ВАЗ.

Рулевая рейка в сборе имеет необходимые точки крепления к раме трактора. Потребует значительного уменьшения длин рулевых тяг, для уменьшения габаритной ширины трактора. Штатные рулевые валы укорачиваются. Для этого их отрезают в нужный размер и сваривают, либо изготавливают из подходящих по длине резьбовых шпилек или труб.

Поворотные кулаки дорабатываются установкой обрезанных полуосей в ступичный узел детали. На раму мини трактора устанавливаются кронштейны с верхними поворотными точками крепления кулаков. Тем самым создается вертикальная ось вращения поворотного кулака со ступицей. Для обеспечения вращения в узле без зазоров, рекомендуется использовать отрезанные части с установленным шаровым пальцем, которые крепят в верхнее и нижнее отверстия кулака.

Доработав рулевые тяги из рейки до нужной общей длины, изготавливаются точки крепления рейки к раме трактора. Рейка закрепляется.

В зависимости от размещения двигателя мини трактора и выбранного угла наклона рулевого колеса, на специальные кронштейны с подшипниками (скольжения или качения) устанавливаются рулевые валы. Их размещение не должно перекрывать ремонтный доступ к деталям двигателя.

На ступицы устанавливаются колеса требуемого размера, и проверяется максимальный угол поворота колес. Параллельность установки колес регулируется гайками рулевых тяг.

В процессе работы, детали рулевого механизма лучше крепить временными сварными прихватками, и проверять работоспособность всего узла с вывешенными колесами. Чтобы при управлении трактором сохранялось прямолинейное движение, геометрически выверенные точки установки очень важны. Окончательно обваривать кронштейны крепления узлов рулевого управления можно после проверки работоспособности всего механизма.

Выбор деталей от заднеприводных Жигулей, позволяет добиться наименьшей габаритной ширины мини трактора. Принципиально от вышеописанной процедуры отличается использованием рулевого редуктора вместо рулевой рейки, иной конфигурации рулевых тяг.

Мини трактор эксплуатируется на минимальных скоростях в полевых условиях, поэтому изготовление рулевого управления самостоятельно вполне допустимо для каждого, кто привык работать со слесарным инструментом, и имеет навыки сварочных работ.

Самодельная тракторная техника, изготовляемая на базе мотоблоков, оснащается передним управляемым мостом. Для создания рулевого управления самодельного минитрактора используются механические и гидравлические узлы от серийной техники.

Дополнительная информация

Довольно часто используется инерционная муфта сцепления. В ней рычаги связываются с ведомыми валами и дополняются кулачками. Эти кулачки сила инерции загоняет в пазы, размещенные на чашевидной полумуфте. В свою очередь, эта полумуфта соединяется с ведущим валом. Рычаги крепят на общую ось, размещающуюся в прорези ведомого узла.

Ведущую полумуфту оснащают радиальными инерционными пальцами. Они крутятся, и одновременно действуют на промежуточный элемент. Такой элемент через шлиц сообщается с ведомым валом. Дополнительно промежуточный стакан с хвостовиком из шлица входит в соприкосновение с осью, фиксируя рычаги в зажатом состоянии. Удерживать их нужно до тех пор, пока ведомый вал не раскрутится.

Но все же большинство людей отдает предпочтение привычному дисковому сцеплению. Чтобы оно хорошо работало, придется отрегулировать деталь сразу после установки. Регулировки повторяют и позже, уже в ходе эксплуатации, через примерно одинаковые промежутки времени. При этом следят, чтобы педаль ходила свободно. Если регулировка не помогает, последовательно проверяют:

• техническое состояние подшипников;
• исправность дисков;
• возможные неполадки чашки и пружин, педали, тросов.

О том, как сделать сцепление на мини-трактор своими руками, вы можете узнать далее.

Что собой представляет трактор переломка

По конструкции и габаритам переломка есть не что иное, как обыкновенный мини-трактор. Обычно такая техника выпускается на базе мотоблока. Бывает самодельный трактор с переломной рамой заводского изготовления или собранный в домашних условиях из старых запчастей. Существует еще третий вариант переломки. Агрегат собирают из мотоблока, а запчасти используют из продающегося специального комплекта для переделки.

По производительности и ряду характеристик трактор самодельный уступает переломке заводского изготовления. Но есть у самоделки и свои плюсы:

• Грамотно собранная техника по функциональности способна превзойти мощные заводские мини-трактора, а стоимость самодельного агрегата во много раз меньше.
• Функциональность трактора переломки может быть существенно расширена под свои требования. Умельцы приспосабливают к технике те механизмы, которые помогают выполнять нужные работы.
• Расходы, понесенные во время самостоятельной сборки трактора, окупятся за 1 год. А если дома имеется много запчастей от старой техники, то агрегат обойдется хозяину практически бесплатно.

Недостатком самодельного трактора можно считать отсутствие нужных запчастей. Если их все придется покупать, то экономии никакой не будет. Тогда лучше сразу приобрести мини-трактор заводского изготовления.

Инструкция по изготовлению адаптера

Теперь расскажем о том, как самостоятельно выполнить для своего маленького трактора передний адаптер с рулевым управлением.

https://youtube.com/watch?v=vqr-DWeO6cs

Для производства адаптера для мотоблока с рулевым управлением вам будут необходимы такие материалы:

• Два одинаковых колеса на оси. Радиус колес колеблется в границах 15−18 дюймов. Могут сгодиться колеса даже от старой советской «Волги».

• Подшипники для рулевой колес и колонки.
• Сталь для рамы (швеллер, труба или уголок).
• Элементы крепежа (шайбы, болты, гайки).
• Смазочные материалы (литол или солидол).
• Расходные материалы (сверла, электроды, диски для болгарки).
• Комплект гаечных ключей.
• Болгарка.
• Сварочный аппарат.
• Дрель.

Перед началом работ важно учесть, что колеса должны иметь не очень большой или маленький радиус

Алгоритм действий

Приступаем к изготовлению навесного оборудования для мотоблока.

Чертеж схемы адаптера к мотоблоку

Для изготовления рулевого адаптера для мотоблока потребуется рама со втулкой и вилкой. Это обеспечит свободное вращение мотоблока посредством руля.

1. Все будет начинаться с изготовления рамы. Выполнить ее можно из нарезанных кусков выбранной стали требуемой длины. Металл можно разделить болгаркой и скрепить элементы электросваркой или болтами.

2. Далее сооружаем ходовую часть. Если мотор вашего мотоблока располагается впереди, следовательно, размер колеи необходимо обуславливать основными колесами. Задние устанавливаются к раме при помощи оси. Создать ее можно из фрагмента трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На них и будут устанавливаться колеса. Если двигатель мотоблока располагается сзади, то тогда ширина колеи обязана быть больше, в противном случае минитрактор не будет способен нормально держать ход в период работы. В подобной ситуации базовые колеса мотоблока оптимальнее будет снять и заново установить, но уже на более просторный мост.
3. Чтобы сделать руль к агрегату, не требуется дополнительно снимать рукоятки у автомобиля или мотоцикла. Хватит использования рукоятки. Иначе говоря, у оператора будет возможность управлять минитрактором рулем, который на вид напоминает мотоциклетный. Впрочем, с ним оператору не удастся нормально сдавать назад. Именно поэтому предпочтительнее будет смонтировать рулевую колонку на минитрактор.
4. При эксплуатации цельнометаллической рамы рулевое регулирование будет интегрироваться с передней осью мотоблока. Можно изготовить шарнирно-сочлененную опору, тогда управляющая колона будет вращать переднюю полураму целиком. Для этого мастеру понадобится прикрепить зубчатую шестерню к передней полураме. Вторую шестерню устанавливают на рулевую колонку.
5. Сиденье, которое можно предварительно снять с какого-нибудь легкового автомобиля, нужно приварить к раме салазки. Мастеру необходимо проследить, чтобы оно регулировалось, в особенности при управлении передним адаптером, прикрепленным к мотоблоку.
6. Если вы намереваетесь применять минитрактор для работы с плугами и культиваторами, то вам потребуется дополнительное приваривание кронштейна. Для работы с навесным приспособлением необходимо смонтировать вспомогательную гидравлическую систему. Насос для нее можно без проблем демонтировать с сельскохозяйственной техники. Если вам предстоит работа с полуприцепами, то необходимо позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также успешно может быть позаимствован от легкового автомобиля.
7. Крепление (сцепку) можно выполнить своими руками. Для этого понадобятся чертежи, которые легко разыскиваются в статьях по верхним результатам нужной темы. А мы поговорим о том, как именно осуществить сцепку.

Важно проследить за те

На этом монтаж переднего адаптера на мотоблок типа «Нева» окончен. После завершения сборки останется только в обязательном порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После этого сборку адаптера можно оценивать как завершенную. Теперь можно благополучно заниматься требуемыми работами по земельным участкам с помощью новой техники.

Гидростатическая трансмиссия как прорывная конкурентная технология

Конец 2010-х годов: мировой финансовый кризис ударил по России, курс доллара вырос в 1,5 раза. Объем рынка строительно-дорожной техники в целом и в бульдозерной тематике, в частности, упал в 5–7 раз, впоследствии начав расти только в 2011 г. Но как известно, кризис – это и лучшее время для роста, и для принятия нестандартных решений. Руководство «ДСТ-УРАЛ» принимает решение о разработке нового серийного бульдозера, способного полностью заменить устаревшую конструкцию с механической трансмиссией.

В то время на рынке бульдозеров легкого и среднего класса, как в мире, так и России, преобладали машины с классической гидромеханической трансмиссией либо с устаревшей механической. Конструкторами завода был проведен глубокий анализ преимуществ и недостатков всех видов трансмиссий. В результате выбор пал на гидростатическую трансмиссию (по-научному правильно называть ее гидрообъемным приводом передачи мощности, но из-за перевода с английского языка прижился термин именно ГСТ – гидростатическая трансмиссия).

В тот момент в России были попытки сделать массовый бульдозер с ГСТ: в начале 2000-х годов был разработан ТС10 «Добрыня» производства ЧСДМ (г. Челябинск), позже документация на эту машину была передана на ХТЗ (г. Харьков) и в «Орёлдормаш» (г. Орёл), где появилась модернизированная версия Б-100. Но эти машины не выдержали проверку временем и к 2010 г. уже практически не выпускались.

Среди мировых производителей полностью на ГСТ-приводе свои трактора делали фирмы Liebherr, Case, John Deere и New Holland. Крупнейшие производители в лице Caterpillar и Komatsu, а также массовые производители китайских тракторов данную трансмиссию на тот момент всячески критиковали и в своей технике практически не использовали. Но как показало время, гидростатический привод доказал свою конкурентоспособность как в экономическом, так и в эксплуатационном плане, и сейчас все больше новых тракторов выпускается с таким видом трансмиссии, увеличивается их общая доля рынка.

В чем же преимущества гидростатической трансмиссии? Начать стоит с описания принципа работы: ГСТ бульдозера – это гидрообъемная передача с закрытым замкнутым гидроконтуром (в этом основное отличие от популярного экскаваторного варианта трансмиссии, где контур открытый). В состав трансмиссии входят два гидронасоса и два гидромотора (по одному на каждый борт, в более тяжелых бульдозерах, начиная от 40 т, количество агрегатов может быть увеличено). Насосы преобразуют механическую энергию вращения вала ДВС в энергию потока масла под определенным давлением, передавая мощность посредством рукавов высокого давления гидромоторам. Те преобразуют энергию обратно в механическое вращение, приводя в действие исполнительный механизм – приводной редуктор. Сам гидравлический контур закрыт, жидкость в нем обновляется примерно на 10% каждую минуту с помощью специальных клапанов промыва и насосов подпитки, тем самым контур охлаждается и очищается. Это помогает избежать больших сечений РВД подвода и отвода жидкости от приводного контура и компактно разместить всю трансмиссию.

Как сделать рулевое управление на самодельный трактор – Справочник дачника

Обычно рулевое управление на самодельный минитрактор требуется для того, чтобы не только усовершенствовать технику, но и облегчить целый ряд сельскохозяйственных работ. Мотоблок в том виде, в котором он продается, не всегда облегчает, например, процесс пахоты. Поэтому создание удобного мини-трактора — актуальный вопрос для большинства дачников.

Владельцам небольших земельных наделов такие самоделки позволяют сэкономить большое количество сил и денег. Купить готовый трактор может позволить себе не каждый. Вложения не оправдают себя. А вот соорудить подобную технику под силу любому человеку, умеющему держать гаечный ключ и читать чертежи.

Минитрактор своими руками. Схемы, чертежи, пояснения

Минитрактор для небольшого фермерского хозяйства – если не необходимая, то весьма полезная техника. Агрегат механизирует вспашку, боронование, культивацию земельного участка, уберет и вывезет урожай с поля, поможет в заготовке кормов. Возможности устройства расширяются дополнительным оборудованием.

На рынке сельхозмеханизмов предложений по минитехнике достаточно, но цены самой простой и малофункциональной машины китайского производства начинаются от 120 тыс. рублей. Домашний умелец может существенно сократить затраты, изготовив миниагрегат, оборудование к нему своими руками.

Силовая установка

Мастеру надо четко определиться, что вы хотите самодельным агрегатом делать и на какой площади. От этого в большей степени будет зависеть мощность силовой установки. Накопленный специалистами опыт позволяет рекомендовать:

• установку двигателя 4-7 л.с. при площади обрабатываемого участка до 20 соток;
• 9-17 л.с. до 50 соток;
• 20-40 л.с. до 4 га.

Для работы дополнительного оборудования двигатель должен оборудоваться валом отбора мощности.

Ходовая часть, рулевое управление и трансмиссия

Большинство самодельных агрегатов имеют рамную конструкцию на двух осях с пневмоколесами. Привод может быть на одну или обе оси. Целесообразно применить трансмиссию механического типа с коробкой передач, узлом сцепления, карданными валами и мостами от легкого автомобиля или сельхозтехники.

Таким же образом подбираются узлы рулевого управления, тормозной системы, приборы электрооборудования.

Имея в наличии достаточной производительности гидронасос, гидромоторы, устройства распределения и силовые гидроцилиндры реально оборудовать агрегат полным объемным гидроприводом, что позволит отказаться от механических передач, упростит схему рулевого управления.

Применение движителя гусеничного типа существенно усложняет конструкцию, потребует наличия легких звеньев гусеничной ленты, разработки узлов передачи силового момента на каждую из лент с разными параметрами (для поворота и разворота), установки механизмов натяжения ленты гусениц.

Примеры разработок мастеров-самодельщиков

Обратимся к известным самодельным минитракторам, которые получили достойные отзывы в мире сельскохозяйственной техники собственного изготовления.

Минитрактор «Волчок» с ломающейся рамой

Рекомендуемые к применению чертежи и размеры

Компоновка узлов (рисунок 1)

Компоновка узлов (рисунок 2)

• 1 – шарнирный механизм рамы сочлененного типа (карданная крестовина автомобиля МАЗ);
• 2 – механизм торможения барабанного типа (ГАЗ-51);
• 3 — педальный привод механизма сцепления;
• 4 – узел подвески колес передней оси (ЗАЗ-968);
• 5 –двухцилиндровый дизель 20 л. с.;
• 6 – стартерный пускатель (ГАЗ-51);
• 7- узел глушения выхлопа (ЗАЗ-968);
• 8 – электрогенератор (ГАЗ-53);
• 9 – вентилятор системы охлаждения;
• 10 – насос системы охлаждения;
• 11 – корпус фильтра воздуха;
• 12 – бачок под горючее;
• 13 — привод ручного тормоза;
• 14 – крестовик гидравлической системы;
• 15 – бокс аккумулятора;
• 16 – бак гидросистемы и насос НШ-10;
• 17 – коробка отбора мощности;
• 18 – КПП (ГАЗ-51);
• 19 – колесо (Белорус);
• 20 – шланги гидравлической системы;
• 21 – гидрораспределитель;
• 22 – узел навески (Белорус);
• 23 – место оператора;
• 24 – рычаг КПП;
• 25 – рулевое устройство с усилителем (электрокара);
• 26 – панель приборов (Белорус);
• 27 – радиатор системы охлаждения (Жигули);
• 28 – фильтр масла;
• 29 – насос подачи топлива;
• 30 – педаль газа;
• 31 – колесо (электрокара).

Схема управления

a – поворот налево; b — поворот направо.

1 — рулевое колесо с узлом управления гидравлическим цилиндром поворота; 2 —стойка полурамы; 3 — узел крепления штока гидроцилиндра; 4 — гидроцилиндр руля; 5 —полурама задняя; 6 — силовой шарнир ломающейся рамы; 7 — гибкие шланги гидросистемы

Как сделать гидравлику на самодельный трактор?

Несмотря на сложность устройства, гидравлика для трактора может быть изготовлена самостоятельно. Для этого оператору потребуется быть максимально внимательным, так как для слаженной работы собираемого механизма нужно произвести точные расчеты и действовать строго по ним.

Самодельный механизм дает трактористу важные преимущества:

• возможность эксплуатации дополнительных навесных орудий, в том числе прицепа;
• улучшение тормозных характеристик трактора;
• повышение управляемости как на ровной дороге, так и на бездорожье;
• отдельные комплектующие и общее устройство гидравлики можно отрегулировать так, как это будет удобно для эксплуатации конкретным человеком.

Все это сделает практическое использование сельхозмашины с гидравликой не только удобным, но и более эффективным, независимо от выполняемых работ.

Для собственноручной сборки гидравлической системы на трактор важно придерживаться чертежей. В них нужно описать не только размеры и характеристики комплектующих, но и последовательность их монтажа

В дальнейшем тракторная гидравлика должна собираться в такой последовательности:

1. Вначале потребуется сделать прочную раму. К несущей конструкции будут крепиться все элементы гидравлики. Чтобы на каркас воздействовали минимальные нагрузки, используемые узлы нужно устанавливать как можно ближе к осевому центру. Это улучшит балансировку и снизит вибрацию на несущую конструкцию;
2. После этого нужно закрепить масляный резервуар гидравлики. Если он пластиковый, то его можно зафиксировать при помощи хомутов. Если бак металлический, то его лучше приварить к раме;
3. Затем потребуется установить масляный насос. Он должен располагаться над баком. Таким образом помпа получит свободный доступ к рабочей жидкости и сможет обеспечить стабильный запуск всей системы;
4. Во время изготовления гидросистемы для трактора нужно правильно рассчитать ее производительность. Таким образом, изготовитель поймет, нужно ли устанавливать более производительную 2-секционную помпу;
5. После монтажа насоса нужно закрепить фильтрующие элементы. Их должно быть несколько – на выходе из масляного резервуара и в месте подачи жидкости к цилиндрам. Чем больше фильтров, тем сложнее обслуживать гидравлику. Однако, с увеличением их числа возрастут сроки службы самодельной системы;
6. В конце между узлами гидравлики потребуется протянуть трубки. Они должны быть изготовлены из материала, обладающего стойкостью к компонентам масла. Лучше всего выбирать трубки из технической резины. Крепить трубки к выходам и входам нужно при помощи хомутов. Более детально об изготовлении гидравлики на трактор для трактора можно узнать из видео .

После сборки готовую гидравлику потребуется протестировать. Для этого нужно установить на трактор малогабаритное орудие, подключить его к системе и завести двигатель трактора. Затем нужно запустить самодельную гидравлику, давая помпе перекачивать небольшое количество масла. Спустя примерно 15–20 минут работы в облегченном режиме, можно переходить к более интенсивной эксплуатации механизма.

Сборка гидравлики своими руками – в чем плюсы изготовления?

В кругу современных фермеров самодельные минитрактора – далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку земли, скашивание и сбор травы, а также буксировку тяжелых крупных багажей, используя прицеп для минитрактора. Список этих процедур можно значительно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Сборка этого механизма вручную дает ряд преимуществ:

• фермер всегда может добавить дополнительные приборы. Самостоятельно разработав схему гидравлической системы, владелец самодельной машины получает неограниченные возможности по оснащению механизма разными дополнительными приспособлениями: поршнями, датчиками, гидравлическими насосами;
• улучшение управления минитрактором – в процессе сборки и монтажа гидравлики, фермер сможет подогнать все ее элементы «под себя». Это сделает управление минитрактором более точным, а саму работу намного удобнее и приятнее.

Единственным существенным минусом станет необходимость потратить на сборку свое время. Впрочем, эти потери с лихвой компенсируются в процессе дальнейшей эксплуатации улучшенного минитрактора.

Как сделать гидравлику на минитрактор своими руками?

Чтобы сделать определенное устройство, понадобится детальная схема. От нее зависит перечень элементов, необходимых для сборки конструкции.

Чтобы не допустить ошибок, следует ознакомиться с планом предстоящих работ. Гидравлика для минитрактора собирается в несколько этапов.

В их перечень входит:

• подготовка и изучение чертежей;
• приобретение необходимых для сборки деталей;
• монтаж и подключение гидравлической системы;
• подгонка элементов;
• тестирование взаимодействия механизма с трансмиссией.

Для изготовления самодельной системы понадобятся следующие детали:

• гидравлический бак и масло;
• гидравлический насос;
• гидравлические моторы и поршни;
• двигатель;
• гидравлический распределитель;
• соединительные трубки.

В процессе подбора схемы для сборки, потребуется учесть определенные правила.

В их перечень входит:

• гидравлический насос для подкачки масла должен устанавливаться под резервуаром. В этом случае масло будет поступать из бака в насос под действием силы тяжести. Это предотвратит появление каких-либо проблем при запуске гидравлики;
• чтобы будущая конструкция работала длительное время и без сбоев, необходимо рассчитать точную мощность всех механизмов машины. Учитывая полученные данные, необходимо выбрать гидравлический насос. В случае, если его максимальной мощности окажется недостаточно, потребуется установить дополнительный насос. Он будет включаться отдельно, при нехватке производительности основного прибора для подкачки;
• для продления сроков эксплуатации гидравлики ее нужно оборудовать фильтрами для очистки циркулирующего масла, а также манометрами для контроля давления.

Для поддержания стабильной работы системы, масло должно непрерывно циркулировать по ее шлангам. За это отвечает гидравлический насос, который перегоняет жидкость по конструкции гидравлики. Требуемую для работы энергию насос получает от двигателя минитрактора. Для этого мотор необходимо подключить к гидравлическому распределителю.

Направление движения масла регулируется специальным рычагом, который может находиться в двух положениях. В одном из них масло перетекает в резервуар, а в другом – направляется из бака на поршни или гидравлический мотор. Масло внутри системы обладает высокой плотностью, благодаря чему способно выполнять довольно тяжелые тяговые действия.

Гидравлическая система для самодельного минитрактора может получать энергию от любого двигателя: бензинового, дизельного или электрического. При этом главное, чтобы мотор смог раскручивать вал до требуемого количества оборотов. Только таким образом он обеспечит работу гидравлического насоса.

Чаще всего фермеры используют 4-цилиндровые дизельные двигатели, оборудованные системами жидкостного охлаждения. Если минитрактор с гидравликой используется для выполнения простых задач, то его можно оснастить менее мощным дизельный или электрическим мотором.

Гидравлика также необходима для плавного рулевого управления минитрактором. В таком случае потребуется подготовить отдельный чертеж. Он подскажет правильность монтажа и подгонки деталей в общую конструкцию.

Следует помнить, что при использовании гидравлики скорость передвижения минитрактора будет значительно ниже. Это связано с тем, что это время работы его двигатель часть своей энергии будет отдавать на гидравлический мотор. Другая ее часть будет передаваться непосредственно на ведущий мост агрегата.

Установка двигателя и обустройство кузова

После сборки ходовой части, реализации кинематической схемы и установки сиденья оператора с системой управления можно приступать к монтажу главного агрегата минитрактора – двигателя. Для его надежной фиксации на раме следует использовать специальную плиту с пазами – она же придаст ходовой части дополнительную жесткость. Далее нужно проложить электрические и механические цепи системы управления, подключить приборную панель и настроить работу системы управления.

Обшивка кузова выполняется по желанию пользователя, однако некоторые узлы и элементы конструкции всё же лучше закрыть. Это предотвратит их загрязнение и выход из строя в случае контакта с посторонними предметами и почвой.

На этом можно считать сборку минитрактора законченной. Далее остаётся лишь проверить качество вашего творения в работе.
