Все о ремонте и устройстве тормозного крана для КамАЗа

Решение проблемы

Во всех пособиях по ремонту пневматической тормозной системы при обнаружении неисправности рекомендуется неработающий узел заменять на новый. Но не всегда это лучшее решение проблемы. Зачастую вновь установленная деталь ненадолго устраняет растормаживание, потому что фрагменты узла изнашиваются после очень длительной эксплуатации. Чаще всего требуется нанесение солидола, даже на самые низкие слои узла.

Разборка и смазка двухпроводного крана

В этой детали есть два поршня. Нарушение работы чаще всего происходит в результате окисления, отсутствия или плохой смазки первого или второго поршня.

Обычно достаточно снять двухпроводный кран, разобрать его, нанести солидол, собрать узел и установить обратно. В подавляющем количестве случаев больше ничего делать не надо. Редко встречается дефект поршня (отклонение в размерах), тогда требуется замена детали с ненормативными параметрами.

Разборка и смазка главного тормозного крана

Если есть фитинг, диагностика проблем тормозной системы облегчается. Если «сдернуть» фитинг и при этом тормоза «отпускает», то, скорее всего, необходимо заняться главным тормозным краном.

Все мероприятия сводятся к разборке узла и нанесению солидола.

Проверка поршня

В редких случаях смазка не гарантирует штатную работу узлов. Если после установки детали проблемы с растормаживанием не пропадают, необходимо проверить размеры и целостность поршней.

При возможности надо сделать замеры аналогичных деталей годного узла и сравнить результаты. Известны случаи (подтверждающиеся видео в сети), когда увеличенная высота запчасти нарушает эффективность работы механизма. Причем в новом узле это компенсируется толщиной прокладки. Со временем происходит усадка материала, система начинает «сбоить».

Проверка давления

Контроль состоит в установлении давления воздуха с помощью измерительных приборов.

Перед испытанием устраняются все воздушные подтекания из пневмосистемы. Порядок проверки:

1. Загрузить пневмосистему воздухом до включения сигнальных ламп датчиков. Значение на манометре в этот момент 620–750 кПа. Лампочки контроля в идеале гаснут при достижении показателей 450–550 кПа.
2. Отжать тормоз (ТС при этом должно стоять). Давление снижается на 50 кПа. При этом в магистрали манометр показывает давление 620–750 МПа, а в воздуховодах, соединяющих тягач и ПП – 0 кПа.
3. Установить стояночный тормоз параллельно земле. Показания манометра соответствуют значениям предыдущего пункта, только давление в соединительной головке ожидается 480–520 кПа.
4. Затем перевести рукоятку стояночного тормоза перпендикулярно полу. Тогда давление в ресивере должно составлять 670–750 кПа, в соединительной головке двухпроводного привода манометр показывает те же самые величины.
5. После нажатия на кнопку подключения вспомогательного тормоза в тормозных клапанах устанавливается давление 60–70 кПа.

Во время контроля функциональности пневмосистемы при снижении показателей до 450–550 кПа включаются сигнальные лампы и звуковой зуммер в кабине тягача.

Как заменить

Порядок действий при замене крана:

1. Выпустить воздушный поток из ресиверов пневматического привода, которые находятся на заднем и переднем мосту.
2. Снять накидные крепежные винты, которые соединяют наконечники пневматических трубопроводов.
3. Расшплинтовать и демонтировать соединительный палец с задней вилки тягового механизма с рычагом крана.
4. Открутить гайки крепежных болтов, которые соединяют пластину верхнего корпуса с кронштейном.
5. Снять поврежденный или износившийся крановый механизм.
6. Установить новую деталь на кронштейн лонжерона, который расположен с левой стороны.
7. Закрепить механизм при помощи крепежных элементов.
8. Подсоединить кран к рукоятке вилки задней тяги. Схема подключения и распределения есть в руководстве пользователя КамАЗа.
9. Установить и зашплинтовать палец.
10. Подвести к тройникам и переходным элементам наконечники пневматических трубопроводов.
11. Затянуть крепежные гайки.
12. Запустить мотор.
13. Заполнить воздухом пневматический привод тормозных систем.
14. Проверить герметичность всех трубопроводов и главного тормозного крана.
15. Проверить уровень давления в ресиверной части механизма.

Решение проблем

К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.

Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.

Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.

Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.

Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.

Как собрать энергоаккумулятор КАМАЗ

Сборка аккумулятора выполняется в следующем порядке:

Надевается на винт уплотнительная шайба.
Винт заворачивается до упора в цилиндр, надевается кольцо из резины.
Устанавливается пружина в цилиндр так, чтобы малый виток был снаружи.
Надеваются направляющее кольцо и уплотнитель на поршень.
Устанавливается на пружину поршень таким образом, чтобы её торец упирался в бобышку.
Надевается фланец на поршневую трубу, перед этим в него вставляются направляющее и уплотнительное кольца, а также надевается уплотнительное кольцо.
Устанавливается в приспособление собранный узел таким образом, чтобы упор охватывал винтовую головку.
Осторожно вращают рукоятку, сжимая пружину, пока фланец не соприкоснётся с цилиндром, следя за тем, чтобы направляющее кольцо правильно входило в цилиндр.
Соединяют цилиндр и фланец с помощью болтов.
Снимается подсобранный энергоаккумулятор, на винт устанавливается опорная шайба.
Упор и игольчатый подшипник утопляют за пределы кольца из резины, устанавливая стопорное кольцо таким образом, чтобы оно как можно более надёжно вошло внутрь винтовой канавки. В случае наличия сжатого воздуха возможна его подача внутрь пружинного энергоаккумулятора

Хвостовик винта в таком случае будет более близок к краю поршневой трубы, благодаря чему будет облегчена установка упорного подшипника.
Винт с осторожностью вывинчивают, проверяя надёжность удерживания поршня с помощью стопорного кольца. Это действие повторяется несколько раз.
Надевается уплотнительное кольцо на толкатель, который заворачивается в поршневую трубу.
Корпус пневмокамеры хомутом соединяют с фланцем.

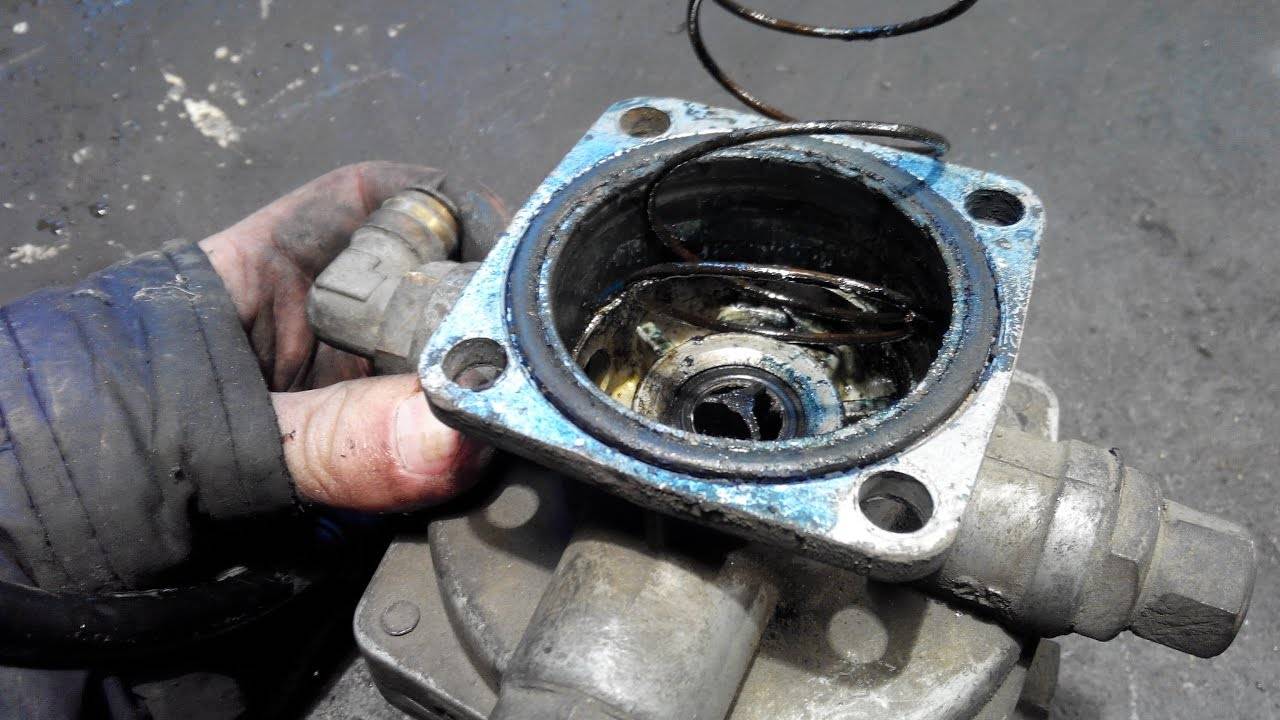

Разборка крана и сборка

Для того, чтобы разобрать кран, его надо зажать в тиски, чтобы он был зафиксирован, но я его разбирал просто на столе. Берем круглогубцы, снимаем упорное кольцо, вытаскиваем из корпуса крана клапан атмосферного выхода и клапан секции нижней с резинками и пружиной. Откручиваем болты на корпусе и разбираем его на две половины. вытаскиваем малый поршень с пружиной.

Верхнюю секцию разбираем с помощью круглогубцев, снимаем стопорное кольцо, и вытаскиваем клапан с обоймой. После разборки крана все детали отмываем от грязи и вытираем насухо. Осматриваем поверхности корпуса крана на наличие трещин и раковин. Лопнутый корпус необходимо заменить на новый. Снимаем все резиновые манжеты, которые будем менять на новые. Перед сборкой тормозного крана детали все надо смазать тонким слоем смазки марки циатим-221 ГОСТ 9433-80

При сборке уделите внимание на состояние новых манжет, они не должны быть с рисками и порезами

обжимаем стопорное кольцо

Главный тормозной кран камаз ЕВРО

На современных грузовиках, которые выпускает компания КамАЗ устанавливаются ГТК евро стандарта. Устройство главного тормозного крана представлено на рисунке ниже.

Устройство главного тормозного крана КамАЗ

1 — верхняя крышка корпуса крана; 2; 19 — закрепляющие конструкцию шурупы; 3;18 — шайбы для крепления на пружинной основе; 4 — толкательное устройство; 5 — втулка ГТК; 6 — корпусное основание рычага управления; 7 — винт для регулировки ГТК; 8 — рычаг управления; 9 — крепежная гайка; 10 — пружинная тарелка; 11 — устройство для соблюдения равновесия; 12 — кольцо для уплотнителя; 13 — поршень ГТК; 11; 16; 24; 28 — пружинные крепления; 15 — корпусное основание верхней части ГТК; 17;29 — опорное основание; 20;32 — кольца основания; 21 — поршень большого диаметра; 22 — атмосферный клапан ГТК; 23 — поршень маленького диаметра; 25 — корпус нижнего основания; 26;30 -кольцевые части; 27 — корпусное основание клапана нижней части ГТК; 31 — выпускное окно ГТК.

Эксплуатация ручного тормоза

В заключении дадим пару советов по эксплуатации ручника.

Необходимо всегда проверять положение ручника перед началом движения. Ехать на ручнике не рекомендуется, это может привести к повышенному износу и перегреву тормозных колодок и дисков.

А можно ли ставить машину на ручник зимой? Этого делать также не рекомендуется. В зимний период грязь со снегом налипает на колеса и при сильном морозе даже кратковременная остановка может привести к замерзанию тормозных дисков с колодками. Движение автомобиля станет невозможным, а применение силы может привести к серьезным поломкам.

В автомобилях с автоматической коробкой передач, несмотря на режим «паркинг», рекомендуется использовать также и ручник. Во-первых, это позволит продлить срок службы механизма «паркинга». А во-вторых, избавит водителя от внезапного отката машины в ограниченном пространстве, что, в свою очередь, может привести к нежелательным последствиям в виде наезда на соседнюю машину.

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Кран управления стояночным тормозом Камаз

Кран управления стояноч­ным тормозом служит для управления пружиными энергоаккумуляторами приво­да стояночного и запасного тормозов (рис.1, а — в)

Ручной тормозной кран служит для управления пружинными энергоаккумуляторами привода стояночной и запасной тормозных систем

По принципу работы тормозной кран обратного действия – управляет пневматическими элементами, работающими при выпуске сжатого воздуха

В исходном положении (без торможения, рисунок б) направляющий колпачок 8 и шток 9 под действием своих пружин занимают крайние нижние положения, а выпускной клапан 10, кромкой штока 9 оторванный от седла поршня 11, разобщает вывод I с атмосферным выводом II и сообщает вывод I с выводом III.

Сжатый воздух через отверстие в поршне 11 поступает в полость А и через впускное окно седла клапана, выполненное на дне поршня 11, в полость В, откуда по вертикальному каналу проходит к выводу III и далее к ускорительному клапану, обеспечивающему подачу сжатого воздуха в цилиндры пружинных энергоаккумуляторов.

Пружины энергоаккумуляторов под действием сжатого воздуха сжимаются.

Для приведения в действие запасной тормозной системы необходимо повернуть рукоятку крана. При этом (рисунок (в)) вместе с крышкой 7 поворачивается направляющий колпачок 8.

Скользя по винтовым поверхностям фигурных выступов кольца 5, колпачок 8 поднимается вверх и увлекает за собой шток 9.

Нижняя кромка штока 9 отрывается от клапана 10 и последний под действием пружины 1 садится в седло поршня 11, разобщая вывод I с выводом III и сообщая атмосферный вывод II с выводом III.

Поступление сжатого воздуха от вывода I к выводу III прекращается, и сжатый воздух из управляющей магистрали ускорительного клапана через вывод III, отверстие клапана 10 и вывод II выходит в атмосферу до тех пор, пока давление в полости А под поршнем 11 не преодолеет суммарное усилие уравновешивающей пружины 3 и давление на поршень в полости В.

При равенстве усилий поршень 11 вместе с клапаном 10 поднимается вверх до посадки клапана на кромку штока 9. Выпуск воздуха из управляющей магистрали ускорительного насоса через вывод III прекращается, т. е. осуществляется следящее действие.

При выпуске сжатого воздуха из управляющей магистрали ускорительного клапана последний отсоединяет полость цилиндров пружинных энергоаккумуляторов от питающей магистрали и соединяет их с атмосферным выводом ускорительного клапана.

Сжатый воздух из цилиндров выпускается в атмосферу, и пружинные энергоаккумуляторы затормаживают колеса задней тележки автомобиля.

Характеристики пружин энергоаккумуляторов подобраны таким образом, что обеспечивают прямую зависимость давления, а, следовательно, и тормозных сил на колесах от угла поворота рукоятки.

Стопор крана имеет обеспечивающий автоматический возврат рукоятки в исходное положение при ее отпускании

Для приведения в действие стояночной тормозной системы необходимо повернуть рукоятку крана назад до отказа, где она фиксируется стопорной защелкой.

При этом воздух из вывода III полностью выходит в атмосферный вывод II, так как поршень 11 упирается в ограничитель пружины 4 и клапан 10 не доходит до нижней кромки штока 9. Для оттормаживания стояночной тормозной системы необходимо повернуть рукоятку крана вперед до отказа.

В этом случае сжатый воздух будет поступать из воздушного баллона в цилиндры с пружинными энергоаккумуляторами. Под действием сжатого воздуха пружины сжимаются и тормозные механизмы растормаживаются

https://youtube.com/watch?v=Tk8HilekXMI

Особенности стояночного тормоза

В большинстве моделей КамАЗов дополнительная система торможения объединена с основной. У них одинаковые тормозные элементы, а также один и тот же пневматический привод. С одной стороны, это значительно повышает эффективность механизма, с другой – снижает уровень безопасности. Например, при выходе из строя отдельного узла основной тормозной системы пострадает и стояночная. Для них же характерны и аналогичные виды поломок.

В этих автомобилях управление данной системой осуществляется с помощью соответствующего механизма – это пневматический кран ручного тормоза обратного действия. Устройство отличается сравнительно несложной конструкцией, что положительно сказывается на его надежности и долговечности. Водитель изменяет положение крана, вследствие чего внутри системы происходят соответствующие манипуляции, направленные на подключение или отключение стояночного тормоза.

Ручник КамАЗ схема подключения:

1. В отключенном состоянии рычаг крана находится в нижнем (опущенном) положении. Сжатый воздух, поступающий из соответствующего баллона, свободно циркулирует по системе. Пружины энергоаккумуляторов сжаты. Такой автомобиль считается расторможенным;
2. При включении тормоза рычаг переводится в крайнее верхнее положение, в котором он фиксируется с помощью специальной защелки. Такие действия водителя приводят к тому, что сжатый воздух из магистрали быстро выходит наружу через открывающиеся клапаны (это сопровождается характерным шумом и свистом). Пружины энергоаккумуляторов разжимаются, воздействуя на задние колеса транспортного средства;

Для того чтобы растормозить автомобиль, водителю следует немного приподнять рычаг, чтобы снять его с фиксатора, а после опустить вниз, пока он не достигнет крайней точки. В это время клапаны закрываются, в магистраль подается сжатый воздух из баллона. Все это приводит к резкому увеличению давления и заставляет пружины энергоаккумуляторов вернуться к сжатому состоянию.

Ремонт тормозного крана

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

1. Нужно расшплинтовать и демонтировать палец тягового устройства.
2. Затем отвернуть 4 болта крепления с кронштейна.
3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
6. В конце извлечь верхний поршневой механизм.

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

Типы ремкомплектов

Есть несколько комплектаций ремонтных инструментов для удаления неисправностей в работе тормозного крана:

• Малый набор. Он включает в себя только предметы для уплотнения и специальный защитных чехол для рычага управления.
• Средний набор. Кроме состава предыдущего набора он комплектуется втулками и креплениями.
• Большой набор. В этом варианте содержится полный набор необходимых элементов для самостоятельного ремонта тормозного крана.

Причины поломок

Неисправности и причины поломок:

1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Устройство и принцип работы

Устройство включает в себя такие элементы:

• клапан впускного и выпускного типа;
• пружинный механизм и компрессор;
• резиновая втулка;
• регулятор давления воздуха;
• поршневая часть и диафрагма.

Принцип работы тормозного крана полуприцепа КамАЗа:

1. Нажатие на педаль тормоза приводит к смещению в правую сторону штока, который закрывает клапана.
2. В это время открывается клапан, активируя работу тормозной камеры и ресивера. Давление в тормозной системе будет зависеть от степени нажатия на педаль.
3. При постоянном усилии на тормозную педаль происходит увеличение давления на поршень.
4. Усилие передается через механизм рукояток и тяг к рычагу крана, проходя через толкательный элемент и резиновую втулку.
5. Подвижное седло впускного клапана перемещается вниз вместе с поршневой частью.
6. Впускное окно закрывается, открывается окно выпускного клапана.
7. Проходя через вывод и открытое окно клапана, воздушный поток направляется к полости крана.
8. В верхней полости начинает повышаться давление. Во время повышения уровня давления воздушный поток перемещается в надпоршневую область, активизируя работу всего механизма.

Двухсекционный тормозной кран камаз неисправности

Неисправности приборов питания пневмопривода

При обслуживании пневматического привода тормозов автомобиля необходимо убедиться, прежде всего, в герметичности системы

Особое внимание следует обратить на герметичность соединений трубопроводов и гибких шлангов, так как здесь чаще всего и возникают утечки воздуха

Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.

Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

— перекрыт трубопровод между регулятором и защитными клапанами;

— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

диаметр трубопровода, мм.

Момент затяжки, кгcм

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.

На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.

Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

Замена крана управления стояночной тормозной системой

Заменяем кран при следующих неисправностях:

— зависание поршня и клапана;

— повреждение уплотнительных колец;

— механические повреждения корпуса, рукоятки, механизма ее фиксирования, ухудшающие нормальную работу крана

Потребуются инструменты: отвертка, ключи на 10, 12, 14, 17

Снятие крана

Подготавливаем автомобиль и выпускаем воздух из ресиверов 19 контура стояночной тормозной системы

Откручиваем накидные гайки трубопроводов, подходящих к крану, и отсоединяем трубопроводы от штуцеров крана

Откручиваем гайки винтов крепления крана к кронштейну и снимаем кран

Установка крана

Устанавливаем кран на кронштейн и закрепляем его

Подсоединяем к штуцерам крана трубопроводы и закручиваем накидные гайки трубопроводов

Запускаем двигатель, создаем давление в пневмоприводе тормозных систем и проверяем работу крана на месте и в движении

Ремонт крана управления стояночной тормозной системой

Для выполнения задания потребуются инструменты: тиски с мягкими губками, отвертка, специальные пассатижи И801.23.000-01, набор щупов, плоскогубцы, молоток

Разборка крана

Устанавливаем тормозной кран в тиски крышкой вверх

Выкручиваем винты 3 с шайбами 4, 5, 6 крепления крышки 7 крана к корпусу 28

Снимаем крышку в сборе с рукояткой 1 и пружиной 2 с корпуса

Выкручиваем рукоятку 1 из крышки 7

Извлекаем из штока 18 штифт 9, снимаем шайбу 10, колпачок 11

Вынимаем из корпуса 28 упорное кольцо 12, направляющую 13, кольцо 14, пружину 15, шток 18, шайбу 17, кольцо 16, тарелку 19, пружину 20, поршень 21 в сборе

Сборка тормозного крана

Сборку начнем с клапана в верхней секции корпуса. Одеваем упорное кольцо на клапан, буртиком в сторону конической пружины. При помощи круглогубцев фиксируем стопорное кольцо на место. Самое сложное это установка стопорных колец при сборке. Круглогубцами обожмите по кругу стопорное кольцо, чтобы оно точно село на свое место. После установки клапана, можно попробовать продуть клапан на наличие пропуска воздуха. Визуально осмотрите клапан, чтобы он стоял ровно по центру.

собираем второй корпус

Теперь собираем нижний клапан атмосферного вывода. Устанавливаем манжеты на клапан, смазываем их. Поршень вставляем в корпус и при помощи круглогубцев ставим стопорное кольцо. Берем большой поршень, устанавливаем манжеты на него, смазываем циатимом. Большой поршень вставляем в верхний корпус крана придавливая пальцами. Сверху ставим регулировочный поршень тормозов перед зад. Устанавливаем большую манжету на корпус и собираем две половины корпуса тормозного крана. Устанавливаем четыре стяжных болта и стягиваем корпуса вместе.

соединяем низ с верхом

С верху крана устанавливаем рычаг упора крана на стяжные болты. Проверить работу двух клапанов можно подачей давления в патрубок и нажатием на рычаг увидите какой клапан откроется первым. Регулировочным болтом можно подкрутить его и выставить опережение торможения мостов перед зад. После проверки тормозного крана установите его на автомобиль и проверьте работоспособность его в действии. При необходимости отрегулируйте открытие клапанов своевременно.

регулируем торможение перед зад

проверяем работоспособность

На месте крана можно сделать регулировку перед зад, только сняв верхнюю крышку с рычагом от крана. Сняли крышку и можно вытащить круглогубцами сам поршень с регулировкой, я так уже делал. Отрегулировали и собрали все на месте не снимая сам тормозной кран.

СМОТРИТЕ ВИДЕО
