Техническое обслуживание тормозных колодок на автомобилях КамАЗ

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

СБОРКА КРАНА

Берем клапан 28 устанавливаем в корпус 30. Буртик стопора 25 направляем в сторону конической пружины 26. Удерживая клапан ставим стопорное кольцо 21в паз круглогубцами. Ставим поршень 19 меньший поршень 16 пружина 15 резиновый уплотнитель и корпус 13. Закручиваем корпус 13 болтами 11 с гравером.

Далее в корпус 13 ставим клапан 3 и стопорим кольцом. Переворачиваем кран на 180 градусов и собираем поршень 32 с элементом 34 манжетой и тарелкой 35 закручиваем шпильку 36.

Расстояние между шпилькой 1 и клапаном 5 должно быть +0,8мм и законтрогаено гайкой. Поршень 32 вставляем в корпус 30 с пружиной 31 и уплотнительным кольцом.

Технологический процесс замены тормозных колодок КамАЗ 4310

23.12.2017Как снять колодки на КАМАЗе

Как снять колодки на КАМАЗе

Некоторые водители КАМАЗов даже не подозревают о важности проверки работоспособности тормозных колодок и их своевременной замене. Дело в том, что износившиеся или неисправные тормозные колодки транспортного средства могут привести к угрозе жизни пассажиров, так как во время быстрой езды Вы не сможете затормозить

В целях обеспечения безопасности необходимо следить за состоянием двигателя, уровнем масла и бензина в баке, а также и за состоянием колодок на КАМАЗе

Дело в том, что износившиеся или неисправные тормозные колодки транспортного средства могут привести к угрозе жизни пассажиров, так как во время быстрой езды Вы не сможете затормозить. В целях обеспечения безопасности необходимо следить за состоянием двигателя, уровнем масла и бензина в баке, а также и за состоянием колодок на КАМАЗе.

Возможные причины неисправности тормозных колодок

Производители всегда указывают срок эксплуатации данной детали, однако, эта цифра может варьироваться в большую или меньшую стороны в зависимости от стиля езды водителя (например, при постоянном резком торможении колодки могут износиться уже при пробеге 5 тыс. км.). Также, тормозные колодки могут изнашиваться и естественным путем. Ниже мы рассмотрим основные причины неисправности колодок:

• Естественный износ колодок из-за трения;
• Некачественный материал, из которого изготовлены тормозные колодки КАМАЗа;
• Неэффективный характер езды и процесса торможения (например, резкое торможение при быстрой езде);
• Ошибки в работе тормозной системы (к примеру, если ресиверы пневмосистемы заполняются очень медленно или не заполняются вообще).

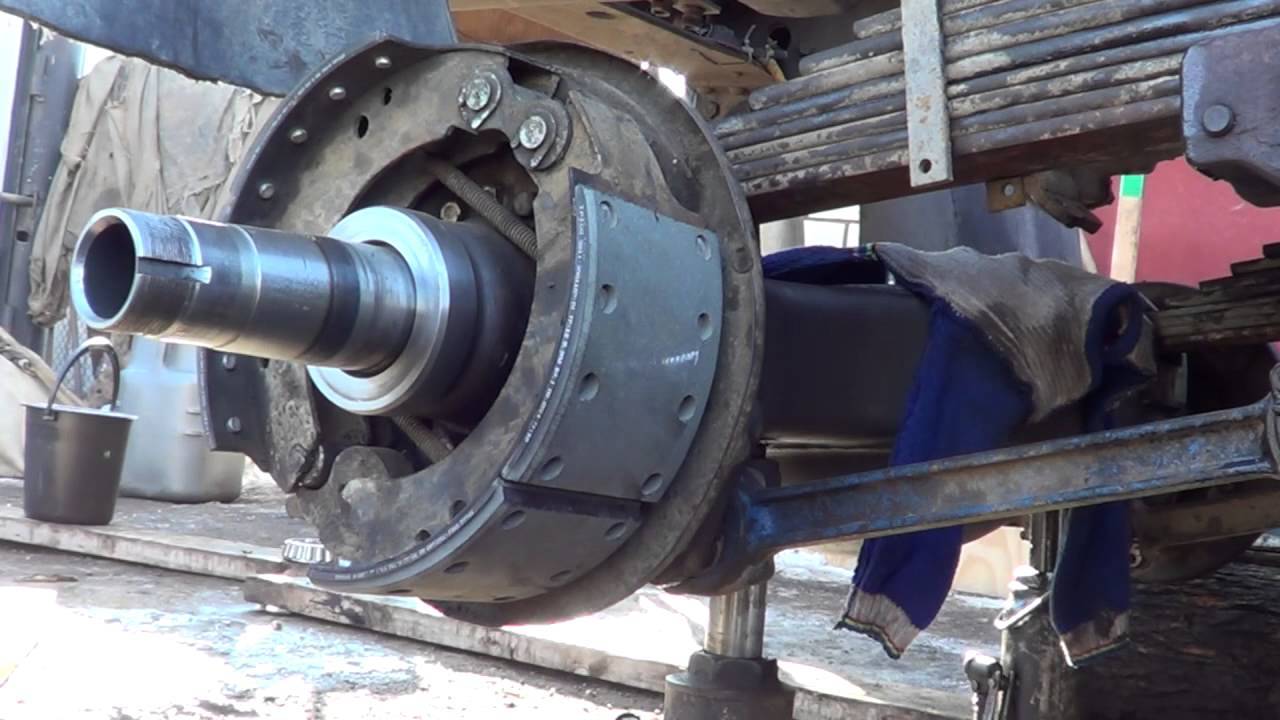

Снятие тормозных колодок КАМАЗа

Все перечисленные ранее причины могут привести к неравномерному износу тормозных колодок КАМАЗа и чтобы их заменить, Вам нужно будет предварительно их снять. В этой статье мы разберем, как же это сделать.

Прежде чем приступить к снятию колодок КАМАЗа, следует предварительно дать машине остыть, поставить ее на ровную поверхность, подставить упор под днище и противооткатные упоры под колеса.

Снятие колодок (дисковая система)

1. Открутите гайки колеса, поднимите домкратом КАМАЗ и снимите колесо.
2. Открутите крышку бачка тормозной жидкости, чтобы обеспечить более простое вдавливание тормозного поршня.
3. Открутите направляющие суппорта. Фиксирующие скобы снимите с помощью отвертки. Если есть датчик износа колодок, отсоедините разъем.
4. Отведите плоской отверткой колодки, чтобы вдавить тормозной поршень (для этого вставьте сильную плоскую отвертку между колодками) и достаньте тормозные колодки.

Снятие колодок (барабанная система)

1. Снимите КАМАЗ с ручного тормоза.
2. Открутите фиксирующие болты и снимите тормозной барабан.
3. Освободите тросик ручного тормоза, снимите все пружины и тяги заднего тормозного механизма с помощью отвертки. Теперь можете снять колодки камаза.

Надеемся, наша статья была Вам полезна. Удачи на дорогах!

к списку статей

Источник

Разборка механизма стояночного тормоза

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом — на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Работать удобнее на смотровой канаве.

Расшплинтовываем и вынимаем ось уравнителя.

Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

Отсоединяем трос от основного кронштейна

Отсоединяем трос от дополнительного кронштейна.

Ключом «на 24» отворачиваем на 2-3 оборота гайку переднего крепления центрального троса.

Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

Снимаем кронштейн троса.

Расшплинтовываем ось рычага

Развести колодки на Камазе – Правильная установка колодок

Тормозная система напрямую влияет на технические параметры и рабочее состояние транспортного средства КамАЗ. Любые неисправности могут стать причиной серьезных сбоев в автомобиле. Зная, как развести тормозные колодки на КамАЗе, можно самостоятельно выполнить основные рабочие мероприятия для продления срока службы тормозов.

Основные поломки в тормозной системе

У КамАЗ 5230 и других моделей рано или поздно происходят поломки тормозной системы.

1. Воздух в стояночной тормозной системе. Это нарушает растормаживание педали тормоза. Для устранения поломки прокачивают колодки.
2. Поврежденный вакуум. Тормоз будет исправен только при качественном вакууме.  Для проверки исправности выполняют следующую задачу: несколько раз нажимают на педаль, предварительно отключив двигатель. Это убирает разрежение. Затем заводят агрегат, удерживая педаль. Если при запуске педаль опустится, вакуум исправен. Если педаль останется прежней, потребуется замена поврежденной детали.
3. Посторонний шум. Он возникает из-за поломок колодок. После проверки технического состояния механизма можно осуществить замену или ремонт тормозных колодок КамАЗ.

Такие поломки являются основными, и они требуют обязательных действий для восстановления прежних технических параметров транспортного средства.

Важно! Современные колодки на тормоз КамАЗ остаются механизмом, который испытывает максимально возможную нагрузку, вследствие чего часто происходят их поломки и требуется замена или ремонт

Особенности регулировки

Иногда достаточно знать, как подвести или развести колодки на КамАЗе. Регулируя механизм, можно восстановить прежнюю функциональность.

1. Изначально проверяют, насколько удобно двигается рычаг. Он должен с легкостью перемещаться, после чего возвращаться в исходную позицию.
2. На следующем этапе совмещают отверстия механизмов (рукоятка и шток). Для этого вращают специальным червяком.
3. Надавливают на блок, который ответственен за положение механизмов и тормозную часть КамАЗа, в нужном направлении.
4. Соединяют кронштейн, предназначенный для фиксации, и блок рукоятки для управления. Для этого используют болты и механизмы.
5. При вращении червяка удается разводить механизм. В результате колодка и барабанный механизм соприкасаются друг с другом.
6. Теперь червяк поворачивают в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать. Минимальный показатель поворота червяка – 42 Нм.
7. Обязательно проверяют работоспособность рукоятки, штока. Также регулируют ход штока, так как он должен соответствовать зазору. Завершающей задачей будет проверка вращения барабанного механизма.
8. Через 2-6 километров пробега проверяют нагрев барабанного устройства. Температура должна быть не выше 80 градусов.

Тормозные механизмы нужно регулярно подводить – разводить, чтобы они функционировали правильно.

Частичная регулировка тормозов КАМАЗ

Частичная регулировка тормозов КАМАЗ евро-1,2,3 или 4 совершается исключительно для того, чтобы уменьшить зазор, образованный в пространстве от колодок до барабана, увеличивающийся в течение времени использования тормозов. Крупные зазоры, подразумевающие такую регулировку, выявляются, когда увеличивается ход штоков (если он превышает допустимые 4 см). Данная регулировка выполняется исключительно вращением рычажных червяков аналогично таким же действиям в случае полной регулировки.

В этой ситуации недопустимо ослабление гаек колодочных осей. Когда осуществляется такая регулировка, требуется установка минимального хода штоков — 2 см. Чтобы получить равно эффективную работу тормозов для каждого колеса — как расположенного справа, так и расположенного слева, обязательным условием является минимум различий между ходами штоков справа и слева в тормозной системе.

Продолжили ремонт своего кормильца. В «крайнем» рейсе отпала приёмная труба глушителя вместе с частью штанов(.

Что за металл используют для их изготовления? Я уже заипался покупать и менять то штаны то сами бочки!сплошное амно(.

Короче приехал домой с головой как у Пин Конга и ещё несколько часов она у меня гудела(. Первым делом решил избавится от самолётного гула как на АН-2.Нашел в заначках кусок приёмной Камазовской трубы оставшийся от постройки выхлопа на РаТ РоДе.Отмерил обрезал и присрал этот уголок прям на месте.

Скоро планирую менять мотор так что этого колхоза мне хватит. Дальше взялся за замену рем.комплекта правой стороны поперечной тяги. Поднял кабину а там чистотааа!))

Снял колесо, отвернул гайку и отмудохал сошку так что палец из неё выскочил довольно таки быстро)).

Выбил старые сухари и хотел ставить новые но вылезла проблемка, они цука прослабленые!

Как и говорил продавец в магазине и посоветовал купить ещё пару дополнительных нормальных сухарей, они встали как раз! Лампой пришлось обжигать наконечник у резьбы потому как он и его стягивающие болты закисли(.Всё отогрел, помазал и собрал наконечник в кучу.

К обеду пришел сын и мы с ним решили взяться для нас за очень интересное дело, ремонт безкамерного колеса!Насмотревшись видосов подумали что сейчас мы его в два счета!

Ещё с осени в чермете залез в переднее правое колесо саморез!

По началу проблем не создовал но ближе в новому году колесо приходилось подкачивать раз в неделю а сейчас его хватало на три дня.Ближайший грузовой шиномонтаж от нас аж в 120км( так что решили отремонтировать сами. Отбили крышку простым уголком с обеих сторон и как можно аккуратнее разбортовали колесо, дабы не поцарапать диск внутри где он прилегает к резине колеса.Процесс оказался не из лёгких, резина Китай и очень жесткая! Далее Тойотовским домкратом приподняли край крышки от диска для зачистки и наложения заплаты на крышку.

Ремонт тормозной системы КАМАЗ: инструкция, видео | АвтоКАМ

Для повышения безотказности и надежности работы тормозной системы ремонт ее приборов производится на специальном оборудовании лицами, прошедшими необходимую специальную подготовку.

Принудительному ремонту и контрольным испытаниям после ремонта подлежат тормозной механизм, тормозные камеры и энергоаккумуляторы, компрессор, регулятор давления, регулятор тормозных сил, одинарный, двойной и тройной защитные клапаны, ручной тормозной кран, двухсекционный тормозной кран, клапаны ограничения давления, ускорительный клапан и клапан управления тормозами прицепа, кран пневматический.

Основными операциями технологического процесса ремонта приборов пневматической тормозной системы автомобилей семейства КамАЗ являются наружная мойка приборов, разборка приборов тормозной системы, чистка и мойка деталей, дефектация деталей, замена резинотехнических изделий и неисправных деталей, сборка приборов и их испытание.

Обучающий фильм: Тормозная система КАМАЗ

Устройство и техническое обслуживание автомобиля КАМАЗ — Тормозная система. Советский обучающий фильм, в котором подробно рассказано и показано устройство тормозной системы.

Ремонт передних и задних тормозных камер Камаз

Ремонт тормозных камер средних и задних мостов типа 20 отличается от ремонта передних тормозных камер типа 24.

Для снятия тормозной камеры с пружинным аккумулятором с автомобиля необходимо:

• установить ручной тормозной кран в положение «стояночный тормоз»;
• вывернуть до упора болт механического растормаживания пружинного энергоаккумулятора, убедившись, что шток тормозной камеры убран;
• отсоединить подводящие трубопроводы, ослабить крепление тормозной камеры, отсоединить вилку штока от регулировочного рычага.

После выполнения указанных операций снять тормозную камеру.

https://www.youtube.com/watch?v=aLKHfe5zrNk

Разборка энергоаккумулятора, показанного на рис. 112, б, производится на специальном стенде. Разборка энергоаккумуляторов вне стенда категорически запрещается. При ослаблении винта пружина разжимается с усилием 0,62—0,65 МПа и вылетает из цилиндра. Сущность работы приспособления для разборки энергоаккумулятора состоит в том, чтобы после отвинчивания гайки винта плавно разжать пружину.

Рис. 112. Тормозные камеры пневматической системы автомобиля КамАЗ:

а – тормозная камера тормозов переднего моста типа 24; 1 – бобышка; 3 – диафрагма; 4 – диск; 5 – пружина; 6 – хомут; 7 – шток; 8 – корпус; 9 – фланец; 10 – гайка; 11 – защитный чехол; 12 – вилка; 13 – болт; 14 – подвод сжатого воздуха; б – тормозная камера тормозов задней тележки типа 20; 1 – корпус тормозной системы; 2 – подпятник; 3 – уплотнительное кольцо; 4 – толкатель; 5 – поршень; 6 – уплотнение поршня; 7 – цилиндр энегоаккумулятора; 8 – силовая пружина; 9 – винт механизма аварийного растормаживания; 10 – упорная гайка; 11 – патрубок цилиндра; 12 – дренажная трубка; 13 – упорный подшипник; 14 – фланец; 15 – патрубок тормозной камеры; 16 – диафрагма тормозной камеры; 17 – опорный диск; 18 – шток; 19 – возвратная пружина

: Ремонт тормозной камеры, замена диафрагмы КАМАЗ, МАЗ, ГАЗ, ЗИЛ, ПАЗ

Последовательно показано как устраняется утечка воздуха из передней тормозной камеры автомобиля. Разборка, сборка тормозной камеры и замена манжета.

Ремонт тормозных механизмов Камаз

При капитальном ремонте тормозного механизма заменяются новыми:

• резиновые уплотнительные кольца разжимного кулака в кронштейне; после их замены уплотнительные кромки кольца не должны иметь каких-либо повреждений;
• металлопластмассовые втулки разжимного кулака, усилие запрессовки втулок должно быть не менее 6000 Н; после замены втулки растачиваются до диаметра 38,0—38,027 мм;
• фрикционные тормозные накладки колодок тормоза.
