Трактор Т-16

Модификации трактора Т-16

Т-16 выпускался только с 1961 по 1967 год, все более поздние модели – это его модификации. Рассмотрим их более подробно:

Т-16М – первая модернизация «шассика». Отличался в первую очередь установкой более мощного двигателя 25 л.с. Максимальная скорость машины возросла до 23 км/ч. А минимальная скорость выполнения работ с помощью ходоуменьшителя была снижена до 1,6 км/ч, это значительно расширило диапазон выполняемых сельскохозяйственных работ. Масса модернизированной машины возросла до 1810 градусов. Появилась каркасная кабина с тентом и дверьми.

Т-16МГ – пошёл в серию с 1986 года. Мощность двигателя осталась прежней 25 л.с. но в целом двигатель подвергся большому количеству доработок, благодаря чему стал более эффективно использовать своих лошадок. Максимальная скорость трактора возросла до 40 км/ч. Наконец трактор получил закрытую, цельнометаллическую кабину и в целом стал более комфортным для тракториста. На тракторе предусматривалось аж три ВОМ, два синхронных и третий независимый. Выпуск этой модификации остановили в 1995 году.

История появления

Трактор Т-16 — это модель, производимая Харьковским тракторным заводом. Первая модель Т-16 сошла с конвейера в 1961 году. Выпуск трактора продолжался до 1967 года.

По сути, Т-16 представляет собой модернизированное, доработанное самоходное шасси ДСШ14. Именно эта модель предшествовала выпуску Т-16 и его выходу в массовое производство.

Отличительные особенности:

• более усовершенствованный двигатель;
• шины низкого давления;
• выносные цилиндры;
• гидросистема навесного типа.

Общее количество произведенных экземпляров Т-16, по официальным данным, составило 600 тысяч. В настоящее время эта модель трактора также довольно популярна, в особенности в селах, на заготовительных производствах (заготовка и сбор сена), а также для работ на приусадебных территориях.

Весомое преимущество трактора Т-16 перед аналогами, выпущенными в то же время — это универсальность, высокая маневренность и хорошая проходимость на любых почвах, в том числе на почве с повышенным уровнем влажности.

Назначение :

• сельскохозяйственные манипуляции (такие как опрыскивание культур антипаразитарными средствами);
• работа в сочетании с культиваторами;
• работа вместе с уборочными машинами;

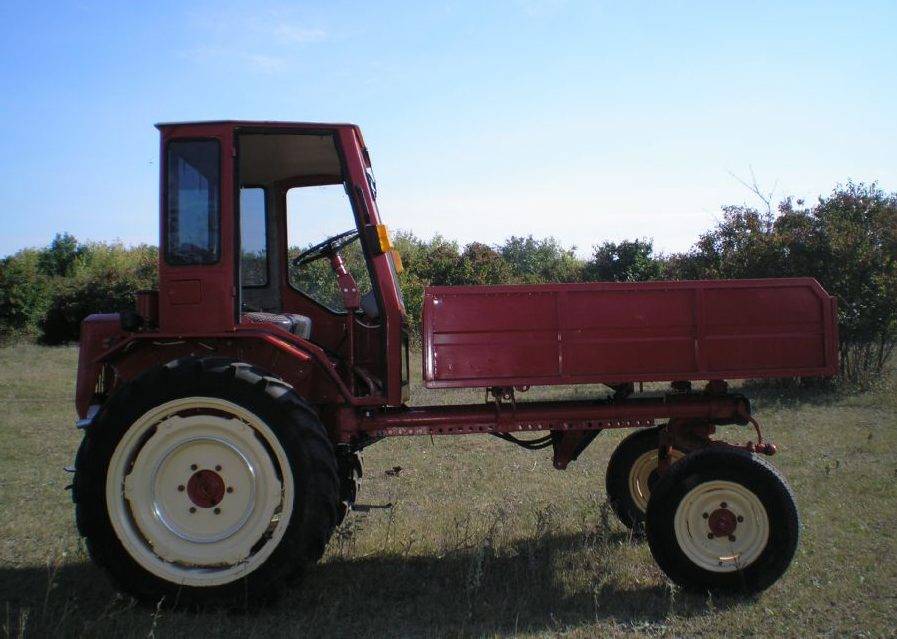

• грузовые операции (после выпуска в последующие годы трактор стал популярен именно благодаря его грузовым функциям);
• модель, также называемая в кругах фермеров «шассик», использовалась в колхозах, совхозах, а затем — в частных и государственных фермерских хозяйствах;

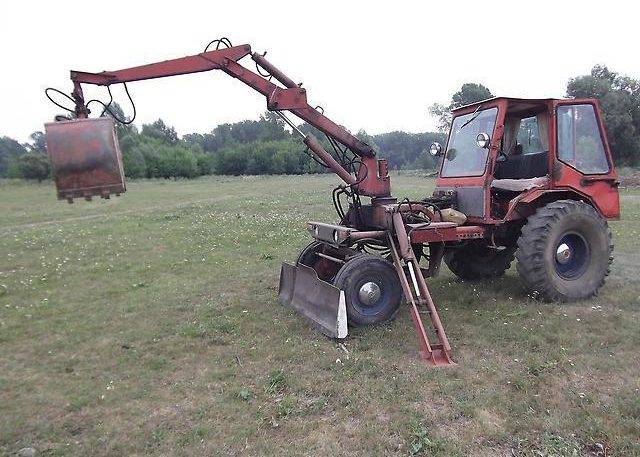

• благодаря навесному оборудованию, к агрегату возможно подключение циркулярной пилы, лебедки, генератора;
• перевозка строительных материалов;
• вывоз строительного мусора.

Технические характеристики

Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора. Тяговый класс 0,6. Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16. Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.

Двигатель

Базовые тракторы Т-16 были оборудованы четырехтактным мотором с мощностью 16 л.с., более поздние модели были оборудованы двигателем Д-21А1 с 22 лошадиными силами. Этого мотора хватает для приведения в действие не только трактора Т-16, но и навесного оборудования, которое может весить до 150 кг. Оба мотора имеют воздушное охлаждение. На головках и боковых сторонах цилиндров расположены ребра, которые обеспечивают их охлаждение. Можно регулировать скорость воздушного потока при помощи поворотного диска в соответствующем канале.

1- счетчик моточасов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпускной трубопровод; 5 — средний дефлектор; в — топливный насос; 7 — маховик; 8 — подогревательная свеча накаливания.

Расход топлива

Удельный расход топлива у «шассика» составлял 272 г/кВт в час.

На агрегате «шассика» использовался предкамерный метод смесеобразования. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке. Предкамера занимала до 35% объема камеры сгорания.

Коробка передач

На минитракторе Т-16 установлена механическая коробка передач. На первых моделях было четыре положения для езды вперед, на последующих модификациях их количество было увеличено до 7. Ходовая и трансмиссия Валы коробки передач находятся под прямым углом по отношению к продольной оси. Благодаря этому удалось уменьшить размеры трансмиссии и машины в целом. Схема сцепления трактора Т-16 Сцепление включает в себя два однодисковых узла, которые предназначаются для передачи момента вращения на коробку передач и регулировку работы ВОМ. Ведущий мост – задний.

Гидравлическая система

Гидравлика тракторов состоит из шестеренного насоса, установленного на моторе, распределителя, исполнительных цилиндров и соединительных магистралей. На Т-16МГ установлено гидрообъемное рулевое управление, подключенное к основной магистрали.

Оборудование, которое используется на Т-16, устанавливается на раме перед кабиной. В сельском хозяйстве машина прекрасно сочетается с опрыскивателями, оборудованием для подкормки и внесения удобрений, косилками и стогомётами. Бороны и катки удобно цеплять на скобу, за передний поперечный брус, так чтоб борона располагалась между передними и задними колёсами.

Так же с трактором прекрасно агрегатируется различное коммунальное оборудование. Разные виды погрузчиков, включая самопогрузчик с кузовом самосвалом. Сварочное оборудование, помпы для воды, пилорамы.

Рулевое управление

Штампованная колонка прикреплена к фланцевой части заднего силового бруса рамы. В колонке установлены на подшипниках 2 вала, имеющих карданный узел соединения. На Т-16МГ колонка оборудована системой регулировки по длине и углу наклона. Настройка выполняется вручную, после этого шарнирное соединение зажимается фиксатором.

Ходовая система

В состав ходовой входят рама, передний и задний мост, колеса. Рама Т-16 служит для установки различного оборудования. Это жёсткая сварная конструкция, состоящая из двух продольных труб, левой и правой, а так же поперечных переднего и заднего брусьев, соединяющих трубы.

В отверстие в переднем брусе запрессованы две втулки, которые служат опорой для оси качения моста. Сам передний мост состоит из балансира и двух поворотных кулаков вставленных в него. Задний мост ведущий.

Колеса ведущего заднего моста состоят из профилированного обода, диска и шины низкого давления. По внутреннему диаметру обода равномерно распределены и приварены стойки, к которым при помощи шести болтов крепится диск. К ступице колесо крепится на специальные болты, которые подходят как для передних, так и задних колёс.

Навесные орудия для трактора Т-16

Как свидетельствуют отзывы владельцев трактора Т-16, его можно эксплуатировать с широким спектром навесных орудий.

В аграрном секторе сельхозмашина используется для:

• пахоты – сцепной механизм позволяет за несколько минут устанавливать на агрегат 1- и 2-корпусный плуг;
• опрыскивания – для этого на трактор быстро устанавливается прицепной опрыскиватель;
• скашивания травы – на сельхозмашину может монтироваться малогабаритная роторная косилка;
• загрузки грузовых автомобилей – в передней части трактора вместо стандартного кузова можно установить погрузчик.

На трактор в комплектации Т-16 «Шассик» также может устанавливаться другая навеска: его можно эксплуатировать вместе с куном, ковшом, подметальной щеткой и отвалом для уборки снега.

Устройство

На «шассик» устанавливали жесткий каркас, облицованный различными элементами. В более поздних версиях он получил крышу, двери и панели со стеклами. Каркас защищал водителя от травм в случае опрокидывания шасси, укрывал от плохой погоды и выхлопных газов. Летом быстросъемные элементы с него можно было демонтировать. Сам он крепился на шасси в 6 местах посредством резиновых амортизаторов.

Каркас был сварен из прямоугольных труб, соединенных болтами. Крыша каркаса для вентиляции могла фиксироваться в приподнятом положении. Внутри него также были установлены стеклоочистители, солнцезащитный щиток, зеркала и крючок для одежды.

Навесное оборудование для Т-16 заслуживает дополнительного внимания. Благодаря нему трактор оказался настоящим универсалом, готовым к выполнению множества работ. Специализированная машина представляла собой лишь малофункциональный транспорт, но агрегирование с дополнительным оборудованием делало из нее эффективную технику. Спереди «шассика» на раме находились места креплений, позволяющие устанавливать особые устройства, мотопилы, дорожные щетки, сенокосилки, погрузчики различных вариаций грузовую платформу и дополнительные агрегаты. Управление Т-16 осуществлялось посредством педалей, соединенных через наконечники, пальцы и тяги с рычагами управления. У модели была механическая ступенчатая трансмиссия.

Главным отличием «шассика» от классических тракторов было заднее расположение трансмиссии и мотора и переднее расположение навесных орудий. Подобная конструкция обеспечивала отличный обзор междурядий и органов орудий с места водителя. Надежное покрытие с грунтом в Т-16 поддерживалось благодаря смещенному к задним колесам центру тяжести.

Габаритные размеры

Габариты «Шассика» следующие: ДВШ — 3280/2600/2000 мм. Клиренс 56 мм., общий вес трактора 1685 кг. без навесных устройств.

Кабина

На первых моделях кабина на Т-16 отсутствовала. Позже на «шассик» начали устанавливать прочный каркас, для защиты тракториста от опрокидывания. Ещё позже к каркасу добавили различные съёмные элементы кабины: крышу, панели со стёклами, двери. Такая кабина уже служила защитой не только защитой от механических воздействий, но и от непогоды и выхлопных газов.

Т-16 получил подрессоренное одноместное сиденье с регулировкой по росту и весу водителя. Настройка осуществлялась перестановкой чаши. Сиденья были дополнены подлокотниками и твердой спинкой. На левом крыле каркаса находился инструментальный ящик. Его техническое обслуживание особой трудности не представляло. Необходимо было регулярно очищать сиденья, иногда подкрашивать проблемные места и подтягивать болтовые соединения.

Обслуживание системы смазки двигателя Т-16 (смена масла)

При работе двигатели смазочные свойства картерного масла ухудшаются вследствие его старения и загрязнения посторонними примесями и продуктами износа трущихся поверхностей деталей. При работе двигателя часть масла сгорает в камерах сгорания. Особенно быстро возрастает расход по мере износа деталей поршневой группы двигателя. Для поддержания требуемого уровня масла в поддоне нужно заливать свежее масло до верхней метки на масломерной линейке через заливную горловину. При отсутствии специальной заправочной посуды можно пользоваться ведром с крышкой. Наливать масло необходимо через воронку с мелкой сеткой. Для ускорения заправки и прогрева двигателя зимой загустевшее масло подогревают в водяной ванне. Уровень масла в поддоне необходимо проверять до пуска двигателя. Если уровень проверяют после остановки двигателя, то перед замером нужно дать возможность маслу в течение 10-15 мин. стечь со стенок картера и других деталей. При проверке уровня масла шасси следует установить на горизонтальной площадке. Работа двигателя Т-16 с уровнем масла ниже нижней метки категорически запрещается. При смене масла необходимо также заменить фильтр тонкой очистки (Д-16), промыть фильтр тонкой очистки, удалить отложения и грязь, скопившиеся на стенках картера и в каналах.

Для промывки масляной системы двигателя следует после слива старого масла залить в поддон 4-5 л дизельного топлива, запустить двигатель и дать поработать в течение 1-1,5 мин. После остановки двигателя нужно слить полностью дизельное топливо из поддона и фильтров через сливные пробки и заправить двигатель свежим маслом до верхней метки на масломерной линейке. После промывки масляной системы двигателя и замены масла рекомендуется запустить двигатель и прогреть его, чтобы заполнить всю масляную систему в магистрали. Затем надо проверить давление масла в магистрали. При пуске холодного двигателя давление масла, пока оно не прогрелось, может быть значительно выше. Повышенное давление масла у прогретого двигателя указывает на неисправность редукционного клапана. В случае понижения давления к трущимся деталям двигателя масло будет поступать в недостаточном количестве.

См. также: Замена коренных вкладышей Т-16. Техническое обслуживание ГРМ трактора.

• < Назад
• Вперёд >

www.traktor-t-16.ru

Как завести трактор Т-16?

Для продления сроков эксплуатации трактора его водитель должен правильно запускать двигатель сельхозмашины.

При этом порядок действий выглядит следующим образом:

1. Сначала потребуется проверить уровень топлива, моторного масла, а также количество жидкости в радиаторе охлаждения. Для этого в устройстве трактора предусмотрены сливные и заливные пробки. Они указаны на фото ;
2. После этого нужно найти тумблер, отвечающий за включение массы – он находится над штатным аккумулятором и имеет форму стандартной кнопки;
3. Один раз нажав на тумблер, водитель обеспечит подачу электрической энергии на все встроенные электроприборы трактора;
4. Затем нужно вытянуть на себя рычаг декомпрессии – он расположен в левой части кабины. В результате водитель приведет в действие вспомогательный мотор сельхозмашины;
5. После этого нужно включить устройство запуска основного двигателя – оно находится в передней части приборной панели и имеет вид небольшого рычага. С его поворачиванием начинает работать электрический стартер агрегата;
6. При исправном двигателе на его запуск у стартера уйдет не более 15 сек;
7. Спустя это время водителю потребуется потянуть рычаг предварительной декомпрессии вниз. В это же время нужно начать медленно давить на педаль газа.

Если после выполненных действий трактор не завелся, то процедуру запуска потребуется повторить. Это особенно актуально зимой во время сильных морозов.

Преимущества и недостатки эксплуатации

Почему же трактор Т-16 обрёл такую популярность среди населения? Думаю дело в его главном преимуществе, а именно, низкой стоимости при хорошей надёжности и широком диапазоне выполняемых работ.

Так же из плюсов можно выделить:

1. Простота в эксплуатации, управлять «шассиком» вполне способен человек без каких — либо специальных навыков.
2. Техническое обслуживание и ремонт, так же не составят труда, если человек, как механик, знаком хотя бы с основами.
3. Небольшие размеры позволяют маневрировать там, где большему трактору не развернуться.
4. Хорошая проходимость позволит забрать или доставить груз туда, где обычному грузовику не пройти.
5. За счёт малого веса не сильно прикатывается грунт во время сельскохозяйственных работ.
6. Большой выбор навесного оборудования делает машину универсальной.

Основным и чуть ли не единственным недостатком принято считать воздушную систему охлаждения двигателя. В зимний период запустить двигатель без предварительного подогрева не получится, а система холодного пуска на двигателе не предусмотрена.

«Попрошайка» является очень простым трактором в плане ежедневного и периодического обслуживания. Перед каждым выездом следует проверять и при необходимости доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Правила безопасной эксплуатации трактора Т-16:

• во время движения держите двери кабины закрытой;
• высоту сиденья регулируйте соответственно росту оператора;
• ремонт двигателя и разбор КПП производите только после того, как мотор остыл;
• следите за уровнем давления охлаждающей жидкости;
• контролируйте показатели дизельного топлива, уровня масла;
• не курите вблизи работающего двигателя машины.

Правила обслуживания трактора Т-16:

• как и любая техника подобного класса, Т-16 нуждается в периодической проверке состояния деталей устройства, скрепленных частей, навесок, КПП, данная проверка выполняется каждые 50, 100, 200 и более часов;
• на время бездействия «законсервируйте» трактор, выполнив слив топлива и установив машину на хранение в сухом помещении;
• при сложных условиях эксплуатации (высокий уровень влажности, высокая запыленность и т.д) может потребоваться внеплановый ТО, выполните его согласно инструкции по эксплуатации трактора;
• все отработанные жидкости сдавайте в утилизацию;
• избегайте течи масла и топлива, в особенности в жаркие летние дни — и масло, и дизельное топливо весьма горючи и легко воспламеняются.

Техническое обслуживание

Продольная база трактора Т-16 составляет 2 500 мм. В сочетании с малым радиусом поворота это обеспечило высокую маневренность трактора при эксплуатации в ограниченном пространстве или в закрытом помещении.

Главным недостатком модели трактора Т-16 можно назвать конструкцию двигателя, которая не предусматривает установку предпускового подогревателя. Это чревато тем, что при температуре воздуха ниже минус 10 0 С машина с большой долей вероятности не заведется.

Вторым недостатком можно назвать уменьшение числа производимых запчастей для этой модели. А это всегда чревато проблемами при ремонте машины.

Несмотря на наличие минусов владения данной моделью, плюсов гораздо больше. Это и низкая стоимость трактора, и рабочая универсальность, и хорошая ремонтопригодность. Большой выбор навесного оборудования для машины позволяет использовать его в абсолютно разных сферах деятельности.

Немаловажным является тот факт, что имеется возможность самостоятельного обслуживания Т-16. Несмотря на кажущуюся простоту конструкции, все узлы и агрегаты трактора обладают увеличенным рабочим ресурсом.

Инструкция по эксплуатации

Трактор Т-16 и сейчас часто встречается в сельской местности. Наличие такого устройства значительно облегчает ручную работу. Но с каждым годом износ трактора увеличивается, а запчасти становится найти все труднее. Поэтому нужно постоянно проводить осмотр техники, так как производитель больше не выпускает запчасти этой серии. Трактор Т-16 достаточно прост в обслуживании. Хотя бы раз в месяц необходимо проверять и менять топливо, проверять работоспособность деталей, при необходимости подзарядить аккумулятор.

Рекомендации по замене масла:

• каждые 250 часов необходимо обязательно менять масло;
• транспирационное масло нужно менять через каждые 500 часов.

Достоинства и недостатки

Владельцы машин отмечают ряд положительных сторон Т-16, это:

• надежная схема трансмиссии;
• возможность самостоятельного ремонта с использованием минимального набора инструмента;
• маневренность, обеспеченная компоновочной схемой;
• возможность самостоятельной модернизации и установки узлов от другой техники;
• проходимость;
• отсутствие магистралей и радиатора системы жидкостного охлаждения упрощает эксплуатацию.

Недостатки шасси Т-16:

• малая мощность для обработки крупных земельных участков;
• необходимы контроль над системой смазки и очистка ребер от замасливания и загрязнения;
• поломки, связанные с естественным износом техники;
• сложности с установкой навесного оборудования;
• отсутствие качественных запасных частей.

Устройство трактора Т-16: конструктивные особенности агрегата

Существуют тракторы, на популярность в народе которых практически не влияет выпуск новых и более современных сельскохозяйственных агрегатов. В число этих тракторов входит легендарный Т-16, более известный отечественным фермерам, как «шассик»

Он прост в применении и ремонте своими руками, универсален, и, что немаловажно, крайне вынослив – именно эти черты больше всего ценятся нашими аграриями в известном тракторе

Основой, «сердцем» трактора «Шассик» Т-16 является его двигатель марки Д-16. Изначально трактора Т-16 оснащались моторами, мощностью в 16 л. с., однако позже в комплектацию агрегатов поступили более мощные двигатели, обладающие отдачей в 25 л. с. Трактора с такими моторами получили название Т-16М, а их выпуск был продлен вплоть до 1995 года.

Двигатели первых агрегатов Т-16 оборудовались простыми, но очень эффективными системами воздушного охлаждения. Сами моторы работали в 4 такта и имели 2 цилиндра. Дополнительно на мотор трактора устанавливалась система газового распределения и шатунный механизм. Отличительной особенностью первых моделей Т-16 было расположение моторов в их конструкции – двигатели в них располагались в задней, а не в передней части. Для запуска мотора в конструкции каждого трактора был предусмотрен электрический стартер.

В конструкцию трансмиссии трактора входила 7-ступенчатая механическая коробка передач и сухая тормозная система ленточного типа. Наличие такой КПП позволило трактору передвигаться в диапазоне скоростей от 1,5 до 17,5 км/ч. Трансмиссия располагалась в передней части конструкции трактора Т-16. Все ее запчасти изготовлены из прочных металлических сплавов, обладающих повышенной стойкостью к износу и коррозии.

Трактор Т-16 оснащен фрикционной однодисковой муфтой сцепления. Она достаточно надежна и безотказна даже при эксплуатации трактора в самых тяжелых погодных условиях.

На легендарном агрегате установлен жесткий каркас, поверхность которого облицована множеством укрепляющих элементов. Более поздние модели Т-16 дополнительно оборудовались крышей, панелями и дверьми, защищающими водителя от осадков. При необходимости кабину трактора можно разобрать.

Каждый трактор «Шассик» оснащен удобным водительским сиденьем, которое можно отрегулировать по весу и росту водителя. Для дополнительного комфорта в кабине водителя предусматривался подлокотник. Более подробно интерьер салона трактора Т-16 можно изучить на фото.

Отдельного внимания заслуживает наличие в конструкции агрегата мощного сцепного механизма, который позволяет устанавливать на сельскохозяйственную машину практически любое навесное оборудование.

Простая конструкция легендарной сельскохозяйственной машины существенно упрощает ее самостоятельный ремонт и обслуживание. Благодаря наличию свободного доступа к основным механизмам агрегата его владельцу не требовалось демонтировать детали для заливания масла или замены расходных материалов.

Технические характеристики трактора Т-16

Двигатель трактора Т-16

Д16 – это четырёхтактный, двухцилиндровый дизель мощностью 16 л.с. с воздушным охлаждением. Его особенностью является использование предкамерного способа смесеобразования. Образуется предкамера полостью, которая запрессована в головку цилиндра в специальной вставке.

• Мощность двигателя – 16 л.с.
• Номинальные обороты – 1750 об/мин.
• Диаметр цилиндра/ход поршня – 95/120 мм.
• Расход топлива – 272 г/КВтч
• Охлаждение – воздушное.
• Тяговый класс – 0,6 т.

Цилиндр отливается из чугуна, с рёбрами охлаждения, всего их 17. Чугун используют высокопрочных легированных марок. Для точной установки цилиндров, на картере имеется центровочный пояс.

Материалом для изготовления головки цилиндра является серый чугун. Крепление её к цилиндру осуществляется с помощью четырех шпилек. Роль прокладки между головкой цилиндра и цилиндром выполняет медное кольцо.

Поршня отливаются из высококачественного алюминиевого сплава. Для увеличения объёма камеры сгораниям и улучшения смесеобразования в днище поршня сделано углубление.

Система смазки комбинированная, к мотылевым и коренным подшипникам коленвала масло по специальным каналам поступает под давлением, остальные детали смазываются методом разбрызгивания.

Пуск двигателя осуществляется с помощью стартера, непосредственно из кабины. Для облегчения пуска, установлен декомпрессор.

Коробка передач

Т-16 получил восьмиступенчатую (7 вперёд и 1 назад), механическую коробку передач. Валы в коробке, относительно продольной оси, имеют поперечное расположение. Такая конструкция позволила сделать её более компактной, а так же использовать цилиндрические шестерни при передаче вращения дифференциалу.

От силовой установки с помощью конической шестерни главного вала сцепления, крутящий момент передаётся на КПП. Специальный механизм блокировки, полностью исключает переключение скоростей, при не полностью выключенном сцеплении.

Т-16 имеет полунезависимый вал отбора мощности, расположен он в левой части корпуса главной передачи. Вращается вал со скоростью 533 об/мин, при номинальных оборотах работы двигателя. Приводится в движение ВОМ от вала, приводящего в движение муфту сцепления.

Ходовая и управление трактором Т-16

В состав ходовой входят рама, передний и задний мост, колеса. Рама Т-16 служит для установки различного оборудования. Это жёсткая сварная конструкция, состоящая из двух продольных труб, левой и правой, а так же поперечных переднего и заднего брусьев, соединяющих трубы.

В отверстие в переднем брусе запрессованы две втулки, которые служат опорой для оси качения моста. Сам передний мост состоит из балансира и двух поворотных кулаков вставленных в него. Задний мост ведущий.

Колеса ведущего заднего моста состоят из профилированного обода, диска и шины низкого давления. По внутреннему диаметру обода равномерно распределены и приварены стойки, к которым при помощи шести болтов крепится диск. К ступице колесо крепится на специальные болты, которые подходят как для передних, так и задних колёс.

Рулевое управление

Рулевое управление на Т-16 может быть, как механическое так и с гидроусилителем. Рулевая колонка трактора крепится фланцем, на заднем брусе рамы. При механическом управлении усилия от рулевого колеса передаются на передние колеса с помощью системы карданных валов, шестерен и секторов.

При рулевом управлении с гидроусилителем, усилие от рулевого колеса передаётся на хвостовок дозатора, который в свою очередь направляет поток жидкости под давлением от шестерёнчатого насоса НШ, в ту или иную полость гидроцилиндра. Гидроцилиндр в свою очередь через поворотный рычаг, воздействует на колеса переднего моста.

Устройство трактора Т-16

Модель Т-16 начала выпускаться в середине 60-х годов XX века. В то время агрегат выходил с конвейера под названием «самоходное тракторное шасси» и пользовался большой популярностью как среди частных предпринимателей-аграриев, так и в числе владельцев крупных сельскохозяйственных предприятий. В связи с высоким спросом на модель заводу-изготовителю удалось выпустить порядка 600 тыс. тракторов, многие из них активно используются и по сей день.

С начала выпуска трактор Т-16 комплектовался производительным и экономичным ДВС марки Д-16. Вскоре мощности заводского мотора оказалось мало, поэтому производителем было принято решение заменить мотор более мощным ДВС. Эта модернизация позволила создать более производительный агрегат Т-16М, который выпускался вплоть до 1995 года. Обе модификации двигателей обладают свободным доступом, что облегчает их ремонт и обслуживание своими руками. Кроме того, бесключевое крепление штатного воздушного фильтра ДВС позволяет быстро выполнить его очистку, а за счет съемного корпуса фильтрующего элемента упрощается регулировка клапанов мотора.

Мотор в первой модификации Т-16 изначально оборудовался менее эффективным воздушным охлаждением, а сам двигатель относился к 4-тактным 2-цилиндровым агрегатам. Мотор дополнительно оснащался схемой газового распределения и встроенным усиленным шатунным механизмом. Для запуска ДВС в устройстве трактора заводом предусмотрен электрический стартер.

В основу трансмиссии модели Т-16 вложена механическая многодиапазонная коробка передач с 7-ступенчатой конструкцией. Она дополнена ленточной сухой усиленной тормозной системой.

Для передачи усилия от мотора на ходовую часть и установленное навесное оборудование в конструкции модели предусмотрено 1-дисковое сухое фрикционное сцепление. Все запчасти механизма выполнены из износостойкой кованой стали, защищенной от коррозии и нагрева.

Для возможности эксплуатации вместе с агрегатом широкого спектра навесного оборудования в его комплектацию входит мощная гидравлика. Она состоит из 2 металлических выносных силовых цилиндров. За их управление отвечает гидравлический распределитель, который защищает систему от длительной работы под высокими нагрузками.

Рулевое управление сельхозмашины состоит из карданного металлического вала, опорой которого служит радиальный подшипник. К рулевому колесу вал крепится посредством шарнирного соединения. Более детально о конструктивных особенностях популярного трактора расскажет видео.

Трактор «Шассик» комплектуется усиленной ходовой частью, которая состоит из переднего и заднего мостов. В передней части модели установлены колеса меньшего диаметра. Заменив их колесами с шириной, соответствующей заднему мосту, можно превратить сельхозмашину в маневренный вездеход.

Модельный ряд

Во время массового производства трактора Т-16 ХТЗ не выпускал его модификаций, однако в 1967 году, когда выпуск Т-16 был прекращен, мир увидела более совершенная версия, модификация под названием Т-16М.

Характеристики Т-16М были улучшены по сравнению с базовой моделью. Например, машина получила двигатель на 25 лошадиных сил, новую маркировку. Функционал КПП также был улучшен. Дополнительно была установлена кабина с защитным каркасом, дверцы, тент от солнца. Минимальная скорость движения модификации составила 1,6 км/час.

Выпуск Т-16М длился включительно до 1955 года. Агрегат обрел высокую популярность, его активно использовали для коммунальных работ, асфальтоукладочных и сельскохозяйственных операций, причем, не только в Украине, но и в соседних государствах.

Еще одна доступная модификация — это Т-16-МГ, выпускалась с 1986 года. Оборудована улучшенным двигателем, мощность которого осталась той же — 25 л.с., однако сама конструкция была укреплена и модернизирована. Дополнительно присутствовали два ВОМа: синхронный и независимый.

Сейчас можно обнаружить трактор Т-16 в рабочем состоянии в селах, пгт и деревнях по всей России, кроме того, есть возможность купить трактор Т-16 в состоянии б/у. Цена такой техники колеблется в зависимости от общего состояния, в среднем подержанный экземпляр стоит от 45 до 95 тысяч гривен (120-180 тысяч рублей).

Плюсы и минусы агрегата

К основным достоинствам модели нужно отнести его невысокую стоимость и хорошую грузоподъемность в сочетании с продолжительным сроком эксплуатации. Многие вышедшие в 80-х трактора и по сей день активно трудятcя на полях своих владельцев благодаря наличию надежных запчастей. К остальным преимуществам модели относиться:

• Надежная трансмиссия, с которой можно работать без специальной подготовки. Трактор легко ремонтируется без помощи мастера;
• Отличная маневренность – небольшие габариты и хороший обзор позволяют разворачивать агрегат на небольшой площади;
• Возможность усовершенствования отдельных узлов машины;
• Высокая проходимость дает возможность эксплуатировать модель практически на любом дорожном покрытии и при любой погоде;
• Аккуратная обработка грунта легким колесником, который не утаптывает верхний слой земли;
• Агрегат можно успешно использовать зимой за счет мотора с воздушным охлаждением. Эксплуатация машины не требует использования каких-либо замерзающих жидкостей;
• Широкие возможности переделки. О том, что можно сделать из трактора Т-16 различные машины для хозяйства, слышали даже начинающие фермеры.

Недостатков у модели гораздо меньше. Среди них, главным образом, выделяется отсутствие возможности обрабатывать большие участки по несколько десятков гектар. Кроме того, наличие системы воздушного охлаждения вынуждает владельца трактора регулярно чистить воздушный фильтр, центрифугу и масляный насос. Тем не менее, при условии использования на небольших угодьях, агрегат сможет показать себя максимально эффективно.

Основные модификации

Харьковский завод производил 3 версии машины:

• шасси Т-16, ранний выпуск с мотором Д-16;
• шасси Т-16М, наиболее массовая машина с дизелем Д-21А1, устанавливалась каркасная кабина;
• трактор Т-16МГ, модернизация второй половины 80-х годов, оснащена кабиной закрытого типа.

Год выпуска трактора Т16 — с 1961 по 1967 года. Позже выпускались только его усовершенствованные модификации.

Трактор Т-16М

Т-16М — это первая улучшенная версия Т16. Главным его отличием от базовой модели стала более высокая мощность 25 л.с. Данный вид трактора может разгонятся до 23 километров в час. Кроме того, был расширен диапазон дополнительных возможностей устройства. Над кабиной появился тент, она обрела каркасный вид. Максимальный вес трактора также выросла. Остальные характеристики остались практически неизменными.

Трактор Т-16МГ

Версия трактора т-16мг появилась в производстве с 1986 года. Изменений в мощности двигателя по сравнению с предыдущей модификацией не произошло. Но двигатель получил несколько существенных доработок, поэтому стал работать значительно лучше. Благодаря тому, что в тракторе применяются новые технологии, он начал разгонятся до 40 километров в час. Теперь у трактора полностью закрытая кабина и цельнометаллическая конструкция. Габариты оставались практически неизменными. Эта модель была снята с производства в 1995 году.
