Автокран XCMG QY25K5S

Как устроена стрела XCMG QY25K

Стреловое оборудование автокрана имеет телескопическую конструкцию и содержит 5 секций, которые по форме профиля представляют собой шестигранники. За счет ребер жесткости такие секции очень прочны на изгиб.

Автокран XCMG QY25K с поднятой стрелой

Выдвижение секций происходит поочередно за счет воздействия гидроцилиндра и блоков полиспаса. Другой гидроцилиндр поднимает стрелу вверх, меняя ее вылет. Основная длина стрелового оборудования XCMG QY25K может быть дополнена гуськом (удлинителем). Его можно крепить в одну линию, либо с угловым смещением на 15 или 30 градусов.

За счет поворотной платформы стреловое оборудование может совершать круговое вращение на 360 градусов. В конструкции стрелы автокрана XCMG есть устройство ограничения свободного хода. На оголовке имеется пять шкивов.

Видео: Управление XCMG QY 25т

https://youtube.com/watch?v=HpfiDA0Izco

Оставьте заявку на поиск лучшей цены

Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым вопросам и подберет лучшую цену в России

Автокран XCMG QY25K Ссылка на основную публикацию

Эксплуатация и ремонт

Особенности эксплуатации и периодичность проведения технического обслуживания прописаны в инструкции.

Перед началом эксплуатации необходимо проверить исправность всех основных узлов и элементов, также нужно определить характер работ и подготовить технику для их выполнения.

Ремонт автокранов QY30, QY50, XCMG QY25K5:

1. Если присутствуют шумы в гидравлическом насосе, нужно долить масляную жидкость, удалить попавший в систему воздух, заменить или очистить насос, осмотреть кардан и при необходимости заменить его.
2. Если кран не разворачивается, рекомендуется осмотреть масляный цилиндр на наличие повреждений, отрегулировать давление в переднем клапане, настроить гидравлический двигатель, проверить глушитель.
3. Если не поднимается крюк, следует отрегулировать давление в клапанах, осмотреть топливный насос высокого давления на наличие повреждений.

Конструкция стрелы автокрана

Грузоподъемность автокрана XCMG QY25K5

Стрела является основным рабочим органом автокрана. В модели XCMG QY25K5 используется 5 секций стрелы, работающих по очереди. Такая особенность позволяет комфортно работать с грузом на разной высоте. Состоит телескопическая конструкция из 8-угольных профилей, что обеспечивает компактное размещение крана, с сохранением устойчивости и надежности.

Стрела может наращиваться с помощью удлинителя и фиксироваться в трех положениях. Первое обеспечивает простое удлинение, а остальные предполагают угловое соединение с наклоном в 15° или 30°. Стрела поворачивается вокруг оси на 360°.

Выдвижение и подъем стрелы на XCMG QY25K5 обеспечивает гидравлический цилиндр с блочной системой. Для некоторых операций используется ограничитель свободного хода. В головной части установлено 5 шкивов.

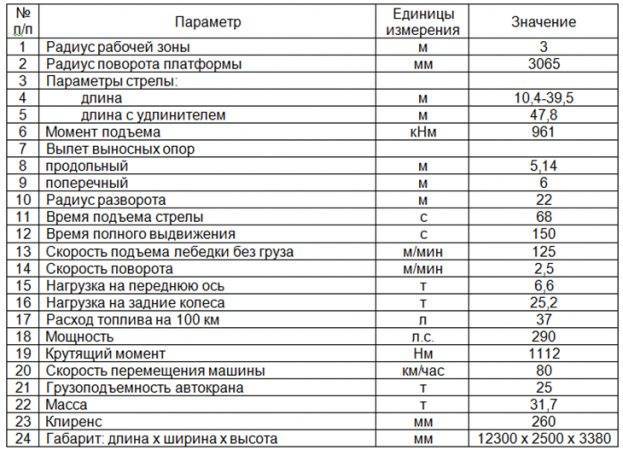

Технические характеристики XCMG QY25K5 представлены в таблице:

Видео по теме: Обзор на автокран XCMG QY25K5 2008 года

Публикации по теме

Рейтинг компаний и частных объявлений Новосибирска по аренде автокран

Вопрос №11 — Есть ли необходимость в установке тахографа на автокране?

Технические параметры и эксплуатационные особенности погрузчика XCMG LW300F

QY25K. Расчетная грузоподъемность стрелы.

Рабочий радиус, м	Сложенная стрела (10.4 м)	Стрела (17.6 м)	Стрела (24.8 м)	Выдвинутая стрела (32,0 м)
Грузоподъемность, кг	Высота подъема, м	Грузоподъемность, кг	Высота подъема, м	Грузоподъемность, кг	Высота подъема,м	Грузоподъемность, кг	Высота подъема, м
3.0	25000	10.50	14700	18.11
3.5	25000	10.25	14700	17.98
4.0	24000	9.97	14700	17.82	9100	25.28
4.5	21500	9.64	14700	17.65	9100	25.16
5.0	18700	9.28	14200	17.47	9100	25.03
5,5	17200	8,86	13500	17,26	9100	24,89	6500	32,32
6,0	15700	8,39	13000	17,04	8800	24,74	6500	32,20
7,0	12100	7,22	12000	16,54	8200	24,41	6500	31,95
8,0	9600	5,54	9900	15,95	7500	24,02	6100	31,66
9,0	8100	15,27	7100	23,59	5500	31,33
10,0	6800	14,48	6400	23,10	5000	30,97
12.0	5000	12.49	5060	21.94	4300	30,13
14.0	3800	9.60	3900	20.51	3800	29,12
16.0	3100	18.74	3100	27,93
18,0	2530	16.52	2500	26,52
20.0	2000	13.61	1960	24,95
22,0	1650	9,29	1600	22,90
24,0	1290	20,54
26,0	1020	17,60
28,0	810	13,71
29,0	700	11,07
Вес крюка	250 кг
Мин. угол наклона стрелы	28	30	20	19
Макс.угол наклона стрелы	68	76	78	78

Основные характеристики техники XCMG по моделям

Наиболее ходовые модели автокранов XCMG представленные на отечественных рынках официальными дилерами, следующие:

QY25K

Мобильная гидравлическая модель автокрана для подъема масс до 25 т. Оснащена стрелой на четыре секции и гуськом (консольной стрелой). Управление вылетом стрелы обеспечивается одним передним гидроцилиндром, выдвижением – двумя лебедками независимого действия. Параметры автомобильного крана:

• Марка двигателя техники – SC8DK280Q3, мощность 206 кВт;
• Колесная формула — 6х4;
• Высота подъема стрелы — 32.50 метра, с гуськом — 40.00 м;
• Габариты ДШВ 12.36х2.50х3.38 метра;
• Снаряженная масса — 26.40 тонны.

XCMG QY25K 32 тонны — габариты автокрана

QY30K5

Модель для подъема масс до 30 т. Имеет усовершенствованную крановую шасси, стрелу телескопического типа на пять секций, широко выдвигаемые аутригеры для высокой стабильности работы. Параметры крана:

• Марка двигателя техники – SC8DK280Q3, мощность 206 кВт;
• Колесная формула — 6х4;
• Высота подъема стрелы — 38.70 метра, с гуськом — 47.60 м;
• Габариты ДШВ 12.07х2.50х3.39 метра;
• Снаряженная масса — 32.40 тонны.

QY50K

Модель крана XCMG для подъема масс до 50 т. Снабжена пятисекционной стрелой и системой аутригеров с дополнительным пятым для хорошей устойчивости. Позволяет проводить работу в круговом диапазоне 360 градусов при любом наклоне стрелы. Параметры автокрана:

• Марка двигателя техники – 46, мощность — 266 кВт;
• Колесная формула — 8х4;
• Высота подъема стрелы — 40.00 метра, с гуськом — 55.80 м;
• Габариты ДШВ 13.10х2.75х3.35 метра;
• Снаряженная масса — 38.58 тонны.

Автокран XCMG QY50K — его габариты

QY70K

Автокран для подъема до 70 т:

• Марка двигателя техники – 46, мощность — 266 кВт;
• Колесная формула — 8х4;
• Высота подъема стрелы — 42.00 метра, с гуськом — 58.00 м;
• Габариты ДШВ 13.50х2.80х3.51 метра;
• Снаряженная масса 41.00 тонна.

QY100K

Модель для подъема до 100 т:

• Марка двигателя техники – Cummins NTA855-C400, мощность — 324 кВт;
• Колесная формула — 8х4;
• Высота подъема стрелы — 47.90 метра, с гуськом — 65.90 м;
• Габариты ДШВ 15.23х3.00х3.86 метра;
• Снаряженная масса — 100.00 тонн.

Автокран XCMG QY100K — габариты модели

Комфорт и простота обслуживания

Источник фото: exkavator.ru

Производитель позаботился о комфорте оператора: обеспечен хороший обзор рабочей зоны, внутри кабины установлен климат-контроль, для удобного входа и выхода предусмотрена сдвижная дверь, появились дополнительные ящики для хранения вещей. Управление — джойстиковое.

Также стоит отметить то, что на приборной панели в кабине теперь отображается значительно больше информации. Кроме этого, появилась возможность дистанционного контроля и управления через мобильный терминал. Теперь оператору достаточно ввести исходную информацию (подъемный вес, вылет, высота), и система сама предложит оптимальный рабочий режим.

Основные несущие элементы конструкции автокранов изготовлены из стали высокой прочности Weldox. Топливный бак в свою очередь выполнен из алюминия. Для упрощения ТО появились специальные площадки для обслуживания, лестница и поручни. Аутригеры имеют подсветку.

Компания XCMG закончила 2021 год с внушительным результатом в $800 млн: таков объем экспорта продукции китайского производителя в Россию. При этом традиционно позиции бренда наиболее сильны в двух сегментах — автокраны и фронтальные погрузчики.

Технические характеристики автокрана XCMG

Общая информация

Марка	XCMG
Название автокрана	QY25K
Модель	XZJ5328JQZ25K
Тип	Автокран
VIN
Изготовитель	Xuzhou Construction Machinery Group Co., Ltd. (XCMG)
Страна изготовления	Китай
Местонахождение производства	Сюйчжоу, Провинция Цзянсу, Китай.
Шасси	XZJ5328JQZ25K
пр-во Xuzhou Construction Machinery Group Co., Ltd. (XCMG), Китай

Двигатель автокрана XCMG XZJ5328JQZ25K

Характеристики двигателя автокрана
Модель двигателя	SC8DK280Q3 WD615.329 WD615.94A SC9DF320Q3
Рабочий объем двигателя, куб.см	8270 9726 9726 8820
Мощность двигателя, кВт	206 213 225 235
Топливо	дизельное топливо
Экологический стандарт	Национальный III / Евро-3

Размеры и масса автокрана XCMG XZJ5328JQZ25K

Размеры и весовые характеристики автокрана
Габаритные размеры автокрана
Габаритная длина, мм	12000/12300
Габаритная ширина, мм	2500
Габаритная высота, мм	3380/3350/3290
Масса, нагрузки
Снаряженная масса автокрана, кг	31620
Полная масса, кг	31750
Распределение полной массы по осям, кг	6550/12600/12600
База и колея
Колесная база, мм	4425+1350
Передняя колея, мм	2074
Задняя колея, мм	1834/1834
Свес передний/задний, мм	2405/1890, 2380/1890, 2307/1890
Углы переднего/заднего свеса, град.	16/13, 15/13

Колеса и шины

Колеса и шины автокрана XCMG XZJ5328JQZ25K
Число осей	3
Число шин	10
Размерность шин	11.00-20, 11.00R20

Прочие технические характеристики

Разные характеристики XCMG XZJ5328JQZ25K (автокран)
Максимальная скорость	75, 80
Число мест в кабине	2
Рулевое управление	рулевое колесо
Листовые рессоры	8 / 14

Дополнительная информация

. SC8DK280Q3 максимальная полезная мощность 204kW, SC9DF320Q3 максимальная полезная мощность 233kW, WD615.329 максимальная полезная мощность 211kW, WD615.94A максимальная полезная мощность 223kW, когда транспортное средство длина 12000mm, достигают 1380mm, расширение 550 мм; когда транспортное средство длина 12300mm Когда, достигают 1680, расширение 550 мм, после опция Nanjing Automobile Manufacturing Co. XCMG кабины, передней подвески для 2380, угол 15 градусов подход, когда транспортное средство длина 12000mm, добраться до 1405mm, расширение является 550mm, когда длина автомобиля 12300mm, охват 1705mm, расширение 550мм. Побочные охранники материалов, используемых для Q235, болтами, после защиты заменяется ног, дорожный просвет составляет 400 мм.

Автокран XCMG qy25k5s — одна из самых востребованных моделей в своем классе

Китайский автокран XCMG qy25k5s пользуется большой популярностью, как на европейском рынке, так и на территории России. Технику хвалят за невысокую цену и хорошие эксплуатационные качества. Кран используется при строительстве малоэтажных жилых зданий и промышленных сооружений.

Спецтехника полностью соответствует всем принятым международным нормам безопасности. Она изначально создавалась с экспортным приоритетом, так что отличается высоким качеством. Доставка машины осуществляется в любую точку планеты при помощи железнодорожного или водного транспорта.

Технические характеристики модели

Характеристики автокрана XCMG qy25k5s находятся на высоком уровне. Транспортное средство комплектуется бензиновым двигателем Shanghai SC9DF290Q4, который соответствует нормам экологической безопасности EURO-4.

Движок вырабатывает мощность до 290 лошадиных сил. Рабочий объем цилиндров составляет 8820 кубических сантиметров. Силовой агрегат оснащен системами распределенного впрыска топлива и электронным зажиганием.

Это позволяет без проблем завести кран при любой температуре на улице.

Комбинированная жидкостно-воздушная система охлаждения не позволяет мотору перегреваться даже при длительной эксплуатации в жаркую погоду. Расход топлива составляет 37 литров на 100 километров, а максимальная скорость движения — 80 километров в час. XCMG qy25k5s оборудован восьмиступенчатой механической коробкой переключения передач.

Рулевое управление имеет стандартный для современных автомобилей гидравлический усилитель. Рабочий тормоз представляет собой двухконтурную пневматическую систему с действием на все колеса. Присутствует характерная для грузовиков и возможность торможения двигателем. Также в базовую комплектацию входит система ABS, которая помогает водителю справляться с нештатными ситуациями на дороге.

Одного взгляда на фото XCMG qy25k5s достаточно, чтобы убедиться в огромных габаритах транспортного средства. Кран имеет минимальный радиус разворота 22 метра при собственной длине 12,3 метра, ширине 2,5 метра и высоте 3,35 метра. Колесная база между первым и вторым мостами составляет 4,125 метра, а между вторым и третьи — 1,35 метра. Колесная формула техники — 6х4.

Технические характеристики для грузоподъемных операций

Категория	Пункт	Ед. изм.	Параметры
Подъемные работы	Максимальная грузоподъемность	т	50
Минимальный рабочий радиус (вылет)	м	3
Минимальный радиус в хвосте противовеса	м	3,485
Максимальный грузовой момент	Основная стрела	kN.m	1764
Полностью выдвинутая стрела	kN.m	823
Полностью выдвинутая стрела и удлинитель	kN.m	492,8
Расстояние между аутригерами	Продольное расстояние	м	5,65
Поперечное расстояние	м	6,6
Высота подъема	Основной стрелой	м	10,75
Полностью выдвинутая стрела	м	40
Полностью выдвинутая стрела и удлинитель	м	55,8
Рабочая скорость	Время подъема основной стрелы	s	88
Время полного выдвижения стрелы	s	180
Максимальная скорость поворота	Об/мин	2
Скорость подъема	Главная лебедка	Предельная нагрузка	м/минута	85
Без нагрузки	м/минута	110
Вспомогательная лебедка	Предельная нагрузка	м/минута	80
Без нагрузки	м/минута	110
Шумовой предел	Внешний шум	Децибел (А)	118
В рабочем положении	Децибел (А)	90

Ассортимент

У нас можно приобрести следующие запчасти для кранов XCMG QY50K:

• Механизмы вращения: шестерни, выходные валы, тормозные колодки, другие запасные части для китайских кранов XCMG 50 тонн.
• Коробки отбора мощности. Элемент, отвечающий за отбор мощности от трансмиссии для приводов различных агрегатов.
• Стрелы, коуши для стального каната, комплекты тросов, барабаны, другие узлы.
• Элементы гидравлики (гидравлические цилиндры). Отвечают за преобразование гидравлической энергии в механическую.
• Гидрораспределители для XCMG QY50, другое гидрооборудование. Представлены емкостными элементами, фильтрами, аппаратурой для дросселирования.
• Элементы кузова: оптика, отопители, подшипники, стекла, прочие узлы.
• Насосы всех типов: масляные, топливные, водяные, ГУР.
• Расходные материалы для проведения планового или капитального ремонта.

Характеристики спецтехники с технической стороны

• ДШВ автокрана XCMG QY50K – 12.95х2.75х3.35 м;
• База колесная: 1.52 м – первая, 3.815 м – вторая, 1.35 м третья;
• Ширина колеи: передних колес – 2.24 м, задних – 2.055 м;
• Кран в снаряженном состоянии весит 38.580 тонн;
• Тележка передняя испытывает давление 12.95 тонн;
• Тележка задняя испытывает давление 25.63 тонны;
• Мотор обладает мощностью в 216 кВт и выдает обороты 2100 в минуту;
• Автокран может двигаться со скоростью 66 км/ч и минимально передвигаться на скорости 2.7 км/ч;
• Дорожный просвет по минимуму составляет 0.285 метра;
• Угол свеса впереди – 16 градусов;
• Угол свеса сзади – 11 градусов;
• Высота подъема с максимально удлиненной стрелой составляет – 55.8 м;
• Расход горючего в пределах 32 литров на каждые 100 км транспортировки.

Возможности автокрана XCMG QY25k5 из практики

Сравнительно недавно появившийся на рынке автокран, практически аналог Либхера получает все большее признание в монтажных работах. Его главное достоинство это его большая стрела, такаяже как у Liebherr LTM 1050 (50 тонн), и относительно недорогая стоимость аренды автокрана, по сравнению с 50-тонным краном. Если необходимо смонтировать оборудование на высоте весом более 2 тонн автокраны Ивановцы и Галичанины 32 т с решетчатыми удлинителями (с гуськом) уже не подойдут, а арендовать автокран 50 т дорого, здесь и занял свою нишу китайский кран XCMG QY25K5, который уверенно работает с весом 5 тонн при полном выдвижении стрелы вертикально. Вместе с этим автокран можно использовать как полноценный 32-тонный кран Ивановец или, например, Галичанин для работы с большими грузами (до 18 т) при минимальном вылете стрелы.

Грузоподъёмность, максимальная, т	25
Длина стрелы, м	38
Максимальная высота подъема крюка, м	39,5
Масса груза, допустимая при выдвижение стрелы, т	4
Колесная формула автомобиля	6х4
Габариты крана в транспортном положении, м (Д*Ш*В)	13х2,5х3,4
Цена за смену, руб. (без НДС)	29 500
Цена 1 км за МКАД, руб.	150

Рассчитать стоимость крана

Минимальный срок аренды автокрана составит 7 рабочих часов + 1 час подачи по Москве.

Автокран XCMG QY25K – устройство

Автокран XCMG QY25K — внешний вид Автокран вобрал все самые новейшие усовершенствования. Он явился синтезом опыта мировых производителей спецтехники, а также разработок китайских инженеров. В результате получилась машина с оптимальным расположением систем и узлов, их взаимодействием между собой и максимальной грузоподъемностью 25 тонн.

Машина стандартно оснащена полноповоротной крановой установкой с кабиной оператора и телескопической стрелой, грузовым автомобилем для транспортировки крана, платформой с аутригерами для опоры при проведении работ.

Кабина оператора автокрана XCMG QY25K

Кабина оператора широкообзорная полного размера, предоставляет возможность хорошего просмотра при работе установки. Рабочее место водителя и крановщика оборудованы кондиционерами.

Крановая установка оснащена двумя лебедками: основной и вспомогательного назначения. Они могут работать вместе и по отдельности. Автокран XCMG QY25K управляется при помощи гидравлической системы. Все команды передаются от джойстиков через нее к рабочим органам техники с высокой точностью.

За выравниванием нагрузки во время работы призвана следить свинг-система, где используется метод свободного скольжения. Также автомобильный кран укомплектован всеми датчиками и системами безопасности, куда входит:

Установка ограничителя нагрузки на автокране XCMG QY25K

• Ограничивающее устройство для защиты от поднятия груза недопустимой массы;
• Ограничитель грузового момента;
• Устройство контроля и ограничения свободного хода грузового каната;
• Клапан защиты гидравлический от недопустимого давления;
• Клапан безопасности распределительный;
• Антикавитационный защитный клапан;
• АБС.

Параметры технические

• Размер габаритов автомобильного крана в метрах ДШВ – 12.36х2.50х3.38;
• База колесная моста переднего в метрах – 4.125;
• База колесная мостов задних – 1.350;
• Вес в транспортном состоянии в тоннах – 26.4;
• Давление на переднюю ось в тоннах – 6.1;
• Давление на заднюю ось – 21.8;
• Скорость передвижения максимум/минимум в км/ч – 72/3;
• Радиус разворота по минимуму в метрах – 22;
• Радиус разворота по стреле – 24;
• Просвет между дорогой и рамой в метрах – 0.26;
• Уклон, возможный к преодолению в градусах – 27;
• Дизельный мотор модели SC8DK280Q3 мощностью 206 киловатт;
• Расход горючего в литрах на 100 км – 35;
• Путь при торможении на скорости 30 км/ч – 10м.

Габариты автомобильного крана XCMG QY25K

Параметры рабочие

Автокран может поднять до 25 тонн, при этом рабочий радиус составляет порядка трех метров. К другим рабочим характеристикам относится:

• Момент грузовой на основном колене стрелы (предельно) – 961.00 кН.м;
• Момент грузовой в состоянии полного вылета плеча (предельно) – 450.00 кН.м;
• Быстрота подъема лебедкой при максимальной нагрузке – 75.00 м/мин;
• Быстрота подъема лебедкой при холостом ходе – 125.00 м/мин;
• Высота подъема на основной стреле – 10.50 м;
• Высота подъема на полностью выдвинутой телескопической конструкции – 32.50 м;
• Высота подъема с добавлением гуська – 75 м.

Техническая характеристика работы стрелы XCMG QY25K

См. также

Автокран XCMG

XCMG XZJ5555JQZ130 (автокран)

XCMG

Подробнее

Изготовитель:	Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай)
Шасси:	XZJ5555JQZ130	Колесная база, мм:	1920+3500+1420+1505
Двигатель:	WP12.430 E50	Шины:	12.00R24
Мощность, кВт:	316	Нагрузки по осям, кг:	9990/10000/13000/1300…
Топливо:	дизельное топливо	Число осей:	5
Полная масса, кг:	54990	Число шин:	14

XCMG XZJ5127JQZ8 (автокран)

XCMG

Подробнее

Изготовитель:	Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай)
Шасси:	CA1131P40K2L5BE4A85	Колесная база, мм:	4700, 4400
Двигатель:	BF4M2012-14E4; CA4DF4…	Шины:	8.25-20, 8.25R20, 9.0…
Мощность, кВт:	106; 98	Нагрузки по осям, кг:	3800/7900
Топливо:	дизельное топливо	Число осей:	2
Полная масса, кг:	11700	Число шин:	6

XCMG XZJ5169JQZ12 (автокран)

XCMG

Подробнее

Изготовитель:	Xuzhou Construction Machinery Group Co., Ltd. (XCMG) (Китай)
Шасси:	XZJ5169JQZ12	Колесная база, мм:	4700
Двигатель:	SC7H230Q5; WP6.220E50	Шины:	10.00-20, 10.00R20
Мощность, кВт:	170; 162	Нагрузки по осям, кг:	6000/10000
Топливо:	дизельное топливо	Число осей:	2
Полная масса, кг:	16000	Число шин:	6

показать все Другая автомобильная спецтехника XCMG

Описание конструкции автокрана

Автокран XCMG QY25K5 с поднятой стрелой Благодаря хорошим тяговым характеристикам за счет большого крутящего момента автокран XCMG QY25K5 перемещается по бездорожью и без труда преодолевает подъемы. Мощный дизельный двигатель SDEC SC9DF290Q4 заднеприводного автокрана отличается экономным расходом горючего и отвечает нормам Евро 4. Устойчивость XCMG QY25K5 остается неизменной при любом способе работы, потому что свинг-система позволяет выравнивать нагрузку. Устойчивость при работе и транспортировке достигается низким расположением центра тяжести.

Характеристики двигателя и передвижения автокрана XCMG QY25K5

Обеспечение комфортной работы

Машина укомплектована двумя кабинами для водителя и оператора, что упрощает работу и исключает ошибки в управлении. Просторные кабины имеют хороший обзор. Для комфорта они оснащены системой кондиционирования и изолированы от внешнего шума и вибраций.

Салон автокрана XCMG QY25K5S

Техника XCMG QY25K5 достаточно маневренна благодаря минимальному радиусу поворота в 3 м. Увеличение рабочей зоны и повышение устойчивости автокрана обеспечивает дополнительный аутригер. Гидросистема автокрана XCMG QY25K5S разработана и запатентована производителем специально для этой машины. В машине используется основная и вспомогательная лебедка, с возможностью отдельного и совместного включения.

Для эффективной и точной работы на XCMG QY25K5 установлен комплект управления и безопасности. Он состоит из датчиков и систем для контроля состояния и перемещения подвижных частей кранового механизма. Приборы фиксируют положение стрелы, уровень нагрузки, защищают от перегрева, перегруза, предохраняют о экстренной ситуации, когда давление масла резко снизится. Электронная система оповещает об опасности соприкосновения с элекролинией.

Габариты автокрана XCMG QY25K5

Автокран XCMG QY25K5

Оставить заявку

Модификация автокрана XCMG QY25K5 и QY25K, отличаются максимальной грузоподъёмностью – 25 т. и удлиненной стрелой, имеющей 5 колен и повышенными характеристиками грузоподъемности.

• Мощный двигатель 6С 215-2 сделанный по европейской технологии.
• Поворотная система QY25K с функцией свободного скольжения может автоматически выравнивать нагрузку.
• Хорошо оборудованные безопасные устройства, такие как автоматический ограничитель момента, ограничитель высоты подъёма, соответствуют государственным стандартам.
• Операторская кабина QY25K с регулируемым сиденьем оснащена индикаторами, измерителем давления и т.д., это удобно для работы. Также кабина QY25K оснащена воздушным кондиционером и печкой.
• Водительская кабина оснащена регулируемым креслом и регулируемым рулём, это удобно при вождении.
• Машина QY25K оснащена устройствами для использования на плоскогорьях, а также пригодна для работы при любых неблагоприятных условиях окружающей среды.

Основные элементы крановой установки XCMG QY25K изготовлены из высокопрочной стали. Новые материалы, из которых изготовлен автокран, позволяют минимизировать общую массу транспортного средства и повысить эффективность использования. Использование восьмиугольного профиля на основной стреле и полное или частичное ее раздвижение эффективно распределяет нагрузку и позволяет поднимать тяжелые грузы.

Конструкция главной и вспомогательной лебедок автокрана XCMG QY25K5 и QY25K предусматривает возможность как независимой работы, так и одновременной.

Применяемая на автокране XCMG QY25K5 свинг-система, использует функцию свободного скольжения, автоматически выравнивающее нагрузку.

Гидравлическая экспериментальная система управления автокрана XCMG QY25K5 и QY25K точно понимает и передает на исполнительные органы все операции, при минимальной затрате физических усилий крановщика.

Клапан противовеса, разработан с международной технологией, нефтяным фильтром, устройством антикавитаций и включает гидравлический кругооборот, делает операции более надежными.

Автокран XCMG QY25K5 укомплектован высокоэффективной системой безопасности, включающей в себя автоматический ограничитель момента груза, ограничитель предельного подъема груза и свободного хода троса, распределительный клапан безопасности, гидравлический клапан защиты давления, анти кавитации и анти блокировочное устройство.

Технические характеристики

Параметры	Ед. изм.	Значение
Размеры	Длина	мм	12300
Ширина	мм	2500
Высота	мм	3350
Колесная база	Передние мосты	мм	4125
Задние мосты	мм	1350
Вес	Транспортный вес	кг	31000
Нагрузка на оси	Передняя	кг	6440
Задняя	кг	24600
Ходовые качества	Скорость движения	Максимальная	км/ч	75
Минимальная	км/ч	3
Радиус поворота	Минимальный	м	22
Дорожный просвет	мм	260
Передний угол атаки	(°)	16
Задний угол атаки	(°)	13
Тормозной путь при скорости 30 км/ч	м	10
Преодолеваемый уклон макс.	%	30
Расход топлива на 100 км	л	37
Двигатель	модель	SC8DK280Q3
Мощность/число оборотов	кВт/об. мин	206/2200

Параметры	Ед. изм.	Значение
Параметры	Максимальная грузоподъемность	тн	25
Минимальный радиус работы	м	3
Радиус поворота стана	м	3.065
Макс. момент	Основная стрела	КН.м	961
Полная стрела	КН.м	450
Стрела+гусек	КН.м	436
Расстояние между опорами	длина	м	4.8
ширина	м	6
Высота подъема	Основная стрела	м	10.4
Полная стрела	м	39.5
Стрела+гусек	м	47.8
Скорость работы	Время подъема стрелы	с	75
Время выдвижения	с	150
Скорость поворота стана	об/мин	2.5
Скорость подъема	Главная лебедка	полная нагрузка	м/мин	75
без нагрузки	м/мин	125
Вспомога- тельная лебедка	полная нагрузка	м/мин	75
без нагрузки	м/мин	125

Назад в раздел

Преимущества использования автомобильного крана XCMG

Устойчивость. Расположение центра тяжести автокрана в самой нижней точке и наличие гидравлических опор позволяет достичь устойчивости положения техники при подъеме и развороте груза, снижая нагруженность привода управления, шасси.

Маневренность. Поворотные передние и задние мосты увеличивают маневренность автокрана XCMG за счет возможности разворота на месте. Есть система выравнивания нагрузки, которая работает в автоматическом режиме.

Безопасность. Модифицированная система безопасности, включающая в себя ограничители свободного хода троса, массы груза, ограничитель момента. Телеметрическая система контроля над положением рабочих органов автокрана в пространстве позволяет ориентироваться оператору в самых сложных условиях работы. Есть эргономичные органы управления при помощи джойстиков, плюс обзорная кабина.

Прочность. Инновационная форма профиля стрелы, выполненная шестиугольником, плюс марка шведской стали повышенной прочности, из которой она изготовлена, обеспечивают надежность конструкции и сбалансированное распределение нагрузки.

Надежность всех агрегатов крановой техники обеспечивается при соблюдении правил эксплуатации и норм выработки.

Модельная линейка XCMG автокранов, их отличия между собой

Есть несколько категорий, на которые разбит весь модельный ряд автокранов XCMG. По грузоподъемности различают:

• 2 – 16-тонники;
• 20 – 25-тонники;
• 30 – 80-тонники;
• модели на 100, 130, 160 т и выше.

Учитывая поднимаемый тоннаж и, как следствие, массу самой конструкции автокрана, грузовую платформу техники выполняют на трехосном либо четырехосном основании. Бывают разные колесные схемы – 6х4, 8х4, 12х6.

Концерн выпускает как заднеприводные, так и полноприводные модели автомобильных кранов. Первый тип техники относится к дорожным кранам и призван выполнять строительно-монтажные, погрузочно-разгрузочные работы на объектах с развитой инфраструктурой подъездных путей. В названии модели это отображается первыми заглавными буквами латинского алфавита QY. Цифры после букв указывают, какую максимальную массу способен поднять такой автокран.

Техника полноприводного типа от завода XCMG обладает повышенной проходимостью и способна перемещаться в условиях бездорожья. Их предел поднятия груза начинается, как правило, с 25 тонн, и доходит до 1200 тонн для моделей специального назначения. Аббревиатура техники определена символами QAY, после которых также идет допустимая масса поднятия автокраном.
