Трансмиссия и рулевое
Трансмиссия — гидромеханическая; число передач — 3+1, главная передача одинарная и планетарные редукторы в ступицах колес. Силовая передача тоже стала нововведением в советском автопроме. В ней применен промежуточный трёхвальный повышающий редуктор для привода гидротрансформатора, сам гидротрансформатор, гидромеханическая КПП и кардан к ведущему заднему мосту.
Рулевое управление облегчено гидроусилителем. ГИР – разделённого типа. Насос ГИР запитан в общую гидросистему, от которой запитаны и насосы кузовного подъёмника. При внеплановой остановке мотора есть запасной вариант привода насосов, он осуществляется от ведущих колёс грузовика. Рулевой механизм двухступенчатый: винт-гайка на циркулирующих шариках и рейко-зубчатый.
Гидротрансформатор – одноступенчатый, снабжен двумя реакторными колёсами с лопастями из алюминия. КПП 3-ступенчатая, на два вала, с фрикционным переключением передач. Для включения любого режима масло через насос с помощью золотникового механизма, от механического привода на рулевой колонке, передается к нужным фрикционам.Гидротрансформатор смягчает нагрузки, увеличивает срок службы шасси. Задний мост автомобиля обычный: с планетарными редукторами передающими движение на колеса и единой главной передачей.
Замена предшественнику
Серийное производство БелАЗ 540 было начато в конце 1965 года. Основная особенность автомобиля – умение транспортировать до 27 т груза (или 15 м3). На то время – это была просто невообразимая цифра. Предшественник грузовика – МАЗ 525 поднимал «на борт» всего на 2 т меньше, но машина была намного прожорливее, имела «неудобные» для работы в карьерах габариты – длинная рама не позволяла эффективно маневрировать на коротких участках. Но новая уплотненная компоновка позволила укоротить самосвал на метр, в отличии от МАЗ-525, благодаря чему радиус поворота машины с 12 м ужался до 8,3 м.
Все остальные габариты тоже выгодно отличались от мазовских: длина/ширина/высота — 7250/3480/3580 мм, база — 3550 мм, клиренс – 475 мм, размер шин — 18.00-25 (26-ти слойная конструкция ). Колея передних колес составляла 2800 мм, задних – 2400 мм, радиус поворота машины – 8,7 м. Масса (снаряженная) – 20925 кг, полная – 48000 кг.
Сам МАЗ 525 был отличной машиной для строительства, но не для работы в карьере, чем и была вызвана необходимость создать тяжеловес. БелАЗ 540 получился более мощным, маневренным, скоростным и производительным: на 1 т перевозимой продукции приходилось 0,8 т снаряженной масы машины, что повысило эффективность нового самосвала на 70%.
За неполных 10 лет, к 1976 г. было произведено 25 тыс. БелАЗов 540 и 540А. Столько карьерных грузовиков в то время не производил в мире никто. К середине 80-х годов завод выпускал до 6000 таких машин в год: это составляло половину мирового производства подобной техники. А вообще объемы производства БелАЗов, как и всех грузовых автомобилей в Советском Союзе, были засекречены: чтобы враг не мог оценить объем производимых ими работ или военный потенциал страны-производителя.
Недостатки автомобиля
Первым стало неудобство кабины. Выиграв в ходовых качествах, производители проиграли в удобстве рабочего места самого водителя. Неудобство также создавала разность между гидромеханической передачей и пневмогидравлической подвеской в компоновке. Эти и другие недоработки привели конструкторов к дальнейшим изысканиям, с целью оптимизации агрегатов автомобиля и повышения их надежности. Еще одним требованием стало уменьшение общего веса механизмов самосвала.
БелАЗ-540 Опытный ‘1961
Карьерный гигант выпускался в течении 2 пятилеток с 1965 по 1975 годы, после чего был заменен более мощным БелАЗ-548 грузоподъемностью 40 тонн. В последующем также появились 75-тонный БелАЗ-549 и другие модели, грузоподъемность которых исчислялась уже не десятками, а сотнями тонн.
Назначение и особенности машины
Агрегат грузоподъемностью 27 т и емкостью кузовной платформы 15,3 м3 разрабатывался как замена грузовому самосвалу МАЗ-525.
Машина проектировалась для перемещения загруженной 3-4-кубовым ковшом экскаватора горной массы в тяжелых условиях технологических дорог карьеров. Серийно БелАЗ-540 и его модификации производились с 1965 по 1975 г.
Узнать технические характеристики МАЗ-64229 можно из подготовленной для вас статьи. А тут мы рассмотрели 4 разновидности «карьерника» БелАЗ-7555.
Особенностями машины являются:
- Совокупность технических решений для эффективной работы в тяжелых условиях горного производства.
- Плавность хода в загруженном и порожнем состоянии, обеспеченная подвеской пневмогидравлического типа.
- Впервые примененная для серийных машин гидромеханическая передача.
- Компоновка кабины рядом с двигателем дала возможность уменьшить колесную базу и габаритные размеры машины, что позволило обеспечить высокие параметры устойчивости и маневренности грузовика.
- Ковшового вида грузовая платформа существенно понизила параметры центра тяжести устройства, обеспечила устойчивость к опрокидыванию, а также удобство погрузочных работ.
- Найденные конструкторами решения по управлению машиной, компоновке узлов, организации силового привода, системы тормозов, обогрева кузова выхлопом двигателя позволили использовать агрегат как базу для развития крупнотоннажной линейки грузовиков БелАЗ.
Тормоза
Тормозная система, как и на большинстве видов грузового транспорта – пневматическая. Сами тормоза – барабанные. Помимо этого имеется главный тормоз на вторичном валу коробки передач и предусмотрена аварийная система в приводе задних колес. Отличительной особенностью является наличие замедлителя в моторе, реализованного в виде заслонок в выпускном тракте.
БеЛАЗ стал для советского автопрома первопроходцем в производстве карьерных самосвалов. Модель 540 прослужила почти два десятилетия и стала отправной точкой для разработки более совершенных моделей. Грузоподъемность современных самосвалов достигает несколько сотен тонн. А все начиналось с 27 тонн на БеЛАЗе 540.
474

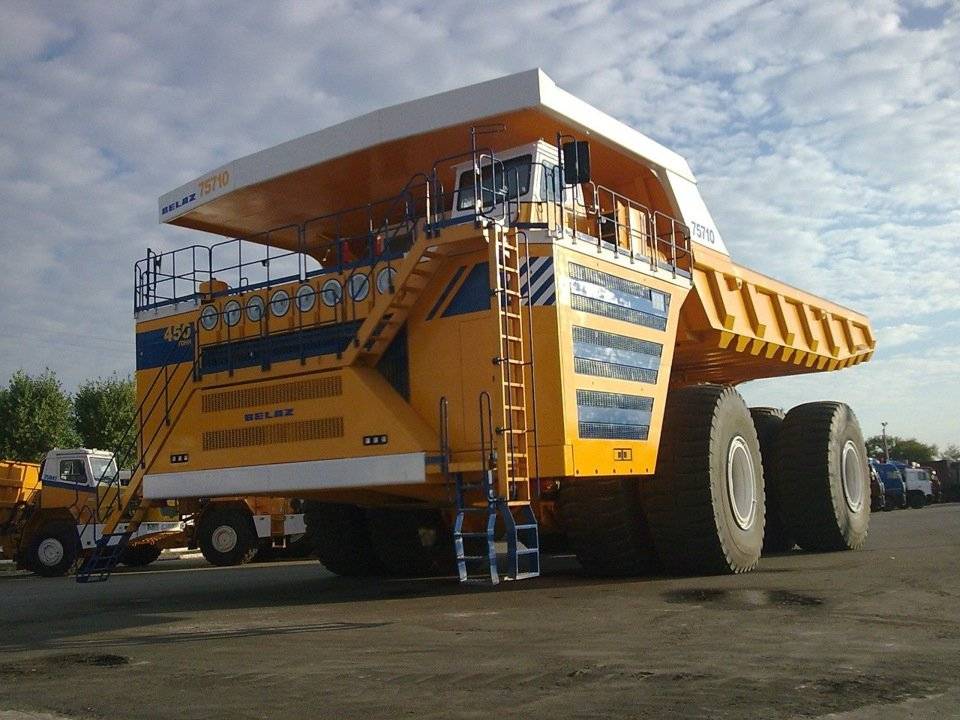

БелАЗ 75710
БелАЗ 75710 – уникальный самосвал с грузоподъемностью 450 тонн, считающийся самым большим в мире. Дебют автомобиля состоялся осенью 2013 года. Первая модель в декабре 2014 года отправилась в Кемеровскую область в город Березовский для эксплуатации в угольном разрезе «Черниговец». Спустя месяц техника провезла по полигону груз массой 503,5 тонны, установив рекорд, официально зафиксированный в книге Гиннеса.
Второй экземпляр БелАЗ 75710 собрали в 2016 году. В течение нескольких лет машина тестируется на территории Белорусского автозавода. Третья машина находится на стадии сборки. Все модели предназначаются для работы на территории России.
Предшественником БелАЗ 75710 стал сверхтяжелый автомобиль БелАЗ 75501, способный перевозить до 280 тонн. До 2005 года модель считалась флагманом линейки Белорусского автозавода. Однако появление БелАЗ 75600 с грузоподъемностью 320 тонн нарушило ее гегемонию. На этом разработчики не остановились и создали еще более мощный вариант – БелАЗ 75710.
Основной причиной разработки столь большого самосвала стало не стремление к славе и рекордам, а экономическая выгода. В сравнении с машинами меньшей грузоподъемности один экземпляр БелАЗ 75710 обеспечивает существенную выгоду. Несмотря на большую стоимость и серьезные затраты на обслуживание, модель имеет наиболее низкую себестоимость транспортировки 1 тонны породы среди всех карьерных самосвалов.
Инвестиции для новых рекордов
Модернизацию задумали потому, что была потребность в производстве самосвалов особо большой грузоподъёмности – 90 т и выше, да не в штучном количестве, а 838 единиц в год. Возникает вопрос, а сколько же выпускалось раньше? На начало модернизации за год собирали 330–340 БелАЗов. К 2021 году цифра удвоилась и составила 615 машин. За восемь месяцев 2021 года произведено 548 единиц техники, к концу года результат приблизился к 800 самосвалам.
Подтянулись заводчане и по грузоподъёмности: если в 2013 году доля белорусского завода на мировом рынке карьерных самосвалов грузоподъёмностью 90 т и выше составляла всего 12%, то по итогам 2017-го она уже превысила 27%. Сегодня «БЕЛАЗ» входит в тройку ведущих мировых производителей.
Большая часть отгружаемой техники жодинского предприятия приходится на Россию и страны СНГ. Но маркетологи предприятия активно работают и на других направлениях. Три года назад первые карьерные самосвалы отправили в Индонезию. К концу 2021 года там уже 80 карьерных машин из Белоруссии. Большая партия машин – 275 единиц – запланирована и в Узбекистан.
Как доказательство правильности выбранной стратегии «БЕЛАЗ» представил карьерный самосвал грузоподъёмностью 450 т. Но пока это единственный экземпляр, машина проходит проверку на прочность в карьерах Кузбасса, и чтобы данные были объективными, нужно 2,5–3 года. Но производство 450-тонника это только база для повышения класса грузоподъёмности выпускаемых самосвалов. Заводчане уже готовы к производству 560-тонников, но в мире нет подходящих шин и в ближайшие 2–3 года не появятся. Разработкой новой шины занимается японская компания Bridgestone.
Конструкторы «БЕЛАЗа» отслеживают все тенденции в карьерной отрасли и готовы предложить, например, грузовики с двигателями, работающими на сжиженном природном газе, карьерные самосвалы на аккумуляторной электрической тяге и автономные комплексы. Кое-что уже реализовано.
Кабина и оснащение
Автомобиль оснащается одноместной цельнометаллической кабиной. Расположена она над силовым агрегатом. Чтобы сесть в автомобиль, водителю требуется подняться по лестнице. Таковых в автомобиле две — с правой и левой стороны. Салон оснащен всем необходимым для комфортной работы за рулем. Сидение оснащено системой амортизации – так водитель сможет легче переносить тряски и вибрации. Ведь несмотря на большие колеса, машина очень жестко ведет себя на неровностях — отмечают отзывы. Кресло регулируется по высоте, а также по длине. Есть регулировка наклона спинки.
Контрольные приборы находятся непосредственно перед глазами водителя. Это значительно упрощает мониторинг основных показателей и систем автомобиля. На приборной панели есть тахометр, спидометр, манометр для контроля за давлением в тормозной системе, вольтметр и счетчик, учитывающий моточасы. Зеркала дают возможность полностью контролировать все, что происходит сзади автомобиля.
Эта специализированная машина предназначена для эксплуатации в любых местностях, при любом климате. Поэтому в салоне имеется система, поддерживающая комфортный микроклимат. Отзывы говорят, что работать за рулем БелАЗа достаточно комфортно.
История создания самосвала
Данный самосвал является единственным в своем роде по грузоподъемности во всем мире. Группа инженеров Белорусского автомобильного завода смогла существенно превзойти своих немецких и американских коллег, который также производят сверхтяжелую технику, выпустив огромный БелАЗ-75710. Такой самосвал БелАЗ может перевозить груз весом в 450 тонн.
История самой компании началась еще в середине ХХ века. До 1951-го тяжелые грузовики в полном смысле этого слова в Советском Союзе не производились. Конечно, ЯАЗы или КРАЗы считались тяжелыми, однако производственные требования были выше. Страна требовала специализированный тяжелый карьерный самосвал.
Такие цели были поставлены на государственном уровне. В результате появился «дедушка» нынешних БелАЗов – МАЗ-525. Его разработали в Ярославле и передали для выпуска минским специалистам. До 1958-го Минским автомобильным заводом производились новые тяжелые грузовики, насыщая ими сырьевую промышленность Советского Союза.
В городе Жодино (Минская область) с 1947-го функционировало другое предприятие, которое специализировалось на следующей продукции: кусторезы, прицепные дорожные катки, снегоочистители и так далее. Однако с 1958-го выпускать советские грузовые гиганты решили именно в Жодино. Отсюда и стартовала история знаменитого желтого тяжеловеса.
Уже в 1961-м с помощью инженеров института НАМИ был выпущен первый образец, который положил начало истории традиционного образа тяжелого желтого самосвала – 27-тонного БелАЗ-540. С этого времени производство предприятия стремительно росло. Добывающая промышленность нуждалась в новейших и более мощных карьерных монстрах.
Позже белорусы выпустили 40-тонник БелАЗ-548А в 1967-м, а также одноосный тягач БелАЗ-531. Спустя 9 лет появился 75-тонный БелАЗ-549. Уже в 1977-м завод выпустил 110-тонный карьерный самосвал БелАЗ. Через 2 года специалисты завода выпустили БелАЗ-7521, который является рекордсменом. Он мог перевозить 180 тонн. Одновременно белорусы разрабатывали и осваивали выпуск аэродромных тягачей (100 и 200 тонн). Более того, они внедрили электронную трансмиссию. Также нашлось место для газотурбинных двигателей.
Уже к 1991 Белорусский автомобильный завод стал самым крупным в мире предприятием, который занимается выпуском тяжелой карьерной техники. На БелАЗе трудилось более 12 000 работников. Ежегодно завод выпускал более 6 000 автомобилей, что составляло половину от мирового производства карьерной техники. С 1990-го года предприятие представило БелАЗ-7550, который перевозил 280 тонн. Это была технически сложная модель.
Именно в СССР компания произвела более 130 000 экземпляров специальной грузовой техники. Позже была выпущена младшая модель БелАЗ-7540 (в 1992-м), которая являлась самой маленькой моделью среди карьерных самосвалов. Его грузоподъемность не превышала 30 тонн. БелАЗ-7555 является карьерным 55-тонным самосвалом, который адаптирован для эксплуатации в широком диапазоне природно-климатических условий при температурном режиме от -50 до +50 градусов.
Появилась данная модель с двигателями ЯМЗ. Но уже с 1994-го специалисты построили модификацию БелАЗ-7555В, оснащенную двигателем Cummins. С 1996-го года белорусы занялись производством карьерного самосвала с колесной формулой 4х2, который был предназначен для транспортировки грузов большой массы. Это был БелАЗ-75131. Позже белорусам удалось выпустить самый большой в мире самосвал БелАЗ-75710, грузоподъемность которого составляла 450 тонн. Но как он появился и как работает? Давайте будем разбираться вместе.
Подвеска и тормоза
Подвеска намного интересней. Гидропневматическая система с телескопическими цилиндрами (их на машине было 4, разработана в СССР впервые), совмещающие пневмопоршень с гидроамортизатором и плунжерным насосом в одной конструкции. Реактивные штанги работают как направляющие, а поперечные штанги на переднем контуре и два продольных рычага в заднем, гасят боковые нагрузки. Вся эта схема обеспечивает плавный ход тяжеловеса. Подвеска и ряд других решений содержали целый ряд принципиальных новшеств, что закреплено массой авторских свидетельств: самосвалы действительно были «авторскими» по многим параметрам.
Тормозная система — пневматическая. Все колеса оснащены барабанными тормозами. На ведомом валу КПП предусмотрен главный барабанно-ленточный тормоз. Аварийная система тормозов предусмотрена в приводе задних колёс. Мотор оборудован и тормозом-замедлителем с заслонками в выпускных трактах.
Электрооборудование самосвала рассчитано 24 вольта напряжения. Из впечатляющих моментов отметим мощность стартера – 15 л.с.
Технические характеристики БЕЛАЗ-75306
На самосвал установлен дизельный 4-тактный 16-цилиндровый двигатель Cummins QSK 60-C с электронной системой управления и газотурбинным наддувом. Охлаждается он двухконтурной жидкостной системой с принудительной циркуляцией. Воздух очищается в три этапа (фильтрующие элементы – сухого типа), а отработавшие газы выходят через кузов. Силовая установка смазывается циркуляционной системой под давлением, с использованием поддона «мокрого» типа. Есть жидкостная система предпускового подогрева.
Технические характеристики двигателя
| Номинальная мощность при 1 900 об/мин | 1 715; 1 864 кВт |
| Максимальный крутящий момент при 1 500 об/мин | 9 053; 9 839 Н*м |
| Удельный расход топлива | 202 г/кВт*ч |
| Количество цилиндров | 16 |
| Рабочий объем цилиндров | 60,2 л |
| Диаметр цилиндра | 159 мм |
| Ход поршня | 190 мм |
Самосвал оснащен электромеханической трансмиссией с переменно-постоянным током электропривода и планетарным двухрядным редуктором мотор-колес. Тяговые генераторы могут устанавливаться следующих моделей: СГТМ-1400-8, ГСТ-1600 или ГСН-1600/8. Тяговые электродвигатели тоже предложены на выбор: ДК-724С, ЭК-735А или ЭДП-800.
| Максимальная скорость | 43 км/ч |
| Передаточное число редуктора мотор-колеса | 28,38 |
| Ход поршня переднего цилиндра | 320 мм |
| Ход поршня заднего цилиндра | 290 мм |
Зависимая подвеска для передней оси и ведущего моста оборудована продольными рычагами, которые оснащены центральным шарниром. Рулевое управление – гидрообъемное, управляемыми являются передние колеса (их угол поворота составляет 39 градусов).
Источник фото: belaz.by На фото – самосвал БЕЛАЗ-75306
Объединенная гидравлическая система БЕЛАЗ-75603 оборудована двухсекционным аксиально-поршневым масляным насосом переменной производительности (максимальное значение составляет 698 дм куб./мин при 1 900 оборотов в минуту).
Технические характеристики гидросистемы
| Время подъема кузова | 22 с |
| Время опускания кузова | 33 с |
| Максимальное давление в гидросистеме | 18 МПа |
| Максимальная производительность насосов при 1 900 об/мин | |
| Степень фильтрации | 10 мкм |
| Тормозные резисторы | УВТР 4х600 |
Рабочая тормозная система представлена сухими дисковыми тормозами с авторегулированием зазора на передних и задних колесах. Стояночный тормоз (постоянно-замкнутый с пружинным приводом и гидроуправлением) установлен на колесах сзади. В качестве вспомогательной системы используется электродинамическое торможение тяговыми электродвигателями с принудительным охлаждением резисторов.
Читать дальше: Berkut sp 4n отзывы
На БЕЛАЗ-75306 установлена двухместная кабина с двумя дверьми и регулируемым пневмоподрессоренным сиденьем водителя. Для пассажира также установлено кресло. Уровень шума в кабине не превышает 80 дБ.
В стандартную комплектацию входят системы видеообзора, пожаротушения с дистанционным включением, автоцентрализованная смазка, телеметрический контроль давления в шинах, контроль топлива и загрузки, устройство сигнализации приближения к высоковольтной линии и отопительно-кондиционерный блок.
Технические характеристики БЕЛАЗ-7540
Производство самосвала БЕЛАЗ-7540 грузоподъемностью 30 т началось в 1992 году. Машина выпускается до сих пор в четырех модификациях, их названия отличаются индексами «А», «В», «Е» и «К». Так, на БЕЛАЗ-7540А установлен дизельный двигатель ЯМЗ-240ПМ2 мощностью 309 кВт, его габаритные размеры — 7,11, 3,86 и 3,93 м (ДхШхВ). БЕЛАЗ-7540В оснащен чуть менее мощным мотором ЯМЗ-240М2 (265 кВт), а по размерам он такой же, как и модель с индексом «А». На самосвал БЕЛАЗ-7540Е также установлен двигатель ЯМЗ-240М2, его отличительная особенность — увеличенные показатели длины и ширины: 7,16 и 3,9 м. И, наконец, самосвал с индексом «К» обладает мощностью 298 кВт (Cummins QSM11-C). Его длина и высота составляют 7,41 и 3,93 м соответственно. Ниже в таблицах приведены подробные технические характеристики каждого из двигателей.
Технические характеристики двигателя ЯМЗ-240ПМ2
| Мощность | 309 кВт (420 л.с.) |
| Максимальный крутящий момент при 1 600 об/мин | 1 491 Н*м |
| Удельный расход топлива | 228 г/кВт*ч |
| Количество цилиндров | 12 |
| Рабочий объем цилиндров | 22,3 л |
| Диаметр цилиндра | 130 мм |
| Ход поршня | 140 мм |
Технические характеристики двигателя ЯМЗ-240М2
| Мощность | 265 кВт (360 л.с.) |
| Максимальный крутящий момент при 1 600 об/мин | 1 275 Н*м |
| Удельный расход топлива | 230 г/кВт*ч |
| Количество цилиндров | 12 |
| Рабочий объем цилиндров | 22,3 л |
| Диаметр цилиндра | 130 мм |
| Ход поршня | 140 мм |
Технические характеристики двигателя Cummins QSM11-C
| Мощность | 298 кВт (400 л.с.) |
| Максимальный крутящий момент при 1 600 об/мин | 1 898 Н*м |
| Удельный расход топлива | 228 г/кВт*ч |
| Количество цилиндров | 6 |
| Рабочий объем цилиндров | 10,8 л |
| Диаметр цилиндра | 125 мм |
| Ход поршня | 147 мм |
Все четыре версии самосвала оснащены гидромеханической трансмиссией, которая представлена вальной коробкой передач (3 либо 5 ступеней), одноступенчатым гидротрансформатором, гидродинамическим тормозом-замедлителем и согласующим редуктором.
Гидравлическая система — объединенная с масляными шестеренными насосами и телескопическими трехступенчатыми цилиндрами. Подъем и опускание кузова на всех машинах происходит за 16 и 20 секунд соответственно. Максимальное давление, создаваемое в гидросистеме, — 13,5 МПа, степень фильтрации — 10 мкм. Максимальная производительность гидравлического насоса при 2 100 об/мин достигает 168 куб.дм/мин (на моделях с индексом В и Е), 174 куб.дм/мин (на машинах А и К).
Источник фото: maxi-exkavator.ruНа фото — самосвал БЕЛАЗ-7540А
Подвеска — зависимая с пневмогидравлическими цилиндрами. Ход поршня переднего цилиндра составляет 200 мм, заднего — 265 мм. Рулевое управление соответствует требованиям стандарта ISO 5010. Радиус поворота самосвала составляет 8,7 м, габаритный диаметр поворота — 20 м, угол поворота управляемых колес — 35 градусов. Стоит отметить, что рулевая колонка регулируется по высоте и углу наклона.
Тормоза традиционно для всех БЕЛАЗов представлены рабочей, стояночной, вспомогательной и запасной системами. Стояночный тормоз, а также тормозные механизмы передних и задних колес — колодочные. Вспомогательная система представлена гидродинамическим тормозом-замедлителем с электрическим управлением.
| Максимальная скорость | 50 км/ч |
| Передаточное число редуктора мотор-колеса | 1,0 |
| Ход поршня переднего гидравлического цилиндра | 200 мм |
| Ход поршня заднего гидравлического цилиндра | 265 мм |
| Время подъема кузова | 16 с |
| Время опускания кузова | 20 с |
| Максимальное давление в гидросистеме | 13,5 МПа |
| Степень фильтрации | 10 мкм |
| Грузоподъемность | 30 тонн |
Устройство
Конструкция БелАЗ 75710 имеет мало общего с классическими самосвалами. Для 45-тонного автомобиля пришлось искать уникальное решение. В итоге в раму вписали 2 шарнирных элемента. На них вращаются огромного размера управляемые мосты. Шарнирные элементы оборудованы подшипниками с диаметром 2750 мм. Сама рама изготовлена с применением кессонного сечения, используемого в судостроении. Для создания рамы выбрана шведская сталь повышенной прочности (Weldox). Обработать данный материал может не каждый станок, потому из Швеции приходят уже готовые заготовки, которые на Белорусском автозаводе дорабатывают и сваривают.
В ходовой части используется зависимая пневмогидравлическая подвеска с гидравлическим амортизатором. Передний и задний мосты автомобиля одинаковые. Шаровых опор и шкворней в БелАЗ 75710 нет, а управляемыми являются оба моста. Несмотря на огромные размеры, самосвал является достаточно маневренным.
Двигатели вырабатывают колоссальную мощность, которая необходима для бесперебойной выработки электроэнергии и функционирования 2 генераторов YJ177A (мощность – 1704 кВт), направляющих ток на тяговые электродвигатели и гидравлику.
На БелАЗ 75710 устанавливаются 4 электродвигателя 1TB3026-0G-03 (находятся внутри ступиц колес). Мощность каждого электромотора составляет 1200 (1630) кВт (л.с.). Генераторы вместе с электродвигателями называются тяговыми установками. Для автомобиля используются тяговые установки компании Siemens MMT500. В дальнейшем на Белорусском автозаводе планируют применять тяговые установки, производство которых осваивается в Санкт-Петербурге. Данный комплекс совместно с тормозной установкой УВТР и силовым шкафом управления именуется электромеханической трансмиссией. Именно она используется для управления самосвалом БелАЗ 75710.
На автомобиле применяется объединенная гидросистема с общим баком для гидравлической жидкости. Работает механизм от насосной станции Bosch Rexroth. В рулевой гидравлике задействованы 4 гидравлических цилиндра. Поворот начинается с переднего моста, а затем в движение приводится задний мост. При поднятии платформы происходит отключение рулевого управления, чтобы полный объем гидромасла шел на подъем. Грузовая платформа связана с рамой страховочными тросами, которые при отказе гидросистемы удерживают кузов от резкого падения.
Каждое колесо БелАЗ 75710 имеет двухдисковые тормоза с гидроприводом. Однако эффективного торможения полностью загруженной машины они обеспечить не в силах, потому здесь применяется дополнительная электродинамическая тормозная система. Торможение в этом случае также осуществляется при помощи электромотора, приводящего автомобиль в движение. Для отвода тепла, образующегося в процессе торможения, используется система воздушного охлаждения.
Безопасности в БелАЗ 75710 уделено особое внимание. Впервые в истории карьерных самосвалов в конструкции модели появился стабилизатор поперечной устойчивости
За счет этого увеличилась плавность хода и была обеспечена дополнительная защита от бокового опрокидывания. Система кругового видеообзора с камерами, датчиками движения и особыми радарами, регистрирующими приближение к технике человека, пришлась очень кстати. Также самосвал получил индикаторы электронных весов (установлены с каждой стороны). Посредством них экскаваторщик мог видеть в режиме реального времени, какое количество груза находится в кузове. На случай проблем с рулевой гидравликой была предусмотрена страховочная система, которая позволяла безопасно остановиться.
Кабина БелАЗ 75710 сильно отличается от других самосвалов и больше напоминает рубку огромного лайнера. Она насыщена разнообразными датчиками и устройствами и располагается очень высоко. В салоне находится все, что необходимо для безопасной эксплуатации машины в штатном режиме. Верхняя площадка автомобиля имеет большую ширину и называется палубой.
По уровню комфорта БелАЗ 75710 не уступает передовым европейским стандартам. Водитель в салоне самосвала чувствует себя максимально комфортно. Внутри присутствует все необходимое, включая систему климат-контроля, современную аудиосистему и специальные отделения. Рабочее сиденье имеет множество настроек, позволяющих подобрать оптимальную позицию человеку с любыми габаритами. За счет этого удобство эксплуатации обеспечивается даже в суровых и сложных климатических условиях.
Трансмиссия и рулевое
Трансмиссия — гидромеханическая; число передач — 3+1, главная передача одинарная и планетарные редукторы в ступицах колес. Силовая передача тоже стала нововведением в советском автопроме. В ней применен промежуточный трёхвальный повышающий редуктор для привода гидротрансформатора, сам гидротрансформатор, гидромеханическая КПП и кардан к ведущему заднему мосту.
Рулевое управление облегчено гидроусилителем. ГИР – разделённого типа. Насос ГИР запитан в общую гидросистему, от которой запитаны и насосы кузовного подъёмника. При внеплановой остановке мотора есть запасной вариант привода насосов, он осуществляется от ведущих колёс грузовика. Рулевой механизм двухступенчатый: винт-гайка на циркулирующих шариках и рейко-зубчатый.
Гидротрансформатор – одноступенчатый, снабжен двумя реакторными колёсами с лопастями из алюминия. КПП 3-ступенчатая, на два вала, с фрикционным переключением передач. Для включения любого режима масло через насос с помощью золотникового механизма, от механического привода на рулевой колонке, передается к нужным фрикционам.Гидротрансформатор смягчает нагрузки, увеличивает срок службы шасси. Задний мост автомобиля обычный: с планетарными редукторами передающими движение на колеса и единой главной передачей.
Устройство
Конструкция БелАЗ 7540 мало отличается от других моделей Белорусского автозавода. В основе лежит сварная рама с продольными лонжеронами, имеющими коробчатое сечение и соединенными поперечинами. Передняя и задняя подвески автомобиля – пневмогидравлические зависимые. На каждой оси используются по 2 интегрированных гидроамортизатора.
В зависимости от модификации БелАЗ 7540 может оснащаться различными трансмиссиями:
- на большинстве моделей используется 5-ступенчатая гидромеханическая коробка передач с 3-вальным согласующим редуктором и одноступенчатым гидротрансформатором (5 передних и 2 задние скорости). Трансмиссия имеет электрогидравлический привод управления и гидродинамический тормоз-замедлитель.
- на версии БелАЗ 7540В и БелАЗ 7540Е устанавливается 3-ступенчатая гидромеханическая трансмиссия.
Карданная передача представлена 2 карданными валами, обеспечивающими соединение трансмиссии с агрегатом и ведущим мостом. Ведущий мост имеет механический дифференциальный тип и дополнен одноступенчатой главной передачей с передаточным числом 3,167.
Тормозная система подразделяется на:
- рабочую подсистему (барабанные механизмы);
- стояночную подсистему (колодочный механизм на ведущем валу главной передачи);
- вспомогательную подсистему (гидродинамический тормоз-замедлитель в составе трансмиссии);
- запасную подсистему (воздействие через рабочий контур основной системы и стояночный тормоз).
Внешность БелАЗ 7540 максимально практична. Вся лицевая область занята немного выступающим вперед капотом. Под ним находится мощный бампер с оптикой, по бокам – лестницы, посредством которых можно попасть в верхнюю часть автомобиля. Кабина находится ближе к левой части и оборудована одной дверью. Интерьер автомобиля такой же практичный: эргономично расположенные органы управления, максимально информативная приборная панель и просторный салон. Для удобства работы устанавливается подрессоренное водительское кресло с настройками. Также присутствует боковое пассажирское сиденье.
На БелАЗ 7540 устанавливается сварной металлический кузов (для версии БелАЗ 7540Е предлагается специальная углевозная платформа большего объема). Кузов дополнен элементами безопасности FOPS, устройством стопорения, выступающим козырьком для предотвращения попадания в кабину обломков породы и подогревом днища. Подъем кузова выполняется при помощи телескопических гидроцилиндров с 3 ступенями. Управление гидроцилиндрами происходит при помощи гидравлики с шестеренчатыми насосами.
Базовое оборудование БелАЗ 7540 включает:
- систему пожаротушения;
- регулируемую рулевую колонку;
- систему централизованной смазки;
- предпусковой подогреватель;
- сигнализацию, оповещающую о близости высоковольтных линий;
- отопитель кабины;
- камнеотбойники и камневыталкиватели.
Опционально устанавливаются электроподогрев зеркал, кондиционер и второй отопитель.
