Как сделать болгарку из бензопилы своими руками

Виды шкивов

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, , .

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Бензопила Patriot PT 2512. Подготовка к работе, запуск

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Отличие цепной пилы от данной самоделки, которые нужно учитывать при эксплуатации

При эксплуатации такого адаптера, в независимости от типа исполнения, следует учитывать следующие нюансы:

• время работы. Электромотор угловой шлифмашинки разработан для кратковременного использования. Поэтому после 10 минут непрерывной работы ему необходимо дать возможность остыть около 5 минут;
• мощность. В отличие от электродвигателя пилы, мотор болгарки обладает меньшей мощностью. Этот нюанс следует учитывать во время работы;
• смазка цепи. На электропилах установлена система принудительной смазки цепи с плунжерным насосом. Это позволяет непрерывно подавать масло на цепь в независимости от положения инструмента. В насадках на болгарку такая возможность отсутствует. Поэтому следить за процессом смазки необходимо самостоятельно;
• натяжение цепи. К сожалению, цепные адаптеры не обладают столь же надежной системой фиксации цепи как электропилы или бензопилы. Поэтому во время работы с ними необходимо постоянно контролировать натяжение.

Кстати, рекомендуем почитать интересную статью сравнение, в которой мы подробно разобрали основные отличия электропилы от бензопилы.

Цепная насадка на болгарку значительно расширяет сферу применения инструмента. В силу ее невысокой стоимости и производительности она может пригодиться при выполнении садово-парковых работ, когда покупка отдельного инструмента нецелесообразна. Надеемся, что после прочтения статьи каждый из вас сможет подобрать необходимую ему насадку и даже сделать ее самостоятельно.

Ограничения по использованию

• Вследствие токсичности выхлопов бензинового двигателя, самоделкой нельзя работать в закрытых помещениях
• Поскольку самодельное устройство громоздко, при необходимости выполнения точных и мелких работ могут возникнуть определенные трудности.
• При эксплуатации отрезного диска образуется мельчайшая металлическая пыль, что вызывает устойчивое загрязнение воздушного фильтра пилы.
• Самодельная болгарка, несомненно, имеет ряд преимуществ перед стандартной углошлифовальной машинкой, однако по функциональности заменить друг друга инструменты не в состоянии. Некоторые работы выполнять бензопилой с приспособлением совершенно не целесообразно.

4 Пилим ствол поперек – сложностей не будет!

Как видим, продольное распиливание бензопилой представляет собой достаточно трудоемкий процесс. Если вы хотите получить чурбаки, распиливая ствол поперек, а потом из них сделать доски, операция будет нецелесообразной из-за больших затрат сил. Чаще всего поперечный раскрой используется при необходимости изготовления из древесины дачной уличной мебели – столов, лавочек, небольших скамеек. Также он рекомендован для заготовки дров и для декоративного оформления садовых дорожек с помощью распиленных чурбаков. В подобных ситуациях бревна разрезают на небольшие по толщине (до 15 см) диски.

Поперечный раскрой используется при изготовлении дачной мебели

Процесс поперечного раскроя выглядит следующим образом:

1. 1. Размещаете ствол на 70–80-самнтиметровых по высоте козлах (они должны быть максимально устойчивыми).
2. 2. Убираете с древесины кору, если таковая имеется.
3. 3. Выполняете небольшой пропил. Он станет играть роль направляющей канавки.
4. 4. Разворачиваете на 90° обрабатываемый ствол. Шина бензоинструмента обязана идти строго по намеченной канавке.
5. 5. Если вам нужны чурбаки, поставьте топором насечки на дереве.
6. 6. Распиливаете ствол.

Поперечный и продольный распил бревен нужно производить с соблюдением норм безопасности. Работы желательно выполнять в плотной одежде, перчатках, очках, наушниках. Заранее подготовьте медаптечку – бензопила потенциально небезопасной инструмент, способный нанести серьезные травмы человеку. Всегда перемещайте пилу по направляющей только вперед и не пытайтесь надавить на нее посильнее. Инструмент должен идти свободно.

Бензопилу запрещено поднимать выше плеч. Инструмент нужно запускать только на земле. При этом тормоз цепи обязан находиться в задействованном состоянии. Его отпуск выполняется перед самым началом раскроя бревен. Нельзя заполнять емкость для бензина, если пила недавно использовалась. Следует дождаться остывания инструмента и бака для топлива. Позаботьтесь о безопасном выполнении работ. И тогда самостоятельная распиловка стволов деревьев не приведет к печальным последствиям. Удачи.

Какую пилу выбрать?

Все ручные бензопилы в основном предназначены для поперечной резки. В этом случае режим работы с максимальной нагрузкой можно рассматривать в краткосрочной перспективе. Самое толстое бревно редко превышает диаметр 0,7-0,9 м, а поперечный пропил делается в короткие сроки. Кроме того, двигатель внутреннего сгорания какое-то время остывает, работает на холостом ходу или заглушен.

При продольном распиле необходимо пропилить до 6 М. В этом случае бензопила работает при максимальной нагрузке достаточно длительное время. По этой причине на такие пилорамы подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.

Мощность ДВС должна быть 5 л.с и выше. В качестве исключения по мощности можно использовать старые бензопилы советского производства. Например, «Дружба-2» (3 БМ), «Дружба-4», 4 БМ и другие модели. Это прочные агрегаты, чрезвычайно простые в ремонте и обслуживании, которые когда-то широко использовались в промышленных лесозаготовках. То же касается и бензопил советской марки «Урал».

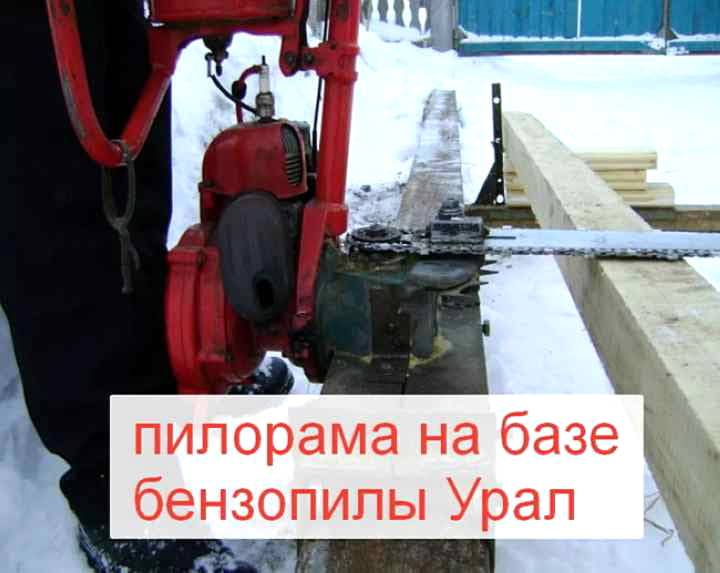

Пилу Урал часто используют для изготовления пилорамы своими руками, особенно в домашних условиях — это недорого и практично.

Большой недостаток советских бензопил — их большой вес. Но просто при использовании на лесопилках вес не имеет значения, пилы неподвижны, и вам не нужно держать их в руке.

Из современных бензопил можно порекомендовать «Штиль», «Husqvarna» профессионально и оригинально».

Никто не запрещает использовать легкие бытовые бензопилы мощностью примерно 2-2,5 л.с или мощнее бюджетной категории, например, Kruger GCSK 35-45 или Штиль 180. Но законы физики и механики обмануть невозможно. Такие силовые агрегаты можно использовать только для распиловки небольших изделий, и на практике в таком режиме долго не прослужат.

Необходимые рабочие элементы

О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у Вас обязательно должны быть такие исходные механизмы:

• болгарка, которая будет усовершенствоваться;
• набор гаечных ключей;
• крепление для бензиновой пилы;
• имеющийся арсенал гаек и болтов различного размера;
• винт для крепежа шины и натяжения режущего полотна;
• шина от электроножовки;
• режущий механизм (сама цепь).

Цепная электропила из болгарки делается в 5 последовательных этапов:

1. Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
2. Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
3. Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;

1. Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
2. На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.

Вот и все, процесс изготовления простой и под силу любому технику. Главная задача, которую необходимо решить, прежде чем приступить к делу, приобрести соответствующие шину и цепь. Но имея желание это не так сложно.

Менее, чем за час и при минимальных затратах электропила из болгарки своими руками может стать Вашим собственным изобретением.

1. Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
2. Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
3. Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;
4. Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
5. На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

Как сделать мотор для лодки из триммера: способы и советы

#1

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

#2

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

#3

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

#4

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

#5

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Как бензопилу переделать в болгарку?

Перед тем, как из бензопилы сделать болгарку, нужно подготовить требуемые для работы комплектующие.

Для сборки самоделки изготовителю потребуется:

двигатель от бензопилы – важно, чтобы ДВС обладал запасом мощности, которого будет достаточно для распиливания твердых металлических изделий. Лучше всего использовать мотор, мощностью более 4 л. с.; рабочий механизм – подойдет узел от любой старой бытовой болгарки

Он должен быть полностью исправным, в противном случае, он не выдержит нагрузки от двигателя; 4 направляющие шины, длиной от 40 до 50 см; ремень; 2 барабана

с.; рабочий механизм – подойдет узел от любой старой бытовой болгарки. Он должен быть полностью исправным, в противном случае, он не выдержит нагрузки от двигателя; 4 направляющие шины, длиной от 40 до 50 см; ремень; 2 барабана.

Алгоритм работ выглядит следующим образом:

1. Сначала используемый ремень нужно установить параллельно штатной шине бензопилы;
2. После этого на хозяйственную пилу потребуется установить шкив. Закрепить элемент можно на штатной ведущей звездочке садового инструмента;
3. Затем с рабочего механизма от старой болгарки нужно демонтировать встроенную в него шестерню и тщательно проточить ее;
4. После этого потребуется собрать шкив. Крепить его к общей конструкции самодельной болгарки нужно путем сварки;
5. Оставшиеся у изготовителя 2 направляющие шины нужно укоротить. В результате они должны плотно встать в посадочные места и не препятствовать работе ремня во время его движения. Лучше всего одну из используемых шин заточить под установку рабочего механизма от старой болгарки;
6. Далее все оставшиеся части конструкции потребуется сварить между собой. После этого изготовителю останется купить круги для резки и начать эксплуатацию болгарки.

При использовании самоделки нужно постоянно следить за состоянием воздушного фильтра от бензопилы. Его нужно держать в чистоте, иначе самодельное приспособление быстро выйдет из строя.

Обзор комплекта и принцип работы

Устанавливая такое устройство, бензопила получает сходу две дополнительные функции. газовый резак и угловая шлифовальная машина. Это оказывается нужным в критериях, когда впрямую подключить обыденную угловую шлифовальную машину к источнику электронного напряжения тяжело, если не нереально.

На приводном валу зубчатого колеса приводной цепной пилы установлен шкив, который с помощью ременного привода кинематически соединен с осью пилы, при этом скорость вращения основного вала не изменяется. Для установления самой насадки употребляются шпильки, которые закрепляют пристальное ленту бензопилы. В промышленных конструкциях рассмотренных форсунок имеются отверстия, размер и размещение которых соответствует характеристикам бензопилы определенного производителя. Размер пилы определяет также больший поперечник пилы, который можно установить.

Насадка к шлифовальной машины до бензопилы включает:

• Шариковый подшипник с глубочайшим канавкой с пылевым покрытием.
• ведомый шкив.
• клиновой ремень.
• Оправка, к которой крепится отрезное колесо (рекомендуется менее 100 50 × 20 два мм).
• Дисковый гаечный ключ и две шпильки.

Насадка для болгарской бензопилы оснащена специальной крепежной канавкой, с помощью которой она крепится к основному инструмента. Используется лицевая планка и гайка с левой нитью.

Наличие насадки позволяет использовать бензопилу для резки камня, стали, строй блоков и других предметов, размеры которых позволяют использовать диск с определенным значением поперечника. Поперечник, в свою очередь, находится в зависимости от марки бензопилы. Для этих целей идеальнее всего подходят пилы Stihl из спектра Stihl-180 к Stihl-250. Это разъясняется особенностями включения бензопил Stihl: поначалу при включении центробежной муфты количество оборотов коленчатого вала составляет около четыре тыщи 500 мин 1: конкретно при этой угловой скорости шпинделя работает более размеренно. Тогда скорость можно прирастить до 7000. Восемь тыщ мин. 1.

READ Как Болгаркой Резать Плитку

Производитель угловых шлифовальных станков для бензопил рекомендует использовать не более 75% от номинальной мощности основного инструмента, не работать без защитного кожуха и не использовать колеса для работ по резке и шлифовки, допустимая скорость вращения которых меньше десять 000 минут. Наличие роликового подшипника, который позволяет производить значимые осевые нагрузки, исключает перекос пилы и заклинивания насадки при долговременной работе.
