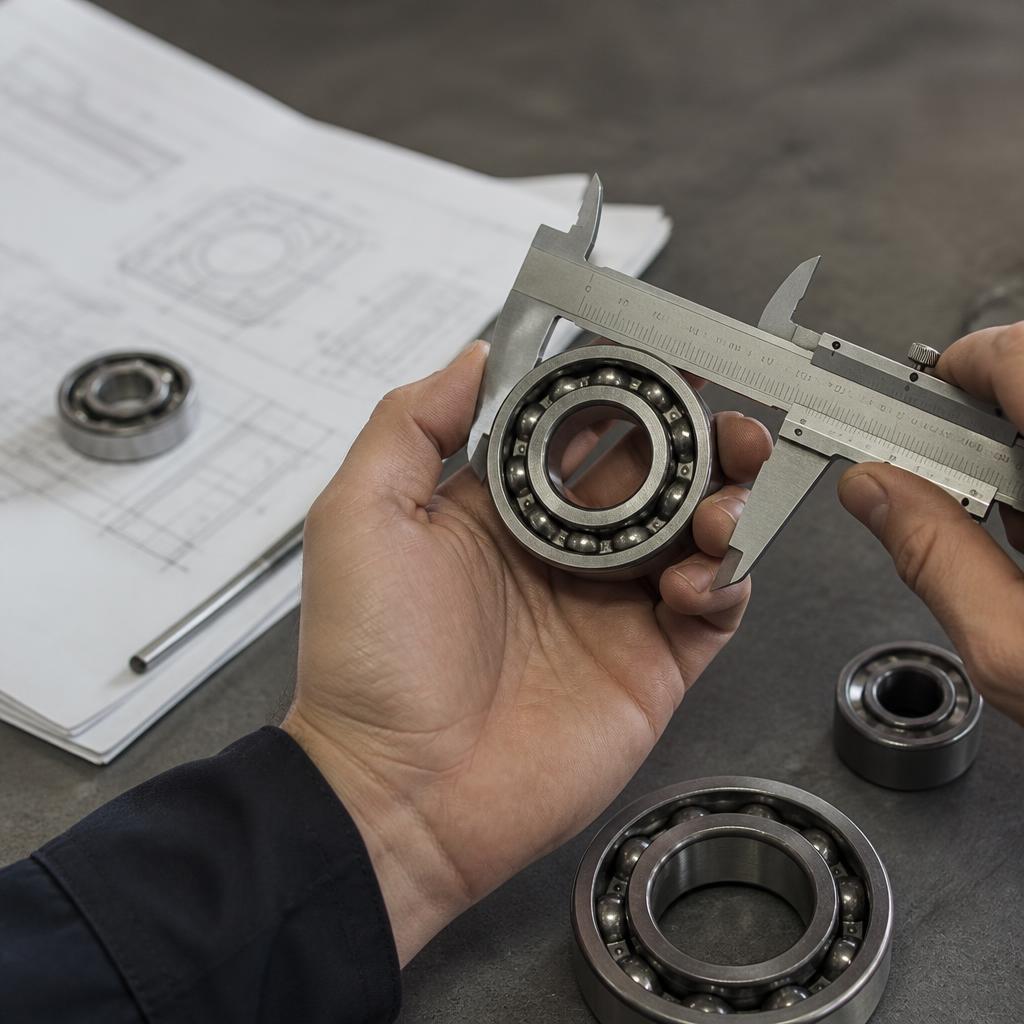

Начинать нужно не с каталога, а с того, что уже стоит в узле. У подшипника есть три базовых размера: внутренний диаметр, наружный диаметр и ширина. Именно они определяют, встанет ли деталь на вал и в посадочное место корпуса. Если старый подшипник сохранился, его снимают, очищают от грязи и читают маркировку на кольце. Когда надпись стерта, размеры измеряют штангенциркулем. Желательно проверять несколько точек: изношенная деталь может дать ошибку, особенно по внутреннему диаметру. Если подшипник разрушен, ориентируются по валу и корпусу, но учитывают посадки: фактический размер отверстия не всегда равен номиналу подшипника.
На практике подбор подшипника по размерам не сводится к простой сверке трех чисел. Даже при совпадении габаритов деталь может не подойти по типу, зазору, уплотнениям и допустимой нагрузке. Один и тот же размерный ряд встречается у шариковых, роликовых, игольчатых и упорных исполнений, а работают они по-разному. Поэтому сначала уточняют условия работы узла: какая нагрузка преобладает, есть ли перекос, с какой скоростью вращается вал, нужна ли защита от пыли и воды, допускается ли регулярная смазка.
Какие размеры нужны для поиска
Базовое обозначение обычно записывают в формате d × D × B: внутренний диаметр, наружный диаметр и ширина. Для распространенных радиальных подшипников этого достаточно, чтобы отсечь большую часть неподходящих вариантов. Но у некоторых серий важны и дополнительные параметры: радиус монтажной фаски, ширина внутреннего или наружного кольца по отдельности, высота для упорных моделей. Если ориентироваться только на общую ширину, можно получить деталь, которая формально входит в посадочное место, но упирается в буртик или не дает правильно установить стопорное кольцо.

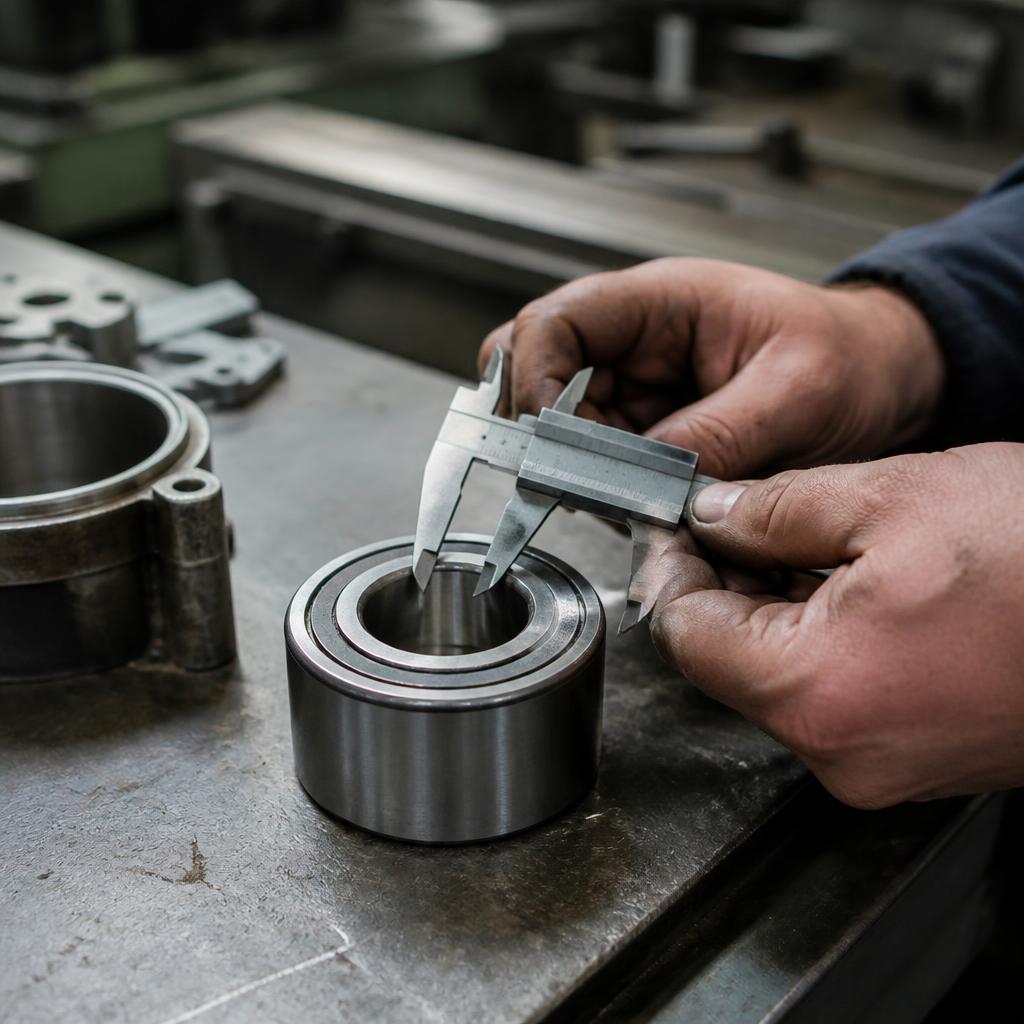

Как измерять без ошибки
Точность особенно важна при небольших диаметрах: погрешность даже в несколько десятых миллиметра способна увести к другой серии. Измерения лучше делать на чистой металлической поверхности, без старой смазки и заусенцев. Если вал или корпус изношены, сравнивают несколько участков. При сомнениях полезно сверить не только размер, но и пропорции старого подшипника: слишком узкая или слишком широкая замена часто указывает на неверно определенную серию.
- Внутренний диаметр проверяют по валу и по внутреннему кольцу, если оно не деформировано.
- Наружный диаметр удобнее измерять после полной очистки наружного кольца.
- Ширину снимают по кольцам в сборе, а при сложной конструкции — отдельно по каждому кольцу.
- Маркировку записывают полностью: суффиксы после номера нередко важнее самих размеров.
Почему одинаковые размеры еще не гарантируют совместимость
Подшипники одинакового размера могут заметно отличаться по назначению. Радиальный шариковый подходит для высоких скоростей и умеренных нагрузок, роликовый лучше держит нагрузку, но предъявляет другие требования к соосности. Упорный вообще рассчитан на осевую нагрузку и не заменяет радиальный аналог. Отдельно смотрят на конструкцию: открытый подшипник требует внешней смазки, закрытый щитками или уплотнениями защищен лучше, но может иметь иные ограничения по нагреву и скорости. Если поставить не тот тип, узел начнет шуметь, греться или быстро выработает посадочные места.
На что смотреть в маркировке кроме номера
Суффиксы в обозначении сообщают о том, что не видно по размерам. Они могут указывать на увеличенный или уменьшенный внутренний зазор, наличие металлических шайб или резиновых уплотнений, канавки под стопорное кольцо, материал сепаратора, класс точности. Это не декоративные буквы. Например, неверный зазор в горячем узле приводит к перегреву, а слишком плотные уплотнения на высоких оборотах повышают сопротивление и температуру. Универсальной расшифровки для всех производителей нет: базовые принципы похожи, но конкретные обозначения лучше сверять по каталогу бренда.
Порядок выбора, если старой детали нет
Когда образца под рукой нет, подшипник подбирают от узла, а не от предположительного номера. Сначала определяют, какую задачу он решает: держит радиальную нагрузку, воспринимает осевую или работает в комбинированном режиме. Затем измеряют вал, посадочное отверстие и доступную ширину, после чего ищут серию, у которой совпадают размеры и назначение. Дальше уточняют эксплуатационные параметры.
- Определить тип нагрузки и направление усилия.
- Проверить размеры вала, корпуса и ограничение по ширине.
- Выбрать тип подшипника: шариковый, роликовый, игольчатый, упорный.
- Сверить маркировку по зазору, уплотнениям и точности.
- Оценить условия среды: пыль, влага, температура, частота обслуживания.
Что чаще всего приводит к неправильной замене
Самая частая ошибка — подбор только по внутреннему диаметру. На практике совпадение по валу ничего не гарантирует: наружный диаметр и ширина определяют посадку в корпусе и положение узла относительно соседних деталей. Вторая ошибка — игнорирование условий работы. Открытый подшипник в грязной среде, неподходящий зазор рядом с нагревом или неверный тип уплотнения сокращают ресурс независимо от бренда. Еще одна проблема — попытка заменить специальное исполнение на «почти такое же». Если в исходной детали были канавки, стопорные элементы, особый сепаратор или повышенный класс точности, их отсутствие может проявиться не сразу, а после сборки и запуска.
Надежный выбор строится по цепочке: размеры, тип, маркировка, условия работы. Если хотя бы один пункт остается неясным, лучше перепроверить серию по каталогу или технической документации на узел. Это дольше, чем покупать по одному номеру из памяти, зато снижает риск повторной разборки и повреждения посадочных мест.
