Производство дисковых борон как бизнес
Правильно изготовленная борона отлично справится не только с самыми плотными слоями грунта, но и прекрасно будет противодействовать сорнякам и сухостою. Также она будет способна измельчать подсолнечник и кукурузу, что не по силам другим типам сельскохозяйственного оборудования.
Собственноручно сделав дисковую борону, вы существенно сэкономите денежные средства. Помимо множества других преимуществ, которыми обладает данный агрегат, можно выделить еще и тот факт, что дисковая борона имеет высокую производительность и при этом не засоряется. А значит, ею без проблем можно провести быструю обработку всего поля!
Освоив собственноручное производство дисковых борон для тракторов МТЗ-80, Т-150 и тягачей других типов, вы можете дать старт прибыльному бизнесу. Специалисты оценивают его рентабельность на уровне 50 процентов (все зависит от стоимости материалов, которые вы будете использовать в производстве).
Наладив изготовление дисковых борон, можно добиться получения ежемесячной прибыли в размере 1000$. Несмотря на то, что Вы продаете дорогое оборудование, его спрос обеспечен хорошей платежеспособностью целевого потребителя (фермера). Нечего ждать! Время открывать собственный бизнес!
Люди, занимающиеся сельскохозяйственной деятельностью, наверняка сталкивались с понятием «дискатор». Однако большинство фермеров не придают должного значения этой разновидности оборудования, предпочитая использовать для обработки земли более привычные бороны.
Давайте разберёмся, в чём заключается преимущество дискаторов над аналогичными видами прицепного оборудования.
Принцип роботы и устройство бороны для мотоблоков
Первая борона, которую человек сделал своими руками, имела вид связанных между собой бревен ели. Делали их не очень длинными, чтобы оставалась возможность маневрировать в полях, но масса бороны, была слишком велика, что давало возможность разбивать глыбы земли после вспашки и сохранять в земле естественную влагу.
На сегодняшний день этот агрегат применяют как самостоятельно, так и с другими видами приспособлений по типу сеялок и культиваторов. Борона справляется не только с земляными глыбами, но и прикрывает почву оставляя внутри нее влагу. Технические характеристики бороны позволяют ей еще собирать сухие остатки растений и выдергивать корни сорняков.
Это устройство, которое прошло века и сумело модернизироваться на столько, что при его использовании, человеческих усилий требуется минимум. Бороны бывают нескольких видов:
- дисковые
- роторные
- зубовые
Технические характеристики бороны соответствуют общепринятым стандартам и имеют расчет исходя из массы, которая приходятся на один диск или зуб. Соответственно, исходя из этой классификации, бывают бороны тяжелые, средние и легкие. А использование их может быть специальным или общим.
Виды борон для мотоблоков и тракторов
Во-первых, рассмотрим роторную борону для мотоблока, она очень хорошо снимает именно верхний слой почвы. При помощи роторной бороны после сбора зерновых культур обрабатывают землю. Так же она является хорошим вариантом при выравнивании почвы. Благодаря ей отпадает потребность в скашивании травы. Рабочая глубина устанавливается исходя из того какие задачи поставлены. Колеблется она обычно от 5 до 7 сантиметров.
Для трактора абсолютно не имеет значения, какой будет борона, здесь важнее и ценнее учитывать размеры необходимые для обработки почвы. Если это поле размером в несколько сотен гектар, то, чем шире будет борона, тем лучше.
Борона больших размеров производится специально для мотоблоков, поэтому сделать ее своими руками не составит особого труда. Она крепиться к мотоблоку на сцепку.
Фермеры сделали вывод: для хорошей эффективной работы в поле, борона, а точнее ее лезвия должны иметь косую форму. Располагаться зубья должны под углом к плоскости земли, это позволяет резать легко, а тем самым, разравнивание почвы.
Дисковая борона
Второй вид бороны дисковый, применение пересохшей почве. Дисковая борона выполняет все те же функции что и роторная, только отличается конструкцией: в ней используются диски, каждый из них стоит на отдельной оси. Но, к сожалению, такой вид бороны ломается чаще.
Классическая зубовая борона используется в тех местах, где необходим ровный и рыхлый слой почвы. Зубья располагаются в раме равномерно, длина их колеблется от 25 мм до 45 мм. Величина зубьев зависит от веса бороны, чем больше вес, тем больше зубья. К недостаткам следует отнести, скорость эффективности работы мотоблока, мощность должна быть значительно высокой, и составлять не менее – 12-14 км/час. Если Вы стоите перед выбором то для работы на небольших территориях, прекрасно подойдет роторная борона для мотоблока.
Как правильно собрать фрезы на мотоблок?
Сборка фрезы может вызвать некоторые трудности, особенно если заниматься этим первый раз и в одиночку.
Для начала следует ознакомиться со строением фрезы.
На чертеже ниже обозначены ее основные составляющие элементы:
- роторная ось (бывает разной длины, может быть цельной и разъемной);
- палец с фиксатором;
- ножи (правый и левый);
- элементы крепления конструкции (гайки, шайбы и болты).
Также не забудьте учесть тот факт, что движение ножей во время работы направлено против часовой стрелки. Будьте внимательны при сборке модуля – любое отклонение в конструкции приведет к тому, что балансировка оси будет нарушена, агрегат при работе будет заносить в сторону.
Предлагаем также ознакомиться с видео, на котором подробно рассказано о процессе сборки фрез к мотоблоку:
Комплектующие для мотоблока
Использовать мотоблок с разными навесками предстоит в следующих опциях:
Обработать почву с помощью плуга, фрезы, бороны, картофелекопалки.
Покосить траву и заготовить сено при помощи косилки и граблей-ворошилок.
Посадка и посев семян осуществляется с помощью картофелесажалки, овощной или зерновой сеялки.
Транспортировку и перевозку грузов обеспечит грузовой прицеп, колёса с грунтозацепами и утяжелителями.
Подмести мусор после строительных работ поможет навесная роторная щетка.
Снегоуборщик подойдет для очистки слежавшегося или свежевыпавшего снега с территории на расстояние до 15-20 метров.
Ход работы
1й этап – изготовление зубьев для рабочих колес
В зависимости от габаритов будущей конструкции, высоты самого минитрактора для этого нам понадобится до 600 мм проволоки с толщиной 0,5-0,7 см (на каждый элемент).
Количество стальных прутов рассчитывают исходя из длины окружности рабочего колеса. Они должны располагаться через каждые 10 см и нести еще один добавочный зуб.
2й этап – крепление к базовым дисковым элементам
Легче всего это сделать болтами. Сами диски можно изготовить из 4 мм стали в диаметре, который подойдет конкретно вам;
3й этап – агрегация колес на грабли
Берем подшипники и ступицы (можно от старого ВАЗа). Желательно брать конические подшипники, которые дадут большую герметичность этому рабочему узлу.
7й этап
Установка дышла – 3 см в диаметре трубы между стойками. Схема описанной конструкции достаточно распространенная. Оборудование, которое получается в ходе всех несложных действий, ничем не уступает заводским аналогам и адаптировано к любым по объемам сенозаготовительным работам.
Ротационный тип устройства
Эти устройства преимущественно называются не просто боронами, а боронами-мотыгами. Их применяют в основном в зонах недостаточного увлажнения, а также в условиях, когда культурные растения переходят фазу возможного применения зубовых борон.
Борона ротационная состоит из пар дисков, которые расположены на горизонтальных осях. На диске имеются клиновидные зубья, имеющие скошенные срезы. Ширина захвата этих типов борон колеблется от 1,1 до 18,3 м.
С помощью ротационных борон можно заделывать удобрения, пожнивные остатки. Глубина обработки может составлять до 28 см (у польских моделей).
Рейтинг лучших инструментов боронования в 2021 году
5-ое место: Борона-волокуша для мотоблоков Нева и Салют (универсал)
Простая в использовании борона-волокуша, имеющая цепное крепление. Не требует трудоемких действий для очищения после проведения работ. Особенность крепления предусматривает некую свободу маневра при бороновании (например, легкость поворота).
Технические характеристики:
| Наименование | Показатель |
| Захват по ширине, см | 40 |
| Производитель | Форза |
| Глубина обработки, см | 15 |
| Масса, в кг | 15 |
| Крепление | Цепное (волокуша) |
| ЦЕНА, руб. | 3850 |
Борона-волокуша для мотоблоков Нева и Салют (универсал)
Преимущества
- Увеличенный охват по ширине обработки;
- Простое крепление;
- Сравнительно демократичная цена.
Недостатки
Излишний вес (требует предварительного разрыхления почвы)
4-ое место: Зубовая для мотоблока Мобил К БМ-0,9
Данный инструмент подходит идеально для всех моделей мотоблоков, выпускаемых на просторах СНГ и может применяться на более, чем 20 вариантах моделей. Небольшой вес существенно облегчает рабочий процесс. Возможно применять даже на засохшей почве.
Технические характеристики:
| Наименование | Показатель |
| Захват по ширине, см | 90 |
| Производитель | Мобил К (Беларусь) |
| Масса, кг | 6 |
| Дополнительно | Универсал |
| ЦЕНА, руб. | 3400 |
Зубовая для мотоблока Мобил К БМ-0,9
Преимущества
- Пониженный вес;
- Универсальность для мотоблоков производства СНГ;
- Простота конструкции.
Недостатки
Крайне большой захват по ширине (требует крайне медленной скорости обработки)
3-ье место: зубовая Б-5 для мотоблоков Беларус МТЗ 09Н, 012WM
Универсальный навес подходит как для отечественных, так и для импортных мотоблоков. Относится к категории легкого инструмента и предназначен для выполнения работ небольшой сложности на дачном или приусадебном участке. Прост в креплении и не требует особой процедуры очистки.
Технические характеристики:
| Наименование | Показатель |
| Габариты в раскрытом положении (ДхШхВ), мм | 550х1770х650 |
| Ширина захвата, мм | 970-1670 |
| Макс. глубина обработки, мм | 120 |
| Масса, кг | 10.5 |
| Цена, руб. | 3800 |
борона зубовая Б-5 для мотоблоков Беларус МТЗ 09Н, 012WM
Преимущества
- Универсальность;
- Простота в использовании;
- Надежность конструкции.
Недостатки
Небольшая глубина обработки.
2-ое место: Дисковая БД 850М Нева
Инструмент предназначен для разрыхления и подготовки почвы под посев в затруднительных условиях. Способен отлично уничтожать сорняки и измельчать погнившие остатки. Предпосевная подготовка с его помощью может быть проведена даже без предварительной вспашки и уборки пропашных культур с толстыми стеблями.
Технические характеристики:
| Наименование | Показатель |
| Регулируемая рабочая ширина, мм | 700-800 |
| Регулировка «угла атаки» дисков, градусы | 10,15, 20 |
| Оси вращения | с тефлоновыми подшипниками |
| Дополнительно | 8 дисков 300 мм с заточкой |
| Цена, руб. | 12000 |
Дисковая борона БД 850М Нева
Преимущества
- Регулируемая ширина и «угол атаки»;
- Относительная легкость конструкции;
- Сцепка производится одним фиксирующим действием без слесарного инструмента.
Недостатки
Необходимость установки грунтозацепов вместо колес на мотоблок.
1-ое место: Роторная Нева РБ3
Предназначена для предпосевной и послеуборочной обработки почвы. Также способна осуществлять запашку сидератов осенью. Эргономичная конструкция легко режет засохшие пласты земли, а следующие за основными звезды, разрыхляют эту нарезку. Производит максимально ровную обработку почвы.
Технические характеристики:
| Наименование | Показатель |
| Вес, кг | 20 |
| Размеры втулки, мм | 30,2х80 |
| Размеры самого устройства | 320х700 |
| Максимальная глубина обработки, мм | 200 |
| ЦЕНА, руб. | 14000 |
Роторная борона Нева РБ3
Преимущества
- Увеличенная глубина обработки почвы;
- 8 мощных режущих 6-конечных звезд-пластин;
- Способность работать с твердыми видами почвы.
Недостатки
Секции необходимо устанавливать на валы редуктора мотоблока.
Мотоблочная борона роторного типа
Для обработки поверхностного пласта почвы лучшим вариантом считается активная роторная борона для мотоблока «Нева». Несмотря на то, что глубина боронования составляет порядка 70 мм это оборудование прекрасно подходит для первичной обработки после сбора урожая зерновых. Роторная или ротационная борона отличается от оборудования пассивного типа тем, что рабочий элемент устанавливается вместо колес мотоблока
Данный вид оборудования лучше всего купить в магазине, так как здесь очень важно правильно рассчитать всю конструкцию. Ротационные бороны между собой отличаются формой вала
Рабочая часть оборудования представляет собой расположенные на дисках заостренные пластины, установленные под определенными углами
Непосредственно благодаря пластинам и осуществляется обработка почвы. Для большей эффективности борону роторного типа стоит устанавливать на мотоблоки с коробкой передач и большой мощностью
Рабочая часть оборудования представляет собой расположенные на дисках заостренные пластины, установленные под определенными углами. Непосредственно благодаря пластинам и осуществляется обработка почвы. Для большей эффективности борону роторного типа стоит устанавливать на мотоблоки с коробкой передач и большой мощностью.
РБ-1,4
Оборудование используется для почвообработки перед проведением посевной и после сбора урожая.
При движении силового агрегата режущие кромки пластин вместе с дисками дробят комья и выравнивают поверхность земли. Одна пластина режет большие комья на более мелкие, а вторая производит рыхление.
Навесное оборудование роторного типа может быть также использовано и в качестве культиватора. Так, например, с его помощью можно сделать следующее:
- Закрытие внесенного в грунт семенного материала. Специалисты отлично знают, что просто посеять семена, это еще не все – необходимо также выполнить их качественное укрывание. Осуществление данной операции посредством роторного почвообрабатывающего оборудования позволяет существенно снизить потери семенного материала и соответственно повысить урожайность.
- Обеспечение вброса минудобрений на необходимую глубину. Роторная борона для мотоблока «Нева» выравнивает поверхность грунта, а когда удобрения внесены, использование данного вида оборудования способствует их внесению в почву на глубину 50-70 мм. В таком случае при отсутствии света и во влажной среде улучшается качество грунта, что также помогает повысить урожайность.
При бороновании посредством мотоблока для большей эффективности скорость агрегата не должна быть более 4 км/ч.

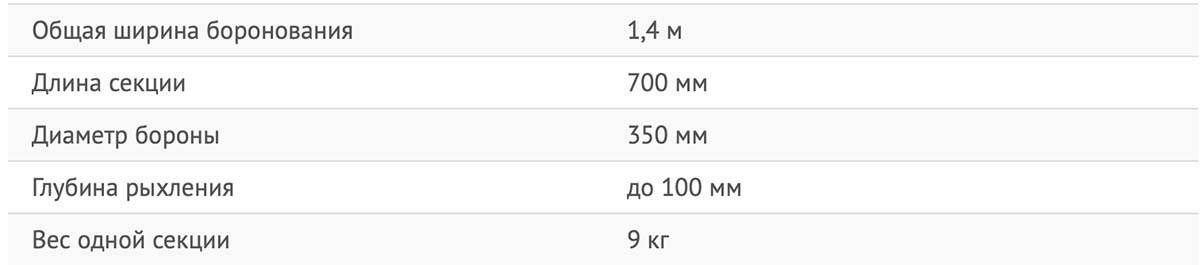

Технические характеристики
Если выбирать из вышеперечисленного оборудования, какое именно купить, то для использования на небольших приусадебных участках подходит именно борона роторного типа. Существуют отечественные производители навесного оборудования для мотоблоков, качественная продукция которых уже успела завоевать популярность среди фермеров.
Тяговые колеса
Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.
Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.
Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).
Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.
Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.
Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.
Зубовая борона – преимущества и области применения
В конструкцию зубовой бороны входят корытообразные и прямоугольные планки, в месте перекрещивания которых расположены зубья. Последние установлены таким образом, чтобы при работе каждый из них вел свою борозду. В зависимости от типа используемой бороны, дистанция между бороздками может составлять от 220 до 490 мм.
С целью предотвратить забивания бороны сорняками и почвой, соседние между собой зубья расположены на дистанции в 15 см. Глубина обработки почвы при работе с бороной зависит от усилия воздействия зубьев на грунт, а также от длины поводков, соединяющих их.
В зависимости от своей конструкции, зубья на бороне могут быть прямыми, изогнутыми со специальной пружинящей стойкой, а также лапчатыми. Все имеющиеся в конструкции бороны зубцы крепятся на шарнирной или жесткой раме. Бороны с шарнирным креплением более предпочтительны на участках, где расположено большое количество неровностей. Конструкции с жесткой рамой следует использовать на более-менее ровных поверхностях.
Зубовые бороны для мотоблоков используются для решения таких задач:
- разрезания и крошения дернины;
- измельчения и растаскивания кротовины по территории пастбищ и лугов;
- эффективного прочесывания травостоя.
Конструкция зубовых борон позволяет использовать их не только в качестве самостоятельного навесного оборудования, но и для работы вместе с культиваторами, сеялками и плугами.
Технические характеристики по моделям
Бороны дисковые цельнорамные, навесные
| Модель | Кол-во дисков | Ширина | Мощность трактора | Вес | Площадя |
| БДМ – 1.8х2 Н | 12 шт | 1.62 м | 50¸ 60 л/с | 750 кг | 2.19 га/час |
| БДМ – 2.0х2 Н | 14 шт | 1.88 м | 60/70 л/с | 850 кг | 2.54 га/час |
| БДМ – 2.2х2 Н | 16 шт | 2.04 м | 70/80 л/с | 940 кг | 2.75 га/час |
| БДМ – 2.4х2 Н | 18 шт | 2.30 м | 70/90 л/с | 1093 кг | 3.11 га/час |
| БДМ – 3×2 Н | 22 шт | 3.00 м | 90/120 л/с | 1265 кг | 4.05 га/час |
| БДМ – 4×2 Н | 30 шт | 3.76 м | 120/150 л/с | 1680 кг | 5.08 га/час |
Полуприцепные модульные и цельнорамные
| Модель | Кол-во дисков | Ширина | Мощность трактора | Вес | Площадя |
| БДМ – 3х2 П | 22 шт | 2.82 м | 90/120 л/с | 2400 кг | 3.78 га/час |
| БДМ – 4х2 П | 30 шт | 3.86 м | 120/160 л/с | 2910 кг | 5.21 га/час |
| БДМ – 5х2 П | 38 шт | 4.90 м | 150/190 л/с | 3650 кг | 6.62 га/час |
| БДМ – 6х2 П | 46 шт | 5.94 м | 180/230 л/с | 4160 кг | 8.02 га/час |
Полуприцепные, секционные
| Модель | Кол-во дисков | Ширина | Мощность трактора | Вес | Площадя |
| БДМ – 6х2 ПК | 46 шт | 5.94 м | 180/230 л/с | 4640 кг | 8.02 га/час |
| БДМ – 7х2 ПК | 54 шт | 6.98 м | 220/270 л/с | 5100 кг | 9.42 га/час |
| БДМ – 8х2 ПК | 62 шт | 8.02 м | 250/310 л/с | 5655 кг | 10.83 га/час |
| БДМ – 9х2 ПК | 66 шт | 8.55 м | 300/330 л/с | 5900 кг | 11.54 га/час |
Полуприцепные типа «Бабочка»
| Модель | Кол-во дисков | Ширина | Мощность трактора | Вес | Площадя |
| БДМ – 4х2 Б ПК | 30 шт | 3.86 м | 120/160 л/с | 3433 кг | 5.21 га/час |
| БДМ – 5х2 Б ПК | 38 шт | 4.90 м | 150/190 л/с | 3950 кг | 6.62 га/час |
| БДМ – 6х2 Б ПК | 46 шт | 5.94 м | 180/230 л/с | 4390 кг | 8.02 га/час |
ОБРАТИТЕ ВНИМАНИЕ: Подбирая дискатор для трактора МТЗ или ЮМЗ, необходимо сверять мощность трактора с характеристиками приведенными в таблице
На что обращать внимание при выборе
Есть ряд факторов, что надо учесть при покупке, это поможет получить ту модель, которая будет подходить, но при этом не обойдется слишком дорого. Хороший вариант – пообщаться с теми, кто пользуется техникой, узнать о нюансах, которые появляются в процессе эксплуатации. Главные нюансы:
Размеры техники. Для небольшого участка лучше брать самые компактные модификации, чтобы свободно передвигаться и экономить пространство. Подумать, какие максимальные габариты должен иметь мини-трактор для нормальной работы. Мощность силового агрегата. Обычно двигатели выдают от 10 л.с. и больше. Чем крупнее техника, тем выше должны быть показатели. Но слишком мощный мотор нежелателен, так как будет потреблять намного больше топлива. Привод. В самых дешевых моделях усилие передается только на задний привод. Есть полноприводные трактора, а также те, где можно включать или выключать переднюю ось раздаточной коробкой. Последний вариант самый предпочтительный, так как экономит топливо в сравнении с решениями с постоянным полным приводом. Трансмиссия. Тут важнее всего коробка передач, в ней должно быть достаточно скоростей для разных режимов работы
Надо уточнить минимальную и максимальную скорость движения, это важно при перевозке грузов и езде между участками, расположенными на расстоянии. Тип топлива
Бензиновые моторы дешевле и проще в обслуживании
Зато дизеля потребляют меньше топлива, обеспечивают большее усилие на низких оборотах. Выбирать стоит по ситуации. Но если придется эксплуатировать технику и зимой, лучше взять бензиновый вариант, так как он намного проще заводится в холодный период
Бензиновые моторы дешевле и проще в обслуживании. Зато дизеля потребляют меньше топлива, обеспечивают большее усилие на низких оборотах. Выбирать стоит по ситуации. Но если придется эксплуатировать технику и зимой, лучше взять бензиновый вариант, так как он намного проще заводится в холодный период.
Элементы управления и возможные регулировки. Проще всего сесть, проверить, удобно будет работать за рулем мини-трактора или нет
Важно, чтобы сиденье имело регулировки, а также амортизирующее крепление. Конструкция задней навески и вала отбора мощности
Конфигурация должна подходить под то оборудование, которое будут ставить при эксплуатации
Учесть вес агрегатов, купить трактор с гидравликой, которая будет в состоянии поднимать и опускать их. Качество исполнения. Надо внимательно осматривать технику, обычно дешевую и ненадежную видно сразу по плохой обработке поверхности, проблемам с лакокрасочным покрытием и другим признакам. Подобрать одну из моделей, а потом почитать обзоры, не ошибиться с покупкой минитрактора для своего участка. Комплектация. Важный момент, который нельзя упускать из вида. Один и тот же вариант продают с разным количеством навесного оборудования, от этого зависит цена. В комплекте должен быть набор инструмента для обслуживания, подробная инструкция на русском языке
Конфигурация должна подходить под то оборудование, которое будут ставить при эксплуатации. Учесть вес агрегатов, купить трактор с гидравликой, которая будет в состоянии поднимать и опускать их. Качество исполнения. Надо внимательно осматривать технику, обычно дешевую и ненадежную видно сразу по плохой обработке поверхности, проблемам с лакокрасочным покрытием и другим признакам. Подобрать одну из моделей, а потом почитать обзоры, не ошибиться с покупкой минитрактора для своего участка. Комплектация. Важный момент, который нельзя упускать из вида. Один и тот же вариант продают с разным количеством навесного оборудования, от этого зависит цена. В комплекте должен быть набор инструмента для обслуживания, подробная инструкция на русском языке.
Важно Популярные модели зерноуборочных комбайнов Вектор от Ростсельмаш: отзывы владельцев, характеристики
Совет!Проверять удобство крепления оборудования на навеску и работу вала отбора мощности.
После покупки изучить инструкцию, правильно обкатать двигатель, от этого зависит его ресурс. Некоторые компании проводят обкатку до продажи, поэтому на технике можно работать сразу после доставки на участок. Стоит хорошо осматривать двигатель на предмет протечек, просить, чтобы его запустили при осмотре.
Самодельная зубовая борона для мотоблока
Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.
Конструкция
Чертеж бороны для мотоблока
Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это сцепка с отверстиями, которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.
Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.
Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.
Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.
При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.
Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.
Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.
Сборка
Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья
Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется
После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.
Самодельная зубовая борона для мотоблока
Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.
Конструкция
Чертеж бороны для мотоблока
Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это , которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.
Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.
Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.
Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.
При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.
Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.
Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.
Сборка
Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья
Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется
После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.
В домашних условиях можно сделать только для мотоблока культиваторного типа. Изготавливают две трубы, они должны иметь надежную фиксацию на валу мотоблока. Скорее всего, придется эту работу отдавать на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра – мотоблок не потянет слишком тяжелую борону.
На валы ставят диски диаметром около 25 см. Для уменьшения сопротивления на них вдоль краев делают надрезы болгаркой через каждые 10 см длины окружности.
Посадочные отверстия дисков должны быть чуть больше диаметра валов. Диски устанавливают с небольшим наклоном к оси вала. С левой части вала наклон в одну сторону, с правой – в другую. Число дисков берут такое, чтобы они взаимно перекрывали друг друга по наклону – обычно их ставят через каждые 5 см.
Вообще же изготовление дисковой бороны самостоятельно – сложная задача. Проще купить дешевую китайскую и доработать ее, качественно проварив все швы, чего обычно на производстве не делают.
