Особенности и преимущества
Климатические условия использования Четра Т-11 не принципиальны, т.к. при разработке машины были учтены все погодные условия, присущие России. Температурный диапазон составляет от -50 до +50 градусов. В основу конструкции техники положена модульная система, что позволяет экономить на ремонте. Еще одним преимуществом является быстрая доставка необходимой запчасти, т.к. практически все ее детали производятся на территории Российской Федерации. Это сэкономит время простоя бульдозера Четра Т11.
Основные функциональные особенности машины – это ее проходимость при любых условиях рабочей площадки и производительность при любых условиях и режимах работы. Кроме того, машина без труда справится с поставленной задачей на промерзших грунтах, т.к. адаптирована под различные климатические ситуации. Сертификация машины проходит в соответствии с европейскими нормами.
Вернуться к навигации

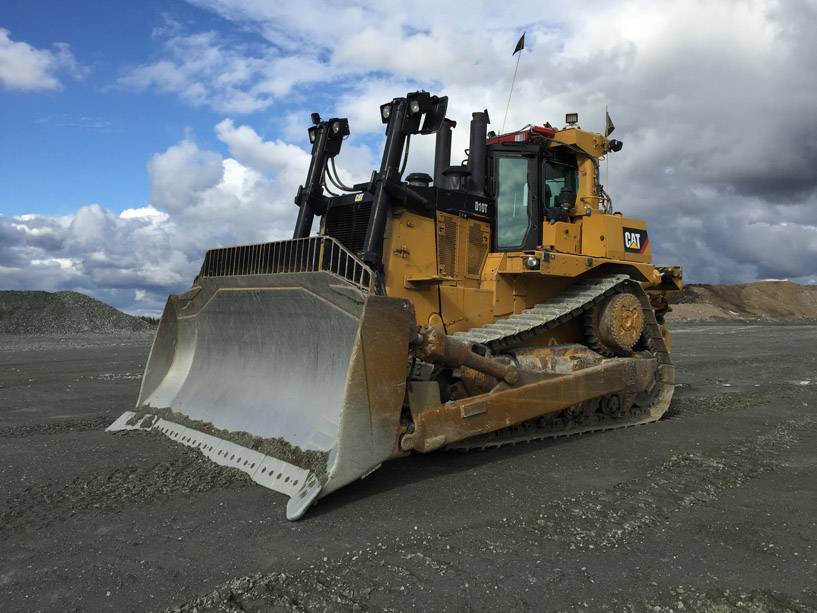

УСТРОЙСТВО Caterpillar D10T
Рама бульдозера Caterpillar D10T рассчитана на повышенные нагрузки. Элемент сделан из балок коробчатого сечения, что обеспечивает жесткую фиксацию узлов техники относительно друг друга. Массивные детали из литой стали повышают прочность седла балансирного бруса, стабилизатора отвала и главного картера. Нижний и верхний лонжероны изготовлены путем непрерывного проката без использования механической обработки. Ось качания проходит по всей длине, равномерно распределяя ударные нагрузки по картеру. За счет этого общая прочность конструкции увеличивается.
Ходовая часть Caterpillar D10T отличается большим ресурсом эксплуатации. Особая подвеска тележки увеличивает площадь контакта гусениц с грунтом на 15% и улучшает сцепление. Для поддерживающих катков предусмотрена специальная стойка, являющаяся частью рамы тележки, что позволяет быстро установить дополнительный каток. Для увеличения срока работы натяжные колеса и катки герметизированы уплотнениями Duo-Cone, предохраняющими от грязи и утечек масла.
Характеристики ходовой части:
- ширина колеи – 2550 мм;
- число башмаков (боковая сторона) – 44;
- число поддерживающих катков – 1;
- ширина башмака – 610 мм;
- шаг гусеничной цепи – 260 мм;
- высота грунтозацепа – 93 мм;
- опорная длина гусеничной части – 3885 мм;
- площадь гусеничной части – 4,7 кв.м.
Для увеличения крутящего момента и КПД силовой передачи в трансмиссии используется одноступенчатый гидротрансформатор, дополненный делителем крутящего момента, который передает 75% усилия через гидротрансформатор, 25% – через приводной вал. Гидротрансформатор предохраняет трансмиссию от чрезмерных нагрузок, возникающих при резком изменении крутящего момента или сильных вибрациях. Коробка передач имеет 3 скорости переднего и 3 скорости заднего хода. Их включение выполняется посредством маслоохлаждаемых фрикционных муфт.
Тяговое усилие на сцепке с учетом скорости:
- 1 передача – 1000,9 кН;
- 2 передача – 556 кН;
- 3 передача – 306,9 кН.
Кабина Caterpillar D10T имеет внушительные габариты и устанавливается на демпфирующие опоры для уменьшения шума и вибрации в кабине. В салоне монтируется сиденье Comfort с регулировками по параметрам оператора. Органы управления позволяют уверенно управлять техникой, а система Advisor Monitoring System передает полную информацию о состоянии узлов и систем бульдозера.
Гусеничный бульдозер Четра Т-11: технические характеристики, габариты, фото и видео
Четра Т-11 является тяжелой бульдозерной спецтехникой на гусеничном ходу, относящейся к 10-му тяговому классу. Эти бульдозеры находят применение при выполнении дорожных и строительных работ самой высокой сложности, легко конкурируя по всем техническим показателям с импортными аналогами.
- 1 Бульдозер Четра Т-11
- 2 Устройство
- 3 Технические характеристики
Бульдозеры марки Четра Т-11 выпускаются на заводе «Промтрактор» (Чувашия, Чебоксары), занимающемся производством трубоукладчиков, гусеничных и колесных бульдозеров, погрузчиков.
Это единственный завод на территории содружества стран СНГ, который входит в четверку мировых лидеров-изготовителей бульдозерно-рыхлительной спецтехники тяжелого класса.
Бульдозер с маркировкой Четра Т-11 – это полноправный основатель бренда «Chetra», на базе которого строятся практически все модельные линейки «Промтрактора».Основными предназначениями этой техники являются следующие направления:
- Транспортировочные работы с грунтом.
- Перемещения строительных материалов.
- Очистка от строительного либо бытового мусора.
Эти машины незаменимы в землеройных работах, требующих больших мощностей – в нефтегазовом строительстве, дорожных работах, горной добыче и гидротехнике.
Фото бульдозера Четра Т-11
Большим преимуществом Четра Т-11 считается возможность его эксплуатации в любых погодно-климатических условиях всех широт России, так как диапазон рабочих температур для него составляет промежуток от -50 до +50 0C. Кроме этого, он отличается очень высокой проходимостью и способностью работать даже с мерзлым грунтом.
Устройство
Высокая надежность и производительность этих высокомощных агрегатов объясняется особенностями и удобствами их конструкции. Сюда входят:
- Основная отличительная черта Четра Т-11 – установка двигателей разных марок, которые отлично вписываются в архитектуру машины и дают ей дополнительные преимущества:
- ЯМЗ-236НД-2 – Ярославского производства, четырехтактный, шестицилиндровый, V-образный с углом в 900, жидкостноохлаждаемый;
- Cummins QSB 6,7-C204 – производства США, четырехтактный, шестицилиндровый, с турбонаддувом;
- Sisu Diesel 74 – Владимирская сборка по финской технологии, 6 цилиндров, турбонаддув.
- Коробка передач планетарного типа с возможностью переключения под нагрузкой на 3 передних и 3 задних скорости.
- Трансмиссия немецкой разработки «Зауэр Данфосс» гидростатическая, включает 2 поршневых гидронасоса, контроллер управления, 2 гидромотора. Обеспечивает возможность выбора различных режимов остановки, движения и поворота.
- Ходовая оснащена 3-хточечной полужесткой подвеской, значительно повышающей ее тягово-сцепные характеристики и смягчающей ударные нагрузки.
- Гидравлика объединяет шестеренчатый насос и распределитель четырехсекционного типа (один клапан, 3 золотника).
- Кабина бульдозера Четра Т-11 одноместная с установкой двойного остекления и шумопоглощающей обивки. В ней объединены приятный дизайн, комфорт и удобство: максимальный круговой обзор, виброзащитное кресло, кондиционер и отопитель.
- Оборудование стандартной комплектации – отвал и рыхлитель (многозубый либо однозубый).
ИНТЕРЕСНО! Четра Т-11 имеет модульное строение всех включающихся в его конструкцию узлов, что облегчает его техобслуживание, необходимый ремонт и замену.
Технические характеристики
Технические характеристики бульдозера Четра Т-11:
| Характеристики | Ед. измерения | Показатели |
| Общая масса | т | 20,8 |
| Габариты: | ||
| — длина | м | 6834 |
| — ширина | м | 3260 |
| — высота | м | 3400 |
| Двигатель, мощность: | ||
| — ЯМЗ-236НД-2 | кВт (л.с.) | 136(185) |
| — Cummins QSB 6,7-C204 | кВт (л.с.) | 137,5(187) |
| — Sisu Diesel 74 | кВт (л.с.) | 137,5(187) |
| Переключение скоростей, вперед: | ||
| — 1-я | км/ч | 3,7 |
| — 2-я | км/ч | 6,8 |
| — 3-я | км/ч | 11,0 |
| Переключение скоростей, назад: | ||
| — 1-я | км/ч | 5,0 |
| — 2-я | км/ч | 9,0 |
| — 3-я | км/ч | 14,4 |
| Расход горючего | г/кВт*ч | 278 |
| Вместимость бака для горючего | л | 300 |
| Гидравлика/производительность | л/мин | 163 |
| Емкость отвала | м3 | 5,8 |
| Отвал, высота подъема над уровнем земли | мм | 1000 |
| Отвал, углубление в грунт | мм | 550 |
| Рыхлители, подъем: | ||
| — многозубый | мм | 500 |
| — однозубый | мм | 540 |
| Рыхлители, углубление в грунт: | ||
| — многозубый | мм | 530 |
| — однозубый | мм | 630 |
| Величина давления на грунт | кг/см2 | 0,78 |
обзор бульдозера Т-11:
Эксплуатация и характеристики модельного ряда гусеничных бульдозеров Caterpillar
Классификация гусеничных бульдозеров Caterpillar представлена тремя группами, различающимися по своей мощности. Машины с малой мощностью, как правило, используются в процессе строительства жилых домов, в том числе и в работах по очистке территории, планировании участка, созданию откосов на обочинах дорогах, профилированию под ландшафтный дизайн и пр. Они отличаются маневренностью, транспортабельностью и повышенной точностью профилирования грунта.
К этой группе, к примеру, можно отнести модель D3K XL, мощность двигателя которой составляет 75 л.с., эксплуатационная масса – 7,8 тонн. Машина оснащена поворотным типом отвала объемом 1,52-1,66 м3 и шириной 2,41 – 2,87 м. Бульдозер Caterpillar D5K XL более мощный, с двигателем 97 л.с., весит уже 9,4 тонн. Вместимость отвала — 1,85 – 1,98 м3, а ширина – 2,54 – 2,87 м. Модель D6K XL, с мощностью 127 л.с., массой 12,9 тонн, поворотным типом отвала вместимостью 2,7-2,9 м3 и его шириной 2,33 – 2,76 м.
Что касается группы гусеничных бульдозеров Caterpillar средней мощности, то они отличаются высокой производительностью и точностью управлению. Машины оснащены дизельным двигателем большого рабочего объема и имеют значительный запас крутящего момента. Рабочее место оператора максимально эргономично: элементы управления расположены на удобном расстоянии от оператора, а широкая зона обзора делает работу более удобной.
Например, модель D6N XL имеет следующие характеристики: мощность 152 л.с., вес 16,4 тонны, отвал полусферического типа вместимостью 4,28 м3 и шириной 3,154 м. Другой бульдозер Caterpillar D5N LGP весом 17,8 тонн имеет мощный двигатель 152 л.с. и оснащен поворотным отвалом, рабочий объем которого составляет 3,16 м при ширине 4 м. Машина Caterpillar D6R LGP с мощностью 185 л.с. весит почти 21,8 тонну, а рабочий орган представляет собой прямой отвал вместимостью 3,75 м3.
Бульдозеры на гусеничном ходу от Caterpillar с большой мощностью подходят для выполнения тяжелых работ, благодаря надежной и высокопрочной конструкции. Ведущие колеса на этих машинах немного приподняты, за счет чего увеличивается производительность техники, а техническое обслуживание, в то же время, упрощается.
Машина D8R оснащена мощным двигателем 310 л.с., при этом её вес составляет порядка 36,8 тонн. Полусферический отвал вмещает 8,7 м3 сыпучих материалов. Модель бульдозера Caterpillar D10T весит 66,4 тонн, а мощность её двигателя составляет 601 л.с. Объем отвала полусферического типа – 18,5 м3. Бульдозер D11T весит 104,5 тонны и оборудован очень мощным двигателем 850 л.с. Вместимость отвала достаточно большая — 27,2 м3, а его ширина – 5,58 м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
- длина машины с тягово-сцепным устройством – 5659 мм;
- длина в начальном исполнении с лебедкой – 5744 мм;
- длина со сферическим отвалом – 7750 мм;
- длина с полусферическим отвалом – 7416 мм;
- длина с однозубым рыхлителем – 7081 мм;
- длина с многозубым рыхлителем – 7241 мм;
- длина машины с полусферическим отвалом и однозубым рыхлителем – 9158 мм;
- ширина без подвески катков с базовым башмаком – 3292 мм;
- ширина по подвеске катков – 3736 мм;
- высота по кабине с конструкцией FOPS – 4098 мм;
- высота по навесу ROPS – 4354 мм;
- высота по верху выхлопной трубы – 4505 мм;
- клиренс – 664 мм.
Вес бульдозера при транспортировке равняется 48263 кг.
Характеристики используемых отвалов (полусферический отвал 10SU/сферический отвал 10U):
- ширина по боковым накладкам – 4860/5260 мм;
- высота – 2120/2120 мм;
- дорожный просвет (подъем) – 1497/1497 мм;
- глубина резания – 674/674 мм;
- емкость – 18,5/22 куб.м;
- вес отвала – 10229/10784 кг;
- эксплуатационный вес бульдозера с отвалом и однозубым рыхлителем – 66451/67006 кг.
Характеристики используемых рыхлителей (однозубый/многозубый):
- тип – с регулируемым параллелограммным механизмом/ с регулируемым параллелограммным механизмом;
- число зубьев – 1/3;
- длина – 1760/1760 мм;
- ширина балки – -/2920 мм;
- высота подъема зубьев над поверхностью – 1058/1045 мм;
- глубина рыхления – 1494/876 мм;
- максимальное усилие внедрения – 205/205 кН;
- максимальное усилие отрыва – 415,3/415,3 кН;
- вес без средств управления гидросистемой – 7117/7968 кг;
- эксплуатационный вес машины с рыхлителем и полусферическим отвалом – 66451/67302 кг.
Сфера применения
Основную свою сферу применения бульдозер Caterpillar D9R нашёл в горной промышленности и в области добычи полезных ископаемых. Эта спецмашина также идеально подходит для выполнения больших объёмов земляных работ в карьерах, при строительстве дорог и крупномасштабных объектов, на расчистке и планировке территорий масштабных строительных площадок; для сноса старых зданий и сооружений, расчистке леса и тушения лесных пожаров.
При работе с грунтами различных категорий предварительное рыхление требуется лишь для четвёртой категории грунта. Вначале этот тяжёлый бульдозер не предназначался для заболоченной местности или грунтов с высоким уровнем влажности. Однако с разработкой и применением специальных широких гусениц это стало возможным.
Специфическое применение бульдозер CAT D9R нашёл в армии Израиля. С 60-х годов ХХ века его бронированная версия (вначале это был D9, впоследствии D9R) широко использовалась для проделывания проходов в заграждениях и разрушения укреплённых позиций неприятеля; расчистки занятой территории от развалин и обломков и её разминирования.
Во времена активных боевых действий с воинствующими исламистскими группировками бронированные бульдозеры под прямым огнём противника эвакуировали с передовой повреждённые машины, бронетранспортёры и танки; разминировали самодельные взрывные устройства и фугасы.
Бронированный «CAT D9R».
Серьёзная броня сделала военную версию CAT D9R неуязвимой для взрывных устройств мощностью до пятисот килограммов в тротиловом эквиваленте. А для защиты бульдозера от противотанковых гранатомётов был разработан антикумулятивный экран «Суламот».
Тяжёлые спецмашины неоднократно использовались и для прямого проезда сквозь дома, занятые террористами, с полным разрушением этих построек, ликвидацией врагов и нулевыми потерями среди своего личного состава. Боевики «Хамаз» и «Хезболла» на личном опыте убедились, что ни одно переносное оружие, включая РПГ, не может остановить этот бульдозер. Бронированная версия D9/D9R весит от 65 до 71,5 тонн (масса обычного бульдозера CAT D9R – 49 тонн).
Модификации и особенности
Семейство Катерпиллер D7R представлено небольшим количеством модификаций:
- Caterpillar D7R STD (Series 2) – базовая версия;
- Caterpillar D7R LGP (Series 2) – модификация для эксплуатации на болотистой местности и в зонах с малой несущей способностью грунта;
- Caterpillar D7R XR (Series 2) – версия с модернизированной ходовой частью с более длинным участком траковой ленты в задней области бульдозера. За счет этого улучшается сбалансированность техники и достигается эффективное волочение и рыхление;
Достоинства модели Кат Д7Р:
новый двигатель, созданный на основе проверенных технологий и не требовательный к качеству топлива, что особенно важно для российских потребителей. Мощности агрегата хватает для выполнения любых операций;
усиленная ходовая часть, легко переносящая сильные морозы, работу в лесу или на каменистой поверхности;
широкая линейка дополнительного оборудования (с 2014 года также доступны версии с 1-зубым рыхлителем);
наличие заводского пакета для эксплуатации в северных регионах
Пакет включает реверсивный вентилятор, подогреватель топлива, генератор, электроподогреватель охлаждающей жидкости, стартер усиленной мощности, специальные батареи и антифриз;
делитель крутящего момента, распределяющий усилие между гидротрансформатором и планетарной передачей таким образом, что КПД узлов значительно повышается;
развитая дилерская сеть и простое техническое обслуживание. Диагностика и осмотр техники выполняются с земли.

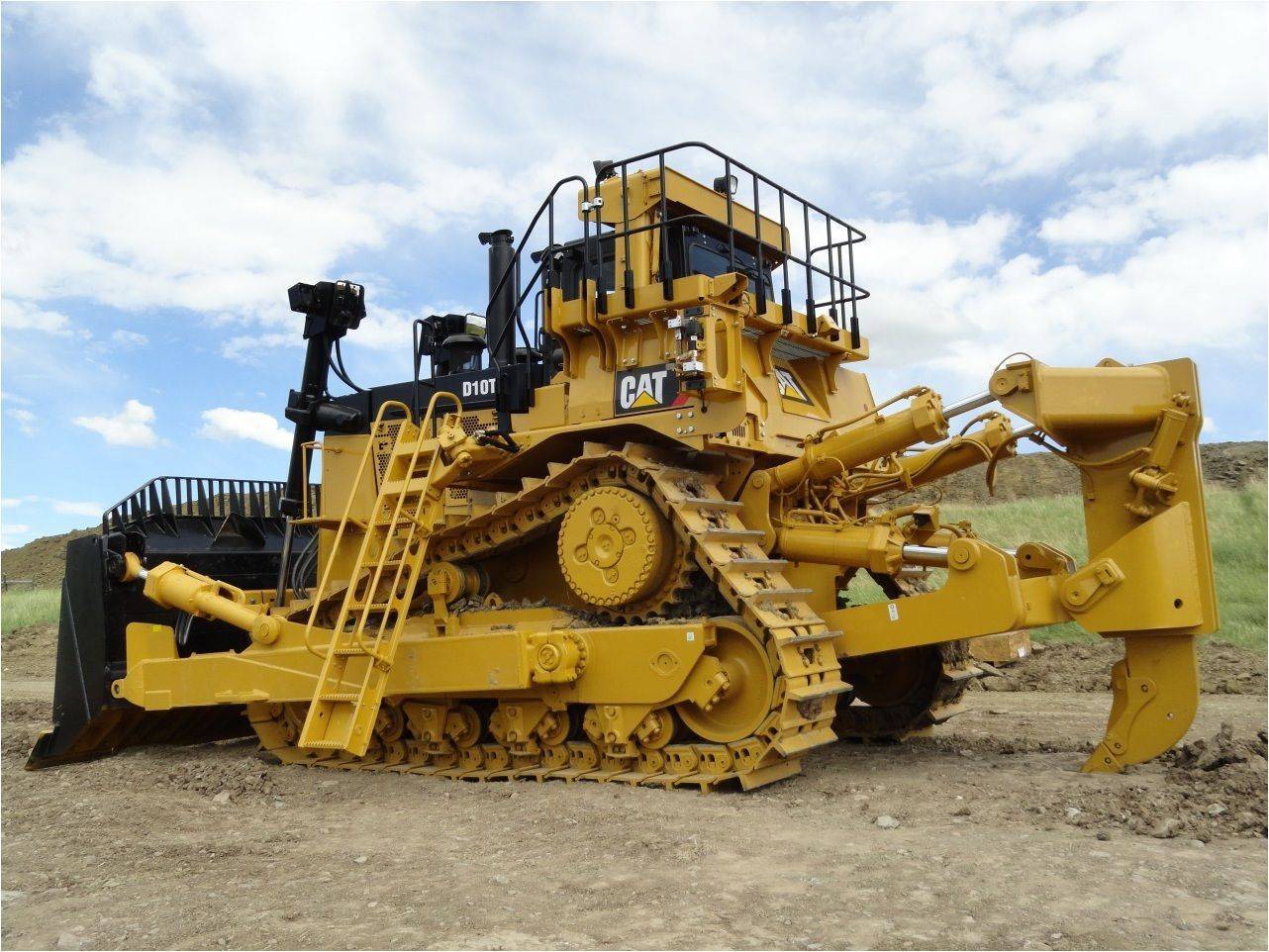

Технические характеристики Caterpillar D10T
Основные характеристикиДвигательТопливная системаРазмерыЗаправочные емкостиКолёсаХарактеристики бульдозераДругие характеристики
| Полное название | Бульдозер Caterpillar D10T |
| Общий вес, кг | 66451 |
| Модель двигателя | C27 ACERT |
| Рабочий объём двигателя, см3 | 27000 |
| Мощность двигателя, кВт (л.с.) | 433(580) |
| Расчётная частота вращения, об/мин | 1800 |
| Диаметр цилиндра и ход поршня | 137,2×152,4 |
| Производитель двигателя (марка) | CAT |
| Максимальная скорость, км/ч | 2,5-9,8 |
| Дорожный просвет, мм | 664 |
| Колесная (гусеничная) база, мм | 3872 |
| Ширина гусеницы, мм | 610 |
| Общая длина, мм | 9158 |
| Топливный бак, л | 1204 |
| Система охлаждения, л | 151 |
| Боковые редукторы (с каждой стороны), л | 26 |
| Колея передних/ задних колес, мм | 2550 |
| Тип бульдозерного отвала | 10SU |
| Ширина х Высота отвала, мм | 4860×2120 |
| Емкость отвала, куб.м. | 18,5 |
| Максимальное заглубление/подъем отвала, мм | 674/993 |
| Максимальная глубина рыхления, мм | 1494 |
| Высота подъема рыхлителя, мм | 1058 |
| Вид шасси | гусеницы |
