Чем трёхступенчатый планетарный редуктор отличается от других

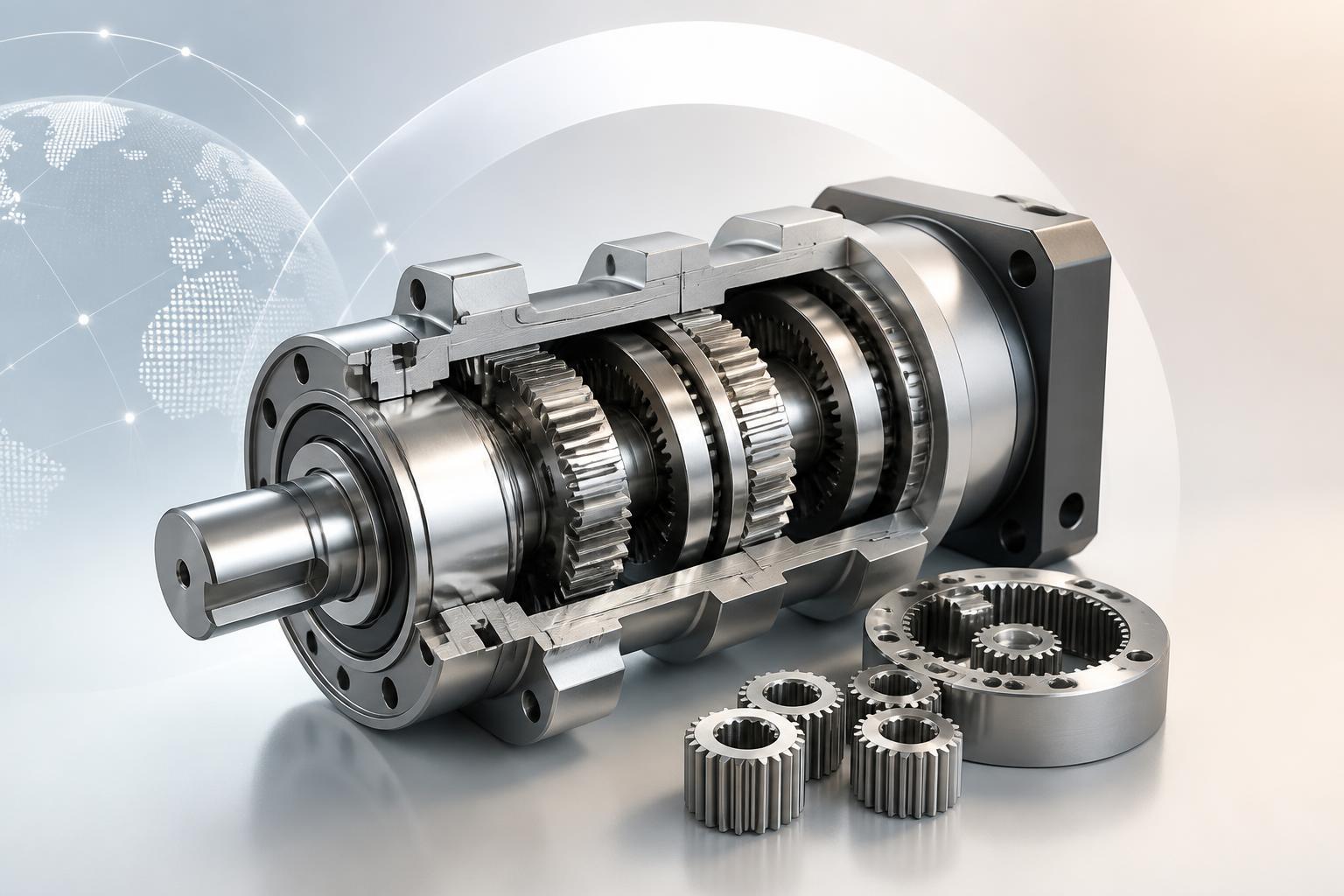

Трёхступенчатая планетарная схема нужна там, где от привода ждут сразу двух вещей: большого передаточного отношения и компактных размеров. Обычный цилиндрический редуктор при тех же параметрах часто оказывается длиннее и тяжелее, а червячный проигрывает по КПД и нагреву. У планетарной конструкции нагрузка распределяется между несколькими сателлитами, поэтому узел получается плотным по компоновке и хорошо переносит высокий крутящий момент.
Если подбирать модель не по каталожной привычке, а по реальной задаче, удобно сразу смотреть технические варианты здесь: https://inelso.ru/catalog/reduktory/planetarnye_reduktory/tryekhstupenchatye/. Так проще сопоставить передаточное число, габариты, допустимую радиальную нагрузку и тип присоединения, не теряя время на неподходящие серии.
С чего начинать выбор
Первый вопрос — не «какой редуктор лучше», а какой режим работы у механизма. Один и тот же узел ведёт себя по-разному на упаковочной линии, в поворотном столе, конвейере или приводе тяжёлой заслонки. Для корректного выбора нужны не общие пожелания, а конкретные исходные данные: мощность двигателя, обороты на входе, требуемая скорость на выходе, момент на валу, характер нагрузки и длительность цикла.
- требуемое передаточное отношение;
- номинальный и пиковый крутящий момент;
- режим работы: непрерывный, повторно-кратковременный, с частыми пусками;
- наличие ударных нагрузок и реверса;
- способ монтажа и доступное место под редуктор;
- условия среды: пыль, влажность, температура.
Главная ошибка — брать редуктор только по максимальному моменту. Если привод часто стартует под нагрузкой, тормозит или работает рывками, запас по прочности и теплу нужен выше, чем кажется по «сухим» расчётам.
Передаточное число и реальная скорость
Три ступени обычно выбирают тогда, когда нужна серьёзная редукция без чрезмерного роста корпуса. Но большое передаточное число — не всегда плюс. Чем сильнее снижаются обороты, тем внимательнее нужно смотреть на КПД каждой ступени, нагрев, люфт и динамику разгона. Для медленных и тяжёлых механизмов это допустимо, а для точного позиционирования или быстрого цикла иногда лучше пересмотреть кинематику привода, чем «душить» двигатель слишком глубокой редукцией.
Какие параметры влияют на срок службы
Ресурс редуктора зависит не только от зубчатой пары. На практике слабым местом часто становится подшипниковый узел, если на выходной вал приходятся высокие радиальные или осевые нагрузки от шкива, звёздочки или консольного рычага. Поэтому при выборе смотрят не только на допустимый момент, но и на то, что именно будет насажено на вал и на каком вылете это работает.
Ещё один нюанс — люфт. Для транспортных и силовых механизмов он обычно не критичен, а вот в системах с точной остановкой, синхронизацией и повторяемым позиционированием уже влияет на качество работы. Чем жёстче требования к точности, тем внимательнее надо смотреть на класс исполнения, качество сборки и совместимость с сервоприводом.
Материалы, смазка и температурный режим
Хороший редуктор легко отличить не по красивому описанию, а по деталям: из чего выполнены шестерни, как обработаны зубья, какая смазка заложена, на какие температуры рассчитаны уплотнения. Если оборудование работает в жарком цехе, на улице или рядом с моечной зоной, стандартное исполнение может быстро выйти на предел. В таких условиях нужно заранее проверять температурный диапазон, степень защиты и интервалы обслуживания.
Как не ошибиться с присоединением к двигателю
Даже подходящий по расчёту редуктор бывает неудобен в монтаже. Нужно проверить диаметр и тип входного присоединения, совместимость с валом двигателя, фланец, шпонку, посадочные размеры и ориентацию в пространстве. Если эти вещи оставляют «на потом», в конце проекта появляются переходные плиты, лишние муфты и перекосы, которые съедают точность и ресурс.
Для серийного оборудования лучше сразу думать о ремонтопригодности: можно ли быстро снять узел, есть ли стандартные комплектующие, насколько просто заменить уплотнения и подшипники. Иногда редуктор чуть дороже в закупке заметно выигрывает по эксплуатационным расходам.
Практичный подход к выбору
Планетарные трёхступенчатые редукторы как выбрать без лишнего риска? Сначала посчитать момент и передаточное отношение, затем проверить режим работы, нагрузки на вал, требования к люфту и монтажные размеры. После этого уже сравнивать конкретные серии по ресурсу, КПД, исполнению корпуса и доступности сервиса. Если параметры на грани, разумнее взять запас по моменту и тепловой нагрузке, чем потом бороться с перегревом и быстрым износом.
Хороший выбор — это не самый мощный и не самый дорогой вариант, а редуктор, который спокойно работает в вашем цикле, не перегружает двигатель и не требует постоянного внимания от обслуживающего персонала.
