ВВЕДЕНИЕ И ОПИСАНИЕ

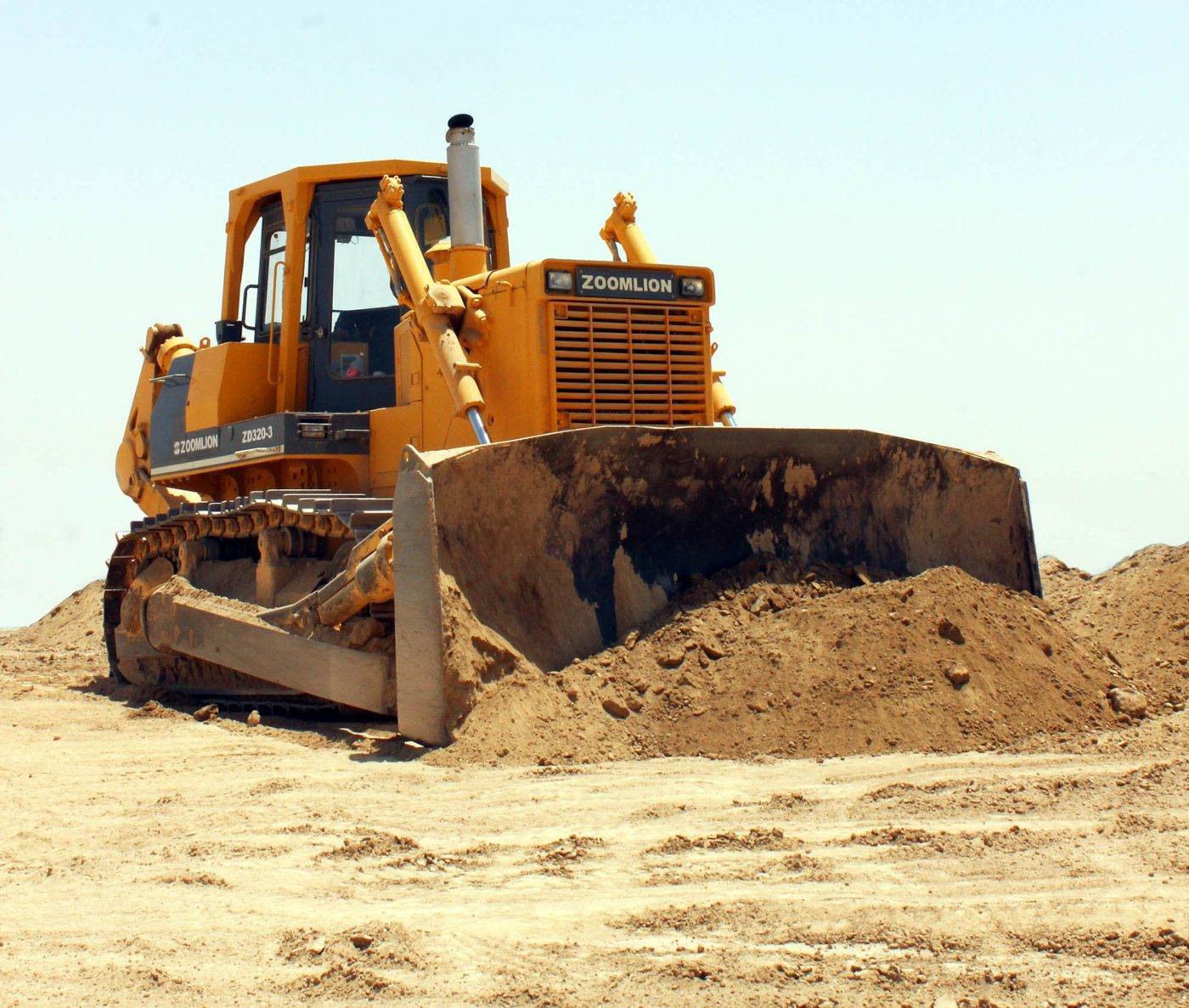

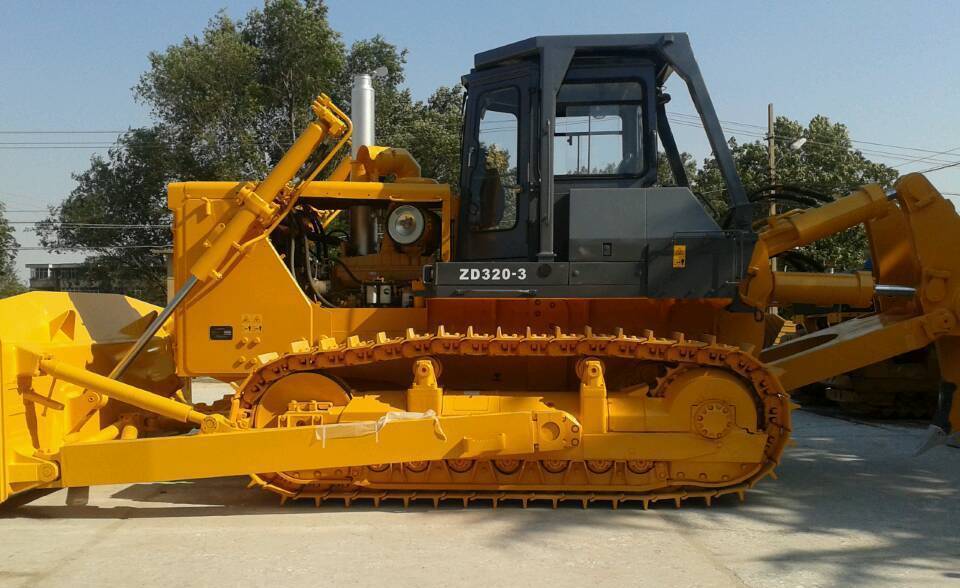

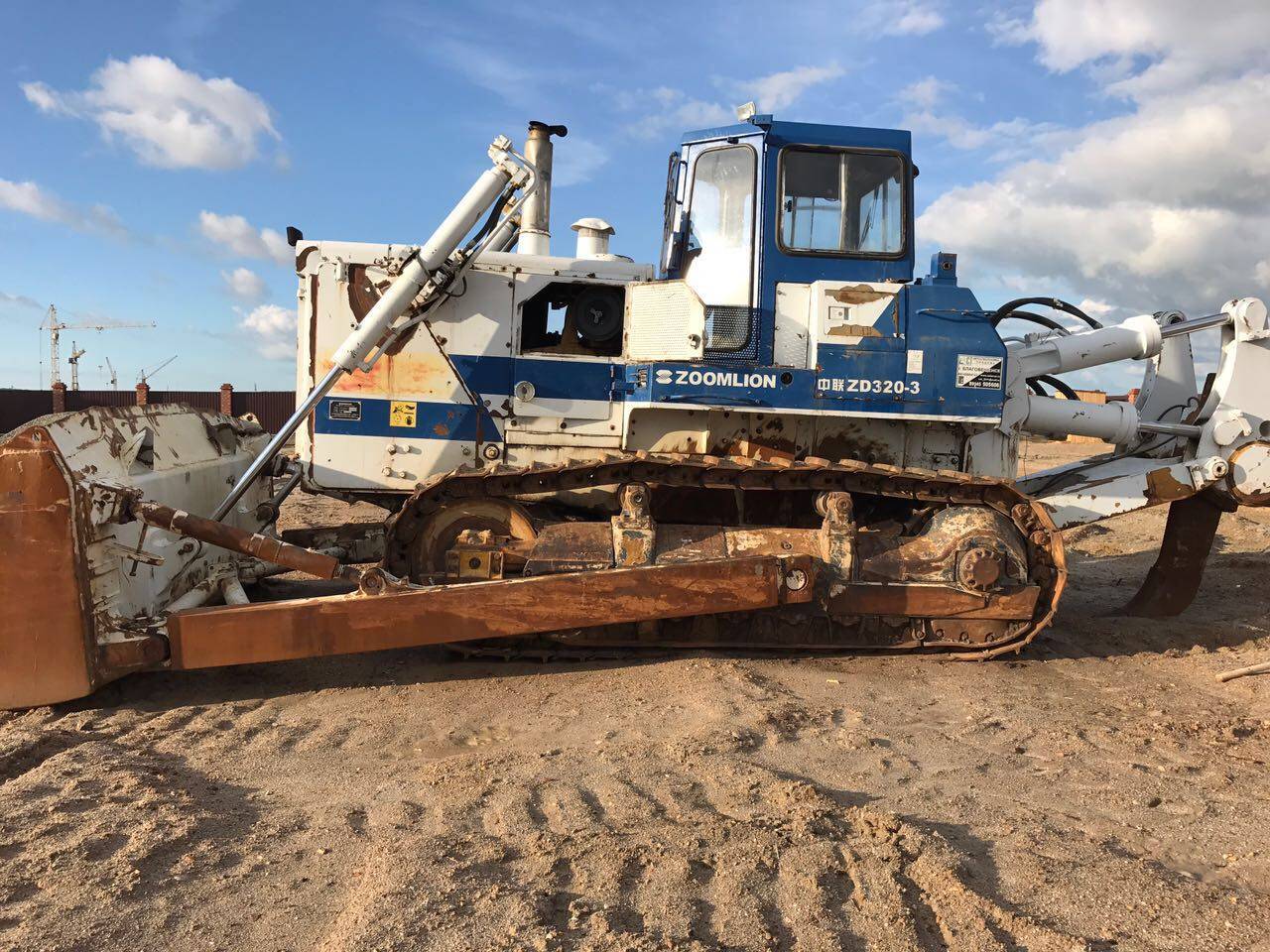

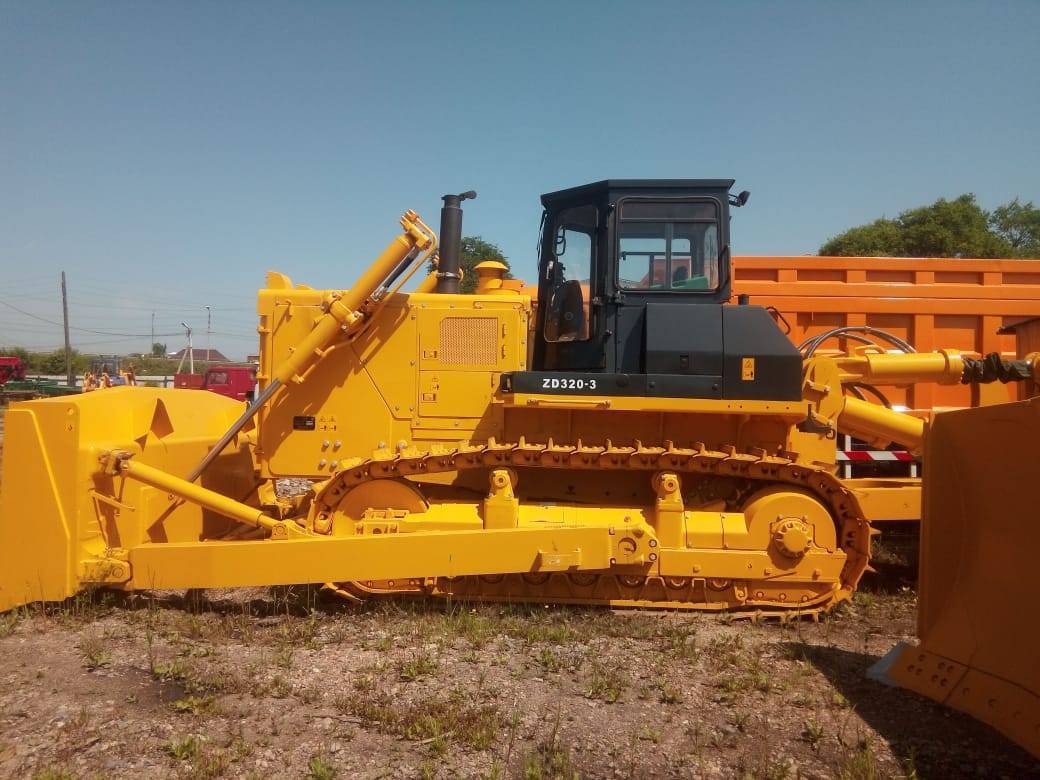

Zoomlion ZD320-3 — флагманская модель китайского производителя. Бульдозер имеет прочную и простую конструкцию. Производство этой серии осуществляется по технологии японской компании Komatsu (Zoomlion ZD320 позиционируется как бюджетный аналог Komatsu D155A). Уровень качества этой модели практически не отличается от более известного «собрата», а невысокая цена и отличные характеристики делают ее популярной у потребителей во всем мире. Компания предоставляет 2000 часов или 1 год гарантии на новые машины.
Обтекаемая форма и мощный двигатель Cummins обеспечивают Zoomlion ZD320-3 одинаковую производительность при выполнении работ начального уровня и в гористой местности. Бульдозер очень универсален и может транспортировать большие объемы материала длиной до 350 м в различных категориях. Машина также используется для очистки и выравнивания поверхностей, а также для строительства насыпей и дамб. Данная модель востребована компаниями и потребителями, работающими в лесном хозяйстве, дорожном строительстве, тяжелой промышленности и горнодобывающей промышленности.
Семейство Zoomlion ZD320-3 включает несколько модификаций с одинаковыми конструктивными особенностями:
- Zoomlion ZD320-3 — базовая версия;
- Zoomlion ZD320F-3 — модель, предназначенная для работы в лесной или горной местности. По сравнению с базовой версией имеет дополнительно усиленную конструкцию и защиту кабины;
- Zoomlion ZD320H-3 — это трэш и трэш версия. Оснащен широкой гусеничной частью и крупногабаритным отвалом;
- Zoomlion ZD320S-3 — болотоходная версия, с широкими гусеницами, позволяющими передвигаться по песчаному и мокрому грунту.
Описание
Бульдозер Zoomlion ZD160-3 изготовлен с использованием импортных технологий для эксплуатации в особо сложных условиях. Двигатель по лицензии Steyr, гидравлическая система управления и система контроля гидравлики гарантируют надежную работу на грунтах с пониженной несущей способностью; Бульдозер ZD160-3 легко собирается и ремонтируется благодаря блочной конструкции; Опорные катки гусениц соединяются с рамой через эластичные буфера, благодаря этому повышается их износоустойчивость, понижается тряска машины на неровном грунте, увеличивается площадь сцепления гусеницы с грунтом и сила выемки при плохих рабочих условиях. Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Эргономично расположенные системы управления двигателем, ходом и педаль тормоза позволяют оператору легко и удобно управлять бульдозером.
Особенностью бульдозера Zoomlion ZD160F-3 является его назначение — работа в лесу. Специально для этих целей бульдозер полу чил ряд доработок, включающих в себя:
Защита кабины FOPS.Надежно защитает кабину бульдозера от внешнего воздействия: веток, камней, деревьев и пр.
Предпусковой подогреватель двигателя Webasto Thermo 90ST.
- Полная защита дняща бульдозера. Защищает основные узлы и агрегаты от внешних воздействий.
- Полуболотные башмаки 610 мм. Уменьшают давление на грунт, уменьшая вероятность застревания бульдозера на мягких грунтах.
Двигатель | Модель | WD10G178E25(по лиц.Steyr) |
Рабочий объем | 9,726 л. | |
Номинальная мощность | 131 кВт/1850 об/мин | |
Крутящий момент | 768 Нм/1150 об/мин | |
Удельный расход топлива | <215 гр/кВт*ч | |
Трансмиссия | Движение вперед | Первая передача 0-3,8 км/ч |
Вторая передача 0-6,6 км/ч | ||
Третья передача 0-10,6 км/ч | ||
Движение назад | Первая передача 0-4,9 км/ч | |
Вторая передача 0-8,5 км/ч | ||
Третья передача 0-13,6 км/ч | ||
Ходовая часть | 2 направляющих колеса, 2 ведущих колеса, 12 опорных катков, 4 поддерживающих катка | |
Гусеница | Шаг цепи | 203 мм |
Ширина башмака | 610 мм | |
Кол-во звеньев гусеницы | 37 | |
Длина контактной линии с грунтом | 2430 мм | |
Удельное давление на грунт | 65,8 кПа | |
Рабочая масса(без рыхлителя) | 17 300 кг | |
Рабочие органы | отвал | тип – прямой |
Ш*В – 3410*1150 мм | ||
высота подъема – 1095 мм | ||
высота заглубления – – 454 мм | ||
условный объем 4,5 м.куб | ||
Габаритные размеры без рыхлителя | Длина Х Ширина Х Высота, мм | 5025х3416х2763 |
Комплектация: Отопитель кабины, прямой отвал с гидроперекосом, трехзубый рыхлитель, шестиугольная кабина с защитой кабины FOPS(лесная), Webasto Thermo 90ST.Гарантия: 12 месяцев или 2 000 м/ч.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Zoomlion ZD320-3
Габаритные размеры (базовое исполнение без рыхлителя):
- длина — 6684 мм;
- ширина — 4130 мм
- высота — 3725 мм;
- колесная база – 2140 мм;
- дорожный просвет – 500 мм.
Снаряженная масса бульдозера без рыхлителя (прямой/угловой отвал) 37384/37991 кг.
В комплект переднего навесного оборудования входит несколько бульдозерных отвалов, основными из которых являются прямые и угловые отвалы со следующими параметрами:
- тип — прямой/угловой;
- ширина — 4130/4030 мм;
- высота – 1574/1705 мм;
- конечная высота подъема над землей – 1560/1670 мм;
- конечное углубление — 560/552 мм;
- Объем призмы 10,4/11,7 куб.м.
Сзади может быть установлен параллелограммный многозубый рыхлитель.
УСТРОЙСТВО
Конструкция Zoomlion ZD320-3 рассчитана на суровые условия и экстремальные нагрузки. Рама бульдозера имеет дополнительные усиления, обеспечивающие необходимую жесткость кузова.
Шасси практически ничем не отличается от других продуктов китайского производителя. В основе лежит полужесткая подвеска с балансиром.
Параметры ходовой части:
- Количество опорных катков (односторонних) – 7;
- количество опорных катков (односторонних) — 2;
- Количество опорных катков (одна сторона) — 1.
Гусеница представляет собой набор элементов из высокопрочных сплавов. Траки выполнены на основе складных накладок с одной накладкой и отличаются простой конструкцией. В составе шасси могут использоваться детали и узлы других производителей, что облегчает поиск запчастей для ремонта.
Параметры ходовой части:
- количество дорожек (односторонних) — 41;
- длина хода – 228,6 мм;
- колея колес – 560 мм;
- высота гусеничных башмаков — 80 мм;
- длина гусеницы – 3150 мм;
- Давление на грунт — 106,5 кПа.
Zoomlion ZD320-3 оснащен 6-ступенчатой планетарной коробкой передач с многодисковым сцеплением. Выбор скорости плавный одним рычагом. Рулевое управление управляется поворотной муфтой и тормозной системой. Благодаря особой конструкции массивный бульдозер можно развернуть на месте.
Скорости движения (вперед/реверс):
- 1 скорость — 0-3,6/0-4,4 км/ч;
- 2 скорости — 0-6,6/0-7,8 км/ч;
- 3 скорости — 0-11,5/0-13,5 км/ч.
Гидравлическая система бульдозера позволяет плавно, без рывков управлять машиной и различными агрегатами. Эту функцию выполняет мощный шестеренчатый насос производительностью 335 л/мин. и золотниковый клапан. Минимальное давление в установке 14 МПа. Мощность гидросистемы составляет 335 л.
Zoomlion ZD320-3 также представляет собой бульдозер среднего размера с привлекательным дизайном. Эта модель оснащена большой шестиугольной кабиной для одного человека. Кабина обеспечивает отличный круговой обзор. Интерьер выполнен из экологически чистых материалов с повышенной звукоизоляцией. Другими особенностями салона являются:
- дополнительная система утепления, позволяющая комфортно работать в условиях сильного мороза;
- Наличие множества ниш и отделений для хранения вещей;
- Удобное сиденье водителя с регулировкой вперед-назад и вверх-вниз;
- эргономичное расположение датчиков и элементов управления.
Эта модель может быть дополнительно оснащена кондиционером. Zoomlion ZD320-3 также оснащен интеллектуальными системами управления, которые предоставляют оператору всю информацию об основных параметрах устройства.
ZOOMLION ZD320-3
от 252 000$
Двигатель
Модель: Cummins NTA-855-C360
Тип: Стоячий четверный ход с повышением давлением и холодопроизводство в середине
Кол. цилиндра-диаметр цилиндра*ход (мм): 6-139.7х152.4
Отход поршени (ml): 14000
Номинальная мощность, (кВт): 239
Номинальная скорость оборотов, (обр/мин): 2000
Макс. Мкр: 1509N.m/1400r/min
Расходуемое кол. топливо (г/км.ч): <242
Метод запуска: Запуск двигателя
Запуск электродвигателя: 24В, 11кВт
Пусковой двигатель: 28В, 35А
Аккумулятор: 24В (12Вх2)-200АНх2
Передаточное устройство
Модель гидротрансформатора: 3 элемента 1 класс 1 фаза
Метод охлаждения гидротрансформатора: Водяное охлаждение
Планетарный картер коробки передачи переключения ступеней скоростей:
Модель: Сателлитный, многодисковое сцепление, гидравлическое управление, принудительная смазка
Положение ступени передачи: 3 передачи вперёд, 3 передачи назад
Скорость переднего хода:
1-ая передача (км/ч): 0~3.6
2-ая передача (км/ч): 0~6.6
3-яя передача (км/ч): 0~11.5
Скорость заднего хода:
1-ая передача (км/ч): 0~4.4
2-ая передача (км/ч): 0~7.8
3-яя передача (км/ч): 0~13.5
Система вращения
Муфта вращения: Мокрая муфта сцепления, многодисковое сцепление, пружинное прижимание, гидравлическое отделение, ручное управление.
Тормозной вращения: Мокрый тормоз, плавающий тормоз, ножное управление (бустер давления масла)
Конечная передачи: Прямая шестерня 2-го класса редукций, смазки вплеска
Рама
Способ подвески: Полужёсткое, балансировочный брус-плавающее
Количество поддерживающего ролика (на каждой стороне): 2
Количество опорного катка (на каждой стороне): 7
Количество направляющего ролика (на каждой стороне): 1
Гусеницы
Модель: Сборно разборный, одногусеничный зуб
Длина (мм): 228.6
Ширина (мм): 560
Высота (мм): 80
Количество грунтозацепа (на каждой стороне): 41
Межцентровое расстояние гусеницы (мм): 2140
Длина гусеничного заземления (мм): 3150
Удельное давление заземления (кРа): 106
Зазор заземления (мм): 500
Эксплуатационная масса
Эксплуатационная масса (кг): 37384
Гидроуправление
Номинальное давление (МРа): 14
Модель гидравлического насоса: шестерёночный насос
Объем (л): 335L/min
Модель регулирующего клапана: золотниковый
Рабочее устройство и аксессуары
Отвал:
Тип: Прямое
Ширина (мм) 4130
Высота (мм): 1590
Максимальная высота подъёма (мм): 1560
Максимальный понижение (мм): 560
Максимальное наклонение (мм): 1000
Объём отвала (м3): 10.4
Почворазрыхлитель
Количество зубьев: 3
Максимальная высота разрыхлительная (мм): 835
Максимальная высота подъёма (мм): 890
Тип почворазрыхлителя: Управление масляным давлением
Масса почворазрыхлителя (кг): 3591
Габарит машины в целом(не включая почворазрыхлитель)
Габариты ДхШхВ (мм): 6684х4130х3725
