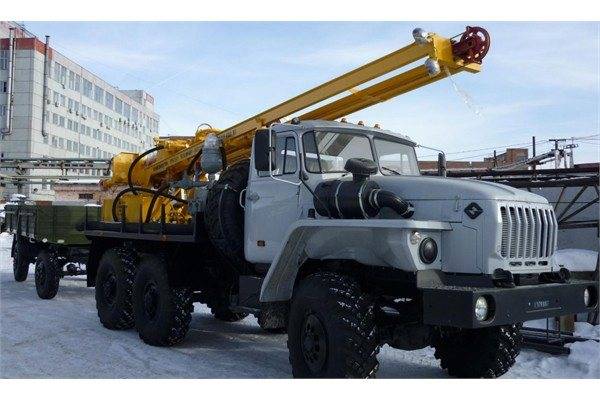

Буровая установка УРБ-2А2 на шасси Урал 4320-61 с двумя компрессорами 4ВУ1-5/9
Основным предназначением буровых установок УРБ-2А2 является бурение водозаборных, взрывных, геофизических и поисковых скважин, проведение работ по разведке месторождений ПИ.
При помощи установки можно выполнить бурение способом вращения:
- С промывкой.
- С продувкой.
- Шнековый насухую.
Установка включает в себя компрессор 4ВУ1-5/9, целью которого является обеспечение сжатым воздухом (с избыточным давлением 0,78 Мпа) оборудования для проведения необходимых работ.
Установка базируется на шасси Урал 4320-61, привод которой осуществляется от силового агрегата грузовика.
Для комфортной и безопасной работы бурильщика предусмотрен пульт управления, на котором располагаются приборы для контроля и необходимые регуляторы:
- Напряжение на забой.
- Скорость подачи.
- Скорость подъёма.
- Частота вращения шпинделя вращателя.
Оборудование автоматизировано и снабжено системой датчиков, которые обеспечивают высокую производительность без перебоев при снижении температурных показателей.
УРБ на шасси Урал 4320-61 с двумя компрессорами 4ВУ1-5/9 имеет следующую комплектацию:
- Электрическое оборудование;
- Рама платформы с установкой;
- Передняя опорная мачта;
- Раздаточная коробка;
- Шкив и Бугель в собранном виде;
- Подъемные цилиндры для мачты;
- Обвязка гидросистемы;
- Высокий масляный бак нового образца;
- Обратный клапан 1 VU/VUG1X;
- Шаровой кран;
- Дивертер;
- Система управления установкой в собранном виде;
- Регулятор расхода топлива;
- Собранная мачта и каретка;
- Основной и вспомогательный ролик для каретки;
- Собранная талевая система;
- Гидродомкрат;
- Элеватор;
- Сальники;
- Предохранительные клапаны;
- Опорные домкраты;
- Ограждение для буровой установки для повышения безопасности рабочих при проведении бурения;
- Брызговики;
- Нагнетательные рукава;
- Система защиты в виде сдвоенного кожуха;
- Пульт управления буровой установкой;
- Прочие элементы.
- В буровой установке на базе шасси Урал 4320-61 количество совершаемых в минуту оборотов напрямую зависит от выбранной скорости:
1 скорость – 140 оборотов в минуту;
2 скорость – 225 оборотов в минуту;
3 скорость – 325 оборотов в минуту.
От выбранной скорости также зависит момент силы. Буровая установка УРБ-2А2 двухкомпрессорная позволяет проводить бурение в вертикальном и горизонтальном направлении под заданным углом. Бурение осуществляется несколькими способами – шнековым, вращательным с продувкой или промывкой. Наличие пульта управления в устройстве гарантирует комфортную и безопасную работу оператора. К преимуществам можно отнести наличие системы датчиков и полную автоматизацию для высокой производительности при любых условиях.
Покупка УРБ 2А2
Купить буровую УРБ 2А2 с необходимыми вам параметрами можно на нашем сайте при помощи конфигуратора комплектации. Мы можем изготовить оборудование руководствуясь вашими требованиями и конкретными условиями эксплуатации. Работа выполняется “под ключ” так что в итоге вы получаете полностью готовое к эксплуатации устройство.
Цена на УРБ 2А2 зависит от выбранной вами комплектации и рассчитывается индивидуально. Приобретать оборудование у АО “МОЗБТ” выгодно еще и потому, что в комплект входит богатый набор запасных частей, а это значительно удешевляет и облегчает процесс обслуживания и ремонта в полевых условиях. Большой опыт в производстве позволяет АО “МОЗБТ” выпускать надежную и удобную в использовании технику, полностью оправдывающую вложение средств длительным сроком безаварийной эксплуатации.
Муки выбора. Привод буровой установки для инженерной геологии.
15 мая 2019 При инженерно-геологических и инженерно-геотехнических изысканиях для строительства используются в основном буровые установки с подвижными вращателями, смонтированные на самоходных колесных и гусеничных транспортных средствах и, несмотря на то, что за последние десять лет в России появилось немало новых производителей, продвигающих свои модели буровых установок для сегмента инженерной геологии, наиболее распространенными и популярными остаются гидрофицированные буровые установки УРБ-2А2 и их модификации, имеющие гидравлический привод вращателя и механизма подачи, и установки ПБУ-2 с комбинированным приводом: механическим приводом вращателя и лебедки, и гидравлическим приводом механизма подачи.
Основные технические характеристики рассматриваемых установок сведены в таблицу.
| Модель установки | ||||
| Параметры основных агрегатов | УРБ-2А2 | УРБ-2А2Д | УРБ-2Д3 | ПБУ-2 |
| Мощность привода, не менее, кВт | 60 | 60 | 60 | 44 |
| Усилие подачи вверх, кГс Усилие подачи вниз, кГс | 5100 3000 | 5100 3000 | 6300 4000 | 8000 10 000 |
| Крутящий момент, кГс.м | 201 | 200 | 400 | 500 |
| Частота вращения, об/мин | 120-360 | 27-325 | 33-184 | 25-430 |
| Грузоподъемность лебедки, кГс | — | — | — | 2500 |
Гидрофицированные буровые установки вне зависимости от того, каким предприятием они изготовлены, при очевидных преимуществах – высокой эргономичности и безопасности, возможности плавной регулировки частоты вращения бурового инструмента, минимальном объеме подвижных механических частей, в первую очередь подверженных износу, потенциальной возможности относительно быстрого монтажа и демонтажа вышедших из строя агрегатов и дополнительных гидроприводных средств механизации требуют повышенного внимания к техническому обслуживанию, качеству применяемых гидравлических масел, а используемая на них гидроаппаратура изготавливается, как правило, за рубежом, что сказывается на стоимости и сроках поставки запасных частей.
Привод маслостанций гидрофицированных установок требует использования более мощных силовых агрегатов, чем привод механической трансмиссии в связи с относительно низким К.П.Д. гидравлических систем, следствием чего является повышенный расход топлива.
Установки с комбинированным приводом менее презентабельны, чем их гидрофицированные конкуренты, но при этом и не столь требовательны к квалификации обслуживающего персонала, качеству ГСМ и запасных частей, и в целом — более надежны и экономичны без ущерба для производительности.
Примером удачной конструкции установки этого типа является ПБУ-2, используемая при инженерно-геологических и геотехнических изысканиях свыше двадцати лет.
Буровая установка в базовой комплектации, смонтированная на собственной раме, оснащенная палубным двигателем и лебедкой с контролируемым свободным сбросом, обеспечивает реализацию практически всех технологий, необходимых для эффективного опробования и полевых исследований грунтов.
| Модель установки | ||||
| Технологии, применяемые при инженерных изысканиях | УРБ-2А2 | УРБ-2А2Д | УРБ-2Д3 | ПБУ-2 |
| Отбор проб грунта в колонковые трубы | ДА | ДА | ДА | ДА |
| Динамическое зондирование | ДА | ДА | ДА | ДА |
| Отбор проб грунта забивными и вдавливаемыми грунтоносами через полые шнеки | НЕТ | НЕТ | НЕТ | ДА |
| Бурение полыми шнеками с отбором проб грунта в съемный керноприемник | НЕТ | НЕТ | НЕТ | ДА |
| Статическое зондирование | НЕТ | НЕТ | НЕТ | ДА |
Многолетний положительный опыт применения буровых установок типа ПБУ-2 на инженерно-геологических и геотехнических изысканиях в разнообразных географических (от Заполярья до Экваториальной Африки) и геолого-технических условиях объективно подтверждается устойчивым – даже на фоне затяжного экономического кризиса — спросом на данное техническое средство и доброжелательными отзывами специалистов, эксплуатирующих эту «рабочую лошадку».
Буровой агрегат УРБ 2А-2 на базе ЗИЛ 131
УРБ 2А-2 – это настоящий гарант стабильной работы. Он прошел проверку временем и доказал, что может использоваться в работе любой сложности при любых ситуациях и погодных условиях. С ним можно быть уверенным, что работа будет выполнена четко и качественно.
Кстати
Каждый из экземпляров УРБ 2А-2 прошел полный технический осмотр и полностью соответствует всем его нормам. Каждая деталь и механизм был проверен нашими техниками, и, в случае неполадок, заменен на новый. Мы гарантируем, что устройство не подведет вас в разгар работы и полностью выполнит все, что от него требуется.
Бурение скважин в Электрогорске
Бурение скважин в Головково
Бурение скважин в Наро-Фоминске
Особенности буровых установок на базе Урал
Главная особенность этих агрегатов – автомобиль Урал-4320, начавший выпускаться Уральским автомобильным заводом (г. Миасс) еще в 1977-м году. Первоначально эта машина создавалась для армейских целей, где до сих пор применяется в качестве унифицированной военной автотехники.
Возможности «Урала» уникальны для колесного грузовика: имея грузоподъемность около 12-ти тонн и развивая скорость до 85-ти км/ч, он свободно преодолевает подъемы с углом наклона до 600, канавы глубиной до 2-х метров, речной брод до 1,5 метров глубиной. Все это стало реально достижимым благодаря особенностям конструкции:
- Мощным дизельным двигателям КамАЗ-740 (209 л.с.), ЯМЗ-236 (210 л.с.) или ЯМЗ-238 (230 л.с).
- Крутящему моменту, принимающему максимальное значение до 673 Н*м.
- Полному приводу на колесную базу, имеющую схему установки 6*6.
- Дорожному просвету шириной до 400 мм.
- Надежной гидросистеме, передающей движение всему дополнительному оборудованию.
Фото автомобиля УРАЛ-4320 с буровой установкой
Буровые установки на базе «Урала» становятся лучшим выбором для проведения работ в отдаленных районах и труднодоступных местах, куда доставка бурильного оборудования связана с проблемами пересеченной местности и бездорожья. Лесистый либо болотистый край, а также небольшие овраги не станут препятствием для поисковиков и геодезистов, работающих на них.
ИНТЕРЕСНО! Урал-4320 смог стать основой для буровой установки благодаря строению платформы, которая используется в качестве универсального транспортного средства для всех типов грузов – от стройматериалов высокого тоннажа до пассажирских перевозок.
Гидрофицированная установка УРБ 2.5 Г
Особенности
Это модернизированная версия стандартной буровой установки. Принцип работы такой же, как и у стандартной версии. Однако была проведена гидрофикация основных механизмов:
- Гидропривод лебедки;
- Гидропривод ротора бура;
- Гидропривод механизма подачи.
Благодаря этим нововведениям увеличилась максимальная глубина бурения, стало возможно работать в более плотных грунтах вплоть до 12 категории. Также появилась возможность более широко регулировать скорость вращения бура. Возможно быстрее осуществлять подъем буровой колоны. За счет продувки воздухом увеличилась глубина бурения шнеками.
Также был установлен современный компрессор АК-9. Установка теперь имеет современный пульт управления, благодаря чему не только будет проще работать, но и безопасность при бурении стала выше.
Кинематическая схема буровой установки УРБ 2.5 Г
1 — коробки отбора мощности; 2 — насосы с приводами масляные; 3 — буровой насос НБ-50; 4 — винтовой компрессор Ак-9; 5 — механизм подачи (вал механизма подачи, вал промежуточный, редуктор чеввячный, цепные передачи Z1-Z2, Z3-Z4, Z4-Z4); 6 — лебедка с гидроприводом; 7 — ротор с гидроприводом.
За счет применения новых силовых агрегатов, а также гидравлики повысилась надежность и минимальная температура воздуха, при которой буровая установка сможет работать.
Технические характеристики
| Характеристики | Базовая версия |
| Глубина бурения, м: | |
| — диаметр бурильных труб до 50 мм | 450-500 |
| — диаметр бурильных труб 60, 3 мм | 350 |
| — шнек 110 м | 6 |
| Диаметр скважины начальный, мм | 190 |
| Диаметр скважины конечный, мм | 93 |
| Шнеками, мм | 120 |
| Частота вращения бура, об/мин | 0-400 |
| Скорость подъема, м/с | 0-0,8 |
| Максимальное усилие подачи инструмента, кН | 120 |
Таким образом, увеличилась глубина бурения для всех буров, а также скорость подъема и бурения. Также увеличилось и максимальное усилие подачи инструмента. Это значительно облегчает рабочий процесс и делает результат более качественным.
Технические характеристики популярных моделей
На базе «Урал-4320» создано несколько линеек бурильных установок с модификациями, самыми востребованными из которых являются УРБ-2А2 и УРБ-2Д3, которые производятся (Озерск), им. Воровского (Челябинск), «КамАЗ» (Набережные Челны). Они используются для создания скважин на среднюю глубину (до 300 м.), имея основное отличие в максимально возможном диаметре сверления, который требуется для конкретных пород и поставленных задач свой специальный.
УРБ 2А2
Буровая УРБ-2А2 – это работа при любых климатических и погодных условиях, бурение всех видов почв, простота управления и обслуживания. Главное ее предназначение – бурение поисковых либо геофизических скважин для изучения пластов грунта, поиска месторождений нефти, газа и др., а также для последующего водозабора.
Фото буровой установки УРБ 2А2 на базе УРАЛ
Установка оснащена вращателем в качестве рабочего инструмента для бурения насухо шнеками, с промывкой либо продувкой. Рабочий орган перемещается по мачте посредством гидроцилиндров с укреплением в талевой системе. Бурилка дополнительно комплектуется наборами оборудования для наклонного сверления и устройства отверстий с гидротранспортом керна.
Технические характеристики УРБ-2А2 освещены в следующей таблице:
| Показатели | Ед. измерения | Значения |
| Общая масса | т | 13,830 |
| Рабочие габариты, ширина/длина/высота | м | 2,50/8,33/8,38 |
| Макс. глубина поискового сверления (шнеком/с промывкой) | м | 30/100 |
| Диаметр сверления начальный | мм | 190 |
| Диаметр поискового верления конечный (с продувкой/с промывкой/шнеком) | мм | 118/93/135 |
| Допустимая нагрузка на крюк | кгс | 5100 |
ИНТЕРЕСНО! Установка бурения УРБ-2А2 – это единственная отечественная бурилка, имеющая полностью гидрофицированное управление, которая собрана из деталей и узлов только российского производства и при этом легко конкурирует с любой импортной техникой своего класса.
Видео обзор буровой установки УРБ 2А2:
УРБ 2Д3
Установка УРБ-2Д3 предназначается для устройства скважин абсолютно различного назначения – поисковых, геофизических, водяных и др. Бурение с ее помощью производится инструментом в виде вращателя с одновременной очисткой скважины продувом и промывкой, а также шнеком и погружным пневмоударником.
Фото буровой установки УРБ 2Д3 на базе УРАЛ
Бурение может проводиться на грунтах всех категорий, что возможно как благодаря высокой мощности, так и управлению абсолютно всеми операциями (подъемом, подачей, вращением) посредством гидросистемы машины. Установка комплектуется лебедкой одного из двух вариантов: на 700 кг или на 1800 кг, а также комплексом КГК (система керна) и оборудованием для наклонного бурения.
Технические характеристики УРБ-2Д3:
| Показатели | Ед. измерения | Значения |
| Общая масса | т | 13,830 |
| Рабочие габариты, ширина/длина/высота | м | 2,50/8,53/8,38 |
| Макс. глубина поискового сверления (шнеком/с промывкой) | м | 30/300 |
| Глубина геофизического сверления (с продувкой/с промывкой) | м | 30/100 |
| Диаметр сверления начальный | мм | 450 |
| Диаметр поискового сверления (с продувкой/с промывкой/шнеком) | мм | 294/10/150 |
| Допустимая нагрузка на крюк | кгс | 6300 |
ВАЖНО! Одним из наиболее важных дополнений УРБ-2Д3, отличающих ее от УРБ-2А2, является оснащение более мощным вращательным элементом планетарной конструкции, а также мачта усиленной конструкции. Эти усовершенствования позволили повысить скорость бурения в 2 раза
Устройство
В стандартной комплектации УРБ-2А2 смонтирована на укрепленной несущей раме, которая установлена на базе улучшенного ЗИЛ-131. Он имеет повышенную проходимость, что подходит для любых условий разведки и бурения.
Благодаря перемещающемуся вращателю, который оборудован гидроприводом, возможны:
- подъем и спуск бурового инструмента;
- наращивание длины без отрыва от забоя;
- улучшение качества бурения.
Благодаря гидроприводу значительно облегчены все работы. Его управление производится с пульта бурильщика, который обеспечивает чувствительное по регуляции и оперативное бурение.
Кинематическая система реализована через двигатель ЗИЛ-131 с помощью:
- бурового насоса НБ-50, насосов МН250/100 и НШ-10-ЕЛ;
- компрессора, гидромотора и вращателя;
- коробок передач и раздаточной, а также отбора мощности и раздаточной самой установки.
Кинематическая схема буровой установки УРБ 2а2
По мачте вращатель перемещается благодаря талевой системе и гидроприводу.
В гидравлической системе установлены манометры для обеспечения оптимальных режимов бурения. Благодаря фильтрам производится очистка масла, что продлевает сроки эксплуатации в разы. Оснащение аварийным ручным насосом дает возможность в ручном режиме отключить установку при выходе из строя автомобиля. Возможны подъемы инструмента в аварийном, медленном, быстром и нормальных режимах. Можно подвешивать инструмент в любом из приподнятых положений. Опорные домкраты выдвигаются. Спуск инструмента может быть и быстрым, и нормальным. Простая и надежная система гидравлики дает возможность полноценного управления без проблем.
В коробке отбора мощности реализована одна передача (механическая и с муфтой включения). Она закреплена в верхней части картера самой коробки раздачи ЗИЛ-131. Включение раздаточной коробки самой установки происходит через вал карданный и отбор мощности. Благодаря этой коробке вращение передается и на буровой насос, и на масляные насосы.
Вращатель представлен трехваловой коробкой с тремя скоростями и передачами цилиндрическими и зубчатыми. Он располагается в литом корпусе из стали, что гарантируют лучшую надежность. На пульте можно регулировать частоту вращения шпинделя — от нуля вплоть до максимума.
Схема вращателя шпиндельного типа
Благодаря тому, что гидродомкрат подачи состоит из штоковой и цилиндрической части, последняя принимает на себя часть реактивной нагрузки вращения. Он имеет одну ступень двойного действия. Сама мачта выполнена П-образной формы из швеллеров с дополнительными поперечными балками. Внутри находится не только гидродомкрат, но и 2 трубы, принимающие на себя нагрузку. Такая жесткая конструкция дает лучшие показания по бурению даже в тяжелых условиях. Наличие стола для центрации дает возможность более простого использования бурового инструмента.
Талевая система дает возможность удвоить ход вращателя и имеет надежную и простую конструкцию (двух канатную и с 2 натяжными устройствами). Элеватор дает возможность выполнения свинчивания/развинчивая труб для бурения и спуска/подъема инструмента. Им легко управлять благодаря качественному креплению и устройству. Патроны для шнеков позволяют наращивать и поднимать шнеки в безопасном режиме, гарантировать качество шнекового бурения.
Благодаря механизму перемещения вращателя (гидродомкрат плюс полипластная система) обеспечивается удвоенная скорость движения. Мачта переводится автоматически в транспортное положение, если происходит поломка трансмиссии либо приводного двигателя. Опорные домкраты дают разгрузку шасси ЗИЛ-131 автоматически при подъеме инструмента.
Особенности буровой установки УРБ 2а2
Буровая установка может быть смонтирована и на гусеничной, и на санной базе, но это является дополнительным исполнением. Оно заказывается отдельно, так как сам УРБ-2А2 работает от двигателя своей колесной базы, то есть не имеет возможности собственной индивидуальной работы без обеспечения дополнительного питания.
Основным плюсом этой спецтехники является то, что она производится полностью по российской технологии и исключительно из российских запасных частей. Это дает возможность и качественной и недорогой эксплуатации, и быстрого ремонта с заказом необходимых деталей в оперативном режиме. Установка может легко использоваться в самых сложных условиях. Примерами качественной работы являются бурения в Якутии и на Ямале.
Производителем является Завод Буровых Машин, который обеспечивает быструю доставку готовых установок и напрямую, и через дилерскую сеть. Поэтому не нужно ждать несколько месяцев, как в случае с иностранными аналогами, даже при заказе индивидуальной колесной базы.
На фото буровая установка УРБ 2а2
Используются УРБ-2А2 не только для геологической разведки любых уровней (со скважинами до 300 метров). Но и для создания водозаборных скважин для организации подачи питьевой или технической воды для промышленных или бытовых целей. Плюсом установки является то, что производится одновременная продувка либо промывка пробуриваемых штреков. При этом процесс не останавливается. Это же касается и наращивания бурового инструмента. Его можно производить без отрыва от самого забоя, что обеспечивает оптимизацию процесса.
Свинчивание/развинчивание труб производится за счет вращателя, что дает возможность забыть об использовании дополнительных механизмов. Даже при бурении пневматическими ударниками обеспечивается лучшее рабочее давление на забой. Гидроцилиндр подачи обеспечивает и операции подъема/спуска, и подачи инструмента на забой.
Буровая установка УРБ 2А2
| Буровая установка УРБ-2А2 предназначена для вращательного бурения долотами и твердосплавными коронками. Все механизмы, входящие в установку (рис. 1.19), в том числе раздаточная коробка, передающая вращение от ходового двигателя автомобиля, буровой насос НБ-32 или компрессор КТ-7, мачта с кронблоком, подвижным вращателем и одноцилиндровым гидроподъемником двустороннего действия, пульт управления механизмами установки, масляные баки для обеспечения маслом гидросистемы буровой установки смонтированы на раме, закрепленной на шасси автомобиля ЗИЛ-131. |
Буровой установке придается двуосный прицеп для перевозки труб, шнеков и инструмента. На нем установлен консольно-поворотный кран для погрузочно-разгрузочных работ. Установка имеет подвижный вращатель, который используется в процессе бурения, наращивания инструмента без отрыва его от забоя и выполняет совместно с гидроподъемником работу по спуско-подъему инструмента и принудительную подачу его на забой.
Кинематика и мощность вращателя обеспечивают также свинчивание и развинчивание бурильных труб, благодаря чему отпадает необходимость в специальных механизмах для этой цели.
Рис.1.19. Буровая установка УРБ-2А2. а — вид сбоку; б — вид сверху; 1 — коробка отбора мощности; 2 — цилиндр подъема мачты; 3 — вращатель; 4 — пульт управления; 5 — элеватор для труб и патрон для шнеков; 6 — автомобиль; 7 — мачта; 8 — талевая система; 9 — рама; 10 — установки бурового насоса и компрессора; 11 — гидродомкрат подачи; 12 — раздаточная коробка; 13 — обвязка гидросистемы; 14 — каретка; 15 — опорный домкрат.
Вращение от ходового двигателя автомобиля при n = 1800 об/мин через коробку передач, раздаточную коробку автомобиля с помощью карданных валов передается на раздаточную коробку буровой установки.
На установке имеется аварийный ручной маслонасос, позволяющий перемещать вращатель и укладывать мачту. С помощью манометров на нагнетательной линии можно судить о крутящем моменте и осевой нагрузке на забой. Вращатель представляет собой трехскоростную коробку с цилиндрической прямозубой передачей в стальном литом корпусе. С пульта управления можно изменять и реверсировать на каждой передаче частоту вращения шпинделя от нуля до максимума за счет дросселирования жидкости, подводимой к гидродвигателю вращателя. Для бурения с промывкой и продувкой шпиндель выполнен полым. На верхний конец его насажен сальник-вертлюг и прикреплен к крыше корпуса вращателя. На нижний конец шпинделя на шлицевой посадке насажен шарнирный элеватор или патрон (при бурении шнеками), которые крепятся к крышке корпуса полухомутами.
Мачта установки — сварная из труб-швеллеров. Она опирается на опоры, установленные на раме, и шарнирно на них закреплена. Подъем и опускание мачты осуществляются гидроцилиндром.
С помощью установки УРБ-2А2 можно бурить с очисткой забоя промывочной жидкостью или продувкой забоя, для чего на установке монтируется буровой насос или компрессор, а в благоприятных условиях можно бурить шнековым способом. Техническая характеристика буровой установки приведена в табл. 1.24.
