Особенности изготовления трактора

Самодельная техника имеет максимально упрощенную схему, а при ее изготовлении используются узлы и агрегаты от другой техники. Целью является получение дешевой и надежной конструкции. Для сборки потребуются базовые навыки обращения с инструментом и минимальные технические знания.

При проектировании собственной конструкции следует использовать детали с минимальными модификациями. Запчасти должны быть легкодоступными и недорогими. Большое количество самодельных элементов в конструкции приведет к увеличению стоимости и продолжительности ремонта.

Выполнение точных расчетов прочности и нагрузок практически невыполнимо в домашних условиях, поэтому рама и остальные несущие узлы конструкции изготавливаются с большим запасом прочности.

При наличии чертежей и необходимого оборудования самому сделать трактор можно за 3 месяца.

Элементы конструкции

Для работы понадобятся:

Лист металла толщиной 4-5 мм.
Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
Вал.
Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
Ремень или цепь.
Подшипники, имеющие корпус.
Электродвигатель.
Провода.
Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала – от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

Как своими руками сделать КУН на трактор Т-40

Рассмотрим, как сделать и установить КУН на трактор Т-40 самостоятельно. Навесное оборудование на Т-40 своими руками собирается по чертежам, параметры подбираются индивидуально. Учитывать надо виды работ, которые трактор должен выполнять, особенности ходовой части и срок эксплуатации.

Трактор с КУНом самостоятельно можно изготовить из швелера 140, который является прототипом заводского. Этот материал подходит для того, чтобы сделать стрелу, косу, грабли. Чтобы сварить прицеп или другое погрузочное оборудование, можно взять другой вид металла.

Сделай несколько видов навесного оборудования, чтобы самоделка выполняла много функций. Владелец Т-40 должен уметь их самостоятельно менять, чтобы быстро выполнять тот или иной вид работы.

Если делать КУН своими руками нет желания, стоит приобрести в магазине сельскохозяйственной техники популярный КУН 10 на т40, созданный специально для данного трактора. Это оборудование признано универсальным, поскольку способно выполнять широкий спектр работ, к которым относятся:

транспортировать на близкие расстояния сыпучие грузы — песок, снег, навоз, щебень, сено;
проводить выгрузку в прицеп;
укладывать солому в копны;
загружать удобрения и другие материалы в смесительные емкости;
убирать снег с придомовой территории;
механизировать работы на складах;
вывозить мусор с дач, огородных участков и полей.

Размеры КУНа на Т-40 зависят от модификации и сборки. Состоит оборудование из правой и левой полурам, которые между собой соединены поперечными перекладинами, в результате чего они образуют единую раму. На нее устанавливаются гидравлические цилиндры, которые крепятся специальными шлангами к системе мотора.

КУН-10 способен поднимать грузы до 800 кг, в ковш помешается до 600 кг груза. Если установить монтажный крюк, то грузоподъемность составит 600 кг.

Перед тем как установить КУН-10, надо увеличить ширину задних колес, чтобы трактор стабильно стоял на земле и не кренился при подъеме ковша. Погрузчик нужно прикрепить к передней (правой) полураме. Потом надо прикрутить левую полураму к левому лонжерону, а правую — к правому, соединив их между собой стяжкой внизу. Далее следует установка гидроцилиндров и их подсоединение к гидравлике трактора.

КУН-10 — это набор ковшей разного объема, с помощью которых можно убирать снег, высыпать и собирать грузы, переносить сено, копновать солому, проводить захваты, копать, выполнять функции вил, скирдоукладчика и т.д.

Аналог ПКУ 0.8 своими руками

ПКУ 08 является универсальным фронтальным погрузчиком, может комплектоваться ковшом, отвалом, вилами и другими видами рабочих органов.

Заводские ПКУ 0.8 предназначаются для МТЗ и ЮМЗ, однако можно купить специальные крепления, позволяющие агрегатировать погрузчик с Т-40 и Т-25.

ПКУ изготавливается из швеллера. Необходимо изготовить 2 полу-рамы: на передние будет крепиться рабочий орган, задние необходимо укрепить перпендикулярно установленными перекладинами.

Также для создания навески будут необходимы два гидроцилиндра, которые устанавливаются на раме и подключаются к системе трактора.

Кроме того, необходимо изготовить ковш, отвал или другое манипуляционное оборудование. Для его создания используется швеллер и листовая сталь, а также арматура (для вил).

На фото представлена схема ковша для фронтального погрузчика:

Инструкция по изготовлению КУНа

Перед работой стоит внимательно прочитать инструкцию, как сделать КУН на минитрактор своими руками, и посмотреть видеоролики. Затем необходимо подготовить чертежи. Их можно скачать готовые, а можно выполнить самостоятельно, подогнав строго под размеры и модификацию трактора.

Обязательно почитайте: Навесной экскаватор на минитрактор

Выкройка деталей переносится на картон (подойдет гофрокартон от старых коробок) в натуральную величину и вырезаются. По ним размечают и вырезают стальные детали. Размечать удобнее всего маркером — он не стирается, а после покраски отметок не будет видно.

Необходимые материалы

Для изготовления потребуется:

Для стрел: швеллер 10, листовая сталь 4 мм.
Для стоек: швеллер 18, листовая сталь 10 мм.
Пальцы с болванками под них.
Гидроцилиндры марки 80-40-400 и 80-40-630.
Проушины грузовые.
Грунтовка и краска по металлу.
Картон для вырезания шаблонов.
Из инструментов понадобятся:
Сварочный аппарат.
Болгарка.
Ножницы по металлу.
Маркер для разметки.

КУН на заднюю навеску трактора Т 40 изготавливается из швеллера и стали. Из этого же материала свариваются заводские конструкции. Швеллер служит для изготовления базовой конструкции, на которую потом навешивается собственно рабочее оборудование: стрела, вилы погрузчика, ковш.

Для работы необходим чертеж

Рабочее оборудование также можно сделать самостоятельно из швеллера и листовой стали, но, конечно, лучше без этого обойтись — возможно, в гараже найдётся ковш от старого экскаватора или получится купить подержанную стрелу. Дело в том, что без листогибочного станка согнуть листовую сталь точно по размерам довольно трудно, а на изготовление при помощи тисков и ножниц уйдет столько времени, что может встать вопрос об окупаемости такой «самоделки». Гидроцилиндры и проушины можно снять со старого грузового автомобиля или купить на авторазборке.

Как правило, у любого мастера есть некоторый запас швеллера, однако даже если потребуется покупать все материалы на базе, это будет почти вдвое дешевле, чем покупка готового оборудования. Также можно рассмотреть вариант с покупкой металла с рук. Если он правильно хранился, то не уступит в качестве новому, а стоить будет существенно дешевле.

Обязательно почитайте: Бензиновый триммер Штиль

Порядок действий

Действия по изготовлению:

Сварить правую и левую полурамы.
На передней (правой) полураме закрепить рабочее оборудование.
Левую полураму приварить к левому лонжерону, а правую — к правому.
Соединить полурамы поперечными перекладинами. В результате получится несущая рама.
Установить на раму гидроцилиндры и подсоединить их к гидросистеме трактора.
Перед установкой конструкцию необходимо прогрунтовать и покрасить, чтобы защитить от коррозии.
Правильно изготовленный КУН способен поднимать до 800 кг погрузчиком и до 600 кг ковшом или монтажным крюком.

Очень важно не пытаться увеличить вес навески, пытаясь достичь большей мощности. Ориентироваться необходимо на возможности трактора, а класс 0,9 хоть и обладает широкими возможностями, но всё же относится к легким полупрофессиональным машинам. Постоянная перегрузка приведет к износу ходовой части, двигателя, трансмиссии

Постоянная перегрузка приведет к износу ходовой части, двигателя, трансмиссии.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

Партия заготовок подвозится к дровоколу.
Каждое бревно определенного размера укладывается на ложе.
Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
Расколотые поленья перемещаются на подставки за пределами ножа.
Оператор переключает гидрораспределитель для обратного перемещения толкателя.
Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Как выбрать самодельный дровокол: общие положения

Выбор схемы и типа привода зависит от того, в каких условиях и на каких объемах будет использоваться дровокол.

Для неопытного дровосека, перерабатывающего незначительное количество древесины для личных нужд, подойдет ручной древокол. Его устройство обычно очень простое, не требуется подача энергии.

Для небольших хозяйств и частных домов, отапливаемых дровяными котлами и печами, а также для приготовления пищи на огне удобны электрические винтовые или компактные гидравлические модели. Выбор типа энергии – электричество или бензин – зависит от его доступности.

Мощные модели с гидравлическим приводом и большой производительностью подходят для лесозаготовительной промышленности, предприятий, поставляющих дрова в продажу. Здесь самодеятельность уместна мало, для стабильной работы необходима покупка профессионального оборудования.

Рассмотрим основные материалы и инструменты, необходимые для изготовления дровокола своими руками, а также технологию их изготовления.

Основы конструкции почвофрезы

Любая конструкция почвофрезы представляет собой специальный инженерный блок, в основе которого лежит крутящийся барабан с наваренными на него острыми изогнутыми лопастями. Принцип работы агрегата заключается в том, что при передвижении трактора данные острые лопасти погружаются в почву, приподнимая ее и переворачивая, благодаря чему происходит то же самое, что и работа простой лопатой. Обычная самодельная почвофреза на минитрактор, сконструированная своими руками, может иметь ширину захвата от 80 до 140 см, чего вполне достаточно для обработки своего огорода.

План действий

Учитывая достаточную сложность механизма, чтобы сделать крепкую и прочную почвофрезу самостоятельно, следует наметить план своих действий:

Выполнение рабочего проекта с просчетом размеров аппарата.
Поиск подходящих материалов.
Изготовление отдельных элементов конструкции.
Сборка вращающегося вала.
Прикрепление вала к несущему каркасу.

Сварка каркаса и установка защитных элементов

Итак, в роли несущего каркаса можно использовать стальные трубы, диаметром не менее 40 мм, к которым будет крепиться непосредственный вал с ножами через специальный редуктор ПК-1,6. В ходе работы устройства почва будет немного подбрасываться вверх и чтобы защитить трактор от попадания на него земли, с верхней и задней части агрегата следует установить специальные металлические кожухи. Их можно изготовить из боковой части прицепа или же использовать любую подходящую для этих целей деталь.

Сборка вращающегося вала с ножами

На рисунке, приведенном ниже можно увидеть, как будет выглядеть почвофреза для минитрактора своими руками, а точнее – ее вращающаяся часть. В качестве ножей можно использовать нарезные полоски из стального листа, толщиной не менее 12 мм.

Обычно для почвофрезы, ширина которой составляет около 120 см, подойдет 4 конструктивных элемента, каждый из которых состоит из 3 ножей. Всего получается 12 стальных элементов, которые крепятся на вращающийся вал через специальные болты, которые должны быть выполнены из нержавеющей стали. Вал следует выполнить из очень крепкой трубы, диаметром не менее 50 мм, поскольку здесь он будет принимать на себя очень высокую нагрузку.

Используемые инструменты

При выполнении работы помимо обычного ручного слесарного инструмента, понадобится болгарка, сварочный аппарат, дрель усиленного типа. Работу лучше всего выполнять с помощником, поскольку некоторые элементы фрезы могут оказаться очень тяжелыми. Само собой здесь следует соблюдать технику безопасности, а также внимательно все просчитывать перед выполнением сварочных или сверлильных работ.

Задний мост

Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.

Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.

Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они обладают рядом преимуществ:

легкость в управлении – сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей быть более эффективной при выполнении ряда работ – скашивании травы или вспашке почвы;
возможность агрегатирования разных навесных орудий – для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
улучшенная тормозная система – гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества подаваемого масла. Если рукоятки, который управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ предназначен для экстренного торможения и может использоваться вместо стояночного тормоза;
гидравлика на минитракторе обладает достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

Благодаря всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров. Более того, сегодня такие сельхозмашины активно используются не только в аграрном секторе, но также и в строительстве зданий и дорог, лесозаготовительной промышленности, а также в складских помещениях

Как сделать раму к минитрактору своими руками?

Конструкция рамы состоит из 2-х главных частей: лонжеронов и траверса.

Берем 2 полурамы и свариваем их. Передняя – 900х360 мм, задняя – 600х360 мм.
Из швеллера №8 делаем все составные элементы полурамы.
Стык между 2 конструкциями переломки делаем в 45º

Обратите внимание, если вы решите взять метал потолще, то ваш минитрактор выйдет уж очень тяжелый. А это повлечет за собой лишнюю трату топлива

Поэтому лучше брать швеллера назначенного размера. Если будет необходимость утяжелить технику, то это можно сделать с помощью дополнительных грузов.
Делаем подрамник, который понадобится для установки двигателя. На передней полураме устанавливаем 2 части трубы с квадратным сечением.
Для установки других узлов привариваем еще несколько площадок.
На задней полураме нужно установить вертикальную металлическую стойку, которую усиливаем уголками по бокам.
К задней части стойки прикрепляем металлическую пластину. В итоге мы получим нужную нам конструкцию для установки навески.
Для изготовления пластин и уголков берем материал толщиной в 12 мм.
На верхнюю часть полурамы привариваем металлический лист толщиной 3 мм. Это создаст нам площадку для водителя, а также будет выполнять дополнительную защиту места перелома рамы.
С помощью карданного механизма соединяем воедино обе полурамы.
Карданный механизм состоит из вилок и шарнира. 2 стальные вилки крепим к траверсам полурам, а для изготовления шарнира берем цапфу и подшипники. Такие детали также можно одолжить у КАМАЗа.
Будьте внимательны, полурамы должны смещаться не только в горизонтальной плоскости, но и в вертикальной. Это позволит колесам минитрактора не зависать на ухабах.
На задней полураме в ее передней части крепим ступицу от переднего колеса УАЗа. Это прибавит дополнительный угол по горизонтали, и обеспечит смещение составных частей устройства относительно друг к другу.
К передней полураме нужно приварить зубчатое колесо, а к задней крепим 2 упора-ограничителя. Это даст возможность элементам основы не уходить слишком далеко друг от друга.

Установка двигателя и трансмиссии:

Двигатель можно позаимствовать от любого легкового автомобиля (Москвич, Оки). Устанавливается мотор на подрамник и крепится болтами.
Также нужно дополнительно будет установить воздушное охлаждение. Поскольку движок от легкового авто не справится с нагрузкой, которая предназначена на минитрактор.
Обязательно при монтаже двигателя нужно рассчитать передаточное число. Расчет должен быть таким: на скорость 3 – 5 км/ч приходится 1800 – 2000 оборотов двигателя в минуту.

Обратите внимание, тяговое усилие на каждый лемех должно быть в диапазоне 190 – 300 кг/см.
На первичный вал коробки передач для передачи крутящего момента от силовой установки используем муфту от мотоцикла Урал.
Коробку передач берем от Москвича.
Ступицу вторичного вала коробки соединяем с цепным редуктором и передаем крутящий момент на переднюю ось.
Вращение на задний мост поступает через шарнирное соединение полурам и задний карданный вал.
К пластине передней полурамы крепим болтами колонку рулевого управления.
Изменяем положение червяной передачи, чтобы избежать конфликта полурам, вставляя ее наоборот. Для этого делаем зазор в гайке регулировки подшипника и сверлим отверстие в крышке картера.
Гидравлику можно взять с трактора МТЗ или «Владимирец».
Рядом с силовой установкой устанавливаем емкость для масла и гидронасос.
Гидровыход располагаем сзади в месте для навески.
Силовой цилиндр берем со старого трактора.

Финишный этап работы:

Устанавливаем сцепление и тормоза. Их заимствуем с легкового авто или мотоцикла.
Крепим топливный бак, идеальным вариантом будет емкость в 8 – 10 л.
Что касается водительского сидения, то оно должно быть подрессоренным.
Оборудуем минитрактор фарами и габаритными огнями.

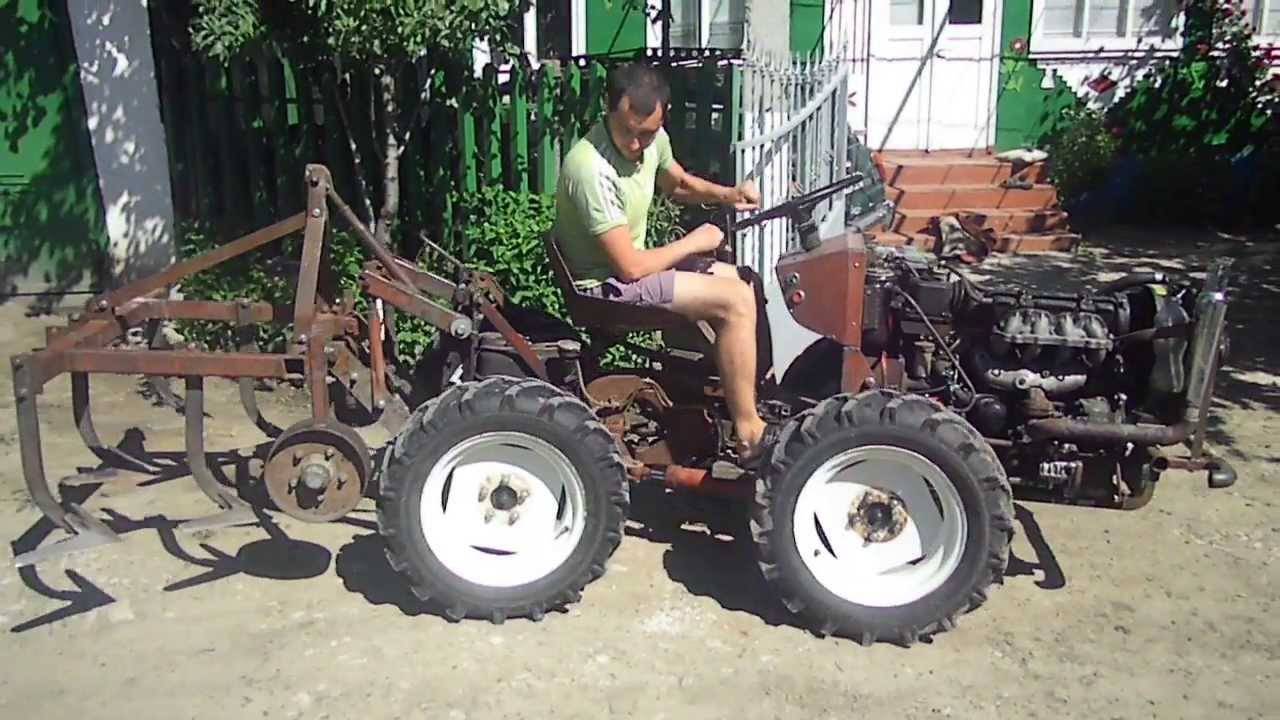

Самодельные мини трактора с ломающейся рамой – это очень удобная в использовании техника. Поэтому если вы умеете обращаться с инструментами и хорошо разбираетесь в чертежах, то создать такой агрегат своими руками будет вам под силу.

http://chebo.pro/avto/samodelnyj-minitraktor-svoimi-rukami.html

http://sadovij-pomoshnik.ru/minitraktory/s-lomayushhejsya-ramoj.html

http://pro-traktor.ru/minitraktory/4×4.html

Супер Т-40АМ ЛТЗ.

День добрый! Вот решили переделать Т-40АМ. Пока переделали: систему питания, гур, гидравлика, пневматические тормоза и откидная кабина назад как у КамАЗа, но хотим дальше переделывать. Нужны советы по дизайна и тд. Очень признательны за помощь.

моладец .такие всякие михонизмы на него поставил еще капот поставь какойнибуть на вароченый и будет супер.

а вот когда всё управление заведёте в кабину-как она откидываться будет?рычажки мешать не будут?ещё один минус-пневмотормоза,исчезает простота механизма(завел-поехал)+нагрузка на компрессор(а это тоже лишние затраты).на мой взгляд много лишнего хотите от простого и неприхотливого трактора.рапред установили не в самом лучшем месте для обслуги,да и рукавам будет доставаться от того что под колеса попадётся.ну всё равно за решимость и старания респект-дерзайте и чтоб получилось лучше чем с завода

Добрый вечер! И так распределитель установлено на самом удобном в месте так как на старом в месте клапанам распределителя не за лесть и из-за подтекания масла от распределителя промасливается корзина (фрикционные диски). Насчет пневматики еще не доделаны, баллоны намерены вставить под кабину в место бака и других узлов, а механизмы управления в кабине собираемся сделать под пневмоэлектроджостики.

Некоторые механизмы сделано времено, так как надо было выжать в поле.

Добрый вечер! Вот пока покрасили, но все еще впереди. Но с капотом еще проблема, не знаю какой формы сделать. Файлы: 6.jpg 7.jpg 5.jpg 4.jpg 1.jpg

Задумка есть, сделать капот как на фото. Но интерьер у меня хромает Файлы: img.jpg

Как будто вовсе и не т-40, сделай фото как внутри кабины, очень интересует педальный блок с чего поставил?

Хозяин молодец! Золотые руки!

Интересует установка гидроцилиндра в трапеции, как его установили, с чего взяли, подробные фото. Спасибо.

«Липецкий трактор Т-40 — лучший трактор XX века.» «Не так страшен русский танк, как его пьяный экипаж» «И один в поле воин если это трактор Т-40АМ» «Сила, не подкрепленная мудростью, гибнет под собственной тяжестью!»

педальный блок заводские взяты педали от тормоза и слегка переваренные

Гур сделано как у Тоха размер цилиндра взять лучше 40*20*280 а сам поставил 50*30*320

Переделал систему питания под 12 вольт насос взят от волги проблему с воздухом не знаю.

Гур сделано как у Тоха размер цилиндра взять лучше 40*20*280 а сам поставил 50*30*320

Тут не по далеку есть тема, так за то что Т-40АМ таскает беларусовское навесное, его прозвали Т-40AMG, мне сразу вспомнился Т-16МГ, ведь Г говорит о том что у него установлено гидрообъемное рулевое управление) Значит и на Т-40АМ с гору можно говорить Т-40АМГ, а для вашего, с уймой переделок так и подавно. Это так, к слову. Сколько получилось оборотов руля влево и вправо ? Спасибо за ответ по поводу размеров цилиндра. И с откуда подобрать можно? если в курсе.

В правую сторону где-то 7 оборотов а влево 5 оборотов цилиндр больше всего подходит от т-16 но если поставить цилиндр ходом 320 мм то радиус поворота будет меньше .А с цилиндром 280 мм от т-16 то надо будет поменять рычаги от лтз у них короткие чем т-40 на 50 мм они стоили тогда 1200 руб пара

А на сколько литров дозатор? на 5-7 это много. замучаешься крутить.

дозатор от кск -100 лучше всего поставить цилиндр двух стороннего действия обороты там одинаковы будет или две цилиндры как на мтз-1221 но подключить надо один полость чем меньше объем цилиндра тем лучше

значит надо 160-ку попробовать, для вашего цилиндра. хотя вещица не дешевая, поработаете поймете много оборотов или нет. Спасибо за ответ.

Культиватор для самодельного минитрактора своими руками. Окучник для минитрактора — виды, своими руками, чертежи, видео

Работа на участке всегда забирает много сил и времени. Поэтому владельцы минитракторов обязательно обзаводятся самым необходимым навесным оборудованием, которое поможет легко и быстро справится с поставленной задачей. Одним из таких востребованных навесов является окучник, который очень необходим при высадке картофеля и не только.

Виды окучников

Суть работы любого окучника заключается в том, что он позволяет сделать равномерные борозды для посадки картошки, а после и засыпать их почвой. Можно встретить несколько моделей такого оборудования:

Листерный окучник для минитрактора. Один из самых простых видов этого оборудования. Конструкция такого навеса состоит из 2-х соединенных между собой и немного раздвинутых крыльев. А наличие тонкой стойки препятствует перегрузке мнитрактора при его заглублении в почву. На нем нельзя регулировать ширину захвата, соответственно не окучник нужно будет подстраивать под ширину междурядий, а наоборот. Зачастую такой тип окучника выпускается с шириной захвата 25 – 30 см, чего бывает недостаточно при окучивании.
Окучники с переменной шириной захвата. Конечно такая модель является более удобной в работе. Наличие регулировочного механизма позволяет легко регулировать ширину захвата крыльев.
Дисковые окучники. Они удобны в эксплуатации и весьма универсальны. Ведь можно производить окучивание не только после посадки картофеля, но и в период активного роста растения. Лучше всего приобретать такой вид окучника изготовленного из легированной стали и оборудованными подшипниками качения.
Окучники пропеллерного типа. Принцип работы такого устройства заключается в следующем. Специальные пропеллеры, вращаясь, измельчают почву, а после перебрасывают ее из междурядий в грядки.

Примеры «самоделок»

Ниже представлены примеры самодельных тракторов. Трактор собранный из металлолома.

Все детали этого трактора были куплены в пунктах приема и сдачи металлолома. Основные детали трактора:

рама сварена самостоятельно из подручного металла;
двигатель установлен с мотоцикла ИЖ;
коробка передач снята с грузовика от компании ГАЗ;
Колеса сняты с трактора Т-40 и автомобиля ВАЗ.

Ниже представлены фотографии еще нескольких видов самодельных тракторов.

А вам доводилось когда-нибудь самостоятельно собирать трактор? А работать на таком виде транспортного средства у себя в огороде или в поле?

Чертеж и подготовка инструмента

Для создания рулевого управления требуется техническая документация, в соответствии с которой подбираются компоненты для будущей конструкции. В качестве исходной базы используются имеющиеся в открытом доступе чертежи. Документацию потребуется доработать в соответствии с габаритами и конструкцией имеющейся рамы минитрактора. После приобретения запчастей, необходимых для рулевого управления, можно приступить к подбору инструмента.

Минимальный комплект инструмента включает в себя:

инструментальную линейку и рулетку;
штангенциркуль;
чертилку по металлу;
ручную дрель с регулятором оборотов и патроном для зажима сверла с диаметром до 15 мм;
электрическую отрезную машину («болгарка»);
сварочный аппарат (возможно использование малогабаритной установки инверторного типа) и комплект электродов;
набор гаечных ключей или головок;
диски для отрезной машинки;
сверла по металлу;
плоскогубцы;
молоток (для отбоя окалины);
напильник (для стачивания острых кромок).

Как установить гидравлику на минитрактор?

Гидравлика устанавливается на минитрактор в целях передвижения агрегата и поддержания работы поршней. Чтобы исключить возможные осложнения при вспашке грунта, требуется использовать гидравлические моторы. После того, как все детали для работы будут куплены, можно подключить гидравлику на минитрактор.

Эта процедура выполняется в таком порядке:

В первую очередь необходимо установить гидравлические распределители. Для каждой группы поршней должен быть выделен отдельный рычаг. В большинстве случаев хватает 2–3 рычагов, первый из которых необходим для торможения, второй – для управления силовой рамой, а третий – для запуска гидромоторов. Для экскаваторов и других минитракторов с ковшами следует использовать гидрораспределители с расширенным функционалом. Цены на них гораздо выше обычных механизмов;
Гидравлический насос нужно выбирать с учетом нескольких важных характеристики. Первая из них – это давление, которое необходимо для старта гидромотора. Если давление будет слишком низким, то мотор не запуститься. Вторая важная характеристики – объем перекачиваемого масла. Чем больше количество масла насос перекачивает за минуту работы, тем выше будет скорость гидромоторов и поршней. Выбранный насос следует установит под резервуаром с маслом;
После этого к штатному двигателю минитрактора нужно подключить гидронасос, трубки от которого должны быть соединены с распределителем. От него следует провести масляные трубки к моторам и поршням, а также баку гидравлики;
Фильтрующий элемент потребуется установить между гидробаком и насосом. Более детально о подключении элементов гидравлической системы расскажет видео.

Как только установка гидравлики на минитрактор будет завершена, потребуется проверить работу собранной конструкции. Если внутри системы не создается достаточно высокого давления, значит, нужно убедиться в герметичности трубок и шлангов. После этого можно приступать к тестированию гидравлики непосредственно во время передвижения на минитракторе.

Как самому сделать гидравлический дровокол: на трактор, чертежи и размеры, видео

Продукция

Особенности изготовления трактора

Элементы конструкции
