Описание и технические характеристики трактора Т-4 Алтаец

Модификации трелевочного трактора ТТ 4

За время выпуска ТТ-4 появилось множество модификаций этой техники. К основным вариантам стоит отнести:

  • ТТ-4М — модернизированная версия трактора, отличающаяся немного смещенной в левую сторону кабиной. В сравнении с прошлой моделью внутри осталось только одно место. При этом сама кабина получила трапециевидную форму. С правой стороны находится мощный силового агрегат А-01 МРСИ. Разработчикам удалось свести к минимуму давление на грунт до 38 кПа за счет снижения веса ТТ 4 С и использования более легких металлов. Что касается основных характеристик модели, стоит выделить мощность мотора в 95,5 кВт с расходом топлива на уровне 227 г/кВт*ч. Клиренс трактора составляет 53,7 см, размер колеи / база — 2 / 2,88 м. Эксплуатационный вес — 14,4 т, а габариты — 6,07х2,7х2,957 м.
  • ТТ-4М-01. Особенность версии состоит в ограниченной комплектации, что напрямую повлияло на стоимость. Разработчики отказались от дополнительной рабочей аппаратуры, а именно барабанной лебедки и платформы. Это сделано для использования трактора в качестве базы для шасси. В остальном техника почти полностью соответствует параметрам модернизированной версии.
  • ТТ-4М-04. Следующий вариант трактора ТТ 4М. Главным отличием стало наличие толкателя, контролируемого гидроприводом. Установка этого устройства упростила процесс окучивания готовых пачек, выравнивания комли и подготовки участка для загрузки / погрузки. Машина отличается небольшим давлением на грунт 39 кПа. Толкатель с гидроприводом весит 600 кг, а вся машина с навесной аппаратурой — 14,945 т. Предельная грузоподъемность находится на уровне 113,5 кН. Габаритные размеры толкателя — 2,65х0,9 м, а длина трактора — 7,03 м.
  • ТТ-4М-06. Отличительная особенность устройства — наличие гидравлической навески. Этот нюанса позволяет использовать трактор для решения сельскохозяйственных задач. При этом давление на почву сведено к минимуму и находится на уровне 37 кПа.
  • ТТ-4М-07. Версия трактора ТТ-4, которая компонуется бульдозерным отвалом, что позволяет устройству перевозить деревья, осуществлять расчистку площадок, дорог и подъездных путей. Дополнительно можно обустраивать место для стоянки. Техника обеспечивает вертикальное / горизонтальное усилие на нож до 92,1 и 116,1 кПа соответственно. Общая масса трактора с аппаратурой — 15,7 т. Длина машины — 7,04 м, а габариты отвальной части — 2,86х0,9 м.
  • ТТ-4М-15 / 16 / 17 — три версии, отличающийся наличием дополнительной аппаратуры. Так, модификация серии «15» имеет корчевательно-собиральное устройство. Ее возможности позволяют выкорчевывать пни и кустарники, а также собирать их в кучу. В модели «16» установлен рыхлитель, умеющий эффективно разбивать даже замерзшую почву. Что касается 17-й версии, в ней имеется клино-корчевательная надстройка, которая применяется для уборки завалов / мусора, а также прокладывания дорог по заснеженному покрытию.

Как видно, за время выпуска трелевочноого трактора было много модификаций. Но в большинстве случаев они отличаются незначительно (после появления основной модифицированной версии) и выделяются только особым навесным оборудованием.

Устройство

Кабина

Как уже говорилось выше, изначальная комплектация трактора этой модели не предполагала наличие кабины водителя. Все основные узлы управления машиной были вынесены в пространство перед водительским сиденьем. После конструктивных доработок, сельскохозяйственный агрегат все же получил цельнометаллическую кабину, которая хоть и не отличалась наличием удобств, для водителя, но отвечала всем требованиям и стандартам безопасности. Кабина была рассчитана на одного оператора, отдельные ее части скреплялись между собой жесткими металлическими перемычками, что и позволяет говорить о прочности. Недостаток комфортабельности ярко выражен по меркам нашего времени – для годов активного производства машины все выглядело достаточно неплохо. Регулируемое сиденье, передняя панель со щитками, выводящими информацию обо всех функциональных состояниях агрегата. Кроме приборной панели, в кабине находилась рулевая стойка, а также рычаги КПП.

Управление

Как уже говорилось ранее, управление осуществлялось с помощью рулевого механизма, состоял который из рулевой стойки и карданной передачи. Оператор со своего места активировал рычаги коробки переключения передач, а также мог пользоваться стандартным набором водителя – тормозом и сцеплением. Работа всех важных узлов и механизмов контролируется оператором с помощью приборной панели. Одним из главных функциональных преимуществ, позволяющих трактору не буксовать даже на увлажненном грунте, является наличие механизма для изменения угла поворота направляющего колесного моста.

Навесное оборудование

«Владимирец» был оборудован гидравлической системой, позволяющей обеспечивать работу с навесным, полу-навесным и прицепным оборудованием. Кроме этого, трактор имел вал отбора мощности – механизм, позволяющий передавать силу вращения двигателя на навесное оборудование. В наше время такой набор поставляется к каждому трактору, однако в прошлом веке подобные технические характеристики производили неизгладимое впечатление. Вдобавок ко всему, Владимирский тракторный завод озаботился созданием большого количества навесного оборудования, которое могло удовлетворить любые сельскохозяйственные нужды. Среди вариантов для использования были доступны:

  • Зубовая борона.
  • Дисковая борона.
  • Грабли.
  • Овальная лопата.
  • Плуг.
  • Фреза.
  • Прицеп.
  • Лущильник.

Рисунок 5. «Владимирец» с навесным оборудованием.

Достоинства и недостатки

Владельцы машин отмечают положительные стороны при эксплуатации Т-4:

  • неприхотливый двигатель;
  • низкий расход топлива (6-8 л/га при культивации);
  • возможность использования дополнительного навесного оборудования от ДТ-75 или Т-150.

При этом встречаются нарекания в отношении конструкции:

  • необходимость частых проверок состояния системы охлаждения, поскольку перегрев головки блока приводит к разрушению перемычек около форсунок;
  • воздушный фильтр требует частого ухода и промывки;
  • в реверсивном редукторе используются дефицитные подшипники;
  • забивается грязью ходовая часть;
  • сложность ремонта двигателя;
  • жесткая подвеска;
  • низкая скорость движения (до 9 км/ч).

Видео трактора Т-4А

https://youtube.com/watch?v=XsyA_fJhTxc

Модели Т-4А активно эксплуатировались в целинных районах Казахстана и Сибири. Благодаря высокой тяговооруженности трактора эффективно справлялись с пахотой тяжелых почв. Однако оценки Т-4А не всегда были положительными, что объяснялось несколькими причинами:

  1. гусеницы трактора были недостаточно надежными и прочными;
  2. модель оказалась узкоспециализированной из-за полужесткой подвески, не позволяющей разгоняться быстрее 9 км/ч. Технику использовали для пахоты, потому осенью и летом она обычно простаивала. Именно потому в конкуренции с Т-150 и ДТ-75 продукт Алтайского завода потерпел фиаско.
  3. при работе на мерзлом грунте зимой полужесткая подвеска вызывала ощутимую тряску, работать на тракторе в таких условиях длительное время было невозможно;
  4. двигатель Т-4А был очень шумным;
  5. для замены фрикционных лент, отличающихся быстрой изнашиваемостью, приходилось снимать топливный бак, что доставляло дополнительные трудности;
  6. в ремонте и обслуживании Т-4А был значительно сложнее, чем ДТ-75.

Модель выпускалась в 4 модификациях, отличавшихся наличием или отсутствием выносных силовых цилиндров и гидросистемы.

Инженерные новшества

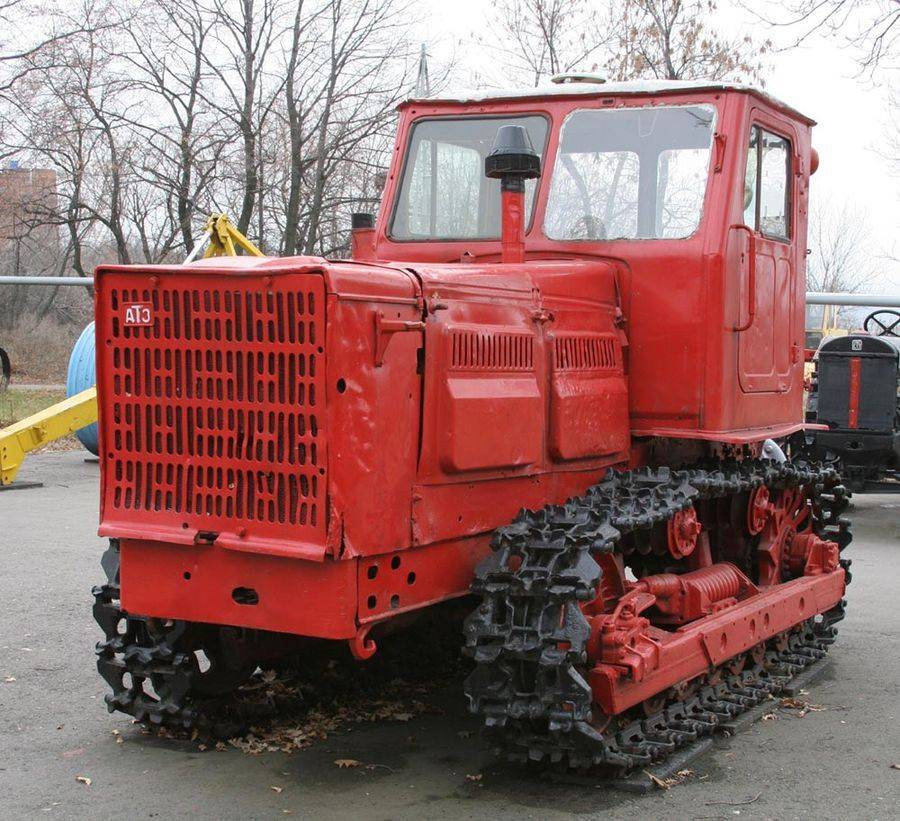

Т-4А – гусеничный трактор общего назначения. Он может работать как с навесными, так и с прицепными гидрофицированными орудиями. Основное предназначение Т-4А, как и его предшественника, – глубокая вспашка тяжелых почв, а также выполнение посева и уборки на повышенных скоростях.

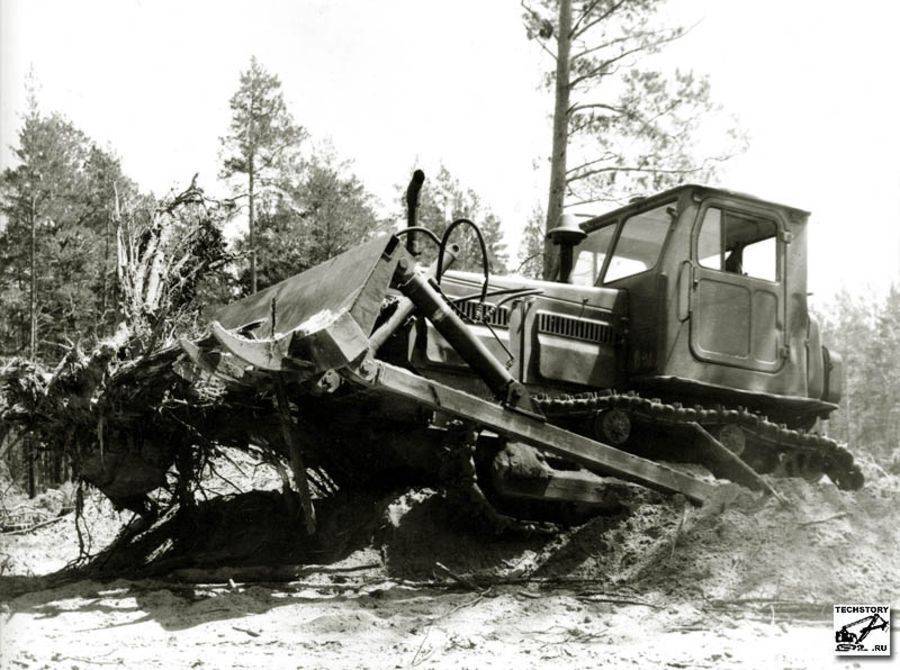

Однако трактор мог действовать и в связке с бульдозерным оборудованием, что позволяло использовать его на транспортных, дорожных, землеройных и строительных работах. По своим техническим характеристикам Т-4А значительно превосходил свои колесные аналоги. Трактор можно было использовать круглый год: в зимний период – для задержания и накопления снега на пашне, в весенний – для работы на переувлажненных почвах.

https://youtube.com/watch?v=HAWYMHY_SUk

Т-4А оснащен четырехтактным дизелем А-01М, усовершенствованной модификацией двигателя А-01, который ставился на Т-4. По сравнению с предшественником он позволяет развивать мощность 130 л. с. (против 110 л. с.) и имеет большую длину сцепления. К усовершенствованиям относится также система очистки воздуха, установленная на сам двигатель. Кроме того, его основные механизмы помещены в картер, что также защищает их от пыли и грязи.

Коробка передач Т-4А оснащена реверс-редуктором. Этот блок обеспечивает отключение трансмиссии от дизеля, что позволяет получить три диапазона передач: основной, пониженный и заднего хода. Кроме того, редуктор содержит электрическое блокировочное устройство, которое не дает запустить дизель при включенной передаче.

Сухие ленточные плавающего типа тормоза трактора позволяли тормозить машину при переднем и заднем ходе. Тормоза планетарного механизма обеспечивали плавные повороты трактора, остановочные – крутые и на месте. Тормозами солнечных шестерен тракторист управлял при помощи рычагов с гидроусилителями, остановочными – при помощи педалей.

Устройство

Рассмотрим более полно устройство данной техники.

Кабина

На трелевочном тракторе ТТ-4 установлена бескапотная кабина на два места, одно — для водителя, второе — для стропальщика (в других модификациях трактора имеется только водительское кресло). Регулируемые гидравлическими амортизаторами сидения размещены слева от мотора. Щиток с приборами размещен непосредственно перед водителем трелевщика, к задней стене подсоединен механизм, приводящий в действие лебедку. Рядом со щитком приборов установлен механизм, управляющий движением радиаторных шторок.

Разработчики трактора, с целью повышения комфорта внутри кабины, снабдили ее следующим оборудованием и вещами:

  • вентилятор;
  • стеклоочиститель;
  • подогреватель для лобового стекла;
  • солнцезащитный козырек;
  • стеклоподъемники;
  • аптечка;
  • термос.

Силовая установка

На гусеничном трелевочном тракторе ТТ-4 установлен шестицилиндровый дизельный двигатель А-01МЛ. Для защиты от перегрева мотора используется радиаторное охлаждение.

Применяется два метода смазки силовой установки:

  • разбрызгивание;
  • подача под большим давлением.

Дизельное топливо подается прямым впрыском непосредственно в камеру сгорания. Для очистки поступающего извне воздуха и дизельного топлива используются фильтры грубой и тонкой очистки (2 воздушных и 3 топливных).

Для запуска дизеля используется бензиновый пускатель, оснащенный электрическим стартером (СТ-350), питающимся от аккумуляторной батареи. В холодное время года, для разогрева рабочих жидкостей и двигателя, дополнительно используются жидкостной подогреватель ПЖ-300.

Отличительной чертой гусеничного тракторов ТТ-4 является упрятанный в бескапотную кабину мотор.

Мотор, который спрятан в бескапотную кабину, хоть и снижает уровень комфорта водителя трелевщика, но позволяет высвободить место снаружи, увеличив обзор и снизив общий вес тракторной машины.

Ходовая, трансмиссия, КПП

Основой трелевочной машины является жесткая рама, состоящая из двух лонжеронов, соединенных (сваренных) друг с другом посредством прочных труб. Для увеличения прочности поверх рамы дополнительно надеваются крылья и бампер. Защитное днище прикрепляется к раме снизу посредством створок, угольников и болтов. Створки размещены под мотором и крепятся к раме при помощи шарниров и болтов.

Ходовая трактора ТТ-4 представлена балансирно-рычажной подвеской, состоящей из двух задних и двух передних кареток, причем передние немного подрессорены (конструкция полужесткая). Каждая передняя каретка состоит из двух катков, а задняя — из трех. Натяжение гусениц осуществляется посредством кривошипно-винтового механизма, оснащенного мощными пружинами. К задним лонжеронам крепится платформа (погрузочный щит), состоящий из 2-х стальных листов, между которыми зажат слой древесины. Управление погрузочной платформой производится при помощи гидравлики.

Трансмиссия двухдисковая, замкнутого типа, суха, состоит из:

  • механической коробки передач;
  • конечной передачи;
  • усиленного заднего моста.

Управление муфтой осуществляется с помощью гидроусилителя. КПП механическая, четырехступенчатая, с “понижением” и “повышением”, обеспечивает 8 скоростей переднего хода и 4 реверса. Главная передача включает две конические шестерни со спиралевидными зубцами. Повороты осуществляются посредством планетарки с гидроприводом. На трелевочный трактор установлена тормозная система ленточного типа, также под управлением гидравлики.

Двигатели

Бензиновые:

R4 1,8 (67 л.с.)

R4 2,0 (84 л.с.)

R5 2,5 (110-115 л.с.)

2.8 VR6 (140 л.с.)

2.8 V6 (205 л.с.

Дизельные:

R4 1,9 D (60 л.с.)

R4 1,9 TD (68 л.с.)

R5 2,4 D (75-78 л.с.)

R5 2,5 TDI (88, 102-151 л.с.)

Микроавтобусы обычно не имеют слишком широкого ассортимента силовых агрегатов. Но Фольксваген не поскупился, предложив большой выбор моторов. Наиболее популярными стали, конечно же, дизельные агрегаты. Ничего удивительного, фургоны с бензиновым двигателем под капотом потребляют слишком много топлива, а для пользователей транспортных средств данного типа очень важен низкий расход.

Дизельные двигатели, как и автомобиль, родом из 90-х. Чем выше мощность, тем лучше динамика, но и чаще визиты в сервис. Более слабые R4 с большим трудом разгоняют Транспортер Т4. До недавнего времени эти моторы считались очень надежными, но сегодня из-за гигантских пробегов все чаще начинают сыпаться. 1.9 D и 2.5 TDI (150 л.с.) могут потребовать капитального ремонта уже после 300-350 тыс. км. Остальные дизели легко выхаживают 450-500 тыс. км.

Так как автомобилю уже очень много лет, неисправности могут застать любую из модификаций. Старые дизеля в первую очередь страдают от утечек топлива и выхода из строя ТНВД. Кроме того зачастую отказывают не только свечи накала, но и сама система управления накалом. В более молодых TDI выходят из строя турбокомпрессор, расходомер и система впрыска топлива.

Если у вас нет желания тратить много денег на ремонт в автосервисе, тогда стоит обратить внимание на бензиновые двигатели. Ресурс их свыше 500-700 тыс

км. Они ломаются гораздо реже, но сэкономленное на ремонте просто сгорает вместе с топливом во время поездок. Независимо от выбранной версии бензинового двигателя, не стоит надеется на то, что в городе расход топлива будет меньше 10 литров на 100 км. Самый мощный V6 без труда сжигает там более 15 л/100 км.

К сожалению, бензиновые агрегаты не полностью избавлены от технических неисправностей. Чаще всего это касается вспомогательного оборудования: генератора, стартера, катушек зажигания и всевозможных датчиков, в том числе и лямбда-зондов. Встречается так же подтекание масла. В сильно запущенных экземплярах, возможно, будет необходим капитальный ремонт двигателя.

Наиболее капризным считается бензиновый ААС (2.0/84 л.с.). Все дело в системе управления впрыском Digifant. Она порой начинает дурить: то внезапно увеличивается расход топлива, то возникают перебои в работе двигателя при температуре воздуха около нуля. Выход найден – замена инжектора на ВАЗовский “Январь”. Стоимость такой переделки – около 30 000 рублей.

Модификации трактора «ТТ-4М»

В целом, основных назначения у гусеничного трактора«ТТ-4М» два: трелевать крупномерный и средний лес в полупогруженном положении – при помощи лебедки и погрузочного щита; и служить базой, самоходным гусеничным шасси для различных навесных и прицепных специальных машин и механизмов.

В соответствии с этими основными целями, трактор «ТТ-4М»имеет следующие комплектации:

  • «ТТ-4М», основная модель– трактор-трелёвочник с тросо-чокерным оборудованием;
  • «ТТ-4М-01» – универсальное шасси, база для установки специальных машин и механизмов. Эта модель не имеет погрузочного устройства, блока лебёдки с раздаточной коробкой, гидропривода погрузочного устройства. Если агрегатируемое оборудование требует гидропривода повышенной мощности, то на «ТТ-4М-01» можно установить масляный бак увеличенной ёмкости и дополнительный привод гидравлических насосов.
  • «ТТ-4М-04» – трактор, дополнительно укомплектованный толкателем с гидроприводом;
  • «ТТ-4М-07» – трактор, дополнительно укомплектованный бульдозерным оборудованием.

Работа «ТТ-4М» с тросо-чокерным оборудованием строится по следующему плану: при помощи лебёдки, каната и набора чокеров формируется пачка хлыстов или деревьев, эта пачка грузится на щит и транспортируется к месту погрузки на лесовоз. Принципы работы трактора при использовании его в качестве базы для специальных машин определяются типами и конструкцией этого оборудования.

Когда на «ТТ-4М» не установлена лебёдка с раздаточной коробкой и погрузочное устройство, то за кабиной трактора образуется просторная свободная зона для размещения любых спецмашин и оборудования, весовые характеристики которых соответствуют заявленной прочности показателям рамы и ходовой части трактора. На несущей системе трактора имеются монтажные площадки и подсоединительные элементы для опор навесных машин и оборудования. Большое распространение получили, в частности, надёжные  бурильные машины «БМ-831» на шасси «ТТ-4М».

Если грузоподъёмность трактора «ТТ-4М» в его базовом трелёвочном исполнении (вместе с погрузочным устройством и лебёдкой) составляет семь тонн, то штатная грузоподъёмность универсального шасси «ТТ-4М-01» (без погрузочного устройства и лебёдки)увеличивается уже до 9,2тонн. А в тех случаях, когда спецмашина на шасси трактора эксплуатируется на подготовленных для движения участках с относительно ровным рельефом местности, или небольшими уклонами (до 8°), то грузоподъёмность шасси может быть легко увеличена и до десяти с половиной тонн. Эта увеличивающаяся грузоподъёмность значительно расширяет возможности агрегатирования трактора«ТТ-4М».

Описание модели ТТ-4 (ТТ-4)

Источник фото: alttrac.ruФото ТТ-4М

Выпуск трактора осуществлялся на мощностях Алтайского тракторного завода. Последние экземпляры были собраны в 2010 году, прекращение производства было связано с закрытием названного предприятия.

Технические характеристики ТТ-4М

Рассматриваемая модель трактора способна преодолевать уклоны до 25 градусов. Если же говорить о предельной высоте препятствия, через которые может переезжать ТТ-4М, то она составляет 0,6 м. Максимальное значение глубины преодолеваемого брода, в свою очередь, достигает 0,8 м. Давление модели на грунт (расчеты выполнены для незаправленной техники) – 38 кПа.

Конструкцией трактора предусмотрено переднее расположение кабины и двигателя. Такая компоновка позволила добиться хорошей обзорности и обеспечила обширное пространство для монтажа различного технологического оборудования. Ширина стандартных гусениц составляла 550 мм, но в случае необходимости была возможность установки или узкого варианта (500 мм), или более широкого (600 мм). Подвеска трактора являлась полужесткой с балансирно-рычажным механизмом.

Источник фото: alttrac.ruФото ТТ-4М

Была возможна установка двух типов трансмиссий: механической или гидравлической. Вал отбора мощности – односкоростной. Климатические условия эксплуатации: регионы с умеренным и тропическим климатом.

Кабина, рабочее оборудование

Одноместная кабина трактора ТТ-4М имела модульную конструкцию, в нее был встроен каркас безопасности. Сиденье – поворотное, стандартно на заводе устанавливалась система обогрева и вентиляции. Помимо этого, был предусмотрен дополнительный задний пост управления.

В состав трелевочного оборудования входили реверсная лебедка и гидрофицированный погрузочный щит. В качестве опции предлагался задний вал отбора мощности. Была возможна установка таких рабочих орудий, как толкатель, бульдозерный отвал, рыхлитель, нескольких видов корчевателей. При комплектации толкателем с гидроприводом трактор выпускался под индексом ТТ-4М-04, версия с бульдозерным оборудованием носила название ТТ-4М-07.

Максимальное тяговое усилие лебедки

122,3 кН

Количество передач вперед/назад

8/4

Канатоемкость барабана лебедки

50 м

Диаметр каната

22 мм

Вместимость бака для гидравлических жидкостей

160 л

Шасси, число гусеничных звеньев

69 шт.

Число опорных катков

5+5

Скорость вперед/назад

20/2,57 км/ч

Двигатель

Трактор Алтайского тракторного завода комплектовался шестицилиндровым рядным четырехтактным двигателем. Запуск осуществлялся с помощью электростартера. Управление силовым агрегатом (топливным насосом и приводом глушения дизеля) осуществлялось с места оператора с помощью ручного и ножного приводов.

Источник фото: alttrac.ru ТТ-4М является модификацией трактора ТТ-4

В качестве второго варианта двигателя предлагалась более мощная модель Д-461 (турбо). Данный двигатель вырабатывал до 168 л.с.

Двигатель

А-01МРСИ

Мощность

95,5 кВт / 130 л.с.

Удельный расход топлива

227+8 г/кВт*ч

Ход поршня

14 см

Диаметр цилиндра

13 см

Масса, грузоподъемность

Эксплуатационная масса трелевочного трактора ТТ-4М составляет 14 400 кг. Масса трелюемого пакета может достигать значения 15 000 кг. Также отметим, что высота штабеля окучиваемых деревьев допускается до 1 м.

Габариты ТТ-4М

Дорожный просвет

537 мм

Габаритная высота

2 957 мм

Габаритная ширина

2 700 мм

Габаритная длина

6 070 мм

База

2 880 мм

Колея

2 050 мм

Модификации

Помимо стандартной модели, выпускалась версия ТТ-4М-01, используемая в качестве тягово-транспортного шасси. На базе данной модификации монтировались спецнадстройки, после чего трактор находил применение в качестве валочно-пакетирующих, погрузочных, геологоразведочных и других видов машин.

Основное применение шасси находило на пересеченной местности и в условиях бездорожья. Масса шасси составляла 12 600 кг, максимальная грузоподъемность – 113,5 кН. Среднее давление на грунт ограничивалось значением 33 кПа, а длина техники (без дополнительного оборудования) составляла 5 927 мм.

Сам ТТ-4М является модификацией трактора ТТ-4.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Амкодор 2243, СпецМаш 10Ч-00, Прогресс МСН-10-003-07, Алтайлесмаш МТЧ-4, Леспожмаш МСН-10, Прогресс МСН-10, Прогресс МСН-10-04, Прогресс ЛТ-187 на шасси МСН-10 (ТТ-4М), Прогресс МСН-10-003-04, Амкодор 2242В.

Техническое обслуживание

В настоящее время гусеничные трактора Т-4 в основном используются сезонно перед посадочными работами и после сбора урожая. Поэтому каждый владелец этой техники должен знать, как правильно начать работу после простоя.

Запуск трактора после консервирования:

  • Добавить масло и дизель;
  • Установить аккумулятор;
  • Убедиться в работоспособности мотора, а также системы торможения и управления;
  • Проверить, нет ли утечек масла или дизеля.

После проведения работ необходимо очистить машину от налипшей грязи и пыли. При эксплуатации в холодное время года следует каждый раз сливать топливо из системы по окончанию выполнения работ.

Для консервации Алтайца следует выполнить следующие действия:

  • Слить тосол, дизель, масло и прочие жидкости из систем;
  • Выставить коробку передач в нейтральное положение;
  • Вытащить аккумулятор;
  • Под гусеницы подложить подложку, чтобы предотвратить их выход из строя.

Технические характеристики трактора Т-4А

Несмотря на ранние годы проектировки и начала производства трактор Т-4А является настоящим богатырем в своем классе. Его технические характеристики являются действительно выдающимися. Даже в сравнении с существующими сегодня современными аналогами он продолжает выглядеть достаточно внушительно.

Габаритно-массовые показатели

Рассмотрим массовые и габаритные показатели данной техники – это позволит представить его в работе, оценить удобство использования в различных условиях:

  • объем топливного бака, л – 320;
  • ширина создаваемой колеи, мм – 1384;
  • длина продольной базы, мм – 2 522;
  • величина дорожного просвета, мм – 340;
  • ширина используемых в конструкции башмаков, мм – 420;
  • величина давления на почву, МПа – 0.04.

Габаритные размеры самого кузова:

  • длина от задней части гусениц до переднего края кузова, мм – 4 684;
  • ширина от краев гусениц, мм – 1 952;
  • высота от нижней части гусениц до верхней части кабины, мм – 2 545.

Конструктивная масса со всеми заправочными жидкостями составляет 8 145 кг. Многие считают трактор неповоротливым из-за большого веса. Но благодаря мощному двигателю он легко справляться со своей работой даже на самых твердых почвах! Трактор Т-4А покажет себя настоящим трудягой в любых условиях.

Двигатель

В тракторе использовался самый настоящий гигант по сравнению с остальными моторами – дизельный двигатель А-01. Его рабочие параметры являются поистине выдающимися даже сегодня, спустя десятилетия с момента начала выпуска.

Существует три различных модификации мотора. Все они в различные периоды времени использовались в тракторе Т-4А:

  • А-01МСИ-1;
  • А-01МРСИ-1;
  • А-01МКСИ-1.

Рабочие характеристики их, несмотря на разную маркировку, схожи как у родных братьев:

  • тип мотора – четырехтактный;
  • суммарное число цилиндров, шт. – 6;
  • расположение цилиндров – вертикально/в ряд;
  • работа цилиндров осуществляется в следующем порядке:1/5/3/6/2/4;
  • диаметр охвата цилиндра, мм – 130;
  • величина хода поршня, мм – 140;
  • величина номинальной мощности, л.с. – 135;
  • номинальная частота вращения коленвала, мин-1 – 1 700.

Коробка передач

«Сильным» место трактора является именно его коробка. Она представляет собой механическую КПП, которая оснащается реверс – редуктором. Имеется 4 скорости для движения назад и 8 скоростей – для движения вперед. Фактически, данная коробка является аналогичной используемой на предшественнике – трактора Т-4. Она не модифицировалась.

Ходовая часть (трансмиссия)

Ходовая часть как и коробка переключения передач была полностью унаследована от предшественника. Основными её составляющими частями являются:

  • две специальные гусеничные цепи;
  • специальная балансировочная рессора – стабилизирует трактор на крутых склонах, не дает ему перевернуться;
  • две гусеничные тележки.

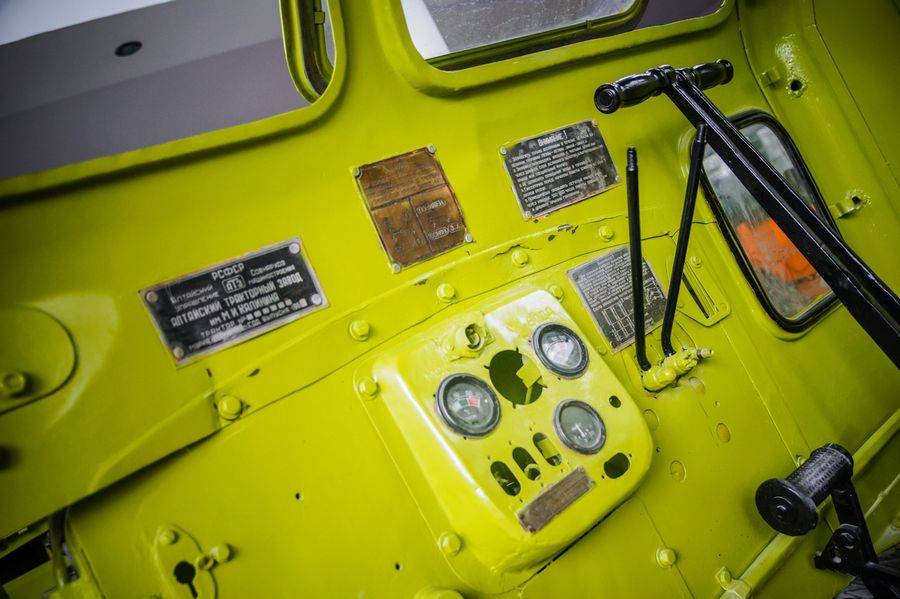

Кабина и управление трактором

Изначально кабина трактора был выполнена из металла и была утеплена по минимуму. В дальнейшем проводилось множество модернизаций. Все это в совокупности позволило добиться более-менее приемлемых условий работы для водителя. Хотя при этом до комфортабельности было далеко. Трактор Т-4А – машина для настоящих мужчин! В кабине имеется отопление и вентилятор/пылеотделитель. Присутствует кресло для пассажира.

Управление машиной осуществлялось при помощи нескольких рычагов различного назначения. Переключение скоростей выполнялось при помощи сухой муфты сцепления – в действие она приводилась специальной педалью. Все расположенные на приборной панели датчики использовались только аналогового типа – даже на моделях, произведенных в последние годы существования АТЗ.

Преимущества и недостатки

Создатели данного агрегата делали ставки на универсальность и надёжность в работе. Лесозаготовка требует специальную технику, которая рассчитана на большие нагрузки и имеет хороший запас прочности. Как и в любой другой машине, у трелевочника ТТ-4 можно выделить свои плюсы и минусы.

Преимущества

  • Широкие гусеницы обеспечивают хорошую проходимость в любой местности и погодных условиях. Заваленные буреломом леса, болотистые и трудно проходимые места – нет помех, мешающим передвижению техники.
  • Дизельный двигатель обладает не только достаточной мощностью, но и малым потреблением топлива.
  • ТТ-4 построен на универсальной базе. Благодаря этому было создано множество модификаций.
  • Большой клиренс позволяет машине легко передвигаться по сложным местностям, не натыкаясь на мелкие неровности и камни.
  • Большая тяговая сила, прочная рама и защита днища обеспечивают надёжность и увеличивают эксплуатационный срок службы.

Недостатки

  • Мотор, размещённый буквально под передним сиденьем, сильно урезает комфорт.
  • Крупные габариты и большой вес делают трактор менее манёвренным, чем его «собратья». Например, сравнивая его с тем же ТДТ-55.
  • Как и у остальных гусеничных моделей, скорость перемещения незначительная. Данный недостаток частично исправляется небольшим давлением на землю в 44,13 кПа.

История создания

Трактор Т-4 — это разработка АТЗ — Алтайского тракторного завода. Данная модель производилась с 1964 по 1970 год и завоевала большую популярность среди фермеров. У модели есть как преимущества, так и недостатки, которые компенсируются его широкими функциональными характеристиками и сферой применения.

Сейчас купить трактор Т-4 можно лишь в подержанном состоянии, новые модели давно не сходят с конвейера. Стоимость Т-4 в Украине колеблется от 35 до 50 тысяч гривен в зависимости от состояния. Купить «Алтаец» в России можно за 150-250 тысяч рублей. Внешний дизайн Т-4 немного напоминает белорусский трелевочник «Онежец», однако функционал двух машин отличается.

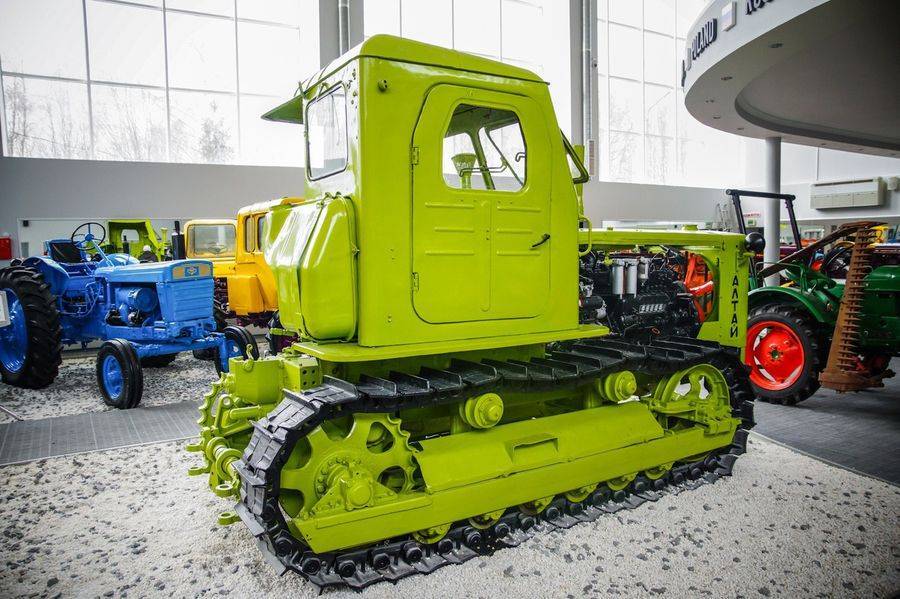

Первый алтайский трактор

Новую модель разработали на Алтайском тракторном заводе. Это предприятие было основано в 1942 году в Рубцовске на базе эвакуированного оборудования Харьковского и Сталинградского заводов. К началу 1960-х годов оно стало одним из крупнейших машиностроительных предприятий в СССР.

Первой собственной разработкой Алтайского завода стал гусеничный трактор Т-4. Он предназначался специально для рисовых и хлопковых полей среднеазиатских республик. Из-за особенностей климата и почв в этих регионах сельскохозяйственные работы на их землях были довольно трудоемкими и требовали больших затрат топлива. Новый трактор имел большую мощность, что позволяло ускорить и удешевить производство.

Согласно заданию Министерства сельского хозяйства Т-4 должен был положить начало целому семейству гусеничных машин. В 1966 году одна из ранних модификаций, Т-4М, была удостоена золотой медали на Международной выставке в Москве. Годом позже Алтайский завод был отмечен орденом Ленина за вклад в развитие советского машиностроения.

Несмотря на достигнутые успехи, разработчики завода продолжали совершенствовать конструкции выпускаемых тракторов. Одним из главных инженерных достижений АТЗ было получение А. И. Шведуновым новой марки низколегированной стали 35ГТРЛ. Этот сплав отличался исключительно высоким качеством и износостойкостью. Он нашел широкое применение в советском машиностроении. На Алтайском заводе новую сталь применяли для изготовления ходовой части тракторов, что позволило значительно повысить их надежность и, как следствие, экономическую эффективность.

В 1970-х годах происходит техническое переоснащение завода и одновременно с этим переход на производство усовершенствованной модели – Т-4А, в последствие отмеченной рядом наград.

Технические характеристики

Т-4 отличается характерными техническими особенностями, например, полужесткая подвеска и низкая максимальная скорость (около 9 км/час) обусловливают определенный режим работы, к которому необходимо привыкнуть. Функционал гусениц на некоторых моделях, судя по отзывам с фермерских форумов, является слабым местом данной техники.

Сильной стороной модели и по сей день считается мощный двигатель и способность работать на абсолютно любой почве.

Вес и габариты устройства

  • Вес трактора Т-4 составляет 7750 кг. При этом тяговое усилие составляет 4000 кг/с.
  • Вес модификаций: Т-4А (8145 кг.), Т-4АП (9000 кг.).
  • Габаритные размеры Т-4: 4684 х 1952 х 2545 мм.
  • Клиренс 34 см.
  • Длина продольной базы 2552 мм.

Тип двигателя, тип привода

Трактор Т-4 оснащен четырехцилиндровым дизельным двигателем мощностью 95,6 лошадиных сил (130 кВт). Марка двигателя А-01М. Тип охлаждения — жидкостный.

Для того, чтобы завести данную технику на устройство был установлен меньший бензиновый двигатель на 10 л.с. Он запускается с водительского места активацией электростартера либо приведением в движение шнура маховика вручную.


Двигатель А-01

В зимнее время запуску двигателя помогает декомпрессор. Вместимость топливного бака — 32 литра.

Рекомендуемое топливо для двигателя дизельное, по ГОСТ 305-73. Топливо для пускового бензинового двигателя: смесь автомобильного бензина 72 и 76 (ГОСТ 2084-77) с маслом моторным дизельным (соотношение 20:1). Удельный расход топлива — 251 г/кВт/час.

Коробка передач трактора Т-4, трансмиссия и ходовая часть

Полужесткая подвеска позволяет трактору развивать максимальную скорость 9 км/час. Отличительные особенности:

  • присутствует тряска при езде;
  • заднее расположение ведущей шестерни;
  • крепление блока гусеничной тележки производится на неподвижную ось.

Подобная система креплений позволяет использовать такое навесное оборудование фронтального типа, как отвал, выравниватель почвы, снегопах.

КПП у Т-4 механическая, оснащена реверс-редуктором. Тип шестерен в редукторе и КПП — цилиндрические, с прямыми зубьями. Трактор Т-4 работает на 8 передних и 4 задних передачах. Тормозная система ленточного типа.

Кабина

Гусеничный трактор Т-4 оснащен кабиной на два места. В кабине установлен обогреватель, система вентиляции. Расположение кабины — на амортизаторах. Сиденье с пружинами, основная функция которых — подавление тряски при езде. Кабина герметичного типа, пыленепроницаемая, с хорошим обзором за счет широкого лобового стекла. На боковых частях кабины расположены ручки для удобства запрыгивания оператора в машину.

Управление трактором

Трактор управляется с помощью пускового двигателя марки ПД-10У. Управление можно производить рычагом декомпрессора — дистанционно, с водительского места. Если аккумулятор разряжен, завести трактор можно вручную, приведя в движение шнур маховика. Перед водителем на специальной панели размещены топливные датчики, манометр, рычаг управления; в нижней части кабины располагаются тормозные педали.

Назначение трактора Т 4

Трактор предназначался для использования в сельском хозяйстве. Благодаря гусеничной ходовой части, он оказывает небольшое давление на плодородные слои почвы. Тяговые характеристики позволяют выполнять большой спектр работ. Машина совместима с большим ассортиментом навесного и полунавесного оборудования.

Большая площадь соприкосновения с поверхностью Т4 дает машине высокие показатели проходимости

Это важно при обработке полей на ранних весенних сроках

Высокая мощность силовой установки разрешала использовать машину не только в сельском хозяйстве, но и в строительной и промышленной сфере. Машина хорошо зарекомендовала себя при строительстве дорог. В зимнее время года Т4 использовался для очистки дорожного покрытия от снежного массива.

Благодаря универсальному навесному устройству, модель может оснащаться не только сельскохозяйственным оборудованием. Возможна установка фронтального отвала. В лесной сфере трактор использовался со специализированными корчевателями пней.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
