Замена двигателя
Для того чтобы заменить мотор, необходимо сделать следующее:
- Установить автомобиль на специальный стенд.
- Отвернуть крепежные болты и гайки с корпуса механизма.
- Демонтировать коробку передач вместе с картером сцепного устройства.
- Отвернуть крепежные элементы с кожуха и снять нажимной диск.
- Вытащить ведомый диск.
- Демонтировать средний ведущий и передний ведомый диск сцепного устройства.
- Расшплинтовать болты стартера.
- Демонтировать стартер, генераторную установку, компрессор пневматических тормозов.
- Снять крыльчатку вентилятора.
- Убрать воздушный фильтрующий элемент.
- Убрать 4 болта с заглушки.
- Установить новый двигатель.
- Провести сборку элементов, выполнив все действия в обратном порядке.
Смотрите » Технические характеристики грузового автомобиля МАЗ-7310 и его модификаций
Автокраны
Заводской альбом МАЗа 1965 г. издания сообщал: «Завод выпускает также шасси МАЗ-200П, на котором монтируются различные установки».
Наиболее известными из них были автокраны, поскольку этот вид спецтехники на шасси «200-х» изначально был одним из самых массовых. Наиболее распространённой моделью автокрана на шасси МАЗ-200П стал К-61, являвшийся модернизированным вариантом разработанного ещё в 1948 г. в Одессе крана-первенца на шасси ЯАЗ-200 – К-51.
Модель К-61 была создана и затем серийно выпускалась на Ивановском заводе автокранов. Автокран К-61 предназначался для погрузочно-разгрузочных работ и монтажных операций с крюком или грейфером и состоял из следующих основных узлов: установленной на шасси МАЗ-200/МАЗ-200П неповоротной рамы; редуктора отбора мощности; опорно-поворотного устройства; поворотной рамы; центрального реверса; лебедки механизма вращения; блочно-полипастной системы; портала; стрелы с крюковой обоймой; кабины управления и электрооборудования. Привод механизмов крана осуществляется непосредственно от дизеля автомобиля.
Грузоподъёмность К-61 составляла 6 т; длина стрелы – 7,35 м (со специальными вставками – 11,75 м); скорость подъёма груза при стреле 7,35/11,75 м – 10–18/15–27 м/мин; скорость вращения – 1,61–3 об./мин; вес автокрана – 11 720 кг; габаритные размеры в транспортном положении – 10 050х3250х3860 мм; скорость передвижения – 30 км/ч.
Кроме этой достаточно распространённой модели на шасси МАЗ-200П серийно устанавливались и другие, менее известные автокраны: К-68А, К-69А, К-75, СМК-7 и МКА-10М. К-69А являлся версией для шасси «200-го» крана К-64, созданного на основе К-61 с применением пневматического управления и более современным внешним видом с отдельной кабиной машиниста. Кран К-68А являл собой аналогичную версию крана К-67, ставшего развитием крана К-52 с дизель-электрическим приводом. Кран К-75 выпускался столичным МЭМЗ и был версией с гидравлическим управлением крана К-53 – 7,5-тонной безгрейферной модификации К-51. Ивановский кран СМК-7 являлся специальным и обладал дизель-электрическим приводом. И наконец, разработанный ЦКБ УМСМ Минстроя РСФСР кран МКА-10М представлял собой новую самостоятельную конструкцию, по показателям приблизившуюся к крану К-104. Кроме того, на шасси МАЗ-200П монтировали и опытные конструкции автокранов, например, изготовленный в 1964 г. экземпляр экспериментального 10-тонного крана Ивановского завода.
Ввиду специфики эксплуатации, век автокранов был гораздо длиннее, чем бортовых машин. Поэтому не удивительно, что самый последний экземпляр МАЗ-200П (а может, даже экземпляры, кто знает?) дошёл до нас в виде автокрана К-61. По крайней мере, ещё несколько лет назад этот уникум «всплывал» в Латвии на сайте продаж различной техники.
Капитальный ремонт
Порядок действий во время проведения капитального ремонта двигателя:
- Установить транспорт на специальный стенд.
- Демонтировать силовой агрегат.
- Промыть мотор.
- Провести внешний осмотр механизма на наличие трещин на блоке цилиндрических элементов, увеличение зазора между клапанами, на биение коленчатого вала.
- Измерить правильность геометрии трущихся поверхностей.
- Устранить все трещины.
- Провести реставрацию втулок направляющего типа.
- Отшлифовать поверхность механизма.
- Проверить герметичность клапанов.
- Заменить маслосъемные колпаки.
- Отшлифовать коленчатый вал под ремонтный размер вкладыша.
- Заменить поршневые кольца, сальники и прокладки.
- Залить свежее масло.
Обслуживание
Ежедневное техническое обслуживание включает в себя:
- Проверку уровня рабочей жидкости в баке.
- Проверку уровня масла и охлаждающей жидкости.
- Диагностику силового агрегата на наличие повреждений и дефектов.
- Проверку уровня давления масляной жидкости, воздуха в пневматической системе.
Техническое обслуживание мотора:
- Провести внешний осмотр всего механизма.
- Определить поврежденные и износившиеся детали, которые необходимо заменить на новые.
- Проверить надежность затяжки крепежных гаек и болтов, которые соединяют опоры двигателя с внутренней частью корпуса автомобиля.
- Осмотреть глушитель, кронштейн с рамой, стремянки выхлопной трубы с поперечной рамой.
- Проверить состояние и плотность соединения рукава с корпусом глушителя.
Какое масло заливать
Рекомендуемые марки: ТНК, Сибнефть, МХ Extra, Лукойл — Авангард. Объем масла не должен превышать отметки в 8-10 л в зависимости от модификации двигателя.
Капитальный ремонт
Порядок действий во время проведения капитального ремонта двигателя:
- Установить транспорт на специальный стенд.
- Демонтировать силовой агрегат.
- Промыть мотор.
- Провести внешний осмотр механизма на наличие трещин на блоке цилиндрических элементов, увеличение зазора между клапанами, на биение коленчатого вала.
- Измерить правильность геометрии трущихся поверхностей.
- Устранить все трещины.
- Провести реставрацию втулок направляющего типа.
- Отшлифовать поверхность механизма.
- Проверить герметичность клапанов.
- Заменить маслосъемные колпаки.
- Отшлифовать коленчатый вал под ремонтный размер вкладыша.
- Заменить поршневые кольца, сальники и прокладки.
- Залить свежее масло.
Технические характеристики МАЗ-5551
Массово-габаритные характеристики
- Длина: 5,990 м; Ширина: 2,500 м; Высота (по крыше кабины): 2,925 м.
- Колёсная база: 3,30 м или 3,950 м.
- Дорожный просвет: 280 мм (минимальный, под передним мостом).
- Колея передних колес – 2,032 м; колея задних колес – 2,162 м по внешним и 1,422 м по внутренним.
- Снаряженная масса – 7,580 тонн.
- Грузоподъёмность: 10 тонн (у автомобилей до 1998 года – 8 тонн).
- Полная масса – 16,230 тонн.
- Распределение (при снаряженной массе): на переднюю ось – 4,130 тонн; на заднюю ось – 3,450 тонн;
- Распределение (при полной массе): на переднюю ось – 5,980 тонн; на заднюю ось – 10,250 тонн;
- Размеры грузовой платформы: 3800 х 2269 х 630 мм.
- Угол преодолеваемого наклона – 25 градусов;
- Радиус поворота по внешнему колесу – 7,9 м; радиус поворота габаритный – 8,6 м.
- Объём кузова – от 5,5 до 12,5 кубометров (с разными по высоте бортами).
- Время подъёма груженого кузова – 15 сек, время опускания пустого кузова – 10 сек. Угол подъема кузова – 50 градусов.
Двигатели МАЗ-5551
МАЗ-5551 первоначально оснащался V-образным шестицилиндровым дизельным двигателем модели ЯМЗ-236М2-1 Ярославского моторного завода. Некоторые параметры данного мотора: рабочий объём – 11,15 л; мощность – 180 лошадиных сил или 132 кВт; диаметр цилиндра – 130 мм максимальный крутящий момент – 667 Нм; частота при макс. крут. моменте – 1250-1450 мин-1; минимальный удельный расход топлива – 214 г/кВт.ч (157 г/л.с.ч).
В 90-е и 2000-е годы на смену атмосфернику пришли более современные ярославские дизели, оснащённые системой турбонаддува. На МАЗ-5551 ставили целый ряд дизельных моторов. Причём не только отечественных, но и импортных – дойтцовских и камминзовских. Зарубежные «не прижились» по понятной причине: их применение ударяло по одному из основных достоинств грузовика – его дешевизне.
К тому же и моторы ЯМЗ со своими функциями справлялись отлично. Из ярославских дизелей основными, используемыми и в настоящее время на МАЗ-5551 А2, стали ЯМЗ-236НЕ-2 и ЯМЗ-6563.10-Е3.
Это дизели четырехтактные с воспламенением от сжатия, рабочим объёмом также, как и ЯМЗ-236М2-1 в 11,15 литров; с непосредственным впрыском топлива, с турбонаддувом, жидкостным охлаждением, жидкостно-масляным теплообменником, механическим регулятором частоты вращения, с промежуточным охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на автомобиле.
ЯМЗ-236НЕ-2 – представитель классического семейства шестицилиндровых V-образных дизелей производства Ярославского моторного завода, оснащённый турбонаддувом и специально адаптированный для применения в грузовиках МАЗ.
Его параметры: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент – 882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1200-1400 мин-1; минимальный удельный расход топлива – 206 г/кВт.ч (152 г/л.с.ч).
Двигатель ЯМЗ-6563.10 также специально предназначен для установки на бортовые автомобили, тягачи, самосвалы, шасси МАЗ с колесной формулой 4х2; автопоезда на их базе полной массой до 32т. Его характеристики: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент – 882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1100-1300 мин-1; минимальный удельный расход топлива – 200 г/кВт.ч (147 г/л.с.ч).
По данным производителя, реальный расход топлива в смешанном цикле составляет 22 литра на 100 километров. Объём топливного бака: 200 литров.
Трансмиссия и гидравлика МАЗ-5551
Ярославская коробка передач ЯМЗ-236П, устанавливаемая на МАЗы в комплекте с дизельным двигателем, также довольно надёжна и проверена временем. Это пятиступенчатая МКПП с синхронизаторами на 2-3 и 4-5 передачах. Передаточное число – 7,79.
В обновленных версиях МАЗ 5551 трансмиссия получила ряд существенных конструктивных изменений. За счет доработки механизма переключения от рычага к КП удалось существенно укоротить рычаг, что облегчило работу водителя.
На МАЗ-5551 установлено традиционное для отечественных грузовиков подобного класса двухдисковое фрикционное сцепление, также производства Ярославского моторного завода. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания. Тормозная система: барабанные тормоза с АБС. Размер шин: 12,00R20.
Гидравлическая система автомобиля МАЗ-5551 представляет собой насос и телескопический, трехступенчатый гидроцилиндр, который и обеспечивает опрокидывание кузова. Управление происходит дистанционно из кабины.
Частью гидросистемы является гидроусилитель руля, который не только снимает с водителя излишнее напряжение, но и позволяет в полной мере реализовать хорошую маневренность автомобиля.
Замена масла и фильтров на МАЗ
Другие услуги
Для двигателей и трансмиссии разных моделей МАЗ существует своя марка масла, которая указывается в сервисной книжке. Это может быть синтетика или полусинтетика. Дилеры рекомендуют использовать полусинтетику, которая представляет собой смесь синтетики и минерального масла.
Для двигателей МАЗ рекомендуется:
- в летний период марки ДС-11 или на его основе М12, М12В, М10В
- в зимний период марку ДС-8 с добавлением присадок.
Для трансмиссии МАЗ рекомендуется:
- в летний период марки ТС-14.5 или МК-22;
- в зимний период марки МК-14 или МТ-16п.
Для коробки передач и моста рекомендуется использовать масло ТАД17 или ТМ5.
Тюнинг двигателей ЯМЗ-650
Евро 4 в Евро 3
Данную процедуру делают как для Евро-4, так и для Евро-5 моторов. Все делается обычной прошивкой, которая программно отключает клапан EGR. Можно физически отключить, но обязательно нужно прошить ЭБУ под работу без ЕГР.
2.1.2.1. Техническое обслуживание системы смазки двигателя
Проверка уровня масла. Для нормальной работы системы смазки рекомендуется ежедневно проверять уровень масла в поддоне двигателя при неработающем двигателе (не раньше чем через 5мин после его остановки) и в горизонтальном положении двигателя. Если уровень масла находится близко от отметки Н, необходимо долить масло до отметки В.
Контроль давления масла. Давление масла в системе смазки турбокомпрессора необходимо контролировать постоянно. Работу двигателя при давлении ниже 3кгс/см² на номинальной частоте вращения коленчатого вала и ниже 0,5кгс/см² на минимальной частоте вращения допускать нельзя. О падении давления масла в системе смазки двигателя ниже допустимого сигнализирует контрольная лампа.
Смена масла. Менять масло в поддоне двигателя следует сразу же после работы на хорошо прогретом двигателе. Масло сливают через сливное отверстие поддона. После залива масла в поддон рекомендуется пустить двигатель на 10-15мин для заполнения системы маслом. Затем двигатель необходимо остановить и проверить уровень масла и при необходимости долить. При замене масла необходимо на работающем двигателе проверить все наружные соединения системы смазки и при наличии течи устранить её.
Промывка фильтра грубой очистки (см.рис.14). Производится при каждой замене масла в картере двигателя. Порядок промывки фильтра следующий:
слить масло из фильтра, для чего отвернуть пробку сливного отверстия; отвернуть болт колпака фильтра и снять колпак, верхнюю крышку и фильтрующий элемент; поместить на 3часа (не менее) фильтрующий элемент в ванну с растворителем – керосином или четырёххлористым углеродом (осторожно, он ядовит); мягкой волосяной щёткой промыть фильтрующие элементы в ванне; промыть повторно в чистом керосине или четырёххлористом углероде и продуть сжатым воздухом (фильтрующий элемент можно промыть кипящим 10%-м раствором каустической соды); промыть керосином колпак фильтра. Замена элемента масляного фильтра турбокомпрессора производится в следующем порядке: · вывернуть сливную пробку 12 (см.рис 15) и слить масло из корпуса фильтра, после чего пробку завернуть; · отвернуть болт крепления корпуса, снять корпус и удалить старый фильтрующий элемент; · тщательно промыть корпус керосином; · поставить в корпус новый фильтрующий элемент, прокладку болта, болт и прокладку корпуса, установить корпус с элементом на место и тщательно затянуть болт крепления корпуса; · пустить двигатель и поддерживать минимальную частоту вращения холостого хода до появления масла в корпусе подшипника турбокомпрессора, при этом убедиться в герметичности фильтра
Замена элемента масляного фильтра турбокомпрессора производится в следующем порядке: · вывернуть сливную пробку 12 (см.рис 15) и слить масло из корпуса фильтра, после чего пробку завернуть; · отвернуть болт крепления корпуса, снять корпус и удалить старый фильтрующий элемент; · тщательно промыть корпус керосином; · поставить в корпус новый фильтрующий элемент, прокладку болта, болт и прокладку корпуса, установить корпус с элементом на место и тщательно затянуть болт крепления корпуса; · пустить двигатель и поддерживать минимальную частоту вращения холостого хода до появления масла в корпусе подшипника турбокомпрессора, при этом убедиться в герметичности фильтра.
Промывка фильтра тонкой очистки. Производится в следующем порядке:
- отвернуть гайку колпака фильтра и снять колпак фильтра, упорную шайбу ротора и ротор в сборе;
- разобрать ротор, отвернуть гайку ротора, снять шайбу и колпак ротора;
- очистить внутреннею поверхность колпака ротора и ротор от отложений и промыть их керосином;
- проверить состояние прокладки колпака, сопл ротора, упорной шайбы ротора; при необходимости заменить прокладки и прочистить сопла ротора;
- собрать фильтр.
Возможные неисправности системы смазки и способы их устранения приведены в табл.3:
Как понять, что пора менять масло
Учитывайте рекомендации
Обычно сервисный регламент предполагает замену масла каждые 10-15 тысяч километров — в зависимости от того, что написано в вашей инструкции. Но рассчитывать циклы замены по инструкции не всегда оптимальное решение — здесь не учитывается разница пробега по трассе и по городу. Учитывайте, где вы чаще ездите? Если по городу — меняйте масло чуть раньше, чем рекомендовано.
Интервал замены у каждой модели свой — изучите инструкцию
Смотрите на понижение уровня
Ориентируйтесь на показания датчиков и нехарактерное поведение автомобиля. Если уровень быстро падает, может быть проблема в агрегатах — повод заменить масло и заодно провести диагностику автомобиля в сервисе.
Проверить уровень можно щупом — на нем выгравированы отметки нормального уровня.
Периодически проверяйте уровень, не дожидаясь, когда загорится индикатор давления масла
Проверьте цвет масла щупом
В начале масло светлое, чистое. Если темнеет, то пора его менять. Если масло полностью черное — нужно срочно его заменить и отогнать машину в сервис на проверку. Езда на отработанном масла может повредить узлы автомобиля.
Проверяйте цвет щупом. Двигатель автомобиля должен быть холодным. Если двигаетесь в основном в городе по пробкам — проезжаете 8-10 тысяч и потом проверяйте цвет каждые 500-1000 км. Если эксплуатируете машину на трассе — проверяйте цвет после 10-15 тысяч.
В сервисах есть хорошая практика — после замены масла клеить на видимое место стикер с названием жидкости и датой замены. Воспользуйтесь этим лайфхаком, не надейтесь на память.
Обратите внимание — средний срок эксплуатации масла — один год. Даже если ваш автомобиль просто стоял в гараже, то качественные характеристики жидкости снизились, и масло стоит поменять в ближайшее время
Состояние масла проще всего проверить щупом
На щупе железная стружка
Если вы обнаружили на щупе железную стружку — срочно направляйтесь в сервисный центр. Это означает, что движущиеся элементы мотора начали разрушаться из-за неэффективной работы масла.
Не доводите масло до такого состояния
Технические характеристики
Седельный тягач с двумя осями оснащен подвеской, где:
- передний мост представлен двумя главными элементами. Амортизаторами для гашения колебаний подвески и листовыми рессорами из закаленной стали;
- задний мост расположился на пневмоподушках и листовых рессорах.
На последних моделях может быть установлен торсионный стабилизатор.
Тип подвески
У передних амортизаторов имеется две продольные рессоры полуэллиптической конструкции. Для задних концов характерен скользящий тип. В наличии два гидроамортизатора двойного действия. Хочется также отметить, что динамика улучшена за счет стабилизации поперечной устойчивости.
Задний подвес – это две основные и две вспомогательные рессоры, у которых имеются скользящие концы. Причем стабилизатор, как и в случае передней подвески, присутствует.
Рулевой механизм выполнен с усилительным распределителем и особым вынесенным гидроцилиндром.
Динамические показатели
Особенностей грузовика хватает на 100 км/час. Это максимальная скорость, с которой машина может передвигаться. Причем время для разгона до средней скорости 60 км/час составит 60 секунд, а тормозной путь — 36,7 метра.
Габариты и кабина
| Полная длина базового шасси, м | 5,980 |
| Ширина, м | 2,500 без учета зеркал |
| Высота кабины, м | 3,650 |
| Дорожный просвет, мм | 280 |
Для снижения аэродинамического сопротивления, на кабину устанавливались декоративные детали обтекаемой формы.
| Снаряженная масса тягача | 7,05 тонн (передняя 4,68, задняя 2,37) |
| Полная масса | 16 тонн |
| Полноценный вес автопоезда (с полуприцепом) | 34 тонны (26,8) |
Тормозная система
Система представлена двухконтурным пневматическим (основным) и стояночным приводом. В качестве дополнительного тормоза служит моторный ограничитель, который также на пневматике.
Знатокам будет полезно знать, что у сдерживающего барабана диаметр составляет 420 м, а ширина тормозных накладок – 160 мм.
Полуприцеп оснащен одно- и двухпроводными тормозными системами. Колеса без дисков, характеризуются креплением на 6 болтов. На них ставят шины размером 11.00R20(300R508).
В трансмиссию нашего героя можно установить механическую четырехступенчатую КПП с демультипликатором ЯМЗ-238А. Он обеспечивает движение с помощью восьми передач переднего хода. Карданная передача выполнена в виде единого вала.
Движок расположен в передней части тягача. Кабина предназначена на два места. Также здесь организовано два спальных пространства. В некоторых модификациях можно встретить 3 сидячих места и одно спальное.

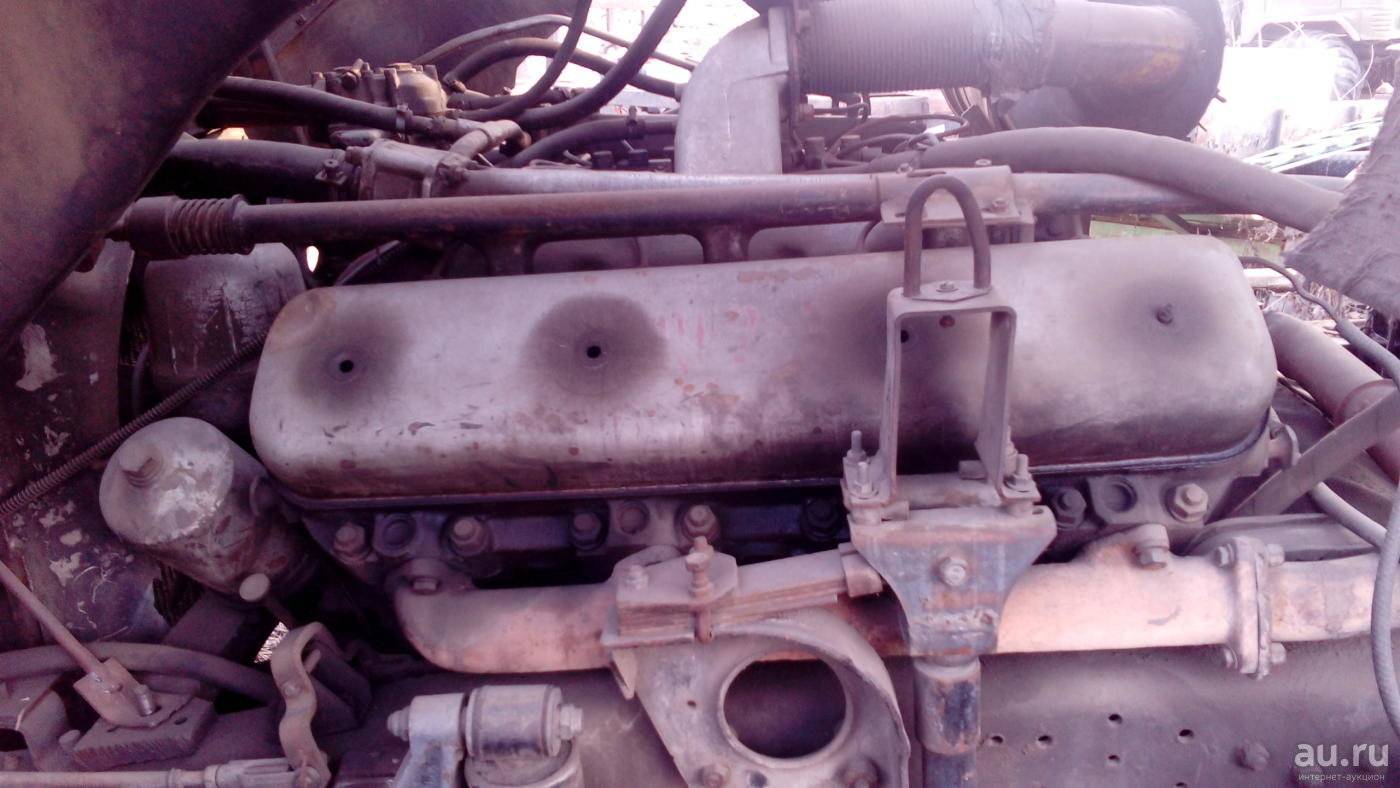

Двигатель
Конечно, с течением времени механическое сердце тягачей улучшалось и развивалось. Однако принцип действия и строение двигателей было общим. Например, в тягач с индексом МАЗ 5432 были установлены дизели от производителя Ярославский завод – ЯМЗ-238Б.
Этот механизм состоит из 8 цилиндров, расположенных под углом 90 градусов. Блок цилиндров выполнен из низколегированного высококачественного чугуна. Причем верхняя часть картера отливалась вместе. Таким способом она образовывала единое целое.
Что удивительно, цилиндровые гильзы и обе головки цилиндрового блока также выполнены из чугуна. Головки находятся по одной на каждый ряд цилиндров, с прессованными седлами и направляющими втулками клапанов.
Следует добавить, что в систему входит жидкостное охлаждение и турбонаддув. Уплотнение водяной полости обеспечивается резиновыми кольцами в количестве трех штук.
Камера внутреннего сгорания – однополосная в поршне. Причем поршни, как и двигатель, цельнолитые. Они произведены из сплава алюминия с высоким содержанием кремния.
Технические параметры мотора
Объем бензобака составляет 500 литров. Этого достаточно для подобной техники. Расход топлива машины на 100 км составляет 32,3 литра. Это при условии, что машина движется на скорости 60 километров в час. Поэтому при скорости 80 км/час расход топлива составляет 41,8 литра.
| Масса (не заправленного смазкой) без коробки передач, кг | 1130 |
| Рабочий объем | 14,866 куб. см. |
| Мощность мотора | 220 кВт (300 лошадиных сил) при вращении 2000 об/мин |
| Сила, с которой вращается коленчатый вал | 1177 Нм при вращении 1200-1400 об/мин |
Данный мотор был специально изобретен и разработан для минских тягачей. Помимо них, он использовался в тяжелых бульдозерах, тракторах, самосвалах и прочей технике. Сегодня такие моторы больше не выпускают.
Трансмиссия, расход
В качестве КПП использовалась 4-ступенчатая механическая коробка передач. Многие сейчас удивятся – как на магистральном тягаче может быть 4 скорости? Дело в том, что каждая передача имела свою «половинку» (повышенный и пониженный ряд ступеней). В итоге получалось 8 скоростей трансмиссии. В плане расхода топлива МАЗ был самым экономичным советским тягачом.
На сотню километров автомобиль тратил от 29 до 32 л топлива. Машина оснащалась топливным баком на 350 литров. Также была возможность установки дополнительного бака, что позволяло увеличить суммарный объем до 500 л. В итоге запас хода седельного тягача увеличивался с 1 100 до 1 600 километров. Максимальная скорость автомобиля – 85 километров в час. Хотя на 400-сильных версиях водители с легкостью разгонялись и 120. Разумеется, это не совсем комфортный и безопасный режим движения, но запас мощности у грузовика был приличным.
МАЗ 54323 — характеристики тягача с приличным стажем
Грузовой транспорт, например как МАЗ 54323 – это становой хребет любой экономики. Производство седельных тягачей на Белорусском заводе тяжелого машиностроения стартовало в самом начале пятидесятых годов. За шестьдесят пять лет были сделаны значительные наработки, созданы десятки моделей.
Как отличить новый двигатель ЯМЗ от ремонтного
Наиболее просто отличить новый заводской двигатель ЯМЗ от двигателя ЯМЗ, прошедшего капитальный ремонта по номеру блока. В номере блока двигателя (он же и номер двигателя) первая цифра — это год выпуска, например, 90ХХХХХХ — это двигатель выпуска 2009 года
Обратите внимание, что с 2010 года нумерация двигателей имеет следующий вид: А0ХХХХХХ
Номер блока дублируется на заводской табличке с маркировкой двигателя ЯМЗ. Например, двигатель ЯМЗ-236М2-4 (табличка установлена на верхней площадке в передней части блока цилиндров).
На табличке указана следующая информация:
- Товарный знак ОАО «Автодизель» (ЯМЗ) Ярославский моторный завод.
- Знак соответствия национальным стандартам и код организации, выдавшей сертификат.
- Знак официального утверждения.
- Соответствие правилам 24R-03 с коэффициентом поглощения.
- Модель двигателя ЯМЗ и его комплектация.
- Год, когда выпущен двигатель ЯМЗ, обозначающийся последней цифрой года выпуска (например, цифра 9 — 2009 год выпуска). Двигатели ЯМЗ 2010 года выпуска обозначаются буквой А.
- Порядковый номер двигателя ЯМЗ из семи цифр.
Год выпуска и номер двигателя дублируются на площадке левого ряда блока цилиндров в задней части двигателя.
Обозначение электронного блока управления на двигателе ЯМЗ и его номер указаны на табличке, закрепленной на корпусе блока управления.
Модель топливного насоса высокого давления (ТНВД) двигателя ЯМЗ и его номер указаны на табличке, закрепленной на корпусе ТНВД.
Обозначение турбокомпрессора и его порядковый номер указаны на табличке, закрепленной на корпусе компрессора двигателя ЯМЗ.
Не исключено, что Вам могут предложить ремонтный двигатель на новом блоке, но это маловероятно, так как стоимость сборки такого двигателя существенно возрастает. Двигатели на новом блоке собирают сборочные производства, сертифицированные в установленном порядке, а они выдают свой собственный паспорт.
Будьте особенно внимательны, если Вы приобретаете двигатель сельскохозяйственного назначения. Поскольку такие двигатели не подлежат постановке на учет в ГАИ, недобросовестные поставщики именно их ремонтные экземпляры чаще всего выдают за новые.
Если у Вас возникли сомнения в происхождении двигателя, который Вам предлагают, не поленитесь запросить ксерокопию паспорта двигателя. После чего Вы можете позвонить прямо на Ярославский моторный завод и проверить, выходил ли с производства двигатель с таким номером и номером ТНВД. Причем двигатель именно этой модификации, так как обычный двигатель ЯМЗ 238 М2, случается, «превращают» с помощью доработок в двигатель ЯМЗ 238 АК, а разница в их стоимости довольно велика.
Если и после сверки номеров двигателя ЯМЗ и ТНВД сомнения остались, обращайтесь к работникам ГАИ для проверки на предмет перебивки номера на специальной площадке, т.к. в последнее время участились случаи дублирования номеров новых двигателей, выпущенных Ярославским моторным заводом на старые двигатели, прошедшие ремонт.
И последний совет: покупайте двигатели ЯМЗ только у проверенных поставщиков, например, тут, и у Вас не будет проблем при последующей их эксплуатации.
Исторические факты
Как известно многим, на автомобили и автобусы Минского автомобильного завода устанавливаются двигатели серии ЯМЗ. История установки двигателя начинается в военное время, когда в Минске был организованны павильоны по сборке тяжёлой техники для Вермахта. А уже в 1944 году согласно постановлению правительства СССР началось строительство завода. Параллельно с этим, Минск начинает выпуск автомобилей GMC и Studebaker.
При поддержке Ярославского завода в 1947 году с конвейера Минского завода сходят первые пять отечественных грузовиков МАЗ-205. По большому счету, МАЗ-205 — это модифицированная версия грузовика ЯАЗ-205, который изготавливал Ярославль. С этого момент, почти все автомобили МАЗ стали комплектоваться моторами, которые поставлял Ярославский завод.
Разбираемся в шифровании наименований моделей МАЗ
Эта информация полезна всем, кто хотел бы ориентироваться в шифровании наименований моделей Минского Автомобильного завода. Ведь как известно, в плане различных индексов в окончании названия каждой модели, даже специалисты не смогут с ходу объяснить, например, чем отличался МАЗ-642550-2120 отМАЗ-642505-028. Исходя из всего этого, пришло осознание того, что необходимо ввести несколько упрощенную систему индексации моделей МАЗ.
И так начнем разбираться в существующей системе. По порядку:
Первые четыре цифры, собственно, и являются «отраслевой нормалью» модели автомобиля МАЗ.
Отраслевая нормаль ОН 025 270-66 введена для классификации и системы обозначения автомобильного подвижного состава. Так, в отношении грузовых автомобилей принята следующая система обозначения автотранспортных средств (АТС):
1-я цифра обозначает класс грузовых автомобилей по полной массе:
Примечание. Классы от 18 до 78 являются резервными и в индексацию не включены.
2-я цифра обозначает тип АТС:
3- грузовой бортовой автомобиль или пикап; 4 — седельный тягач; 5 — самосвал; 6 — цистерна; 7 — фургон; 8 — резервная цифра; 9 — специальное автотранспортное средство.
3-я и 4-я цифрыиндексов указывают на порядковый номер модели;
5-я цифра — модификация автомобиля;
6-я цифра — вид исполнения:
1 — для холодного климата; 6 — экспортное исполнение для умеренного климата; 7 — экспортное исполнение для тропического климата.
Некоторые автотранспортные средства имеют в своем обозначении через тире приставку 01, 02, 03 и т.д., что указывает на то, что модель или модификация является переходной или имеет дополнительные комплектации. Перед цифровым индексом по данной классификации, в большинстве случаев, указывается буквенное обозначение завода-изготовителя (например, МАЗ 4370). Обозначения автомобилей иностранных марок, в большинстве случаев, состоят из буквенного обозначения марки завода-изготовителя и заводского порядкового номера модели и модификации.
Для Минского автомобильного завода Следующая буква с цифрой (или цифровое обозначение) обозначает код двигателя данной модели.
Рассмотрим пример на основе модели «МАЗ-5440А9».
5 – означает полную массу автомобиля, а именно от 14 до 21 тонн,
4 – является кодом седельного тягача,
40 – просто порядковый регистрационный номер модели автомобиля.
А – характеризует уровень экологического стандарта двигателя «Euro-3»,
9 – его мощность в 412 л.с.
Далее для простоты ориентирования в новой индексации букв и цифр, используем следующие данные:
«А» — Euro-3,
«В» — Euro-4,
«Е» — Euro-5,
«О» — характеризуют двигатель «ЯМЗ Euro-2». Постепенно буква «о» трансформировалось в цифру «0»
Далее цифры, обозначающие группу мощности двигателя в лошадиных силах:
2 – Двигатель мощностью 230 л.с.
3 – Двигатель мощностью 250 л.с.
5 – Двигатель мощностью 330 л.с.
8 – Двигатель мощностью 400 л.с.
9 – Двигатель мощностью 412 л.с.
18 – Двигатели DaimlerOM501 LA.IIIМощностью 435 л.с. Euro-3
19 – Двигатели DaimlerОМ501 LA.IV. Мощностью 435 л.с. Euro-4
Однако с моторами от Mersedes-Benz есть небольшое замечание. Смысл его в том, что в индексе данных моделей автомобилей, по логике, должна присутствовать буква «В», но ее заменяют цифрами «18» (для Euro-3) и «19» (для Euro-4) . Например: «МАЗ-544019».
ООО «Валмакс» надеется, что в будущем вы будете более просвещенными и не совершите ошибок. Потому что, к сожалению, на данный момент, все равно возникает путаница в новой системе индексации техники МАЗ. Будьте внимательны.
Перед покупкой запасных частей МАЗ всегда уточняйте интересующие вас вопросы. Наши менеджеры окажут консультацию по модификациям и условиямприобретения запасных частей . по всем вопросам обращайтесь по телефону: (017) 388-27-27
