Двигатель внутреннего сгорания: устройство и принцип работы

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой.

Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

  1. Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.
    Блок цилиндров
  2. Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.
    Кривошипно-шатунный механизм: 1 — цилиндр; 2 — маховик; 3 — шатунный подшипник; 4 — коленчатый вал; 5 — колено; 6 — коренной подшипник; 7 — шатун.
  3. Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.
    Газораспределительный механизм
  4. Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.
    Система питания
  5. Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.
    Система смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – масляный фильтр.
  6. Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».
    Система зажигания двигателя: 1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.
  7. Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.
    Система охлаждения
  8. Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.
  9. Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя.

Выхлопная система

Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.

Классификация ДВС

В ходе эволюции таких двигателей они разделились на несколько типов:

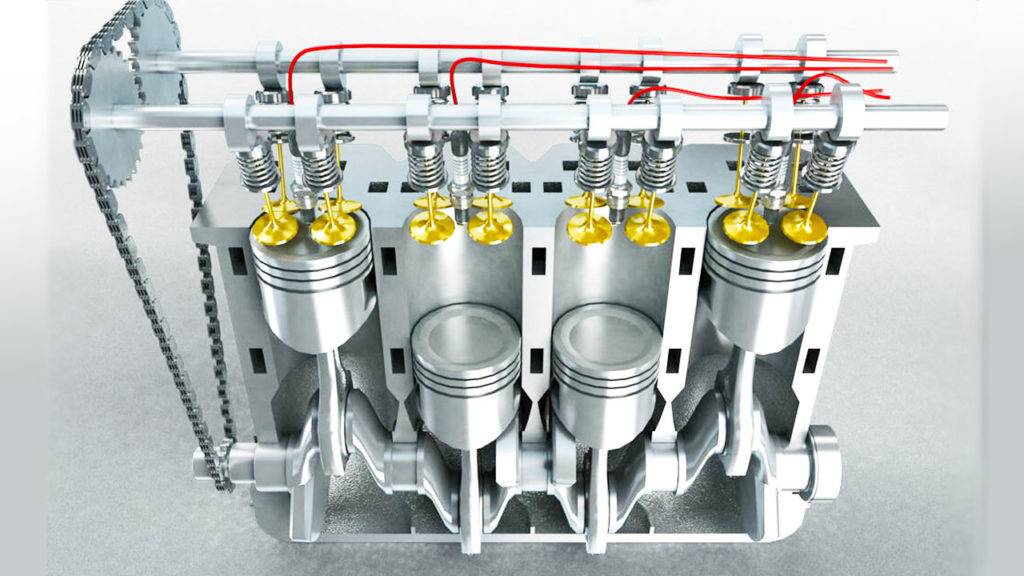

Поршневые ДВС

Для этих моторов свойственно расположение рабочей камеры в цилиндрах и преобразование тепловой энергии в работу с помощью механизма из кривошипов и шатуна. Этот механизм передаёт двигательную энергию на коленвал.

Существует деление поршневых двигателей:

  • на карбюраторные (с формированием смеси воздуха с топливом внутри карбюратора, дальнейшим впрыскиванием внутрь цилиндра и воспламенении в нём от искры, создаваемой свечой зажигания):
  • инжекторные, с подачей смеси непосредственно в коллектор впуска посредством форсунки под контролем управляющего блока на электронике, и тоже воспламенением от свечи:
  • дизельные, где смесь воздуха и топлива воспламеняется при отсутствии свечи, от сжимания воздуха, нагревающегося от давления и температуры, которая превышает температуру горения, тогда как впрыск топлива внутрь цилиндров происходит посредством форсунок.

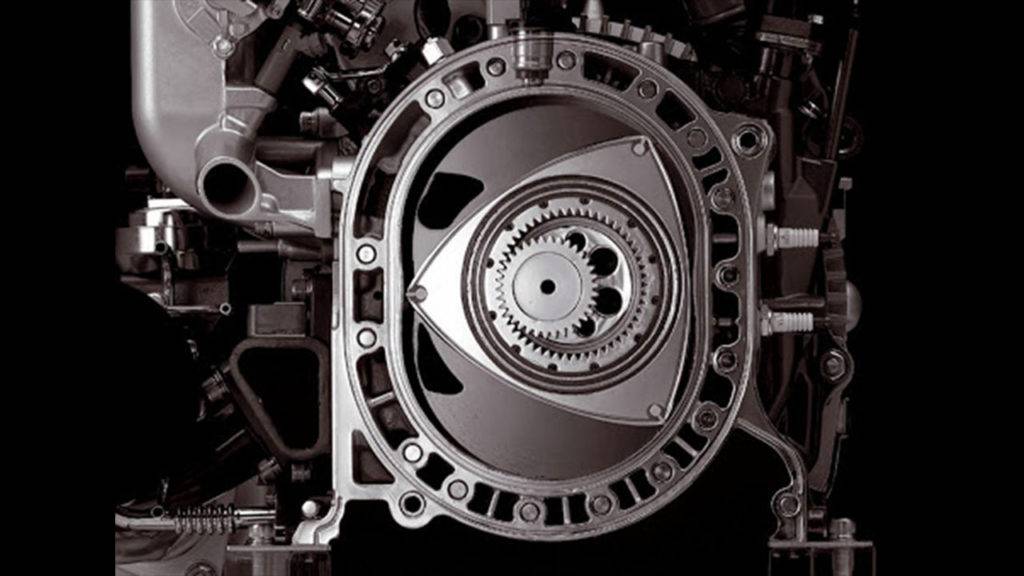

Роторно-поршневые ДВС

http://zewerok.ru/dvigatel-vankelya/

В таких двигателях тепловая энергия преобразуется в работу путём вращения ротора, который имеет специальные профиль и форму. Его вращают выхлопные газы.

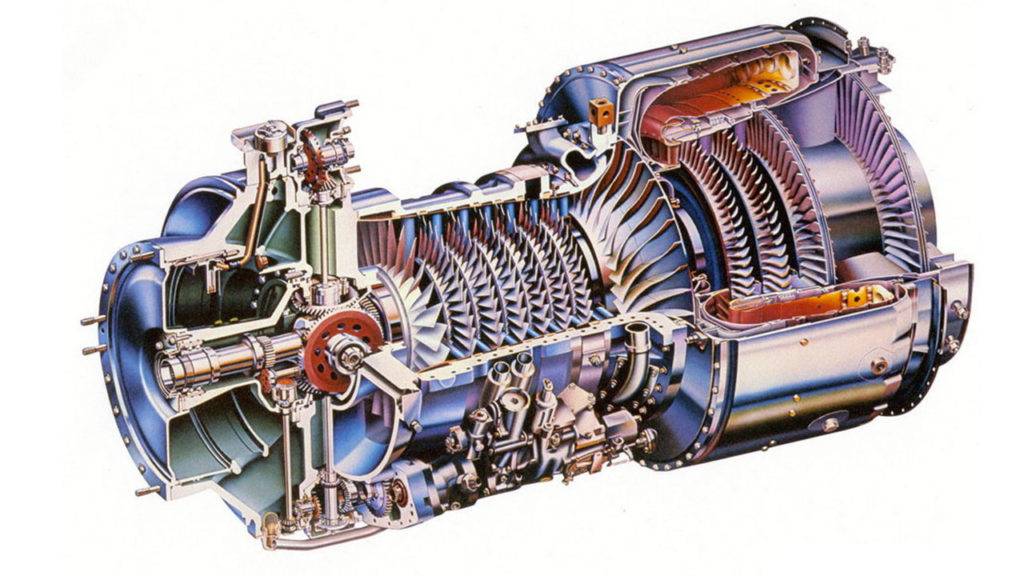

Газотурбинные ДВС

https://www.drom.ru/

Эти моторы отличаются тем, что тепловая энергия в них трансформируется в работу через роторное вращение. При этом имеет специальные лопатки клиновидной формы. Именно он движет турбинный вал.

Самые надёжные, неприхотливые и экономичные в вопросах расходования горючего и потребности в постоянном техническом обслуживании, — моторы поршневого типа.

По предназначению

Выделяют:

  • главные ДВС (к ним относятся, в частности, агрегаты в тракторах, машинах, а также самоходные шасси)
  • ДВС вспомогательного назначения (служащие пусковыми устройствами для главных двигателей — дизелей).

По принципу функционирования

ДВС бывают дизельными и карбюраторными.

Карбюраторные двигатели. Топливно-воздушная смесь в них образуется в карбюраторе, которая воспламеняется  от энергии электрического разряда.

В дизельных двигателях рабочая смесь получается непосредственно внутри цилиндров. Это называют внутренним смесеобразованием. Воспламенение топливной смеси происходит от высокой температуры воздуха, находящегося под высоким давлением в рабочей камере цилиндра.

По способу осуществления рабочего цикла

ДВС делятся на четырехтактные и двухтактные.

Для четырехтактных двигателей характерно последовательное чередование тактов впуска, сжатия, рабочего хода и выпуска. Это происходит в течение четырех ходов поршня и двух оборотов коленчатого вала.

У двухтактных двигателей весь процесс протекает за два такта. Поэтому рабочий цикл у них протекает за два хода поршня и один оборот коленчатого вала.

По виду применяемого топлива

ДВС разделяются на:

  • работающие на жидком топливе (дизельном, бензине)
  • -работающие на газообразном топливе (генераторный, природный и другие газы).

По числу цилиндров

  • одноцилиндровые (например, П-350)
  • многоцилиндровые (двух-, трех-, четырех-, шести-, восьми-, двенадцати- и шестнадцати-цилиндровые). Трех-, двенадцати- и шестнадцати-цилиндровые двигатели применяются редко.

По расположению цилиндров

рядные или линейные, когда цилиндры расположены в один ряд;

https://zen.yandex.ru/media/id/5d2f518dcfcc8600ad6de3f3/principy-raboty-dvs-5d3075d9fe289100ace1cc8a

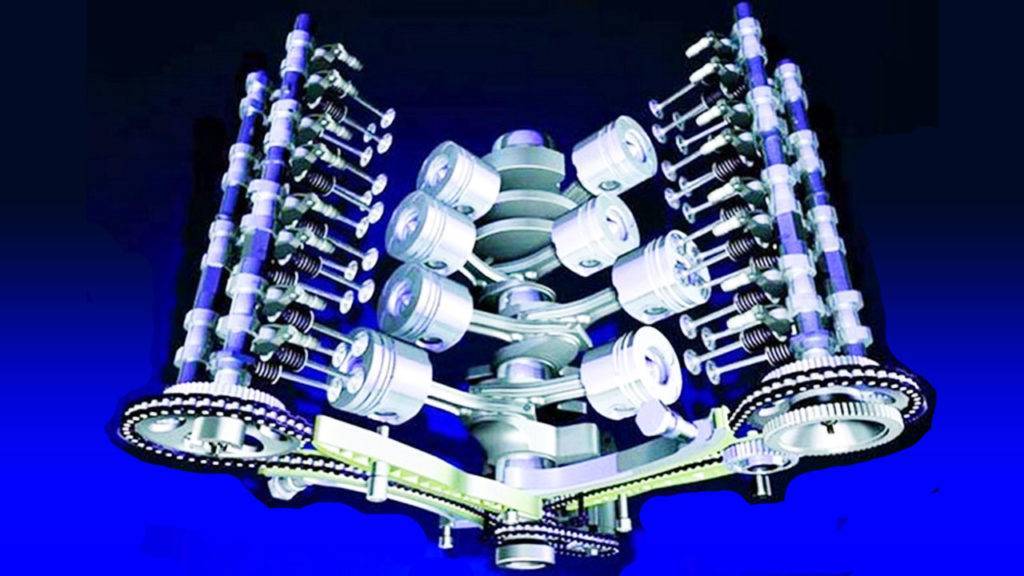

двухрядные — V-образные, у которых два ряда цилиндров расположены под углом друг к другу;

https://qriosity.ru/car-engine/index.html

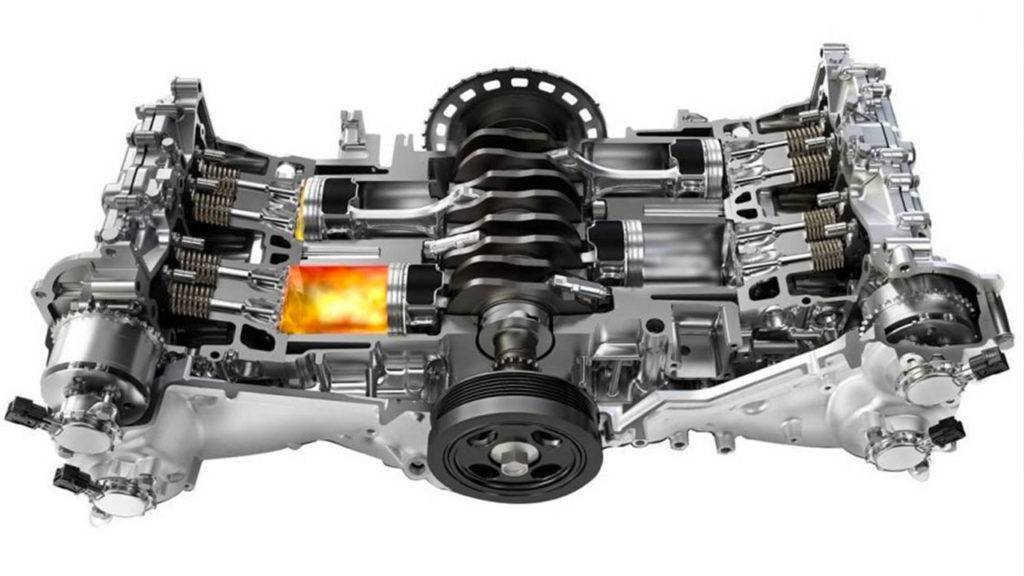

оппозитные, когда цилиндры одного ряда располагаются напротив (через 180°) второго ряда.

https://automotolife.com/

По назначению

По назначению двигатели делятся на:

  • стационарные промышленного назначения —для установок на электростанциях, насосных станциях и т. д.;
  • наземно-транспортные — тепловозные, автомобильные, тракторные, двигатели дорожных и транспортно-погрузочных машин и т. п.;
  • судовые — главные двигатели (реверсивные и нереверсивные), вспомогательные (для привода вспомогательных механизмов судовой силовой установки);
  • авиационные.

Гибридный двигатель

Как работает гибридный вид двигателя? Стоит начать с того, что автомобиль с гибридным мотором набирает всё большую популярность ввиду своей экологичности. Все автомобильные концерны имеют в своей линейке хотя бы одну модель с гибридным видом двигателя. Принцип работы гибридного мотора заключается во взаимодействии двух видов двигателей — бензинового и электрического.

Всё работает под управление ЭБУ, который решает когда и какой двигатель использовать именно сейчас. К примеру для города обычно используется электрический, сводя к нулю нужду заправляться. Однако на трассе, за городом, обычно система переключается на топливный двигатель. Это обусловлено быстрой разрядкой аккумуляторной батареи. Стоит также упомянуть что во время езды на бензине электрический мотор заряжается. При повышенных нагрузках используются оба вида двигателей.

Гибридный двигатель: плюсы и минусы

Из плюсов можно указать:

  • Высокая экономичность (примерно на 25% ниже от топливных ДВС)
  • Не уступают в мощности моделям из своего класса
  • Меньше шума
  • Заправка происходит таким же образом как у классических автомобилей
  • При езде по городу с частыми остановками экономия вырастает в разы

Учитывая географическую зависимость стоит отметить минусы для гибридного авто в условиях стран бывшего СНГ.

Из минусов можно указать:

  • Очень сложная конструкция
  • Очень дорогой ремонт
  • Коротки срок службы аккумулятора

Гибридный мотор прекрасно подходит для больших городов где находятся специализированные СТО. В маленьких городах и посёлках смысл владения авто с гибридным двигателем сводится к минимуму.

Устройство ДВС

Конструктивно двигатели делят, с учетом устройства и компоновки техники, на которой они установлены. Но сохраняются неизменными принципы, одинаковые для конструкции любого ДВС.

Двигатель комплектуется такими конструктивными узлами:

  • блоком цилиндров – основной частью корпуса с проемами для рабочих камер, рубашкой охлаждения (для моторов, охлаждаемых жидкостью), крепежными отверстиями для установки головок и картера, посадочными местами для коленчатого вала и прочими конструктивными элементами;
  • кривошипно-шатунной группой – с коленчатым валом, к которому крепятся шатуны, приводящие в действие поршни, двигающиеся внутри цилиндров; инерция вращения поддерживается маховиком;
  • газораспределительным механизмом – системой, подающей в камеры сгорания топливо-воздушную смесь, с отводом выхлопа; включает распределительный вал, клапана, приводимые в действие коромыслами, ремнем или цепью, соединенными с коленвалом;
  • топливной системой – подает горючее в камеры сгорания, после обогащения воздухом; включает бак, систему трубок для подвода питающей жидкости, карбюратора или инжектора (с учетом особенностей конструктивного устройства), форсунок, насоса, фильтрующего элемента;
  • смазочной системой – с подачей смазки к трущимся деталям; включает масляный насос, приводящийся коленчатым валом, систему патрубков и полостей, фильтр и поддон; предусмотрено устройство «сухого» или «мокрого» картера;
  • системой зажигания – для поджигания топливно-воздушной смеси; используется только на бензиновых двигателях, поскольку на дизельных моторах топливо с воздухом воспламеняется самостоятельно, при определенном давлении;
  • системой охлаждения – может быть воздушной или жидкостной, для снижения температуры корпуса мотора, чтобы предупредить износ и выход из строя элементов;
  • электросистемой – источником электроэнергии, необходимой для работы мотора; включает аккумуляторную батарею, генераторный блок, стартер и проводку с датчиками;
  • системой выхлопа – для удаления продуктов сгорания в атмосферу, с доочисткой этой смеси, снижением шума от работы двигателя, фильтрующим элементом.

Конструкция узлов совершенствуется, по мере появления новых материалов и конструктивных решений.

С учетом особенностей конструктивного устройства различных элементов двигателей, важно учитывать такие моменты:

  • цилиндры могут выполняться отдельно, с запрессовкой в корпус блока, или совместно с корпусом; моноблочные системы не предусматривают восстановления, в связи с тем, что нельзя заменить гильзу;
  • корпуса двигателей изготавливают из сплавов чугуна или алюминия, устойчивых к перепадам температуры и высокому давлению;
  • головка блока цилиндров выполняется с ним совместно или в виде отдельной детали; при раздельном исполнении возможно использование разных материалов для головки и блока цилиндров;
  • работа кривошипно-шатунного механизма может уравновешиваться балансирными валами, расположенными по сторонам от коленвала и нивелирующими влияние инерционных сил; в результате снижается вибрация и шум, исключаются перегрузки двигателя;
  • негативное влияние пружин при быстрой работе двигателя с механическим газораспределительным механизмом снижается за счет десмодромной системы управления мотором – со сложной конфигурацией кулачков;
  • зависание клапанов исключается легкими материалами для изготовления этих деталей и пружинных элементов, пневматическим приводом;
  • альтернатива традиционной конструкции ГРМ – гильзовый способ, разработанный Найтом; предусматривает использование взамен клапанов скользящих гильз, работающих бесшумно и долговечно; этот способ перестали использовать по причинам большого расхода смазочной жидкости, с разработкой верхнеклапанной конструкции;
  • ранние модели двигателей комплектовались не стартерами, а генераторами переменного тока (магнето), приводимыми в действие коленчатым валом; это требовало прокручивания вала двигателя для запуска;
  • вредное воздействие на экологию выхлопных газов частично снижается каталитическим нейтрализатором, окисляющим и химически преобразовывающим выхлоп;
  • электронные системы дополнительно улучшают работу двигателя; изменение фаз газораспределения изменяет нагрузку на мотор, с учетом включенной передачи, снижая потребление горючего; дезактивация цилиндров регулирует объем камер сжатия, отключая ненужные цилиндры; регулировка степени сжатия изменяет объем камер сгорания, с учетом режимов работы мотора.

Эти и другие особенности конструктивно улучшили работу двигателей внутреннего сгорания.

Шаговые электромоторы

Линейные шаговые двигатели преобразуют последовательность электрических сигналов не во вращательное, а в поступательное прямолинейное движение. Они применяются в технологиях, требующих перемещения объектов в плоскости. Это могут быть двигатели для ЧПУ станков или графопостроители современных ЭВМ. Использование линейного шагового двигателя упрощает кинематическую схему эл/привода.

Плоский статор изготавливается из магнитомягкого материала. Для подмагничивания магнитопроводов устанавливаются постоянные магниты. Якорь ЛД перемещается в соответствии с принципом аналогичным мотору вращения только в прямолинейном направлении. Для этого на плоскости подвижной и неподвижной части выполнены зубцы равных размеров. В пределах одной секции бегуна линейного шагового двигателя зубцы смещены на половину своей ширины t/2, а во второй части – на четверть t/4. При этом вне зависимости от места расположения бегуна, обеспечивающего процесс подмагничивания, магнитное сопротивление будет оставаться одинаковым.

Линейные шаговые двигатели между статором и подвижной частью имеют минимальный магнитно-воздушный зазор, через который происходит взаимодействие. При этом практически отсутствует сопротивление перемещению, в результате линейный шаговый двигатель обеспечивает высокоточное позиционирование.

Линейный актуатор в традиционном исполнении представляет собой линейные двигатели постоянного тока, выполненные на базе коллекторных моторов. В подобных устройствах вращение преобразовывается в поступательное движение посредством редуктора, гайки и длинного винта, соединенных с выходным валом. В связи с тем, что такая конструкция не способна обеспечить точность перемещения или требуемые параметры скорости применяют электропривод с шаговым двигателем вращения, у которого вместо стандартного вала реализуется одна из следующих конструкций:

  • удлиненный вал с внешней гайкой;
  • выдвижной шток
  • полый вал с внутренней гайкой.

Линейный шаговый двигатель или актуатор первого вида имеет в своей конструкции удлиненный вал с нанесенной на него резьбой и гайку, поступательно перемещающуюся вдоль вала. При этом сама гайка стационарна. Длина винта-вала соответствует длине хода.

Во втором случае линейный шаговый двигатель обеспечивает прямолинейное движение посредством выдвижного штока и соединенного с ним выходного вала с резьбой. Приложение внешней нагрузки производится непосредственно на шток.

Вариант полой центральной части с внутренней гайкой предусматривает установку ходового винта. Последний по мере вращения гайки движется параллельно своей оси и может выходить по обе стороны эл/мотора.

Линейные шаговые двигатели в виде актуаторов предназначены для построения систем с поступательным перемещением объектов с небольшой скоростью и высокой точностью при работе в ограниченных рабочих пространствах.

Плюсы и минусы

ДВС, как и любой тип двигателя, имеет свои преимущества и недостатки.

К плюсам относятся следующие особенности:

 1. Небольшой вес. Обычно такие устройства занимают мало места и имеют низкий вес.

 2. Высокая мощность. На сегодняшний день почти все ДВС обладают высоким значением лошадиных сил. Чем «сильнее» «движок», тем дороже он стоит и больше потребляет топлива.

 3. Есть возможность преодолеть большие расстояния. Эта проблема особо актуальна для тех, кто ездит в другие города ежедневно.

 4. Быстрая заправка. Сегодня заправки расположены повсеместно, поэтому автолюбителям не придется бояться за пустой бак. Заправка длится не более 10 минут.

 5. Простота эксплуатации. Большинство моторов, независимо от их типа, имеют схожую систему. Поэтому разобраться в работе двигателя сможет каждый водитель.

 6. Доступность. Сегодня автомобилем с ДВС никого не удивишь, они эксплуатируются повсеместно. На вторичном рынке их стоимость еще дешевле, так что каждый человек может позволить себе купить такое авто.

 7. Большой ресурс работы. Моторы, выпускаемые сегодня, способны функционировать ни один год подряд, а десятки лет. Возможно, кто-то скажет, что их надежность все же снижается, но это не исключает тот факт, что качество по-прежнему остается «на уровне».

Перечислив все преимущества ДВС, перейдем к недостаткам, которые, к сожалению, также встречаются у данного типа двигателя.

Минусы у ДВС следующие:

 1. Высокая степень выбросов в атмосферу во время езды автомобиля. Дело в том, что топливо не до конца сгорает, и в этом заключается главная проблема. Чтобы авто двигалось, требуется всего лишь 15% горючего, а все остальное уходит в воздух. Отработанный газ содержит множество вредных и токсичных веществ, а также тяжелых металлов.

 2. Требуется коробка переключения передач. Устройство обязательно, так как нужно, чтобы менялось передаточное число. Оно регулирует обороты двигателя, который перенаправляет энергию на колеса, а они вращаются либо быстро, либо медленно.

 3. Регулярная замена масла. Менять масло нужно каждые 10 000 км. Это нужно обязательно делать, так как жидкость загрязняется, а мелкие частицы грязи попадают в «движок».

 4. Высокая цена на топливо. Бензин и солярка с каждым годом возрастают в цене, соответственно, совсем скоро передвижение на авто с ДВС станет роскошью. Чтобы сэкономить на топливе, можно установить газовое оборудование, так как цена газа вдвое ниже остального горючего.

 5. Низкий КПД. Этот параметр наглядно показывает эффективность работы двигателя относительно вырабатываемой энергии. Показатель выражается в процентах. К примеру, электродвигатели имеют КПД около 95%, но в ДВС такие значения невозможны.

 6. Ограниченный ресурс дешевых моторов. Изготовители, выпускающие двигатели по низкой стоимости, используют некачественные детали. Они быстро изнашиваются и «выходят из строя». Но если водитель будет использовать смазку, а также вовремя менять расходные материалы, то «движок» прослужит дольше.

Таким образом, мы выяснили, что ДВС имеет как много преимуществ, так и много недостатков. Несмотря на это, он является одним из самых эффективных устройств на сегодняшний день.

Системы охлаждения, воздухозабора и запуска двигателя

В большинстве автомобилей система охлаждения состоит из радиатора и водяного насоса. Охлаждающая жидкость циркулирует по охлаждающей рубашке цилиндров, затем попадает в радиатор для охлаждения. В некоторых автомобилях (преимущественно в Volkswagen Жук) и в большинстве мотоциклов и газонокосилок используется воздушное охлаждение двигателей (двигатель с воздушным охлаждением легко узнать по ребрам на внешней стороне цилиндров, которые рассевают тепло). Двигатели с воздушным охлаждением намного легче, но охлаждаются хуже, что снижает их срок эксплуатации и производительность. Для получения более подробной информации читайте статью «Как работает система охлаждения».

На схеме представлено соединение патрубков системы охлаждения

Итак, теперь Вы знаете, что и как охлаждает двигатель Вашего автомобиля. Но почему так важна циркуляция воздуха? Большинство двигателей является безнаддувными, т.е. воздух поступает через воздушные фильтры непосредственно в цилиндры. Более мощные двигатели либо имеют турбонаддув, либо наддув, т.е. воздух поступает в двигатель под давлением (для подачи в цилиндр большего объема топливно-воздушной смечи) для увеличения мощности двигателя. Уровень сжатия воздуха называется наддув. При турбонаддуве используется небольшая турбина, установленная на выхлопную трубу для вращения нагнетающей турбины входящим потоком воздуха. Турбокомпрессор устанавливается непосредственно на двигатель для вращения компрессора.


Увеличение мощности двигателя — это, конечно, хорошо, но что же происходит когда Вы поворачиваете ключ? Система запуска состоит из электростартера и соленоида стартера. При повороте ключа зажигания, стартер несколько раз проворачивает двигатель для начала процесса сгорания. Для запуска холодного двигателя требуется мощный стартер. Стартер должен преодолеть:


  • Любое собственное трение, вызванное поршневыми кольцами
  • Давление сжатия любого из цилиндров во время такта сжатия
  • Энергию, необходимую для открытия и закрытия клапанов распредвалом
  • А также действие всех остальных деталей, установленных непосредственно на двигателе, например водяного насоса, масляного насоса, генератора и т.д.

В связи с тем, что требуется большое количество энергии и в автомобилях используется 12-вольтная электросистема, на стартер должен поступать ток в несколько сотен ампер. Соленоид стартера — это большой электронный переключатель, который может выдержать ток такой силы. При повороте ключа зажигания, он запускает соленоид для подачи питания на стартер.

В следующем разделе мы расскажем о подсистемах двигателя, которые отвечают за то, что в него поступает (масло и топливо) и что выходит (выхлоп и выбросы).

Системы смазки, подачи топлива, выхлопа и электросистема двигателя
Когда дело касается повседневного обслуживания, скорее всего Вас, прежде всего, заинтересует количество бензина в бензобаке Вашего автомобиля. Каким же образом бензин, которым Вы заправляетесь, заставляет работать цилиндры? Топливная система при помощи насоса подает топливо из бензобака и смешивает его с воздухом в определенных пропорциях для того, чтобы топливно-воздушная смесь затем поступала в цилиндры. Существует три способа подачи топлива: карбюрация, впрыск во впускные каналы и непосредственный впрыск.

  • При карбюрации устройство, которое называется карбюратор, смешивает бензин с воздухом при подаче воздуха в двигатель.
  • В двигателях с впрыском топлива необходимое количество топлива впрыскивается в каждый цилиндр отдельно либо над впускным клапаном (впрыск во впускные каналы), либо в сам цилиндр (непосредственный впрыск).

Для получения более подробной информации читайте статью «Как работает система впрыска топлива».

Масло также играет очень важную роль. Система смазки обеспечивает подачу масла для каждой движущейся детали для того, чтобы они свободно двигались. Прежде всего, смазка требуется поршням (для их плавного движения в цилиндрах) и подшипникам, которые обеспечивают вращение таких деталей, как коленвал и распредвал. В большинстве автомобилей масла из поддона картера подается при помощи масляного насоса, проходит через масляный фильтр для удаления абразивных частиц, после чего под давлением поступает на подшипники и стенки цилиндра. Затем масло стекает обратно в картер, где оно собирается, после чего цикл повторяется.
