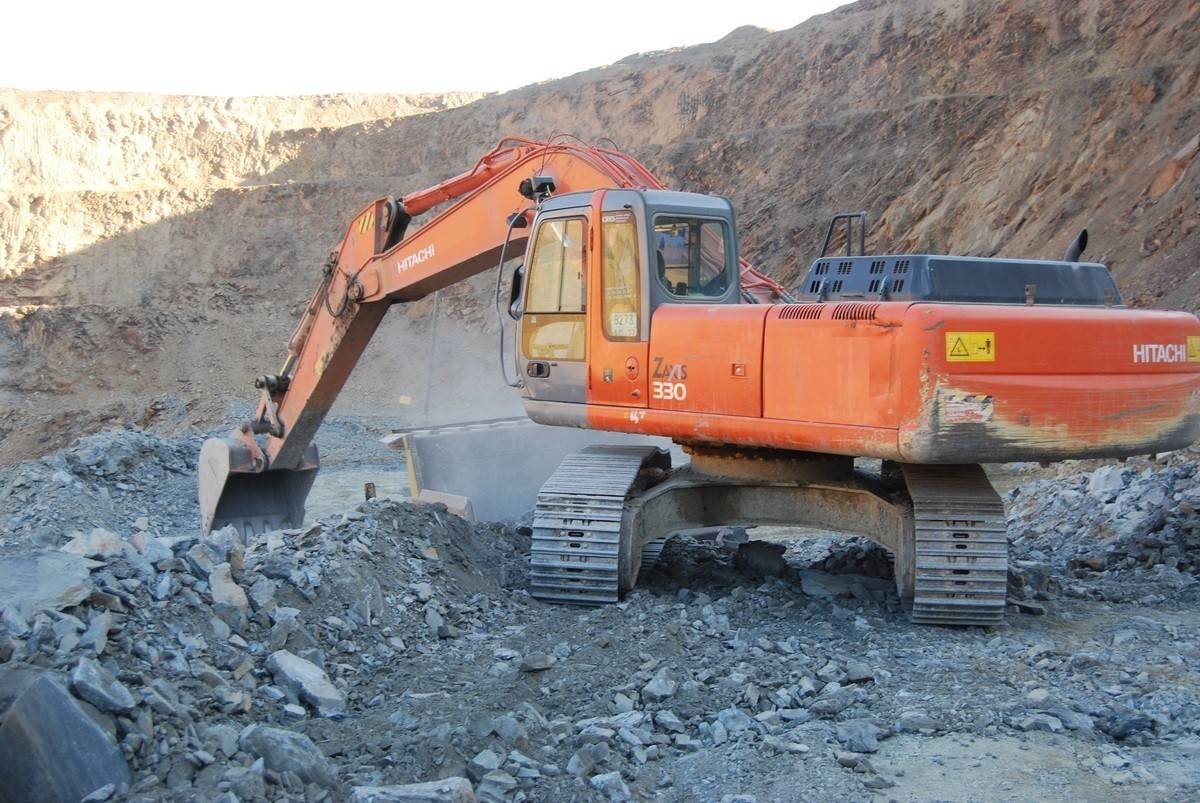

Экскаватор Хитачи 330

Кабина оператора

Все кабины экскаваторов Hitachi унифицированы и одинаковы для всех моделей и модификаций. Много внимания было уделено удобству эксплуатации и обслуживания. В частности, прочные поручни и рифленые железные полы обеспечивают безопасность, а просторная кабина — комфорт. В базовой комплектации предусмотрены кондиционер и сдвижное переднее окно.

Органы управления выполнены в виде джойстиков. Система контроля оснащена 7-дюймовым цветным дисплеем, отображающим всю основную информацию о состоянии машины (температуру гидравлического масла, уровень топлива и другие, важные для работы, параметры). На него же выводится изображение с камеры заднего вида.

Назначение

Как было описано ранее, Хитачи 330 может использовать в рабочем процессе довольно большое количество дополнительных навесных агрегатов. В этот список входит следующее оборудование:

Разновидность землеройных ковшей. Техника может оснащаться ковшами нескольких типов, а именно это ковш, предназначенный для рытья котлованов, ковш, предназначенный для планирования рабочей территории, ну и ковш, предназначенный для рытья траншей. Последний отличается от остальных лишь своей шириной. Такие ковши, как правило, довольно узкие. В базовой комплектации экскаватор имеет первый ковш, так как он и позволяет выполнить массу различных задач, связанных с земельными работами.
Гидравлический отбойный молот. Практически вся современная техника может оснащаться данным оборудованием. Предназначен же этот агрегат для разрушения бетонных или же железобетонных сооружений. Это как раз и является его основной задачей. Однако, отбойный молот зачастую используется в дорожно-ремонтных работах, где служит для вскрытия асфальтированного слоя дорожных участков. Некоторые модели такого оборудования оснащаются гидравлическим ротатором, позволяющим произвести более точную и аккуратную работу.
Гидравлические ножницы. Это оборудование является неким аналогом отбойного молота, так как используется для выполнения тех же задач. Наиболее эффективен данный агрегат при разрушении бетона содержащего арматуру. Это объясняется тем, что гидравлические цилиндры челюстей позволяют перекусывать железные и стальные прутья. Также как и у молота, некоторые модели имеют специальный ротатор.
Гидравлическое буровое оборудование. Данный тип является незаменимым в проделывании бурильных работ. Но стоит отметить, что оборудование может быть использовано и для разрыхления твердых масс грунта и скальных пород. Имеются шнеки различного диаметра и длины.
Рыхлительное оборудование однозубого типа. Как понятно уже из названия, такой агрегат применяется для разрыхления твердого грунта, скальных пород, ну и для разрыхления полезных ископаемых.

Серийная группа Zaxis 330 и ее модификации

Hitachi Zaxis 330

Экскаватор Hitachi Zaxis 330 – машина, послужившая базой для моделей 330-350 весовых групп. Самая мощная машина из рассматриваемого модельного ряда. компании. Меры, предпринятые инженерами компании по усилению конструкции, придали изделию надежность и выносливость, возможность эффективного применения в тяжелых условиях. Внедрение автоматических функций в выполнение рабочих операций ускорило темп работы, повысило выработку машины, облегчило работу оператора.

4-х тактный дизель ISUZU AH-6HK1X экономичен, надежен, соответствует экологическим требованиям.

Кабина выполнена с учетом норм эргономики, сиденье подрессорено и регулируется по необходимым параметрам. Окна кабины с увеличенным углом обзора выполнены из закаленного стекла, что поднимает уровень безопасности при авариях. Управление агрегатом выведено на джойстики. Последние модели комплектуются многофункциональными дисплеями, полностью контролирующими рабочий процесс.

Стреловое оборудование комплектуется стрелой 6.40 м и рукоятями длиной 2.67 м, 3.20 м, и 4.00 м.

Hitachi Zaxis 330LC

Hitachi Zaxis 330LC агрегат с большей по размерам гусеничной тележкой, что снизило воздействие на грунт, увеличило проходимость и устойчивость машины.

Hitachi Zaxis 330-3 и 330LC-3

Hitachi Zaxis 330-3 модификация 330 машины с использованием подходов к конструированию узлов и агрегатов, электронных систем, силовой гидравлики отработанных в серии Zaxis-3 на машинах меньших весовых групп.

В экскаваторе применены:

дизельный двигатель с системами электронного управления;
система гидравлики с управлением цифрового типа HIOS III;
внедрен рабочий режим Е, обеспечивающий экономию горючего при сохранении параметров производительности;
режим форсирования мощности в гидросистеме;
рекультивация мощности гидравлического потока;
многофункциональный мониторинг режимов работы оборудования;
комфортная кабина, органы управления, компоновка узлов упрощающие работу оператора, техническое обслуживание.

Модификация Hitachi Zaxis LC 330-3 является полным аналогом машины Zaxis 330-3, у которой длина ходовой части увеличена на 300 мм, за чего снижена удельная нагрузка на грунт, увеличены проходимость и устойчивость.

Габариты и размеры рабочей зоны

Hitachi Zaxis ZX330-5G и ZX330LC-5G

Компания перешла выпуск машин серии Zaxis-5G, новые модели отличаются повышенной эффективностью, значительно улучшены параметры экономии ресурсов, производительности работ. Экскаватор полностью соответствует нормам экологических стандартов.

Номинальная мощность двигателя ISO 9249, чистая, 184кВт (246 л.с.) при 2 000 об/мин.

Zaxis ZX330-5G и ZX330LC-5G модель имеет высокую скорость подтягивания рукояти и увеличенную скорость перемещения рукояти во время спускания стрелы.

Размеры и рабочая зона моноблочной системы.

Навесное оборудование

Экскаватор Hitachi ZX 330 может использовать в работе довольно большой ассортимент различных вспомогательных орудий, способных ускорить и облегчить сам рабочий процесс. Все навесные агрегаты устанавливаются на стрелу экскаватора, иногда применяя специальный адаптер. Сам же набор дополнительного навесного оборудования состоит из следующих навесных приспособлений:

Ковш, предназначенный для выполнения планировочных работ. Существует несколько видов данных ковшей отличающихся друг от друга лишь размером.
Ковш, применяемый для рытья котлованов. Имеется несколько видов, отличия которых заключаются в форме и размерах. Также в некоторых ковшах есть внутренняя перегородка.
Узкие ковши, которые, как правило, используются лишь для рытья траншей. Может иметь несколько зубьев.
Специальный адаптер позволяющий использовать в работе другие агрегаты.
Гидравлический молот, предназначенный для проведения демонтажных видов работ каких-либо объектов.
Гидравлические ножницы. Применяется данный тип оборудования в таких же целях, что и молот, но особенностью этого приспособления является возможность демонтажа железных дорог, так как благодаря мощным гидравлическим цилиндрам этот тип оборудования может перекусывать рельсы. Устанавливается вместе с адаптером.
Бурильное оборудование, предназначенное для бурения на различных видах грунта. Устанавливается также с помощью специального адаптера.
Оборудование, предназначенное для рыхления грунта. В основном это однозубый рыхлитель. Все вышеперечисленные агрегаты являются лишь основным оборудованием, которое чаще всего и применяется в работе. Помимо этого имеется масса других дополнительных навесных приспособлений.

ZX270

Экскаватор ZX270-3 оборудован мощным двигателем Isuzu AH-4HK1XSA-03 с системой водяного охлаждения и рабочим объемом 5193 см3. На машине установлена стрела длиной 6200 мм. Объем ковша — 1-1,62 м3. В основе поворотного механизма аксиально-поршневой мотор, движение обеспечивает шариковый подшипник срезного типа, оснащенный зубцами. Эта мощная машина способна без труда преодолевать подъемы под углом 35°.

Технические характеристики:

объем бака — 500 л;
скорость поворота платформы — 10,7 об/мин;
радиус копания — 11270 мм;
глубина копания — 10460 мм;
высота копания — 1100 мм.

Экскаватор ZX270-3 оснащен удобной кабиной оператора. Производитель предусмотрел все самое необходимое для длительной комфортной работы человека. Пространство для ног увеличено, ход рычагов ограничен, на монитор выводятся все данные о работе систем и оборудования.

Рабочее оборудование; ходовая часть экскаватора Хитачи ZX 330

Тип рабочего ковша экскаватора Hitachi ZX 330 – это обратная лопата. Минимальная вместимость основного ковша составляет 1,15 кубометра. Максимальная вместимость основного ковша экскаватора – 1,85 кубометра. Количество зубьев на нижней режущей кромке – пять штук. Максимальная сила тяги цилиндра ковша равна 298 килоНьютонов.

Экскаватор Хитачи ZX 330 – спецтехника прежде всего землеройная, однако она может комплектоваться набором следующих инструментов, которые значительно расширяют его функциональность.

Ковш обычный имеет объём 1,15 кубометра, применяется он для рытья котлованов с выгрузкой в отвал, либо непосредственно в транспортные средства.
Ковш скальный предназначается для работы с твёрдыми породами, и снабжён для такой работы специальным усилением.
Ковш планировочный, шириной в 2,5 тыс. мм. Он используется для планировки грунта, для снятия верхнего слоя почв. К примеру, чернозёма.
Гидравлический молот – используется для разбивания и измельчения бетонных конструкций, крупных скальных глыб.
Корчеватель – используется для разрезания твёрдых пород, промёрзших грунтов.
Пятилепестковый грейферный захват – применяется для захвата металлолома, всевозможных крупносыпучих и неоднородных, рассыпающихся материалов.

Кроме ковшей, в списке наиболее часто применяемого рабочего оборудования экскаваторов Hitachi ZX330, конечно же, фигурирует гидравлический отбойный молот. Предназначен же этот спецагрегат для разрушения бетонных или же железобетонных сооружений. Используется он и в дорожно-ремонтных работах, где служит для вскрытия асфальтированного слоя дорожных участков.

Некоторые модели такого спецоборудования оснащаются также и гидравлическим ротатором, позволяющим произвести более точную и аккуратную работу. Гидравлическими ножницами также можно работать на экскаваторе Хитачи ZX330. Это оборудование является неким специализированным аналогом отбойного гидромолота, так как используется для выполнения схожих рабочих задач. Наиболее эффективным данный агрегат является при разрушении бетона, содержащего арматуру. Это объясняется тем, что гидравлические цилиндры челюстей позволяют перекусывать железные и стальные прутья. Также, как и у молота, некоторые модели имеют специальный ротатор.

Гидравлическое буровое оборудование. Данный тип рабочего оборудования для экскаваторов Хитачи ZX330 является незаменимым при произведении всевозможных бурильных работ. Однако стоит отметить, что оборудование может быть использовано и для разрыхления твердых масс грунта и скальных пород. Имеются шнеки различного диаметра и длины.

Рыхлительное оборудование используется однозубого типа. Как понятно уже из названия, такой агрегат применяется для разрыхления твердого грунта, скальных пород, а также руд и пород, содержащих разнообразные полезные ископаемые.

Разработчики данной модели уделили особенное внимание ходовой части. Её испытания производились в экстремальных условиях, при которых перепады температур являются нормальным явлением

Балки были выполнены из толстых квадратных труб металлопрофиля.

База и центральная рама также хорошо защищены от любых механических повреждений. Катки и верхние кронштейны увеличены, что положительным образом влияет на их долговечность. Единственным недостатком подобных разработок является увеличение массы спецтехники (так бывает всегда).

Для продления сроков исправной службы базовая сборка предполагается наличие 3-х защитных покрытий для гусениц. Данным решением предотвращается разделение или разрывы звеньев, особенно при выполнении различных разворотов. Ширина колеи составляет 2590 мм. Гусеничная база равна 4050 мм. Ширина башмаков гусеничной ленты составляет 600 мм. Наименьший радиус поворота платформы равен 3370 мм.

Количество катков и башмаков на каждой стороне – следующее. Поддерживающие катки – 2 шт. Опорные катки – 8 шт. Гусеничные башмаки – 45 шт. Защита гусеничной цепи – 1 шт.

Материал, который применяется для изготовления всех элементов данной спецмашины, обладает высочайшим качеством, поэтому и конечный продукт является долговечным и стойким к любым механическим воздействиям.

Особенное внимание уделено пи этом надёжности рабочего оборудования экскаватора Hitachi ZX 330 – качеству стали, всех сварных швов и функциональных узлов. Основу ходовой части представляет прочный каркас, который обладает высокой жёсткостью

Опыт работы техники в сложных условиях позволяет не беспокоиться о надёжности поворотной платформы.

Гусеничные экскаваторы серии Zaxis

Гусеничные машины средней размерной группы, полноповоротные, одноковшовые, с гидравлическим приводом исполнительного оборудования и ходовой части. Инновационные решения, примененные в разработке и производстве агрегата, позволили при малом расход горючего добиться высокой выработки, надежности и удобства в эксплуатации.

Техническая политика компании подразумевает наличие нескольких комплектаций базовой модели экскаватора в каждой весовой группе. Компания сегодня выпускает гусеничные машины таких классов:

Мини-экскаваторы
Экскаваторы среднего класса
Большие экскаваторы

Составить представление об особенностях конкретного изделия, не вдаваясь в изучение документации, покупателю поможет система индексов в обозначении агрегатов:

Три первые цифры обозначают весовую группу, массу экскаватора в центнерах.
Сочетание индексов LC подразумевает удлиненную тележку гусениц.
LD – использование схемы «прямая лопата» в установке исполнительного оборудования.
H – машина для тяжелых в разработке грунтов и скальных пород.
К – для демонтажных работ и сноса сооружений.
МТ – использована ходовая часть от машины старшей весовой группы.
USR, US, U изделие с укороченным выносом противовеса за габариты бортов платформы, небольшим выносом, «нулевым» выносом.

Как устроен экскаватор Hitachi ZAXIS

Устройство экскаватора ZAXIS: 1 – стрела и рукоять; 2 – ковш обратной лопаты; 3 – механизм выгрузки ковша; 4 – переднее стекло кабины; 5 – звездочка полотна гусеницы с узлом натяжения; 7 – силовая установка и груз противовеса; 8 – ходовая гусеничная тележка; 9 – платформа на опорно-поворотном узле; 10 – гусеничное полотно; 11 – закрытые опорные катки гусениц.

Особенности узлов и агрегатов

Силовая установка – 6-и цилиндровый дизель Isuzu с узлом турбонаддува и водяным охлаждением. Впрыск горючего в цилиндры непосредственного типа.
Гидравлическая система:Насосные установки: основная – 2 аксиальных насоса подача 2х212 л/мин; управляющий контур – шестеренчатый насос – производительность33,6 л/мин.Гидромоторы: 2 на ходовую часть; 1 на привод поворота башни.Гидроцилиндры: по одному на ковш и рукоять; 2 на стрелу.
Платформа поворотная. Рама под платформу стальная, D-образного сечения. Поворотный механизм – большеразмерный однорядный подшипник роликового типа, вращение задается гидромотором через редукторное устройство планетарного типа. Тормоз дискового типа постоянно заторможен пружинами, выключается гидравликой.
Кабина управления обеспечивает полный обзор зоны работ, защиту оператора от падающих предметов, оборудована узлами вентиляции, отопления. Кресло регулируется по всем параметрам, с амортизированной подвеской.
Гусеничные тележки и ленты гусениц. Сварные тележки с опорными и поддерживающими катками, ведущими звездочками и гидравлическими натяжными узлами. Траки шириной 600, 700, 800 мм с тремя грунтозацепами. Пальцы упрочнены термообработкой.
Ходовой механизм. Ведущие звездочки получают крутящий момент от гидромоторов через планетарный редуктор. Обеспечивается скорость передвижения 0-3,5 и 0-5,5 км/час, переключение в автоматическом режиме.
Исполнительное оборудование. Построено по схеме стрела-рукоять, предлагается нескольких типоразмеров стреловых конструкций. Верхняя и опорные части стрелы усилены кронштейнами из высокопрочной стали. Гидроцилиндры оснащены демпфирующими устройствами, снижающими ударные нагрузки, вибрацию и шум. Палец шарнира ковш-рукоять усилен термонапылением слоя карбида вольфрама. Втулки шарнирных соединений заполнены консистентной смазкой и уплотнены в заводских условиях. Применяются ковшовые устройства универсального назначения и в усиленном исполнении на объем 0,51-2,1 м3.

Стоимость Хитачи 330 и его аналоги

Цены на новый экскаватор сейчас варьируются в пределах 6 -7 млн. рублей. Стоимость подержанных машин зависит от региона, где они продаются, от технического состояния, года выпуска, и начинается от 3,5 млн. рублей. Аренда спецтехники хороша для разовых работ. Но когда ведется регулярная разработка карьера, добыча какого-либо материала, спецтехника нужна в течение всей смены и ежедневно. В этом случае для эффективной работы предприятия желательно купить такой экскаватор, как Хитачи.

К аналогам Hitachi zx 330 можно причислить:

Хитачи 200, являющийся предшественником,
усовершенствованный, модернизированный HITACHI ZAXIS 330-3.
тяжелый (45 тонн), но принадлежащий в той же весовой категории Hitachi ZX450-3.

Все они отличаются лишь весом, некоторыми техническими параметрами.

История создания

Через некоторое время после создания Hitachi Construction Machinery, были налажены партнерские отношения с такой же немало известной американской корпорацией, как John Deere. Данное сотрудничество принесло компании довольно много возможностей, включая поставку спецтехники на рынок США. В настоящее время у Hitachi Construction Machinery имеется более 30 заводов, из которых только половина располагается на территориях Японии. На этих мощностях выпускаются практически все виды современной спецтехники, однако, наибольшую прибыль производителю приносит именно экскаваторная техника. Данный вид машин в настоящее время обладает весьма большой популярностью по всему миру. Весь модельный ряд включает в себя машины, как на гусеничной платформе, так и на пневмоколесной.

Одной из наиболее мощных машин во всем модельном ряде является гусеничный экскаватор Hitachi ZX330LC. Его отличительными особенностями от других моделей является усиленная конструкция, благодаря которой допустима эксплуатация в довольно суровых производственных условиях. Помимо усиления боковых ступеней, производитель установил дополнительную защиту стрелы и опорные пластины, изготовленные из резины высокой прочности.

Стоит отметить, что данный экскаватор является представителем среднего класса спецтехники, однако, его габаритные размеры и эксплуатационная мощность силовой установки наводят некоторые сомнения насчет этого. Именно за счет этого модель Хитачи 330 является лучшей в своем классе и совершенно не имеет конкурирующих моделей.

Если взглянуть на эту машину по технической части, то экскаватор вышел довольно сложным, как в плане управления, так и в плане дальнейшего обслуживания. Но все это компенсирует устойчивость к высоким нагрузкам и проделывание довольно большого количества разнообразных работ, что обусловлено обширным набором дополнительного навесного оборудования.

Основным недостатком данного экскаватора является его неподвижность. Максимальная скорость передвижения у него составляет всего 5.5 километров в час, из-за чего техника не способна самостоятельно добираться до объектов. Для транспортировки всегда используется специальный тягач. Но опять же, это является не такой уж и большой проблемой, ведь компенсируется это весьма высокими мощностными показателями и широким спектром выполняемых задач. Помимо этого производитель наделил машину и другими положительными качествами: техника обладает довольно высоким уровнем безопасности, количество токсичных выбросов в атмосферу было снижено, ну а также машина вполне может похвастаться своей эффективностью. Экскаватор является идеальным вариантом для проделывания каких-либо работ землеройного типа с небольшими сроками сдачи объекта. Гусеничная платформа имеет оптимальные размеры, что обеспечило высокую устойчивость машины на пересеченных местностях и даже на вязких участках.

Характеристики стрел/секций 1

1. Транспортировочная длина блока	11090 мм
3. Транспортировочная высота блока	3470 мм
9. Максимальная высота среза	9870 мм
10. Максимальная высота погрузки	6830 мм
11. Максимальный вылет вдоль уровня земли	10370 мм
12. Максимальная глубина копания вертикальной стенки	5620 мм
13. Максимальная глубина копания	6850 мм
1. Транспортировочная длина блока	10970 мм
3. Транспортировочная высота блока	3230 мм
9. Максимальная высота среза	10230 мм
10. Максимальная высота погрузки	7130 мм
11. Максимальный вылет вдоль уровня земли	10900 мм
12. Максимальная глубина копания вертикальной стенки	6480 мм
13. Максимальная глубина копания	7380 мм
1. Транспортировочная длина блока	11050 мм
3. Транспортировочная высота блока	3570 мм
9. Максимальная высота среза	10620 мм
10. Максимальная высота погрузки	7500 мм
11. Максимальный вылет вдоль уровня земли	11680 мм
12. Максимальная глубина копания вертикальной стенки	7370 мм
13. Максимальная глубина копания	8180 мм

Конструкция экскаватора

Как и любая другая спецтехника, экскаватор «Хитачи» состоит из базовых частей, вырабатывающих мощность и содержащих систему управления, и навесного сменного оборудования — рабочих элементов, выполняющие рытье, дробление, захват грунта.

Базовые элементы

К ним относятся двигатель, ходовая часть и кабина оператора, управляющего машиной:

Двигатель. На экскаваторах данной серии установлен японский двигатель ISUZU AH-6HK1XYSA-01. Четырехтактный мотор оснащен шестью цилиндрами общим объемом 7,79 литра. Турбированная подача дизельного топлива и эффективное водяное охлаждение обеспечивают мощность 184 киловатта (240 лошадиных сил) при частоте оборотов 1900 в минуту. Крутящий момент составляет 783 Ньютон-метра. Все это обеспечивает 500 000 км ресурса, заложенного в мотор. Он в целом неприхотлив, способен работать практически в любом климате, хорошо переносит воздействие воды и пыли. Конструкция позволяет легко и хорошо очистить мотор.
Ходовая часть. Гусеничные траки «Хитачи» значительно повышают проходимость техники в условиях бездорожья, на неровной площадке

Это критически важно при работе в карьере, при прокладке дороги там, где раньше было только направление. Балки представляют собой трубы с квадратным поперечным сечением и защищают базу

Прочная центральная рама выдерживает значительные нагрузки. Длина ходовой части у разных модификаций составляет от 4,65 до 4,95 метров, расстояние между ее осями — от 3,7 до 4 метров. Увеличенные катки и верхние кронштейны, хотя и повышают общую массу машину, но обладают за счет размеров долговечностью.
Кабина. Рабочее место оператора выполнено с учетом современных требований эргономики, безопасности и комфорта. Кабина цельнометаллическая, что само по себе обеспечивает высокую прочность за счет отсутствия лишних соединений. Кроме того, усиленная рама надежно защищает водителя даже в случае аварийной ситуации. Панорамное остекление дает оператору полный обзор рабочего объекта и снижает риск происшествий на площадке. Сиденье плавно регулируется под рост водителя, а кондиционер и отопительная система создают в кабине комфортный микроклимат. В итоге даже при длинных сменах оператор утомляется меньше.

В водительской кабине также установлен бортовой компьютер, на жидкокристаллический дисплей которого выводятся все актуальные данные о работе экскаватора. Компьютер управляет всеми системами спецтехники, контролирует ее работу. Для продажи в России, странах СНГ и Восточной Европы бортовые компьютеры Hitachi полностью русифицируются. Оператору не нужно разбираться в иностранном меню и запоминать незнакомые слова для задания настроек экскаватора.

Назначение

Разновидность землеройных ковшей. Техника может оснащаться ковшами нескольких типов, а именно это ковш, предназначенный для рытья котлованов, ковш, предназначенный для планирования рабочей территории, ну и ковш, предназначенный для рытья траншей. Последний отличается от остальных лишь своей шириной. Такие ковши, как правило, довольно узкие. В базовой комплектации экскаватор имеет первый ковш, так как он и позволяет выполнить массу различных задач, связанных с земельными работами.
Гидравлический отбойный молот. Практически вся современная техника может оснащаться данным оборудованием. Предназначен же этот агрегат для разрушения бетонных или же железобетонных сооружений. Это как раз и является его основной задачей. Однако, отбойный молот зачастую используется в дорожно-ремонтных работах, где служит для вскрытия асфальтированного слоя дорожных участков. Некоторые модели такого оборудования оснащаются гидравлическим ротатором, позволяющим произвести более точную и аккуратную работу.
Гидравлические ножницы. Это оборудование является неким аналогом отбойного молота, так как используется для выполнения тех же задач. Наиболее эффективен данный агрегат при разрушении бетона содержащего арматуру. Это объясняется тем, что гидравлические цилиндры челюстей позволяют перекусывать железные и стальные прутья. Также как и у молота, некоторые модели имеют специальный ротатор.
Гидравлическое буровое оборудование. Данный тип является незаменимым в проделывании бурильных работ. Но стоит отметить, что оборудование может быть использовано и для разрыхления твердых масс грунта и скальных пород. Имеются шнеки различного диаметра и длины.
Рыхлительное оборудование однозубого типа. Как понятно уже из названия, такой агрегат применяется для разрыхления твердого грунта, скальных пород, ну и для разрыхления полезных ископаемых.

Hitachi zx 330 принадлежит к строительной землеройной технике средней весовой категории. Его разработчик – японская корпорация Hitachi Construction Machinery Co.Ltd. Технические характеристики экскаватора хитачи 330 определяются его мощностью, функциональными возможностями и задачами, для которых эта машина производится.

Подобная строительная спецтехника применяется на карьерах, на строительных объектах для разработки котлованов и иных углублений. Тяжелые землеройные машины действуют на разгрузочных объектах, где выполняется погрузка-выгрузка различных сыпучих материалов. Экскаватор хитачи 330 адаптирован под условия работы повышенной сложности, а по производительности может конкурировать с некоторыми машинами высокого класса.

При длине стрелы с навесом (ковшом) в 11 метров экскаватор выкапывает углубление на 7,4 метра, поднимает при необходимости грунт или иной груз на высоту 3,2 метра. Объем землеройного ковша составляет 1,15 куб. м. Большинство процессов, выполняемых экскаватором, автоматизированы.

Назначение

Разновидность землеройных ковшей. Техника может оснащаться ковшами нескольких типов, а именно это ковш, предназначенный для рытья котлованов, ковш, предназначенный для планирования рабочей территории, ну и ковш, предназначенный для рытья траншей. Последний отличается от остальных лишь своей шириной. Такие ковши, как правило, довольно узкие. В базовой комплектации экскаватор имеет первый ковш, так как он и позволяет выполнить массу различных задач, связанных с земельными работами.
Гидравлический отбойный молот. Практически вся современная техника может оснащаться данным оборудованием. Предназначен же этот агрегат для разрушения бетонных или же железобетонных сооружений. Это как раз и является его основной задачей. Однако, отбойный молот зачастую используется в дорожно-ремонтных работах, где служит для вскрытия асфальтированного слоя дорожных участков. Некоторые модели такого оборудования оснащаются гидравлическим ротатором, позволяющим произвести более точную и аккуратную работу.
Гидравлические ножницы. Это оборудование является неким аналогом отбойного молота, так как используется для выполнения тех же задач. Наиболее эффективен данный агрегат при разрушении бетона содержащего арматуру. Это объясняется тем, что гидравлические цилиндры челюстей позволяют перекусывать железные и стальные прутья. Также как и у молота, некоторые модели имеют специальный ротатор.
Гидравлическое буровое оборудование. Данный тип является незаменимым в проделывании бурильных работ. Но стоит отметить, что оборудование может быть использовано и для разрыхления твердых масс грунта и скальных пород. Имеются шнеки различного диаметра и длины.
Рыхлительное оборудование однозубого типа. Как понятно уже из названия, такой агрегат применяется для разрыхления твердого грунта, скальных пород, ну и для разрыхления полезных ископаемых.

Ходовая часть

Разработчики уделили особое внимание ходовой части. Испытания ее производились в экстремальных условиях, когда перепады температур являются нормальным явлением

Балки выполнены из квадратных труб и защищают базу машины. Центральная рама также защищена от повреждений. Катки и верхние кронштейны увеличены, что положительно влияет на их долговечность. Единственным недостатком таких разработок является увеличение массы техники.

Для увеличения срока службы базовая сборка предполагает наличие трех защитных покрытий для гусениц. Они предотвращают разделение или разрывы звеньев, особенно при разворотах.
