Какое масло лить и когда?
Как понятно из принципа работы, жидкость выполняет в системе ГУР главную роль. А это значит, она постепенно деградирует (теряет свойства) и требует замены.
Помимо основной работы, гидравлическая жидкость выполняет еще несколько важных функций:
- Смазывает все элементы гидравлической системы;
- Уменьшает трение (а значит, и износ) между движущимися деталями;
- Защищает металлические детали от коррозии;
- Охлаждает систему ГУР, которая греется во время работы;
- Продлевает срок службы резиновых уплотнителей, не дает им «задубеть» и растрескаться.
Когда присадки и активные компоненты жидкости срабатываются, начинаются проблемы: окисление масла, коррозия деталей, протечки.
Для гидроусилителя есть четыре типа масел:
- Универсальная жидкость ATF, которая применяется и в АКПП, и в ГУР;
- Специализированное масло только для гидроусилителя, маркируется PSF;
- Жидкости для ГУР, одобренные большинством крупных автопроизводителей, универсальные, обозначаются Multi HF;
- Dexron – бренд трансмиссионных жидкостей, принадлежащий концерну GM.
При выборе масла необходимо ориентироваться на рекомендации автопроизводителя, указание из сервисной книжки всегда будет выбором №1. Если нет возможности использовать то, что советует инструкция, масло подбирают по техническим характеристикам.
Базовая основа. Как и моторное масло, жидкость ATF (PSF) может делаться на минеральной, полусинтетической или синтетической основе. Выбирать нужно тот тип основы, который рекомендован для данной модели автомобиля, нельзя лить синтетику туда, где должно быть минеральное масло. Причина – возможное несоответствие химического состава жидкости и, например, металла отдельных элементов системы или резиновых уплотнителей, из-под которых синтетическое масло будет подтекать.
Цвет. Жидкости ATF для ГУР бывают красными, желтыми и зелеными. Причем в каждом цвете могут выпускаться и минеральные, и синтетические масла. Цветовая градация больше ориентирована на маркетинговые приемы, чтобы разделить продукцию разных производителей:
- Красные жидкости – как правило, это продукция Dexron концерна GM, однако можно встретить красные трансмиссионные масла других производителей, в том числе крупных брендов Motul, Shell, ZIC и т.д.;
- Желтые масла – продукция концерна Daimler специально для автомобилей Mercedes. Они тоже бывают и минеральные, и синтетические, в зависимости от того, в какой именно автомобиль должны заливаться;
- Зеленые – масла «широкого профиля», достаточно универсальные. Однако и они делаются на разных типах базовой основы. Применяются в автомобилях концерна BNW, VAG, Bentley, Ford, Peugeot/Citroen, а также в трансмиссиях ZF.
При выборе масла ориентируются в основном на производителя, состав базы, цвет, маркировку.
Периодичность замены жидкости в ГУР
Это больной вопрос многих автомобилей – святая уверенность их владельцев в том, что все жидкости, кроме моторного масла, залиты «навсегда» и не требуют замены. Ну, антифриз еще меняют, а если на СТО мастер хорошенько припугнет, то и проверяют уровень масла в трансмиссии. Но ГУР остается с тем, что залито с завода.
И это неправильная политика для того, кто собирается ездить на своей машине долго и счастливо. Поскольку присадки, как мы уже говорили, деградируют от нагрева и трения, гидравлическая жидкость постепенно теряет свои качества.
Как проверить, что пора менять масло? Достаточно заглянуть в расширительный бачок: вынуть фильтр и убедиться, что количество налета и осадка на нём не оставляет надежд на долгую жизнь гидравлической жидкости. Грязь и осадок – результат выработки активных компонентов, после чего масло значительно хуже защищает систему от износа и коррозии.
Меняют масло и когда появляются первые признаки неисправности в гидроусилителе. Тяжелый ход руля, шум насоса во время работы – признаки того, что жидкости недостаточно и появились воздушные пробки, а значит, пора ее менять или доливать.
Как доливать масло в ГУР?
Тут вопрос не в последовательности действий, а в принципе выбора масла. При доливе нужно руководствоваться таким принципом:
- Нельзя смешивать разные базовые основы. К минералке доливаем минералку, к синтетике синтетику. С разными базами идут и разные присадки, и при неправильном доливе получается адская смесь, компоненты которой вступают в реакцию друг с другом;
- Лучше всего доливать цвет в цвет;
- Смешивать жидкости разного цвета можно, но только желтые с красными, и только с учетом основы.
- Зеленые масла не смешивают с другими, их компоненты несовместимы.
А алгоритм замены или доливки масла ГУР пошагово, показан на коротком видео ниже.
Устройство и назначение
ГУР монтируется на рулевой механизм любого типа. Большая часть легковушек комплектуется устройством реечного типа. В таком случае схема ГУРа будет следующей:
- бачок, для залива технической жидкости;
- маслонасос;
- золотниковый распределитель;
- гидроцилиндр;
- соединительные шланги.
Главная функция гидроусилителя – упрощение рулежкой для обеспечения комфорта водителя. Управлять автомобилем с ГУРом очень легко и просто. К тому же автовладельцу не нужно для совершения маневра выполнять полных 5-6 оборотов в сторону поворота. Это очень актуально в плотном городском режиме или на загруженных улицах.
Читайте наc:
Бачок
В бочок заливается техническая жидкость. Также здесь установлен специальный щуп, с помощью которого можно контролировать уровень масла, и фильтрующий элемент. Техническая жидкость смазывает трущиеся пары механизмов, с его помощью также передается усилие от насоса к гидроцилиндру. Для защиты от грязи и металлической стружки, которая образуется в процессе эксплуатации, внутри бачка установлена сетка. Если бак выполнен из полупрозрачного пластика, то проверить уровень жидкости можно визуально. В противном случае это делается с помощью щупа.
В некоторых транспортных средствах уровень жидкости в бачке ГУРа можно проверить только после того, как будет запущен силовой агрегат (на короткое время), либо после вращения рулевым колесом несколько раз в разные стороны, когда машина работает на холостом ходу. На щупе или внутри резервуара можно увидеть специальные насечки. Они отражают уровень жидкости, как для «горячего» мотора, так и для «холодного». Также здесь присутствуют о и «Max».
Насос
Основная функция насоса в устройстве ГУРа – это поддержание необходимого давления для циркуляции масла. Он располагается на блоке цилиндров силового агрегата. В действие насос приводится с помощью приводного ремня. Конструкции устройства могут быть разнообразные. Чаще всего в современных машинах встречаются лопастные насосы. У них достаточно высокие КПД и износоустойчивость. Само устройство представляет собой вращающийся ротор с лопастями, помещенный в металлический корпус. В процессе работы лопасти захватывают рабочую жидкость, передавая ее под давлением в распределитель. Затем она поступает в сам гидроусилитель. Масляные насосы бывают двух типов:
- регулируемые – они поддерживают постоянное давление за счет изменения производительной части;
- нерегулируемые – давление поддерживается с помощью редукционного клапана.
Создаваемое насосом давление в системе может достигать 100-150 бар.
Распределитель
Распределитель отвечает за направление потоков рабочей жидкости в нужную полость гидроцилиндра или обратно. Данное устройство находится на элементах рулевого привода либо на рулевом валу. Распределитель состоит из вала, поворотного золотника и торсиона. Он может быть осевым и роторным. В первом случае золотник перемещается поступательно, во втором – просто вращается.
Гидроцилиндр и соединительные шланги
Гидроцилиндр встроен напрямую в рейку. Он состоит из штока и поршня, которые перемещают рейку под действием давления жидкости. Для циркуляции масла между элементами используются специальные соединительные шланги низкого давления.
Причины попадания воздуха
В большинстве случаев воздух попадает в гидросистему в тот момент, когда осуществляются мероприятия по техобслуживанию авто. Например, когда заменяют жидкость в гидросистеме. Чтобы избежать завоздушенности, специалисты советуют заливать смесь со скоростью приблизительно 5,5–6 л/мин.
Если при замене образовалась пена или пузырьки в распределительном бачке, тогда нужно дать жидкости отстояться не менее 20–30 минут, чтобы воздух полностью вышел. Ещё одной распространённой причиной попадания воздуха считается износ патрубков высокого давления. Чтобы выгнать воздух из ГУР в подобной ситуации необходимо полностью заменить непригодные элементы.
Принцип действия
Электрогидравлический тип усилителя рулевого управления устроен так, что во время движения он работает в различных режимах. В то время, когда машина движется прямо, гидравлическая система обеспечивает циркуляцию жидкости в трубопроводе. Это нужно для, чтобы жидкость была нужной температуры и нужного химического состава.
В тот момент, когда водитель начинает поворачивать, в этой системе происходит следующее.
- Во-первых, закручивается торсион, который открывает каналы для поступления жидкости в них.
- Во-вторых, жидкость перетекает в открывшуюся часть, а из закрывшейся части перетекает обратно в распределительный бачок.
- В-третьих, во время поступления жидкости поршень перемещает рулевую рейку.
- В-четвертых, за счет вышеперечисленных действий в системе появляется дополнительное усилие, которое способствует повороту колес.
Главная особенность этого типа усилителя заключается в том, что он работает даже тогда, когда машина стоит на месте или с выключенным зажиганием. Дело в том, что усилие создается специальным насосом. Отличие работы системы во время движения и когда автомобиль стоит на месте заключается лишь в том, что насосу приходится прилагать большие усилия, чтобы облегчить усилия, которые приложит водитель, чтобы провернуть руль.
Бачок ГУР
Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.
В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.
На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».
1. Общий принцип работы ГУР.
В связи с тем, что на ресурсе есть информация по заливке жидкостей в ГУР, решил, что будет нелишне осветить также принцип работы и устройство гидроусилителя руля. В общих чертах, поскольку у каждой конструкции могут быть (и есть) свои особенности, за которыми нужно идти в документацию на агрегат. Нам эти особенности без надобности, поэтому ограничусь общими чертами и базовыми принципами, опуская лишние подробности. Итак, для чего нам нужен гидроусилитель руля? Для снижения усилия, прикладываемого к рулю для поворота колёс. Достигается это путём создания давления в системе, которое и передаётся на рулевую рейку через гидравлическую жидкость. Жидкости, как известно, славятся своей несжимаемостью, а значит в системе не будет лишних потерь времени и сил. Поэтому очень большой процент усилителей мощности является гидравлическим, и это не только в автомобилях. Кроме ГУРа в авто ставят ещё электрический усилитель руля, который имеет ряд преимуществ, но и не лишён недостатков относительно гидроусилителя (как например, неспособность выдавать большую мощность и перегрев электродвигателя при длительной работе (долгая рулёжка по бездорожью, например). Так что для грузовиков и нормальных внедорожников ГУРы являются стандартом.
Принцип работы ГУР
Если автомобиль находится без движения, двигается прямо, насос перекачивает вхолостую гидравлическое масло внутри системы. Когда рулевое колесо приходит в движение, начинает закручиваться торсион, а золотник поворачивается относительно гильзы распределения. Одновременно открываются соединительные шланги, по которым масло из бачка попадает в определенную камеру в силовом цилиндре (это зависит от того, в какую сторону маневрирует автомобиль под действием поворота руля). А из другой камеры одновременно по открытым протокам гидравлическое масло попадает в бачок. Поршень цилиндра перемещает рулевую рейку, с одновременной передачей усилия рулевым тягам, поворачивающим колёса.
Если авто маневрирует на невысокой скорости, то КПД гидроусилителя руля максимален. Это достигается возрастанием количества оборотов электродвигателя насоса. Увеличение его производительности способствует интенсивному притоку гидравлической жидкости в цилиндр и сила, прикладываемая к повороту руля, уменьшается в разы. Повышение скорости движения машины снижает частоту вращения электродвигателя, при этом в действие вступает электромагнитный клапан, который уменьшает проходимость каналов гидросистемы, а для поворота руля приходится прикладывать больше усилий.
Как это работает?
Гидроусилитель руля (ГУР)
Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.
Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.
Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.
Преимущества ГУР
- Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
- Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
- Вышеупомянутая невысокая стоимость.
Недостатки ГУР
Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:
- В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
- ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
- Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
- В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
- Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.
Исполнительный (распределительный) механизм
Он выполнен единым целым с корпусом рулевой рейки. К нему подводятся шланги от насоса ГУР. От него трубками или шлангами передается давление жидкости к гидроцилиндру рейки.
Внутри него находится два вала – распределительный и торсионный. На последнем закреплен поворотный золотник. Торсионный вал отличается определенной гибкостью. При вращении «баранки» он закручивается, причем рейка остается неподвижной. При закручивании вала в корпусе распределительного механизма открываются определенные полости. Через них давление жидкости давит на ту или другую сторону гидравлического цилиндра усилителя. Происходит его смещение и движение рулевого механизма в нужном направлении.
Вращение торсиона относительно распределительного вала ограничено стопором. Он позволяет торсионному валу незначительно двигаться относительно распределительного вала. Если насос ГУР не работает, и нет давления жидкости, стопор дает возможность водителю вращать колеса без участия гидравлического усилителя.

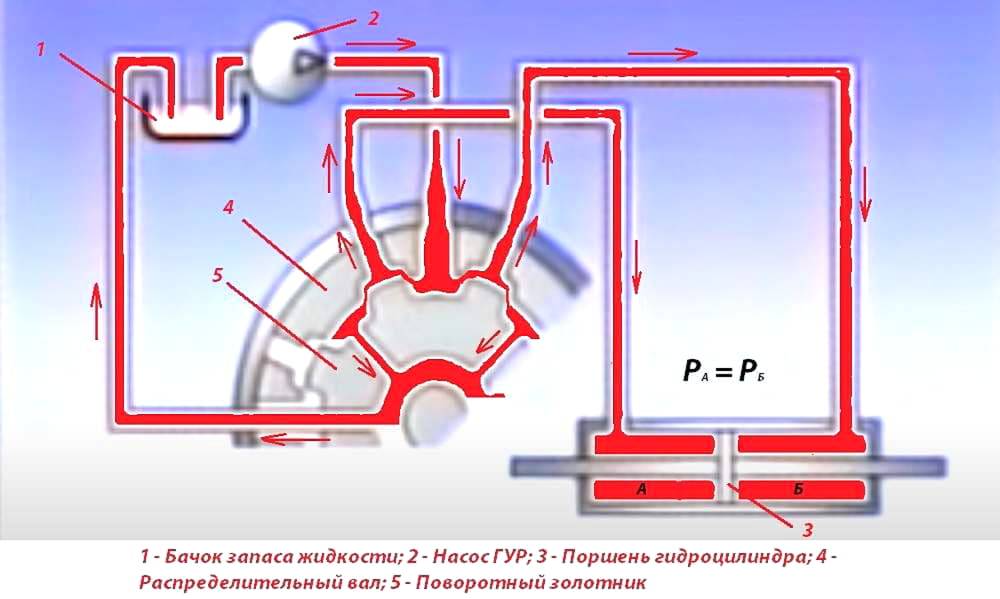

Разберем схему работы распределительного механизма гидроусилителя руля. Существует три его положения – нейтраль, когда колеса прямо или рулевое колесо неподвижно, поворот влево и вправо.
Нейтральное положение
Условно говоря, в таком положении золотника распределительного механизма сливные и напорные отверстия остаются приоткрытыми. Жидкость от насоса ГУР равномерно поступает в обе полости цилиндра, часть её сливается обратно в бачок. С двух сторон гидроцилиндра создается одинаковое давление, поршень остается в нейтральном положении.

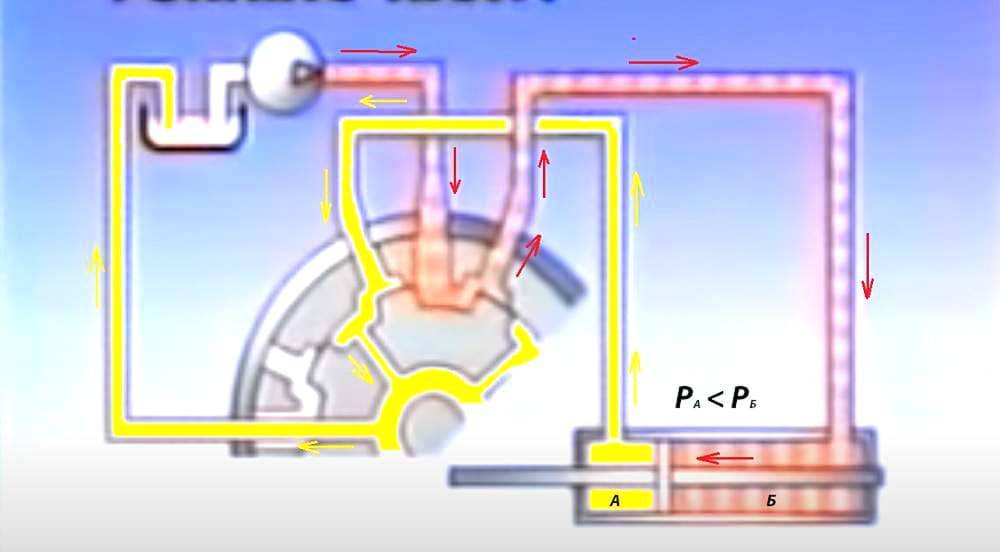

Поворот влево
Поворачивая руль влево, закручиваем торсион. Проходное сечение между валом распределителя и поворотным золотником, внутри которого помещен торсион, увеличивается. Через открытую полость жидкость устремляется в левую часть гидравлического цилиндра, на схеме показано красным цветом. С той стороны повышается давление, цилиндр смещается вправо, увлекая за собой рейку, колеса поворачивают влево.
В этот момент в противоположной стороне цилиндра находится жидкость, которую нужно куда-то слить, потому что для её сжатия понадобится дополнительная сила и водителю тяжело повернуть руль влево. В этот момент в распределительном механизме открываются сливные полости, обозначенные желтой стрелкой. Она через них сливается обратно в расширительный бачок ГУР.
Если перестают вращать руль, вал распределительного механизма возвращается в нейтральное положение. Проходные сечения между валом распределителя и золотником становятся первоначальными. Гидравлическая схема гидроусилителя рулевого управления возвращается в исходное состояние, давление в обеих полостях цилиндра уравнивается, поршень прекращает движение.

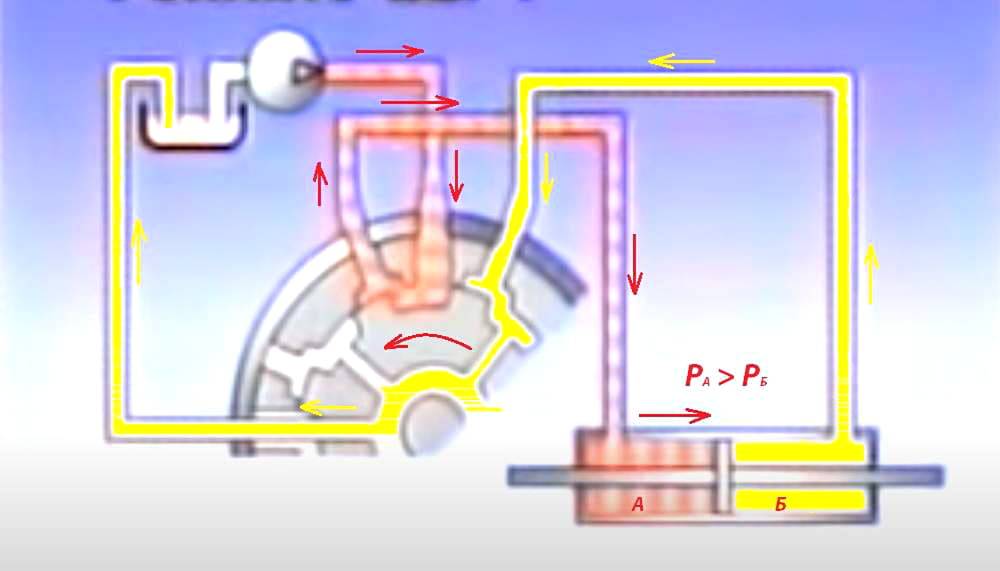

Поворот вправо
Аналогичным образом происходит при повороте вправо. Золотник поворачивается в правую сторону относительно распределительного вала. Увеличиваются зазоры проходных сечений, жидкость поступает в правую часть цилиндра. Одновременно, через открытые сливные полости, она сливается из левой полости гидроцилиндра. Поршень двигается влево вместе с рейкой, осуществляется поворот колес в правую сторону.
Повернув «баранку» на определенный угол, и прекратив её вращение, вал распределительного механизма возвращается в нейтральное положение относительно золотника. Размеры проходных сечений возвращаются в исходные значения. Схема гидравлического усилителя переходит в начальное состояние, поршень перестает двигаться.
Описание ЭУР
Конструкция устройства
ЭУР использует небольшой электродвигатель. Он создает дополнительное усилие на рулевом валу при повороте. Благодаря этому, удалось уменьшить размеры рулевых колес в автомобилях. Первыми такую новинку оценили по достоинству водители грузовиков, сегодня она есть на почти любом легковом автомобиле.
Сама система состоит из нескольких основных элементов:
- электромотор бесщеточного типа;
- датчики угла поворота руля;
- крутящий момент;
- управляющий блок;
- сервопривод.
Именно они являются основными элементами, которые входят в электроусилитель руля. Но сама конструкция несколько шире и о ней будет рассказано ниже, сразу после функций, а также плюсов и минусов системы.
Функции, плюсы и минусы
Установка устройства в ВАЗ 2110
Конкурентом данной системы является гидроусилитель и электрогидроусилитель. Разница между ЭУР и ГУР: если ЭУР поломался — ничего страшного не произойдет, но вот при поломке ГУР нужно снять ремень, а в некоторыx авто это невозможно сделать. Но если проеxать без масла, насос придется заменить.
ГУР и ЭУР они имеют явные минусы. Так, нельзя держать колеса в крайнем положении больше 5 секунд, иначе перегрев. А еще требуется периодическое обслуживание. Ну, и наконец на высоких скоростях информативность руля снижается.
А вот электромеханический усилитель, он же ЭУР и ЭМУР, обладает такими плюсами, как:
- надежность;
- экономичность;
- компактность;
- изменение усилия в зависимости от условий движения.
Основным минусом является то, что он практически не поддается замене отдельных узлов. При их полном выходе из строя, придется менять всю систему, а это достаточно дорого.
Что касается функций, то она, по сути, одна – облегчить управление автомобилем, взяв на себя часть необходимого усилия. С таким устройством автомобиль становится значительно более послушным даже в сложных условиях. Подробнее об устройстве вы узнаете в видео ниже (автор ролика — Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).
Конструкция и принцип работы
На машинах разного типа электроусилитель рулевого управления может устанавливаться в различных местах.
Так, на небольших автомобилях, которым не требуется особо сильного воздействия, система ставится непосредственно в рулевую колонку. Устройство размещается прямо в салоне под колесом управления, там же и все датчики. Такое положение защищает электрический усилитель руля от грязи и других воздействий.
Рекомендуем: Сколько прослужит автомобильный аккумулятор?
На машинах среднего класса система располагается на рулевой рейке. Усилие же передается через шестерню. Такая система несколько менее надежна, но широко распространена.
Внедорожники и микроавтобусы же требуют установки системы на параллельноосевой конструкции. При этом передача усилия от электродвигателя осуществляется при помощи зубчатоременной передачи, а также механизма из винта и гайки на циркулирующих шариках. При этом ремнем вращается гайка, та передает усилие шарики, от которых оно переходит рулевой рейке.
Основной принцип работы электроусилителя руля – передача дополнительного воздействия с целью облегчения управления автомобилем.
1. Устройство для небольших машин
2. Конструкция для среднего класса авто
3. Конструкция на автобусах и внедорожниках
История создания гидроусилителя руля
К концу 30-х годов на карьерные самосвалы ставили первые усилители рулевого управления. В начале ими были пневмоусилители, они запитывались через компрессор уже существующей системы пневматических тормозов. Однако гидравлика, являясь дороже и сложнее пневматики, выполняла работу точнее и тише
Ее и взяли во внимание конструктора легковушек. Американцы (главные ценители комфорта) первые выпустили серийный ГУР
Первый автомобиль, который имел в стандартной комплектации гидравлический усилитель руля это Chrysler Crown Imperial (1951 г.). Европа в 1954 году поставила гидроусилитель на Citroen DS 19.
Периодичность замены жидкости в ГУР
В теории рабочая жидкость гидроусилителя не находится под агрессивным воздействием высоких температур, как в моторе или коробке передач. Некоторые водители даже не задумываются над периодической заменой масла в этой системе, кроме тех случаев, когда выполняется ремонт механизма.
Несмотря на это, производители рекомендуют периодически менять масло для ГУР. Конечно, нет жестких границ, как в случае с моторным маслом, но этот регламент зависит от интенсивности работы механизма.
Если машина проезжает около двадцати тысяч километров в год, то жидкость можно менять не чаще раза в три года. Причинами периодической замены жидкости являются:
- Незначительный, но все же нагрев масла во время циркуляции по магистрали;
- Естественное старение продукта;
- Появление посторонних частиц из-за выработки, образующейся в результате трения металлических деталей (проблема возникает, если механизм изготовлен из некачественных материалов).
Если при проверке уровня масла в бачке автовладелец слышит запах горелого масла, значит оно уже старое, и его необходимо заменить.
Вот короткое видео о том, как правильно выполняется данная работа:
Как заменить жидкость гидроусилителя руля
Watch this video on YouTube
