Принцип работы и способы ремонта главного цилиндра сцепления для УАЗ

Главный цилиндр сцепления

В автомобиле все механизмы имеют органы воздействия и органы управления, не является исключением и система сцепления машины. Она нужна для того, чтобы на короткое время отсоединить КПП от мотора и переключить скорость. Принцип работы основан на том, что водитель, нажимая на педаль, отсоединяет механизм переключения передач от мотора внутреннего сгорания. После того, как педаль отпущена, диск снова соединяет мотор и КПП, и машина начинает движение или ускоряется. Для того, чтобы водитель не прилагал усилия к педали, был разработан дополнительный усилитель педали сцепления. Основной частью этого механизма является главный цилиндр сцепления.

Устройство

В основной состав входят:

  • бачок, в него заполняется жидкость, чаще всего тормозная, она нужна, чтобы передать давление с педали на диск;
  • главный цилиндр сцепления;
  • рабочий цилиндр сцепления;
  • педаль;
  • трубопровод.

Главное, что должно работать в этой системе, – это рабочий цилиндр сцепления, именно с его помощью отводится диск сцепления от мотора.

Главный цилиндр сцепления может быть нескольких видов, но главная задача и принцип работы остаются неизменными во всех вариантах. Итак, каждый главный цилиндр содержит следующие элементы:

  • толкатель, он связывает педаль и механизм;
  • главный цилиндр;
  • поршень;
  • пробки и пружина.

Для того, чтобы наглядно рассмотреть устройство этого прибора, можно найти схему в Интернете. Рассмотрев схему, становится ясным, что основную часть цилиндра заполняет жидкость, которая в любой момент может отодвинуть диск сцепления от мотора. Жидкость хранится в верхней части, это нужно, чтобы жидкость без труда попадала внутрь и постоянно был запас рабочей жидкости. Когда педаль отпущена, между соединителем педали с цилиндром и поршнем образовывается пространство, через которое жидкость из системы попадает в устройство. Помимо области для ее хранения в главном цилиндре предусмотрена специальная зона. Во время нажатия на педаль в рабочей зоне происходит движения поршня, и устройство главного цилиндра сцепления передает усилие на рабочий цилиндр сцепления. Такая конструкция помогает дать необходимые усилия, которые требуются, чтобы диск смог отодвинуться от двигателя, не используя усилия человека. Когда водитель отпускает педаль, поршень возвращается на место за счет сжатия пружины.

Неисправности

Хоть механизм и кажется на первый взгляд простым и понятным, в нем все-таки происходят сбои. К сожалению, разработчики не придумали еще ни одной системы, которая не выходила бы из строя. Чаще всего сцепление перестает работать по двум причинам.

  • Первая причина – это недостаточное количество жидкости в трубопроводе. В этот момент педаль сцепления будет просто проваливаться, а эффекта ждать следует с задержкой. В этом случае надо долить жидкости в трубы, а лучше слить старую и залить полностью новую.
  • Вторым минусом считается попадание воздуха в трубопровод системы. На самом деле произойдет то же самое, что и в первом случае, только здесь для того, чтобы избавиться от этой проблемы, потребуется внимательно осмотреть весь трубопровод системы или соединения. После того, как будет найдена течь, ее нужно немедленно устранить.

Чтобы устранить вторую причину, можно отогнать машину в автосервис. Но если есть желание самостоятельно отремонтировать эту неисправность, то тут ничего трудного нет. Первым делом нужно осмотреть весь трубопровод системы и все соединения, обнаружив течь, ее нужно немедленно устранить. Делать это можно несколькими способами.

  1. Первый способ – это сварка, подойдет тогда, если трубы выполнены из металла. Сварка бывает нескольких видов, какой тип использовать, зависит напрямую от металла, из которого изготовлены трубы.
  2. Второй способ — это промазать герметикой. Этот способ подойдет, если течь обнаружена в местах стыка.

Устранив все недочеты по герметичности труб, требуется заменить тормозную жидкость в трубах. Это нужно для того, чтобы система работала в нужном режиме.

Резюме

Все системы автомобиля имеют ряд достоинств и недостатков. К сожалению, некоторые системы невозможно убрать из автомобиля, потому что машина перестанет ездить. Система сцепления не относится к таким, но если убрать механизм гидравлического сцепления, то на педаль придется нажимать в несколько раз сильнее. Поэтому водители просто ухаживают за этим механизмом для того, чтобы не менять его. Эта система содержит в себе много важных элементов, основными из которых являются главный цилиндр и рабочий цилиндр сцепления.

Советы и рекомендации

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

При этом для нормальной работы не только тормозов, но и сцепления, важно, чтобы уровень ТЖ всегда был в норме. Определяется уровень по бачку на главном цилиндре сцепления

В случае понижения  жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5).

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Еще в отдельных случаях при разборке и дефектовке специалисты находят песок в приводе сцепления. Если просто, в тормозной жидкости появляется характерный осадок, который похож на мелкие частицы песка. На самом деле это не песок, а продукты, которые образуются в результате воздействия электричества на тормозную жидкостью.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой  электрический потенциал. Это приводит к образованию осадка

Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра

Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

С учетом вышесказанного становится понятно, что своевременная замена тормозной жидкости позволяет значительно увеличить срок службы деталей тормозной системы и системы гидропривода сцепления

Важно понимать, что в ТЖ активно накапливается влага, антикоррозийные добавки срабатываются, скапливается осадок, повышается степень агрессивности к резиновым деталям и т.д.. По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс

км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс. км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.

Главный цилиндр сцепления уаз буханка 409 двигатель замена

Некоторое время назад, заметил что сцепление стало буксовать и буквально через неделю после этого буханка почти перестала ездить, трогалась с большим трудом, больше 70 не разгонялась. И решил я тогда сцепление поменять. Сказано — сделано.

В субботу утром быстренько снял карданы, тяги, и др. Сначала снял РК, потом КПП,

Сгонял в магазин, купил новый диск Weber.

На следующий день, в воскресенье, начал собирать обратно, поставил сцепление (это не сложно — в комплект входила штука для центровки диска). Собрал вместе РК и КПП. В книжке написано было проверьте как включаются передачи после сборки, но я этого не сделал, и как оказалось зря.

Потом начал устанавливать КПП и РК на место. Поднимал КПП и РК с помощью лент с трещетками которыми груз закрепляют, остальное описать невозможно.

Оказалось, что рецепт установки КПП прост — «залезаешь под автомобиль, три часа оттуда громко материшься и коробка на месте». Прикрутил КПП и опоры, на этом закончилось воскресенье.

Потом на неделе собрал остальное, залил масло и вроде все…

Попереключал передачи — все норм. Завел двигатель — передачи не переключаются… и понижайка не переключается… На следующий день, заменил жидкость в системе сцепления, подрегулировал свободный ход педали сцепления. После этого передачи на включенном двигателе стали включаться. «Ну наконец-то, все нормально» — подумал я. закинул в кузов все вещи и начал движение. И тут оказалось что буханка двигается только на пониженной передаче, нейтраль в РК не включается.

На следующий день(это была снова суббота), вечером, быстренько снял РК и оказалось что когда собирал РК и КПП шестерня включения прямой и пониженной передачи выпала из вилки… Поправил вилку, включил на РК прямую передачу тогда шестеренка вилкой прижата и не болтается. И начал устанавливать РК на место. Заняло это часа 3, долго не мог попасть штоком переключения в отверстие в кронштейне, пришлось открутить опору. Перед установкой поменял прокладку и намазал герметиком. Через 3 часа РК удалось поставить. Остальное уже мелочи. В субботу ночью удалось начать движение. Замена сцепление заняла больше недели… (наш девиз «слабоумие и отвага»)

Сцепление служит для кратковременного отсоединения вала двигателя от коробки при переключении передач и плавного присоединения при трогании с места.

Автомобили УАЗ буханка или официально УАЗ-452 укомплектованы заводом изготовителем сухим механизмом с одним диском. Данное устройство имеет гаситель крутильных колебаний.

Устройство обеспечивает передачу крутящего момента от силового агрегата на трансмиссию усилием 17 кг/см.

Обслуживание и ремонт тормозной системы

Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.

Причина проблемы может быть разная:

  • в контур попал воздух;
  • нарушена целостность и герметичность трубопровода;
  • не долита вовремя жидкость;
  • выход из строя механизмов контура.

Как прокачать тормоза

После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.

Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:

  • Доливают в бачок до о или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
  • Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
  • Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.

Как развести колодки

Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.

Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:

  1. С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
  2. Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
  3. Зафиксировать положение и повторить операцию на остальных колесах.

Замена колодок

Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.

После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:

  • отворачивают тормозной барабан;
  • убрав защитный колпачок, разводят колодки и достают стяжную пружину;
  • нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
  • достают опорный палец, втулку и снимают колодку.

На некоторых моделях передние колодки длиннее задних.

Как подтянуть «ручник»

Регулировка ручного тормоза УАЗа производится в следующем порядке:

  1. Заднее колесо автомобиля вывешиваем.
  2. Рычаг переключения передач устанавливаем в нейтральное положение.
  3. «Ручник» полностью опускаем.
  4. Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
  5. Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
  6. Переходим к приводу, откручиваем, вынимаем шплинт.
  7. Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.

Затяните ручник и попробуйте — на уклоне в 20-30º автомобиль должен стоять.

Замена и ремонт главного тормозного цилиндра

Перед ремонтом ГТЦ нужно откачать жидкость из обоих бачков, которые расположены на нем. Это можно сделать 20-кубовым шприцем. С помощью отвертки откручиваем емкости и убираем.

Ключом на 17 отворачиваем патрубки, при этом обязательно придерживаем вторым ключом (12) гайки на трубках. Усилий не прикладывать, так как медь легко трескается.

После этого снимаем и чистим сигнальное устройство. Отсоединяем цилиндр от вакуума, вынимаем стопорную шайбу с одной стороны и откручиваем торцевую гайку с другой. Достаем внутренности ГТЦ. Осматриваем внутреннюю поверхность на предмет царапин. Меняем ремкомплект и собираем в обратной последовательности.

Если проверка работоспособности показала, что устройство легче заменить, то снимаем старое, не разбирая, устанавливаем купленное. Заливаем жидкость и прокачиваем систему. Перед установкой можно предварительно заправить бачки и вручную «погонять» поршень.

Блог про Уаз

На автомобилях Уаз установлен гидравлический привод выключения сцепления состоящий из главного и рабочего цилиндров, педали сцепления, трубки и шланга. Гидравлический привод выключения сцепления обеспечивает передачу усилия от педали к вилке выключения сцепления.

Гидравлический привод выключения сцепления Уаз, принцип работы.

При нажатии на педаль сцепления поршень главного цилиндра перемещается, перекрывает компенсационное отверстие и вытесняет жидкость через трубопровод в рабочий цилиндр. Поршень рабочего цилиндра через шток воздействует на наружное плечо вилки выключения сцепления.

Вилка перемещает подшипник выключения сцепления по направляющей втулке. Подшипник отжимает диафрагменную пружину и нажимной диск перестает прижиматься к маховику. Сцепление оказывается выключенным.

Обслуживание гидравлического привода выключения сцепления Уаз.

Обслуживание привода выключения сцепления заключается в поддержании уровня рабочей жидкости в бачке главного цилиндра гидропривода, прокачке привода или замене в нем рабочей жидкости и регулировке педали сцепления. Уровень жидкости в бачке гидропривода сцепления должен быть на 15-20 мм ниже его верхнего края.

Прокачка гидропривода сцепления Уаз для удаления воздуха из системы.

На необходимость прокачки сцепления указывает мягкость педали и неполное выключение сцепления, что в большинстве случаев означает наличие воздуха в системе гидропривода. Прокачка системы производится через перепускной клапан рабочего цилиндра выключения сцепления аналогично прокачиванию гидропривода тормозов. Прокачку сцепления удобнее проводить вдвоем.

— заполните бачок главного цилиндра рабочей жидкостью до нормального уровня; — снимите защитный колпачок с головки перепускного клапана рабочего цилиндра и наденьте на головку резиновый шланг; — погрузите свободный конец шланга в сосуд емкостью не менее 0.5 литра, заполненный на половину высоты рабочей жидкостью; — создайте в системе давление, резко нажав 4-5 раз с интервалом 1-2 секунды на педаль сцепления; — удерживая педаль, отверните на 1/2-3/4 оборота перепускной клапан, следя за тем, чтобы свободный конец шланга оставался погруженным в жидкость; — жидкость с пузырьками воздуха из системы будет выходить в сосуд; — после того как истечение жидкости в сосуд прекратится, заверните перепускной клапан до отказа при нажатой педали сцепления; — проверьте наличие жидкости в бачке главного цилиндра, не допускайте во время прокачки обнажения дна в бачке, в противном случае в систему снова попадет воздух; — повторяйте указанные выше операции до тех пор, пока из шланга не прекратится вытекание жидкости с воздухом; — снимите с головки перепускного клапана шланг и наденьте защитный колпачок; — долейте жидкость в бачок до нормы и закройте его крышкой.

Нельзя доливать в бачок жидкость вытекающую при прокачке, так как в ней содержится воздух. Эту жидкость можно использовать только после ее отстаивания в течение суток и фильтрации.

Замена рабочей жидкости в гидроприводе выключения сцепления Уаз.

В гидроприводе выключения сцепления используется тормозная жидкость SAE 1703F DOT-4. Эта жидкость гигроскопична и быстро впитывает влагу из воздуха. Сконденсировавшаяся в главном и рабочем цилиндрах вода вызывает коррозию деталей и последующий отказ гидропривода, поэтому рекомендуется заменять рабочую жидкость раз в год независимо от пробега. По рекомендации автозавода рабочую жидкость в гидроприводе выключения сцепления необходимо заменять через каждые два года.

Порядок замены рабочей жидкости в гидроприводе выключения сцепления такой же, как и при прокачке привода для удаления воздуха. Отличаются они тем, что прокачка прекращается после выхода из системы всей жидкости с воздухом, а замена — после полного вытеснения старой жидкости новой, о чем сигнализирует вытекание из шланга чистой жидкости без пузырьков воздуха.

Гидравлический привод выключения сцепления Уаз, оценка технического состояния деталей.

Оценка технического состояния деталей гидропривода сцепления производится после его снятия и разборки :

— Все резиновые уплотнительные манжеты деталей и узлов привода сцепления должны быть мягкими и эластичными. Затвердевшие, разбухшие манжеты или имеющие на рабочих поверхностях надрывы и трещины — заменяются.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

  • диск нажимной (корзина),
  • диск сцепления(ведомый),
  • подшипник выжимной,
  • вилка привода подшипника выжимного,
  • система привода,
  • педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

  • главный цилиндр,
  • рабочий цилиндр,
  • педаль,
  • трубка,
  • шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

  • меньшая масса деталей,
  • меньший размер деталей,
  • большая продолжительность эксплуатации деталей до очередного обслуживания,
  • улучшенная функциональность,
  • более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

  1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
  2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

  1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
  2. Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
  3. Настройка необходимого положения путем изменения позиции с помощью ключа.
  4. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

  1. Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
  2. Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
  3. Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
  4. Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
  5. Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Как правильно поставить диск сцепления

От правильной установки детали зависит функциональность транспорта, плавное движение, отсутствие шума и вибрации, комфортное перемещение по трассе. Последовательность действий, как правильно поставить диск сцепления:

  1. Демонтаж коробки передач и рабочего цилиндра гидропривода.
  2. Снятие 4 болтов, соединяющих внизу картер сцепления, с помощью ключа.
  3. Удаление из конструкции нижнего элемента картера сцепления и прокладки.
  4. Установка отметки позиции маховика и корзины — ведущего диска.
  5. Снятие крепежных элементов, соединяющих корзину и маховик.
  6. Демонтаж ведущего и ведомого дисков.

Принцип работы сцепления автомобиля

Принцип работы сцепления автомобиля заключается в плавном соединении и разъединении между собой двух металлических дисков: один жестко привязан к валу двигателя, а второй – к коробке переключения передач.

Механизм сцепления приводится в действие тросом, ведущим от педали в подкапотное пространство автомобиля непосредственно к самому механизму сцепления. При нажатой педали происходит разъединение двигателя и трансмиссии.

Основными деталями механизма сцепления являются:

  • Маховик коленвала;
  • Ведущий диск (нажимной);
  • Ведомый диск.

Диск, передающий усилие двигателя, называется ведущим (он же нажимной или «корзина» сцепления). Он крепится шарнирными соединениями к штампованному стальному кожуху, который, в свою очередь, жестко соединен болтами с маховиком коленчатого вала. Такой вид крепления позволяет ведущему диску сцепления изменять расстояние до кожуха.

При продольном перемещении «корзина» сцепления прижимает к маховику диск, называемый ведомым. Он соединен с первичным валом коробки переключения передач. В рабочем положении ведомый диск зафиксирован между маховиком и нажимным диском, а при нажатии на педаль сцепления он освобождается.

Плавность включения сцепления обеспечивается за счет проскальзывания дисков до момента их полного прижатия друг к другу. Для этого ведомый диск делают из нескольких частей, разделенных упругими пластинами. Также он имеет специальные накладки из материала, устойчивого к нагреву и износу. Нажимной диск сцепления тоже подпружинен и имеет теплоизолирующие прокладки.

При отпущенной педали сцепления ведущий и ведомый диски прижимаются сильными пружинами к маховику, образуя жесткую конструкцию. При этом вал коробки передач начинает вращаться со скоростью вращения коленвала, передавая усилие к узлам трансмиссии и далее через приводные валы к колесам. Автомобиль трогается с места.

Но скорости двух валов не могут моментально стать одинаковыми, автомобиль в этом случае «прыгнет» и заглохнет. Поэтому педаль управления сцеплением отпускается плавно, чтобы с помощью сил трения уравнять вращение ведущего и ведомого дисков. Тогда можно нажатием на педаль акселератора изменять скорость вращения коленвала и, соответственно, управлять скоростью движения автомобиля.

Такой вид сцепления называется сухим, дисковым и постоянно замкнутым. Это значит, что для его работы нужны сухие поверхности дисков, при отпущенной педали, соединенных друг с другом.

Неисправности и ремонт

Распространенным дефектом является неполное выключение дисков сцепления или пробуксовка. Причиной может быть увеличенный свободный ход, который необходимо отрегулировать при помощи изменения длины толкателя. Для ремонта требуется снять нажимной диск сцепления. Затем смонтировать между ровной плоскостью и нажимным узлом шаблон ведомого диска, представляющий собой кольцо из любого материала толщиной 9,5 мм. Зафиксировать нажимной диск через 6 болтов, отверстия для которых имеются на кожухе.

Выставить зазор в пределах 50,75-52,25 мм между плитой и головками винтов. Изменение расстояния производится откручиванием или закручиванием элементов. Конструкция узла допускает разницу в вылете между болтами не более 0,2 мм. После этого зафиксировать винты от самопроизвольного поворачивания при помощи замятия кромки рычага в специальный паз, выполненный на задней части винта. Подобная регулировка не проводится на сцеплении с центральной пружиной.

Настройка свободного хода производится при рывках и вибрациях, которыми сопровождается работа сцепления. Причина — неравномерный вылет регулировочных винтов. Еще одной причиной неполного отключения муфты сцепления является попадание пузырьков воздуха в гидравлические магистрали, которые необходимо прокачать. Прокачка требуется и при регламентной замене рабочей жидкости.

Перед началом работ требуется полностью заполнить бачок и удалить защитный колпачок перепускного штуцера, на который одевается резиновая трубка. Налить жидкость до середины в емкость объемом не менее 0,5 л, опустить в него свободный конец шланга. Резкими движениями воздействовать на педаль, делая интервал 2-3 секунды между нажатиями. Затем, не отпуская педали, открыть перепускной штуцер на 1/2 оборота. Начнется выход жидкости вместе с пузырьками воздуха из полости усилителя в емкость.

Одновременно следует контролировать уровень жидкости в бачке, не допуская обнажения дна и затягивания дополнительного воздуха. Операция повторяется до прекращения выхода газа из резинового шланга. После этого следует долить свежую жидкость до нормы и закрыть крышку.

Как Прокачать Сцепление Уаз Буханка

Как прокачать сцепление самостоятельно

Доброго времени суток, уважаемые автомобилисты! Технологическая операция по прокачке сцепления – вещь относительно редкая. Собственно, как и прокачка тормозной системы. Да и по алгоритму выполнения прокачка сцепления, мало чем отличается от прокачки тормозов своими руками.

Да, именно своими руками, так как прокачка сцепления, не займёт у вас много времени, и не потребует высокой квалификации автослесаря. Поэтому, не откладывая в «долгий» ящик, давайте и узнаем теорию о том, как прокачать сцепление вашего автомобиля.

Прокачка сцепления своими руками: особенности

Во-первых, когда необходима прокачка сцепления? Если быть точным, то операция называется: удаление воздуха из гидросистемы механизма управления сцеплением автомобиля. Это если по науке.

Т.е. понятно, что прокачка сцепления вам потребуется при попадании воздуха в гидравлическую систему. Как правило, это происходит из-за неисправности трубопроводов или из-за слабой затяжки резьбовых соединений системы сцепления.

Что необходимо для прокачки сцепления:

  • стандартный набор инструментов;
  • тормозная жидкость;
  • пустая емкость для слива тормозной жидкости;
  • шланг, подходящий по размеру к сливному штуцеру;

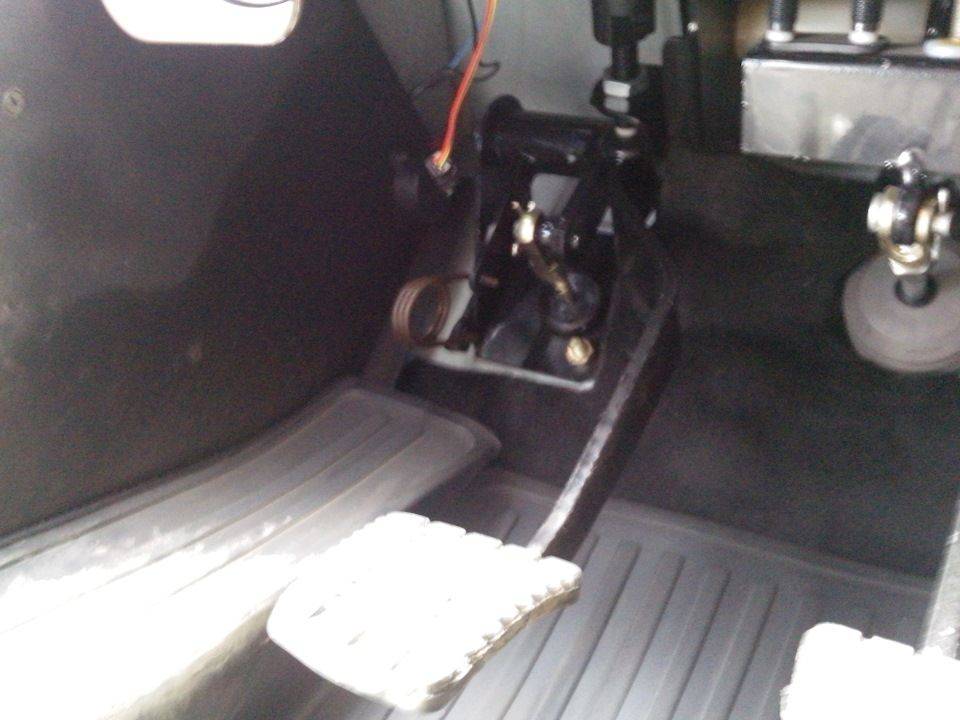

  • «газовый» упор или что-либо, чем вы сможете зафиксировать педаль сцепления (при условии, что прокачка сцепления осуществляется в одиночку).

Перед тем, как прокачать сцепление, необходимо произвести регулировку сцепления. Дело в том, что прокачка сцепления будет невозможна, если отсутствует свободный ход толкателя поршня главного цилиндра. По сути, поршень и толкатель – это запорный клапан, и если свободный ход отсутствует, то он будет закрыт.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
