Грабли ворошилки ГВК-6

Виды устройств

Все грабли-ворошилки классифицируются по нескольким признакам, что позволяет отыскать определенное отличие между всем представленным на рынке ассортиментом.

Если брать во внимание характер создания валков из сена, то тут выделяют два типа агрегатов:

  • Поперечные ворошилки;
  • Боковые грабли.

Разница заключается в совершающихся движениях относительно собираемого сена, травы.

Значимым отличительным признаком является основной рабочий элемент, которым оснащаются ворошилки.

  1. Колесно-пальцевые механизмы. Позволяют собирать сухую траву, своими руками задавать необходимый вам размер образующихся валков. Подобные агрегаты имеют легкую амортизацию, что способствует их адаптации даже к самым сложным земельным участкам с далеко не ровным рельефом. Турецкие грабли считаются одними из наиболее эффективных средств по сборке сена. Модели Солнышко получили свое название за счет формы рабочих инструментов. В зависимости от оснащения, устройство может иметь 4 или 5 колес. С помощью таких ворошилок существенно повышается эффективность сборки урожая, минимизируются временные затраты на проводимые работы.
  2. Барабанные устройства сборки. Узел основан на трубе внушительной толщины стенок. Это обеспечивает высокий уровень прочности конструкции. Барабанные механизмы отличаются тем, что сгребающие колеса располагаются независимо друг от друга.
  3. Зубовые механизмы. У этих ворошилок конструкция предусматривает наличие специальных зубцов, которые способствует сборке травы. Они совершают вращения в плоскости, располагаются параллельно по всей конструкции. При этом вокруг узла совершает вращение эксцентрик в постоянном режиме. С помощью такой системы грабли меняют угол наклона рабочих зубцов.

В зависимости от максимальной тяги, ворошилки можно разделить на две

  • Лошадиные. Их мощность незначительная, потому применяют преимущественно с помощью мотоблока;
  • Тракторные. Здесь основным устройством выступает трактор, который тянет за собой грабли.

Принимая во внимание особенности оснащения, агрегирования, различают три разновидности устройств. https://www.youtube.com/embed/Oc2KyWG4-Kk

Важно отметить, что механизмы ворошилок бывают четырех типов:

Важно отметить, что механизмы ворошилок бывают четырех типов:

  • Роторные;
  • Поперечные;
  • Колесно-пальцевые;
  • Колесные.

Роторные агрегаты наиболее функциональные, но от этого и самые дорогие. Если роторные модели занимают первое место, то вторая строчка за колесно-пальцевой системой. Как и роторные устройства, они эффективно сгребают и ворошат сено. При этом роторные способны собирать свежую траву влажностью до 70 процентов, а колесно-пальцевые — только сухое сено.

Не забывайте, что запчасти к приобретаемой сельскохозяйственной технике должны быть доступными и качественно изготовленными. Если запчасти потребуется ожидать по несколько недель, пока их доставят из-за границы, это может негативно отразиться на показателях сбора урожая. К тому же, отечественные производители выпускают достойные агрегаты, да и запчасти к ним найти легко.

Работа с граблями не составит большого труда. К каждой модели сборщика прилагается инструкция. В ней подробно указано устройство модели, ее технические характеристики

Обратите свое внимание на представленные рекомендации по эксплуатации, уходу и профилактике. В случае возникновения поломки ворошилки, лучше обратиться в сервисный центр, поскольку производитель предоставляет гарантию на свою продукцию. А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками

Это не сложно

А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками. Это не сложно.

Преимущества

Сельскохозяйственный инвентарь предназначен для того, чтобы облегчить труд человека по обрабатыванию земли и прочей работе в саду и на огороде. Здесь грабли-ворошилки обладают неоспоримыми преимуществами. Прежде всего надо отметить такие показатели:

  • высокая производительность (гораздо выше, чем при обработке вручную);
  • легкость в хранении и транспортировке на место проведения работ;
  • продолжительность исправной и эффективной работы;
  • сносная стоимость, а также возможность самостоятельного создания в домашних условиях;
  • низкая себестоимость в обслуживании (дешевые детали и запчасти, а также незначительный вес, что способствует малому увеличению потребления топлива минитрактором или мотоблоком).

Ознакомьтесь с пошаговой инструкцией изготовления мини-трактора из мотоблока.

Популярные модели

Отечественный рынок с/х оборудования представляет большое количество грабель-ворошилок. Среди них присутствуют как зарубежные агрегаты, так и устройства российского производства.

Наиболее востребованным из них является модель ГВК-6. Изделие производится на предприятии исправительного учреждения №2 города Рязани и активно экспортируется в страны ближнего зарубежья. Оборудование может агрегатироваться посредством колёсных тракторов классов 0,6-1,4 и закрепляется на них как обычное прицепное устройство. Особенностью ворошилки ГВК-6 является её способность работать с сырой травой, влажность которой достигает 85%. Для сравнения, польские и турецкие аналоги могут справиться только с 70%-й влажностью.

Длина агрегата составляет 7,75 м, ширина – 1,75 м, высота – 2,4 м, а ширина захвата достигает 6 м. При этом ширина валков равна 1,16 м, высота 32 см, плотность – 6,5 кг/м3, а расстояние между двумя соседними валками – 4,46 м. В рабочем положении устройство способно передвигаться со скоростью до 12 км/ч, а при транспортировке – до 20 км/ч. Модель «ГВК-6» отличается высокой производительностью и за час обрабатывает площадь до 6 га. Вес граблей составляет 775 кг, стоимость одной секции – 30 тыс. рублей.

Следующая популярная модель ГВР-630 сходит с конвейера завода-. Агрегат также используется в виде тракторного прицепа, а соединяется с тягачом посредством гидросистемы и вала отбора мощности. Рабочий узел устройства имеет итальянское происхождение и представлен в виде асимметричной разборной рамы с установленными на ней двумя роторами. На каждом роторе установлено по 8 граблин, закреплённых на нём при помощи ступицы. Каждая граблина оснащена шестью зубьями, расположенными под прямым углом. Высота роторов над уровнем земли регулируется посредством гидропривода, расположенного на левом роторном колесе, что позволяет осуществлять грабление полей с уклоном и сложным рельефом.

Принцип работы этой модели несколько отличается от принципа работы моделей других марок и заключается в следующем: при разнонаправленном вращении роторных колёс зубья собирают скошенную траву и укладывают её в валки. При изменении направления вращения машина, наоборот, начинает ворошить покос, повышая тем самым воздухообмен и ускоряя высушивание травы. Модель отличается большой шириной захвата, достигающей 7,3 м и высокой производительностью сгребания, составляющей 7,5 га/ч. Это на 35% превышает средние показатели большинства других моделей. Кроме того, устройство является очень маневренным и в сравнении с другими моделями позволяет сократить расход топлива в 1,2 раза. Весят такие грабли 900 кг, а их стоимость – в пределах 250 тыс. рублей.

Следует обратить внимание и на валкообразователь ГВВ-6А производства , расположенного в Тверской области. Модель высоко оценивается российскими и зарубежными фермерами, достойно конкурирует на современном рынке с западными образцами

Агрегат способен обработать 7,2 га за час и имеет довольно высокую рабочую скорость, равную 14,5 км/ч. Ширина захвата устройства составляет 6 м, а валковая ширина при сгребании равна 140 см. Вес устройства достигает 500 кг, стоимость – около 100 тыс. рублей.

Роторные грабли ворошилки «ГВР-630»

Выпуск агрегата налажен на белорусском предприятии «Бобруйскагромаш», известном как производитель широкой линейки вспомогательной техники. Во всех своих изделиях фирма делает упор на относительной простоте механизма, улучшающей стабильность эксплуатации. Состав систем управления моделей сведен к минимуму, что не снижает их эффективность по сравнению с работой зарубежных образцов.

Назначение

Грабли-ворошилки используются при промежуточной подготовке покосов на поле, а также поддержании правильной сушки, препятствующей загниванию. Особенно результативным оказывается укладывание покосов в валки, отличающееся низкой долей неубранных растительных остатков.

Расположение основных элементов позволяет проводить обратную операцию – равномерное разбрасывание по полю ранее собранных и уложенных валков. Агрегат многофункционален и пригоден для ворошения и оборачивания валков при сенозаготовке.

Особенности

Модель «ГВР-630» не имеет собственного хода и применяется совместно с колесными тракторами через гидросистему и вал отбора мощности. Широкая, разнесенная в стороны конструкция требует внимания оператора, обеспечивающего безопасность при остановке и в движении.

Рабочий орган агрегата выпущен в Италии и применяется в данной модели без существенных доработок. Для компенсирования возникающих при интенсивном движении нагрузок используются многочисленные подпружиненные узлы, обладающие повышенной живучестью.

Данный образец является одной из немногих моделей, в которых запчасти сторонних производителей часто оказываются качественнее, чем оригинальные. Это позволяет не дожидаться комплектующих с завода-изготовителя, а использовать возможности местных предприятий.

Фото граблей ворошилок ГВР-630

Обзор моделей

В этом обзоре мы решили представить вашему вниманию по одной модели тракторных граблей из указанных выше категорий. Это поможет лучше понять принцип работы каждой разновидности. Начнём с модели иностранного производства.

TAARUP 9443 Kverneland

Это роторная модель с одним рабочим диском. Несмотря на то что оборудование относится к широкозахватному, оно может использоваться для работы с тракторами малой и средней мощности.

Стоит отметить, что в зависимости от модели, на роторе может находиться порядка 12 зубьев. Оборудование выпускается в шести различных модификациях. Ширина охватываемой площади может варьироваться от 320 до 430 сантиметров. Модель довольно лёгкая, её вес составляет 460 килограмм.

Из особенностей можно отметить трёхточечную навеску фиксированного или поворотного типа. Последний вариант устанавливается опционально. Стоит отметить и механическую настройку оборудования. Это позволяет с высокой эффективностью работать на полях со сложной геометрией и рельефом. По желанию заказчика производители могут установить дополнительное колесо или усиленные мосты.


Навесные грабли Taarup 9443 Kverneland

ГКП-6.1

Навесные грабли для сена колёсно-пальцевого типа. На эту модель устанавливаются зубцы с гидравлической регулировкой, это позволяет оборудованию адаптироваться практически к любому рельефу.

Из технических особенностей можно отметить полную автоматизацию работы. Грабли приводятся в рабочее положение за счёт гидросистемы тягача. Сформированный валок остаётся мягким и при этом не загрязняется камнями и землёй. Оборудование показывает неплохую производительность даже по низкоурожайной и влажной траве.

Вес оборудования – 450 килограмм, при ширине охватываемой площади в 6 метров. Для работы с этой моделью понадобится техника с мощностью двигателя не менее 30 лошадиных сил. Оптимальная рабочая скорость – 20км/час.

ГПГ

Грабли тракторные поперечного типа. Эта модель выпускается в трёх вариациях. Числовой индекс после буквенного обозначения говорит о ширине охвата оборудования. Этот показатель варьируется от 4 до 12 метров. За один час работы, можно обработать порядка 9 гектар.

Стоит отметить, что оборудование предназначено для работы с мощными тракторами. Конструкционная масса агрегата, может достигать 1 800 килограмм, в зависимости от модели.


Грабли поперечные ГПГ-4М

Количество рабочих секций – от 1 до 3, соответственно, количество зубьев варьируется от 80 до 196. Подъём и опускание оборудования производится за счёт гидравлической системы трактора. Модели могут выпускаться в складном и цельном варианте.

Грабли-ворошилки для трактора: разновидности, изготовление своими руками

Грабли всегда были необходимым ручным инструментом для владельцев приусадебных участков. Без их помощи не обходились фактически ни одни земельные работы. Ими можно было сгребать мусор или скошенную траву, разбивать комья земли, разравнивать грядки. Но основное их предназначение, раньше и сейчас, касается сушки и уборки сена.

С внедрением технического прогресса в сельское хозяйство даже сушка и уборка сена перестали быть тяжелым ручным трудом. С помощью навесных граблей-ворошилок для сена на трактор эти трудоемкие процессы уже не будут занимать столько времени. Ознакомимся с этим видом навесного оборудования поближе.

Принцип работы «ГВК-6»

Рабочие колёса грабель-ворошилок приводятся в движение за счёт своего сцепления с поверхностью поля. Во время движения по прокосу рабочие колёса начинают вращаться, и их пальцы подхватывают скошенную травяную массу при перемещении. Благодаря расположению под углом к направлению движения, провяленная трава после её захвата первым колесом перемещается постоянно вбок, на всю величину этого захвата, передаваясь второму, третьему и т.д. рабочим колёсам. Захват травинок осуществляется внизу, у самого основания, а в средней их части пальцы отпускают сено. После прохода всех колёс «ГВК-6» на прокосе образуется равномерный и объёмный валок

И, что не менее важно, – валок хорошо разрыхлённый, воздухопроницаемый и потому сохнущий очень быстро. Ширина валка может регулироваться, передними и задними растяжками

Грабли-ворошилки в положении для сгребания сена в валок.

Это валкообразование. Что же касается работы по ворошению сена, то для этого требуется несколько изменить положение секций сельхозагрегата. Чтобы при передвижении «ГВК-6» по полю собранная пальцами травяная масса не поступала к следующему рабочему колесу. А разрыхлялась, вспушивалась и оставалась лежать на прокосе. А если секция грабель-ворошилок продвигается вдоль валка готового, то он сдвигается и переворачивается. Работает механизм грабель-ворошилокс довольно высокой скоростью – за час «ГВК-6» обрабатывает до 6-ти гектаров.

Важный момент: большинство аналогов данного агрегата (к примеру, польского или турецкого производства) не могут справиться с ворошением сырой травы (максимум допустимой влажности у них составляет, в лучшем случае, 70%). В то время как у«ГВК-6»значение максимальной влажности травы для сохранения эффективной работы составляет 85%.

Обслуживание грабель-ворошилок «ГВК-6» – предельно простое. Для обеспечения их бесперебойной работы достаточно будет минимальных усилий одного механизатора. Агрегат быстро и без особых усилий прицепляется к трактору, разворачивается в любое из рабочих положений (на сгребание, ворошение, оборачивание валков). Пальцы меняются легко и в предельно короткий срок.

Как эксплуатировать и ухаживать за ворошителем

Поскольку конструкция грабель для мотоблока достаточно проста, она не требует постоянного ухода за собой. Если на ворошитель будет установлена навеска, устройство прослужит очень долго. Фермеру придется периодически производить смазку, затрагивая все крутящиеся и стыковочные места. Это обеспечит бесперебойный и плавный ход. Также стоит внимательно следить за цепным приводом. Цепь не должна постоянно слетать, чтобы это не спровоцировало блокировку крутящихся элементов.

Если со временем одна из частей конструкции придёт в непригодность, её можно будет легко заменить на новую. Если у фермера есть желание обеспечить ворошителю дополнительную безопасность, он может оснастить данный механизм специальными защитными экранами. В ходе работы также не стоит забывать о технике безопасности, с которой лучше ознакомиться еще до того, как брать в руки инструменты.

Принцип работы грабель-ворошилок

Принцип, по которому работает подобного рода оборудование, крайне прост и эффективен, что сделало его востребованным со стороны потребителей. Движение рабочих колес осуществляется при сцеплении с ними поверхности поля, при вращении пальцы, расположенные на них, подхватывают скошенную ранее траву.

Особенностью конструкции является расположение под углом пальцев ГВК, что гарантирует постоянное смещение травы в сторону других рабочих колес. Захват сырья осуществляется непосредственно у основания агрегата, а в средней его части сено отпускается. Одним из преимуществ устройства представляется высокое качество готовых изделий — валки хорошо разрыхлены, быстро сохнут и хранятся длительное время.

Регулировка ГВК-6

Подобное приспособление предусматривает возможность регулировки, что позволяет адаптировать его к конкретным условиям работы. Интенсивность обработки сена, высота его сбора регулируется посредством специального рычага. Другим параметром, доступным для настройки, является ширина валка, который можно изменить, корректируя задние и передние растяжки.

Модификации

ГВК-6,0А

Это устройство делают в одном из исправительных учреждений города Рязани (ФКУ ИК-2). Его отличают компактные размеры и небольшой вес – меньше, чем у других модификаций. Скорость у нее чуть ниже, чем у базовой модели. Приведем данные в таблице:

Характеристики боковые граблей ворошилок ГВК-6,0А:

ХарактеристикиПоказателиЕд. измерения
Захват при сгребании5,8м
Захват при ворошении6м
Производительность58600м2/ч
Скорость (рабочая)10,1км/ч
Вес0,596т
Габариты транспортные (длина, высота, ширина)7,32х1,81х2,3м
Габариты при сгребании5,8х1,63х6,65м
Габариты при ворошении3,9х1,63х7,6м

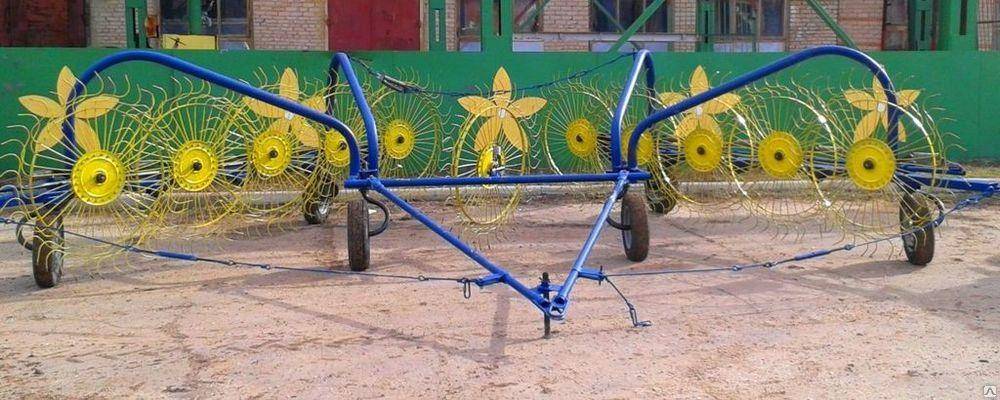

Фото граблей ворошилок ГВК-6,0А

ГВК-6,0АБ

Одна из ранних моделей данных грабель-ворошилок, производимая на Соль-Илецком машиностроительном заводе. Агрегат этот достаточно тяжелый – он весит почти тонну. Именно его характеристики приведены в общей таблице параметров.

ГВК-6М

Данную современную модификацию выпускают несколько предприятий: Соль-Илецкий машиностроительный завод (ООО «СИМЗ»), а также группа компаний Белагро, объединяющая в себе нескольких производителей из России, Беларуси, Казахстана и Украины. Их изделия немного отличаются по весу. У модели от ООО «СИМЗ» он 725 килограммов, а у аналога от Белагро – 775 килограммов. Размеры – в таблице:

Характеристики граблей ворошилок ГВК-6М:

ХарактеристикиПоказателиЕд. измерения
Габариты транспортные (длина, высота, ширина)2,4х1,75х1,75м
Габариты при сгребании6,6х1,65х6м
Габариты при ворошении7,6х1,65х4,1м

На видео грабли ворошилки ГВК-6 в работе:

Советы и рекомендации при выборе

Есть несколько рекомендаций, которые помогут сделать правильный выбор в пользу того инструмента, с которым будет удобно работать.

Есть несколько вещей, которые делают работу удобнее:

  • эргономичная форма черенка;
  • наличие дополнительной перекладины на рабочей поверхности;
  • рукоятка в форме буквы D;
  • резиновые накладки на черенке.

Рекомендуется проверить, чтобы никакие детали не шатались, все должно держаться, как единое целое. Только так удастся достичь желаемого результата во время работы. Если черенок сделан из дерева, то он должен быть гладким. Сучки и наличие зазубренок является признаком брака.

Конструктивные особенности и принцип работы граблей

Эффективность работы граблей для трактора зависит от их габаритов и тягового класса используемой сельскохозяйственной машины. Больше половины ворошилок предназначены преимущественно для агрегатирования на небольшие трактора, в связи с чем грабли на минитрактор не обладают большой шириной охвата и могут эффективно применяться исключительно на небольших по площади участках.

Для мощных сельскохозяйственных машин лучше всего использовать крупногабаритные грабли. Устройство последних может включать одну или несколько секций, а также собственные колеса – наличие этой конструктивной особенности позволяет отнести грабли на трактор в категорию полунавесных орудий.

В большинстве случаев привод ворошилки осуществляется только на одно из колес. Регулировка ведущего колеса дает возможность отрегулировать положение рамы, увеличив, тем самым, эффективность работы граблей. Непосредственно к раме крепятся секции с определенным количеством усиленных стальных зубцов, играющих роль основных рабочий элементов конструкции. В процессе передвижения граблей по полю, зубцы цепляют высохшую траву, постепенно отволакивая ее на край участка, и освобождая место для дальнейшей культивации и предпосевных работ.

Конструкция тракторных грабель ГВК-6

Прежде чем изучить технические характеристики ГВК 6, целесообразно более подробно ознакомиться с основными особенностями этого устройства, его конструкцией. Изделие представляет собой прицепной механизм, который осуществляет обработку территории при движении трактора.

Агрегат относится к категории многофункциональных, поскольку способен выполнять сразу несколько важнейших действий, необходимых при сборе сена. К чих числу следует отнести:

  • сгребание растительного материала;
  • переворачивание сырья для ускорения процесса высыхания;
  • формировка валков, что позволяет упростить хранение собранной травы.


Грабли обрабатывают почву во время движения трактора Для сгребания сена используются специальные грабли, а для переворачивания сена — ворошилка. При этом особого упоминания заслуживает механизм валкообразователя, благодаря которому процесс формирования валков полностью автоматизирован.

Основными рабочими элементами данного устройства представляются рабочие колеса лучевого типа, оснащенные 32 пружинными пальцами. Агрегат прицепляется к тракторной технике с помощью соответствующего элемента, расположенного на опорной раме. Также на ней находятся левая и правая секции колес. Их эксплуатация может быть не только совместной, но и раздельной.

Важно отметить, что рабочие колеса отличаются от опорных разновидностей, поскольку последние используются для транспортировки инструмента, его передвижения по обрабатываемой территории. С помощью регулировочного рычага, предусмотренного конструкцией, можно без труда опускать колеса при неудовлетворительном качестве сбора сена

Либо, наоборот, поднимать при захвате верхнего слоя почвы.

Модификации оборудования

Тракторные грабли ворошилки данного типа насчитывают сразу несколько модификаций, что позволяет подобрать наиболее подходящий вариант с учетом специфики использования. Каждая из разновидностей имеет отличительные особенности, заслуживающие упоминания:

  • 6,0А — выделяется небольшими размерами, малым весом, а также сниженными скоростными показателями. Цена данного устройства заметно ниже, чем у аналогов (от 72 тыс. рублей);
  • 6,0 АБ — устройство отличается внушительной массой, а также повышенной производительностью, что делает его оптимальным решением для крупных хозяйств;
  • 6 М — выпускается различными предприятиями РФ, Белоруссии и Казахстана, параметры зависят от завода-изготовителя. Как правило представляет собой промежуточную модель между А и АБ.

Обязательно почитайте: Снегоуборщик на гусеничном ходу

Стандартную версию агрегата можно использовать совместно с тракторной техникой 0,6-1,4 класса тяги.


Установка ГВК-6

Разновидности

Классификация грабель-ворошилок происходит по нескольким критериям.

  • Тип тягача. По данному признаку выделяют две категории агрегатов, первая из которых представлена в виде навесного или прицепного оборудования для тракторов, а вторая имеет гораздо более меньшие размеры и предназначается для мотоблоков.
  • Способ валкообразования. По этому критерию различают также две группы устройств: первые обеспечивают боковое, а вторые – поперечное формирование валков. Причём «поперечные» модели имеют очень большой захват, достигающий 15 метров.
  • Конструкция. На современном рынке представлено три типа граблей-ворошилок: колёсно-пальцевые, барабанные и зубчатые. Первые оснащены системой амортизации роторных колёс, благодаря чему являются незаменимым видом оборудования при работе на полях со сложным рельефом. Барабанные модели представляют собой прочные и долговечные устройства, принцип действия которых основан на вращении независимых друг от друга колец. Зубчатые агрегаты приводятся в действие зубчатой передачей и способны к изменению угла вращения и наклона зубцов.
  • Количество роторных колёс. Самым распространённым видом оборудования являются четырех- и пятиколёсные модели.

Особенности конструкции грабель-ворошилок «ГВК-6»

Основные действующие части данного механизма колёсно пальцевого типа – это лучевые рабочие колёса, с тридцатью двумя пружинными пальцами на каждом из них.«ГВК-6» просто прицепляется к трактору, никакого вала отбора мощности при этом задействовать нет необходимости. Основа конструкции граблей ворошилок – это опорная рама. На ней размещены две, левая и правая, колёсные секции. Они могут функционировать как совместно, так и по отдельности. Для транспортировки и передвижения по полю предусмотрены колёса опорные – каждая секция имеет их по 3 штуки. Рабочих колёс на «ГВК-6» десять, по пять штук с каждой стороны. Они закреплены под углом к ходу движения агрегата.

Толщина стенок труб рамы и качество сварных швов отечественных граблей-ворошилок лучше, чем импортных.

По своему устройству секции левая и правая являются аналогичными. Каждая из них состоит из рамы, трёх опорных колес, пяти рабочих колес; из брусьев переднего и заднего, растяжки передней и механизма подъёма. На каждом из 5-ти рабочих колёс, оснащённых регуляторами хода, расположены наклонные пружинные пальцы. Регулировочный рычаг крутится и может опускать колёса в том случае, если не всё сено захватывается с поверхности поля. Либо, наоборот, приподнимать их, если пальцы вместе с сеном начинают прихватывать землю, скрести её. Тот же рычаг используется и для перевода сельхозагрегата в транспортировочное положение.

Устройство и рабочий процесс колесно-пальцевых грабель-валкооборачивателей ГВК-6,0А


Грабли могут выполнять несколько операций — сгребание сена в валки, ворошение и оборачивание валка. Кроме того, на больших участках они работают двумя секциями с захватом 6 м на сгребании и 7 м на ворошении. На небольших участках эти операции можно выполнять одной секцией. В транспортном положении секции устанавливаются одна за другой, и ширина грабель при этом будет 2,6_Mi. Общий вид грабель показан на рис. 152, а. К регулируемой сцепке, состоящей из тяг 1 и сварной рамы 8, присоединены две секции 4 с рабочими колесами 2. На каждой секции смонтировано по шесть рабочих колес. На поперечном брусе рамы установлены два центральных рабочих колеса. Рама каждой секции сварная и опирается на три пневматических колеса 3. На третье, внутреннее, колесо рама опирается через трубу 7, соединенную с рамой изогнутыми брусьями 5 и 6. Рабочие колеса на раме подпружинены так, чтобы давление передних и средних колес было равно примерно 100—130 Н; а задних — 130—160 Н. Натяжение пружин можно регулировать.

Пальцевое колесо (рис. 152, б) — основной рабочий орган грабель — выполнено из обода 12, спиц 11, ступицы и секторов 17. К секторам прикреплены пружинные пальцы 13. Наружные концы пальцев пропущены через обод и загнуты против направления вращения. Пальцевые колеса правой и левой секций отличаются направлением отгиба пальцев. В комплект рабочего колеса входит изогнутая ось 15, на которой ступица колеса свободно вращается. Фланцем 16 ось шарнирно связана с рамой секции. К кронштейну 14 оси присоединен один конец пружины, другой ее конец прикреплен к хомуту трубы механизма подъема рабочих колес.

Механизм подъема служит для перевода колес секции в транспортное и рабочее положения. Механизм винтовой, смонтирован в трубе на раме секции. При вращении рукоятки 10 труба перемещается вдоль рамы секции и пружиной поднимает или опускает рабочее колесо. Центральные рабочие колеса поднимаются и опускаются за счет изменения длины цепей, пропущенных сквозь пружины колес. Так же регулируют давление центрального колеса на почву.

Сцепка служит для соединения секций и для переналадки грабель на выполнение различных операций. Тяга 1 регулируемой длины состоит из боковых растяжек и двух выдвижных труб, соединенных с рамой 8. Наружными концами тяги присоединены к рамам секции. Рама 8 сварная, в передней части она имеет прицеп для соединения с трактором.

Опорные колеса секций пневматические, самоустанавливающиеся и в сборе крепятся к литым чугунным ступицам.

Как сделать грабли на мини-трактор

Самостоятельно сделать сеноуборочную технику не составит труда. Подобное оборудование отлично подойдет для фермеров владеющих небольшими земельными наделами и минитракторами. Представленный вариант предназначен для использования в сцепке с мини-техникой и оснащен 5 сгребающими колесами. Перед тем как сделать грабли на трактор своими руками нужно подготовить следующие материалы:

Чертежи и примерные размеры.

  • металлическая труба (часто применяют старую мотоциклетную раму);
  • кронштейны для крепления колес;
  • проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
  • стальные листы для изготовления дисков рабочих колес;
  • по 2 подшипника в ступицы для каждого колеса;
  • детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.
