Функции Автогрейдера ДЗ-98
Грейдер – особый вид спецтехники, которая предназначается для выполнения земляных, строительных и транспортировочных работ, и грейдер ДЗ 98 с легкостью справится с уборкой мусора либо снега, планировкой, профилированием площадей или откосов, выравниванием сыпучих материалов и рядом других задач. Чаще всего такая машина применяется на строительных площадках и в целях обслуживания автомобильных дорог, аэродромов. Автогрейдер ДЗ-98 В9М2 широко используется для осуществления землеройно-профилировочных работ в дорожном строительстве на грунтах 1-4 категорий. Подобные машины получили широкое распространение в таких отраслях, как:
· строительство и капитальный ремонт дорог;
· перемещение грунта, формирование насыпей;
· разравнивание грунта и планировка поверхности;
· киркование (разрыхление грунта и изношенных дорожных полотен);
· очистка территорий от снежных заносов.

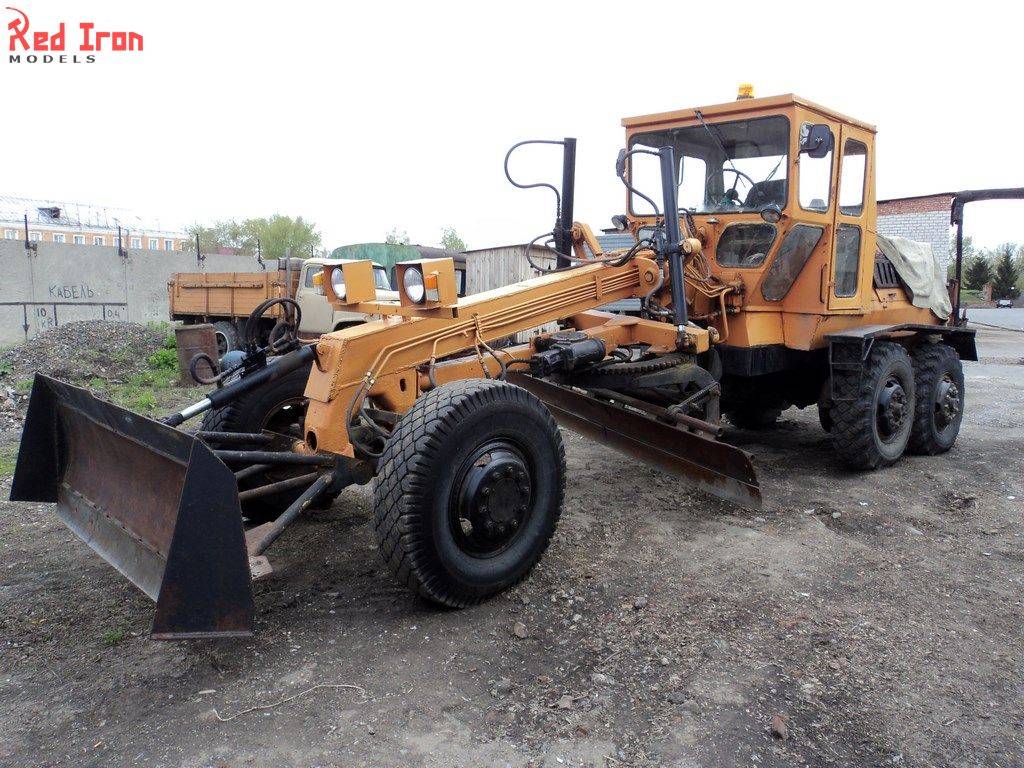

ДЗ-98 – модель, которая может перемещаться как по дорогам общего пользования, так и по бездорожью за счет мощного колесного шасси и повышенной проходимости. Повышенная проходимость достигается колесной формулой 3х3х1, т.е. из 3-х мостов все три моста ведущие (полный привод) с одним передним управляемым мостом. ООО ЗТМ предлагает приобрести новую сертифицированную к производству технику высочайшего качества, произведенную на собственных «заводских» производственных линиях!
География деятельности
Предприятие не является региональной уральской компанией. Среди наших заказчиков большое количество компаний из самых разных регионов России, а также стран Таможенного союза – прежде всего из Казахстана и Беларуси. Большой опыт работы и квалифицированный персонал позволяет оперативно разрабатывать и виртуозно осуществлять сложнейшие логистические маршруты по доставке любой, в том числе и негабаритной дорожно-строительной техники с использованием различных видов транспорта и применением мультимодальных схем. Приобретенная техника, равно как запасные узлы и агрегаты будут доставлены к вам быстро, бережно и недорого.
На всю реализуемую технику и запасные части предоставляется гарантия. Это касается как новой продукции, так и машин, узлов и агрегатов, которые прошли на нашем предприятии капитальный ремонт.
По всем вопросам, касающимся сотрудничества с
, вы всегда можете связаться с нами любым удобным для вас способом. Специалисты организации всегда готовы ответить на все интересующие вас вопросы, детально рассказать о преимуществах сотрудничества с нами, а также предоставить компетентную, исчерпывающую и неизменно доброжелательную консультацию.
Всегда будем видеть вас в числе наших покупателей и постоянных заказчиков. Мы – за долговременное сотрудничество и стратегическое партнерство.
Область применения и технические характеристики
Решив обзавестись подобной техникой, помните, что эксплуатация автогрейдера ДЗ 98 экономически оправдана в тяжёлых условиях, когда возможностей более лёгких машин недостаточно. Впрочем, это как раз тот самый случай, когда и «один в поле воин». Даже когда рядом нет техники попроще, детище компании ЧСДМ способно справляться с самыми разными задачами:
- Выполнять планировку и профилирование различных поверхностей.
- Подготавливать дорожное полотно для укладки асфальтового покрытия или железнодорожных путей.
- Перемещать с места на место массы грунта.
- Обустраивать строительные площадки.
- Очищать дороги от загрязнений.
Это, и многое другое, становится возможным, благодаря высоким техническим характеристикам автогрейдера и возможности установки на универсальную машину широкого спектра навесного оборудования.
Кабина, рабочее управление
ДЗ-99 комплектовался двухместной кабиной закрытого типа. Для комфорта оператора в ней устанавливались регулируемое сиденье, системы вентиляции и отопления. Здесь же были доступны контрольно-измерительные приборы.
С помощью гидросистемы осуществлялось управление рабочим оборудованием, гидроусилителем рулевого управления, а также осуществлялся наклон передних управляемых колес. В ее конструкции использовались гидронасосы моделей НШ-10Д и НШ-46Д и гидрораспределители Р75-ПЗ-ПГ14А и Р75-ПЗ-ПГ2-Б. Схема гидравлической системы — раздельно-агрегатная с контурами открытого типа. В каждом контуре присутствовал свой гидронасос.
Предложения на рынке спецтехники
Цена грейдера ДЗ 180 после заводского капитального ремонта начинается с 1,7 млн руб. Подержанная машина с пробегом в рабочем состоянии предлагается за 0,5 млн руб. и выше. Стоимость часовой аренды грейдера ДЗ 180 с экипажем стартует от 2000 руб. За новый грейдер ГС 14.02 дилеры просят минимум в 4,8 млн руб.
Автогрейдер – механизм, рассчитанный на длительное интенсивное использование в тяжёлых условиях. Благодаря простоте конструкции, ремонтопригодности, доступным запасным частям ДЗ 180 полностью оправдывает эти расчёты.
РАССКАЖИ ДРУЗЬЯМ
- Дорожный каток — как подобрать машину с необходимыми параметрами
- Автогрейдер – что нужно знать об этой технике
- Экскаватор-погрузчик «Амкодор» — новое слово в машиностроении
Кабина, рабочее управление
ДЗ-99 комплектовался двухместной кабиной закрытого типа. Для комфорта оператора в ней устанавливались регулируемое сиденье, системы вентиляции и отопления. Здесь же были доступны контрольно-измерительные приборы.
С помощью гидросистемы осуществлялось управление рабочим оборудованием, гидроусилителем рулевого управления, а также осуществлялся наклон передних управляемых колес. В ее конструкции использовались гидронасосы моделей НШ-10Д и НШ-46Д и гидрораспределители Р75-ПЗ-ПГ14А и Р75-ПЗ-ПГ2-Б. Схема гидравлической системы — раздельно-агрегатная с контурами открытого типа. В каждом контуре присутствовал свой гидронасос.
ДВИГАТЕЛЬ
Автогрейдеры серии ДЗ 99 комплектуются 2 типами дизельных силовых установок:
- АМ-41Г (первоначальные версии);
- Д60К-С1 (поздние вариации).
АМ-41Г – 4-тактный мотор с вертикальным однорядным расположением цилиндрических механизмов. Двигатель имеет систему охлаждения жидкостного типа. Агрегат разработан специально для установки на грейдеры малого класса. Среди особенностей автогрейдера выделяют наличие второго пускового двигателя, функционирующего на бензине (2-тактный агрегат ПД-10У мощностью 66 л.с.).
Характеристики мотора АМ-41Г:
- рабочий объем – 5,7 л;
- номинальная мощность – 66 (90) кВт (л.с.);
- максимальный крутящий момент – 480 Нм;
- количество цилиндров – 6;
- диаметр цилиндра – 106 мм;
- экологический класс – Евро-1.
Агрегат Д60К-С1 относится к категории 4-цилиндровых моторов. Данный двигатель отличается высокой экономичностью и ресурсом работы. В качестве пускового мотора используется устройство ПД-10М мощностью 60 л.с.
Технические характеристики
Грейдер ДЗ 122–специализированная, маневренная машина с полноповоротным отвалом, расположенным изначально под углом по ходу движения. Функция его предназначена для смещения объема насыпи в сторону, засыпки мелких котлованов, ям. Операция осуществляется последовательными, многочисленными рейсами, используя возможности отвала. Навесной же передний нож позволяет выполнять функции бульдозера. Сзади к раме навешивается рыхлитель, которым шириной охвата 1300 мм производятся вскрышные, до 25 см. операции, вплоть до асфальта или булыжной мостовой. Грейдерный отвал за счет диапазона поворота создает насыпи или котлованы того или иного рельефа. Отдавая предпочтение той или иной модели ДЗ 122, следует руководствоваться показателями, определяющими необходимые рабочие функции машины:
- Геометрические габариты, которые составляют 10100х2500х3620 с учетом высоты фонаря–мигалки, веса оборудования (14 тон).
- Колея (2000мм) с учетом развала колес на 20°.
- Ведущие 2 оси, третья поворотная.
- Рама, складывающаяся в обе стороны на 30°.
Отвал 2700 мм с подъемом от поверхности и спуском ниже уровня полотна на 350 мм. Эта опция позволяет углублять (корыто) дороги. Поворотом ножа на 90° обрабатывается боковая поверхность насыпи или котлована. Угол поворота колес составляет 45°.
Двигатель
Модификации ДЗ 122 оснащаются чаще V-образным, 6-ти цилиндровым низкооборотным дизельным двигателем ЯМЗ-236, с числом оборотов 1700÷2300. При минимальных оборотах, 150 сильный, дизель расходует 165 г/л с/ч. В зависимости от комплектации, условий, режима эксплуатации, типа установленного двигателя, минимальный расход составляет 165 г/л с/ч; максимальнй–221.
ЯМЗ-236
Конструкции узлов, агрегатов смонтированы на 3-х-осной шарнирно-сочлененной раме с передним мостом и 2х осной задней тележке. На последней, сзади кабины размещен двигатель А-01М мощностью до 135 л с, расходом топлива 180 г/ л с /ч. Колеса крепятся на ступицах, а тележка на жесткой раме. Рабочие колеса колодочного типа с гидравлическим управлением. На прочную раму вмонтированы бамперы и фаркопные крюки на случай буксировки. За исключением мелких отличий, технические характеристики автогрейдера ДЗ 122А, совпадают эксплуатационными показателями обеих моделей.
Расход топлива
ДЗ-122 может расходовать разное количество топлива, что зависит от комплектации модели. Минимально возможное значение достигает отметки 135 г/л.с. ч, а максимальное – 221 г/л.с. ч. В среднем данный автогрейдер расходует топливо в количестве 165 г/л.с. ч.
Гидравлика
Определяющим фактором в эксплуатации грейдера считается гидравлическая составляющая управления рабочими механизмами. Вкупе с электронной системой, автогрейдеры оборудованы гидравлическими устройствами: насосом-2 , мотором, распределителем, замком, шарниром, усилителем. Аппаратура комплектуется магистральным фильтром, клапаном замедления, емкостью рабочего масла, трубопроводами, рукавами высокого давления. Один из насосов выполняет функции привода руля. Второй обеспечивает остальные приводы силовых механизмов. Гидромотор рассчитан переводить энергию потока масла в энергию поворота механизма отвала посредством редуктора.
Гидрораспределитель представляет собой 10 секционный блок с предохранительным клапаном. Служит для выполнения операций поворота, наклона ведомых колес, подъема и выноса отвала. В зависимости от выполняемых опций, гидроцилиндры отличаются друг от друга габаритами. Гидрозамки служат для перекрытия каналов цилиндра при режиме простоя техники или непредвиденном выходе из строя трубопровода. Гидрошарнир осуществляет подвод масла к цилиндрам выноса грунта и изменения угла резания насыпи. Фильтр монтируется на топливной магистрали с целью очистки масла от мелких механических примесей.
1960-е
Автогрейдер Д-446. Но уже в 1960 году на смену пришла новая техника — Д-446 с дизельным 65-сильным ДВС СМД-3. Ее вес был на 700 кг легче, чем у предшественника. Существовало две модификации — на одной для поворота колес применялась гидравлика, а на второй был реализован механический поворот. Модель стала более маневренной за счет сокращения длины на чуть менее метра, а оператор грейдерной машины мог работать даже в холодное время за счет обогрева кабины. В коробке передач разработчики применили постоянно замкнутую 12 пружинами муфту сцепления с одним диском для плавного переключения передач. Она же позволяла грейдеру передвигаться на шести передних скоростях и повышенной задней.
Автогрейдер Д-512. В 1961 году Падейский завод представил свою последнюю в прямом смысле слова разработку — Д-512 с пневматическими тормозами, 75-сильным двигателем СМД-14А и трансмиссией от трактора ДТ54А. Рабочие до 1967 года успели выпустить 1 675 экземпляров, после чего производство грейдеров на предприятии было свернуто окончательно. Примечательно, что некоторые образцы до сих пор работают в Эстонии в дорожном строительстве.
Автогрейдер Д-557 (ДЗ-31, ДЗ-122). После серии неудач с экспериментами построения моделей Д-473 и Д-547 Орловский завод наконец «выстрелил» в 1964 году моделью весом 12,4 тонны с механической коробкой передач. Серийное производство началось через три года, а уже в 1974 году вышла новая модификация — Д-557-1, более известная как ДЗ-31. В ней применялась гидромеханическая коробка передач. Через несколько лет появился очередные варианты — ДЗ-122 с гидромеханической коробкой передач и ДЗ-122-1 с механической. Сейчас завод производит современные версии 122 моделей с несколькими вариантами двигателей.
Автогрейдер Д-598. В середине 1960-х Брянский завод начинает производство модели 598 с механической коробкой передач с шестью передними и двумя задними скоростями. Его модификация Д-598Б дополнительно имела возможность вертикального наклона передних колес, но из цехов вышла всего 31 машина. Тем не менее в 1969 году грейдер получил диплом второй степени на выставке «Автоматизация».
Автогрейдер Д-710. Модель Д-710 впервые появилась в 1967 году на Брянском заводе, но в серийное производство она попала спустя два года. Мощность двигателя АМ-41 составляла 90 л.с., а сама машина была оборудована системой автоматической стабилизации при работах в поперечном уклоне.
Устройство автогрейдера ДЗ-122
Широкий спектр операций, для которых применяется автогрейдер, обуславливается его конструкцией. Так, его применяют для уборки, снега, льда и взрыхлённого грунта на строительных площадках и общественных территориях, находящихся под контролем коммунальных хозяйств. Выполнение этих операций возможно благодаря наличию полноповоротного отвала.
Дополнительные функции, а именно использование в качестве бульдозера, возможны благодаря подключению к автогрейдеру ДЗ-122 рабочей тележки с ножом, превращающей устройство в полноценный бульдозер. Модификации устройства образуются подключением ножей различных типов, в число которых входят поворотные и частично поворотные модели.
Также на раму, выполненную на основе двух осей, дополнительно крепится кирковщик-рыхлитель. Он устанавливается сзади и позволяет взрыхлять и вскрывать дорожные покрытия, в том числе и асфальт, что делает автогрейдер незаменимым в дорожном строительстве и дорожно-ремонтных работах.
Оригинальная модель устройства, запущенная в производство в 80-х, на данный момент не выпускается, но ввиду повышенного спроса производятся её модифицированные версии, в том числе автогрейдера ДЗ-122А.
Автогрейдер ДЗ-122 в работе
Основная рама выполнена из высокопрочной стали. В состав рабочего органа – грейдерного отвала включены следующие элементы: тяговая рама, редуктор отвала, поворотный круг и, собственно, отвал и нож. Кабина защищена от опрокидывания, имеет ряд дополнительных преимуществ, обеспечивающих комфортную работу.
Новые модели адаптированы для использования в современных условиях и позволяют комплектовать их запчастями зарубежного производства, к примеру, моноблочными гидрораспределителями или системой автоматического нивелирования, позволяющей корректировать работу в двух или трёх плоскостях на выбор.
Кабина, рабочее управление
ДЗ-99 комплектовался двухместной кабиной закрытого типа. Для комфорта оператора в ней устанавливались регулируемое сиденье, системы вентиляции и отопления. Здесь же были доступны контрольно-измерительные приборы.
С помощью гидросистемы осуществлялось управление рабочим оборудованием, гидроусилителем рулевого управления, а также осуществлялся наклон передних управляемых колес. В ее конструкции использовались гидронасосы моделей НШ-10Д и НШ-46Д и гидрораспределители Р75-ПЗ-ПГ14А и Р75-ПЗ-ПГ2-Б. Схема гидравлической системы – раздельно-агрегатная с контурами открытого типа. В каждом контуре присутствовал свой гидронасос.
Трансмиссия (ДЗ-98В.10.00.000) — ДЗ-98В:
1 2 3 4 5 6 7 8 9 9 10 11 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
Перечень комплектующих от Трансмиссия (ДЗ-98В.10.00.000) на ДЗ-98В
Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от Трансмиссия (ДЗ-98В.10.00.000) на ДЗ-98В, представленные в этом списке. Если в правой колонке есть ссылка «Показать цены» — эти запчасти от «Трансмиссия (ДЗ-98В.10.00.000)» есть в продаже. Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Показать стоимость» — такие детали мы не продаем и заказы на них не принимаем.
№ | Код детали | Наименование | Количество на модель, шт. | Показать все цены |
