К-701: технические характеристики

Двигатель «Кировца»

На тракторе К-701 используется чрезвычайно надежный, выносливый и очень производительный двигатель типа ЯМЗ-240.

Он имеет следующие эксплуатационные параметры:

тип используемого топлива – дизель;
максимальный объем камеры сгорания, см3 – 22 299;
максимальная возможная мощность, л. с. – 360;
тип клапанного механизма – OHV;
длина пути хода поршня, мм – 140;
диаметр цилиндра, мм – 130;
суммарное количество клапанов, шт. – 24;
общее количество цилиндров, шт. – 12.

Цилиндры в моторе данного типа располагаются V-образно. Именно с этим связана его чрезвычайная компактность.

В качестве основного материала для изготовления блока цилиндров использован чугун.

Главный блок цилиндров изготовлен из такого же материала.

Количество рабочих тактов – четыре. Топливо подается во впускную систему под высоким давлением при помощи специализированных насосов. Собираются они на заводе топливной аппаратуры в городе Ярославле.

Габаритные размеры мотора следующие:

длина, мм – 1 859;
ширина, мм – 1 098;
высота, мм – 1 190.

Суммарная масса двигателя, в котором полностью отсутствуют заправочные емкости, составляет всего 1 790 кг. Учитывая его производительность и мощность, данный параметр очень мал.

В качестве пускового устройства используется стартер 25.3708-01. Топливо, прежде чем попасть в топливную систему, проходит через два фильтра – тонкой и грубой очистки.

Отчасти именно благодаря этому ресурс мотора очень велик, ведь качество дизеля напрямую влияет на производительность силового агрегата и длительность межсервисных интервалов.

Управление

После внесения изменений, начиная с 1982 года, на К-701 начали применять гидравлическую систему совмещенного типа. Устанавливается один гидравлический бак, работающий насосом НШ-100Л2. Кроме того, рулевое колесо настраивается по углу наклона.

При повороте трактора К-701 согласовывается угол поворота колеса и полу рам. С этой целью применяют специальное следящее устройство, которое соединяет сошку редуктора с задней полу рамой. Непосредственно поворот К-701, происходит за счет гидравлики, процессу помогают два гидравлических цилиндра и гидравлический распределитель. Гидравлические цилиндры посредством поступающей в них жидкости смещают рамы относительно друг друга.

Поворот происходит за счет узлов:

Распределитель гидравлический с преобразующим устройством червячного типа;
Помпа;
Соединение руля с рулевым механизмом;
Регулятор расхода;
Цилиндры гидравлические;
Устройство слежения;
Гидравлическая тара;
Радиатор;
Гидравлические приводящие устройства.

Эксплуатация тормозов трактора К-701 происходит посредством нажатия педали в кабине. Передача усилия происходит за счет пневматического привода. Тормоза колодочного типа, состоят из барабана, суппорта, тормозных колодок. Крепится барабан на ступице, суппорт расположен на кожухе полуоси. Стояночный тормоз состоит их диска и колодок, удерживает трактор при стоянке под уклоном до 20°.

Насос шестеренчатый НШ-100Л2:

НШ-100Л2

Соединение электрического оборудования, систем и узлов в тракторе К-701 осуществляется при помощи гибких автомобильных проводов. Сечение провода от одного до 2.5 мм2. Система с одним проводом, клеммы минусового значения подсоединяются к корпусу. Напряжение сети трактора 12 и 24В. Электрическая схема на трактор К701М инструкция по эксплуатации и др. документация в свободном доступе, что облегчает эксплуатацию самодвижущейся машины.

Основные неисправности коробки передач

Неисправности и поломки в КПП в большинстве случаев возникают в результате износа имеющихся здесь комплектующих деталей, отдельных запчастей. Признаки того, когда необходим ремонт КПП на К 700:

трудность переключения скоростей;
самопроизвольное переключение передач;
утечка масла;
рывки;
стуки, шумы со стороны коробки.

Затруднение переключения передач может являться причиной того, что пришли в негодность тормозки-синхронизаторы. Причина возникновения рывков может быть связана с тем, что ослабли крепления. Также, разрешить возникшую поломку может регулировка привода управления коробкой.

Ремонт коробки передач трактора К 701 необходим, если стал отмечаться повышенный нагрев установленного редуктора. Как правило, в КПП при этом отмечается низкий уровень смазки. Течь жидкости со стороны ведущих мостов возникает вследствие повышенного уровня масла. Также, это может быть результатом загрязнения сапуна. Следствием того, что хозяин машины столкнулся с утечкой горючего, могут являться изношенные сальники. Учитывая это, тракторист должен следить за уровнем масла.

В случае возникновения недостаточного давления в гидравлической системе, подлежит проверке зубчатая муфта, валик, подшипник. Осмотреть стоит состояние масляного насоса. Если насос потерял свою производительность, данный элемент подлежит замене на вариант, который будет по своим характеристикам подходить к рабочей системе Кировца.

Самопроизвольное переключение передач – это еще одна из проблем, которую можно устранить путем замены изношенных деталей или путем регулировки привода.

Статья в тему: Ремонт коробки передач ZF

Передвижение за рулем К 700 и иных модификациях будет осложняться, если упало давление коробки передач. Причин этого отмечается несколько, начиная с того, что засорился фильтр, заканчивая поломкой механизма переключения передач.

Описание кабины

Трактор колесный К-701 имеет двухместную кабину с хорошей системой отопления и вентиляции, которая обеспечивает комфортные и удобные условия работы водителя. На раме расположен сварной постамент, к которому прикреплена двухместная кабина с двумя дверьми. Кабина является герметизированной цельнометаллической. Благоприятному климату внутри способствуют системы вентиляции, отопления и термоизоляции. Комфорт водителя обеспечивается благодаря наличию подрессоренного кресла, которое имеет в своем составе гидравлический амортизатор двойного действия. Жесткость пружины сиденья можно регулировать. Регулировка производится с учетом веса водителя. Также внутри кабины присутствует дополнительное кресло.

Благодаря раздельно-агрегатной системе и трехточечному устройству существует возможность агрегатирования трактора различными сельскохозяйственными орудиями. Система имеет в своем составе гидросистему управления навесным устройством и исполнительные механизмы сельскохозяйственных машин. Шестеренный насос, гидробак, гидрораспределитель, запорные устройства, гидроцилиндры и гидропроводы составляют гидравлическую систему управления навесным устройством.

Освещение наружного пространства осуществляется при помощи фар и фонарей, расположенных впереди и сдази кабины, а также на крыльях.

Устройство

Главной особенностью конструкции техники данного типа является уникальная система поворота. Она представляет собой две полурамы, соединенные шарнирным механизмом.

Именно поэтому при передвижении на К-701 возможно осуществлять развороты, практически не изменяя при этом положения передних колес.

Мы подготовили для вас обзор моделей тракторов TYM японского производства. А здесь предлагаем изучить технические характеристики ТДТ-55.

По следующему адресу: https://spez-tech.com/tehnika/selhoz/traktoryi/keys-opisanie-modelnogo-ryada-oblast-primeneniya.html вы узнаете, в чем преимущество системы двойных колес, используемой в некоторых моделях тракторов Кейс.

Благодаря использованию «ломающейся полурамы» радиус поворота чрезвычайно мал, что дает возможность успешно маневрировать даже при небольшом количестве свободного пространства.

На передней части рамы располагаются следующие составные части:

КПП;
бак для топлива;
бак для заливки смазочного материала;
передний мост ведущий;
мотор;
кабина водителя.

На задней полураме устанавливаются:

навесной механизм;
второстепенный ведущий мост;
специализированная аппаратура.

К-701, имеющий хорошие технические характеристики, оснащается механической коробкой переключения передач с гидравлической системой управления.

Рессоры в конструкции К-701 отсутствуют полностью. Смягчение дорожных неровностей осуществляется при помощи покрышки с очень широким профилем.

Передний привод работает в процессе езды постоянно, отключение его не предусмотрено. Задний же можно включать при необходимости.

Данная особенность ходовой части делает трактор чрезвычайно устойчивым, независимо от поверхности, по которой он передвигается.

На задней полураме присутствует специальная скоба. Именно на нее устанавливается всевозможное дополнительное оборудование.

Присутствует тормозная система пневматического типа – это существенно облегчает эксплуатацию данной техники.

В водительском отделении трактора имеется два сиденья, целиком выполненных из металла.

Сама кабина, из которой осуществляется управление, монтируется на резиновые амортизаторы.

Водительское сиденье оснащается рессорами. Все это делает эксплуатацию трактора относительно комфортной, особенно с учетом года, в котором он был спроектирован и начал выпускаться.

Картофелепосадочная и уборочная техника

Передвижная картофелесортировка Л-701 – это агрегат для калибровки картофеля на крупный, семенной и мелкий. Машина может функционировать как в хранилище, от электропривода, так и в поле, агрегатируясь с трактором через вал отбора мощности. Сортировка картофеля на месте позволяет существенно сэкономить временные и денежные ресурсы на перевозку, разгрузку/погрузку, повторную сортировку и прочее.

Главными конструктивными частями картофелесортировки являются плоские обрезиненные решета с квадратными ячейками грохота двух размеров – 35х35 мм и 50х50 мм. Также машина оснащена электроприводом мощностью 1,5 кВт и имеет техническую возможность подключаться к ВОМ трактора. Производительность агрегата составляет 5 т/час.

Машина Л-701 – это прекрасный образец техники для механизации трудоемкого процесса сортировки картофеля, а также экономии энергозатрат. ]Торовый дом «Форвард» предлагает картофелесортировку от производителя по приемлемой цене, а также другую картофелеуборочную и посадочную технику отличного качества.

Технические характеристики:

Тип машины	передвижная
Производительность, т/час	5
Привод: Электродвигатель 4А90 6УЗ N=1,5 кВт, n=1000 об/мин или АИР90 6УЗ N=1,5 кВт, n=1000 об/мин, шт	1
Установленная мощность, кВт	1,5
Количество грохотов, шт	2
Размеры ячеек грохота, мм	35×35, 50×50
Габаритные размеры, мм	7000х1600х2400
Масса, кг:	800

Рабочий процесс картофелесортировки Л-701:

Немного полезной информации о картофелесортировках:

Картофелесортировка состоит из таких основных частей: два прутковых спаренных цилиндра, скатная прутковая решетка (позволяет отделять картофель по фракциям), загрузочный бункер, рама и ручной привод. При этом основанием для каждого цилиндра выступают деревянные обручи и крестовины. В свою очередь обручи состоят из элементов, которые соединены с крестовиной и непосредственно между собой стальными прокладками и шипами.

Во избежание механических повреждений собранного картофеля в момент сортировки крестовины устройства специально делают округлой формы. Деревянные прутки, которые крепят с внутренней стороны обруча, монтируют к нему при помощи шурупов и металлической ленты повышенной гибкости. В самих обручах при укладке прутков выполняют выемки.

Стоит отметить, что от размера цилиндров, которые между собой соединяются болтами, подбирают и раму. В свою очередь раму выполняют как из деревянных брусков, так и из уголковой стали.

Картофелесортировка разделяет картофельные клубни на несколько фракции: мелкую, среднюю, крупную. Картофель крупной фракции поступает сразу на выход, тогда как картофель мелкой и средней фракции просеивается через цилиндры. Что касается остатков земли и иных мелких примесей – они отделяются сквозь скатные решетки.

Стоит отметить, что в новых машинах современных конструкций такие решетки постоянно сотрясаются, что позволяет достичь одновременной сортировки и очистки клубней от излишних примесей.

Как устроена картофелесортировка?

Картофелесортировка включает в себя два решетных станка, которые движутся возвратно поступательно. При этом в верхний стан устанавливают решето, имеющее крупные ячейки и картофель наибольшей фракции идет сходом. Картофель мелкой и средней фракции поступает на второй стан, в котором ячейки более мелкие. Картофель наименьшего размера поступает в нижнюю часть машины и выводится в боковую часть картофелесортировки.

После того, как картофель отсортирован, овощи крупной и средней фракции подается на переборочный стол, на котором установлен ленточный транспортер, разделенный на две части. Это позволяет разделить картофель курной и средней фракции для последующего отбора примесей (камни, земля) и поврежденного картофеля вручную.

На выходе картофелесортировка оснащена патрубками для каждой фракции, на которые закрепляются мешки, куда затаривают отсортированный картофель. Благодаря наличию патрубков для каждой фракции картофеля, работа по сортировке овощей производится практически без перерывов.

Картофелесортировка — это хорошее подспорье для владельцев небольших и средних хозяйств, поскольку она очень проста в передвижении (наличие колес). Помимо этого, картофелесортировка способна работать как под навесом, так и под открытым небом, но лишь в том случае, когда есть возможность бесперебойной подачи электроэнергии.

Трансмиссия

Механизмы трактора К-701, передающие импульс от двигателя на ведущие колеса составляют трансмиссию: полужёсткое сцепление, коробка переменных передач, кардан, мосты. Межосевой дифференциал в схеме отсутствует.

Особенность муфты К-701, работа совместно с механизмом преобразования привода помпы. Полужесткая конструкция содержит резиновые элементы, которые смягчают колебания и перегрузки в процессе работы силовой установки. Передача крутящего момента двигателя к коробке переменных передач происходит плавно, без эксцессов. Сама муфта устанавливается на маховик. Задние колёса машины отключаются, за счет чего снижается расход горючего.

Муфта полужесткая в сборе К-701:

Устройство изменения скоростей механического типа, имеет много ступеней, шестерни находятся в постоянном зацеплении, фрикционное, механизм изменения режимов механический. Изделие крепится на амортизаторах, с целью снизить вибрацию на корпус К-701. Механизм оборудован шестнадцатью передачами «вперед» и восемью передачами «назад».
Оба моста К-701 конструктивно ведущие, заменяют друг друга. Задний отключаемый, передний со стояночным тормозом. Оба изделия крепятся к полу рамам.
Полный привод возможен за счет применения карданной передачи на самодвижущейся машине К-701.

К-701 Кировец 1985-2002 годов выпуска: технические характеристики, обзор, описание

Передний и задние мосты — ведущие, жестко соединены с рамой. Задний мост может отключаться.

Трансмиссия представлена также полужесткой муфтой с резиновыми элементами, механической КПП, карданной передачей с игольчатыми подшипниками (открытый тип).

Источник фото: kowsh.ruФото К-701

Управление осуществляется при помощи двух гидроцилиндров, червячной передачи и гидрораспределителя золотникового типа. Бездисковые колеса оснащены рабочими барабанными тормозами с пневмоприводом. На переднем мосту установлен стояночный колодочно-дисковый тормоз.

Источник фото: kostroma.tiu.ruКонструктивная масса К-701 с основным оборудованием составляет 12 400 кг

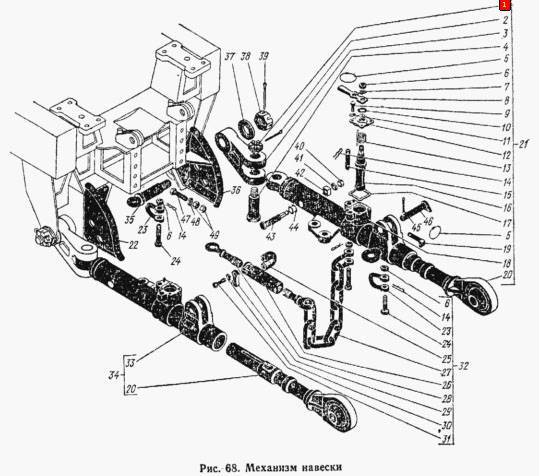

Тип навесной системы — трехточечный раздельно-агрегатный. Максимальная грузоподъемность на расстоянии 2,5 м от оси подвеса составляет 2 т, вертикальная нагрузка на зев гидрофицированного крюка от полуприцепа — 1,7 т. В качестве опции трактор можно оснастить комплектами узлов ВОМ и реверсивного управления.

За моторной установкой расположена цельнометаллическая герметизированная кабина, которая оснащена подрессореным креслом водителя с гидравлическим амортизатором, а также дополнительным сиденьем.

Тяговый класс трактора	5
Скорость движения при номинальном тяговом усилии	9,43 км/ч
Максимальная рабочая/транспортная скорость трактора передним ходом	13,8/33,8 км/ч
Скорость трактора задним ходом мин/макс	5,1/24,3 км/ч
Число передач переднего/заднего хода	16/8
Эксплуатационная масса трактора	13 400 кг
Грузоподъемность навесного устройства	55 кН

Двигатель

Трактор К-701 оснащался четырехтактным 12-цилиндровым двигателем ЯМЗ-240Б с воспламенением от сжатия.

Дизель оборудован комбинированной сухой двухступенчатой системой очистки воздуха и закрытой системой охлаждения с принудительной циркуляцией жидкости и компенсационным контуром. Запуск мотора осуществляется электростартером.

Машина оснащена также системами предпускового подогрева и автоуправления вентилятором. Регулировка теплового режима производится при помощи термостатов и радиаторной шторки.

Максимальная мощность на ВОМ при номинальной частоте вращения коленчатого вала	187 кВт
Удельный расход топлива при максимальной мощности на ВОМ	272 г/кВт*ч
КПД передачи от выходного вала дизеля к хвостовику ВОМ при максимальной мощности на ВОМ (без редуктора)	0,94
Номинальная мощность двигателя	220,6 кВт (300 л.с.)
Количество топливных баков	2 шт.
Общий объем топливных баков	640 л

Габариты К-701

Дорожный просвет под кронштейнами при статическом радиусе шин (800 мм)	430 мм
Колея трактора	2 115 мм
Наименьший радиус поворота по следу наружного колеса с выключенным задним мостом	7 200 мм
База трактора	3 200 мм
Глубина преодолеваемого брода	800 мм
Габаритная ширина	2850(+50)(-50) мм
Габаритная длина с навесным устройством в транспортном положении	7400(+50)(-50) мм
Габаритная длина без навесного устройства	6382(+50)(-50) мм
Габаритная высота	3685(+40)(-40) мм
Предельные углы подъема и спуска на сухом грунте	18°

Модификации

Модификацией трактора К-701 является модель К-701М. Основные ее отличия — это другой двигатель (ЯМЗ-8423), гидравлическая подвеска, установленная на передний мост, 5-ступенчатый воздухоочиститель и более комфортная кабина.

Источник фото: traktoramira.ruФото К-701

Техническое обслуживание

Ресурс трактора до первого капитального ремонта	8 000 моточасов
Ресурс двигателя до первого капитального ремонта	8 000 моточасов
Ресурс трансмиссии до первого капитального ремонта	8 000 моточасов
Ресурс несущей системы до первого капитального ремонта	полный срок службы трактора
Срок службы трактора	10 лет

Аналоги

Сравнимыми по техническим характеристикам моделями конкурентов являются: МТЗ 2122.4, МТЗ 2122.3, МТЗ 1502, МТЗ 3522.5, МТЗ 3522, ПТК К-703 МА 12-04, МТЗ 3022ДЦ.1, МТЗ 3022.2, АГРОМАШ Руслан, МТЗ 3525.6.

Характеристики К-700

К-700 огромен и широк, и все же его главная особенность не размер, а двойная рама: передняя и задняя. На передней установлено практически всё: кабина, КПП, передний мост, двигатель и два топливных бака, интегрированных в крылья, общим объемом топлива 320 литров (есть еще бак для масла). Задняя рама не так монументальна — ещё один мост и встроенная аппаратура. Всё навесное оборудование, что можно повесить на Кировец, вешается назад.

Трактор «Кировец» К-700 на фотоЕще одной особенностью Кировца является отсутствие рессор. Рамы между собой соединены шарнирным механизмом. Он также уникален: представляете, какая на него идет нагрузка, сколько он тонн выдерживает? Хоть лыжи сзади поставь — он поедет, так как всё самое главное скомпоновано в головной части трактора. И главное в этой конструкции это даже не мотор, а коробка передач, с конструкторской точки зрения, очень передовая изящная штука, хоть и размером огромная.

Коробка передач К-700

На тракторе нет муфты сцепления. Вместо неё есть педаль слива — падение давления в гидросистеме. Коробка передач механическая, 16-ти скоростная, имеет 4 режима, с гидравлическим управлением, четырьмя фрикционами и механическим управлением с зубчатыми муфтами. Для управления коробкой передач используются два рычага: первый рычаг включает скорости: рабочую, транспортная, задняя; а второй рычаг переключает режимы: 1-й, 2-й, 3-й и 4-й.

Коробка переключения передач К-700 на фото

Особенность коробки К-700 — она предназначена для переключения скоростей без потери мощности за счёт фрикционов. Ну чем не танк?

Тут всё гидравлически и вакуумно продумано. Мало того, что можно тормозить коробкой, есть еще очень хорошие вакуумные тормоза — 13 тонн замедляются предсказуемо понятно, и не ощущаешь совсем массы.

Двигатель К-700

Двигатель К-700 огромный как у танка, ЯМЗ 240 — дизельный V12. Рабочий объем более 22 литров, максимально возможная мощность — 360 лошадиных сил; 1900 оборотов в минуту, максимальный крутящий момент — 1240 ньютон-метров.

Двигатель трактора Кировец К-700 на фото

Блок цилиндров двигателя К-700 чугунный, количество рабочих тактов 4; топливо подается во впускную систему под высоким давлением. Весит данный двигатель аж 1700 кг.

Кабина

Чтобы попасть, а, вернее, залезть в кабину, придется приложить некоторые усилия. Про кабину К-700 говорят «сидишь как на русской печке, а свободно как в квартире».

Кабина К-700 на фото

Приборы сгруппированы на приборной панели слева: давление масла, давление в системе, моточасы, обдув, дворники — впечатление такое, что сидишь в салоне автомобиля. Водительское кресло — на рессорах с регулировкой. Регулируется также и рулевая колонка.

Знаете ли Вы, почему на сельхозтехнике водительское место всегда расположено справа? Всё очень просто: паханное поле справа, и водителю удобнее следить за пашней.

Технические характеристики

Рассмотрим основные параметры трактора “Кировец” К-700, а также его технические характеристики. Дорожный просвет трактора К-700 составляет 440 мм, ширина колеи – 2115 мм.

Топливный бак трактора вмещает 450 литров. Далее остановимся на скоростях машины: при движении вперёд трактор развивает скорость 2,9 – 44,8 км/ч; при движении назад “Кировец” разгоняется от 5,1 до 24,3 км/ч.

Минимальная дальность поворота машины (по следу наружного колеса) равна 7200 мм.

Габаритные размеры трактора К-700:

Длина – 8400 мм;
Ширина – 2530 мм;
Высота (по кабине) – 3950 мм;
Высота (по выхлопной трубе) – 3225 мм;
Масса – 12,8 т.

Механизм навесного снаряжения:

Насосы – шестеренные КШ-46У правого и левого вращения;

Генератор – клапанно-золотниковый;

Грузоподъемность трактора составляет 2000 кг;

Тип прицепного механизма – съемная прицепная скоба.

Для сравнения остановимся на моделях “Кировца” К-701, К-700А и их технических характеристиках. На тракторе К-701 установлен дизельный двигатель ЯМЗ-240БМ2. Двухместная кабина трактора К-701 отличается качественным механизмом подогрева и вентиляции, предоставляет оптимальные условия работы машиниста. В комплектацию машины входит система выбора мощности, обратное управление, механизм удвоения колес. К-700А – усовершенствованная версия К-700 и базовая модель для создания тракторов К-701 и К-702.

Присутствует несколько основных отличий трактора К-700А от “Кировца” К-700. Благодаря усилению передней полурамы появилась возможность установки мотора. Была увеличена база и колея К-700А. Были обновлены посадочные места. Внедрили жесткое крепление переднего и заднего мостов. Были установлены радиальные шины. Изменили расположение баков, умножили их количество, а также увеличили заправочные объемы. Несмотря на то, что у модификаций трактора “Кировец” К-701 усовершенствованные технические характеристики, базовая модель К-700 им практически ничем не уступает.

Двигатель

Восьмицилиндровый агрегат устанавливался на передней части машины на специальных амортизаторах. Опор для него было всего три. Установка отличалась сухой, комбинированной двухступенчатой системой очистки воздуха. Топливная система включала в себя полный набор фильтров, ручной насос для подкачки топлива, насос высокого давления, форсунки и дополнительные топливные бачки. Двигатель отличался собственной закрытой системой охлаждения. Она отличалась наличием компенсационного контура и принудительной циркуляцией ОЖ. Система предпускового подогрева существенно помогала.

Отзывы говорят, что даже в 40-градусный мороз можно было без труда запустить «К-700 Кировец». Технические характеристики других машин не позволяли работать в большие морозы.

Коробка передач

На тракторе К-700 нет муфты сцепления. Вместо неё есть педаль слива (падения давления в гидросистеме коробки передач).

Коробка передач — механическая, с шестернями постоянного зацепления, 16-скоростная (четырёхрежимная), с гидравлическим управлением четырьмя фрикционами и механическим управлением зубчатыми муфтами. Все шестерни прямозубые. Число передач (гидравлические) 4 (+2 нейтральные), 4 режима (механические), переключение повышенная-пониженная. В итоге число скоростей 16 (от 1.1 до 4.4) и соответственно 8 задних. Коробка предназначена для переключения скоростей без потери мощности (за счет фрикционов).

Режимы переключаются путём перемещения шестерён как в любой механической коробке передач. Скорости переключаются путём переключения золотника (перенаправлением гидропотока масла). 2-я нейтраль отключает гидропоток. 1-я нейтраль помимо отключения гидропотока механически притормаживает ведущий вал (вал с фрикционами) в коробке передач как ручной тормоз. Поэтому включать 1-ю нейтраль можно только после остановки.

Навесное оборудование

Модель была укомплектована этой системой. Она была гидравлической, трехстоечной. Система могла нести на себе оборудование весом до 2 т. Тяговые характеристики трактора могли достигать более 5 тонн.

Прицепное устройство выполнено в виде прицепной скобы. Благодаря тому, что технические характеристики «К700» позволяли легко адаптировать его к очень широкиму спектру сельхозтехники, область его использования была необычайно широкой. Например, на пахотных работах скорость его часто достигала 10 км/ч.

Технические характеристики К-701, масса

Модель К-701 предназначалась для различных видов работ в паре с широкозахватным оборудованием. Трактор состоит из двух полурам, которые поворачиваются относительно друг друга вертикально и горизонтально благодаря шарнирам. Передний и задние мосты — ведущие, жестко соединены с рамой. Задний мост может отключаться. Трансмиссия представлена также полужесткой муфтой с резиновыми элементами, механической КПП, карданной передачей с игольчатыми подшипниками (открытый тип).

Источник фото: kowsh.ru Фото К-701

Ведущие мосты состоят из главной передачи (две конические шестерни с круговыми зубьями), самоблокирующегося дифференциала свободного хода и конечной передачи (однорядный планетарный редуктор).

Источник фото: kostroma.tiu.ru Конструктивная масса К-701 с основным оборудованием составляет 12 400 кг

Тяговый класс трактора

Скорость движения при номинальном тяговом усилии

Максимальная рабочая/транспортная скорость трактора передним ходом

Скорость трактора задним ходом мин/макс

Число передач переднего/заднего хода

Эксплуатационная масса трактора

Грузоподъемность навесного устройства

«Кировец К-424»

«К-424» – это новая модель, официально представленная на рынке и поступившая в продажу с августа 2017-го года. Трактор стал дебютом предприятия в новом для него классе (ранее Кировский завод выпускал трактора только 5-8 тяговых классов).

По замыслу создателей, «К-424» должен стать родоначальником нового семейства «К4»: сельскохозяйственных тракторов 3-4 тяговых классов. Это отвечает стратегии производителя: расширять модельный ряд, подстраиваясь под актуальные потребности потенциальных покупателей продукции.

Конструкционно «К-424» представляет собой полноприводной сельскохозяйственный трактор общего назначения, построенный на традиционной для всех машин марки шарнирно-сочленённой раме. Позиционируется как универсальный трактор для фермерских хозяйств с пахотными площадями от 500 до 2000 гектар.

Отмечается, что «К-424» вписывается и в агротехнологии более крупных холдингов и землепользователей – всюду, где нужно решать задачи частых перегонов на удалённые поля по дорогам общего пользования; обработки мелкоконтурных полей. Применим для осуществления полного спектра работ по основной и предпосевной обработке почвы; посеву и защите растений; на транспортных и вспомогательных работах.

При эксплуатационной массе в 10 тонн трактор обладает грузоподъёмностью задней трёхточечной навески в 6 тонн. В качестве дополнительной опции, может оснащаться передней навеской, маятниковым прицепным устройством, тягово-сцепным устройством лифтового типа.

База «К-424» составляет 3,19 м; общая длина – 6,96 м; ширина – 2,54; высота – 3,505 м. Ширина колеи – 1,93 м. Размер шин: 23,1R26.

Оснащается рядным шестицилиндровым дизельным двигателем «ЯМЗ-53625», четырёхтактным, жидкостного охлаждения, с турбонаддувом, с промежуточным охлаждением наддувочного воздуха, с электронным управлением – системой питания «CommonRail».

Рабочий объём данного мотора составляет 6,65 л, номинальная мощность – 240 лошадиных сил (или 176 кВт). На тракторе «К-424» установлено два топливных бака по 250 литра каждый.

На трактора «К-424» устанавливается автоматическая коробка перемены передач с блокировкой гидротрансформатора и электрогидравлическим переключением передач как в автоматическом, так и в ручном режимах. Количество передач: 6 вперёд и 3 назад.

Трактора оснащаются мостами с самоблокирующимися дифференциалами. В состав моста входят унифицированные колесные редукторы планетарного типа. Передний ведущий мост находится на продольных полуэллиптических рессорах с телескопическими гидравлическими амортизаторами. Задний ведущий мост закреплен жестко. Тормоза –дисковые, с пневмогидравлическим приводом.

Кабина трактора «К-424» оснащена современной системой управления «Командпост 2» –теперь джойстик управления автоматической КП, кнопки управления EHR, навеской и четырьмя гидролиниями расположены на подлокотнике подрессоренного сиденья. Кабина обладает высокой степенью вибро- и шумозащищённости, оснащена производительной климатической системой.

Цена нового трактора «Кировец-424» в 2018 году составляет 5 200 000 рублей.

Устройство

«Кировец К 701» базируется на двух подвижных полурамах. Это позволило увеличить проходимость и манёвренность трактора. На передней полураме смонтированы главные конструкционные узлы, такие как кабина, двигатель, баки для горюче-смазочных материалов и коробка передач. В заднем сегменте машины установлены ведущий мост и навесное оборудование. Установка на колёса специальных покрышек позволила заменить трактору рессорные элементы. Агрегат имеет механическую коробку передач, позволяющую переключать скорости на ходу.

Кабина

Кабина на К-701 устанавливается на четыре резиновых амортизаторах, двухместная, остекленная, герметичная и бескаркасная, предусмотрена вентиляция и отопление. Герметичность обеспечивается установкой втулок и чехлов в тех местах где через вырезы в полу и стенах кабины проходят детали и приводы управления. Герметичность люков крыши и пола, дверных и оконных проемов достигается с помощью уплотнительных резинок. Установка специальных панелей на стенках кабины, обшивка крыши и нанесение на пол мастики обеспечивает шумоизоляцию и утепление. В плохую погоду хороший обзор обеспечивается с помощью трех стеклоочистителей. Лобовое и заднее стекло не открывается, дверные окна снабжены стеклоподъемниками. Водительское сидение подрессоренное, регулируемое, имеет три положения. На этих тракторах реализована возможность реверсивного управления, для этого сиденье может переставляться с задней стенки на переднюю, а педали газа и тормоза слева переносятся назад.

При эксплуатации машины в летний период, с кожуха отопителя снимают вентилятор – пыле отделитель и ставят на крышу кабины, также отключают радиатор отопления от системы охлаждения двигателя.

Комплектация

Стандартный комплект «Кировца» включает погрузочный ковш и бульдозерный отвал. Дополнительно машина может оснащаться следующими видами рабочих органов:

плугом;
челюстным захватом;
гидравлическим молотом;
фрезами;
культиватором;
сеялкой;
прицепным устройством.

По требованию заказчика трактор может комплектоваться дополнительными шинами, системой подогрева горюче-смазочных материалов, кондиционером и отопительным устройством.

К-701: технические характеристики

Двигатель «Кировца»

Управление

Основные неисправности коробки передач

Описание кабины

Устройство
