Уборка кукурузы
Сбор кукурузы предполагает не лишь уборку початков — убираться должна и листостебельная масса. Кукурузу на зерно сейчас убирают при помощи специальных машин «Херсонец». При помощи машинного способа проводится уборка не всей кукурузы, так убирают лишь скороспелые сорта имеющие маленькие листья и плотные стебли. Кукурузу могут собирать двумя методами:
- Одновременный обмолот и жатва. Для срезания кукурузы, молотьбы зерна и измельчения зеленой массы применяется специальная жатка или переоборудованный комбайн.
- Сбор початков (без обмолота). Для срезания кукурузы, молотьбы зерна, измельчения зеленой массы, очистки и просушивания зерна применяются специальные отдельные механизмы.
Кукурузу начинают собирать в период, когда она входит в этап восковой спелости. Сбор данной культуры идет на продолжении 1-2 недель. Зерно, которое в будущем будет использоваться для посева, отбирают при начале полной зрелости. При условии, что влажность зерна не выше 30%, уборку часто совмещают с обмолотом.
После уборки обработка культуры разделяется на 2 направления:
- обработка и сушка неочищенных и очищенных початков;
- обработка и сушка зерна, которое намолочено.
Подготовка зерноуборочных комбайнов и комплексов к работе
Правильная техническая подготовка комбайна к работе — это не только основа бесперебойной работы, но и гарантия соблюдения рациональных технологических регулировок, стабильности режима рабочих органов агрегата и, как следствие этого, возрастания производительности комбайна и снижения потерь зерна.
При подготовке комбайна к работе необходимо тщательно проверить его комплектность, действие всех систем и сборочных единиц и безотлагательно устранить все неполадки. Комбайн должен быть отрегулирован и герметизирован.
Необходимо очень внимательно отнестись к проверке затяжки резьбовых соединений, натяжения ремней, цепей, правильности регулировки предохранительных муфт, соответствия нормативам регулировок рабочих органов жатки, молотилки, копнителя, мест утечки зерна, соответствия техническим требованиям двигателя, моста управляемых колес, ходовой части, гидросистемы, рулевого управления, электрооборудования, системы сигнализации, средств пожаротушения, педалей управления, сиденья, вентиляционных установок.
Затяжка болтовых соединений должна производиться определенным крутящим моментом (табл. 2).
Натяжение клиноременных и цепных передач должно соответствовать техническим нормативам.
Все шкивы, охватываемые одним ремнем, и звездочки, охватываемые одной цепью, должны лежать в одной плоскости. Попавшее на ремень масло удаляют тряпкой, слегка смоченной в бензине, затем вытирают ремень насухо.
Нормативы затяжки резьбовых соединений
Предохранительные муфты зерноуборочных комбайнов должны быть затянуты в соответствии с нормативами.
Правильность регулировки муфт проверяют динамометрическим ключом через насадку с цепью соответствующего шага. При отсутствии ключа предохранительные муфты проверяют следующим образом. У кулачковых муфт устанавливают диски до совпадения вершин зубьев; гайками стяжных болтов сжимают пружины до соприкосновения витков; отвертывают гайки на шесть оборотов; положение гаек стяжных болтов фиксируют затяжкой контргаек, провертывают диски до совпадения зубьев со впадинами. При правильно установленном крутящем моменте перегрузка рабочего органа вызывает специфический звук муфты — треск. У фрикционных муфт сжимают пружины до соприкосновения витков, а затем отвертывают гайки на один-два оборота и фиксируют затяжкой контргаек.
Нельзя оставлять затянутыми пружины муфт до соприкосновения витков, так как это вызывает поломку рабочих органов комбайна. Необходимо проверить состояние и соответствие установленным диапазону и нормативам регулировок рабочих органов комбайнов, другие агрегаты и системы (табл. 3).
Комбайн должен быть герметизирован. Возможные места утечки зерна необходимо тщательно проверить и уплотнить наклеиванием поролона, губчатой резиной или установкой щитков (рис.2).
Герметизацию комбайна проверяют следующим образом. На контрольной площадке, где проводят подготовку комбайна к работе, расстилают брезент или пленку, на который заводят подготовленный к работе комбайн. Брезент должен покрывать площадку, находящуюся под жаткой и молотилкой. К жатке комбайна подвозят примерно 200 кг соломы и 150 кг зерна. Запустив двигатель, включают в работу рабочие органы комбайна и подают под шнек жатки одновременно солому и зерно. Полностью их израсходовав, рабочие органы комбайна останавливают, а двигатель заглушают, осматривают брезент. В случае появления на брезенте зерна находят места его утечки и устраняют неисправности в герметизации комбайна.
Диапазон регулировок рабочих органов, двигателя, ходовой части зерноуборочных комбайнов и комплексов
Кластер прилуцких полей

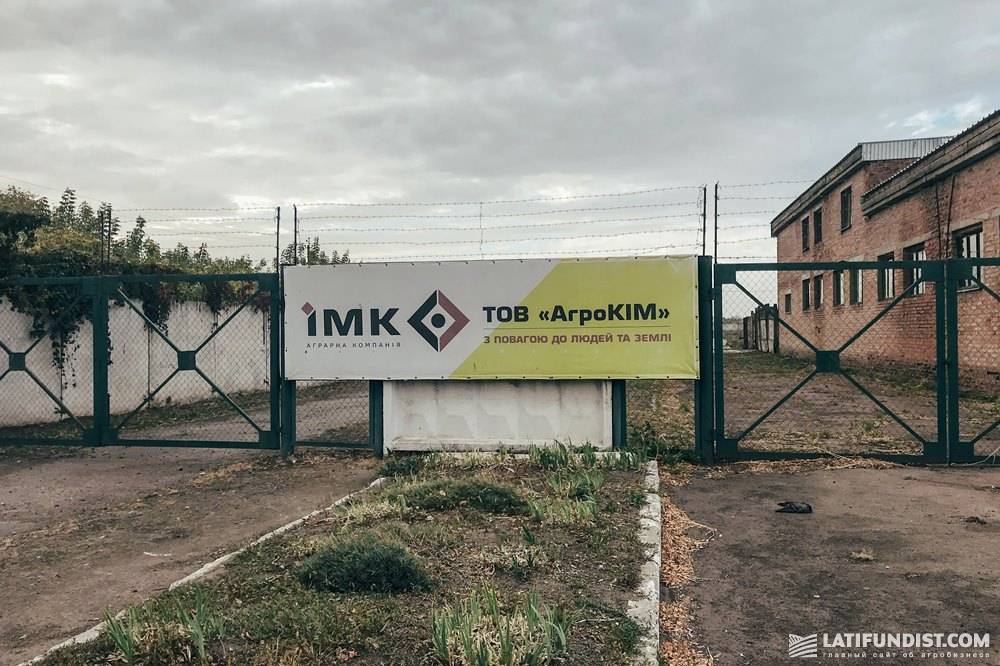

Но для начала несколько слов о компании «АгроКИМ». В агробизнесе она уже без малого 20 лет, а деятельность свою ведет на родине украинской махорки — в Прилуцком районе Черниговской области и двух смежных с ним районах. В поселке Малая Девица, где сейчас зарегистрирована компания, полтора века назад располагалось 5 складов махорки, а позже местную махорку даже выделили в отдельный сорт — «Девицкая».
Но все это в прошлом. Сегодня на полях «АгроКИМа» главная культура — кукуруза. В настоящее время предприятие арендует 18,6 тыс. га. Под кукурузой в хозяйстве более половины площадей — в 2020 г. она занимала 10,3 тыс. га. Кроме кукурузы в севообороте компании пшеница и подсолнечник.
Вообще же, по-настоящему судьбоносным для «АгроКИМа» стал 2013 г., когда компания вошла в состав группы ИМК. Теперь это один из трех кластеров группы в Черниговской области — Прилуцкий.
Впрочем, как и ранее, основным сегментом в работе компании остается растениеводство. Вместе с тем в состав предприятия входит и небольшая молочно-товарная ферма. Кроме того, компания располагает серьезными мощностями по хранению зерна: пятью элеваторами, самым крупным из которых является Прилуцкий с мощностью единовременного хранения 90 тыс. т.
Принадлежность компании к крупному холдингу ощущается сразу. В парке сельхозтехники предприятия есть тяжелые тракторы Fendt, Case IH, New Holland и John Deere в 300-500 л/с. В парке зерноуборочной техники — комбайны New Holland CR 980.
Что же касается уборочной логистики и контроля, они в компании базируются на «пяти китах»: трехзвенной системе уборки урожая, GPS-трекинге, дистанционном мониторинге, весовом и топливном контроле и системе прямой передачи данных с датчиков, установленных на технике, в базу предприятия.
Знакомство с ними мы начнем с самого простого — бункеров-накопителей.
Что делает комбайн
Зерноуборочный комбайн представляет собой машину, которая выполняет сразу несколько операций. Двигаясь по полю, комбайн срезает зерновые культуры. После этого осуществляется подача зерна к молотильному аппарату, где происходит обмолот зерна от колосьев. Затем происходит отделение чистого зерна от постороннего мусора. Готовый продукт подаётся в специальный бункер, где он накапливается в процессе обработки поля. При заполнении бункера комбайн отправляется к месту выгрузки, где опустошает контейнер.
Комбайн заменяет такие устройства, как жатка, молотилка и веялка. Это универсальное средство сбора урожая.
Также комбайн может комплектоваться дополнительным оборудованием для сбора различных сортов зерновых культур.
Виды и классификация зерноуборочных комбайнов — принцип работы
Современный комбайн зерноуборочный представляет собой сложную, универсальную и многофункциональную технику, которая призвана механизировать уборку различных культур, тем самым сделав ее максимально эффективной и быстрой.
Если рассматривать устройство зерноуборочного комбайна, то основное отличие наблюдается в принципе обработки – прямом комбайнировании, при скашивании и обмолачивании, происходящими одновременно, а также раздельном сборе зерна, и укладке, сваливании срезанных жаткой стеблей. Во втором случае только при вторичном заходе осуществляется подбирание и обмолачивание сваленных компонентов.
Прежде чем поступить в специальный бункер, зерно очищается, при этом слома и плева мульчируются, также они могут комплектоваться в снопы, выбрасываясь на жниву.
Принципы передвижения
- Самоходные зерновые комбайны – обладают приводом на гусеничную или же колесную ходовую. Работают от двигателя внутреннего сгорания.
- Зерновой комбайн прицепной – функционирует при помощи буксировки трактором. Он может быть оснащен собственной силовой установкой или же получать заряд от двигателя трактора.
- Навесные марки зерноуборочных комбайнов – такие модели оборудованы собственным двигателем или же запитываются от ВОМ.
Номинально пропускная способность
Классификация зерноуборочных комбайнов может проводиться по способности пропускать и обрабатывать культуру. Если молотилка может обработать килограмм зерновой массы в секунду, то ей присуждается первый класс, два – второй. Практически все современные модели относятся к третьему, четвертому и пятому классу. Узнать, какой зерноуборочный комбайн лучше, вы сможете, только изучив все параметры и сопоставив их с агрегатами одного типа.
Тип молотильно-сепарирующего устройства
Устройство молотильного аппарата зерноуборочного комбайна дает нам еще три типа для определения вида техники:
- Гибридные зерновые комбайны сегодня очень популярны. Конфигурация базируется на барабане и роторе. Зерноуборочные комбайны РСМ отличаются высокой функциональностью. Они могут быть использованы не только для зерновых культур, но и для бобовых, сои, риса и прочего. Кроме повышенной мощности можно отметить и существенный расход топлива. Данная особенность обусловила эксплуатацию на больших территориях с высокими показателями урожайности.
- Устройство зерноуборочного комбайна барабанного или клавишного, имеет не сложную конструкцию сепарирующего узла. После того как колоски срезаются, они направляются в барабан, где на большой скорости и происходит сепарация зерен. Зерноуборочный комбайн Агромаш 3000 имеет подобную систему, чтобы извлечь максимум из обработки, колосья и солома попадают на клавиши, используемые в качестве сита. Часто эта техника применяется для уборки кукурузы и подсолнечника.
- Роторный молотильный аппарат зерноуборочного комбайна сконструированы с фильтром, который способен эффективно разделить зерна и солому. Он может быть применен для сбора рапса. К недостаткам можно причислить большой расход топлива, однако он компенсирован высокой производительностью и минимальной потерей зерна.
Габариты комбайнов
- Если для обработки масштабных участков подходят крупногабаритные модели, то в небольших хозяйствах настоящим спасением стал мини комбайн зерновой. Он выполняет те же функции что и комбайн зерноуборочный самоходный КЗС 10К 26, но обладает компактными размерами и малым весом, благодаря чему не повреждает почву. Японские мини комбайны зерновые весьма эффективны и могут быть использованы со вспомогательными агрегатами и техникой.
- Если вас интересует самый большой зерноуборочный комбайн мира, то им стал New Holland CR10.90, также в этом направлении работает американский производитель Джон Дир, стоит отметить, что и зерноуборочные комбайны российского производства стремительно развиваются в этом направлении.
В том случае, если ваш участок достаточно компактен, и в приобретении промышленного комбайна смысла нет, вы можете сэкономить и использовать самодельный зерноуборочный комбайн, или же довериться многолетнему опыту профессионалов, приобретя максимально удобный и продуктивный зерновой мини комбайн Вольво ВМ 800.
Сказать какой зерноуборочный комбайн лучше, нельзя. Все зависит от поставленных целей и особенностей собираемой культуры, особенностей грунта и ландшафта, а также прочих нюансов. Вы можете сами досконально изучить принцип работы зерноуборочного комбайна, или же обратиться к высококвалифицированным специалистам, которые помогут осуществить выбор оптимального варианта, исключительно для вас и вашего хозяйства.
Эксплуатация
Эксплуатация зерноуборочного комбайна должна осуществляться по инструкции:
- Проверяют уровень масла в двигателе, коробке, баке гидравлики, охлаждающую жидкость в радиаторе, топливо в топливном баке.
- Выбирают подходящую передачу при среднем положении рычага хода, толкают вперед и начинают движение.
- Регулируют скорость езды, проверяют тормоза.
- При температуре воздуха ниже 0°С двигатель должен поработать несколько минут на холостом ходу.
- Переключение скоростей осуществляют на ровной поверхности земли. Сначала переключатель устанавливают на нейтральную передачу, затем на желаемую.
- Педали тормоза сцеплены. Системой пользуются плавно. Запрещено двигаться по наклонной вниз на нейтралке.
- При движении комбайна по дорогам общего пользования жатки устанавливаются на свои места, направление передних и задних фар должно быть отрегулировано, включается только ближний свет. Зерновой бункер пустой.
- При езде по полю используют тормоза управления для снижения разворотного радиуса. На мягких участках уменьшают давление в передних шинах. На крутых склонах устойчивость улучшается с повышением давления колес. Если бункер загружен наполовину, шансы перевернуться минимальны.
- При обмолоте для обеспечения равномерной загрузки работают на больших оборотах силового агрегата. Предварительно регулируют скорость движения, высоту среза и мотовило так, чтобы загрузка хлеба происходила равномерно и непрерывно. Затем производят пробный заезд с отрегулированными параметрами.
Примеры новых и традиционных зерновых комбайнов
Все виды комбайнов, которые используют сегодня для сбора урожая, значительно отличаются от техники, которую использовали аграрии 100 лет назад. Схематичное деление на старые и новые связано с общей схемы работы машин.
К традиционным моделям относят зерновые комбайны барабанного типа. Роторные и гибридные – это новые виды.
Традиционный зерноуборочный комбайн ACROS 585|550 обладает повышенной грузоподъемностью (максимум 3 тонны), использует в работе транспортерную жатку и барабан увеличенного диаметра. Все это дает возможность повысить производительность.
Новый зерновой роторный комбайн TORUM – один из самых высокопроизводительных в мире, который может обмолачивать от 40 т зерна в час.
Tucano 470 относится к гибридным моделям: при работе техники можно отдельно регулировать процессы сепарации и обмолота.
Новые комбайны обладают большой мощностью и быстрее справляются с обработкой больших полей, но конструкция данной техники намного сложнее, чем у традиционных. С другой стороны, у традиционных комбайнов скорость подачи хлебной массы не может быть увеличена выше 3,5 м/с, тогда, как у новых машин подобного ограничения не существует. Это значит, что классическая схема обмолота достигла потолка производительности.
Важно учесть, что новые комбайны сильнее засоряются при засушливой погоде, и менее эффективны в южных районах страны. Но эта техника обладает более высоким потенциалом по производительности
Можно сказать, что и традиционные, и новые комбайны имеют свою сферу применения в отрасли.
Какие же зерновые комбайны можно встретить в отечественных агрокомплексах?
Комбайны Ростсельмаш.
Ростсельмаш в последние два года имеет долю в 70% российского рынка зерноуборочных комбайнов, что является выдающимся результатом. Завоевал он свои позиции благодаря большой линейке моделей, хорошему соотношению цены и качества, а так же большому охвату станций обслуживания. В 2021 году рост составил 36%, и в текущем году ожидается очередное увеличение, благодаря высокому уровню локализации и выпуску трех новых моделей, которых раньше просто не было.
Серия Vector
Vector 410 Одна из первых современных моделей компании. Это был в своем роде Дон-1500 в новом современном кузове. На данный момент выпускается четыре модификации, в том числе единственный гусеничный комбайн Ростсельмаша Vector 450. Модель относиться к 4-му классу
- Мощность двигателя — 255 лс
- Ширина захвата жатки — 5-9м
- Емкость бункера — 6 кубов
- Класс 4
Читайте Новые электровозы России
Серия Acros
Самая популярная серия в России. Acros относится к пятому классу, а в линейке есть множество модификаций под самые разные типы территорий. Различаются они в первую очередью двигателем, но в целом отличия у моделей минимальны, за исключениеv последеней Acros 595 плюс. Комбайн предназначен для работы на полях средней урожайности и большой площади, а это самый распространенный тип в России. Модели данной серии не раз получали награды, как лучший комбайн года по версии сельхозпроизводителей.
- Мощность двигателя — 280-300 лс
- Ширина захвата жатки — 5-9м
- Емкость бункера — 9 кубов
- Класс 5-6
RSM 161
RSM 161 Один из лучших представителей своего класса. Первый опытный образец появился совсем недавно, летом 2015 года и прошел все испытания на отлично. Производительность и качество уборки не падали в зависимости от полей и территориальных особенностей местности. Производительность RSM 161 может достигать 45 т/час, что является отличным показателем для 6-го класса, а даже частично можно поставить комбайн на ступеньку выше, в седьмой класс.
- Мощность двигателя — 380 лс
- Ширина захвата жатки — 3-6м
- Емкость бункера — 10,5 куба
- Производительность — до 45 тонн/час
- Класс 6
Серия Torum
Мощный роторный комбайн седьмого класса, на данный момент самый мощный и производительный на любых типах полей из выпускаемых российскими производителями.
- Мощность двигателя — 425-506 лс
- Ширина захвата жатки — до 6-9м
- Емкость бункера — 12 кубов
- Класс 7
- Производительность — до 40 тонн/час
AGCO Fendt Ideal 9T
Представленная модель входит в число крупнейших комбайнов для уборки зерна, которые собираются на территории Северной Америки. Для европейского рынка доступна ещё более массивная версия Ideal 10.
Зерноуборочная техника оснащается бункером вместительностью 17 тысяч литров. Выгрузка осуществляется со скоростью 210 литров за секунду.
Под условным капотом устанавливается двигатель от MAN объёмом 15,2 литра и мощностью 560 лошадиных сил. Мощность можно поднять до 647 лошадиных сил.
Для обеспечения улучшенной проходимости, техника оснащается гусеничным ходом. Может обеспечивать образцовую производительность при сборке урожая в дождь.
Техника оснащается молотилкой с парой роторов Dual Helix, которая позволяет добиться высокого качества зерна и соломы. При этом молотилка имеет широкий диапазон регулировок, чтобы подстроиться под конкретные условия работы.
Чтобы полностью разгрузить целый бункер с зерном, требуется меньше 1,5 минут, а именно 1 минута и 20 секунд.
Отличный вариант для уборки больших полей в регионах, которые отличаются дождливой погодой.
На этом список кандидатов не заканчивается. На рынке представлена масса других хороших зерноуборочных комбайнов.
Но в эффективности, качестве и производительности рассмотренных моделей и производителей сомневаться не приходится. Не зря они широко распространены не только в России, но также в Европе, США и странах Азии.
Какие бренды по производству сельскохозяйственной технике знаете? Кому отдаёте предпочтение и почему? Есть ли опыт работы на зерноуборочных комбайнах? Какие ещё хорошие модели и фирмы знаете?
Ждём ваших ответов, а также историй из личного опыта.
Подписывайтесь, оставляйте комментарии, задавайте вопросы и рассказывайте о проекте друзьям!
Как работает сельскохозяйственный зерноуборочный комбайн
Зерноуборочный комбайн — сельскохозяйственная машина для уборки колосовых культур, таких как пшеница, рожь, ячмень. При установке дополнительного оборудования агрегат способен собирать и другие технические сорта зерновых: кукурузу, рапс, гречиху и подсолнечник, зернобобовые и мелкосеменные смеси.
Среди агрономов и фермеров широкое распространение получили самоходные комплексы «Дон-1200», «Дон-1500» и «Вектор». Их производительность достигает 8-12 т за 1 час, потери зерна — не более 1,5%. Комплексы используются при прямом и раздельном способах комбайнирования.
Комбайн по сбору зерновых культур представляет собой сложный механизм, который выполняет полный технологический цикл, включающий такие операции:
- срезание хлебных колосьев;
- подачу их к молотилу;
- обмолот зерен;
- очищение вороха;
- перемещение в бункер;
- выгрузку зерна.
Устройство зерноуборочного комбайна, рабочий процесс от подготовки агрегата до его эксплуатации рассмотрим на примере Дон-1500.
Уборка зерна комбайном
Как мы уже упомянули, уборка комбайном пшеницы, а также иных зерновых культур проходит двумя способами.
При однофазном способе уборка проходит по следующему алгоритму:
- Машина (чаще всего это комбайн «Дон», «Енисей») срезает или очесывает колоски как со стеблями, так и без них.
- Собранная хлебная масса обмолачивается.
- Из массы комбайн выделяет зерно.
- Происходит очистка зерна от всех примесей и дальнейшая его погрузка в бункер.
- Работа с незерновой частью (соломой и половой): она укладывается в копнитель или валок, после чего измельчается.
- Солома загружается в прицеп, ведомый комбайном, откуда разбрасывается по всему полю.
Другое название способа — прямое комбайнирование. Используют его для уборки зерновых следующих характеристик:
- малозасоренные;
- равномерно созревающие;
- изреженные (густота — 300 стебельков/1 м2);
- низкорослые (не выше 50 см).
Однофазная уборка начинается при полной спелости зерна и его влажности не выше 25%.
Двухфазный или раздельный способ. Работа происходит по следующей схеме:
- Скашивание стеблей валковыми жатками — спелость зерна при этом восковая, а влажность — 25-35%.
- Далее стебли убираются в валки, где они какое-то время подсыхают. За этот срок за счет питательных веществ, содержащихся в стеблях, зерно успевает созреть.
Применение этого способа и такой уборочной машины, как валковые жатки, характерно для следующего вида зерновых:
- неравномерно созревающие;
- имеющие склонность к полеганию и осыпанию;
- высокостебельные (более 60 см в длину);
- при густоте менее 250 стеблей/м2;
- засоренные посевы.
Устройство зерноуборочного комбайна роторного типа
В конструкции роторных комбайнов молотильный аппарат представлен в виде ротора. Его вращение создает центробежную силу, способствующую обмолачиванию зерновой массы. Такой конструктив по сравнению с клавишной считается более производительным. Поэтому приобретать такие модели техники лучше для полей с высокой урожайностью.
Другими достоинствами роторных зерноуборочных комбайнов являются:
- сниженное число приводных и вращающихся механизмов;
- меньшая трудоемкость процесса обработки.
Существенными «минусами» аксиально роторных зерноуборщиков выступают:
- ограничения в эксплуатации по климатическим параметрам – эти машины лучше всего справляются со своей задачей в засушливых регионах;
- неприспособленность к работе с влажным зерном;
- высокая ресурсоемкость и дороговизна технического обслуживания;
- большая цена на сами роторные зерноуборочные комбайны.
Производители и цены сельскохозяйственной техники для уборки зерна
В настоящее время многие российские аграрии для выполнения сельскохозяйственных работ применяют мини-комбайн КЗС 812 Полесье. Этот агрегат по многих техническим параметрам способен составить конкуренцию модели Акрос 530 или 580 марки Ростсельмаш. По многим параметрам эти две модели очень схожи. Мощность двигателя у этих моделей составляет 330 л.с. Однако белорусский агрегат Полесье весит немного больше. Объясняется это тем, что у него большой расход топлива. Для российского Акроса 530 расход составляет 5 л, а для комбайна Полесье – 6 л.
Стоимость белорусского комбайна Полесье – 518 000 рублей.
Как убирается зерно
Осуществлять уборку зерновых культур можно при помощи 2-х методов, которые тоже делятся на определенные подпункты:
1. Индустриально-поточный:
- 3-х фазный;
- ленточный;
- сноповой;
2. Комбайновый:
- 1-но фазный;
- 2-х фазный;
Индустриально-поточная уборка
- 3-х фазный метод. При использовании данного метода урожай убирается в такой последовательности: выкашивается пшеница. Выкошенная масса измельчается. Происходит транспортировка к пунктам обработки. Сушка. Транспортировка на склад.
- Обмолот. Транспортировка в места хранения.
- Сноповой метод. При использовании данного метода урожай выкашивают и формируют его в снопы. Потом эти снопы перетягивают шпагатом и транспортируют в пункты обработки. Там урожай обмолачивается и зерно доставляется в места хранения.
- Ленточный метод. При использовании данного метода урожай скашивают и укладывают на ленты из полиэтилена. После этого наполненный полиэтилен помещается на той части участка, где идет обмолот. После этого зерно доставляется в места хранения.
Комбайновая уборка
1-но фазный метод. При использовании данного метода урожай убирается в такой последовательности:
1) С помощью комбайна (обычно это «Енисей» или «Дон»)происходит срезание колосьев.
2) Массу, которая была собрана, обмолачивают.
3) Зерно отделяется от общей массы.
4) Зерно очищается и транспортируется в бункеры.
5) Очищенная от зерна солома измельчается.
6) Погрузка соломы в прицеп и рассеивание по полю.
2-х фазный метод. При использовании данного метода урожай убирается в такой последовательности:
1) При восковом дозревании стебли пшеницы скашивают валковыми жатками.
2) Уборка стеблей в валки, где происходит высыхание и полное дозревание зерна.
Данный метод чаще всего используется при уборке урожая имеющего склонность к осыпанию, неравномерном созревании или при уборке засоренных посевов.
