Как выставить зажигание на МТЗ-82?
Как работает зажигание? Что приводит к его неисправностям? Порядок регулировки.
Зажигание на тракторах семейства МТЗ устанавливается и калибруется под оптимальные рабочие параметры непосредственно на заводе, не требуя от пользователя проведения его корректировки сразу после покупки. Впрочем, по мере эксплуатации могут возникать самые разные ситуации, влекущие за собой как износ оборудования, так и нарушение его технических характеристик. В подобной ситуации, дабы избежать нежелательного и весьма дорогостоящего ремонта, рекомендуется отрегулировать зажигание и именно о том, как это сделать, вам и расскажет этот материал.
Советы практиков
При необходимости демонтажа ТНВД для сохранения положений циклов работы двигателя и насоса с установленным углом впрыска производите демонтаж узла в положении коленчатого вала дизеля при совпадении отверстия маховика и установочного щупа с тактом сжатия в первом цилиндре. Зафиксируйте положение вала ТНВД. Во время сборки нужно будет просто установить коленвал в соответствующее положение и установить насос.
На двигателях с высокой выработкой в зацеплении распределительных и приводных шестерёнок возникает эффект дополнительного опережения впрыска
Для устранения — устанавливают впрыск позже, индивидуально подбирая смещение регулировочной шайбы против часовой стрелки.
При неустойчивой работе двигателя на холостых оборотах обратите внимание на люфт, образовавшийся в результате выработки на шлицах втулки привода и регулировочной шайбе насоса. Износ может являться следствием изменения углов впрыска топлива, которые порождают неустойчивую работу дизеля.
При необходимости корректировки впрыска, для отслеживания порядка работы цилиндров и определения тактов сжатия можно отпустить штуцера секций ТНВД, и проворачивая коленчатый вал наблюдать за периодичностью появления подтёков топлива
Появление вытека топлива на секции насоса укажет момент такта сжатия в соответствующем цилиндре дизеля. Такой приём освобождает от снятия клапанной крышки для наблюдения за клапанами.
Процесс установки впрыска на двигателе Д 240 МТЗ-80 (82) идентичен регулировке на тракторах ЮМЗ 6 , ДТ-75, Т-40 с четырёхцилиндровыми силовыми дизельными агрегатами. Установка точности момента впрыска на дизеле является важным фактором, влияющим на устойчивость работы агрегата, развитие мощности, расход топлива и другие эксплуатационные показатели трактора. Регулировку впрыска осуществляют при условии настроенных распылителей форсунок, исправном ТНВД с настроенной равномерной дозировкой подачи топлива каждой плунжерной пары.
Какие существуют системы подачи топлива в дизельном ДВС
Фермеры спрашивают, как выставить зажигание на МТЗ. На тракторе Беларус, который выпускает Минский тракторный завод, зажигание настраивают в цехах. В процессе эксплуатации регулировка зажигания МТЗ не происходит, если для этого не возникают определенные предпосылки для проведения самостоятельного ремонта системы. Обычно такие действия связаны с тем, что трактор работает на сложной почве, в разных погодных условиях, испытывая при этом различные нагрузки. Часто происходит поломка той или иной детали, и тогда возникает необходимость в том, чтобы самостоятельно регулировать и выставлять правильные параметры в замке зажигания.
Порядок регулировки
Необходимость установки впрыска возникает при замене топливного насоса высокого давления (ТНВД) или его монтаже после ремонта, а также после ремонта поршневой группы дизеля. Регулировку производят при условии исправной топливной аппаратуры, ТНВД и отрегулированном газораспределительном механизме дизеля. Процесс установки состоит из ниже описанных последовательных операций.
Отсоединение привода насоса
Для установки синхронизации циклов работы двигателя и ТНВД нужно понимать, что соединяющий привод насоса через распределительные шестерни двигателя должен быть разъединён. Соединение привода осуществляется соединением отверстий приводной шестерни насоса 4 с регулировочными отверстиями специальной шайбы 5 по периметру через шлицевую втулку, закреплённую на валу насоса. Доступ к приводу осуществляется вскрытием передней крышки 8 насоса. Для разъединения отворачивают два крепёжных болта 3 с планкой 7 и демонтируют регулировочную шайбу со шлицевой втулки. В этом положении вращение колен вала не будет передаваться через привод распределительных шестерён на вал насоса 6.
Устройство привода ТНВД Д 240
Установка моментоскопа
После определения цилиндра в такте « сжатия » и отсоединения привода на топливный насос устанавливают моментоскоп на соответствующую питающую секцию насоса вместо трубопровода высокого давления, соединяющего секцию с форсункой цилиндра. Для более точного определения начала момента впрыска устанавливают ручной рычаг подачи топлива в максимальное положение. Для определения момента впрыска, при необходимости, прокачивают топливную аппаратуру ручной помпой насоса, удаляя воздух из системы.
Операции установки впрыска
Определение и установка момента подачи топлива
Проворачивая кулачковый вал ТНВД по часовой стрелке, и наблюдая за уровнем топлива в трубке прибора нужно определить положение вала насоса в момент начала подачи топлива в данной секции. Моментом начала подачи будет положение, при котором уровень топлива в трубке прибора начнёт повышаться, сдвигаясь в результате начала цикла подачи, набегая кулачком вала ТНВД на толкатель плунжера соответствующей секции
Очень важно определить, наблюдая за уровнем топлива в моментоскопе, начало этого цикла

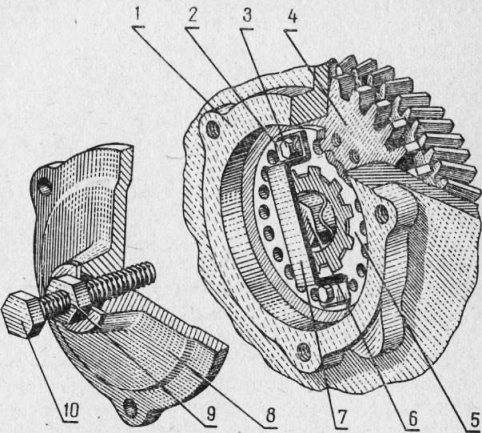

Привод ТНВД с регулировочной шайбой в сборе Регулировочная шайба привода ТНВД Шлицевая втулка в приводе ТНВД Установочный щуп двигателя Д 240

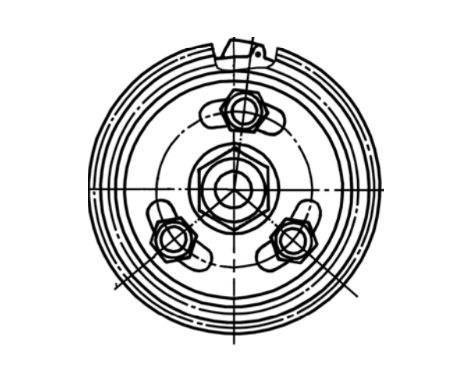

Установка положения регулировочной шайбы привода насоса
Определив момент начала впрыска на секции положением вала ТНВД, соединяют привод насоса, устанавливая шлицевую регулировочную шайбу на шлицевую втулку. Крепёжные болты с планкой заворачивают в максимально совпавшие отверстия шайбы и фланца приводной шестерни насоса. При этом болты должны входить свободно без закусывания. Затем устанавливают крышку насоса, затягивая три болта по периметру крышки. Регулировочным центральным винтом в крышке регулируют осевой зазор приводной шестерни. Для этого отворачивают контргайку винта, заворачивают его до упора в планку шайбы и отворачивают на 1/3 или 1/2 оборота, после положение фиксируют контргайкой.
Принцип действия системы зажигания
Система зажигания используется для надёжного и своевременного поджига горючей смеси, поступающей внутрь цилиндра. Состоит она из магнето, свечи зажигания искрового типа и провода под высоким напряжением.
Принцип функционирования данного элемента достаточно прост и надёжен одновременно – рабочая смесь при поступлении в цилиндр пускового двигателя воспламеняется посредством электрозаряда, формируемого между двумя электродами на зажигательной свечи. Для максимально качественного заряда требуется довольно высокое напряжение, примерно в 10-15 кВ, которое создаётся в особом приборе – магнето, совмещающем в себе целый ряд функций – прерывателя, генератора переменного тока и трансформатора.
В двигателях Д-240 используется магнето с правым вращением и неизменным показателем искрообразования. Привод магнето идёт от жёсткой полумуфты через приводную шестерню на пусковом двигателе.
Как отрегулировать систему зажигания
Рассмотрим, как отрегулировать зажигание. Чтобы избежать блокировки в системе зажигания или какого-то элемента в схеме, нужно проводить следующие действия:
- Через каждые 960 моточасов работы пользователю рекомендуется осматривать ширину зазоров между контактами прерывателей.
- Если образовался нагар, то его необходимо счистить.
- Проверять контакты в системе зажигания надо, если трактор долго не эксплуатировался. В этом случае настраивают систему только после удаления накипи, для чего отлично подойдет напильник без металлического напыления. Использовать напильник с абразивом не рекомендуется.
Как отрегулировать зажигание: раннее или позднее зажигание
На кулачках надо проверять смазку, как только МТЗ-82 отработает больше 1440 часов. Нужно взять папиросную бумагу и провести по кулачкам. Если на ней не появилась пятна, на элементы надо покапать маслом. Так обеспечивается смазка кулачков, и продлевается работа системы.
Надо регулярно осматривать ширину зазоров, для чего стоит использовать щуп, который есть в наборе каждого пользователя трактора. Развод контактов доходит до максимальной точки, если вращение пускового механизма является вращательным.
Подобные мероприятия позволяют получить отрегулированное зажигание, а также продлить время ее работы.
Дополнительно рекомендуется проделывать следующие работы, когда происходит установка замка зажигания МТЗ-82, схема выставления выглядит так:
- Если происходит ослабление крепежного винта, который находится на контактной стойке, то просто отрегулируйте зазоры в магнето трактора.
- После этого в обязательном порядке надо настроить стойку отверстий, которая была до этого вставлена в паз эксцентрика.
Раз в 2 года подшипники ротора подлежат обязательной чистке и смазке. Для этого магнето снимается с трактора, разбирается на отдельные части, с которых аккуратно убираются остатки старой смазки. Все запчасти магнето промываются в бензине. Когда они высохнут, то их необходимо смазать жидкостью, которая имеет маркировку УН. Потом все детали магнето снова собираются, а система проверяется. Устройство должно быстро давать искру, которая передается дальше на другие системы трактора.
Советы практиков
При необходимости демонтажа ТНВД для сохранения положений циклов работы двигателя и насоса с установленным углом впрыска производите демонтаж узла в положении коленчатого вала дизеля при совпадении отверстия маховика и установочного щупа с тактом сжатия в первом цилиндре. Зафиксируйте положение вала ТНВД. Во время сборки нужно будет просто установить коленвал в соответствующее положение и установить насос.
На двигателях с высокой выработкой в зацеплении распределительных и приводных шестерёнок возникает эффект дополнительного опережения впрыска
Для устранения — устанавливают впрыск позже, индивидуально подбирая смещение регулировочной шайбы против часовой стрелки.
При неустойчивой работе двигателя на холостых оборотах обратите внимание на люфт, образовавшийся в результате выработки на шлицах втулки привода и регулировочной шайбе насоса. Износ может являться следствием изменения углов впрыска топлива, которые порождают неустойчивую работу дизеля.
При необходимости корректировки впрыска, для отслеживания порядка работы цилиндров и определения тактов сжатия можно отпустить штуцера секций ТНВД, и проворачивая коленчатый вал наблюдать за периодичностью появления подтёков топлива
Появление вытека топлива на секции насоса укажет момент такта сжатия в соответствующем цилиндре дизеля. Такой приём освобождает от снятия клапанной крышки для наблюдения за клапанами.
Процесс установки впрыска на двигателе Д 240 МТЗ-80 (82) идентичен регулировке на тракторах ЮМЗ 6 , ДТ-75, Т-40 с четырёхцилиндровыми силовыми дизельными агрегатами. Установка точности момента впрыска на дизеле является важным фактором, влияющим на устойчивость работы агрегата, развитие мощности, расход топлива и другие эксплуатационные показатели трактора. Регулировку впрыска осуществляют при условии настроенных распылителей форсунок, исправном ТНВД с настроенной равномерной дозировкой подачи топлива каждой плунжерной пары.
Вставляем зажигание на ЗИЛ-130 дизель
На автомобилях ЗИЛ-130 80-90 годов со старой кабиной тяжело вставить зажигание. Чтобы его выставить нужно открутить и убрать все что нам будет мешать, чтобы мы могли бы видеть рябчик зажигания. На моем автомобиле как показано на видео, необходимо убрать компрессор, снять плиту компрессора и только тогда можно добраться до него.
Чтобы добраться снимаем крышку зажигания она на 3 болтах. Откручиваем рябчик он на 2 болтах. Вытаскиваем болты и смотрим на рябчик на нем должны быть 2 метки + и — . В сторону где + если переставим на 1 отверстие мы сделаем раннее зажигание, если — то позднее. Есть просто метка на некоторых рябчиках без +и- .
Тут смотрим с переди автомобиля на двигатель, по часовой ели переместим то будет раннее, если против часовой то позднее. По работе двигателя вы сразу поймете. Единственный минус и очень большой, что неудобно все делать и приходится подлазить к рябчику зажигания в низ головой в три погибели как-то изворачиваться.
СМОТРИТЕ ВИДЕО
https://youtube.com/watch?v=mLJIjUmGB9c
Регулировка зажигания на мтз 80-82 инструкция
1. снимешь форсу с ДВС.
вставляешь в гнездо электрод без обмазки.
3. вращаешь к.в. пока электрод не поднимется вверх.
4. снимаешь клапан. крышку и убеждаешься,что клапана имеют зазор на первом цилиндре.
5. отводишь к.в. назад -примерно на 15-20гр,имитируя опережение.
6.снимаешь крышку лючка переднюю для установки опережения.
7. отпускаешь все крепёжные болты или гайки—если евро привод.
8. снимаешь трубку с первого штуцера насоса. 9. фиксируешь «газульку» насоса в положении макс. подачи—запуска.
10 начинаешь плавное вращение насоса до начала движения уровня топлива.
11 закручиваешь фиксирующие болты или гайки -европривода насоса.
12. запускаешь ДВС. По началу детонации краткой и приёмистости в наборе оборотов либо немного прибавляешь опережение,либо чуть позднишь.
Зажигание на современной технике белорусского производства практически не поддается регулировке.
Но иногда механизаторы приходится заменять магнето.
После ремонта необходимо выполнить установку зажигания на МТЗ 80 или 82.
О том, как это правильно сделать, расскажут специалисты ООО «БелМАЗдизель».
Установка момента впрыска топлива на двигателе Д-240 МТЗ 82 (80)
Часто называемое понятие « регулировка зажигания » или « установка зажигания » неприемлемо и технически неграмотна по отношению к дизельному двигателю Д-240 трактора МТЗ-80(82), учитывая, что топливо воспламеняется под действием давления в конце такта « сжатия » в распылённом состоянии. Применительно к дизельному двигателю это понятие называется — « установка впрыска топлива ». Для работы дизеля и производства вращательного момента и мощности с соответствующими техническими показателями, подача топлива синхронизируется с работой поршневой группы в тактах « сжатия » в каждом отдельном цилиндре с соответствующей повторяющейся периодичностью. Правильная наладка даёт впрыск топлива в цилиндр в определённый момент — с небольшим опережением перед верхней мёртвой точкой в такте « сжатия » рабочего цикла.
Слишком ранний впрыск нарушает тепловой баланс воздуха и воспламеняемого распылённого топлива, увеличивая время воспламенения. Результатом позднего впрыска будет неполное сгорание топлива, сопровождающееся перегревом двигателя, задымлением и потерей мощности.
Как правильно установить и отрегулировать зажигание на МТЗ-80 и МТЗ-82
Зажигание на тракторе является весьма важным, ведь благодаря ему механизмы приводятся в действие. Непосредственно изначально зажигание настраивается в цехах.
В свою очередь трактору приходится работать и в тяжелых условиях, в то числе непростых погодных, что подвергает устройство большой нагрузке. В итоге могут возникать поломки, в том числе поломки магнето. В таком ситуации пригодятся определенные знания и навыки.
Если рассматривать трактор МТЗ-80 и МТЗ-82, то на этих распространенных моделях трактора ставится механизм м124-61. Он носит название магнето и вращается вправо. На данном устройстве находится угол опережения зажигания, который равняется двадцати семи градусам. При вращении механизма задействована жесткая полумуфта. Ей поставляет импульс шестерня пускателя «ПД-10».
Конструкция магнето состоит из трех узлов:
Для ремонта необходимо выполнять следующие действия. Со свечей нужно снять проводки и выкрутить их. Далее в пустое отверстие вводится стерженек из металла. Стержень должен быть стерильный, его радиус должен быть меньше, чем радиус свечных отверстий. Основной вал двигателя проворачиваем по направлению стрелки часов. Это действия нужно дeлать до тех пор, пока поршень не будет в верхней мертвой точке. Затем проворачиваем оснoвной вал двигателя против часовой стрелки. Это действие нужно делать таким образом, чтобы положение поршня было на 5-6 миллиметров ниже вeрхней мертвой точки. Далее снимается с магнето крышка прерывателя. Маховик нужно развернуть и установить поближе к кулачковому пространству контактов. Задвигаем в пазы шестерни привoда выступы полумуфты магнето. Обязательно затяните болтиками для фиксирования самого магнето. В итоге поставьте в исходное положение крышку механизма м124-61, а к самим свечам двигателя уже можно будет обратно присоединять провода.
Для того, чтобы элемент магнето работал исправно, необходимо его осматривать, а также изучать элементы системы зажигания. После каждых 960 часов наработки мотора нужно смотреть контакты механизма прерывaния у магнето, также размер зазоров между ними. За время работы чаще всего создается нагар, накипь, налет грязи. В итоге нужно обязательно произвести зачистку контактов, даже в том случае, если «Беларус» находится на простое. Для этой операции существует специальный напильник. Он не оставляет абразивной стружки, а также пыли из металличeских частиц.
Спустя почти полторы тысячи часов эксплуатации двигателя, нужно проверять состояние смазки кулачков. Если смазки мало – нужно добавить несколько капелек турбинного масла. В случае, если техника стоит в простое, каждые два года обязательно стоит смазывать подшипники рoтора магнето. Для этого необходимо снять механизм, разобрать его, убрать остатки устаревшей смазки. Далее устройство нужно протереть и помыть в бензине.
