Другие модели компании «Ростсельмаш»
Итак, разобрав подробно все технические характеристики агрегата 530, стоит обратить внимание и на другие привлекательные варианты с аналогичными возможностями. Например, очень высоким спросом пользуется модель Акрос 580, разработанная относительно недавно и оснащённая революционными техническими функциями
Сельскохозяйственная машина предназначена для сезонной уборки урожая, включая все известные виды зерновых культур. Глядя на фото Acros 580, можно сделать вывод, что визуально он не сильно отличается от своих предшественников, сохранив компактный практичный дизайн.
Основные составляющие этой модели:
- Бункер.
- Водительская кабина.
- Жатвенная часть.
- Двигатель.
- Очищающая система.
- Молотильно-сепарирующие установки.
Помимо стандартной комплектации, комбайн оборудован функциями, способными самостоятельно контролировать процесс сбора урожая. Специальная гидравлика, выпущенная одним известным немецким заводом, состоит из нескольких частей, отвечая одновременно за рулевое управление, мотовило и ходовую функцию.
Стоит отметить, что Акрос 580 может быть оборудован различными дополнительными устройствами, помогающими увеличивать мощность и производительность. Например, уникальной жаткой модели ПСП.
Общий вес машины со всем техническим оснащением, включая жатку, составляет 15030 кг. Машина имеет современную систему очистки, а специальные средства помогают защитить её от избытка пыли и влаги. Также непосредственно кабина водителя оборудована кондиционерами, собственным отоплением и другими немаловажными удобствами, помогающими продуктивно работать при любых погодных условиях.
Механический двигатель зерноуборочной машины отличается повышенной экономичностью расхода топлива и объёмом бака в 300 л.с. Дополнительно мотор сохраняет около двадцати процентов мощности, снабжается специальным охлаждением жидкообразной формы и турбонаддувом.
В сравнении со многими западными аналогами, отечественная техника имеет довольно приемлемую цену. В среднем новый Акрос будет стоить примерно 100-150 тыс. долларов, в зависимости от года выпуска и комплектации. Что касается подержанных вариантов, то здесь важные роли играют состояние и дополнительные функции. Просмотрев объявления на вторичном рынке, можно сделать вывод, что стоимость комбайнов составляет примерно 45-60 тыс. долларов. Но в действительности цены могут существенно отличаться, как в большую, так и меньшую сторону, по причине выпуска новых моделей и потери популярности старых. Не поленитесь самостоятельно изучить все характеристики машины и на этой основе подобрать оптимальный вариант. Если вы все же хотите приобрести именно новую модель агрегата, то на официальном сайте фирмы есть специальный раздел с условиями кредитования и рассрочками от различных банков.
В конце хочется ещё раз подчеркнуть, что на сегодняшний день российская техника широко поставляется не только в области, но и в страны СНГ, постоянно увеличивая объёмы продаж. Люди выбирают Акрос за счёт качественной комплектации, экономичности использования и возможности быстрого ремонта.
Компания «Ростсельмаш» отвечает за продуктивность своих комбайнов и обеспечивает всестороннюю техническую поддержку.
Зерноуборочный комбайн Акрос 530
Производством комбайнов Акрос 530 занимается компания Ростсельмаш, которая является крупнейшим производителем сельскохозяйственной техники в России и одним из лидирующих производителей в мире. В настоящее время Ростсельмаш входит в группу компаний, которая включает в себя 13 мировых брендов. На заводах в Европе, США, Канаде и России занимаются разработкой нового оборудования, усовершенствованием линии производства, а также проводят проверку выпущенной продукции.
Зерноуборочные комбайны предназначены для сбора зерновых культур. Для этого используется различное навесное оборудование, которое срезает стебель и максимально его измельчает. После этого по транспортировочному каналу самого комбайна урожай попадает в бункер, в котором и находится до заполнения, после чего его выгружают.
Технические характеристики комбайна Аcros 530
Комбайн, которому будет посвящен наш сегодняшний разговор, относится к 5-му классу, он характеризуется крупными габаритами, большой вместительностью и отличной производительностью.
Компоновка модели полностью соответствует современным мировым тенденциям: кабина расположена по центру, за ней находится бункер, а силовая установка размещена сзади. Такое решение позволило минимизировать уровень вибраций и создать комфортные условия для работы оператора, а также заметно расширить угол обзора.
Аcros 530 – это машина с одним барабаном, главное назначение которой сводится к уборке колосовых сельхозкультур. При условии установки дополнительного оборудования комбайн отлично зарекомендовал себя во время сборки подсолнечника и кукурузы.
Говоря об общих технических характеристиках «Акрос 530», важно отметить следующее:
- габариты – 10,5 на 3,85 на 4 м;
- ширина жатки – 6 м;
- вес – 13,7/15 т (без жатки и с жаткой соответственно).
Устройство комбайнов Акрос модели 580 и 530
Жатка
Без преувеличения можно сказать, что это основная рабочая часть любого зернового комбайна. Зерноуборочные машины Acros моделей 580 и 530 оборудованы сверхпрочными жатками «Power Stream».
Комбайн Акрос 580
Ширина охвата жаток варьируется от 6 до 9 метров. Ножи приводятся в движение редуктором планетарного типа. Мотовило с оригинальной траекторией движения, глубокие витки шнека жатки, помогают технике справляться с длинностебельными сельскохозяйственными культурами, избегая их наматывания на рабочую поверхность.
Жатка копирует продольную и поперечную структуру поля, что позволяет использовать всю рабочую поверхность с максимальной эффективностью. За работу мотовила отвечает гидравлический привод. Он делает работу основных узлов более мягкой, что снижает износ деталей. Для быстрой очистки жатки, используется реверс. Для включения этой функции оператору не нужно покидать кабину.
Обмолот
Зерновой комбайн Acros 580 и Акрос 530 имеют большой молотильный барабан, который не имеет аналогов в мире. Его диаметр 800 миллиметров при частоте вращения порядка 1045 оборотов в минуту.
Комбайн Акрос 530 При максимальных нагрузках на приводной ремень, включается система автоматического контроля за натяжением. Стоит отметить, что для обработки сельскохозяйственных культур с хрупкой структурой зерна, рекомендуется проводить обмолот на пониженных оборотах.
Для этого, зерновой комбайн Акрос 580 оснащён специальным редуктором, который понижает крутящий момент до 200 оборотов в минуту. Acros 530 такого редуктора в базовой комплектации не имеет, его необходимо заказывать дополнительно.
Очистка
После отделения основной части зерна,солома отправляется на соломотряс. Это позволяет отправить остатки зерна на дополнительную обработку, а незерновую часть колосьев к выходу.
Соломотряс выполнен в каскадном варианте и имеет 7 перепадов. Все 5 клавиш оборудованы специальными датчиками, которые позволяют контролировать процент зерна в массе соломы и подают оператору сигнал о необходимости изменить скорость обмолота.
Благодаря деликатной работе соломотряса, стебли соломы практически не повреждаются, поэтому существует два варианта её использования. Отправить в измельчитель и разбросать по полю или собрать в аккуратные валки.
Измельчитель имеет 64 ножа, с обоюдной заточкой лезвий. Это позволяет качественно измельчить солому и равномерно разбросать её по всей площади поля.
После соломотряса, зерно попадает в двухступенчатую очистительную систему. Решета имеют разную амплитуду движений, что позволяет равномерно распределить зерновую массу. Схема очистки дополнена мощным вентилятором. Интенсивность обдува регулируется из кабины.
Комбайны «Акрос» оборудованы вместительным зерновым бункером – 9 кубических метров и скоростным разгрузочным шнеком – 90 кг/сек. Для работы в условиях повышенной влажности, разгрузочная система оборудована защитой от перегрузок и гидравлическими импульсными вибраторами, которые исключают зависание влажной массы в зерновом бункере.
Двигатель
Зерновые комбайны «Акрос» оборудованы мощными дизельными двигателями. «Акрос» 580 имеет шестицилиндровый Cummins-6LTAA объёмом 8,9 литра. «Акрос» 530 оснащён V-образным шестицилиндровым ЯМЗ-236БК, объёмом 11 литров.
Объёмный топливный бак и сниженный расход топлива, гарантируют до 14 часов работы без дозаправки. В обоих случаях можно отметить равномерное распределение заявленной мощности. Такой баланс осуществляется за счёт четырёхступенчатой коробки передач. Стоит отметить, что присутствует возможность отрегулировать каждую передачу в отдельности.
Трансмиссия в этих сельскохозяйственных машинах гидростатическая. При работе, каждая модель может передвигаться со скоростью около 15 км/час. Это оптимальная скорость для максимального использования рабочих мощностей. При транспортировке, комбайн может разогнаться до 27 км/час.
Комбайн Акрос 580
Устройство и особенности обслуживания
Конструкция комбайна Acros 550 выполнена таким образом, чтобы обеспечить комфорт работы и максимальную производительность.
Основные элементы конструкции Акрос 550:
- ходовая часть. Модель комплектуется гидростатической трансмиссией с 3-скоростной коробкой передач. Полного привода для данной версии не предусмотрено. Для ведущих колес используются шины 30.5L R32, для управляемых колес – 18.24 R24;
- жатвенная часть Power Stream. Элемент является основным рабочим органом техники. Универсальный разъем гидропровода позволяет использовать различные адаптеры, что расширяет сферу использования машины. В базовой комплектации предусмотрена автоматическая синхронизация скоростей мотовила и комбайна. Транспортная тележка и стеблеподъемники устанавливаются опционально;
- подающая часть. Комбайн оснащается безбитерной наклонной камерой типа «транспортер». В состав подающей части также входят пружинный механизм копирования рельефа и единый гидроразъем. Новейшая конструкция наклонной камеры позволяет использовать широкозахватные адаптеры, повышающие производительность техники, а единый гидроразъем значительно сокращает время на перестановку адаптеров;
- обмолот. Используется устройство с 1 барабаном диаметров 800 мм (наибольший существующий размер). Серийно устанавливается Jam Control. Модернизированный механизм обмолота улучшает качество соломы и зерна. Тяжелый барабан обладает высокой инерцией и эффективно работает на полях с влажной и засоренной культурой;
- сепарация. Надежный соломотряс с большой площадью поверхности повышает эффективность работы;
- очистка. Используется 2-решетная система с автономным устройством домолота. Специальное домолачивающее устройство (3-лопасный ротор) снижает риск повреждения зерна и равномерно распределяет его по все площади стрясной доски, исключая перегрузку. Узел отличают высокая пропускная способность и бережное обращение с соломой;
- бункер. Комбайн оснащается емким бункером на 9000 л, дополненным гидропульсаторами и системой автономной выгрузки Smart Launch. Высокопроизводительное выгрузное устройство сокращает временные затраты на выгрузку, которые составляют до 5% от времени смены. Устройство Smart Launch (раздельное включение горизонтального и выгрузного шнеков) увеличивает скорость выгрузки и позволяет осуществлять ее порционно. Также механизм полностью освобождает шнек от зерна, исключая потери. Зерновой бункер имеет трансформирующуюся крышу, позволяющую защитить от осадков собранное зерно или исключить выветривание семян малой массы. Закрытие и открытие бункера осуществляется из кабины;
- узел обработки незерновой части. Получение товарной соломы для животноводческих хозяйств является очень важным. Комбайн Акрос 550 не повреждает солому, укладывая ее в валок или разбрасывая по полю. Встроенного копнителя или половоразбрасывателя для данной модели не предусмотрено (устанавливаются опционально).
- рабочее место машиниста. Комбайн оснащается кабиной ComfortCab с площадью остекления в 5 квадратных метров. Панорамные стекла обеспечивают отличную обзорность во все стороны. Зона шнека и области за жаткой просматриваются идеально. В задней части кабины находится большое окно, позволяющее наблюдать за бункером. Все рабочие области подсвечиваются галогенными фарами. Внутри кабины установлены акустическая система, холодильная камера и кондиционер. Рулевая колонка очень удобна и может регулироваться по высоте и углу наклона под индивидуальные параметры оператора. Все органы управления расположены рядом с местом водителя. Приборная доска размещена перед ним на уровне визуального контакта. На рукоятке гидростата размещены практически все функциональные кнопки и устройства. Посредством них выполняется управление скоростью движения, положением мотовила и жатки. Основная часть систем регулируется из кабины прямо с рабочего места. Сам салон защищен от вибрации, пыли и шума, за счет чего для оператора создаются максимально комфортные условия. Сама кабина устанавливается на 4 амортизирующих компонента, дополнительно изолирующие ее от вибрации. Интерьер имеет многослойную структуру, поглощающую посторонние звуки. Водительское место оборудовано удобным креслом с несколькими регулировками, для помощника сделано мягкое сидение с откидной конструкцией.
Acros 550 – одна из базовых моделей бренда «Ростсельмаш», считающаяся эталоном в сегменте больших комбайнов.
«Acros» 590 Plus
Сельхозмашина для наиболее сложных задач. Подойдет для зерноуборки на огромных площадях независимо от показателей влажности и соломистости. В сравнении с 580 в этой прибавка к мощности составила 10 %, а с первоначальной, 530-й – 30 %. Инновационные конструкторские решения молотильно-сепарационного отсека привели к получению чистого зерна с минимальным числом повреждений и отсутствием соломы.Преимущества:
- увеличенная площадь наклонной камеры с битером-ускорителем;
- регулируемый электрогидравликой наклон жатки;
- высокооборотистый двигатель «CUMMINS» 6LTAA с кнопочной системой управления;
- модифицированные клавиши соломотряса;
- 2-контурная система сепарации из 3 решет;
- увеличенная до 6,3 м2 площадь сепарации зерна;
- электрорегулировка решетками на панели задач в кабине;
- предусмотренная крышка на бункер для защиты от дождя;
- расширенная колесная база;
Рабочие свойства:
- Тяга – 330 л.с.;
- Жатка – 9 м;
- Бункер – 9000 л;
- Ширина барабана – 1,48 м;
- Скорость разгрузки – 90 л/с;
- Вес – 14,3 т.
Двигатель
В отличие от модели Акрос 530 комбайн Акрос 580 комплектуется исключительно иностранными двигателями бренда Cummins. Для техники обычно используется 4-тактный V-образный турбированный мотор Cummins 6LTAA с жидкостным охлаждением. По уровню оснащения и техническим параметрам агрегат заметно превосходит ЯМЗ 236БК, устанавливаемый на Акрос 530. Cummins 6LTAA экономичнее российского двигателя на 15%. Особенностью мотора является высокий крутящий момент на частоте 1000-1600 об/мин. Запас мощности составляет 20%. За счет эффективной работы турбины снижается уровень потребления горючего и увеличивается мощность силовой установки. Производство Cummins 6LTAA осуществляется в Китае и России, при этом надежность двигателя всегда остается на высочайшем уровне.
Размещается агрегат в моторном отсеке, расположенном сзади. Подобная компоновка уменьшает воздействие вибрации и шума на водителя и обеспечивает дополнительную защиту рабочего места. Отсек спроектирован таким образом, чтобы предоставить легкий доступ к основным узлам и элементам мотора для осмотра и сервисного обслуживания. От перегрева двигатель защищается фильтрами и воздушными компрессорами с автоматической очисткой.
Характеристики мотора Cummins 6LTAA:
- рабочий объем – 8,9 л;
- номинальная мощность – 221 (300) кВт (л.с.);
- количество цилиндров – 6;
- емкость топливного бака – 540 л.
«Акрос» 585
Комбайн «Акрос» 585, фото которого изображено выше, известный под маркировкой «Акрос» РСМ-142. Пользуется повышенным спросом у отечественных аграриев. Создан на базе 580-й модели с сохранением первоначальных тяговых и функциональных свойств. Позволяет обрабатывать до 4,15 га в час работы, что особенно актуально для крупных фермерских кооперативов. Как и ее базовый аналог обладает:
- цельносварным кузовом;
- системой поперечно-продольного копирования рабочей поверхности;
- гидроусилителем руля;
- способностью работать с влажным зерном (до 35 %);
- приводом «Schumacher» для скоростного обмолота.
Модельный ряд
Существует несколько модификаций сельскохозяйственной техники от данного производителя:
- 530;
- 550;
- 580;
- 585;
- 595.
Технические характеристики комбайна и его параметры отличаются в зависимости от выбранной модели.
Акрос 530
Данная техника выпускается компанией Ростсельмаш.
Технические показатели зерноуборочного комбайна Акрос 530:
| Максимальная ширина захвата жатки, см | 90 |
| Скорость среза стеблей | 946 срезов в минуту |
| Наибольшая частота вращения, об/мин | 49 |
| Диаметр барабанной части, см | 80 |
| Длина барабанной части, см | 150 |
| Угол охвата | 130° |
| Соломотряс | Пятиклавишный, длиной 410 см |
| Вентилятор очистки | Шестилопастной |
| Модель мотора | ЯМЗ-236БК |
| Емкость бака для топлива, л | 540 |
| Объем бункера для зерна, м3 | 9 |
| Количество цилиндров | 6 |
| Габариты, м | 16,5*3,84*4,01 |
| Вес, т | 13,7 |
Комбайн ACROS 530 оснащен четырехтактным мотором с жидкостной системой охлаждения и турбонадувом. Охлаждается мотор при помощи системы радиаторов трубчатого типа. Мощность двигателя — 240 лошадиных сил. Управлять жаткой водитель может при помощи электрогидравлического оборудования.
Акрос 550
Комбайн Акрос 550 имеет следующие технические показатели:
| Модель мотора | ЯМЗ-236 |
| Мощность мотора | 280 лошадиных сил |
| Ширина мотовила, м | 1,5 |
| Диаметр барабана, м | 0,8 |
| Угол охвата | 130° |
| Тип очистки | Двухрешетный |
| Объем выгрузки, л | 90 |
| Количество цилиндров | 6 |
| Тип соломотряса | Пятиклавишный |
| Модель кабины оператора | Comfort Cab |
| Тип установленного компрессора | Воздушный |
| Тип используемого топлива | Дизель |
| Габариты, м | 8,84*3,88*3,94 |
| Вес, т | 13,4 |
Для охлаждения двигателя используется жидкостная система. Мотор соответствует классу Евро-2 по производимым выхлопным газам.
Кабина водителя оснащена панорамными стеклами, общая ее площадь 5 м2. Есть камера, акустическая система, кондиционер.
Также агрегат ACROS 550 оснащен фарами галогенного типа, которые обеспечивают достаточный уровень освещенности в ночное время.
Акрос 580
Комбайн Акрос 580 и его технические показатели:
| Модель двигателя | Cummins |
| Мощность мотора | 300 лошадиных сил |
| Объем топливного бака, л | 540 |
| Максимальная частота вращения барабанной части, об/мин | 3400 |
| Количество ножей | 76 |
| Накопительный бункер, л | 9000 |
| Объем выгрузки, л | 90 |
| Тип системы очистки | Двухрешетный |
| Длина соломотряса, см | 410 |
| Количество деталей, входящих в состав соломотряса | 5 |
| Максимальная рабочая скорость, км/ч | 15 |
| Молотильный агрегат | Барабан |
| Диаметр барабана, см | 80 |
| Максимальная ширина жатки, см | 590 |
| Масса, т | 13,4 |
| Размеры, м | 8,85*3,88*3,94 |
Среди преимуществ данной модели можно выделить:
- мощный шестицилиндровый мотор;
- надежную шумоизоляцию;
- экономный расход топливной жидкости;
- единый гидравлический бак и насос;
- трансмиссию без ступеней;
- наличие рулевого вала с карданом;
- систему голосового оповещения.
Акрос 585
Зерноуборочный комбайн Акрос 585 имеет следующие технические показатели:
| Максимальная ширина захвата жатки, см | 90 |
| Скорость среза стеблей | 1140 стеблей за 1 минуту |
| Наибольшая частота вращения, об/мин | 1045 |
| Диаметр барабанной части, см | 80 |
| Длина барабанной части, см | 160 |
| Угол охвата | 130° |
| Соломотряс | Пятиклавишный |
| Вентилятор очистки | Шестилопастной |
| Модель мотора | Cummins/6LTAA |
| Мощность | 300 лошадиных сил |
| Емкость бака для топлива, л | 540 |
| Объем бункера для зерна, м3 | 9 |
| Количество цилиндров | 6 |
| Габариты, м | 8,6*3,88*3,94 |
| Вес, т | 13,38 |
Данная модель комбайна от РСМ имеет такие плюсы, как:
- высокая степень очистки с минимальным повреждением зерен;
- возможность работать на полях со сложной геометрией;
- маневренность и простота управления;
- комфортная кабина оператора;
- высокий уровень производительности;
- экономный расход горючего.

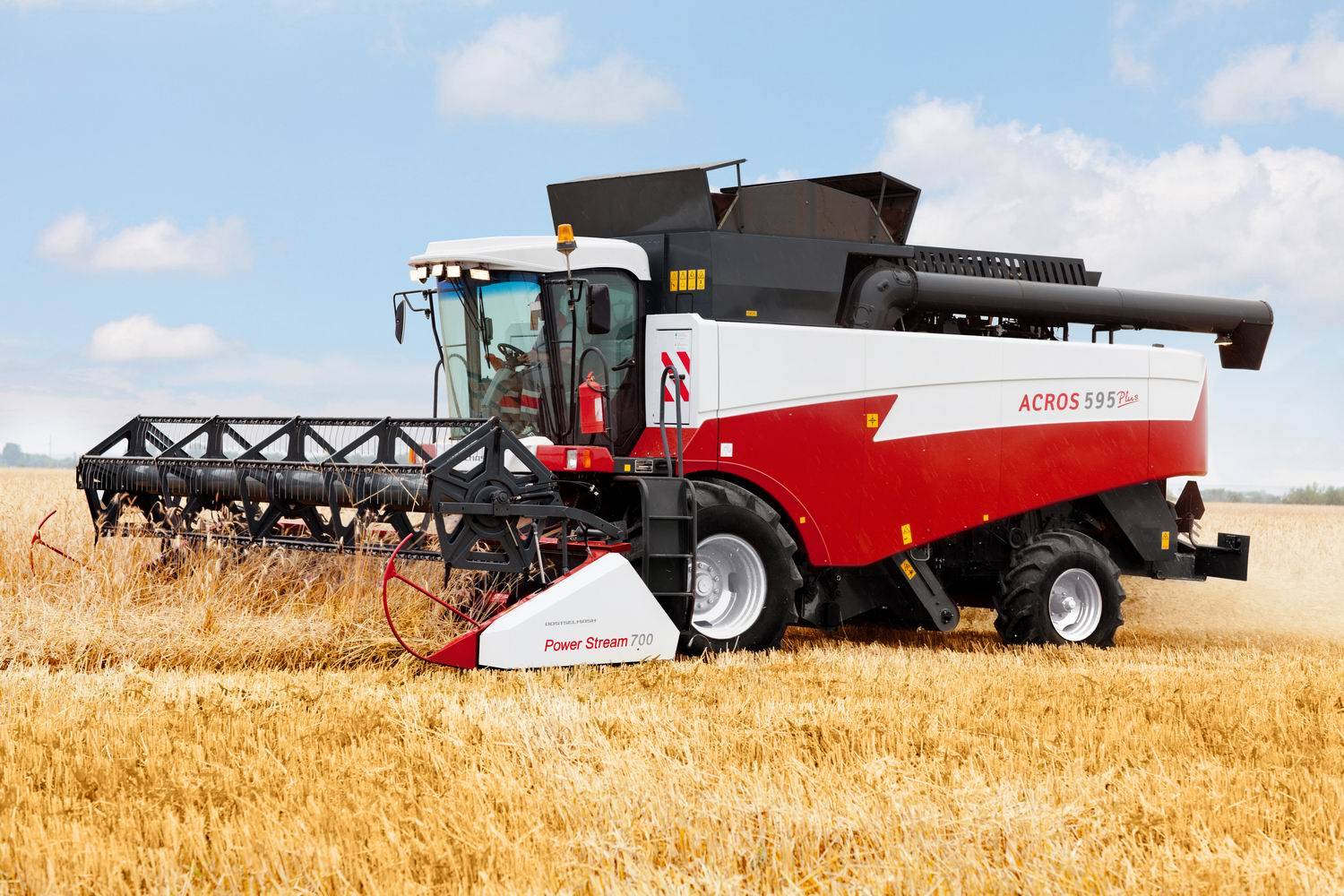

Акрос 595 Плюс
Технические параметры комбайна Акрос 595:
| Модель мотора | Cummins/6LTAA |
| Мощность | 325 лошадиных сил |
| Объем топливного бака, л | 540 |
| Максимальная частота вращения барабанной части, об/мин | 1050 |
| Количество ножей | 80 |
| Накопительный бункер, л | 9 |
| Объем выгрузки, л | 90 |
| Тип системы очистки | Двухрешетный |
| Длина соломотряса, см | 410 |
| Количество деталей, входящих в состав соломотряса | 5 |
| Максимальная рабочая скорость, км/ч | 20 |
| Рукоять | ГСТ |
| Молотильный агрегат | Барабан |
| Диаметр барабана, см | 80 |
| Максимальная ширина жатки, см | 90 |
| Масса, т | 14,33 |
| Размеры, м | 8,85*3,88*3,94 |
Комбайн РСМ-152 ACROS 595 Plus имеет 10-дюймовый сенсорный монитор, на котором водитель может посмотреть техническое состояние основных узлов агрегата, рукоятку с 16 функциями и надежное покрытие, защищающее от шума и попадания пыли. Сама кабина оснащена панорамными стеклами, встроенной холодильной камерой и ящиком для хранения вещей.
Кабина комбайнера
Рабочее место оператора этой машины отличается невероятным и беспрецедентным для российской техники комфортом, за который ее даже называют «рубкой космического корабля». Внутри герметичного салона, прекрасно защищенного от шума и пыли, предусмотрено 2 кресла – для комбайнера и для прицепщика. Кабина подрессоренная, базируется она на 4-х амортизаторах, которые гасят вибрации и также способствуют созданию комфортных условий работы.
Уже в стандартной комплектации комбайна его салон оснащен системой климат-контроля, современной акустической системой и даже холодильной камерой. Упрощению работы оператора способствует бортовой компьютер и голосовой помощник.
Руль регулируется по нескольким направлениям, что позволяет подстроить его под предпочтения конкретного человека, а большая площадь панорамного остекления (не менее 5-ти «квадратов») гарантирует хороший обзор и постоянный мониторинг всех происходящих «на борту» и за его пределами процессов.
Конструкция, характеристики
Компоновка была скопирована с зарубежных аналогов. Спереди по оси машины установили кабину, за ней накопительный бункер, далее двигатель. Такое расположение улучшает обзор, снижает воздействие вибрации и шума на механизатора. Кроме того, смещение центра тяжести при наполнении бункера практически не происходит, что не влияет на управляемость.
Таблица № 1. Технические характеристики
| Наименование | Значение |
| Тип двигателя | ЯМЗ 236БК |
| Мощность, л.с. (кВт) | 250 (284) |
| Масса (без жатки), кг | 13740 |
| Тяговое класс, тс | 5 |
| Технически возможная скорость, км/ч | 27 |
| Рабочая скорость, км/ч | 0-12 |
| Производительность, га/ч | 3,3 |
| Дорожный просвет, мм | 350 |
| Объём топливного бака, л | 540 |
Мотор
Зерноуборщик «Акрос 530» приводит в движение силовая установка производства «Ярославского моторного завода». Это четырёхтактный дизель с V-образным расположением цилиндров.
Мотор разработали для применения в российских климатических условиях. Охлаждение у него жидкостное, а систему питания оборудовали турбонаддувом с промежуточным теплообменником.
Характеристики двигателя:
- обороты коленвала — 2000 об/мин;
- объём цилиндров — 11,15 л;
- крутящий момент — 1050 Н·м;
- способ смесеобразования — непосредственный впрыск;
- средний показатель расхода топлива — 215 г/кВт·час (159 г/л.с.·час);
- диаметр цилиндра/ход поршня, мм — 130/140;
- соответствие экологическим нормам — 1 класс — ГОСТ Р 41.96-2005.
Силовая передача, ходовая
Вращение на приводные колёса передаёт трансмиссия гидростатического типа. Для выбора скоростного режима применяют механическую двухходовую, со встроенным дифференциалом коробку диапазонов. Она выдаёт 3 ступени.
- Преодоление экстремального сопротивления движению (глубокая грязь, крутой подъём, работа на полях) с уклоном от 4 до 8°. Скорость перемещения — 0-6 км/ч.
- Основной режим. Возможна уборка на полях с уклоном до 4°. Скорость составляет 0-12 км/ч.
- Транспортные переезды. Перемещение комбайн осуществляет с пустым бункером по магистралям с твёрдым покрытием или по укатанным грунтовым дорогам. Рекомендованная скорость — 20 км/час.
Приводной мост оборудовали коническим дифференциалом с двумя сателлитами. Конечные передачи представлены двухступенчатыми цилиндрическими редукторами.
Тормоза у комбайна дисковые с раздельным гидроприводом на каждое колесо. Стояночный фиксатор положения автономен. Он блокирует сразу два приводных колеса. Активируют тормоз рукояткой, расположенной в кабине, через тросовую передачу двустороннего действия и уравнитель усилий.
Поворот управляемых колёс, расположенных на заднем мосту, выполняет механизм гидрообъёмного типа. Гидравлика обеспечивает лёгкость маневрирования, что снижает нагрузку на руки механизатора при выполнении частых разворотов. Забор рабочей жидкости происходит из основной магистрали.
Гидравлика
Для приведения в действие некоторых исполнительных механизмов, трансмиссии и рулевого управления на комбайн установлена производительная гидравлическая система. Её питает тандем шестерёнчатых насосов НШ28Д-10Д-10Д-3 производительностью 28 литров.
Нагнетатель способен выдавать масло под давлением 42 МПа, но оно ограничено регулировкой блока клапанов. В основную гидросистему поступает рабочая жидкость с параметрами 16 МПа, линию рулевого управления и привода ходовой части — 36,6 МПа. Ёмкость для заливки масла вмещает 50 литров.
Габариты
Аппарат получился внушительных размеров. Длина вместе с жаткой составляет 16,5 м, 6 из которых только сам рабочий орган. В ширину комбайн достигает 3850, а в высоту — 4010 мм. При таких размерах колёсная база составляет всего 4028 мм, что придаёт технике высокую манёвренность. Колея передних колёс находится в пределах 3100, задних — 2900 мм.
