Эксплуатация и обслуживание

Эксплуатация машины осуществляется согласно инструкции, техническое обслуживание (ТО) — по установленному регламенту.

Кукурузный уборщик в течение срока службы должен находиться в исправном состоянии. Эксплуатация машины без ТО не допускается.

Перед работой жатку подготавливают к агрегатированию и работе с комбайном. Для этого ее устанавливают на ровной площадке, присоединяют и притягивают стяжными крюками. Затем производится обкатка и проверяется нагрев подшипников и редукторов, затяжка крепежей. Продолжительность процесса — не менее 1 часа.

При первом присоединении выполняют регулировку зазора между крюком и стержнем фиксатора и настраивают угол наклона режущего ножа относительно грунта.

Устройство

Двигатель

Изготовитель ставит на комбайны дизельные моторы своей марки – JD 6076Т или JD 6076Н (с жидкостным или воздушным охлаждением). Они включают шесть цилиндров, расположенных в ряд. Осуществляется турбонаддув, подача топлива происходит напрямую (с помощью электрического топливного насоса). К слову, маркировка американских двигателей весьма наглядна: первая цифра означает число цилиндров, а следующие три – их рабочий объем. В данном случае он составляет 7,6 литра.

Электросистема

Работу электрооборудования обеспечивают генератор на 90 ампер, а также два соединенных параллельно аккумулятора, выдающие напряжение 12 вольт. Генератор, связанный ременной передачей с коленвалом двигателя, запускается во время движения комбайна. От аккумуляторной батареи срабатывает пусковой двигатель. В нижнем правом углу кабины (за сиденьем комбайнера) находится электрическая розетка с напряжением 12 вольт.

На электричестве работают: освещение кабины, стеклоочиститель, кондиционер и обогреватель, контрольные приборы и мониторы, фары, громкоговоритель, часы, аварийно-сигнальные устройства, система Харвестрак (уменьшающая потери зерна).

Кроме того, с помощью электрического мотора осуществляются регулировка подбарабанья и включение/выключение жатки.

Рулевое управление

Эту функцию осуществляет гидравлическая система открытого типа. К ее насосу (состоящему из основного и дозировочного) поступает масло из редуктора дизельного двигателя. При вытекании оттуда оно смазывает этот редуктор, а также используется для работы сепаратора и устройства выгрузки.

Дозировочный насос, соединенный через приводные валы с колонкой руля, находится под полом кабины комбайна. А рулевые цилиндры находятся на заднем мосту машины. Если руль стоит в среднем положении, то масло остается внутри этих цилиндров. При повороте руля дозировочный насос перераспределяет поток масла, заставляя его двигаться между цилиндрами.

Гидравлика

Гидросистема комбайна – открытого типа, с постоянно работающими насосами. Их три: один доставляет масло к мотовилу, второй – к основной гидросистеме и третий — к разбрасывателю соломы. У гидростатической системы (управляющей движением комбайна) имеется отдельный насос. Для фильтрации вернувшегося масла стоят два фильтра.

Гидравлическим путем осуществляются: регулировка скорости молотильного барабана, поднимание или опускание зерновой жатки, наклонной камеры и мотовила, поворот шнека для выгрузки, передвижение мотовила вперед или назад относительно механизма резания, работа системы «Контур Мастер».

Схема комбайна Джон Дир 9500

1 — мотовило; 2 — режущий аппарат; 3 — шнек; 4 — наклонная камера с транспортером; 5 — камнеуловитель; 6 — молотильный барабан; 7 — дека; 8 — соломотряс; 9 — транспортная доска; 10 — вентилятор; 11 — решето половы; 11 — колосовое решето; 12 — колосовый шнек; 13 — возврат колосков; 14 — зерновой шнек; 15 — бункер для зерна; 16 — измельчитель соломы; 17 — кабина управления; 18 — двигатель; 19 — разгрузочный шнек; 20 — отбойный битер.

Трансмиссия

Трансмиссия включает в себя: гидростатический насос (приводимый в движение от редуктора дизельного двигателя), гидромотор, конечные приводы и трехскоростную коробку передач. В конструкцию последней входят подвижные втулки, надетые на вал (внутренний), а также дифференциал. С обеих сторон вал соединяется с зубчатым валом конечного привода.

Для движения машины вперед или назад служит гидростатическая система, управляемая рычагом. Чем дальше передвинут этот рычаг, тем быстрее едет комбайн. Тормозная система состоит из цилиндров, резервуара с жидкостью, тормозных колодок и педалей. Стояночный тормоз – механический, включается педалью (которая находится правее руля).

Жатка

Жатка зерновая собственной марки (JD 922) имеет длину 6,7 метра. Ее механический привод включает электромагнитная муфта, которая находится рядом с колосовым шнеком, вверху. Жатка заработает лишь тогда, когда включен сепаратор. Если переключатель жатки (размещенный на подлокотнике) имеет положение «включено», то двигатель не заведется. Это сделано для безопасности.

Переключатель подъема и опускания расположен на гидравлическом рычаге. Для этой операции можно выбрать один из двух режимов скоростей.

Механизм резания подстраивается под убираемую культуру: его возможно немного повернуть или выдвинуть вперед. Четыре датчика механического типа, установленные под днищем жатки, позволяют точно определить ее положение. Система Contour Master копирует почвенный рельеф (как вдоль, так и поперек).

Особенности эксплуатации мини-жаток

Даже учитывая, что подобные модели имеют незначительные размеры, они прекрасно справляются с обработкой полей с последующим отделением колосьев и их обмолотки. В результате такие агрегаты способны одновременно заменить сразу 3 разных устройства. При установке прицепной техники они будут еще и вязать снопы сена. В большинстве моделей устанавливаются классические КПП, имеющие 3 передачи, предназначенные для движения вперед, а также 1 для заднего хода. Они переключаются специальным рычагом. Есть возможность также и регулировки высоты, на которой проводится резка колосьев.

Обязательно почитайте: Купить комбайн Нива

Преимущества мини-комбайнов

Исходя из всего вышеуказанного, можно выявить следующие преимущества подобной техники:

1. Удобность транспортировки агрегата.
2. Низкая стоимость моделей.
3. Возможность использовать для небольших участков либо при наличии сложного рельефа, что обеспечивается небольшими размерами и высокой маневренностью.
4. Низкий расход топлива.
5. Простота в использовании мини-комбайна.
6. Отсутствие сложных узлов, что позволяет осуществлять ремонтные работы, находясь в поле.

Результат десятилетней работы

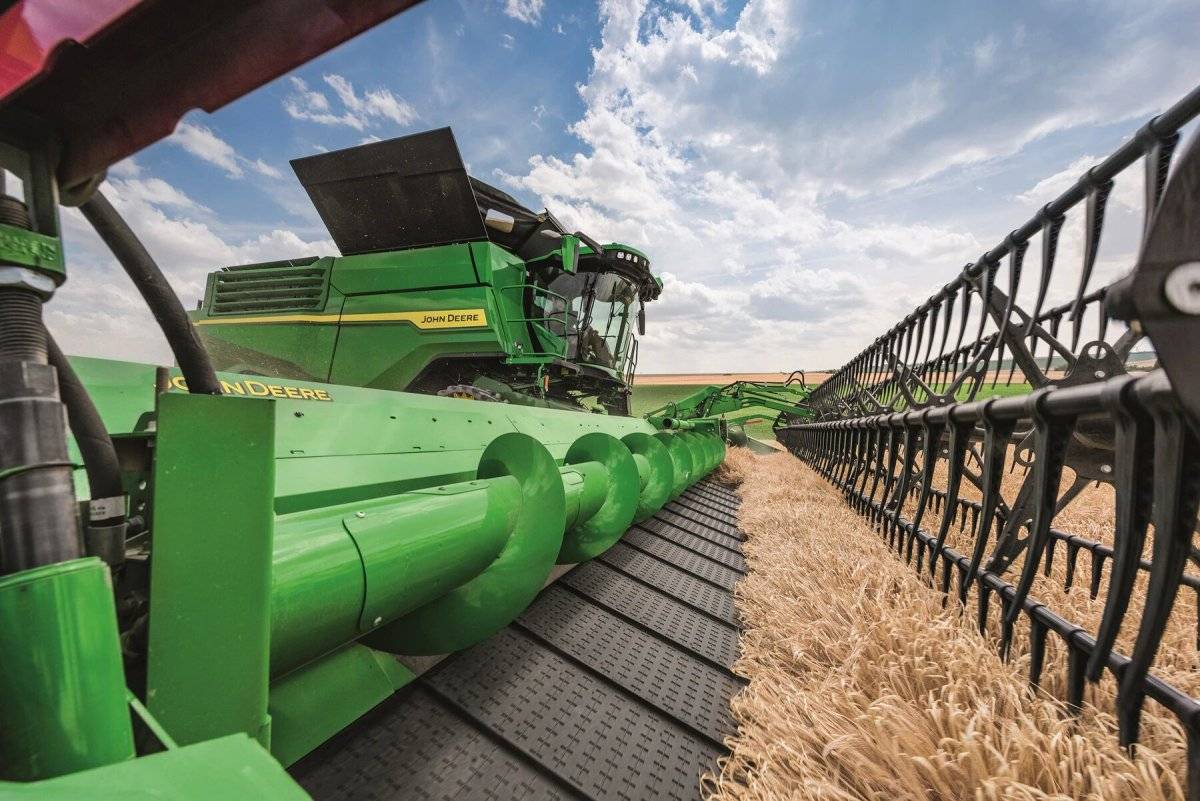

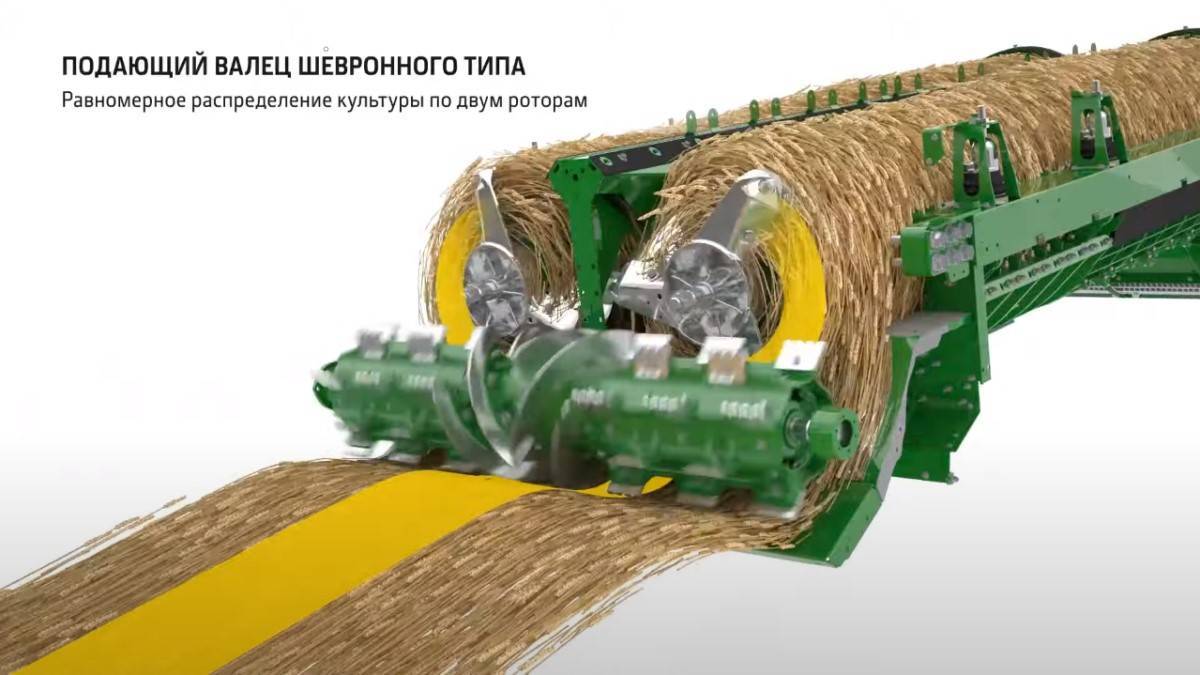

Серия X9 разрабатывалась в течение более чем 10 лет. За это время американские инженеры разработали целый ряд концепций, провели не менее 10 тысяч часов тестов в реальных условиях и в широком диапазоне нагрузок. Как говорят представители John Deere, новая линейка стала их самым масштабным проектом в сегменте уборочных комбайнов за всю историю существования марки.

Чтобы эффективно реализовывать огромный потенциал мощности, для X-линейки были спроектированы новые жатки ленточного типа, получившие индекс HD. Вот их главные особенности:

• Большая ширина захвата, достигающая 15 метров. Такой жаткой можно действительно быстро обрабатывать самые масштабные плантации.





















• Секционная конфигурация с шарнирным соединением. Благодаря такому исполнению комбайн эффективно работает на любом рельефе, точно повторяя его профиль.

В результате достигается оптимальный баланс производительности и качества работы. X-серия будет хороша и на обширных ровных полях, и на сложных поверхностях, что подтверждается часами тестов.

Отрабатывались все рабочие и технические моменты в действительно суровых условиях. Комбайны X9 успешно обкатаны в регионах с экстремальной влажностью, на австралийских и новозеландских плантациях. И, как отмечают разработчики, со всеми задачами и нагрузками новая серия справилась безупречно.

Причем обе модели предлагаются сразу в 2 модификациях – на гусеничном и колесном ходу. Это облегчает выбор машины под конкретные условия использования без необходимости лишний раз идти на компромиссы.

Главный же экономический плюс новых комбайнов – их высокая рентабельность. Расчеты показывают, что 2-3 новых комбайна по производительности не уступают 10 стандартным машинам. В то же время эксплуатационные расходы при такой замене заметно снизятся. Меньше парк техники – меньше затраты на топливо и техобслуживание, меньше потребность в опытных операторах.

Что касается квалификации работников, то здесь требования X-серии вообще очень лояльны. Инженеры John Deere автоматизировали все моменты, которые можно было автоматизировать, поэтому вероятность сделать что-то неправильно сведена к минимуму.

«Джон Дир» 9640 WTS

Комбайн, фото которого представлено выше, удерживает рейтинговые позиции вот уже второй десяток лет. На протяжении этого времени он неоднократно усовершенствовался и дошел к сегодняшнему дню как один из самых покупаемых проектов компании.

Достоинства:

• широкопрофильные пневматические колеса;
• оснастка широкозахватным обмолачивающим узлом;
• продольно-поперечное копирование неровностей топографии;
• расширенные возможности работы на склонах (под углом до 22 0);
• электронное управление системой расхода дизеля.

Эксплуатационные данные:

• Сила – 275 л.с.;
• Жатвенный захват – 9,15 м;
• Приемник семян – 8 тыс. л;
• Топливный резервуар – 700 л;
• Вес – 11,2 т.

«Джон Дир» 9880

Универсальный комбайн для обмолота злаковых, высокостебельных, эфиро-масличных и др. культур. Подойдет для крупных агрофирм, расположенных в зонах с рискованным земледелием.

Особенности:

• 6-цилиндровый дизель «PowerTech»;
• 3-позиционный сепаратор;
• опция авторегулировки рабочих параметров машины «AME»;
• привод измельчителя «PosiTorq»;
• технология «Hillmaster»;
• эргономичный кузов механизатора «TechCenter» с отменными шумо-, вибро- и пылезащитными свойствами.

Характеристики комбайна:

• Мощность — 324 кВт;
• Площадь решет – 5,25 м2;
• Длина ротора – 3,1 м;
• Сепаратор – 1,5 м2;
• Вес – 16,4 т.

Заокеанский гость

Американский производитель John Deere представлен на отечественном рынке зерноуборочной техники тремя сериями. Каждая линейка обладает собственными отличительными особенностями и маркируется заглавной литерой:

• T – комбайны с наибольшей зоной активной сепарации – 4 кв.м;
• W – машина оснащена просторной кабиной Deluxe, высокопроизводительным клавишным соломотрясом и повышенной на 5% пропускной способностью;
• S – однороторные агрегаты с интегрированной системой регулировки.

Последняя серия представлена универсальными машинами для работы в переменных полевых условиях. Автоматическая перестройка комбайна позволяет эффективно убирать злаковые культуры и кукурузу.

Для поддержки флагманских моделей компания выпустила две разновидности жаток:

1. Кукурузные 6 – 18-рядные. Часть изделий реализуется в складном исполнении, что упрощает подключение/отсоединение приспособления.
2. Зерновые. Имеются специальные модели, ориентированные на культуры с низким стеблем.

Технические характеристики комбайнов John Deere допускают выбор по мощности двигателя от 255 до 500 л.с. Размер зернового бункера варьируется в интервале 8 – 14.1 куб.м.

Приобретая б/у импортную агротехнику на портале https://bf-logistic.com.ua, клиент получает полную информацию. Каждая позиция содержит наработку двигателя и МСУ в моточасах, год выпуска комбайна. Прочие возникшие вопросы оперативно разрешат консультанты компании. Относительно предпочтений между Claas и John Deere можно сказать следующее: оба производителя выпускают качественную агротехнику. Даже б/у аппараты надежно прослужать не одно десятилетие. Поэтому выбирать импортный комбайн лучше по функционалу, а не бренду. Единственный аргумент в пользу конкретного производителя – близость фирменного сервисного центра.

Это интересно: Как работает сельскохозяйственный зерноуборочный комбайн — раскрываем все нюансы

Преимущества

В концепции комбайна удачно сочетается большая производительность с качественным обмолотом самых разных, в том числе мелкосемянных культур.

• Большой запас топлива и объем зернового бункера позволяют сократить время вынужденных заправочных и разгрузочных простоев до минимума.
• Машина по всем параметрам адаптирована к особенностям климата со сложными погодными и температурными условиями. Система Contour Master позволяет сохранить производительность в темное время суток. Hillmaster обеспечивает безопасность работы на неровном и крутосклонном рельефе.
• Благодаря эффективной работе встроенной автоматики и компьютерного контроля, оператор может уделить больше внимания решению более важных проблем.
• Уровень комфорта рабочего места способствует низкой утомляемости, сохранению работоспособности оператора на всем протяжении рабочей смены.

Большой диапазон транспортных скоростей, превышающий 30 км/ч, предоставляет возможность оперативного перемещения комбайна на участки, нуждающиеся в неотложной уборке.

Кабина: органы управления, оснащение

На комбайнах серии все органы управления интегрированы в одном месте. Дисплей 4-го поколения был полностью модернизирован с учётом применения тех же простых в использовании навигационных возможностей, что и в смартфоне. Переход со страницы на страницу, выбор необходимых для работы приложений и настроек производится простым движением пальца. Использована самая продвинутая система навигации, уменьшающая количество нажатий на экран, необходимых для перехода в нужное место меню управления.

Точно-эргономичная конструкция рукоятки управления Command Pro обеспечивает такую комфортную работу, которую можно сравнить, к примеру, с многофункциональными игровыми устройствами управления. Управление всеми главными функциями всегда находится, в буквальном смысле, под рукою. Как никогда раньше, управление можно настроить при помощи семи программируемых кнопок. Либо можно просто переключаться между функциями путём поворота колёсика на рукоятке управления.

В кабине комбайна S-серии.

Производителем отмечается, что при разработке этой рукоятки управления Command Pro инженеры компании рассматривали все ручные устройства управления – от игровых устройств до самолёта, а также прислушивались к мнениям клиентов, получивших опыт эксплуатации комбайнов Джон Дир предыдущих поколений. В результате – в Command Pro сосредоточено в среднем на тридцать процентов больше функций, чем у устройств управления любого другого комбайна. Огромной машиной можно управлять интуитивно, буквально «с закрытыми глазами».

ЭТОЙ ТЕХНИКЕ МОЖНО ДОВЕРЯТЬ… ОБЗОР ОСНОВНЫХ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК КОМБАЙНОВ ДЖОН ДИР

 Техническими характеристиками комбайны Джон Дир заметно отличаются между собой. Так, транспорт 9500 оснащен зерноприемной емкостью, объем которой не превышает 6,2 кубических метров. Комбайн комплектуется специальной платформенной телегой для жатвенного приспособления. На технике устанавливается дизельный двигатель рядного типа, мощность которого составляет 220 литров перекачки топливного ресурса за одну секунду. Двигатель имеет шестицилиндровую конструкцию. Колесная формула комбайна 4*2. Осевая конструкция шасси двухсекционная.

Комбайн Джон Дир 9640 оснащен двигателем, мощность которого составляет 250 литров за секунду, то есть, 184 кВт. Транспорт имеет топливный бак на семьсот литров горючего. Объем зерноприемного бункерного отсека составляет восемь кубических метров, а по своим габаритным размерам данная модель комбайнерской техники имеет соотношение 8980*3770*3940 миллиметров без жатвенного приспособления, где значения выставлены в порядке длина/ширина/высота. Масса агрегата без прицепного и навесного оборудования достигает до 11,2 тонны.

Джон Дир модели 9660 оснащен шестицилиндровым дизельным мотором, мощностью более двухсот литров за секунду. Техника способна передвигаться со скоростью тридцать километров в час. Оснащена скоростной коробкой, рассчитанной на трехуровневое переключение передач. Модельный представитель того же производителя 9600 оборудован двигателем, объем которого 7.6 литров.

Мощность двигательного механизма составляет 260 литров перегонки горючего за секунду. Топливная емкость на транспорте имеет объем на 530 литров дизельного топлива, а зерноприемный бункерный отсек способен накапливать в пределах восьми с половиной тысяч литров зерновой массы. Стоимость такой техники на транспортном рынке составит от 1,8 миллионов рублей до 2,5 миллиона. Цена зависит от комплектации агрегата, технического состояния и эксплуатационного пробега.

Цена комбайнов Джон Дир обусловливается многими факторами, основными из которых являются: год выпуска техники и производительная мощность. Из девятисотой серии комбайнерской техники, обозначенного производителя, самым доступным по своей стоимости является комбайн модели 9500. Далее, цена транспортных моделей идет на увеличение, пропорционально с годом производства техники и уровнем ее технических возможностей.

«Джон Дир» 1075

Сельхозмашина для уборки зерновых, зернобобовых и эфиромасличных культур тяжелой серии. Входит в число недавних инженерных детищ этого производителя.

Преимущества:

• простая и надежная схема компоновки рабочих узлов;
• однобарабанное измельчение;
• кузов для механизатора с функционалом кондиционирования – это первая модель, которая получила такую оснастку;
• трансмиссия гидравлического типа;
• 4-позиционная коробка передач с широким диапазоном скоростей 1,7-20 км/ч.

Эксплуатационные показатели:

• Тяговый механизм – 150 л.с.;
• Объем силового компонента – 7640 см3;
• Захват жатвенным механизмом – 425 см;
• Альтернативная косилка – 5 м;
• Емкость для дизеля – 300 л.

Разновидности комбайнов «Джон Дир»

«Джон Дир» выпускает широкий модельный ряд комбайнов. Самые популярные сегодня серии – W, T и S. Они различаются производительностью, мощностью мотора и технологичностью. Разновидности линеек:

• серия W – разработана на среднюю производительность и урожайность. Однако на фоне машин от других компаний данные зерноуборщики можно назвать мощными;
• серия T – транспорт оснащен двойным турбокомпрессором, не боится серьезных нагрузок. Комбайн способен собрать огромное количество урожая без ущерба качеству;
• серия S – машины премиум-класса. Данные комбайны вобрали в себя самое лучшее из предыдущих серий. Они работают в любых условиях, с разными культурами. В машине обеспечены максимальные удобства для водителя и высокий показатель производительности. Процент повреждения зерна – до 0,2%, установлена автоматическая система управления, самый крупный бункер на 14100 литров;
• серия C – машины, оснащенные оборудованием, которое выполняет мультипальцевую сепарацию. Модели с высокой производительностью. Подойдут для тяжелых условий уборки.

Благодаря обширному ассортименту вы без труда сможете выбрать полноценный или мини-комбайн под установленные требования.

Сфера использования погрузчика

Специальный мини погрузчик John Deere 318D имеет достаточно универсальное применение. Техника может использоваться на строительной площадке для погрузки сыпучих материалов, а также в условиях складских помещений, где требуется систематическая погрузка/разгрузка конкретных предметов. При необходимости на технику монтируется специальное навесное оборудование гидравлического типа.

Виды оборудования, которое устанавливается на мини-погрузчик:

• погрузочные вилы;
• ковш 0,4 куба;
• транспортные зацепы;
• подъемный крюк;
• щетки для чистки улиц;
• фреза для снега.

В зависимости от вида установленного оборудования мини-погрузчик может эксплуатироваться в разных условиях, к примеру летом для погрузки конкретных материалов, а в зимнее время для чистки улиц и тротуаров.

Управление техникой

Универсальный погрузчик John Deere 318D купить который можно у официального представителя достаточно прост в управлении. Для работы на данном виде техники не требуется особенных навыков. За счет использования отдельных современных технологий и электроники погрузчики такого типа имеют автоматизированные органы контроля. Внутри кабины оператора находится несколько ключевых систем управления, оснащенные современной электроникой, благодаря которым вмешательство человека практически не требуется. Погрузчики John Deere серии 318D оснащены автоматической подкачкой топлива, предварительным подогревом двигателя, а также автоматизированной системой свободного хода.

Проведение ремонтных работ

Техника John Deere серии 318D обладает простой конструкцией и ремонтопригодными узлами. За счет простоты расположения рабочих систем погрузчик данной марки можно отремонтировать даже в полевых условиях при самом минимальном наборе инструментов. Четырехцилиндровый двигатель жидкостного охлаждения неприхотлив к топливу, а система подачи дизеля работает совместно с двумя фильтрами очистки.

На отечественном рынке достаточно много запчастей китайского производства, которые имеют более приемлемую стоимость, однако уступают по качеству. Заводом производителем не рекомендуется применение не оригинальных деталей. По доступной цене можно приобрести погрузчик SunWard SWL2810.

Сфера применения и особенности устройства

Многолетний стабильно высокий спрос на зерноуборочные комбайны John Deere, несмотря на высокую стоимость этих сельхозмашин, определяется их высокой надёжностью и производительностью, экономичным расходом дизтоплива и смазочных материалов, высоким качеством обмолота и минимальными потерями зерна во время уборки. Линейка комбайновой техники этого производителя регулярно обновляется и расширяется, за счёт модернизации зарекомендовавших себя наилучшим образом моделей и внедрения передовых конструкторских решений.

Главная и основная функция данного комбайна – уборка зерновых культур, с обмолотом и очисткой зерна. Дополнительные агрегаты позволяют расширить сферу использования модели. Их подсоединение даёт возможность для осуществления сбора подсолнечника, сои, кукурузы и прочих сельскохозяйственных культур.

John Deere 9660 STS выполнен по общепринятой современной компоновке: кабина по центру, бункер за кабиной. Однако имеет некоторые важные особенности в своей конструкции. В частности, использована удачная во всех отношения схема обмолота, не создающая значительных нагрузок на силовой агрегат и кинематику машины. Также в их числе – наклонная камера с плавающим транспортёром высокой производительности, для эффективной уборки высокоурожайных культур. Усиленный привод обеспечивает стабильную подачу зерновой массы при значительных нагрузках и в серьёзных условиях эксплуатации.

Специально удлинённая наклонная камера улучшает обзор рабочей области жатки. В отличие от других подобных роторных сельхозмашин, на 9660 STS также имеется дополнительное устройство, управляющее замком крепления жатки. Есть мощный механизм реверсирования. При реверсной работе он вращает мотовило в обратном направлении.

Высокую производительность этой модели обеспечивают также высокий показатель автоматизации и компьютеризации всех систем, комфортные условия работы механизатора, исключающие возникновение утомлённого состояния. Повышенная до 960 литров ёмкость топливного бака положительно сказывается на автономности работы комбайна на удалённых полях, сокращает простои и издержки. Производительность высокооборотного шнекового транспортёра также сокращает время вынужденных простоев, необходимых для выгрузки готового зернопродукта из объёмного бункера-накопителя.

Дополнительная комплектация

Все зерноуборочные машины этой компании комплектуются по пожеланию заказчика. В комплект может входить дополнительное оборудование для уборки разных зерновых и бобовых культур.

Линейка машин компании представлена разными типоразмерами и марками шин.

Комбайны оснащены компьютерной системой, которая оповещает комбайнера о состоянии поля, влажности и урожайности убираемой культуры.

Есть функция составления карты урожайности земельных участков, которая в дальнейшем может использоваться другими машинами.

Последняя разработка компании по праву считается ноу-хау в аграрном мире.

Это система «Автотрак», которая может управлять комбайном автоматически, ориентируясь на предыдущие проходы техники, что обеспечивает отличную точность: погрешность составляет не более пяти сантиметров.

Комбайны компании могут иметь автоматическую систему регулировки скорости с учетом условий и объемов работы, состояния хлебной культуры.

«ХарвестСмарт» увеличивает производительность, при этом качество зерна не становится хуже, а, наоборот, улучшается.

В комплектацию комбайна могут входить насадки для уборки рисовых полей, изготовленные из нержавеющей стали или имеющие специальное покрытие для более продолжительной службы комбайна.

Заказчик может заказать в комплект ксенофоновые лампы, которые по мощности в несколько раз превосходят обычные галогенные фары.

«John Deere» 9500

9500 модификация «John Deere» считается одной из самых доступных и распространенных на современных постсоветских просторах. Имеет ряд конструктивных преимуществ, позволивших этому комбайну вырваться далеко вперед своих соклассников.

Преимущества:

• высокая производительность труда;
• опция «Contour Master» для точного копирования топографии поверхности;
• технология «Hillmaster» — комбайн сможет трудиться даже на склоновых участках;
• эргономичная кабина с центральным расположением;
• электрифицированная система контроля и оповещения об неисправностях.
• сниженный процент поврежденных и утерянных зерен за счет большего барабана с подбарабаньем.

Базовые показатели:

• Потенциал – 142 кВт;
• Бачек для дизеля – 0,53 м3;
• Перемещение по трассе – 31,2 км/ч;
• Продуктивность – 8,9 т/ч;
• Захват за один проезд – 6,7 м;
• Масса – 11,23 т.
