Кормораздатчик РКТ-10

Технические характеристики

Изучая особенности данного агрегата более подробно, целесообразно устремить особое внимание на его технические характеристики, так как от них зависит его эффективность при работе. Среди них упоминания заслуживают:

  • габариты (ДхШхВ) — 6,67х2,3х2,5м;
  • колесная база/колея — 2,75/1,6м;
  • масса кормораздатчика составляет 2,1тонны;
  • дорожный просвет — 30см;
  • номинальная мощность агрегата 7,5 кВт;
  • максимальная загрузка — 4т;
  • производительность при раздаче кормовой массы варьируется от 72 до 480 м3/ч, зависит от типа раздаваемого корма;
  • скорость при движении — 30км/ч;
  • радиус поворота — 6,5м.

Таким образом, рабочие параметры данного агрегата делают его идеальным решением для средних и крупных сельскохозяйственных предприятий, где возникает потребность в раздаче больших объемов корма животным.

Благодаря достаточно большому дорожному просвету, агрегат может двигаться по дорогам плохого качества, а грузоподъемность позволяет использовать КТУ для транспортировки заготовленных кормов.

Кормораздатчик КТУ-10: модификации, технические характеристики, устройство, фото и видео

Какие бывают кормораздатчики для ферм КРС

Кормораздатчик — прицеп

большой фермы требует немалых физических усилий и траты времени.

Но благодаря современным технологиям множество дел, в том числе кормление животных, можно выполнять с помощью машин, благодаря чему деятельность упрощается и ускоряется.

Все чаще предприниматели стали предоставлять своему персоналу кормораздатчики для ферм КРС, что значительно влияет на качество кормления скота, чем повышает рентабельность бизнеса.

Данные агрегаты автоматизируют ранее выполняемую рукам людей работу по кормлению животных. Более того, они обеспечивают рациональное и качественное питание скота, поскольку регулируют выдачу пищи, количество порций и состав рациона.

Преимущества и особенности кормораздатчиков

Для упрощения работы на ферме сейчас все чаще используются кормораздатчики. Хозяин предприятия может считать целесообразным приобретение столь дорогостоящего оборудование, если на его ферме содержится большое поголовье животных.

Агрегат обладает следующими преимуществами и особенностями:

  • Измельчает и подготавливает (при необходимости) корм для скота в соответствии с его потребностями.
  • Механизм имеет встроенные дозаторы, которые регулируют количество пищи, подаваемой животным. Высчитывание размера порции может определяться с помощью измерений объема или массы продукта.
  • Современные кормораздатчики имеют функцию, определяющую и регулирующую температуру кормов. Также некоторые виды агрегатов подключаются к мониторам, благодаря чему можно следить за приготовлением пищи для скота.

Все эти функции повышают экономичность содержания стада, поскольку контролируют расход кормов. Согласно статистике, применяя такие технологии можно увеличить процент годовой выдойки коров на десять процентов.

Поскольку фермерский бизнес популярен в нашей стране, на рынке можно увидеть очень разные кормораздатчики. В домашних условиях их использовать не выгодно. Однако на больших производствах они необходимы.

Кормораздатчики стационарного типа

Стационарные механизмы для раздачи корма отличаются тем, что их необходимо монтировать непосредственно в коровнике, без возможности дальнейшей транспортировки.

Работают агрегаты за счет электрических двигателей.

Стационарные механизмы могут быть ленточного, ленточно-планочного, ленточно-цепочного или скребкового типа.

Главные функции таких кормораздатчиков заключаются в том, чтобы подавать порции корма в емкость, предусмотренную для этого. С помощью трансформера пища перевозится и распределяется по всем загонам.

Примеры самых распространенных кормораздатчиков в нашей стране:

  • Механизм КРС – 15.
  • Раздатчик ТВК – 80Б.
  • Ленточный односторонний КЛО – 75.
  • Ленточный двухсторонний КЛК – 75.
  • Раздатчик, используемый на молочных фермах, РК – 50.

Кормораздатчики мобильного типа

Мобильные раздатчики распределяют и подают скоту сухой и зеленый корм.

Полужидкое питание предоставляется с помощью специальных смесителей (зачастую они приобретаются на свинофермах).

Мобильность механизма объясняется тем, что он раздает корм из бункера, а распределяет его по кормушках всех загонов фермы с помощью раздатчиков, которые наделены функцией самостоятельного перемещения.

Мобильность смесителей, работающих с жидкими и полужидкими смесями, относительна. Это объясняется тем, что агрегаты данного типа передвигаются по специальным колеям, заранее вмонтированным на поверхности пола. Они могут выполнять свою миссию исключительно в одном здании.

Немаловажным преимуществом раздатчиков данного типа является то, что они перемешивают жидкий или полужидкий корм перед тем, как подавать его скоту. Благодаря этой функции все животные получают пищу равномерной консистенции.

Среди мобильных кормораздатчиков, заслуживших хорошую репутацию в нашей стране, можно перечислить:

  • Агрегат РС – 5А.
  • Механизм КС – 1,5.
  • Раздатчик КСП – 0,8.
  • Агрегат универсального действия КТУ – 10А.
  • Небольшой РММ – 5,0.
  • Смеситель РСП – 10.

Размер и объем бункера кормораздатчика можно выбрать в соответствии с количеством поголовья скота, содержащегося на ферме. Также фермер может выбрать подходящий в его случае тип привода агрегата, скорость его работы и уровень производительности.

Кормораздатчик КТУ-10

Модель КТУ-10 предназначена для переработки и дозирования кормовой массы, для уборки сельскохозяйственных культур в совокупности с уборочными машинами, для выгрузки измельчённого корма в стационарные раздатчики, которые располагаются в непосредственной близости к животным, а также для выгрузки массы в хранилища. Кормораздатчик КТУ-10обладает следующими особенностями:

  • Конструкция техники представляет собой прицепное устройство, базирующееся на резиновых колёсах. Кузов выполнен из особо прочного металла, вдоль днища смонтированы транспортёры.
  • Ходовая часть максимально проста, при этом она оборудована гидроприводными тормозами. Вся тормозная система управляется водителем из трактора, с которым агрегирован кормораздатчик.

Назначение и принцип действия

Кормораздатчик — специальное устройство, в задачи которого входит прием, перевозка и дозированная раздача кормов и их смесей. Раздатчики могут подавать зеленые корма, сенаж, силос, неизмельченный сенаж и фуражные смеси, как в кормушки на одну, так и на обе стороны.


К кормораздающим устройствам предъявляются такие требования:

  • обеспечение равномерности, своевременности и точности при раздаче кормов (время подачи не более 30 минут на помещение);
  • дозированность раздачи фуража для каждого животного или их группы (допускается отклонение от нормы для концентрированных кормов — 5 %, для стебельных — 15%);
  • не допускается загрязнения фуража (возвратные потери не более 1 %, невозвратные не допускаются);
  • не допускается расслоение корма в смесях;
  • устройства должны быть травмобезопасными для животных, в т. ч. и электробезопасными.

Особенности конструкции

Кормораздатчик «РКТ-10» построен на шасси тракторного прицепа «2ПТС-4,5», либо на шасси полуприцепа «ППТС-4,5». Агрегатируется с колёсным трактором тягового класса 1,4 тс (что предпочтительно, но возможно и 0,9 тс), оборудованным раздельно-агрегатной гидросистемой; имеющим тягово-сцепное устройство согласно ГОСТ-2349, а также специальные выводы для подключения тормозной пневмосистемы и электрооборудования.

В конструктивном плане, кормораздатчик «РКТ-10» представляет собой тракторный полуприцеп с бортами из прокатного профиля. Под таким наименованием выпускается раздатчик с односторонней разгрузкой; двусторонний именуется «РКТ-10/01». В модификации «РКТ-10/02» (со спаренной осью, на балансирах) обе оси с колёсами расположены в середине полуприцепа, рядом друг с другом. Модификация «РКТ-10/03» – одноосная.

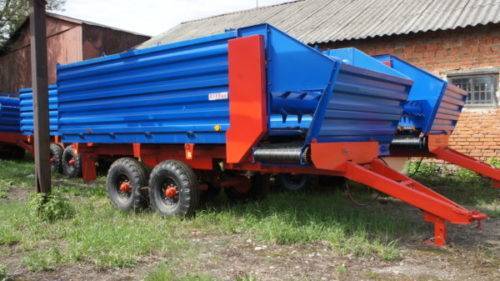

Вариант «РКТ-10/2».

Привод битеров и разгрузочного механизма осуществляется от ВОМ – вала отбора мощности трактора, 540 об/мин. Электрооборудование агрегата – это однопроводная система постоянного тока напряжением в 12Вольт, с питанием от трактора. Разгрузка прицепа и раздача кормосмеси производится посредством работающего транспортёра. В качестве измельчающих механизмов выступают два поперечно расположенных битера, которые находятся непосредственно перед выгрузным транспортёром.

Устройство

Основными элементами кормораздатчика являются:

  • Кузов. Задние борта его закреплены на шарнирах, а пол отделан деревянными досками.
  • Ходовая часть, состоящая из рамы, осей, рессор, а также прицепной механизм, закреплённый шарнирами и имеющий прицепную петлю.
  • Продольный транспортер представляет собой пару параллельных цепей, которые перемещаются по днищу кузова. Он приводится в движение приводным валом и валом битеров.
  • Битеры — это основа раздающего устройства.
  • Тормозная система базируется на задних колесах. Колодки приводятся в движение трактористом из кабины.
  • Электрическое оборудование.

Схема кормораздатчика КТУ-10


1 – дно, 2 – задний борт, 3 – боковой борт, 4 – надставной борт, 5, 18 – ограждающие щитки, 6 – боковина, 7 – блок битеров, 8 – щит-отражатель, 9 – передний борт, 10 –выгрузной конвейер, 11 – привод раздатчика, 12 – тормозное устройство, 13 – телескопический вал, 14 – гидравлический механизм подъема дополнительного конвейера, 15 – ходовая часть, 16 – дополнительный конвейер, 17 – задний фонарь и указатель поворота.

Стоимость кормораздатчика «РКТ-10»

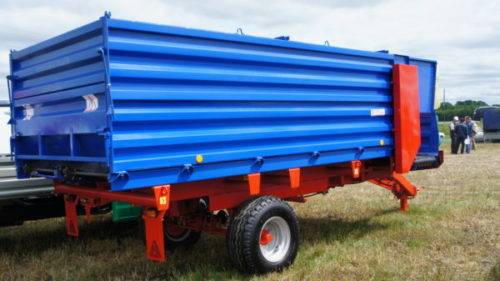

Одноосный вариант «РКТ-10/3».

Цены на новые кормораздатчики «РКТ-10» у торговцев сельхозтехникой находятся в пределах от 385 тысяч рублей до 428 тысяч рублей. Содержательного рынка подержанной техники данной марки ещё не сложилось, хотя отдельные объявления о продаже кормораздатчиков «РКТ-10» можно встретить в ряде регионов России. За б/у кормораздатчики данной марки просят от 150 до 250 тысяч рублей, причём многие отождествляют данную технику «МордовАгроМаш»а с классическим прицепом-кормораздатчиком «КТУ-10».

Правила эксплуатации

После приобретения нового КТУ, следует уделить должное внимание его правильной обкатке. Это позволит быть уверенным в длительном сроке службы раздатчика, а также гарантировать соответствие его реальных характеристик заявлениям производителя

Правила обкатки крайне просты:

  • время обкатки — 15-30 минут;
  • процедура предусматривает, что сначала двигатель работает на пониженных оборотах с последующим плавным повышением до нормальных значений;
  • кормовая масса, подаваемая в агрегат, должна поступать равномерно;
  • при раздаче, следует переключить КПП на 1-2 скорость, а также задействовать специализированный режим работы.

Следует учитывать, что подобный агрегат сравнительно плохо переносит хранение и работу в условиях отрицательных температур. В связи с этим, рекомендуется размещать его в отапливаемых помещениях, а также отказаться или свести к минимуму его использование в холодное время года.

Однако, это актуально лишь для кормовой массы, относящейся к влажному типу. Если предполагается использовать сухие корма, то диапазон рабочих температур расширится от -40 до +50, что позволит использовать механизм без ограничений. Существуют ограничения, касающиеся допустимых к использованию кормов.

Частицы сена должны быть не больше 4см в длину, а прочие виды растительных кормов — не больше 6 см. Частиц подобных размеров должно быть более 80% от общей перерабатываемой массы корма. Кормовой проход для раздачи должен быть не меньше 2,2 м, что обусловлено габаритами техники.

О производителе кормораздатчика «РКТ-10»

Производителем кормораздатчиков «РКТ-10» является ОАО «МордовАгроМаш» –завод, основанный в 1961 году в Саранске на базе ремонтно-технологической станции. Первые два десятилетия это предприятие осуществляло капитальный ремонт грузовиков «ГАЗ», их отдельных деталей, узлов и агрегатов; восстанавливало разнообразную сельскохозяйственную технику и выпускало нестандартизированные машины.

Кроме того, в 70-е годы здесь было налажено производство двухосных тракторных самосвальных прицепов марки «2ПТС-4-785А». В годах 80-х здесь начали выпускать прицепы для легковых автомобилей, кузова для автомашин «УАЗ», а затем и «Газель»; кормораздатчики, роторные косилки, универсальные сеялки, прицепные комплексы для пожаротушения «Водолей», зернопогрузчики «3ШH-20» для автомобилей «ГАЗ», «ЗИЛ»,«КамАЗ»; значительно расширили линейку тракторных прицепов.

За счёт того, предприятие освоило производство самого широкого спектра прицепных сельскохозяйственных машин, в новое время оно смогло занять одно из лидирующих позиций на рынке сельхозтехники в России. Кроме модифицированных кормораздатчиков «РКТ-10», «МордовАгроМаш» сегодня выпускает такую перспективную технику, как: самозагружающийся и самовыгружающийся полуприцеп-рулоновоз сена «ПРТ-12»; сеялка зерновая универсальная «СЗУ-6» с одновременным внесением удобрений; полуприцеп-перегрузчик зерна «ППТ-25»; полуприцепы тракторные самосвальные с выталкиванием груза передней передвижной стеной; навесное коммунальное оборудование на трактора, и многое другое.

Рекомендуем прочитать: КСК-100: технические характеристики

Особенности конструкции

Как было сказано ранее, кормораздатчик КТУ 10а, как и его стандартная модификация, является прицепом для трактора, изготовленным из металла и размещенным на пневматической колесной базе. Задний борт агрегата может открываться по мере необходимости, что позволяет выгружать корм в автоматизированном режиме.

Внутреннее оснащение металлического кузова предполагает, что его дно отделано элементами из дерева, а по всей его длине располагаются специальные транспортеры. Особого упоминания заслуживает транспортерно-битерный механизм агрегата, который предназначен для равномерной подачи размещенного в кузове корма при выгрузке. Он включает в себя следующие элементы:

  • транспортер якорно-продольного или роликово-втулочного типа;
  • транспортер, расположенный поперек;
  • блок битеров.

Первый элемент представляет собой специальную передачу, изготовленную из цепей, ведущего вала и осей. Битерный блок состоит из двух закрепленных битеров, относящихся к барабанному типу. Поперечный транспортер представляется не чем иным, как полотном, состоящим из двух основных частей, натянутым на валы.

Помимо прочего, упоминания заслуживает вал отбора мощности, который отвечает за привод раздаточных механизмов, так как он представляется одним из важнейших элементов конструкции. Подобный вал состоит из:

  • основного привода;
  • карданного вала;
  • привода поперечного;
  • редуктора;
  • привода продольного.

Передняя ось используется для осуществления поворотов при движении, представляет собой балку с поворотными элементами. Задняя же, напротив, статичная, используется для движения или торможения устройства.

Особенности эксплуатации

Существуют специальные требования, которые необходимо соблюдать при работе КТУ-10. Кормораздатчик используют для раздачи кормов только определенных размеров. Сенаж должен быть измельчен до длины не более 40 мм, другие корма – 60 мм. Причем содержание частиц с такими размерами – больше 80 %, длина свыше 150 мм допускается только не более чем в 5 % всей массы корма.

Если транспортируются и раздаются сухие корма, то КТУ-10 можно эксплуатировать в диапазоне температур от –40 °С до +50 °С. А вот для раздачи влажных кормов – только при температуре выше 0 °С.

Высоту кормушек рекомендуют делать не более 75 см, ширина ворот должна быть от 2,6 м, а кормовой проход — не менее 2,2 м.

Сельскохозяйственные тракторы с тяговым усилием 9 и 14 кН (тяговый класс 0,9 и 1,4 соответственно) – техника, с которой можно агрегатировать кормораздатчик КТУ-10.

Сфера применения

Аббревиатура данного спецсредства расшифровывается, как «кормораздатчик тракторный универсальный». Агрегат чаще всего выпускается на территории РФ, Украины и Беларуси крупнейшими местными производителями сельскохозяйственного оборудования. КТУ имеет вид прицепа, который должен работать в связке с тракторной техникой, относящейся к классу 1,4ТС. Типичным представителем подобного трактора, является Беларус модели МТЗ-80/82.

Основным назначением кормораздатчика, представляется переработка, транспортировка, а также дозированная раздача кормов различных типов. Чаще всего агрегат используют в отношении силоса, заготовленного из кукурузы и подсолнухов. Нередко для заготовки корма используются и другие растения, злаковые и бобовые культуры.

Агрегат повсеместно используется совместно с кормоуборочными комбайнами, когда заготовленный корм поступает в прицеп. Затем, кормовую массу выгружают в специальные хранилища, стационарные модификации кормораздатчиков либо напрямую в кормушки около мест размещения животных. КТУ подходит и для простой транспортировки уже заготовленных кормов, а также соломы.

Технические характеристики

Самыми важными характеристиками устройства являются его грузоподъемность и объем кузова, то есть вместимость. Кормораздатчик КТУ-10 перевозит 4 т груза объемом до 10 куб. м. Сам он весит немногим больше 2 т.

Для проезда в помещениях для скота важны габаритные размеры прицепа. Длина его составляет 6,45-6,7 м, ширина – 2,35 м и высота – 2,45 м. С дополнительным транспортером, установленным в транспортное положение, ширина раздатчика — 2,65 м. Радиус поворота, определяемый по следу наружного колеса, составляет 6,5 м. Ширина колеи — 1,6-1,8 м, дорожный просвет – 300 мм.

Скорость движения КТУ-10 составляет около 30 км/ч.

Производители показывают еще характеристики, касающиеся раздачи кормов. Это производительность процесса, которая может быть в пределах от 70 до 500 м3/ч, и варианты изменения нормы раздачи, обычно их шесть.

Работа КТУ-10

Подготовленные, предварительно измельченные корма загружают равномерно в кузов КТУ-10. Кормораздатчик трактором подается в кормовой проход. Уже в нем включается вал отбора мощности. Продольный транспортер со скребками подает корма к битерам, которые их разрыхляют и, в свою очередь, подают на поперечный транспортер, а он осуществляет раздачу в зависимости от конструкции раздатчика на одну или одновременно на две стороны.

Если агрегат работает как саморазгружающий прицеп, то продольный транспортер через откинутый задний борт выгружает корм назад.

Норму раздачи регулируют с помощью настройки храпового механизма, а также меняя скорость продольного транспортера и трактора.

Все эти работы может выполнять один человек, обеспечивая кормами стадо в 300-400 голов.

Модификации кормораздатчика

Кроме базовой, модели выпускаются еще несколько вариантов раздатчика

Кормораздатчик КТ-6 обладает меньшей грузоподъемностью и габаритами, но при этом большей вместимостью кузова. Она составляет 6 куб. м. Этот агрегат из-за малых размеров значительно маневренней прототипа.

Модель КТУ-10А полностью повторяет базовую по техническим характеристикам. Она отличается усиленной рамой корпуса и поворотным кругом.

Выпускается кормораздатчик КТУ-10 на балансирах. Эта модификация о и представляет собой тракторный одноосный полуприцеп на сдвоенных колесах.

КТУ-10 – кормораздатчик, одну из модификаций которого можно встретить практически в каждом животноводческом фермерском хозяйстве.

https://youtube.com/watch?v=RcV-Sty5uG0

Популярные модели

Кормораздатчики широко применяются в фермерских хозяйствах всего мира. Бытует мнение, что лучшее оборудование производится западными компаниями, поэтому цена таких моделей довольно высока.

Это не совсем так. Кормораздатчики, разработанные отечественными предприятиями, также показывают неплохую производительность и удобство в эксплуатации.

При этом стоимость агрегатов значительно ниже западных аналогов. Рассмотрим наиболее популярные модификации кормораздатчиков российского производства.

КТУ-10

Данная модель производится , которая находится в Подмосковье. Изделие относится к категории прицепного оборудования, оптимально подходит для работы с тракторами «Беларусь».

Грузоподъёмность кормораздатчика 4 тонны, внутренний объём бункера – 10 м3. Конструкция представляет собой металлический кузов, установленный на колёсном шасси. Ходовая часть подрессоренная, передние колёса являются поворотными, управляемыми.

Задние шасси ведущие, оснащены тормозной системой гидравлического типа. Управление тормозами осуществляется оператором из кабины тягача. Отметим, что в зависимости от модификации, раздача кормов может производиться на одну либо две стороны.

Если прицеп с функцией саморазгрузки, то устанавливается дополнительный транспортёр, выгружающий кормовую массу через задний борт.

Обратите внимание, что минимальный радиус разворота КТУ-10 составляет 6.5 метра, поэтому оборудование не подходит для ферм, с ограниченным внутренним пространством помещений. Производство данной модели налажено в Новосибирске, этот кормосмеситель выпускается с 2000 года, предназначен для измельчения грубых кормов с последующей раздачей

Производство данной модели налажено в Новосибирске, этот кормосмеситель выпускается с 2000 года, предназначен для измельчения грубых кормов с последующей раздачей.

КОРМОРАЗДАТЧИК ТРАКТОРНЫЙ УНИВЕРСАЛЬНЫЙ КТУ-10А

ЛАБОРАТОРНАЯ РАБОТА № 1

МОБИЛЬНЫЕ КОРМОРАЗДАТЧИКИ

изучить назначение, устройство, рабочий процесс и регулировки

мобильных кормораздатчиков для ферм крупного рогатого скота

Для раздачи кормов крупному рогатому скоту применяют передвижные (мобильные) кормораздатчики КТУ-10А, РММ-Ф-6, РСП-10, АРС-10, ИСРК-12 «Хозяин».

Технические характеристики мобильных кормораздатчиков представлены в таблице 1.

Технические характеристики мобильных кормораздатчиков

КОРМОРАЗДАТЧИК ТРАКТОРНЫЙ УНИВЕРСАЛЬНЫЙ КТУ-10А

Кормораздатчик КТУ-10А п р е д н а з н а ч е н для выполнения следующих работ: приема, транспортировки и дозированной раздачи измельченных кормов и готовых кормосмесей животным, перевозки различной продукции с выгрузкой назад; дозированной подачи кормов к внутрифермерским стационарным кормораздатчикам и к средствам загрузки кормохранилищ.

Кормораздатчик используют в типовых животноводческих помещениях, кормовой проход должен быть шириной не менее 2200 мм и высотой кормушек 750 мм, на выгульных площадках и летних лагерях, а также при заготовке кормов в качестве транспортного средства.

Агрегатируется с тракторами типа МТЗ, рабочие органы кормораздатчика получают привод от вала отбора мощности трактора.

Раздатчик кормов КТУ-10А (рис.1) п р е д с т а в л я е т собой двухосный тракторный прицеп на рессорах и пневматических колесах 4. С о с т о и т из кузова 2 вместимостью 10м 3 с надставными бортами, на дне бункера размещены два продольных цепочно-планчатых транспортеров 5 предназначенные для передвижения слоя корма от задней к передней стенке кузова. Приводной вал транспортеров находится в передней части кузова, приводится во вращение от вала нижнего битера через кривошипно-шатунный механизм. В передней части кузова смонтирован блок битеров 1, выполняющих роль дозаторов, и поперечный транспортер 6, который выдает корм в кормушку.

1 – блок битеров; 2 – днище (основание кузова); 3 – боковой борт;

4 – ходовая часть; 5, 6 – продольный и поперечный транспортеры;

7 – привод раздатчика с карданом; 8 – спица

Рисунок 1 – Кормораздатчик тракторный универсальный КТУ-10А

Кормораздатчик имеет ходовую часть 4, которая состоит из рамы, передней и задней оси с рессорами и четырьмя пневматическими колесами, и прицепного устройства. На задних колесах установлены колодочные тормоза с гидравлическим приводом, управляемым из кабины тракториста.

Прицепное устройство 8 одним концом соединено с поворотным шарниром, на другом находится прицепная серьга.

Поперечный транспортер 6 состоит из двух ленточных транспортеров. При раздаче корма на одну сторону устанавливают одно полотно, собранное из двух малых, при раздаче на две стороны – два малых полотна. При этом натяжную звездочку цепи привода транспортера снимают и устанавливают в другое положение, обеспечивающих привод обоих транспортеров в противоположные стороны. Храповой механизмслужит для регулирования нормы выдачи корма в кормушки и состоит (рис.2) из шатуна 1, храпового колеса 4, диска-эксцентрика 3, подвижной 2 и неподвижной 5 собачек, пружин для удержания собачек в заданном положении и сектора 6. Храповой механизм обеспечивает движение продольного транспортера вперед при раздаче корма, и назад при работе кормораздатчика на перевозке грузов.

Процесс работы. Кормораздатчик должен загружаться кормом равномерно, пространство над поперечным транспортером не должно быть заполнено. Тракторист транспортирует кормораздатчик к кормушкам, включает ВОМ, при перемещении раздатчика вдоль кормушек продольный цепочно-планчатый транспортер 3 перемещает кормовую массу, находящуюся в бункере 1 (рис. 3) к битерам 2, которые разрыхляют и отделяют определенный слой корма, затем перебрасывают его на поперечные транспортеры 4, подающие корм из кузова в кормушки для скармливания

а – направление движения транспортера вперед;

б – направление движения транспортера назад

1 – шатун; 2,5 – собачки подвижная и неподвижная; 3 – диск-эксцентрик;

4 – храповое колесо; 6 – сектор; 7 – рычаг

Рисунок 2 – Храповой механизм привода продольного транспортера

При разгрузке кузова назад направление движения продольного транспортера изменяют перестановкой собачек и диска храпового механизма привода.

1 – кузов; 2 – блок битеров; 3 – продольный транспортер;

4 – поперечный выгрузной транспортер

Рисунок 3 – Схема мобильного кормораздатчика КТУ-10

Регулировки. Регулируют количество подаваемого корма за счет изменения скорости движения продольного транспортера, т.е. изменением количества рабочих зубьев храпового колеса 4 (рис.2), а также можно регулировать изменением скорости движения кормораздаточного агрегата в пределах 1,89…3,22 км/ч.
