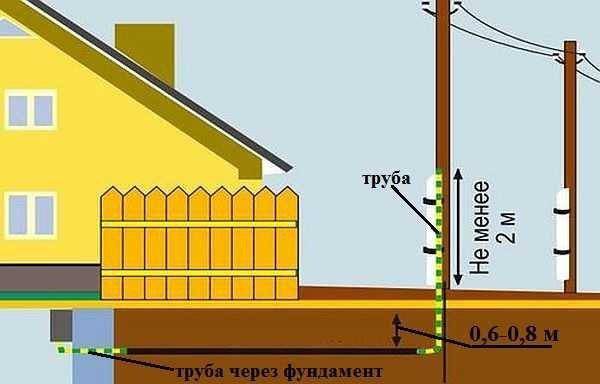

Как выполнить подземное (траншейное) подключение электричества к дому от столба

Кроме воздушного, есть другая схема подключения электричества к дому от столба — под землей. При подземном способе прокладки участок кабеля, расположенный на воздухе, на высоту 2 м от земли защищается стальной трубой, опускающейся до дна траншеи. Глубина прокладки составляет: Подводка электричества к дому под землей производится через фундамент или по снаружи, по воздуху. Участок, находящийся на стене до высоты 2 метра закрывается трубой или коробом.

При токе до 25А и трехфазном вводе мощностью до 15кВт сечение такого провода выбирается по допустимому нагреву, но для надежности обычно устанавливается бронированный медный кабель ВБбШв сечением 10 мм².

Фундамент деревянного здания считается несгораемым, поэтому допускается применение пластмассовых труб. Они устанавливаются при строительстве дома.

При просадке здания кабель может быть поврежден. Поэтому ввод под фундаментом запрещен. Запрещена также прокладка кабеля под автомобильной дорогой.

Строительство[править | править код]

Строительство в IndustrialCraft² проще всего вести при помощи строительной пены (), которая служит источником пенобетона () — крепкого и взрывоустойчивого блока, который к тому же можно покрасить и прикрепить текстуру любого другого блока. Если строительную пену сжать, то пенобетон становится очень дешёвым строительным материалом, поскольку при распылении из одной сжатой пены получается 12 блоков пенобетона.

Освещение помещений в IndustrialCraft² можно делать не только факелами, но и с помощью электролампы, из которой формируется напольный, настенный, настольный или потолочный светильник (), в зависимости от размещения. Светильник созданный из электролампы для освещения потребляет электричество.

Сборка конструкции

Подготовьте:

• канат;
• шайбы;
• уголки и швеллеры;
• трубу;
• болгарку;
• сварочный аппарат.

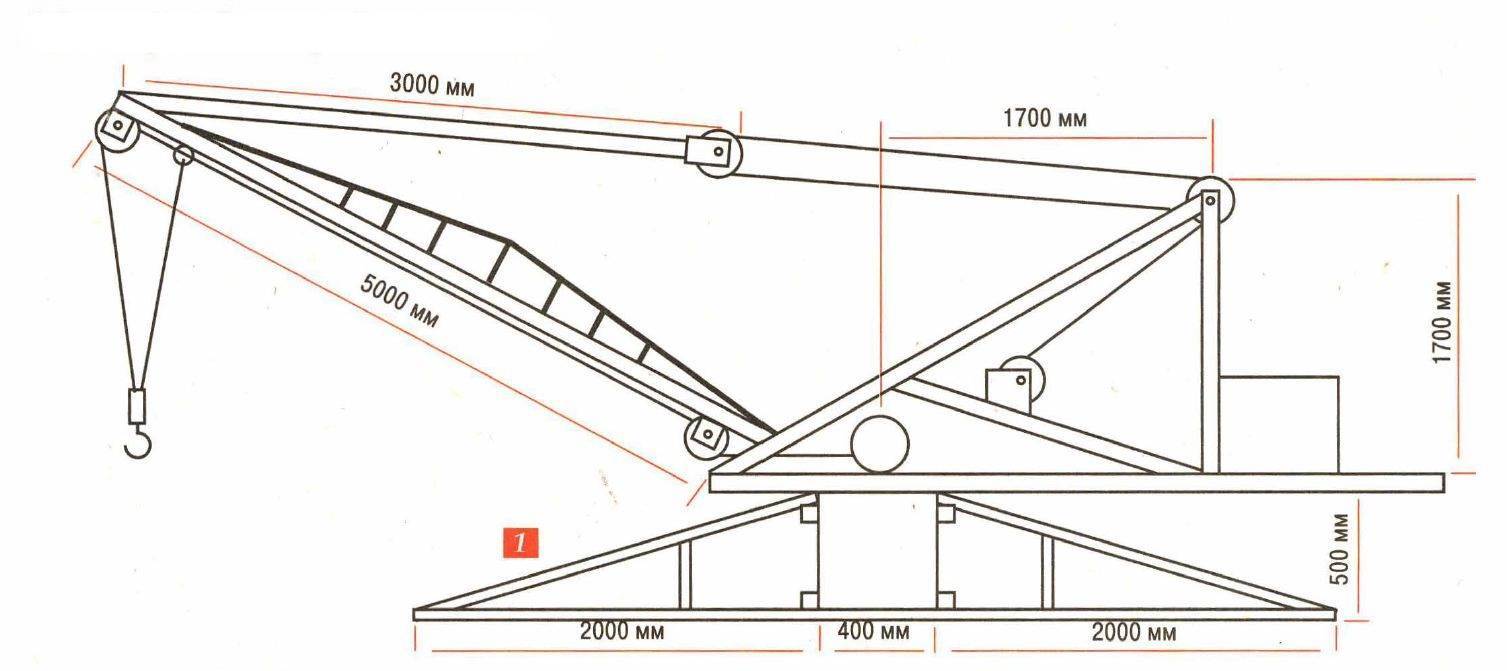

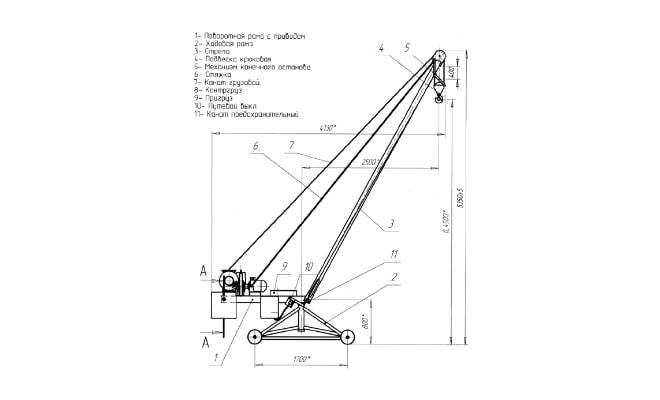

Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.

Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.

Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.

Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.

Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.

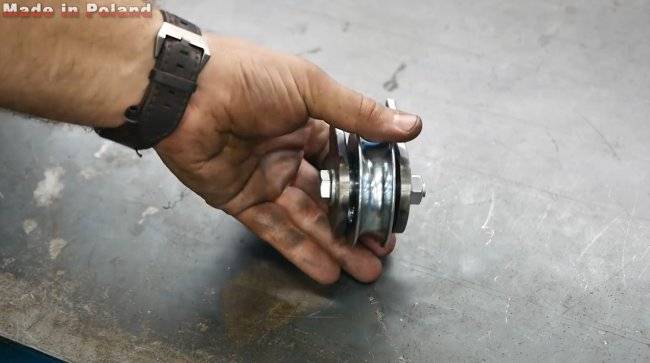

Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.

Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.

Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Подъемный кран при строительстве или ремонте является незаменимой вещью, тем более если приходится работать с тяжелыми строительными материалами, а число помощников ограниченно. Он может послужить незаменимым приспособлением при подъеме имущества, мебели на верхние этажи дома и избавит от перетаскивания при переезде. Строительство подъемников может производиться своими руками из различных подручных материалов.

Как сделать подъемный кран своими руками

Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.

Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.

Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.

Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.

Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.

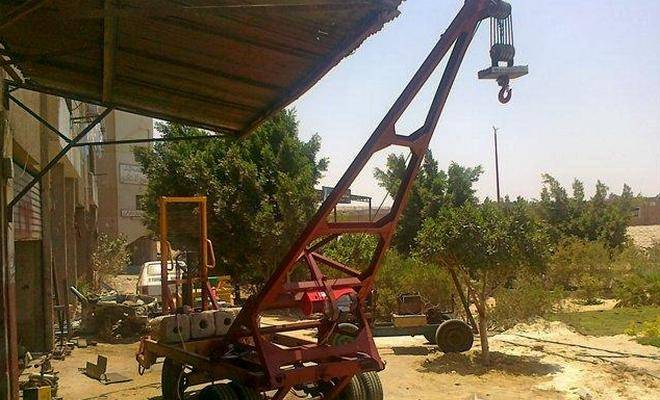

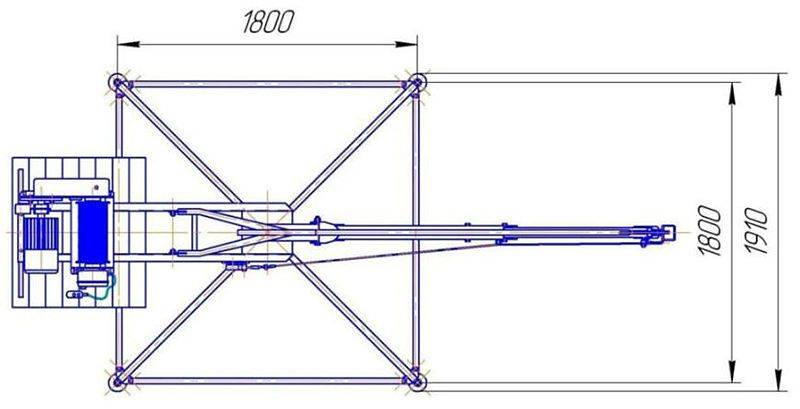

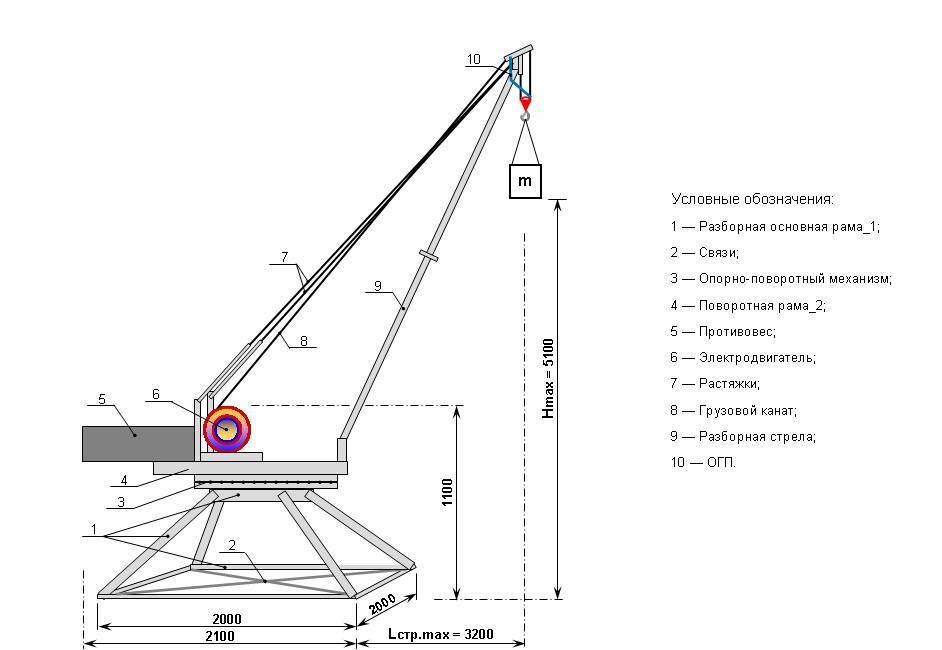

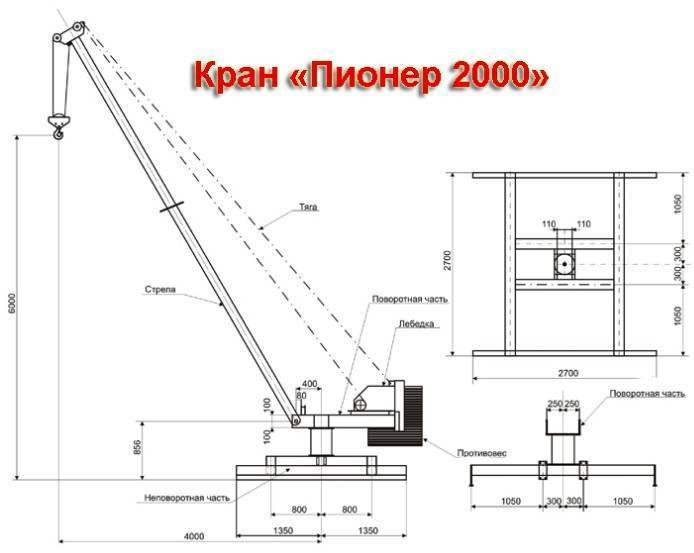

Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.

Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.

Поворотный механизм так же не обладает тормозом, поскольку кран не предназначен для работы с высокими скоростями ,а следовательно – инерционные силы слишком малы.

Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.

Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.

Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.

Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.

Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.

После того как вы сделается подъемный кран своими руками, вы легко сможете поднимать 150 -200 кг, что вполне внушительно, если учитывать что он не предназначен для промышленных маштабов.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Опытные автовладельцы говорят, что кран-балка в гараже нужен редко, но если уж потребовался, то заменить его нечем. Он используется для снятия и установки двигателя, реже – для перемещения других грузов. Покупные механизмы стоят дорого и занимают много места, поэтому оптимальный выход для частного мастера – кран балка своими руками из подручных материалов.

Для того чтобы сделать гаражный подъёмник своими руками, вам потребуется:

1. Для стоек – труба сечением 100х100, длиной 2350 мм – 2 шт.
2. Для поперечной штанги – круглая труба диаметром 100 мм и длиной 4150 мм.
3. Для опор – труба круглая диаметром 110 мм и длиной 600 мм – 2 шт.
4. Для оснований и диагональный опор – уголок 100х100 мм.
5. Болты М 16 для крепления опор к штангам.
6. Колёса (например, от складской тележки) – 4 шт.
7. Ручная лебёдка грузоподъемностью до 1 т.
8. Трос и ролики (например, от привода дверей лифта).

Кран-балка необходим для перемещения различных грузов

Устройство кран-балки

Механизм представляет собой П-образную конструкцию (мост) с подъемным механизмом. В крупных автомастерских обе части могут быть подвижными. Мост движется по рельсам, подъёмник – по пролётной балке. В гаражах для экономии места рельсы не прокладывают, а мост оснащают колёсами.

Устройство кран-балки состоит из опор, пролетной балки и подъемного механизма. Опоры свариваются из металлических труб и швеллера. В качестве грузоподъемного механизма используется ручная или, реже, электрическая лебедка.

Краны-балки относятся к типу «управляемая с пола» в отличие от тех, которыми манипулируют из кабины. Для облегчения труда механика гаражный кран может быть оборудован электрической лебёдкой. Это увеличит расходы на изготовление и обслуживание, но при необходимости часто демонтировать двигатели и другие тяжёлые агрегаты, окупит себя. В сельской местности, где есть перебои с электричеством, недостаточная мощность или перепады напряжения, стоит отдать предпочтение ручной лебёдке. Особенно если речь идёт о личном гараже, а не частной мастерской.

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

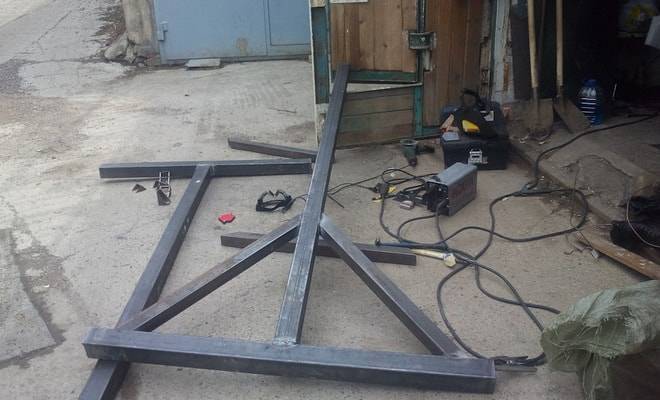

1. Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
2. Приварить пролётную трубу, чтобы получилась П-образная конструкция.
3. Установить колёса.
4. Приварить к одной из боковых опор лебёдку.
5. Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

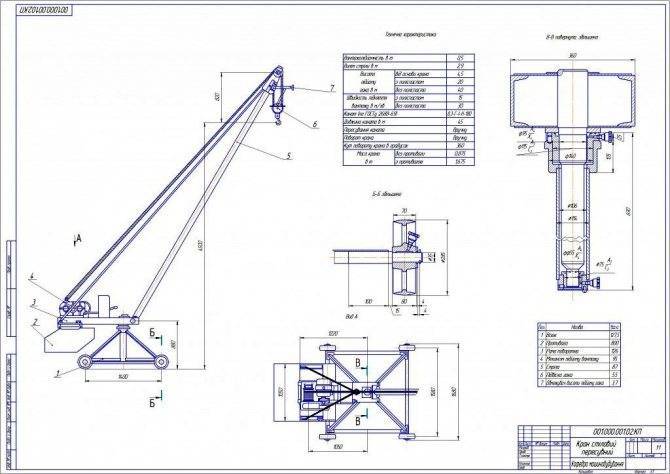

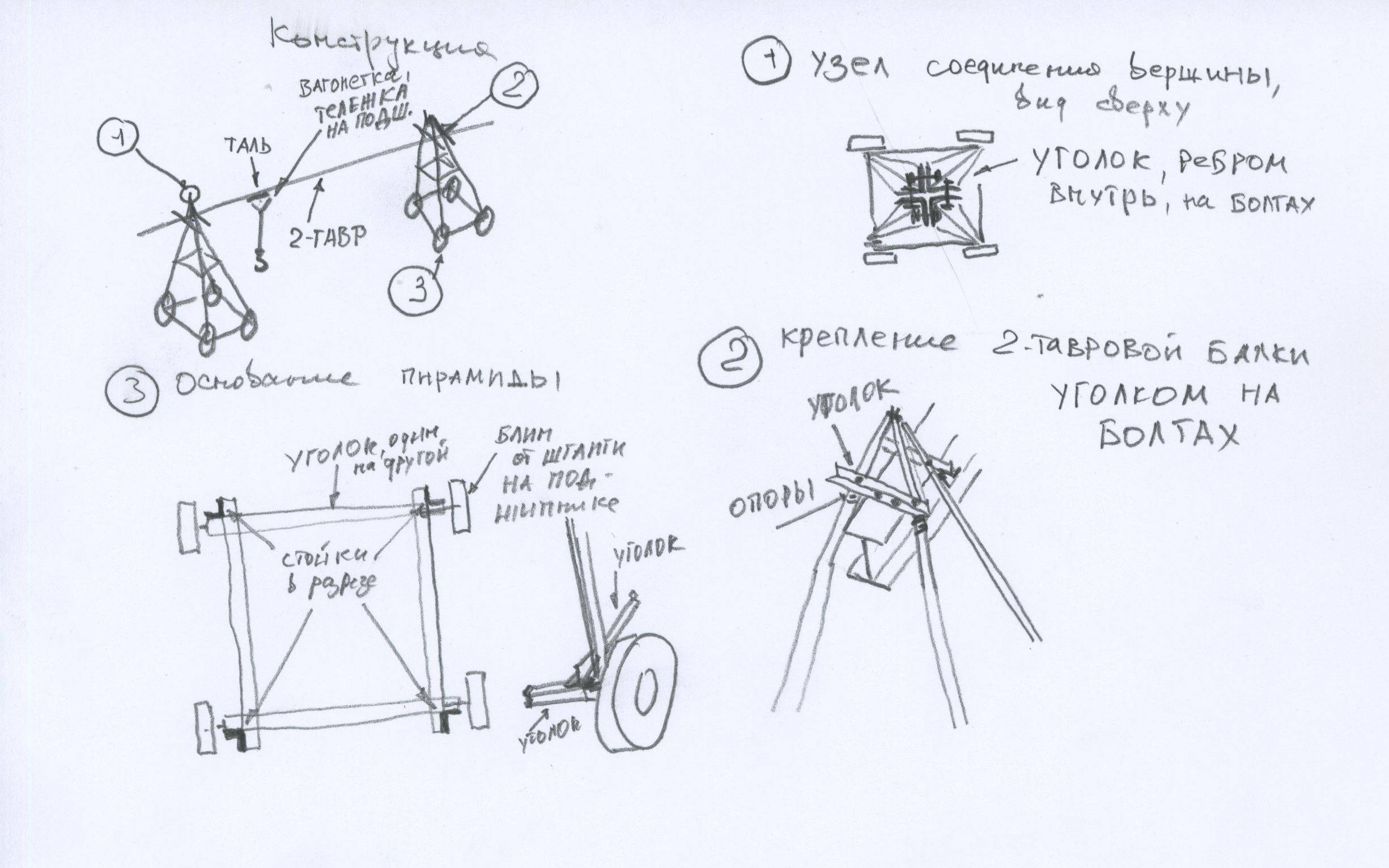

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

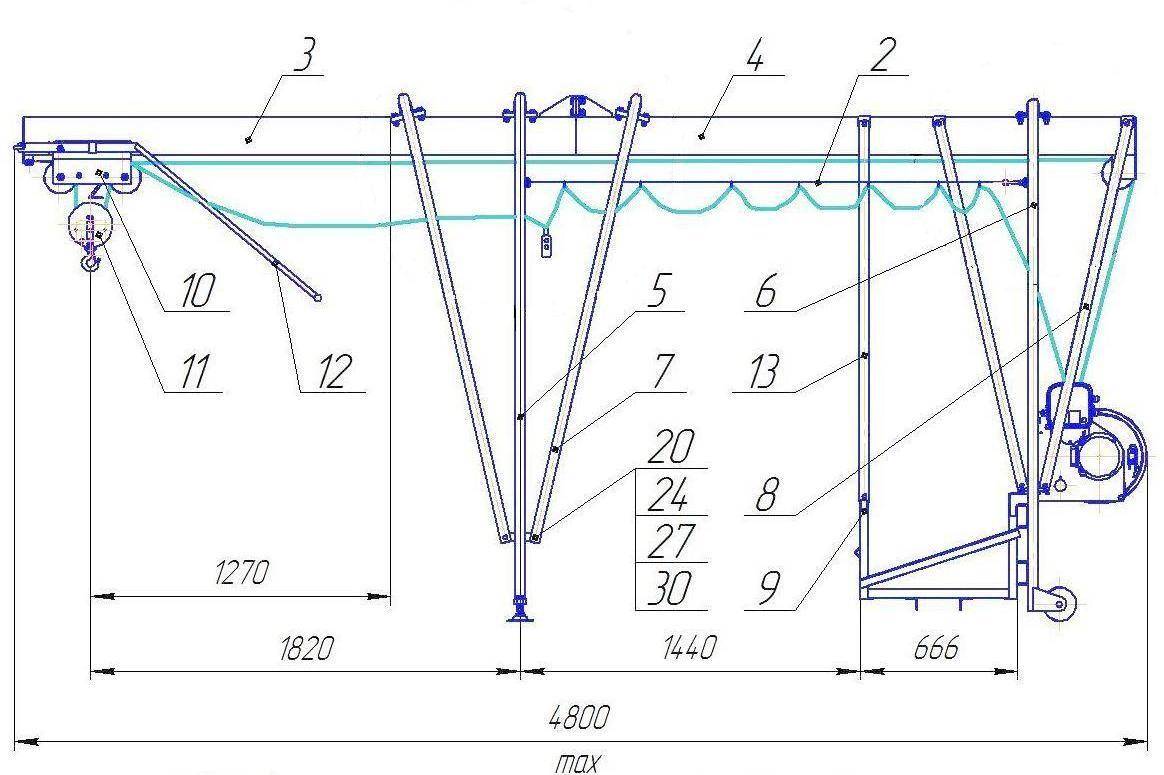

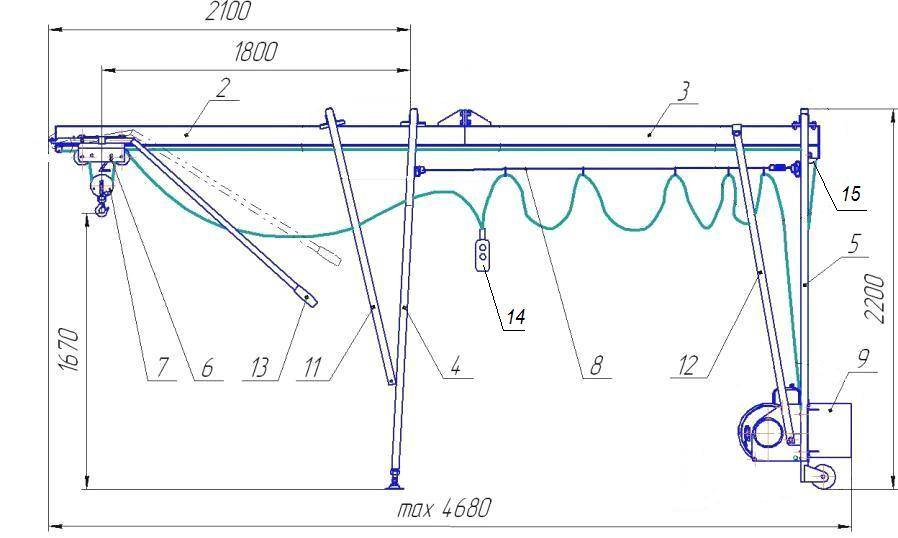

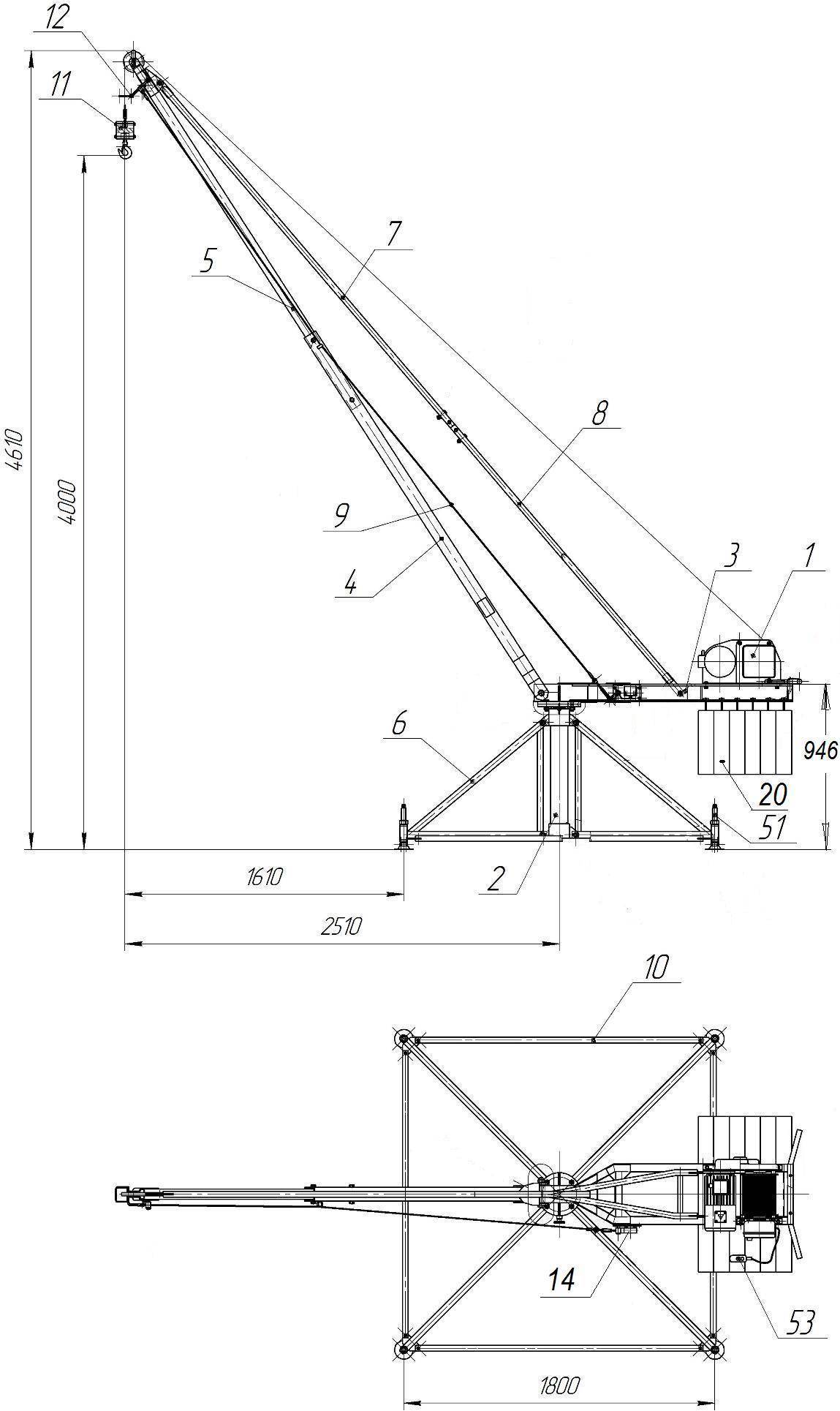

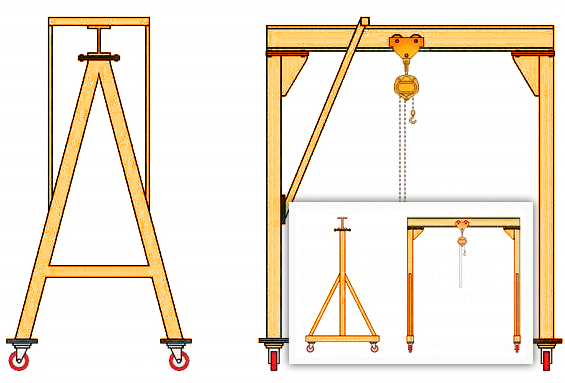

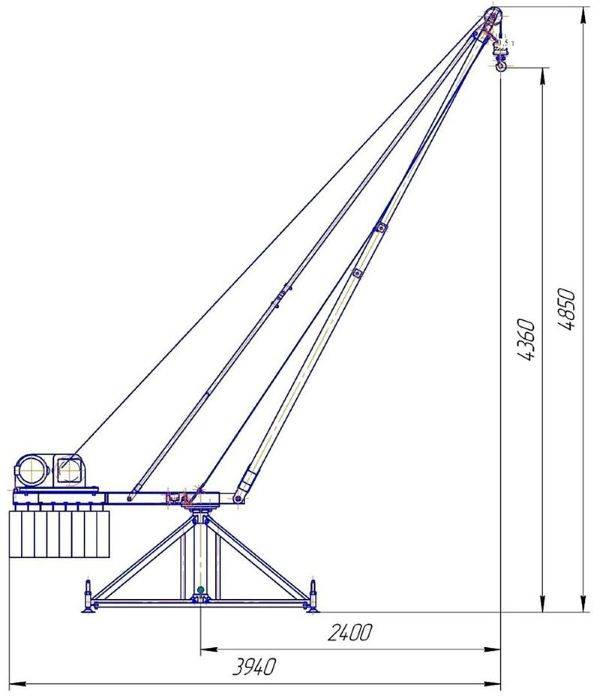

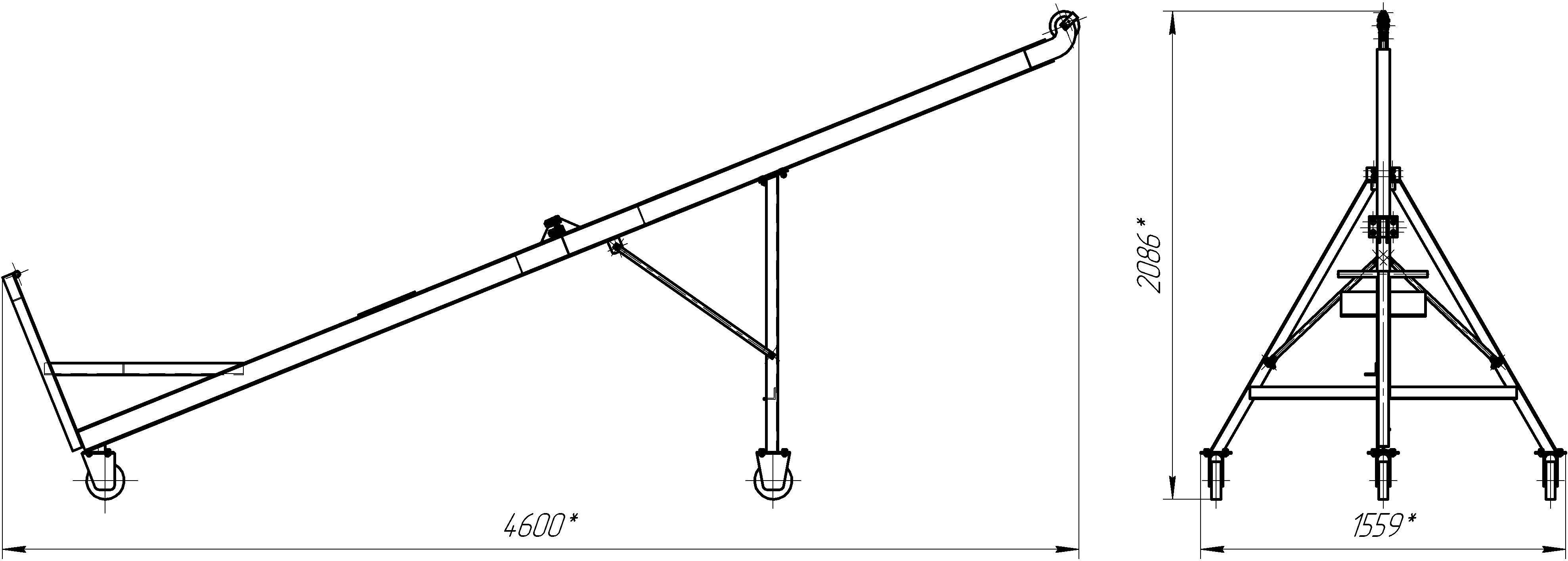

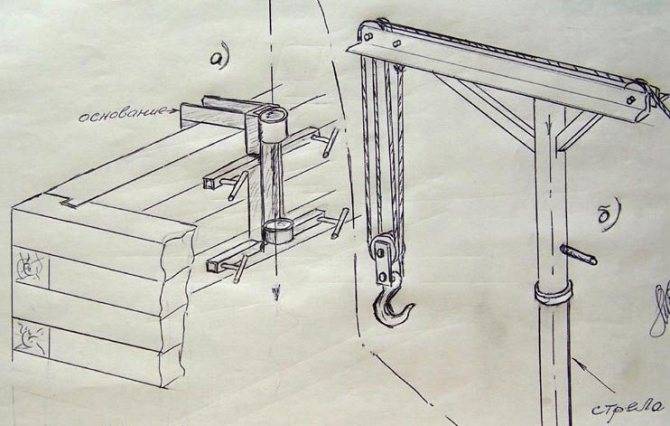

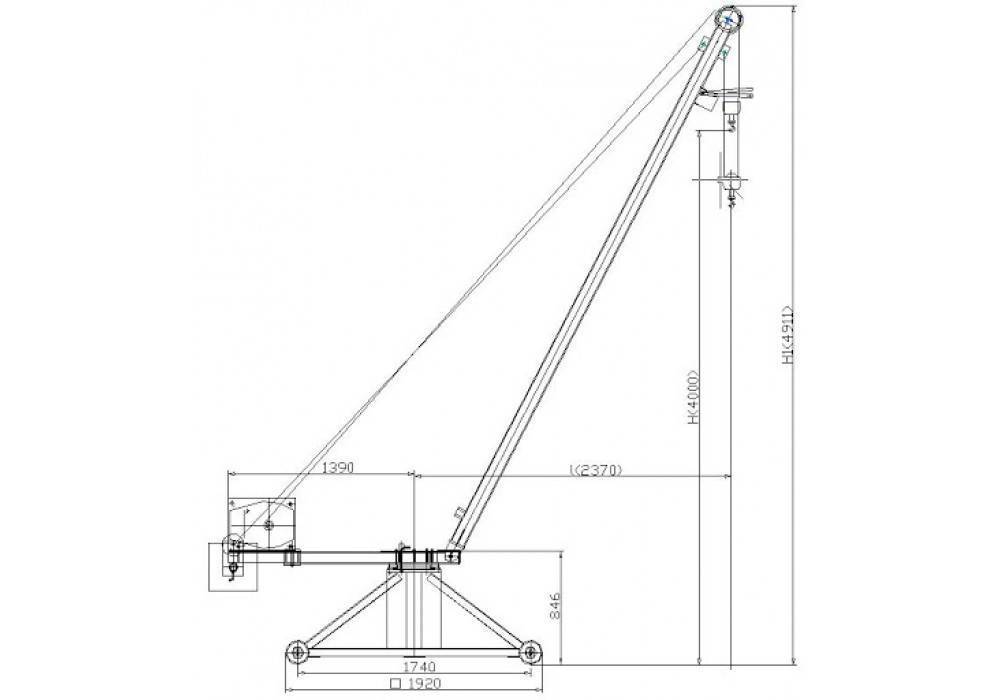

Чертеж крана

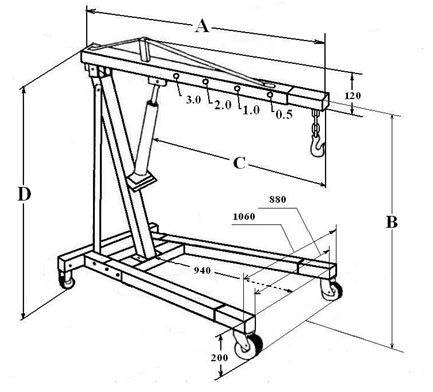

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

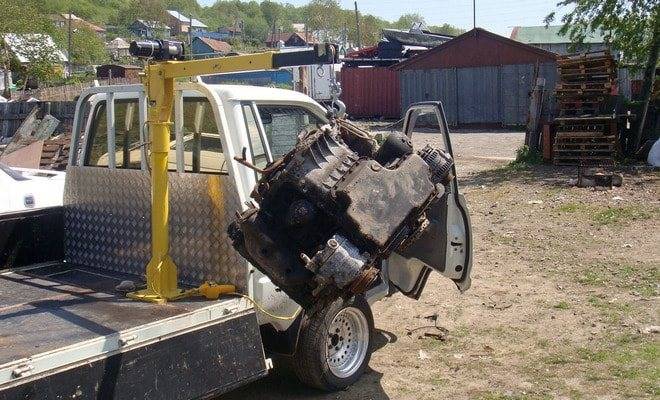

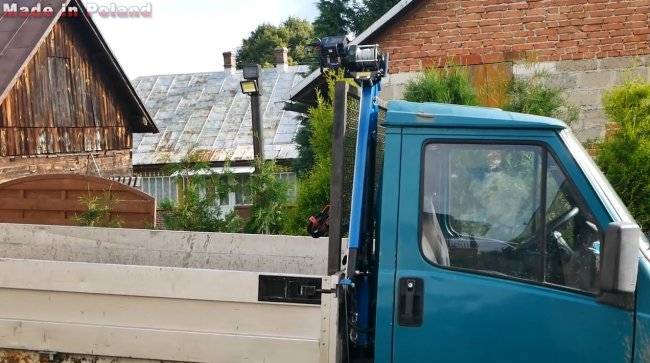

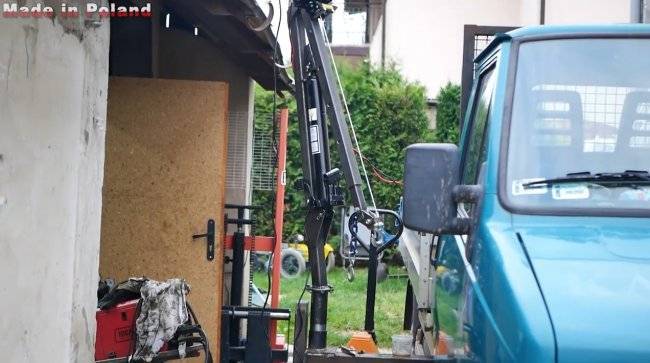

Самодельный кран для грузового автомобиля

Список материалов:— автомобильная лебедка;— гидравлические домкраты;— резьбовые шпильки;— профильные трубы;— листовая сталь;— подшипники;— болты и гайки.

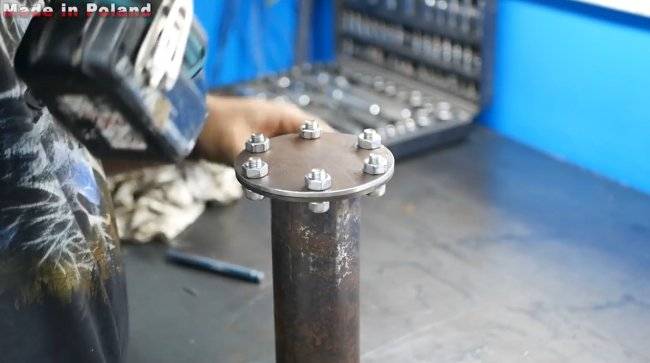

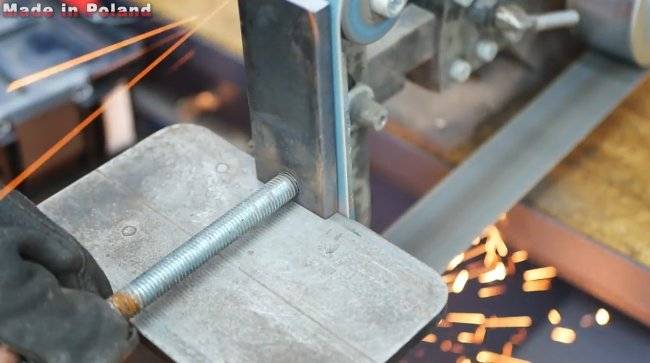

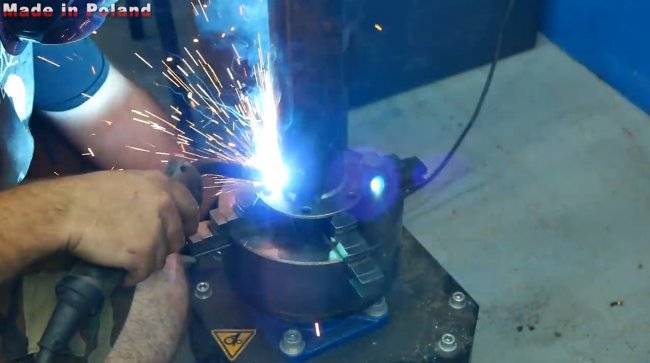

Процесс изготовления самоделки:

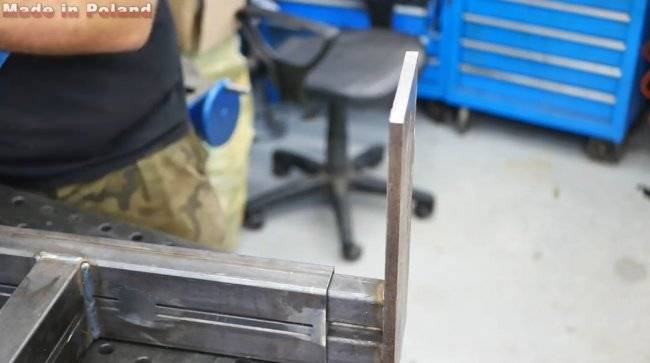

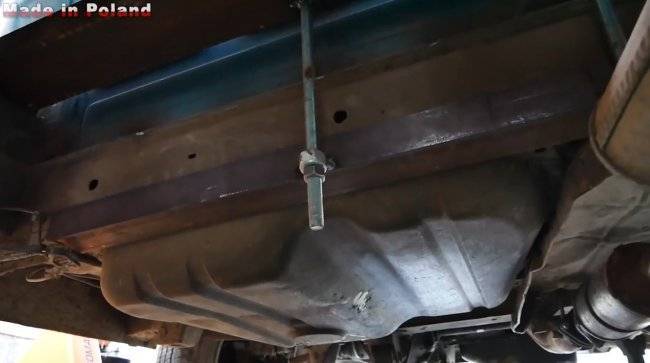

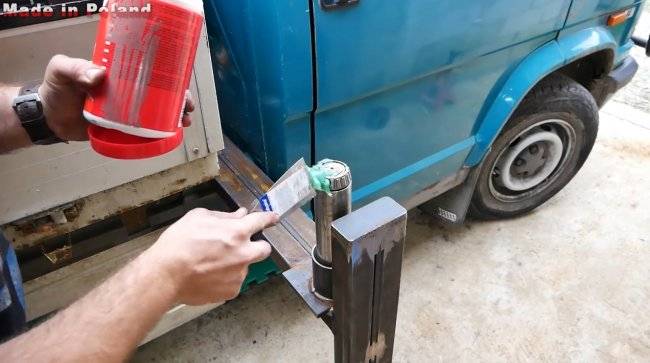

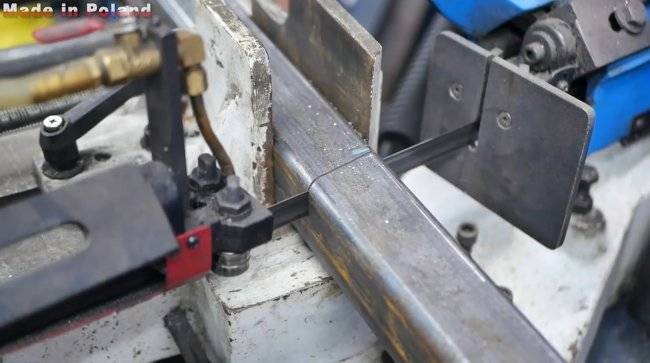

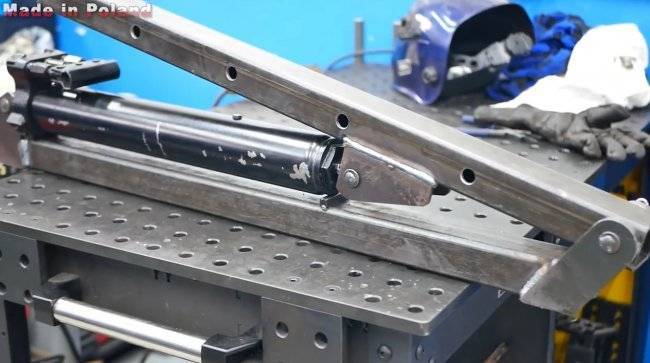

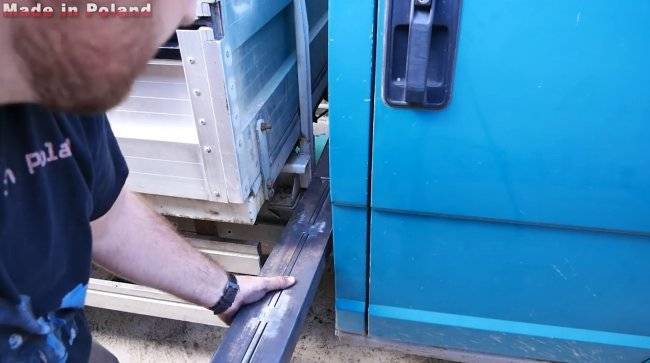

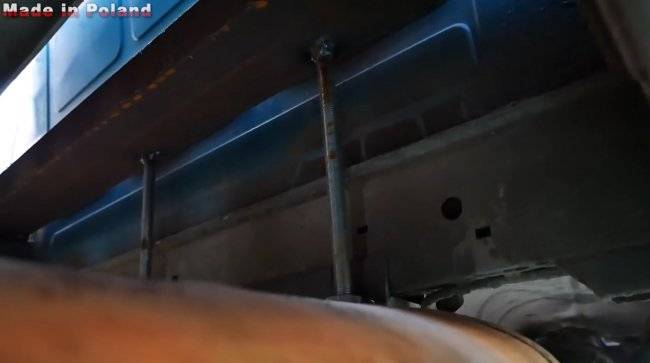

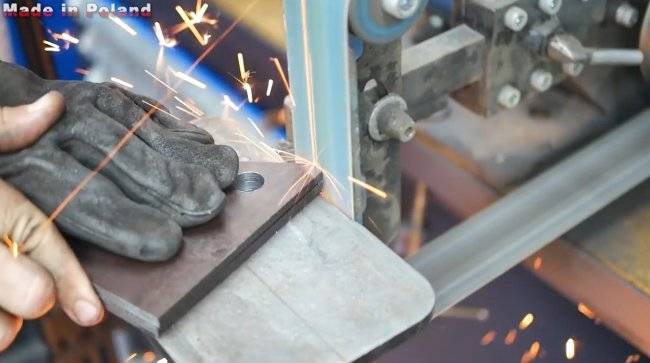

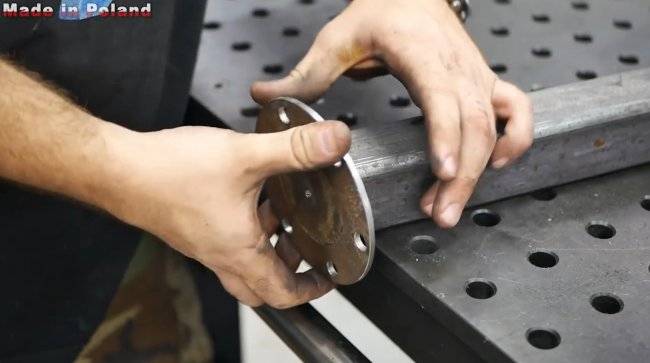

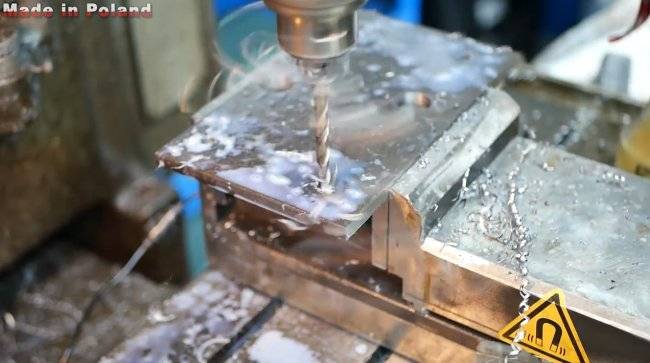

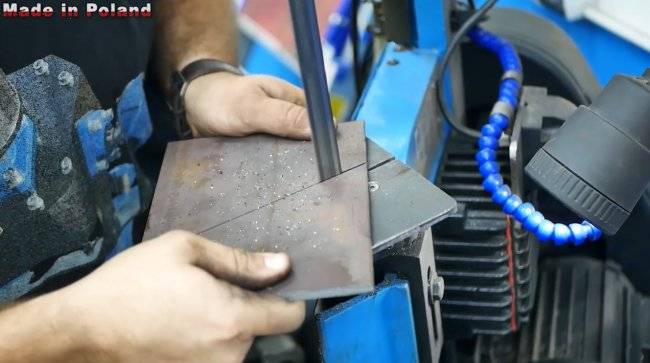

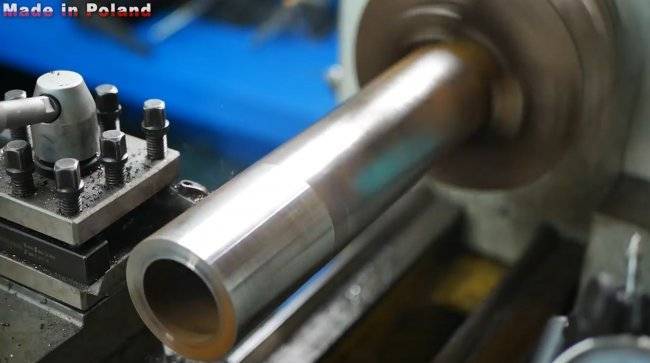

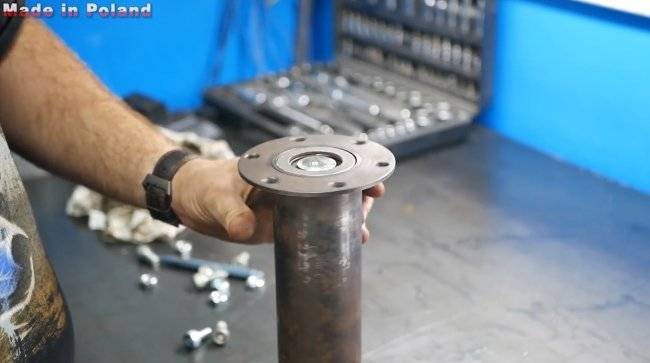

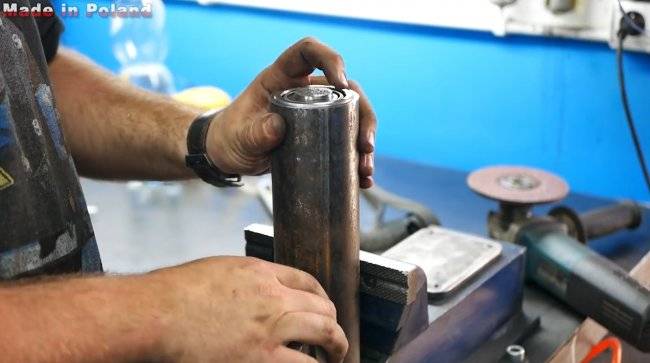

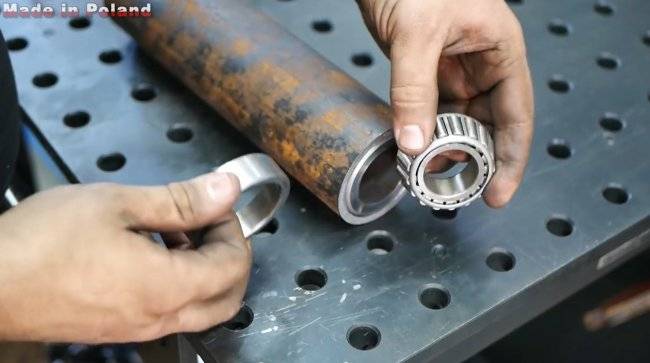

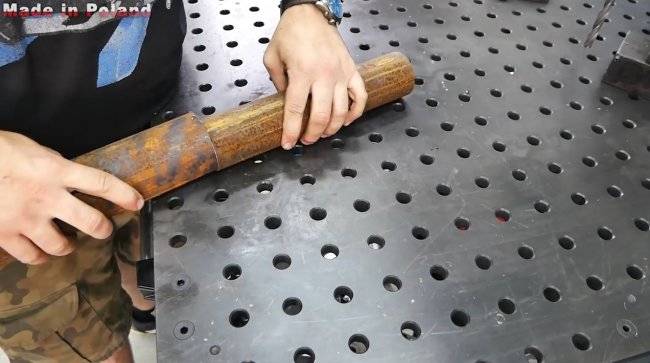

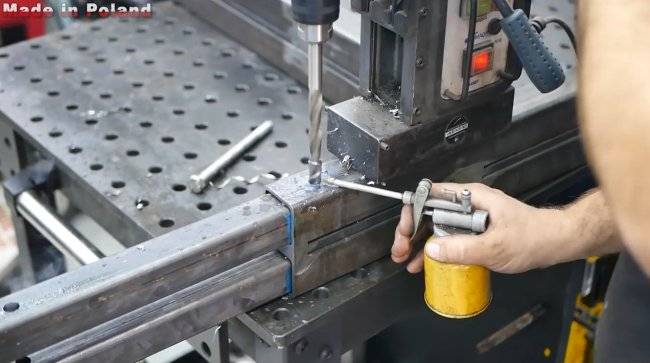

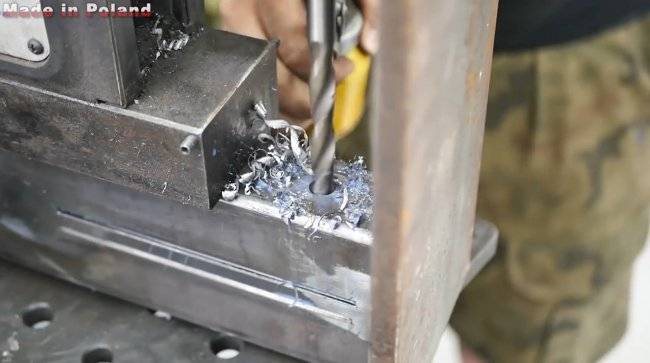

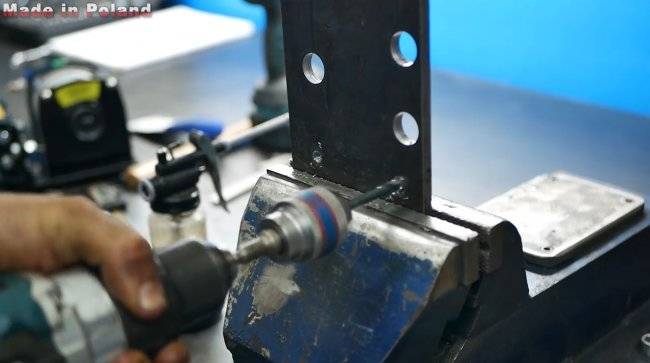

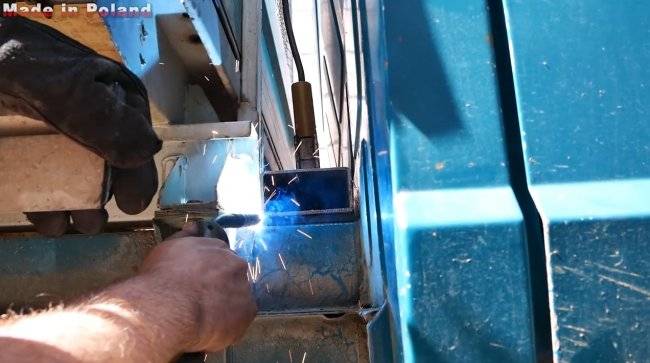

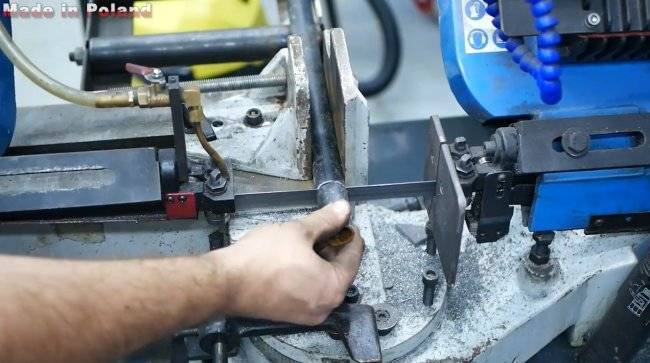

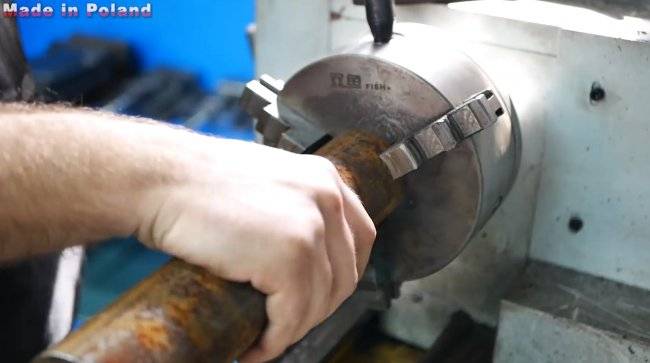

Шаг первый. Горизонтальная часть рамыК раме автомобиля при помощи крепких шпилек прикручивается профильная труба большого сечения. В эту трубу вставляется вторая труба, которая будет выдвигаться, на ней и будет закреплен кран. Внутреннюю трубу можно сварить из листовых пластин или из двух труб и стальной пластины, как у автора

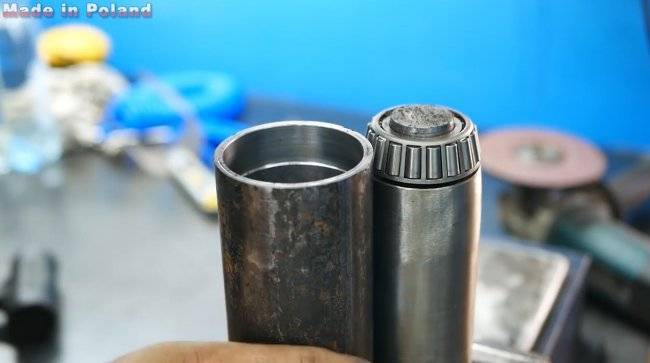

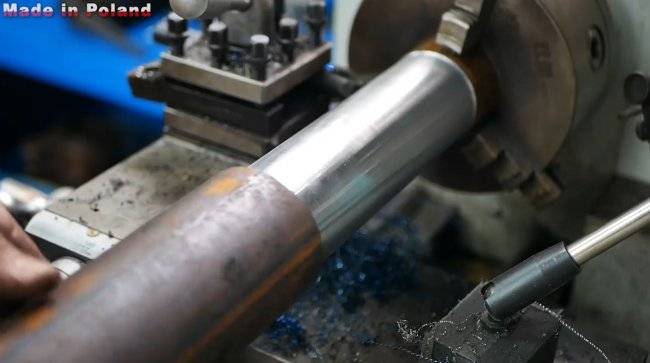

Важно, чтобы внутренняя труба легко скользила в закрепленной на раме, так как кран довольно тяжелый и недопустимо, если что-то будет клинить

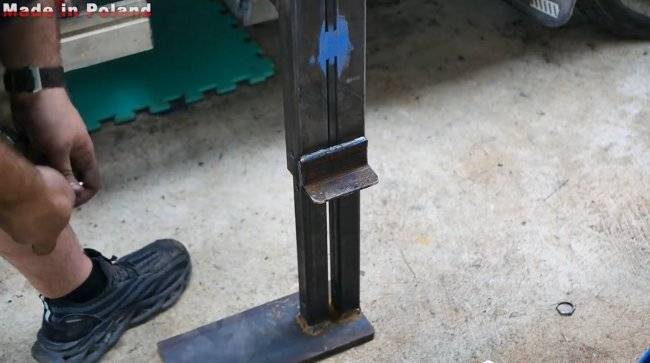

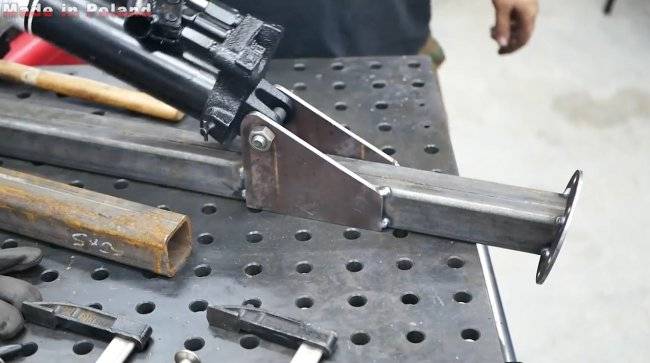

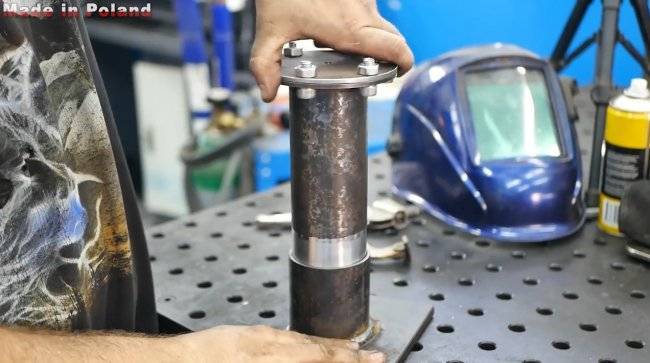

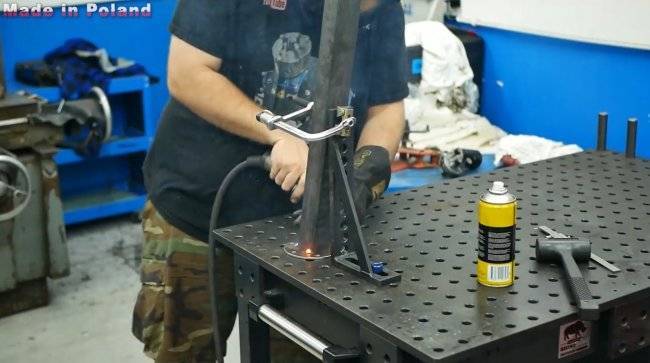

Шаг второй. ОпораК выдвижной трубе под прямым углом вертикально привариваем еще одну и в нее вставляется выдвижная опора. На эту опору будет приходится нагрузка, которую будет принимать на себя кран при подъеме груза. Нога выдвигается гидравлическим домкратом, привариваем под него крепкие упоры.

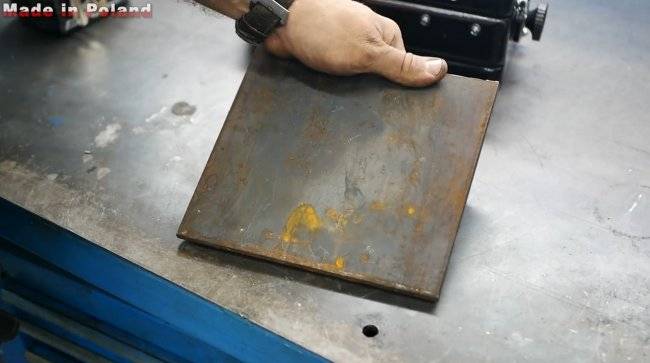

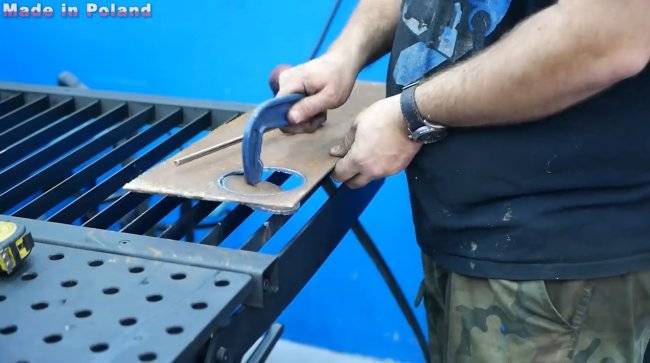

К основанию опоры привариваем широкую и крепкую стальную пластину, чтобы она не провалилась в грунт.

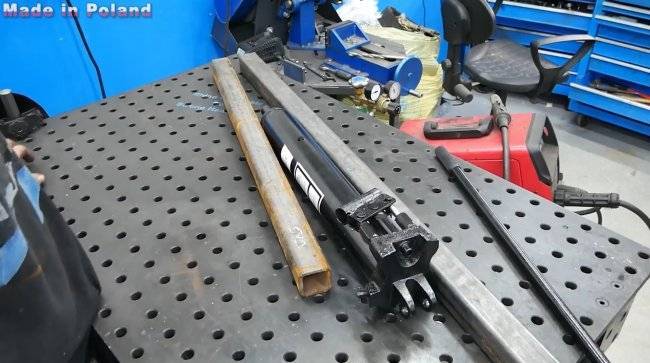

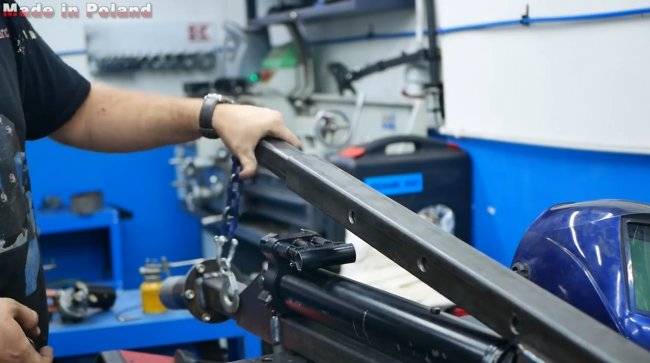

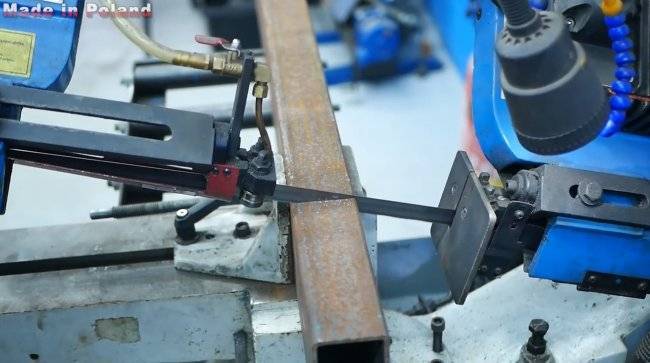

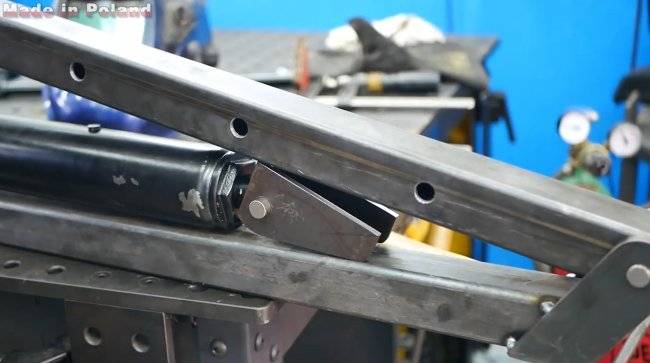

Шаг четвертый. СтрелаДелаем крепкую стрелу для крана, тут понадобится квадратная труба с максимально толстой стенкой. Кончено, все зависит от того, насколько тяжелые грузы планируется поднимать. Привариваем крепкие крепежи для гидравлического домкрата, он и будет поднимать стрелу. Используем очень крепкие каленые шпильки для крепления домкрата.

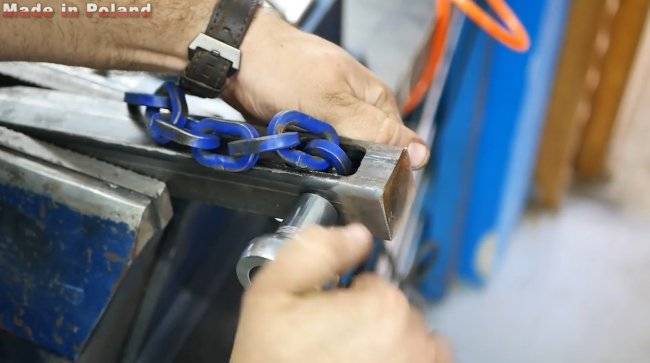

На конце стрелы есть цепь с крюком, этот крюк нужен для подъема самых тяжелых предметов за счет гидравлического домкрата, где лебедка уже не справится.

Вот и все, кран готов, им уже можно пользоваться в таком виде, стрела поднимается домкратом, опора аналогично выдвигается гидравлическим домкратом. Но для быстрой погрузки более простых предметов автор решил приспособить лебедку.

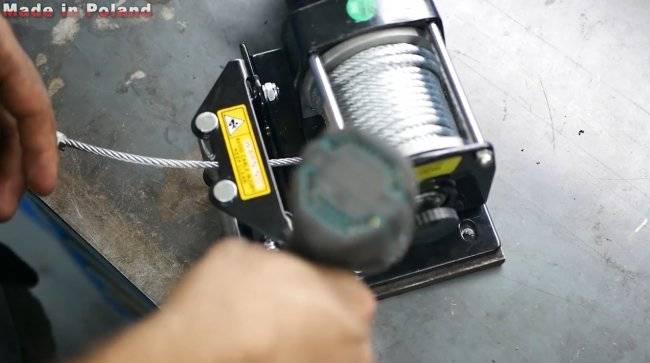

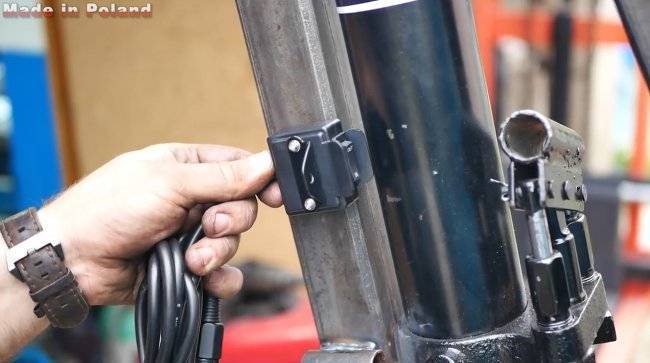

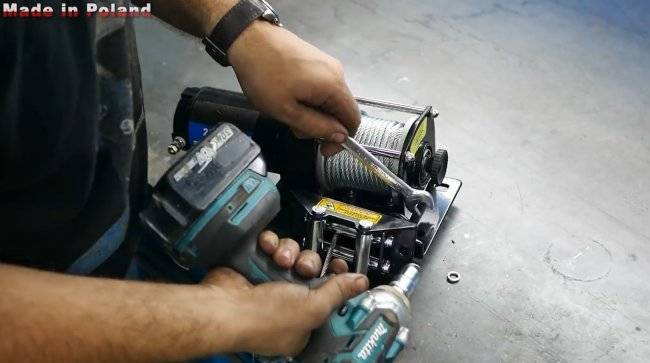

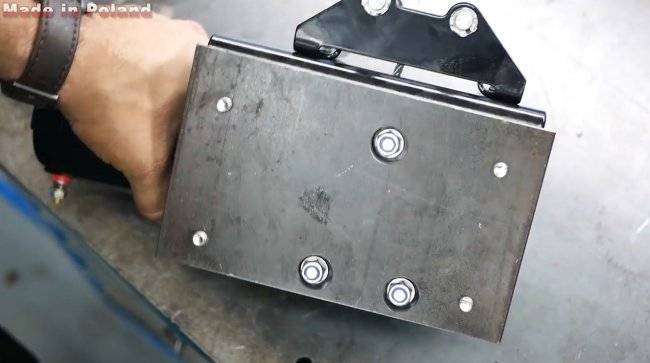

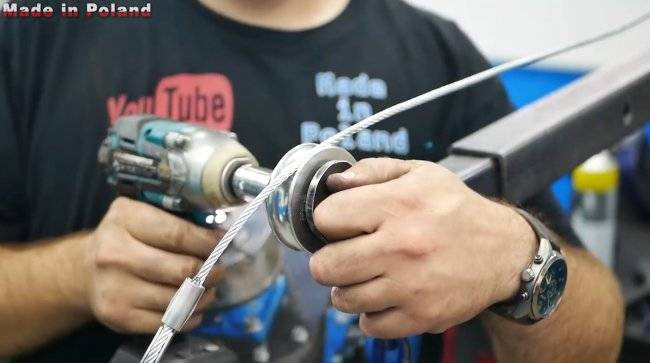

Шаг пятый. Установка лебедки и испытанияЛебедку выбираем мощную, лишней мощности здесь не бывает, трос берем максимально крепкий. На конце стрелы ставим крепкий стальной шкив, также свариваем под лебедку новое крепкое крепление из толстой листовой стали.Вот и все, лебедку можно установить на свое место. Располагаем кнопки управления лебедкой в удобном месте.

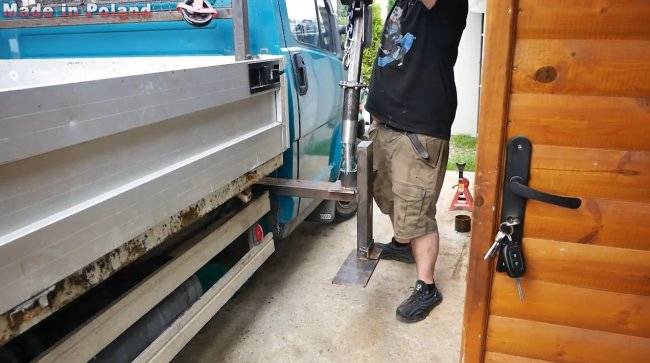

Выдвигаем кран, хорошо упираемся опорой в землю, чтобы рама автомобиля немного приподнялась. Автор поднял довольно тяжелую дробильную машину только одной лишь электрической лебедкой. Кран работает отлично, теперь грузить и разгружать тяжелые предметы можно и в одиночку.

Для передвижения крепко цепляем крюк за раму машины и подтягиваем лебедкой, чтобы кран не выехал при повороте. Конечно, лучше всего поставить защитную цепь.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Мини-кран 500 кг с лебедкой

Строительный кран 500 кг с лебедкой предназначен для поднятия груза на маленьких площадках и в местах с ограниченным пространством: на погрузочных платформах, кузовах грузовиков и пикапах. Широко применяется в строительстве небольших сооружений. Устройство легко собирается и разбирается. Технические характеристики:

• в собранном положении высота оборудования составляет 116 см, вес — 58 кг;
• для работы грузовой лебедки требуется 12 В;
• ручное вращение стрелы с радиусом 360°, вылет — 160 см;
• имеет дистанционный пульт управления;
• высота подъема составляет 195 см;
• место крепления 25×25 см с отверстиями под крепления 17×17 см;
• подъемный трос изготовлен из стали, его диаметр составляет 4,8×4,5 мм, в комплект входит дополнительный трос диаметром 5,5 мм;
• скорость 3,7 м/мин, без утяжеления.

Кран демонтируется на 3 части, что позволяет с легкостью снять его с площадки. Оборудование можно использовать без регистрации в ГИБДД и Ростехнадзоре.

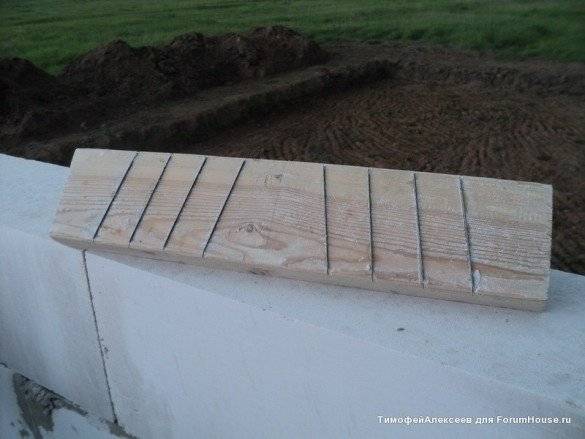

Рубанок для газобетона

Газобетон – один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.

Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.

Самодельный мини-кран

Вне зависимости от высоты сооружения вес бетонных блоков всегда остается неизменным. Чтобы облегчить работу во время строительства, можно самостоятельно изготовить подъемный кран. Собрать небольшой грузоподъемностью около 200 кг несложно. Оборудование предназначено для бытового использования и имеет вес 200-300 кг. Это удобная модель, легко собирается и разбирается. Небольшие размеры позволяют перевозить технику в пикапе. Подготовленные чертежи помогут упростить процесс сборки, они включают следующую информацию:

1. Основа конструкции состоит из грузовой лебедки и опор. Для первой используют редуктор с червячным основанием. С его помощью допустимо создать ручной привод. Тогда сборка стреловой лебедки станет легче. Строительные опоры служат основанием для наружных винтовых деталей.
2. Для лебедок нужна основа. Ее изготавливают из ротора электродвигателя. Все детали должны соответствовать друг другу по размерам, поэтому их тщательно вымеряют линейкой. Самостоятельно сделать основу не получится, т. к. для этого требуется специальное оборудование.
3. Платформу оборудуют колесами, это упростит перемещение крана по поверхности.
4. Чтобы кран стоял устойчиво и не терял равновесие, стрелу устанавливают на нулевой уровень.
5. Из трубы диаметром до 8 см изготавливают стрелу. Ее приемлемая высота — 5 м. В основание устанавливают профиль из 2 уголков.

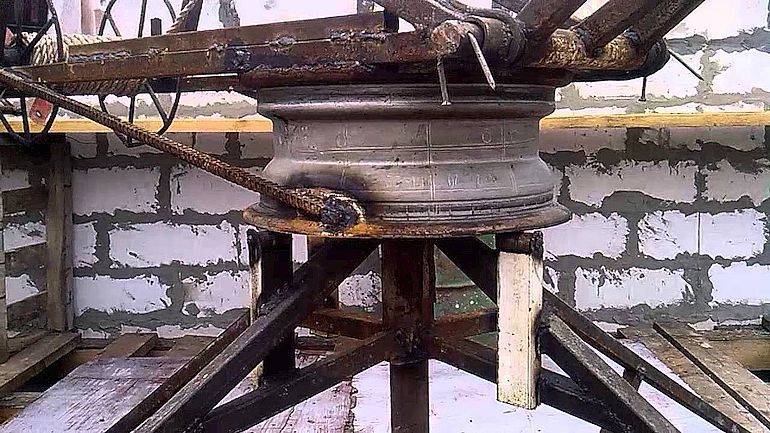

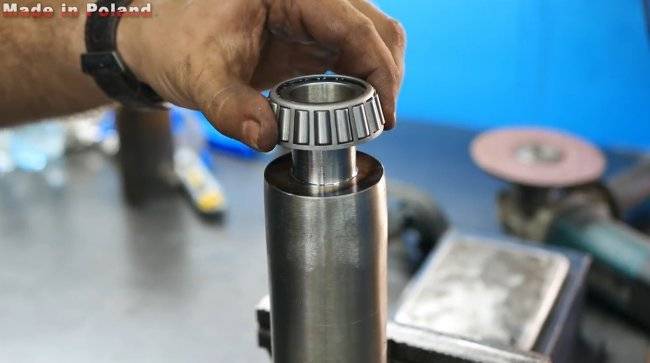

6. Из автомобильной ступицы создают поворотный механизм. Он будет отвечать за вращение и подъем стрелы. Ступицу можно использовать от любого грузового транспорта.
7. Простые кирпичи подойдут в качестве противовеса.
8. Кран устанавливают на станину от старого станка или на гусеничный тракт.
9. Так как работает оборудование на маленькой скорости, поворотный механизм и лебедка в тормозе не нуждаются.

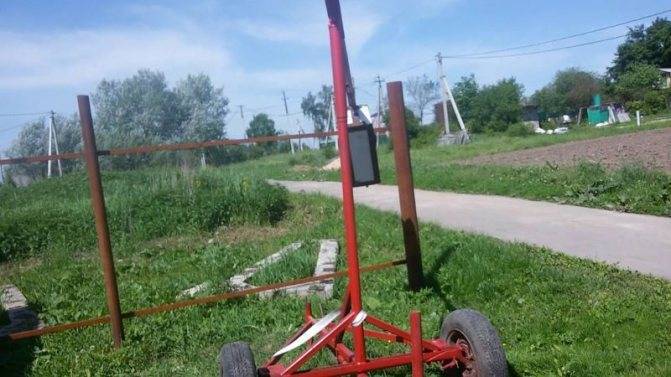

Чтобы сделать подъемный кран для гаража, понадобится: ручная лебедка, поперечная труба и стойки на колесах. Крепления для трубы приваривают вверху стоек. Ручную лебедку монтируют на вертикальной стойке. Можно купить готовую лебедку или сделать ее самостоятельно. При самостоятельном изготовлении используют барабан с тросами, который монтируют на конструкцию из труб. К барабану прикрепляют большую звездочку с цепью, а к электроприводу — маленькую. Если лебедка ручная, вал с барабаном дополняют рукояткой. Для перемещения троса требуются ролики, их крепят на балке.

Получится компактное устройство, которое не займет много места и легко будет разбираться. Готовый кран сможет перемещать груз до 800 кг.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Опытные автовладельцы говорят, что кран-балка в гараже нужен редко, но если уж потребовался, то заменить его нечем. Он используется для снятия и установки двигателя, реже – для перемещения других грузов. Покупные механизмы стоят дорого и занимают много места, поэтому оптимальный выход для частного мастера – кран балка своими руками из подручных материалов.

Для того чтобы сделать гаражный подъёмник своими руками, вам потребуется:

1. Для стоек – труба сечением 100х100, длиной 2350 мм – 2 шт.
2. Для поперечной штанги – круглая труба диаметром 100 мм и длиной 4150 мм.
3. Для опор – труба круглая диаметром 110 мм и длиной 600 мм – 2 шт.
4. Для оснований и диагональный опор – уголок 100х100 мм.
5. Болты М 16 для крепления опор к штангам.
6. Колёса (например, от складской тележки) – 4 шт.
7. Ручная лебёдка грузоподъемностью до 1 т.
8. Трос и ролики (например, от привода дверей лифта).

Кран-балка необходим для перемещения различных грузов

Устройство кран-балки

Механизм представляет собой П-образную конструкцию (мост) с подъемным механизмом. В крупных автомастерских обе части могут быть подвижными. Мост движется по рельсам, подъёмник – по пролётной балке. В гаражах для экономии места рельсы не прокладывают, а мост оснащают колёсами.

Устройство кран-балки состоит из опор, пролетной балки и подъемного механизма. Опоры свариваются из металлических труб и швеллера. В качестве грузоподъемного механизма используется ручная или, реже, электрическая лебедка.

Краны-балки относятся к типу «управляемая с пола» в отличие от тех, которыми манипулируют из кабины. Для облегчения труда механика гаражный кран может быть оборудован электрической лебёдкой

. Это увеличит расходы на изготовление и обслуживание, но при необходимости часто демонтировать двигатели и другие тяжёлые агрегаты, окупит себя. В сельской местности, где есть перебои с электричеством, недостаточная мощность или перепады напряжения, стоит отдать предпочтение ручной лебёдке. Особенно если речь идёт о личном гараже, а не частной мастерской.

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

1. Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
2. Приварить пролётную трубу, чтобы получилась П-образная конструкция.
3. Установить колёса.
4. Приварить к одной из боковых опор лебёдку.
5. Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

Чертеж крана

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

• маневренностью;
• широким спектром применения;
• функциональностью;
• удобством в эксплуатации.

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Это интересно: Пистолет для монтажной пены — как пользоваться, какой лучше выбрать, устройство

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Важно Обзор характеристик и цен на все популярные модели мини тракторов

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

• балка;
• стрела;
• опорные стойки;
• специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так.

Когда появилось множество вариантов КМУ, монтируемых на шасси грузовиков Газель, владельцы данных авто стали думать, как поставить этот мобильный кран на свое транспортное средство. Ведь в итоге можно получить самую популярную спецтехнику.

может иметь грузоподъемность от 1 до 11 тонн.

В первую очередь вам надо будет сдвинуть кузов машины назад. Так за ее кабиной появится свободное место для установки автокрана. Лучшее решение – вообще снять кузов с шасси, потому как надо будет поменять подрамник.

Это нужно сделать по двум причинам:

• заводская конструкция слишком слабая, ибо сделана из тонкого металла, и может треснуть;
• стандартная Газель имеет слишком короткую базу, для установки КМУ ее надо удлинить.
