Обзор лучших моделей культиваторов для междурядной обработки почвы, как сделать своими руками

Конструкция агрегата и его основные характеристики

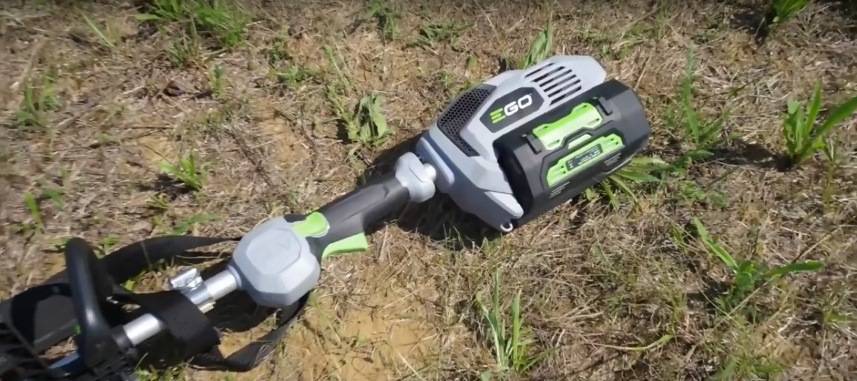

Основой конструкции агрегата является электрический аккумуляторный кусторез-культиватор. Он способен работать до 45 минут, не требуя подзарядки.

Двигательная часть культиватора

Привод агрегата обеспечивается электрическим двигателем, питающимся от аккумулятора

Если вы решили приобрести мотоблок для работы на своем участке, рекомендуем вам почитать вот эту нашу статью, которая поможет вам выбрать лучший агрегат.

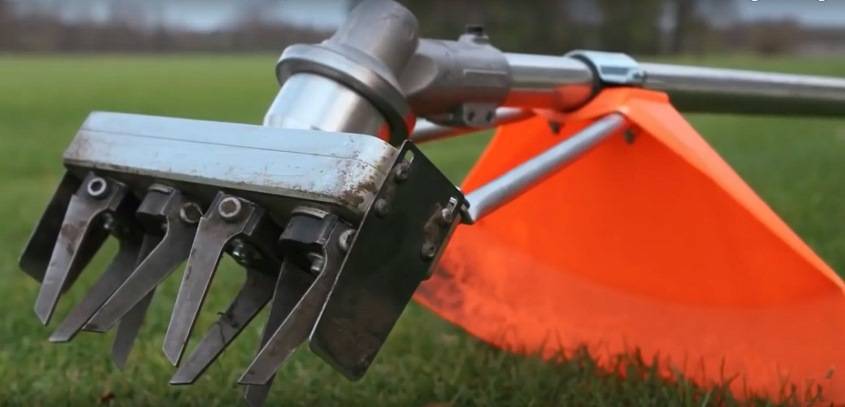

Внутри его трубчатой штанги находится привод сменного рабочего органа. Длина штанги может свободно регулироваться. Это позволяет сбалансировать агрегат и обеспечить большое удобство работы с ним.

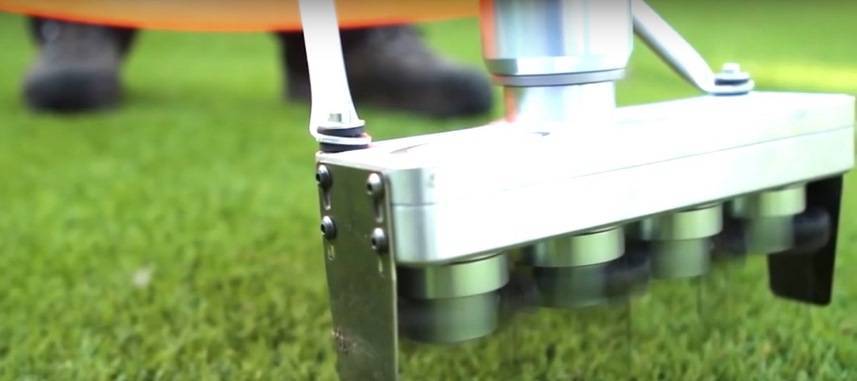

Роторный триммер имеет 4 сменные режущие головки, изготовленные из высокопрочной стали. Ширина зоны обработки составляет 200 мм.

Сменные роторные триммеры являются незаменимым орудием для культивирования почвы в тех случаях, когда участок отличается ограниченным доступом.

Трансмиссия

Для самодельного дизельного мотоблока, впрочем, как и мотокультиватора, потребуются цепи, звёздочки, переходной вал. Их в основном заимствуют у списанной мото-, авто-, агротехники. Ступицы звёздочек не сложно сделать самому, используя куски железа и токарный станок, благо по этой теме легко найти в интернете подробный чертёж или видео. Готовый редуктор к самоделке берут от любой модели мопеда. В приготовлении самодельного редуктора используют стальные пластины и цилиндрические диски с зубьями. Можно установить самодельный дифференциал.

Кинематическую схему самоделки создают максимально простой, чтобы обеспечить большую надёжность функционирования её механизмов. Передачу крутящего момента от двигателя на промежуточный вал организуют посредством стандартной роликовой цепи с ведущей и ведомой звёздочками. При этом увеличивают передаточное число промежуточного и снижают частоту вращения выходного валов.

Иногда в состав трансмиссии мотоблока или мотокультиватора включают так называемый ходоуменьшитель. Это понижающий редуктор, который необходим для получения медленных рабочих скоростей (На видео показана пошаговая инструкция, как собрать ходоуменьшитель).

Установка данного приспособления позволяет улучшить управление самоделкой и сделать её эксплуатацию безопасной для человека. Ходоуменьшитель покупают или собирают своими силами. Как самому сделать ходо уменьшитель и что для этого понадобится, можно посмотреть как на видео, так и поинтересоваться на тематических форумах, организованных технарями-умельцами.

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

• болгарка;
• дрель;
• пила;
• ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

https://youtube.com/watch?v=qvPAIzQU5Uo

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

• Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
• чтобы повысить прочность между рукоятками приваривается стальная перемычка;
• к уголкам нужно приварить оси колес культиватора;
• предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
• подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

Как сделать культиватор для трактора своими руками?

Чтобы изготовить культиватор на трактор с 8 лапами и шириной 1800 мм, нам понадобятся:

• УШМ и комплект дисков по металлу;
• электросварка;
• абразивный инструмент;
• дрель;
• металлический уголок толщиной 5 мм;
• плоскорезные орудия, которые можно взять от вышедшей из строя агротехники.

Ход работ:

1. делаем подробный чертеж, по которому собираем коромыслоподобную сварную раму из уголка или восьмого швеллера;
2. намечаем, где будет стоять передний ряд рыхлителей – желательно, чтобы между ним и последующими было не менее 0,5 м, а рядное перекрытие – до 4 см;
3. делаем свободное крепление лапам;
4. стойки можно выполнить в жестком исполнении (обеспечив глубину культивации хотя бы 12-15 см) или в подпружиненном. В последнем случае они будут точнее повторять неровности рельефа и давать меньшую нагрузку на остов. Подпряженный механизм можно снять со старых сельхозагрегатов – например, зерновой сеялки;
5. оснащаем культиватор поворотным механизмом – цепями или поводками, в качестве которых можно использовать цепи от советского «ИЖ», а поводки – от КШУ-12. Что лучше, зависит от условий эксплуатации: для участков, требуемых частых поворотов между точно обозначенными рядами, лучше поставить поводки, поскольку с цепями культиваторная навеска будет постоянно уходить в сторону, оставляя после себя необработанный грунт;
6. изготавливаем крепление для лап, используя металлические пластины 3х6 см и болты, как показано на фото;
7.  завершальным этапом сборки культиватора на трактор является приспособление вспомогательных колес малого диаметра от миниагротехники, которые будут регулировать глубину погружения в почву.

После сборки самоделки переходят к пуско-наладочным работам. Узнать подробнее о самоделке можно из видео.

Ручной плуг

Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.

За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.

Конструкционное исполнение плуга

Сегодня популярны следующие виды плугов:

• однокорпусные;
• роторные;
• оборотные.

Наиболее широко распространён первый вид. В Интернете без труда можно отыскать множество схем и чертежей однокорпусного плуга. Это самое предпочтительное решение для тех, у кого нет опыта в самостоятельном изготовлении подобных конструкций.

Для его создания не потребуется наличие каких-либо специальных инструментов. Будет достаточно стандартного набора, который можно найти в любом гараже или хозяйственной постройке.

Отличие оборотного плуга заключается в наличие изогнутого пера в верхней части конструкции, позволяющего сразу же переворачивать земляной пласт при его подъёме. Это оптимальный выбор, если предстоит работать на твёрдой земле. Из-за сложного конструкционного решения изготовить его под силу только специалисту.

Наиболее трудоёмким является роторный плуг. Его конструкция схожа с конструкцией культиватора, так как она оснащена сразу несколькими лемехами, закреплёнными на одной оси. Во время вспашки происходит прокручивание оси, что вызывает переворачивание земляного слоя.

Инструкция по сборке

Самое простое изделие для обработки почвы, которое можно изготовить своими руками – это самодельный культиватор «Торнадо». Он напоминает штопор на длинной стойке, с большой рукояткой, которая располагается перпендикулярно направлению основного движения.

Торнадо

Изготовить его можно из старых вил – они идеально подходят для этой цели. Для начала нужно прибрести черенок для лопаты. Желательно, что бы он был крепким и не гнулся, особенно если материал, из которого он изготовлен – пластмасса.

Трубку необходимо закрепить, для того, что бы она ни скользила, и не шаталась. Это можно сделать с помощью изоленты, но надежнее будут саморезы.

Что бы изогнуть вилы в правильную форму, можно использовать молоток, но намного быстрее дело пойдет, если использовать газосварку, которой можно просто разогреть металл до состояния, когда его будет легко согнуть. Далее нужно просто соединить все части вместе – инвентарь готов к использованию.

Для того, что бы правильно изогнуть штыри, лучше всего делать это, имея при себе изображение уже готового изделия.

Из старого велосипеда

Более сложный, это самодельный ручной культиватор из старого велосипеда. В его конструкции больше составных частей, также, он отчасти механизирован, что облегчает его эксплуатацию. Для того, что бы его изготовить, в первую очередь необходимы: старая велосипедная рама и велосипедное колесо.

Из старого велосипеда

Раму нужно разобрать и оставить лишь трубу, которая поддерживает седло и опору седла – это будет нижней частью культиватора.

Таким образом, вся конструкция будет иметь два соединения – там, где находится коле и в описанном выше месте.

В самой нижней части конструкции будет крепиться культиваторная головка, которая представляет собой жесткую, не гибкую полосу металла, к которой приваренные в произвольном количестве, изогнутые в неполное кольцо стальные прутья. Для этой цели можно использовать арматуру диаметром от 0,5 сантиметра.

Всю конструкцию необходимо крепко скрепить с помощью гаек, так, что бы в ней не возникало малейших люфтов. Полученное изделие можно использовать как для прополки пространства между грядками, так и для культивации всего участка.

Для междурядной обработки

Еще одно полезное изделие – самодельный ручной культиватор для междурядной обработки. Он представляет собой ручной вспахиватель с зубьями. Рабочая часть этого изделия представляет собой ось с креплениями, на которую установлены, пять дисков с острыми зубьями крюками. Именно они используются для обработки почвы.

Для междурядной обработки

Вся эта подвижная конструкция крепится на деревянной рукояти с помощью стальных скоб, к которым, в свою очередь присоединены цапфы с подшипниками. Ось и диски, которые на ней крепятся, необходимо будет выточить на станке, поскольку они должны идеально подходить друг к другу.

На поверхности ребер трех дисков потребуется просверлить примерно по пять отверстий, в которые будут вставляться «когти». «Когти» же, можно изготовить из прутка диаметром 10 миллиметров.

Когда вы работаете этим изделием, зубья вонзаются в почву и разрыхляют верхний ее слой, а благодаря весу дисков, получившийся из них «каток» катится по поверхности грунта, плотно прижимаясь к ней.

Для огорода

Роторные механизмы, это возможно лучшие самодельные ручные культиваторы для огорода. Роторным культиватором можно разбивать большие куски земли и выравнивать поверхность огорода, не прилагая больших усилий. Одно из таких простых, но полезных изделий, это дисковый культиватор.

Основная часть этого инвентаря – полусферические диски, которые зафиксированы на оси. Крепятся они с помощью специальных втулок, которые в большинстве случаев намертво приварены к оси. Ось же в свою очередь крепится краями на скобах с помощью шплинтов.

Для огорода

Возможен также вариант изготовления этого приспособления с двумя скобами – внутренней и внешней, которые соединяются с помощью продольной трубы, что одновременно является и рукояткой. Таким образом, ось получается разделенной на две части и соединяется вместе посередине, крепится к отверстиям во внутренней скобе.

Что же касается самих дисков, то изготовить их в домашних условиях может оказаться сложной задачей, без наличия сварочного аппарата, или хотя бы газосварки. Дело в том, что металл, из которого они должны быть изготовлены, должен иметь толщину как минимум 4 миллиметра.

Конечно, можно придать ему форму и с помощью молотка, но такой процесс займет очень много времени и потребует больших сил.

Рыхление междурядий картофеля мотоблоком

Через две недели после высадки картофеля в грунт проводят рыхление междурядий, совмещенное с первым окучиванием. Для использования в этом процессе мотоблока картофельные ряды делают максимально возможной длины, расстояние между рядами делают 65-70 сантиметров, по краям рядов оставляют место для разворота аппарата.

Для лучшего зацепления мотоблока с грунтом обычные колеса заменяют металлическими с мощными грунтозацепами, а так же навешивают утяжелители массой в 70-100 килограмм. Для рыхления используют либо дисковые насадки, либо плуг-окучник.

При рыхлении дисковыми насадками перед началом работы настраивают расстояние между дисками, а так же угол их поворота. В зависимости от сорта картофеля и высоты растений расстояние между дисками выставляют равным 40-70 см. Угол поворота подбирается по плотности почвы и выставляется одинаковым для обоих дисков.

При рыхлении междурядий окучником на мотоблок навешивается универсальная сцепка, на которую устанавливают от одного до трех плугов-окучников. Регулирование процесса производится универсальной сцепкой наклоном окучника относительно грунта либо поднятием и опусканием самого окучника в крепеже стойки.

Популярные модели

Торнадо

Удалитель корней, под названием «Торнадо», это необычный прибор, который не так недавно появился в широком доступе и уже успел хорошо себя зарекомендовать.

Торнадо

Этот инвентарь, ручной культиватор – удалитель корней, создан с расчетом облегчения труда владельцев небольших участков, а также пожилых людей, которые занимаются садоводством.

Такое устройство позволяет снять напряжение с поясницы во время работы, притом облегчая сам процесс работы.

Все, что связанно с культивацией – рыхление грунта, перекопка и удаление сорняков можно выполнять намного быстрее, благодаря тому, что процесс производится в вертикальной плоскости. С его помощью можно обрабатывать грунт на глубину до 20 сантиметров, без ее переворачивания.

Также, он подходит для всех типов почвы, не зависимо от того, насколько она влажная или тяжелая.

https://youtube.com/watch?v=DZNwa__PscM

Ручной

Ручной культиватор – копатель картофеля, работает по такому же принципу, как и инвентарь, что указан выше. В первую очередь он предназначен для сбора урожая картофеля, но его также можно использовать и для культивации небольших участков почвы – взрыхлить грунт в определенном месте, удалить корни и сорняки.

Также с его помощью можно обрабатывать целину, проводя те же манипуляции – культивацию и удаление корней сорняков.

Торнадо – Мини

Ручной культиватор Торнадо-Мини – это уменьшенная, более компактная копия обычного «Торнадо». Его конструкция полностью идентична инвентарю большего размера, за тем лишь исключением. Что его размеры немного меньше, а конструкция более компактна.

Самодельный культиватор может проникнуть в грунт всего лишь на десять сантиметров, чего вполне достаточно для проведения минимального количества операций – удаления корней и бурения лунок для рассады.

Также он прекрасно подходит для того, что бы удалять сорняки вместе с корнями в труднодоступных местах – около корневищ деревьев, на грядках между растений. Также, его можно отрегулировать по высоте.

https://youtube.com/watch?v=7qG7mqsvXIM

Ручной колесный

Ручной колесный культиватор, это, наверно, прародитель всевозможных механических и полуавтоматических вариаций подобного сельскохозяйственного инвентаря.

Его конструкция предельно проста, но в то же время, он позволяет выполнять большое количество работы, не прибегая к помощи техники или какой-либо живой силы, кроме оператора, который им управляет.

Он состоит из простейших частей – каркаса, к которому крепятся рукояти, колеса, что выступает основой и лезвия, которым, собственно, и выполняется культивация.

Такими приспособлениями для обработки почвы пользовались долгое время – их было очень просто изготовить даже в кузнице, они не требовали использования дополнительной силы, соответственно обходились намного дешевле, чем плуги и бороны.

Но глубина обработки, все же ограничена человеческим усилием начинается от 3 сантиметров и составляет максимум 10 сантиметров, с расчетом на то, что нужно будет обработать большое количество земли.

Добиться действительно ощутимого результата для того, что бы сеять требовательные культуры, особенно на целине, не представлялось возможным.

Но что касается рационализации работ, которые необходимо проводить на участке, то всегда можно найти выход их любой ситуации.

Таким образом, для того что бы провести культивацию участка, не нужно даже приобретать дорогостоящие мини – тракторы или мотоблоки. К ним все необходимое навесное оборудование часто поставляется отдельно и необходимы дополнительные затраты на его покупку, или же собственноручное изготовление, что также не обходится бесплатно.

Ручной колесный

Поэтому ниже мы рассмотрим вариант, где будет подробно описано, как можно сделать удобный, дешевый и очень практичный ручной культиватор, используя детали от старого велосипеда, немного фантазии и подручные инструменты, которые обязательно должны быть в любой домашней мастерской.

Также, все дополнительные материалы и некоторые части можно без проблем найти, хоть и не у себя дома, но в любом другом месте, хоть бы и у соседа.

Культиваторы для минитрактора

Культиватор на минитрактор – незаменимый агрегат для каждого землевладельца. Это приспособление предназначено для обработки поверхности грунта без нарушения его верхнего плодородного слоя. Практика показывает, что без применения этого оборудования сложно рассчитывать на хороший урожай. Однако далеко не каждому фермеру по карману приобретение культиватора. В таком случае на помощь придет самостоятельное изготовление агрегата. При условии соблюдения всех правил сборки, землевладелец получает возможность собрать эффективный самодельный культиватор, который практически ничем не будет уступать своим заводским аналогам.

Типы сменного оборудования

В зависимости от решаемых задач при возделывании почвы культиваторы снабжают различными инструментами. Самые распространенные из них:

1. Лапы. Бывают:
   • долотообразные – позволяют прорыхлить грунт глубиной до 15см.;
2. стрельчатые плоскорежущие (плоскорезы) — уничтожают сорняки, а также проработать почву на 4-6см, позволяют не поднимать на поверхность влажный нижний слой;
3. стрельчатые универсальные — предназначаются для междурядного, либо сплошного обрабатывания земли (проработка до 14см). Подобные лапы отлично измельчают грунт, срезают сорняки, частично поднимают влажные слои почвы к поверхности;
4. плоскорежущие односторонние (полольники, бритвы) – прекрасно справляются с сорняками.

Лапы культиваторов: а — плоскорежущая стрельчатая, б — универсальная, в — рыхлительная жесткая, г — рыхлительная пружинная

Другое оборудование:

• боронки — обрабатывают землю в защитной зоне и между рядками;

подкормочные ножи — взрыхляют междурядья, заделывают в почву удобрения (до 16см);

игольчатые диски — разрушают земляную корку, уничтожают сорняки (обработка до 4см., сдвиг почвы на 1-2см);

арычники-бороздорезы — предназначаются для создания борозд для полива (до 20см);
окучники — нарезают гребни (до 25см), уничтожают сорняки между рядами, а также засыпают сорняки, глубина обработки окучниками до 16 см.

Все сменное оборудование крепится к стойкам, которые могут по-разному соединяться с рамой.

Рекомендуем к прочтению статью ручной окучник для картофеля. А эта статья рассказывает про изготовление картофелекопалки своими руками.

Инструменты и материалы

Для самостоятельного изготовления культиватора понадобятся следующие инструменты:

• дрель с комплектом различных сверл;
• электроды, сварочный аппарат;
• диски по металлу, болгарка;
• гаечные ключи.

Для работы понадобятся и подручные материалы:

• гайки, болты (не менее 16 штук);
• длинная труба из высокопрочной стали;
• металлические пластины(квадратные — 15х15 см);
• прямоугольные пластины – они будут служить фрезами (оптимальный размер – 25х4 см).

Подготовленный материал должен быть не только прочным, но и стойким к коррозии, так как рабочим поверхностям самодельного культиватора придется контактировать с влажной почвой, являющейся сильным окислителем.

Порядок работы

После окончания подготовительных хлопот, можно поэтапно проводить сборку конструкции культиватора. Для начала в каждой металлической пластине (квадратной, прямоугольной) делаются отверстия. Затем их совмещают так, чтобы со стороны всех квадратов размещались фрезы, которые у основания скрепляются болтами или при помощи сварочного аппарата. Но в последнем в случае соединение будет не достаточно прочным и тогда самодельный культиватор для минитрактора сможет обрабатывать лишь рыхлый чернозем.

Самодельный культиватор, специально предназначенный для обработки глинистого или каменистого грунта, должен быть надежным и прочным, так как его рабочая часть, включающая фрезы и их основания, будет нести максимальную нагрузку.

После того как все детали собраны в единую конструкцию, следует в ее центральной части сделать отверстие, через которое будет просовываться прямая стальная трубка. Она разрезается на две одинаковые части и на каждую из них «навешиваются» платформы с фрезами. Их надежно закрепляют болтами или контактной сваркой.

Затем стальные трубки с фрезами присоединяют к валу моторного блока минитрактора. Для этого при помощи сверла по металлу делают сквозные отверстия на трубке и валу, через которые просовывают болты и закрепляются гайками.

Как сделать культиватор своими руками: варианты попроще

Есть такой культиватор — «Шустрый малыш». Давайте рассмотрим, как вы сможете сделать такой в домашних условиях.
Возьмите деревянную ось. Она станет соединительным элементов для остальных деталей. На эту ось необходимо закрепить трубу 24 мм в диаметре. Она будет выполнять функцию рукояти, поэтому, чтобы не сгибаться в три погибели, выберите длину трубы под свой рост.

К упоминаемой оси присоедините колеса диаметром не более 200 мм. культиватор будет опираться на колеса, высота инструмента над землей зависит от высоты колес, которые мы к нему приспособили. Кстати, колеса нужно вырезать из металла 2-3 мм в толщине. После того, как вы все указанное подсоединили, можете работать на земле.

Под словом культиватор имеется ввиду не только моторные агрегаты. Вы можете использовать на своей даче и ручной инструмент. Он намного лучше, чем стандартная сапка и гораздо проще изготовляется в домашних условиях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

Круглая ось, к которой по спирали приварены покрученные зубья. Такой инструмент легче всего изготавливать из уже имеющихся вил, если вам не жалко. Если ваши вилы вам еще нужны, купите в магазине другие и сделайте из них «Торнадо». Поверьте, дешевле купить вилы и переделать их, чем купить готовый культиватор. Возьмите молоток и пройдитесь по зубьям, пусть они будут погнуты по спирали.

Самодельный культиватор «Торнадо»

«Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам нужно закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления можете взять изоленту. Как трубу можете использовать насадку на черенок, какими обычно оснащают лопаты. Такой рычаг будет выступать на 25 см в обе стороны от рукояти.

Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластину полметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Следите за высотой черенка

Важно соблюсти диаметр полученной петли — она не должна быть больше 20 см в диаметре, чтобы свободно входить в междурядья

Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что вам нужно будет приложить немало физической силы, чтобы сделать нужные выпуклые диски. положите обычные металлические диски и бейте по ним молотком. В процессе они должны стать чашеобразными.

Главную деталь механизма — а это именно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем при помощи шплинтов на большой скобе.

На большой скобе делаем отверстие, куда вставляем трубу с рукоятками и перекладиной между ними.
На маленькую скобу с помощью сварочного аппарата помещаем шток. Он должен быть 24 мм в диаметре и 25 см в длине. В шток потом ввинчиваем 16-диаметральный стержень.

Как сделать ручной культиватор для обработки междурядий

Чтобы обработать узкие места между рядами, в первую очередь культиватор должен быть компактным. Для такой работы хорошо подойдет ручное устройство под названием «Еж». Имея все необходимые детали, его легко изготовить самостоятельно. Для сборки «Ежа» понадобятся: скоба П-формы с отверстиями, вал, черенок и колеса с шипами из металла.

• Чтобы мотоблок легко перемещался по участку, нужны хорошие колеса. Для этого берут стальные блины среднего размера и приваривают к ним металлические шипы. Шипы сделать легко, нужно заточить арматуру в форме конуса.
• На ось надевают готовые фрезы.
• Ось вставляют в скобу и фиксируют с двух сторон.
• К торцу скобы приваривают крепление и вставляют черенок.

Техника собрана и готова для культивации и прополки между рядами.

https://youtube.com/watch?v=B2_Gnt8sK2o

Из триммера

Обработать быстро и легко небольшую территорию поможет сделанный культиватор из триммера своими руками. Собрать его можно из подручных материалов: рабочего бензинового триммера, болгарки или сварки, садовых вил, трубки из стали.

• Для изготовления фрезы используют зубья от вил, которые загибают в нужную форму. Обычно почву рыхлят на глубину от 10 до 15 см, поэтому длина зубьев должна быть не более 15 см.
• Далее, делаем рабочую часть. Зубцы вил сплющивают на ширину около 1 см.
• Фрезы затачивают наждаком и закрепляют на круглом пятаке.
• Пятак диаметром 10 см должен быть идеально ровной формы. Фрезы в количестве трех штук располагают равномерно на пятаке. Если поставить больше трех штук, то аппарат окажется сильно перегруженным.
• Заключительная часть — это соединение основы с фрезами и триммер. Хорошо, если наконечник вала имеет резьбу. Тогда триммер к ней просто прикручивается.

Техника предназначена для рыхления почвы на небольшой глубине.

Устройство и составные компоненты культиватора «КПС-4»

Культиватор состоит из следующих составных частей: рама плоская сварная; колёса опорные пневматические (2 шт.), оснащённые винтовыми механизмами для регулирования глубины хода рабочих органов; грядилис подъёмно-нажимными штангами: 4 – коротких и 8 – длинных; устройство для навешивания 4-х зубовых борон; гидравлическое устройство, поднимающее рабочие органы в транспортное положение.

К плоской сварной раме прямоугольной формы крепятся грядили, ходовые колёса и боковые брусья сницы. Опорные ходовые колеса монтируются не полуосях кронштейнов, наружный конец каждого из которых соединён с боковым лучом сницы винтовым механизмом регулировки глубины хода рабочих органов. На передней части рамы шарнирно закреплена её прицепная часть – дышло. На нём установлен механизм регулировки колёс и гидравлический цилиндр. Гидроцилиндр расположен на кронштейне и шарниром соединён с центральным брусом сницы. Он служит для перевода поднятия рамы с грядилями культиватора при транспортировке.

На каждой их коротких грядилей смонтировано по одной стрельчатой лапе, а на каждой из длинных, при помощи сдвоенных держателей, – по две рыхлительные лапы. Стойка лапы присоединена к грядилю болтом, держателем и планкой. Болт регулировочный; он удерживает стойку лапы в заданном положении. Культиватор «КПС-4» комплектуется стрельчатыми универсальными лапами с шириной захвата 270 и 330 мм соответственно, по 8 и 16 штук. Обычно стрельчатые лапы закрепляют на грядилях в два ряда. В переднем ряду располагаются на коротких грядилях лапы шириной 220 или 270 мм, а на заднем ряду, на длинных грядилях, – лапы шириной 270 или 330 мм.

Нормами ГОСТа № 23.2.164-87 для культиваторов «КПС-4» использование универсальных лап типоразмера 3 с шириной захвата 270 мм, толщиной металла 5 мм; а также типоразмера 5 (В=330 мм, S=6 мм). По своей форме лапы культиватора «КПС-4» бывают, кроме стрельчатых (ножевидных или копьевидных), также долотообразными, пружинными (на пружинных стойках); а также используются диски. Долотообразные лапы применяются для разрыхления почвы.Пружинные – для ликвидации многолетней сорной травы и вытаскивания наружу её корневищ; для вычёсывания корнеотпрысковых сорняков: осота, вьюнка полевого и т.п.; для земель с повышенной влажностью верхнего слоя.

Диски способствуют разрушению сухой почвенной корки, помогают прорыхлить и вспушить землю в период вегетации, не причиняя вреда культурам, но уничтожая при этом сорные растения. Носки рыхлительных лап бывают односторонними либо двухсторонними. Двухсторонние носки после значительного изнашивания одного конца поворачиваются на 180 градусов.

Устройство для дополнительного навешивания борон – это конструкция, собранная из четырёх штанг с тягами, поводков и четырёх растяжек. Зубовые бороны звеньями прикрепляются к устройствукрючками и петлями поводков. Растяжки или цепи закрепляются скобами к концам штанг.

Они соединяются замками со звеньями борон. В случаях транспортировки на значительные расстояния звенья борон укладываются на брусья рамы культиватора, при этом они не разъединяются поводками; и каждое из звеньев надёжно крепится на раме.

Подготовка почвы перед посадкой клубней

Перед тем, как сажать картошку культиватором, следует подготовить почву на участке. Она должна быть мягкой, рыхлой. В противном случае клубни не смогут пробить твердую земляную корку.

Ранее грунт перекапывали лопатой, из-за чего подготовка земли отнимала силы и время. Теперь эту процедуру можно упростить, используя штатные фрезы культиватора. Это позволит быстро разрыхлить грунт перед посадкой картофеля.

Перед культивированием грунта нужно заправить технику, завести и дать ей несколько минут поработать на холостом ходу. После этого следует перевести культиватор в режим первой скорости, и начать вспашку грунта. Начинать работу необходимо с края огорода. Добравшись почти до его конца, технику нужно развернуть и обработать оставшиеся 2 метра перпендикулярно уже проделанной борозде. То же самое следует проделать с другой стороны участка. Таким образом, фермер получит место для разворота культиватора.

После этого необходимо обработать участок, расположенный вдоль грядок. При вспашке в грунте будут оставаться небольшие углубления. С целью качественной обработки огорода, при движении в обратном направлении расположить одну фрезу по следу, который оставила предыдущая фреза. В этом случае почва будет вспахана на глубину целого штыка лопаты, и участок будет полностью подготовленным к посадке картофеля.

Иногда фермеры перед посадкой обрабатывают свои участки по кругу. При этом движение культиватором начинается от края, после чего техника движется по спирали. Основной минус такого способа заключается в том, что после этого грунт требуется выравнивать при помощи граблей. Если же пахать участок перед посадкой вдоль грядок, то такая обработка получается более равномерной. При использовании этого метода выравнивать приходиться только те участки, в которых совершались развороты культиватора.
