Как сделать лодочный мотор из бензопилы своими руками

Как сделать мотор для лодки из бензопилы своими руками

Для того, чтобы самостоятельно сделать лодочный мотор, используя в качестве донора имеющуюся в наличии бензопилу, достаточно иметь базовые знания о том как устроен мотор для лодки и желание выполнить работу своими руками.

Из инструментов и материалов понадобиться минимум, который мы рассмотрим чуть ниже. Вся конструкция достаточно проста и лаконична, главное запомнить алгоритм переделки и не забыть назначение всех основных деталей конструкции.

Необходимые материалы для лодочного мотора

Для удачного воплощения идеи создания лодочного мотора из бензопилы своими руками нам понадобятся детали-доноры, которые были перечислены выше в разделе «Устройство и принцип работы приспособления». А вот инструменты, которые желательно иметь для изготовления:

  • токарный станок;
  • набор болтов и гаек под размер крепежных отверстий;
  • металлический уголок;
  • стальные болванки;
  • линейка;
  • штангенциркуль.

Если нет токарного станка, то не надо переживать, данный вид работ можно сделать по заказу в соответствующей мастерской у токаря.

Какую бензопилу использовать

Нет принципиальной разницы, какую бензопилу использовать для переделки в лодочный мотор. Любой, даже самый слабый двигатель бензопилы бытового уровня является силовым агрегатом, который сможет дать необходимую мощность для начала вращения гребного винта.

Следует понимать, что максимальная скорость лодки будет напрямую зависеть от мощности бензопилы. Поэтому если есть выбор, следует остановиться на бензопиле с наибольшей производительностью.

Из отечественных бензопил можно выделить любые модели марки «Урал», отличным выбором будут модели немецкой фирмы Штиль, например, хорошо зарекомендовавшая себя пила Stihl MS 260. Всех немцев отличает их большая мощность и надежность конструкции.

Гораздо важнее не наличие бензопилы с самым мощным двигателем, а умение правильно читать чертежи и схемы, а также обладать начальными навыками сварки.

Пошаговая инструкция изготовления

Основная мысль изготовления лодочного мотора из бензопилы заключается в замене пильной гарнитуры бензопилы на винтовое приспособление для гребли. Мы будем только заменять механизмы, не внося изменений в принципиальную схему мотора пилы.

Для правильного соединения двигателя с винтовой насадкой и передачи крутящего момента нужно выточить новую муфту и заменить пружину на более слабую. Мы уменьшили параметр момента сцепления и подогнали все размеры конструкции.

Затем с помощью швеллера скрепляем двигатель и вал, оставляя необходимое расстояние между основной рамой и муфтой. Редуктор от УШМ привариваем с другого конца вала. Поворотный механизм изготавливается из толстостенной трубы с несколько большим диаметром, чем диаметр основного вала.

Когда гребной винт и вал редуктора соединены воедино, нужно залить трансмиссионное масло. Используя немного сантехнического герметика, закрываем крышку. Данная конструкция не предполагает использования ручки газа, но ее также можно изготовить самостоятельно из велосипедной ручки переключения скоростей. Для более комфортного движения по воде можно установить глушитель.

Схема изготовления снегоход из бензопилы «Урал» своими руками

Большинство мастеров отдают предпочтение отечественным моделям бензопил, аргументируя это их дешевизной и доступностью. Поэтому есть смысл изготовить первый снегоход из бензопилы советского производства.

В первую очередь понадобится собрать схемы и чертежи снегоката. Они необходимы для правильного соединения таких узлов:

  1. Силовая установка (еще нужно подумать над местом крепления ведущего вала).
  2. Трансмиссия.
  3. Гусеничный механизм или лыжи.

При этом необязательно заниматься гусеничным механизмом снегохода самостоятельно. Можно воспользоваться готовым комплектом от «Бурана».

Стойки

При обустройстве стоек используется стальной лист, разрезанный на уголки с размерами 3х3 см. Чтобы соединить их, используется стальная труба диаметром 30 мм. Таким методом получается сделать небольшой портал.

Для обустройства площадки методом точечной сварки соединяется стальной лист толщиной 2 мм с передней частью и серединой рамы будущего снегохода. Вскоре здесь будет произведена установка двигателя и редуктора бензопилы.

На участке задней части и середины рамы фиксируют модуль под монтаж кресла. Передок рамы и траверсы переднего моста закрепляются прочной балкой.

В конце этой балки прикрепляются втулки рулевых лыж, а по середине устанавливают стойку — она будет выполнять роль моторного подрамника.

В местах, где соединяются стойки, можно установить косынки стали, имеющие толщину 2 мм. Они необходимы для обеспечения надежности и долговечности транспортного средства.

Гусеница

После установки крепления корпуса можно начинать обустраивать гусеницы. На этом этапе необходимо создать надежный механизм, который будет заниматься передвижением снегохода в самых сложных условиях.

При создании компактной версии снегохода необходимость самостоятельно собирать гусеницы исключается. Вместо этого допускается использование готовых гусениц со старого «Бурана». Однако придется немного переработать конструкцию, сделав меньшей как минимум на 50 см. Для соединения используется транспортная лента. Зубчатое колесо и звездочка 2 ступени цепной передачи производятся из капронового листа толщиной 1,5 см.

Приводной вал

Вал привода изготовляется из стальной трубы, диаметр которой составляет 1,4 см. К нему фиксируют фланцы и зубчатые колеса. На конце приводного вала устанавливают наконечники цапфы с предусмотренными местами под монтаж подшипниковых элементов.

Монтаж конструкции агрегата

В сборе высота конструкции едва составит 10 см (с учетом корпуса, защитного экрана, включая расстояние до пластины опоры). Расстояние между осями шпилек в данном случае будет 32 миллиметра при высоте их 24,5, межосевое расстояние от вала до первой шпильки составит 54 миллиметра. Учитывая, что вес всей конструкции (правда, без учета шины) набегает вполне подходящий, чуть больше 4,5 кг, для крепления можно выбрать шпильку с метрической резьбой диаметром 8 мм и шагом резьбы в 1 мм.

Чтобы закрепить двигатель и вал, потребуется швеллер. Вооружившись болгаркой, из заготовки вырезают крепление нужной конфигурации, а затем просверливают отверстия под крепеж, соединяющий данную конструкцию и собственно бензопилу.

При сборке нужно учесть достаточное расстояние между передней чашей муфты и опорной рамкой. На вторую сторону вала будет крепиться редуктор, позаимствованный у болгарки.

Следующим этапом работ станет конструирование поворотного узла. Для этого понадобится отрезок трубки диаметром чуть больше вала с приваренным уголком для крепления направляющей, полая шестигранная направляющая, подходящий по диаметру металлический стержень и заготовка из металла прямоугольного сечения с отверстиями в торцах для закрепления стержня, а также прорезью в верхней части для удобства работы.

Кромки вырезанной «ручки» в заготовке надо тщательно зачистить. К уголку посредством сварки присоединяют направляющую, а затем при помощи стержня получившуюся конструкцию соединяют с прямоугольной «ручкой». На концах стержня можно нарезать резьбу для надежности крепления, можно просто установить с небольшим натягом. Затем весь узел насаживают на вал и закрепляют в месте, удобном для управления.

На последующем шаге придется заняться адаптацией вала редуктора для имеющегося в наличии винта. Эту важную деталь желательно, конечно, использовать готовую, можно снять со старого мотора. Для тех, кто не ищет легких путей, возможен вариант изготовления самоделки. По образу и подобию винта заводского происхождения изготавливается форма, в которую посредством эпоксидного клея и стеклоткани заливается будущий винт. После нехитрых манипуляций (шлифовка, покраска) винт готов

Однако нужно учитывать, что гребной винт возьмет на себя значительную нагрузку, и при изготовлении очень важно правильно выдержать все размеры. Поэтому лучше все-таки воспользоваться уже готовой деталью

После соединения винта и вала редуктора при помощи шпильки наступает завершающий этап. В редуктор заливают трансмиссионное масло, крышка вместе с установленным валом крепится с использованием герметика. А дальше – окончательная сборка всей конструкции. С целью удобства пользования можно еще дополнительно смонтировать ручку газа.

Владельцы лодок нередко используют моторы, чтобы сделать плавсредство максимально быстрым и маневренным. Стоимость заводских агрегатов по карману не каждому, поэтому большинство пользователей предпочитает своими силами создавать мотор из бензопилы на лодку. Стоит отметить, что предстоящее вмешательство в базовую конструкцию минимально, поэтому оборудование останется пригодным к дальнейшей эксплуатации, по назначению.

Выбор пилы для переделки

При выборе бензопилы, которая станет «донором» для нового приспособления, следует руководствоваться такими основными параметрами:

Устройство бензопилы “Урал”.

  1. Мощность. Оптимальный вариант – двигатель в диапазоне 2-3 кВт. Такая мощность будет достаточной для большинства устройств.
  2. Цена. Несмотря на уверенность в успехе, двигатель может не выдержать нагрузки, на которую инструмент не рассчитан, так что экспериментировать с дорогими моделями не рекомендуется. Лучше всего использовать старые модели: они обладают высокой надежностью, а в случае поломки вам не жаль будет потраченных средств.
  3. Простота конструкции. Пилу следует выбирать так, чтобы было легко не только ее разобрать, но и найти для нее недорогие запчасти.

Опытным путем определено, что оптимальными пилами для переделки являются инструменты марок “Дружба”, “Урал”, “Штиль”.

Бур

Устройство существует в 2 вариантах. Буры из бензопилы своими руками делают для земли или для сверления льда. В первом случае приспособление облегчает устройство глубоких ям под столбы, опоры забора, иных конструкций. Во втором — помогает рыбакам зимой сверлить лунки. Отличаются они используемым буром.

Смотрите » Основные неисправности бензопил Штиль и инструкции по ремонту своими руками

Конструкция бензобура предполагает соединение в одно целое готового бура и двигателя мотопилы. Чтобы сделать мотобур из бензопилы, у последней должен быть мотор большой мощности — не менее 2 л. с. Кроме того, понадобятся:

  1. Редуктор. Это важный элемент устройства. Он необходим для снижения оборотов мотора пилы, т. к. при быстром вращении бура может не хватить мощности двигателя, да и работать при таких условиях трудно.
  2. Болгарка.
  3. Металлическая труба.
  4. Дрель.
  5. Сварочный аппарат.

Последовательность сборки бура:

  1. Из металлической трубы изготавливают две прямоугольные рамки. Размер одной — 45х35 см, второй — 10х10 см.
  2. Соединяют рамки между собой, размещая параллельно одна другой на удалении 30 см. Делают это одинаковыми кусками металлической трубы, сваривая ими смежные углы рамок.
  3. Внутри полученной усеченной пирамиды к меньшей рамке крепят редуктор.
  4. По схеме сбора бура сверху устанавливают мотор, соединяя его с редуктором коротким валом (изготавливают предварительно). Рукоятку, которой регулируется подача топлива, выводят на верхнюю большую рамку. На ней же располагают систему аварийного отключения двигателя.
  5. Подсоединяют, используя кусок трубы, к выходному валу редуктора бур. Детали соединяют шпонками или шпильками.

Конструкция, чертежи, схема

Для создания самодельного мопеда из бензопилы обычно не требуется каких-либо сложных схем и чертежей. Движок в основном устанавливают на раму, некоторые умельцы приспосабливают двигатель на задний багажник. Рассмотрим первый вариант, который наиболее соответствует стандартной модели мопеда. От бензопилы используем мотор и бензобак, которые размещаются рядом – на соединении подседельной и передней нижней трубы. Для аккумулятора наилучшее место – сверху, ближе к передней части рамы.

Поскольку в движение мопед из бензопилы приводится передачей усилия от заднего колеса на переднее, в конструкции необходимо предусмотреть передаточные шкивы (ременная передача) или шестерни (цепная передача). Вал мотора соединяют с передним шкивом, а задний устанавливают на втулку заднего колеса. Прочным ремнем соединяют шкивы, очень корректно регулируют силу натяжения. Аналогично все действия выполняются при установке цепной передачи с шестернями.

Затем устанавливают трансмиссию и подключают мотор, который соединяют с тормозным рычагом. Двигатель соединяют с аккумулятором, корректно выставляют тросик. Как завершающий штрих, мастера производят покраску нового изделия, придают ему красивый современный дизайн.

Старые бензопилы являются каким-то неиссякаемым источником вдохновения, их детали и комплектующие разбирают буквально на запчасти при сборке самоделок. При ремонте мотоцикла используют зажигание от мотопилы, которое, по отзывам народных конструкторов, гораздо эффективнее и долговечнее, чем родное магнето.

Движок от бензопилы народные умельцы просто фантастически используют также и при создании других самодельных транспортных средств: самокат с моторчиком от бензопилы, мотоцикл с двигателем пилы, всевозможные версии мотовелосипедов, мотовелики на трех колесах с моторчиком, скутеры из велосипеда и бензопилы, картинги, трициклы, совершенно уникальные квадроциклы и великое множество просто невообразимых конструкций.

Общие сведения про лодочные моторы

Итак, почему же именно подвесные лодочные моторы сегодня пользуются такой огромной популярностью? Все дело в том, что это крайне удобные и технологичные агрегаты, которые кроме прочего, являются очень удобными в транспортировки и очень технологичными:

  • лодочные моторы сегодня являются весьма современными и совершенными в технологическом плане агрегатами. В последнее время техника настолько шагнула вперед, что сейчас уже и не верится, что было такое время, когда лодочные моторы были шумными и очень дребезжащими;
  • наиболее совершенными в технологическом плане являются двухтактные и четырехтактные конструкции подвесных лодочных моторов. Эти двигатели отличаются своей скоростью и мощностью, которая порой достигает 300 лошадиных сил. Кроме того, они являются очень надежным, долговечными и простыми в своей эксплуатации лодочными моторами. Эти агрегаты крайне востребованы. Говорят, что их деталям просто нет износа. Кроме того, что самое поразительное, современные лодочные моторы являются очень экономичными в плане потребления топлива;
  • сегодня лидерские позиции в производстве лодочных агрегатов занимают такие страны, как Соединенные Штаты Америки, Япония и Китай. Они наделяют сегодняшние моторы очень совершенными и современными деталями, которые делают работу двигателя в целом очень мягкой, мощной и бесперебойной. В мире мототехники крайне развиты различные технологии, которые делают моторы такими совершенными;
  • к примеру, в двигатели сегодня добавляют множество уникальных систем. Например, систему, которая упрощает управление румпелем вашего мотора. Также существует система, которая упрощает подачу топлива в карбюратор вашего лодочного мотора. Есть и другие современные и крайне полезные систем.

Рекомендуем прочитать: Как устроен лодочный мотор Вихрь?

Как сделать мотор для лодки из триммера: способы и советы

#1

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

#2

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

#3

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

#4

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

#5

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Делаем лодочный мотор из бензопилы: пошаговая инструкция

Рассмотрим процесс поэтапно:

  • удаляем цепную стрелу, на место которой устанавливаем гребной винт – режущий механизм снимается за несколько секунд;
  • дорабатываем муфту – для этого делается подробный чертеж заготовки. Мы же предлагаем воспользоваться готовым, представленным ниже. Можно использовать роликовые подшипники, а так же вал диаметра 7,8 см;

делаем пазы, в которые впоследствии войдут скобы. Для их изготовления нам понадобится металлический уголок. Не нужно брать слишком широкий: вполне хватит ширины в 2,5 см;

присоединяем с помощью скоб составные элементы муфты – чашку и верхнюю часть (крышку). Закрепляем новую конструкцию винтовым держателем. Согласно предложенного нами чертежа, общая длина агрегированных между собой запчастей составит 100 мм (это сам корпус, предохранительный щиток). Высота шпилек по главной оси должна составить 2,45 см, а междуосевой диапазон – 3,2 см. Между валом и осью первой по очередности шпильки сохранится большее расстояние – 5,4 см. Для сохранения указанных пропорций шпилька должна иметь резьбовой диаметр 0,8 см, а шаг резьбы не меньше 0,1 см;

агрегируем два рабочих вала – один от редуктора, другой от мотора. Для этого берем сектор-шпонку;

  • соединяем бензомотор с валом. В этом пригодится швеллер, который с помощью болгарки обретает нужную конфигурацию;
  • сверлим отверстия дрелью для установки креплений, которые не позволят конструкции распадаться в процессе работы;

присоединяем бензопилу – вал своей обратной стороной должен попасть на резьбу редуктора, который можно снять со старой болгарки;

изготавливаем поворотный узел в соответствии со схемой, предложенной ниже;

крепим винт, который будет создавать ток воды, на вал редуктора – желательно взять готовый, чтобы сэкономить время;

  • редуктор заправляем трансмиссионной смазкой, его крышку закрепляем подручным герметиком;
  • устанавливаем мотор из бензопилы на лодку и проводим первые испытания.

По желанию, дополнительно конструктив можно оснастить ручкой газа для более комфортного управления или глушителем.

Полученный самодельный мотор позволит развивать мощность в 3,3 л.с. Этого хватит, чтобы перемещаться по воде со скоростью 10-13 км/ч и расходовать около 750 мл бензина за час работы.

Максимум настойчивости при небольших временных и материальных затратах позволят каждому желающему обзавестись подобным мотором на резиновую или пластиковую лодку, который при разумной эксплуатации может прослужить до 6 лет.

Какие еще можно выполнить самоделки из бензопилы

Мотор от бензопилы можно использовать для самостоятельного передвижения практически любого транспортного средства. Так, оснастить приводом можно детский или взрослый самокат, который сможет разгоняться до скорости 10-15 км/ч. Главные преимущества использования самоката – высокая маневренность и отсутствие необходимости большого пространства для хранения. Тем более что для изготовления не придется разбирать бензопилу на детали. Нужно будет снять только шину и пильную цепь, которая заменяется велосипедной и служит деталью, передающей крутящий момент на заднее колесо.

Помимо изготовления транспортных средств, используя некоторые детали пилы, можно создать и небольшую мобильную электростанцию, которая достигает мощности 5 кВт. Чтобы создать генератор, от бензопилы потребуются мотор, стальная рама, электрораспределительная коробка с подключенными розетками, а также редуктор, с помощью которого крутящий момент будет поступать на вал генератора.

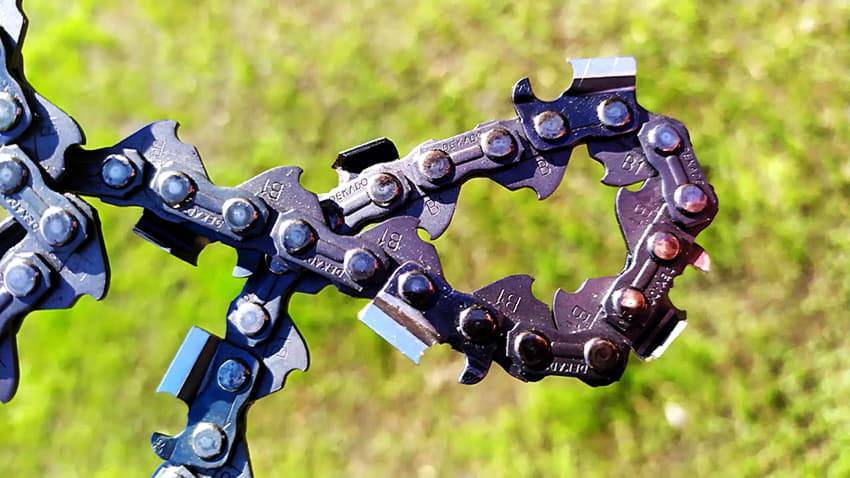

Довольно часто цепи от бензопил в своей работе используют ковали

У ковалей пользуются популярностью некоторые самоделки из цепи от бензопилы, например, некоторые создают цельнокованые ножи. Для этого цепь делится на куски, из которых потом и сваривают основания клинков путем накаливания их до 850 °C. Прессование расплавленной цепи происходит до тех пор, пока не пропадут пустоты между звеньями.

Для создания самоделок из бензопилы требуется знать основы простой механики, потому как нужно правильно соединить между собой все элементы. Не следует приобретать для изобретения дорогостоящий инструмент, для этого подойдут и бюджетные модели бензопил. При покупке необходимо учесть, что пила обязана легко разбираться, а детали для нее должны быть доступны в продаже. Для изготовления приспособлений лучше брать уже готовые чертежи, особенно если ранее не было опыта создания самодельных приборов.

Вертолет на основе бензопилы

Хотя многие изобретатели ищут способы сделать маленький одноместный вертолет на основе бензопилы, все-таки ее мощности для того, чтобы летать, не хватает. Как показали инженерные расчеты, для мини-геликоптера нужны как минимум четыре форсированные бензопилы, работающие согласованно и с увеличенным количеством оборотов.

Изготовленный из бензопилы мотобур, значительно облегчит монтаж фундамента на винтовых сваях, установку забора или прибурении лунок на зимней рыбалке. Только учитывайте, что к шнеку ледоруба двигатель бензопилы нужно подключать через понижающую редуктор (червячную передачу).
