Лущилка для кукурузы своими руками: чертежи и размеры, этапы работы с видео

План сборки

Работы проводятся в таком порядке:

Из старого распилочного круга делают нож для перемалывания зерна.
Фанера будет служить каркасом, на который необходимо закрепить болгарку. Для этого в листе вырезают нужные отверстия по размерам.
Дно старой кастрюли нужно превратить в решето. В нем сверлят много дырок, из которых будет выпадать измельченное зерно.
У пластиковой канистры полностью отрезают дно и ставят ее горлышком вниз. В широкую часть нужно будет засыпать зерно, а из узкого горлышка оно будет поступать в барабан крупорушки.
Далее все части нужно соединить вместе и надежно закрепить. Зернодробилка готова.

Стоить такое изделие будет намного дешевле магазинной крупорушки, но при аккуратном использовании сможет прослужить много лет.

Что такое лущилка

Кукуруза – это достаточно капризный злак, который в неочищенном состоянии не сможет храниться в течение долгого времени. Еще до прихода весны урожай покроется грибками и будет приятным десертом для насекомых, что в итоге полностью испортит зерно. Дополнительным фактором в пользу обработки является бесполезность початка, который можно утилизировать, а зерна отправить на хранение, тем самым сэкономив немалое пространство.Лущилки делятся на два типа по сфере применения:

Промышленные. Предназначены для переработки большого объема сырья: до 500 кг початков в час. Такие установки имеют крупные габариты, а для их обслуживания требуется сразу 2 человека, которые будут нагружать механизм необходимым объемом сырья.
Любительские. Имеют малую мощность, предельный объем обрабатываемого сырья в час – 100 кг.

Также лущилки могут быть автоматическими или ручными. В первом случае от человека требуется только загружать сырье, а сам процесс очистки автоматизирован благодаря двигателю. При работе с ручным устройством человек должен прикладывать свою силу, чтобы устройство функционировало.

Полезные свойства кукурузы

Кукуруза может порадовать не только мягким вкусом, но и своими полезными свойствами. Именно в ней содержится огромное количество витаминов группы В, которые приводят в порядок работу пищеварительной системы, поддерживают необходимое количество сахара в крови и сокращают сбои нервной системы.

В початках кукурузы много железа, которое необходимо организму для поддержания уровня гемоглобина. Также в составе этого злакового растения содержится крахмал, удовлетворяющий потребность в энергии и придающий чувство сытости, так как переваривается долгое время.

Углеводы и полезные жиры тоже участвуют в насыщении организма нужными веществами. Регулярное потребление кукурузы благоприятно влияет на здоровье человека, уменьшая риск болезней сердца и сосудистой системы.

Пошаговое руководство и рекомендации, как своими руками сделать лущилку для кукурузы с чертежами и размерами

У имеющих животных огородников осенью возникает вопрос: как изготовить лущилку для кукурузы своими руками? В конце сезона корма продаются по низким ценам. Можно заготовить на всю зиму.

А дальше следует подумать: как быстро отделить зерна от початков. Традиционный способ: потереть одним кочаном о другой. Но при таком методе очистки огородник тратит достаточно много времени. И приходится дышать пылью.

Производители предлагают различные по конструкции лущилки для кукурузы. Но они дороги и не всегда полностью устраивают огородника. Хочется иметь в хозяйстве такой агрегат, который отвечал бы всем требованиям хозяина. Такого помощника следует изготавливать самостоятельно.

Что приготовить перед началом работы

Сначала требуется представить основные узлы и детали, из которых состоит лущилка:

главный узел— бак с отверстиями для закладки початков кукурузы и выхода зерна и кочерыг;
вращательный вал;
ремень передачи (иногда не требуется);
двигатель от стиральной машинки;
производящий лущение диск с зубцами;
стальные уголки для монтажа подставки;
колесики;
электрические шнуры, штепсель;
крышка основного бункера;
заслонки выходных отверстий;
крепежные болты.

Описание процесса изготовления

Изготовить кукурузную лущилку своими руками несложно: достаточно придерживаться простого алгоритма:

Приготовить круглый бак от стиральной машины. При отсутствии можно аккуратно распилить газовый баллон.
Изготовить плоский диск из стали толщиной 4 мм. Его разделить на 4-6 секторов. Сектора должны иметь прорези размером 1-3 см для ссыпания зерна кукурузы.
Диаметр диска должен быть на 2-3 см меньше диаметра бачка. Зазор требуется для отделения чистой кукурузы.
Каждый сектор снабжен зубцами высотой 8 мм. Концы зубцов должны быть затуплены. Это требуется для предотвращения разбивания зерна.
Диск закрепляется по центру корпуса на вале.
Конструкция устанавливается на ножках. Кукурузолущилка — электрическая помощница. В движение диск приводит мотор, который крепится внизу. Он должен иметь мощность 1,5 кВт. Обороты желательно устанавливать низкие: 500-600 оборотов/минуту.
Корпус снабжается двумя отверстиями: одно для выхода кочанов, другое (внизу или по другую сторону) для ссыпания чистой кукурузы.
Для удобства следует предусмотреть бункер с заслонкой сверху лущилки для закладывания початков перед очисткой. При обработке большого количества кукурузы это сэкономит время: емкость заполняется заранее, после выброса кочнов заслонка открывается, и процесс продолжается.
При использовании моторов высокой мощности рекомендуется предусмотреть аварийное прерывание подачи тока.
Осталось приладить на корпус крышку и можно делать тестовый прогон лущилки.

Важно помнить: при подсоединении электрических узлов лущилки требуется соблюдать технические нормы и правила. Это обеспечит безопасную работу агрегата

Перед тем как начать делать лущилку, рекомендуется тщательно продумать последовательность действий.

Огороднику потребуются:

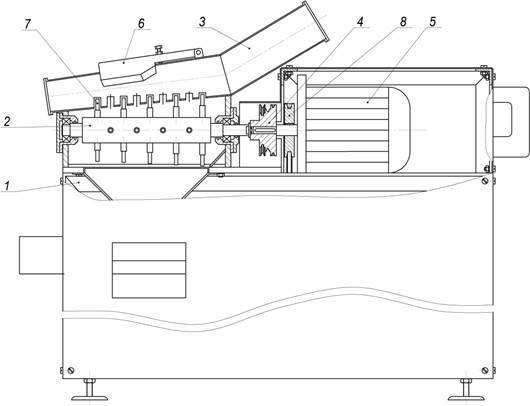

Схема, чертежи деталей и узлов. Они производятся самостоятельно после выполнения необходимых расчетов. Представить общий вид лущилки поможет эскизный проект.
Конструкция получается достаточно тяжелой. Для удобства перемещения агрегата следует продумать способ движения. На ножки рекомендуется прикрепить полозья или колесики.
Выходные отверстия требуется оснастить креплениями для мешков: это предотвратит замусоривание помещения, где стоит лущилка. Несложное приспособление защитит огородника от пыли при выбросе кочанов и зерна.
Выбрать вариант крепления мотора: при помощи ремня или непосредственно к валу. Рекомендуется учитывать мощность двигателя и частоту вращения. При низких оборотах маломощный мотор допустимо крепить непосредственно к валу.
Предусмотреть крепление крышки, которой закрывается отверстие для закладывания початков кукурузы. Во время работы двигателя она должна плотно удерживаться на баке.

При использовании газового баллона для изготовления лущилки следует соблюдать максимальную осторожность: перед началом работы его требуется очистить от остатков топлива. Присутствие сжиженного газа при распиле может вызвать взрыв

Задать вопрос
Выбрать сорт помидор
Выбрать сорт огурцов
Лунный календарь 2020

Как правильно выбрать зернодробилку для домашнего хозяйства

По сути, выбирая измельчитель зерна, необходимо ориентироваться лишь на одну величину – крупность помола. Это основная характеристика, которая влияет на его производительность.

Что же касается метода измельчения, он больше второстепенный, чем ключевой, для выбора зернодробилки, но все же зависит от того, на какой именно злак вы ориентируетесь, какой именно будет основным.

В связи с этим, производятся дробилки с разными механизмами измельчения: щековые, в основе которых две плиты – подвижная и фиксированная. Такой механизм перемалывает зерно наподобие мельницы, и они хорошо подходят для пластичных злаков.

Конусная дробилка работает по похожему принципу, с той лишь разницей, что вместо плит используются конусы. Валковая дробилка измельчает зерно с помощью двух валов – попадая между ними, оно расплющивается. Прекрасно подходит для хрупкого зерна. Роторная дробилка – самый распространенный вариант.

Именно она и похожа на кофемолку, именной ей можно перемолоть все что угодно. Но лучше всего, устройство ее механизма подходит для того, что бы справиться с твердым зерном. А при необходимости, такой дробилкой можно перемолоть любой злак вместе с сеном в однородную массу.

Поэтому, перед тем, как выбрать зернодробилку для домашнего хозяйства нужно сразу же определиться, для каких целей и для каких зерен она будет использована.

Также, нужно учитывать объем зерна, который нужно будет перемолоть в течении дня – понятное дело, что дробилка с большой мощностью справится с большим объемом намного быстрее, чем маломощная.

Еще одна особенность, на которую стоит обратить внимание – это материалы, из которых изготовлено приспособление. Толстая сталь, которую очень тяжело согнуть, деформировать или повредить – это наилучший вариант

Толстая сталь, которую очень тяжело согнуть, деформировать или повредить – это наилучший вариант.

Если стенки зернодробилки тоньше, чем 2 миллиметра, первые деформации появятся сразу же. И будут продолжать появляться вплоть до того момента, когда придется собственноручно их равнять. Поэтому, толщина металла должна быть достаточной, что бы выдерживать большой вес.

Также, важно качество покраски изделия. Она должна равномерно покрывать все поверхности изделия, для того, что бы предохранить метал от коррозии

Качество краски также имеет большое значение – порошковые прекрасно подходят для этой цели, они устойчивы воздействию и стиранию. Что же касается эмалей – сколы от небольших ударов не заставят себя ждать. Это что касается внешнего вида.

Относительно обслуживания и гарантии зернодробилки, то лучше всего приобретать изделие, произведенное в странах СНГ.

Им стоит отдавать предпочтение в первую очередь, поскольку к ним всегда можно найти детали, которые невозможно изготовить самостоятельно, к тому же обычно такие производства работают уже много лет и техника, которую они выпускают, надежна и проверенна многими покупателями.

Страницы

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

День добрый. Задумал модернизировать бытовую дробилку для зерна. Дополнительное отверстие и подавать кукурузные початки. . Как сделать подачу початка 1. Параллельно оси двигателя. В этом случае бъет первый нож, второй до 3 и 4 не стоит доводить початок. 2. Перпендикулярно оси двигателя. В этом случае бьют концы всех ножей в торец початка. Меня интересует в первую очередь не быстрое разрушение подшипников эл.двигателя. Кто делал? Скажите слово .

просила мужа сделать, он сказал что в домашних условиях это экономически не выгодно, проще отвезти на завод и подробить.

Здравствуйте. Посмотрите тему Как кукурузу от качарыжек отделять.

Где бы ты не был, ФЕРМЕР.RU всегда с тобой!

посмотрим обязательно, но вопрос видимо в том как смолоть вместе с початком.

Кто делал? Скажите слово .

Я купила такой агрегат готовый,сделан на совесть.Внутри не ножи,а молотки-2шт.,сделанные из квадрата. Из строя часто выходили сеточки.Но супруг сделал сам сетку из корпуса старой стиральной машины. ,так такой бак из нержавейки,вот из этого и высверлил сетку. Качаны перебивает отлично. Выглядит так. Справа в отверстие подаются качаны.Файлы:izobrazhenie_099_0.jpg

Кто делал? Скажите слово .

как называется сие чудо? И какие отзывы?

В БОРЬБЕ БОБРА С ОСЛОМ ПОБЕЖДАЕТ БОБРО .

А можно продемонстрировать дробленые початки — до какого состояния дробит?

Вы имеете право думать обо мне, как сочтете нужным. Я имею право, не соответствовать вашим представлениям. Избави Боже от друзей добро причиняющих,а врагам я сам выжить не дам.

а как молоточки внутри расположены можно фотку

Можно фото,тока не знаю когда разбирать будем,уж очень долго откручивать.Завтра попытаюсь наверное,заодно и сниму состояние дроблёных початков.

А можно продемонстрировать дробленые початки — до какого состояния дробит?

Просто класс :

а кочерыжка тоже перемалывается

так об этом и речь.

А можно продемонстрировать дробленые початки — до какого состояния дробит?

Предоставляю фото как и обещала. 1.молотки 2. зерно молотое с початками.

Я так предполагаю обороты на двигателе и в Вашей мелнице 3000 в минуту?

Да Николай,именно столько оборотов и есть.

внутри точно как Эликор только молоточки другие ,а сколько стоит он и как величают его ,спасибо за фотки

Агрегат без названия,Знакомый имеет цех по изготовлению всяких кормушек,бетономешалок и всякой прочей хрени. сделана из толстого прочного железа, мощный мотор,всё работает отменно,молотки молотят отлично. Стоил тогда 1700грв=ок.7000 руб.

внутри точно как Эликор только молоточки другие ,а сколько стоит он и как величают его ,спасибо за фотки

Агрегат без названия,модель делалась типа под заказ.Знакомый имеет цех по изготовлению всяких кормушек,бетономешалок и всякой прочей хрени. Посмотрел на образцы таких агрегатов и сделал мне из толстого прочного железа,поставил мощный мотор,всё работает отменно,молотки молотят отлично. Стоил тогда 1700грв=ок.7000 руб.

отлично изготовлено , а мотор от 220 вольт работает

Ага,от 220. Счас поставил на поток это изделие,цена уже 2400.

отлично изготовлено , а мотор от 220 вольт работает

Ага,от 220. Счас поставил на поток это изделие,цена уже 2400.

и еще вопрос а измельчитель сена они изготавливают

Пока нет. но обещал сделать для меня. уже пол года как. надо бы поторопить.

и еще вопрос а измельчитель сена они изготавливают

Пока нет. но обещал сделать для меня. уже пол года как. надо бы поторопить.

если обещал то сделает , в новом году будем ждать фотки на всеобщее обозрение .

Звонила. сказал,шо нету свободных людёв,шоб занялся моей просьбой.В цеху тока 4 человека работают,а сам хозяин вечно в разъездах,он то мне и обещает всё. не знаю дождусь ли. наверное куплю какой нить хлам пока,уж очень хоца солому и сено в муку перерабатывать.

Советы и рекомендации по изготовлению

В корпусе агрегата нужно предусмотреть заслонку, это не позволит разлетаться зерну по сторонам. Часто изготавливают механизмы с закрепленным лотком для неочищенных початков на корпусе. Снизу устанавливают люк для чистки устройства. Такая конструкция сбережет немало времени, пока одна партия очищается, вторая будет готова к переработке в лотке.

Электродвигатель используется в любой установке. После загрузки початков, запускается двигатель и раскручивает диск (у него должна быть скорость не менее 45 об/мин). Неочищенные початки под своим весом придавливаются, и их задевают зубья. Оторванное зерно пролетает в отверстия диска, после чего попадает в нижнюю часть агрегата. Там готовый продукт поступает в подготовленную емкость через желоб. Легкие, очищенные от зерна, початки начинают подниматься вверх. Когда зерно перестанет поступать, приходит время удалить отходы и засыпать в установку новую партию.

Перед началом работы подготовьте ее чертеж и хорошо подумайте, как вы будете крепить необходимые детали. Это позволит вам понять, что потребуется, и подготовить необходимые инструменты и крепления.

Отверстие для удаления переработанных початков удобно сделать так, чтобы можно было одеть на него мешок. Такое приспособление ускорит удаление очищенных початков и позволит не терять время на их сбор.

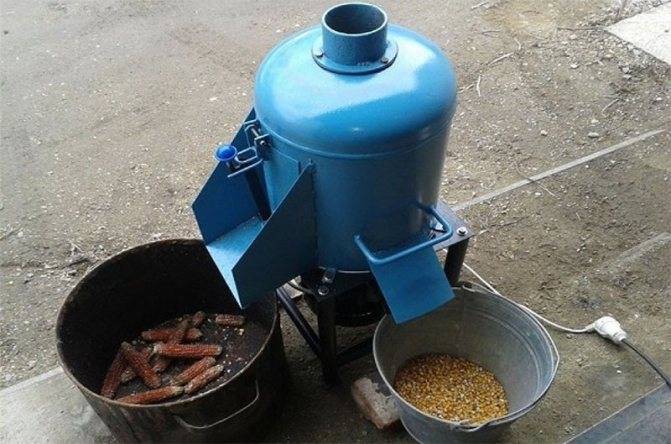

При использовании газового баллона в качестве корпуса, его нужно осторожно разрезать, так как в нем могут находится остатки газа. Его нужно правильно удалить для предотвращения случайного взрыва

Для удобства транспортировки лущилки, на нее устанавливают небольшие колесики.

Самодельная установка для очистки початков кукурузы для работы не требует больших затрат на материалы и много энергии для работы. Ее изготавливают за один день, нужно только использовать готовые чертежи, собрать материалы и желательно просмотреть видео по изготовлению устройства.

Если вы не имеете необходимого времени или не можете достать требуемые материалы, то можно просто купить уже готовое устройство. Любая лущилка для кукурузы, сбережет немало времени и сил.

Предыдущая
КукурузаПольза и вред кукурузы для организма человека
Следующая
КукурузаЛучшие сорта и гибриды сладкой кукурузы – правила выращивания и ухода

Принцип работы

Устройство и принципы работы очистителя кукурузы несложны. Такие агрегаты представляют собой небольшой полый цилиндр, в одной стороне которого устанавливается двигательное устройство — зачастую электродвигатель с установленным валом. К валу подсоединяются лущильный диск, он представляет собой систему из небольших округлых зубьев, высотой 6–8 мм. Поверхность диска имеет множество небольших отверстий диаметром до 10 мм.

Во время работы лущилки двигатель приводит в работу очистительный диск, находящийся на дне барабана. После загрузки початков в барабан, вращаясь, диск отрывает зерно от их поверхности. Далее зерно попадает на поверхность диска, после чего через многочисленные отверстия выводится наружу, в сборный контейнер. Под действием силы тяжести и центробежного воздействия, неочищенные плоды (более тяжёлые) оседают на дно барабана, а лёгкие выталкиваются вверх. Таким образом, проходит равномерное очищение початков от зерна.

Видео: Технология работы лущилки для кукурузы

Существует и иная конструкция чистилки, это так называемые безбарабанные устройства. При их изготовлении двигатель закрепляется к мощной опоре, после чего к валу прикрепляется удлинённый полый цилиндр с зубьями загнутыми внутрь. Конструкция укрывается защитным кожухом с выводящим жёлобом, по которому зёрна скатываются наружу. В таком случае очистка каждого плода проходит поочерёдно, каждую сторону плода нужно равномерно выдерживать под воздействием зубцов. Далее зерно выводится вниз, а початок при этом остаётся в руках.

Общее описание

Прибор повторяет действия рук огородника при очистке кочанов кукурузы от зерен. Но отделение происходит при трении початков кукурузы о выступающие зубцы барабана лущилки. Зернышки должны в процессе операции выходить очищенные в проделанные отверстия.

Изготовление инструмента предполагает наличие навыков токаря-фрезеровщика. Потребуются несложные расчеты для составления чертежа. Материалы огородники используют подручные: корпуса и моторы от стиральных машинок, распиленные газовые баллоны. Главное условие — надежность и эффективность прибора.

Кукурузолущилка своими руками облегчит труд огородника и сэкономит средства для покупки дорогого агрегата. При конструировании будут учтены все требования. Чертежами и расчетами можно поделиться с соседями и друзьями.

Лущилка кукурузы: описание, принцип работы, как сделать своими руками

Сбор осеннего урожая всегда заканчивается его тщательной подготовкой к длительной зиме

Особенно остро этот вопрос стоит для фермеров, акцентирующих внимание на выращивании кукурузы, так как початок хранится не долго

Именно поэтому большинство прибегает к разнообразным способам очистки зерна от основания, одним из которых является автоматическая кукурузная лущилка.

Из статьи вы узнаете, как недорого сделать теребилку для кукурузы собственными руками из подручных материалов.

Пошаговая инструкция изготовления

Чтобы соорудить простейший агрегат для очистки зёрен кукурузы, необходимо:

Создать прочную опору для конструкции (это может быть крепкий стол, старая основа от какого-либо прибора). Стальную подставку можно сварить из металлических уголков либо профильной трубы (высота 80–100 мм).
Закрепить на опоре электродвигатель при помощи болтового соединения, для этого в опоре, согласно крепёжных отверстий, просверлить соответствующие сквозные полости. Заменить болтовое соединение можно цельным сварным швом.
Присоединить болтами к опоре пусковой механизм двигателя (кнопка включения), а затем подсоединить к двигателю. К обратной стороне должен быть прикреплён шнур с вилкой.
Установить на вал двигателя рабочую часть. Представляет собой стальную трубу диаметром 5 см, длиной в 20 см и толщиной 2 мм. На одном краю нарезаются параллельные зубцы, слегка загнутые вовнутрь, а на противоположном крепится переходник с болтовым крепежом, для прикрепления к валу.
Прикрепить к конструкции защитный металлический кожух, его нижняя часть должна содержать жёлоб для вывода зерна, боковая — отверстие для подачи зерна. Наиболее подходящей альтернативой кожуха может служить выводной канал старой вентиляционной системы.

Собрать устройство можно за несколько часов, в дальнейшем после смены зубьев на острую резку из него можно сконструировать измельчитель стеблей кукурузы и прочих растений, для приготовления свежих кормов, а также заготовки на силос.

Важно! Рабочая часть обязательно должна иметь широкие продольные отверстия, иначе зерно в ней во время работы будет постепенно скапливаться, что утруждает чистку в разы. Можно создать дробилку и более эстетичного вида, для этого потребуется обзавестись старой стиральной машиной. Можно создать дробилку и более эстетичного вида, для этого потребуется обзавестись старой стиральной машиной

Можно создать дробилку и более эстетичного вида, для этого потребуется обзавестись старой стиральной машиной.

Лучше всего для переоборудования подходят модели с вертикальной загрузкой, по типу стиральной машины «Аурика».

: Лущилка для кукурузы из стиральной машины

Основные этапы изготовления этой лущилки такие:

Создайте прочную опору, для этого можно воспользоваться небольшим стальным столом либо сварить треногу из металлических прутьев.
Установите наверху опоры неглубокую ёмкость с высотой бортов не менее 5 см, она будет служить сборным контейнером.
Проделайте в дне сборной ёмкости отверстие, на 1 см шире, нежели толщина вала.
Закрепите к нижней части опоры двигатель так, чтобы вал был продет через дно сборного контейнера вверх.
Обрежьте на барабане от стиральной машинки дно, и прикрепите к нему небольшие ножки болтами либо сварным швом.
Закрепите барабан над валом, ровно по центру, ножки при этом должны упираться в дно сборной ёмкости.
Установите на вал чистящий диск, его диаметр должен быть на 1–2 см уже, нежели размеры барабана. Ним может служить крышка от кастрюли с многочисленными отверстиями до 10 мм в диаметре и приваренными небольшими зубьями высотой до 8 мм.
Из остатков дна барабана смонтируйте крышку, крепят её при помощи завесов болтовым либо сварным соединением.
Прикрутите к опоре пусковой механизм (выключатель) и подсоедините его к двигателю, обратная часть должна быть прикреплена к кабелю с вилкой.

Важно! Для конструкции устройства следует выбирать двигатель, обеспечивающий крутящийся момент лущильного диска не более 50 об./минуту, иначе зёрна будут повреждены, что приводит их в непригодность для длительного сбережения. Лущилка кукурузы — одно из наиболее важных и востребованных устройств для современного фермера. Лущилка кукурузы — одно из наиболее важных и востребованных устройств для современного фермера

Лущилка кукурузы — одно из наиболее важных и востребованных устройств для современного фермера.

На рынке существует множество агрегатов этого вида, как промышленные, так и домашнего типа, однако изготовить его можно и собственноручно, из подручных средств.

Для этого потребуется небольшой набор инструментов, а также запчасти от старой техники, в том числе можно воспользоваться и старой стиральной машиной.

Принцип работы дробилки из мясорубки

Отмечу, что принцип работы практически всех зернодробилок идентичен и чем-то схож с работой самой простой кофемолки на кухне, разве что в масштабах переработки зерна, намного больше.

Изготовленный самостоятельно агрегат будет включаться в обычную электрическую сеть 220 В, которое будет подаваться на электродвигатель.
В специальный резервуар расположенный сверху мясорубки всыпается необходимое для измельчения зерно для дальнейшей переработки.
Затем сырье попадает в дробильную камеру, где посредством специального ножа осуществляется процесс переработки зерна.
Измельченное до готовности зерно через соответствующие отверстия в мясорубке поступают в емкость – это может быть ведро, кастрюля, глубокая чашка или что-то подобное.

Основным узлом дробилки является электродвигатель, который можно использовать средней мощности со средней скоростью вращения. Измельченное зерно посредством дробилки из мясорубки можно использовать, к примеру, в мешанках для кроликов, комбикорма для свиней, цыплят, утят, ну или для приманок на рыбалку. В этой дробилке можно молоть практически что угодно, даже семечки и сухой хлеб.
