МАЗ-504В с полуприцепом МАЗ-5205 (Наш Автопром). Фото
Очередной МАЗ 500-го семейства от Нашего Автопрома. На этот раз седельный тягач с недавно появившимся тентованным полуприцепом МАЗ-5205. Цветовое сочетание более-менее подходящее и вполне жизненное.
От себя добавил гос. номера и водилу для фото. Достоинства и недостатки 500-х МАЗов от НАП уже много раз обсуждались, поэтому не стану их перечислять.
Тент полуприцепа — съемный. Фонари, в отличии от тягача, просто окрашенный пластик.
У моего экземпляра есть необычный косяк на кабине: китайцы зачем-то решили сделать отверстие над правой фарой. Совместные фото с журнальной копейкой. Прилепил на нее номера, но передний в процессе съемки отвалился. Заметил только потом. Ну и фото в естественных цветах.
Конечно не везде удалось подобрать правильные пропорции с электричками на заднем плане, да и советских зеленых поездов уже практически не встретишь, но некоторые фото вроде ничего. Tags: 1:43, грузовики, маз, наш автопром, прицепы vladslav82.livejournal.com
Технические характеристики автомобиля МАЗ-500
Габаритные и весовые характеристики базового МАЗ-500
- Грузоподъёмность: 7500 кг, прицеп общей массой 12000 кг;
- Длина: 7,140 м; Ширина: 2,5 м; Высота (по крыше кабины): 2,650 м;
- Клиренс (дорожный просвет под передней осью, и под картером задней оси): 290 мм;
- Колёсная база: 3,850 м;
- Колея задняя: 1,865 м; передняя: 1,970 м;
- Масса: 6,5 тонн (собственная снаряжённая); 14,825 тонн (полная загруженная);
- Собственная нагрузка на переднюю ось: 3,350 тонн; на заднюю ось: 3,40 тонн;
- Нагрузка полностью загруженного автомобиля на переднюю ось: 4,565 тонн; на заднюю ось: 9,360 тонн.
- Размеры грузовой платформы — 4,860/2,480/0,670 м;
- Объём кузова (без дополнительных бортов) – 8,05 м3;
- Минимальный радиус разворота – 9,5 м;
- Угол свеса передний – 28 градусов, задний – 26 градусов;
- Ёмкость топливного бака – 200 литров.
Двигатель МАЗ-500
Для новой модели грузового автомобиля был заранее готов и определён такой же новый двигатель – ЯМЗ-236, разработанный ярославскими инженерами на рубеже 50-х и 60-х годов ХХ века, в рамках взятого курса на «дизелизацию» тяжёлого грузового транспорта в СССР.
ЯМЗ-236 представляет собой V-образный 4-х тактный шестицилиндровый дизельный двигатель. Рабочий объём данного силового агрегата – 11,15 литров; номинальная мощность – 180 лошадиных сил, при 2100 об/мин. Диаметр цилиндра: 130 мм; ход поршня: 140 мм; степень сжатия – 17,5. Максимальный крутящий момент составляет от 667 до 1275 Н-м, при 1200-1500 об/мин.
Ходовая часть, механизмы управления
Рама на МАЗ-500 клёпаная из штампованных деталей. Подвеска автомобиля представляет собой четыре продольные полуэллиптические передние и задние рессоры, установлены передними концами на пальцах в кронштейнах рамы, задними концами — на скользящих опорах.
На задней подвеске есть две дополнительные продольные полуэллиптические рессоры. Амортизаторы установлены гидравлические, телескопического типа, двойного действия. Передняя балка кованая, двутаврового сечения.
Колёса бездисковой конструкции, с бортовыми и замочными кольцами. Шины (спереди односкатные, сзади двускатные) установлены низкого давления, размером 11,00 –20, с 14-ю слоями корда. Рулевой механизм следующей конструкции: винт, гайка-рейка с перекатывающимися шариками, сектор; оснащён гидравлическим усилителем. Максимальный угол поворота передних колёс составляет 38 градусов.
Ножной тормоз колодочный, на все колёса. Привод ножного тормоза пневматический, тормозные камеры с резиновыми диафрагмами. Ручной тормоз центральный, колодочного типа, расположен на фланце ведущей шестерни заднего моста. Моторный тормоз – компрессионный с вращающейся заслонкой в выхлопной системе. Воздушный компрессор – двухцилиндровый, с жидкостным охлаждением головки.
Трансмиссия, электрооборудование МАЗ-500
Автомобили МАЗ-500 комплектовались механической 5-ступенчатой коробкой передач с синхронизаторами на четырёх высших передачах, а также гидроусилителем руля.
Передаточные отношения:1я передача: 5,26; 2я передача: 2,90; 3я передача: 1,52; 4я передача: 1,00; 5я передача: 0,66. Задняя передача – 5,48.
Главная передача ведущих мостов – двойная с планетарными редукторами в ступицах колёс, общее передаточное число заднего моста –7,24.
Карданный вал на МАЗ-500 открытого типа, средняя часть вала трубчатая. Шарниры с игольчатыми подшипниками. Главная передача представляет собой пару конических шестерён со спиральным зубом. Колёсная передача — цилиндрические прямозубые шестерни (центральная, три сателлита и коронная шестерня внутреннего зацепления).
Дифференциал — конический, с четырьмя сателлитами. Полуоси — полностью разгруженные. Картер заднего моста — литой, из стали, с запрессованными трубчатыми кожухами.
В состав электрооборудования грузовиков МАЗ-500 входят две аккумуляторные батареи типа 6ТСТ-165ЭМС; генератор переменного тока Г-271, работающий совместно с реле-регулятором РР-127; стартер типа СТ-103, 24 В, 9,5 л. с., с электромагнитным механизмом включения.
Описание МАЗ-5549, фото
Технические характеристики МАЗ 5549 не подвергались улучшению с 1977 года. Единственное, что было доработано – фары переместились с кабины на передний бампер в соответствии с требованиями безопасности. В остальном конструкция осталась без изменений.
Модель 5549 представляет собой двухосный самосвал с бортовым кузовом с задней разгрузкой. Кабина – трёхместная, без места для отдыха. На фото МАЗ 5549 хорошо видны двойное лобовое стекло, заглушки на месте фар на кабине и другие признаки того, что дизайн не менялся с доперестроечных времён. То же касается и конструкции. Уровень комфортности для водителя можно с натяжкой назвать базовым: водительское кресло установлено на рессорах, что несколько снижает тряску, а руль снабжён гидроусилителем. Зато само рулевое колесо тонкое и расположено строго горизонтально, что увеличивает нагрузку на руки при многочасовой работе. Пассажирское сиденье жёстко крепится к полу, что заставляет прочувствовать все неровности дороги.
Грузовой автомобиль МАЗ-5549
Несмотря на то что автомобиль был предназначен для перевозки сыпучих материалов, его проходимость оставляет желать лучшего
Трогаться следует с особой осторожностью, чтобы избежать пробуксовки (без нагрузки – со второй передачи). Грузовик легко застревает в грязи, мокром песке, может забуксовать даже на мокрой траве
Прочная рама, способная выдерживать перегрузки, оказалась требовательна к процедуре разгрузки: опорожнять кузов необходимо только на ровной площадке, иначе в раме быстро появляются трещины и разрывы.
Тем не менее, компактные грузовики пользовались высоким и устойчивым спросом на городских строительных площадках. Со своей основной задачей – перевозить грузы – 5549 справлялся идеально. Песок, щебень, строительный мусор, древесина – на МАЗах возили всё. Лимит в 8 тонн соблюдали редко – на самосвалах даже увеличивали борта, чтобы можно было грузить больше. Ещё одно бесспорное достоинство – маневренность. Максимальный угол поворота передних колёс составляет 38 градусов, что позволяло лавировать по загруженной стройплощадке и подвозить грузы точно в отведённое место.
Кабина МАЗ-5440: конструкция и дизайн
Первое, что сразу же привлекает внимание при взгляде на модели из семейства МАЗ-5440 – это нетипичная для отечественных грузовиков внешность. Конструкторы и дизайнеры уделили серьезное внимание и техническому оснащению, и комфорту, и эстетической составляющей автомобилей
Особенно эффектно смотрятся машины последних поколений. В их внешнем виде уже нет и намека на их советское прошлое – они превратились в настоящих заграничных «франтов».
МАЗ-5440 последнего поколения.
радиатора, внушительное панорамное лобовое стекло, огромные зеркала заднего вида, выразительная оптика на мощном обтекаемом бампере – все это складывается в единый образ современного грузового автомобиля, который вполне может конкурировать с западными аналогами.
Плавные формы кабины позволили существенно повысить аэродинамические свойства грузовика и, как следствие, сделать его более быстрым и экономичным. Для снижения общей массы автомобиля в конструкции кабины были использованы высокопрочные пластиковые элементы.
Для надежной антикоррозионной защиты металлических элементов кабины и шасси была задействована особая технология окраски.
Интерьер и эргономика
Позаботились конструкторы и о создании максимально комфортных условий для водителей во время дальних поездок. В просторном салоне автомобиля вполне достаточно места и для работы, и для отдыха. Водительское пневмосиденье имеет множество дополнительных функций, обеспечивающих возможность подстройки его высоты и положения под любую комплекцию и рост.

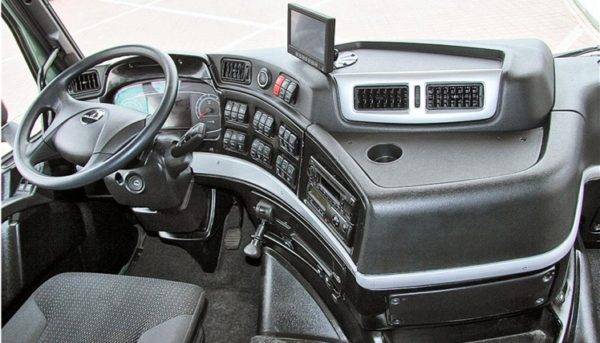

В кабине МАЗ-5440 А5.
Помимо водительского, предусмотрено еще кресло для пассажира, а также одна или две (в зависимости от конкретной модификации автомобиля) удобных спальных полки. Под нижней полкой имеется приличное пространство, в котором можно разместить, к примеру, небольшой холодильник, обогреватель или багаж. Помимо этого, кабина оборудована несколькими отделениями для одежды.
Модернизированная панель управления напоминает пульт космического корабля. Однако, несмотря на огромное количество современных датчиков и кнопок, найти нужную функцию не составляет труда, так как и сама форма панели, и расположение клавиш на ней настолько продуманы и эргономичны, что вряд ли растеряется даже человек, никогда не сидевший за рулем нового МАЗ-5440.
Была улучшена и рулевая система, а также установлены электростеклоподъемники. Дополнительные удобства обеспечивают бортовой компьютер, аудиосистема, система автоконтроля климата и тахограф.
Кабину оборудовали пневматической (в некоторых моделях – пружинной) подвеской, что значительно повысило комфорт при передвижении по плохим дорогам.
В кабине МАЗ-5440 М9.
Чтобы внутреннее оснащение автомобиля максимально приблизить к европейским стандартам, белорусские разработчики использовали технологии и комплектующие западных производителей. Так, к примеру, электроника, установленная в машине, выпущена немецкой компанией Wabco.
Опционально предусмотрена установка электронной противобуксовочной системы (ARS) и независимого отопителя кабины.
Дополнительная информация МАЗ 504A
В 1970 г. произошла модернизация автомобиля. МАЗ-504А применялся для бортовых и самосвальных полуприцепов.
ХОДОВАЯ ЧАСТЬ Рама – Клепаная из штампованных деталей
Буксирный прибор – Буксирная вилка
Подвеска автомобиля – Четыре продольные полуэллиптические передние и задние рессоры, установлены передними концами на пальцах в кронштейнах рамы, задними концами – на скользящих опорах. На задней подвеске две дополнительные продольные полуэллиптические рессоры
Амортизаторы – Гидравлические, телескопического типа, двойного действия Передняя балка – Кованая, двутаврового сечения
Установка передних колес: угол развала колес в градусах 1 поперечный наклон шкворня в градусах 8 продольный наклон шкворня в градусах 2,5 схождение колес (по торцам тормозных барабанов) в мм 3 – 5
Колеса – Бездисковые, с бортовыми и замочными кольцами Шины – Низкого давления, размером 11,00 – 20* с 14 слоями корда. Передние – односкатные, задние – двухскатные
Давление воздуха в шинах 11,00—20 в кГ/см2: передних колес 4,8 задних колес 6,5
Давление воздуха в шинах 12,00—20 в кГ/см2: передних колес 4,3 задних колес 5,5
ДВИГАТЕЛЬ Модель двигателя ЯМЗ-236 Тип двигателя Четырехтактный, с воспламенением от сжатия Число цилиндров 6 Расположение цилиндров V-образное, с углом развала 90° Порядок работы цилиндров 1 – 4 – 2 – 5 – 3 – 6 Диаметр цилиндров в мм 130 Ход поршня в мм 140 Рабочий объем цилиндров в л 11,15 Степень сжатия 16,5 Номинальная мощность в л. с 180 Номинальная скорость в об/мин 2100 Максимальный крутящий момент в кГ-м 68 Скорость вращения при максимальном крутящем моменте в об/мин 1500, не более Минимальная скорость холостого хода в об/мин 450 – 550 Максимальная скорость холостого хода под воздействием регулятора в об/мин 2225 – 2275 Минимальный удельный расход топлива по скоростной характеристике в г/л. с. ч 167+5% Способ смесеобразования – Непосредственный впрыск Камера сгорания – Нераздельного типа в поршне
Габаритные размеры в мм: длина 5630 ширина 2500 высота (без груза) 2650 Наибольшая скорость при полной нагрузке на горизонтальном участке прямой дороги в км/ч 85 Путь торможения автомобиля (с полной нагрузкой без прицепа), движущегося со скоростью 40 км/ч на горизонтальном участке сухой дороги с твердым покрытием, не должен превышать, в м 21
Маз Боксер Или маз 504
Устройство
Устройство автомобиля МАЗ 504 было практически идентичным всей 500 серии.
Дизель, о котором речь шла ранее, обладал водной системой охлаждения (закрытого типа), смешанной подсистемой смазки, раздельной топливной аппаратурой и контрольным расходом топлива в 32 литра на 100 км.
Трансмиссия устанавливалась полностью механическая, с 5 скоростной коробкой переключения передач и фрикционным сухим сцеплением ( из 2-х дисков). Главная передача из двух шестерен конусообразной формы и одного спиралевидного зуба.
На тягаче МАЗ 504 был установлен ножной (пневматический, колодочного типа, полноприводный) тормоз и стояночный (центрально-расположенный, также колодочного типа).
Ходовая часть состояла из клепанной рамы, буксирного устройства (типа «вилка»), рессорной подвески, телескопических амортизаторов с гидроприводом, кованой фронтальной балки и бездисковых колес.
Передние односкатные и задние двускатные шины имели размерность 11,00 — 20*14.
В транспортном положении кабина крепилась надежным запорным механизмом.
Первоначально многих инженеров заботил вопрос — не будет ли замок, удерживающий кабину от опрокидывания, открываться на кочках? Доходило до жесткой критики и откровенного порицания главного инженера завода — Высоцкого М.С.
Однако испытания доказали способность запорных механизмов обеспечивать стопроцентный фиксаж кабины даже в аварийных ситуациях. Зато отсутствие капота значительно уменьшило общий вес автомобиля, снизило нагрузку на переднюю ось, что позволило увеличить общую грузоподъемность машин.
Внутри кабины располагались регулируемое водительское сиденье, двухместное пассажирское кресло, спальная полка, ящики для вещей и инструментов, отопитель и вентилятор. Освещалась кабина верхним плафоном и лампочками подсветки приборов.
Платформа также была сварной, так называемого универсального типа с механически открывающимся и закрывающимся задним бортиком. Сцепное седельное устройство из 2 шарниров, с блокируемым автозамком.
Первая модификация базового тягача была выпущена в том же 1965 году и получила индекс 504Б. Это был автомобиль предназначенный для работы с полуприцепом самосвального типа. Технические характеристики МАЗ 504 Б ничем не отличались от основной версии, за исключением подъемного устройства платформы.
Подъем грузовой площадки осуществлялся с помощью встроенной гидравлческой системы, состоящего из одного телескопического цилиндра, непосредственно действия на поднимаемую поверхность, и шестеренного гидронасоса, прикрепленного к кромке коробки отбора мощности.
Находясь в кабине, водитель приводил в действие пневмопривод, который в свою очередь воздействовал на коробку ОМ и главный клапан, платформа МАЗа поднималась (максимально на 55 градусов), при необходимости можно было дополнительно встряхнуть платформу с помощью спец.клапана.
После разгрузки через задний борт, водитель вновь приводил в действие пневмосистему, и платформа возвращалась в исходное положение.
В целом получившийся тягач был не плох, он занял достойное место в своей нише — транспортировке грузов на небольшие и средние расстояния, но идеал был еще далеко. Условия работы на МАЗ 504 не шли ни в какое сравнение с седельниками иностранного производства.
Требовалось увеличить грузоподъемность, повысить комфортабельность, снизить колебания кабины и вибрации.
К счастью, общий успех автомобилей 500-й серии сподвиг конструкторов завода на очередную модернизацию по девизом: «больше, надежнее, долговечнее». Начиная с 1968 г. завод начинает подготовку к обновлению 500-й серии, начались закупки новых режущих станков, металлического оборудования для штамповки усовершенствованных деталей МАЗ, покупались и осваивались передовые технологии производства.
Экстерьер кабины
Кабина нынешнего седельного тягача МАЗ 6422 отличается от ранних версий. Изменения коснулись внешности машины, решётки и переднего освещения. Кабина выглядит монолитом. Ушли в прошлое гладкие и выступающие формы, популярные в середине прошлого века. Модернизировано лобовое стекло тягача. Классический, раздвоенный вариант стекла, сменился безопасным обзорным.
Нелепо смотревшийся ранее бампер заменили конструкцией с модернизированными фарами. На крыше седельного тягача теперь возвышается споллер улучшенной конструкции.
Устройство кабины
Кабина МАЗа 6422 претерпела такие изменения:
- Установлен травмобезопасный руль.
- Кресло теперь регулируется по высоте и наклону.
- Для сменщиков зона отдыха оборудована двумя спальниками.
- Рычаги управления находятся в пределах досягаемости, что снижает утомляемость во время движения.
Дополнительная информация МАЗ 504A
В 1970 г. произошла модернизация автомобиля. МАЗ-504А применялся для бортовых и самосвальных полуприцепов.
ХОДОВАЯ ЧАСТЬРама – Клепаная из штампованных деталей
Буксирный прибор – Буксирная вилка
Подвеска автомобиля – Четыре продольные полуэллиптические передние и задние рессоры, установлены передними концами на пальцах в кронштейнах рамы, задними концами – на скользящих опорах. На задней подвеске две дополнительные продольные полуэллиптические рессоры
Амортизаторы – Гидравлические, телескопического типа, двойного действияПередняя балка – Кованая, двутаврового сечения
Установка передних колес:угол развала колес в градусах 1поперечный наклон шкворня в градусах 8продольный наклон шкворня в градусах 2,5схождение колес (по торцам тормозных барабанов) в мм 3 – 5
Колеса – Бездисковые, с бортовыми и замочными кольцамиШины – Низкого давления, размером 11,00 – 20* с 14 слоями корда. Передние – односкатные, задние – двухскатные
Давление воздуха в шинах 11,00—20 в кГ/см2:передних колес 4,8задних колес 6,5
Давление воздуха в шинах 12,00—20 в кГ/см2:передних колес 4,3задних колес 5,5
ДВИГАТЕЛЬМодель двигателя ЯМЗ-236Тип двигателя Четырехтактный, с воспламенением от сжатияЧисло цилиндров 6Расположение цилиндров V-образное, с углом развала 90°Порядок работы цилиндров 1 – 4 – 2 – 5 – 3 – 6Диаметр цилиндров в мм 130Ход поршня в мм 140Рабочий объем цилиндров в л 11,15Степень сжатия 16,5Номинальная мощность в л. с 180Номинальная скорость в об/мин 2100Максимальный крутящий момент в кГ-м 68Скорость вращения при максимальном крутящем моменте в об/мин 1500, не болееМинимальная скорость холостого хода в об/мин 450 – 550Максимальная скорость холостого хода под воздействием регулятора в об/мин 2225 – 2275Минимальный удельный расход топлива по скоростной характеристике в г/л. с. ч 167+5%Способ смесеобразования – Непосредственный впрыскКамера сгорания – Нераздельного типа в поршне
Габаритные размеры в мм:длина 5630ширина 2500высота (без груза) 2650Наибольшая скорость при полной нагрузке на горизонтальном участке прямой дороги в км/ч 85Путь торможения автомобиля (с полной нагрузкой без прицепа), движущегося со скоростью 40 км/ч на горизонтальном участке сухой дороги с твердым покрытием, не должен превышать, в м 21
Маз Боксер Или маз 504
Модификации
В 1970 году были завершены опытные работы, и начался запуск серийного производства улучшенной версии 504А. С точки зрения внешнего дизайна новинку можно было отличить по иной форме решетки радиатора. Большинство изменений пришлось на внутреннее пространство и доработки технической части:
- Во-первых, это 240-сильный турбированный двигатель, способный повысить тяговую мощность до 20 тонн. Колесная база стала меньше на 20 сантиметров. Также произошло удлинение рессоров. Да и ход грузового автомобиля стал плавным и предсказуемым;
- Во-вторых, в кабине есть обеденный столик, солнцезащитные козырьки. Также здесь появились шторы, которые занавешивают окна. Обшивка была заменена на более мягкую (появилась хотя бы небольшая шумоизоляция).
Даже несмотря на, казалось бы, существенные изменения, по качеству и комфорту МАЗ 504А не мог вести конкуренцию с зарубежными седельниками. Из-за этого впоследствии от Минских тягачей отказались в пользу иномарок.
Кроме серийных модификаций, выпускались еще три версии:
- 508Г (тягач с полным приводом);
- 515 (колесная база 6х4 и подкатной осью);
- 520 (колесная база 6х2 и балансирной задней тележкой).
Все эти модификации проходили испытания, но до серийного выпуска не дошли, кроме версии 508В, которая успешно использовалась в качестве лесовоза за счет наличия понижающей передачи с раздаточным редуктором.
В 1977 году 504-я модель снова подверглась некоторым изменениям. Была переделана решетка радиатора, улучшилась вентиляция моторного отсека, появились двухконтурные тормоза и новые указатели поворота.
Модель получила серийный номер 5429. Окончательно история МАЗ 504 завершилась в начале 90-х. В это время МАЗ 5429 перестали выпускать даже небольшими партиями. Официально тягач перестал сходить с конвейера еще в 1982 году.
Продажа
Продажу МАЗ-6430 B9-1420 и B9-1470 в Москве и регионах России осуществляют официальные дилеры завода изготовителя. На цену MAZ влияют технические характеристики, комплектация и индивидуальное дооснащение конкретного экземпляра. Вы можете ознакомиться с ассортиментом товаров и описанием их характеристик на сайте. Обзор всех модификаций представлен в нашем каталоге. Если Вы хотите увеличить изображение, нажмите на фото интересующей Вас модели. Узнать подробнее об условиях продажи МАЗ-6430 и других грузовиков в Москве Вы можете, обратившись к официальным дилерам завода изготовителя. Они помогут выбрать и купить автомобиль подходящей комплектации.
Технические характеристики
Итак, рассмотрим технические характеристики МАЗ-515. В качестве силового агрегата для данного грузовика использовался дизельный двигатель от Ярославского моторного завода. Ним стал агрегат ЯМЗ-238Н. Что это за мотор? Это V-образный, восьмицилиндровый двигатель с рабочим объемом в 14860 кубических сантиметров. Диаметр цилиндра составляет 130 миллиметров. А ход поршня – 140 миллиметров. Номинальная мощность ярославского мотора – 300 лошадиных сил или 220,5 кВт. Крутящий момент – 1088 Нм при полутора тысячах оборотов в минуту. При этом минимальная частота вращения коленчатого вала – 550 оборотов в минуту на холостом ходу. Максимальная частота – 2275 оборотов.
Несмотря на свою массу, машина способна разгоняться до 85 километров в час. При этом расход топлива составляет 30 литров на 100 километров. Конечно, этот показатель мог отличаться в реальных условиях, однако он был все равно меньше, нежели у КамАЗа, который был выпущен немного позже.
Кабина
На МАЗ-504 устанавливалась цельнометаллическая кабина без капота, но с двумя дверями. Она устанавливалась над двигателем. Для проведения технического обслуживания кабина откидывалась на угол до 45 градусов. Фиксировалась кабина надежными замковыми механизмами, которые не давали кабине опрокинуться даже во время аварии.
Кабина вмещала водителя и двоих пассажиров. Водительское сиденье имело несколько регулировок положения. Для отдыха имелось спальное место. Для удобного хранения вещей и инструментов предусмотрены специальные ящики.
Из дополнительных опций имелись отопление и вентиляция. Приборы на панели подсвечивались. Для освещения кабины предусмотрен верхний плафон.
Производство модели МАЗ-504 закончилось в 1970 году, когда ей на смену пришла усовершенствованная версия МАЗ-504А.
