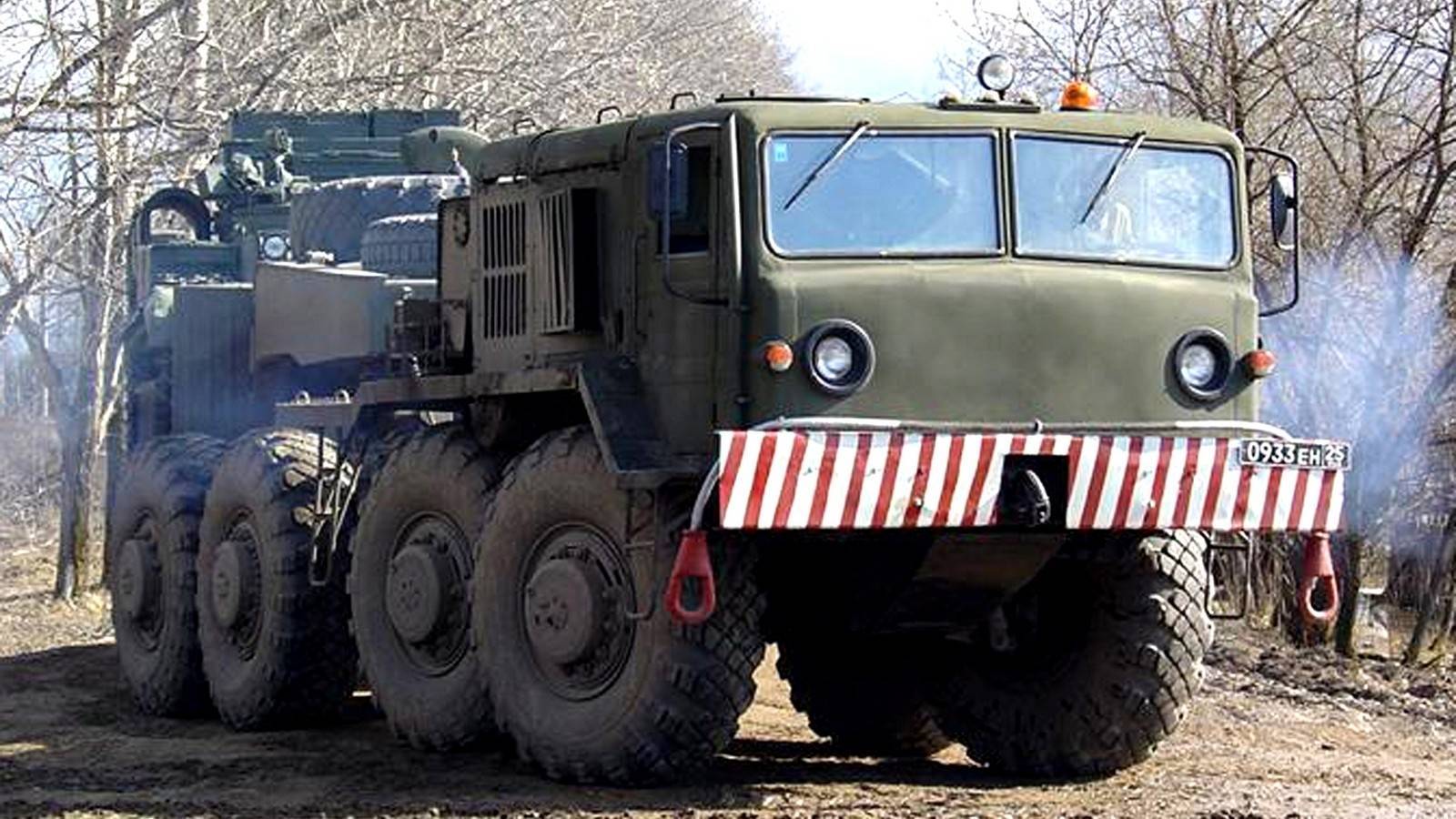

Четырехосный седельный военный тягач МАЗ-537 производства Минского автомобильного завода

На чем ездит “Щит Родины”

Изначально все шасси минских автомобилестроителей “выстраивалось” вокруг ракеты – конструкторы внимательно прислушивались к требованиям военных и учитывали их в максимальной степени. Яркий пример – легенда отечественных Вооруженных Сил шасси 543-й серии. В 1961-м для запуска ОТР “Темп” по заказу военных был создан МАЗ-543, с той поры после неоднократных модернизаций эта проверенная временем модель не сходит с конвейера. И судя по всему, еще долго будет выпускаться, настолько удачной оказалась конструкция. На базе этого шасси выпускались даже автопоезда.

Первым четырехосным автомобилем с колесной формулой 8х8 стал МАЗ-535 грузоподъемностью до 10 тонн. Минские конструкторы совершили революцию в автомобилестроении. На машине появились гидромеханическая трансмиссия, полуавтоматическое переключение передач без разрыва мощности, торсионная независимая подвеска, централизованная накачка шин, семь дифференциалов в системе силового привода и многое другое, чему не было аналогов в мире.

В кинохронике конца 50-х – начала 60-х годов можно увидеть, как минские МАЗы в парадном строю везли макеты грозных советских ракет по Красной площади.

К созданию специального колесного шасси МЗКТ-7930 с формулой 8х8 (ОКР “Астролог”) минчане приступили в 1989 году после утверждения техзадания Министерством обороны СССР. Шасси с единой трехместной кабиной и улучшенной эргономикой должно было заменить спецавтомобиль МАЗ-543. Новинку тестировали на ракетном полигоне Капустин Яр, испытательных трассах военного НИИ автотехники, на дорогах общего пользования. После того как образец пробежал 30 тысяч километров, его испытали в климатической камере при минус 60 градусах, а затем “продули” в аэродинамической трубе, чтобы оценить стойкость машины к ударной волне.

После окончания проверочного цикла гос­комиссия рекомендовала шасси к принятию на вооружение и серийному выпуску. Сегодня это семейство автомобильных тягловых средств пользуется у ракетчиков особым уважением.

На их базе размещаются ОТРК “Искандер”, БРК “Бал” и “Бастион”, БРК Club-М, РСЗО “Ураган-1М” и “Полонез”, береговой комплекс разведки надводной и воздушной обстановки “Монолит-Б”, антенные посты ЗРК С-400 “Триумф”, тяжелый механизированный мост ТММ-6. В белорусскую армию поступает на вооружение ракетный комплекс “Полонез” на этой же колесной базе с 500-сильным мотором ЯМЗ.

Опытный образец специального колесного шасси создали в 1990 году, а в серию изделие белорусских автомобилестроителей пошло восемь лет спустя. На вооружение Российской армии шасси поступило в 2003-м. В 2016 году отпраздновали знаковое событие – с конвейера сошло тысячное изделие.

В конце 80-х на вооружение РВСН СССР поступили ракетные комплексы “Тополь”, которые ставились на шасси МЗКТ-7917 (семиосное).

Выпускались также восьмиосные 80-тонные шасси МАЗ-7922 “Зубр” и МАЗ-7923 “Бизон”, оборудованные электромеханической трансмиссией и 800-сильным мотором ЯМЗ, причем полные технические характеристики этих махин до сей поры широкой публике неизвестны. Снаряженная масса такого тягача – 44 тонны, и груз он везет достойный – 80 тонн.

Конструкция

В основе конструкции тягача лежит рама, изготовленная из штампованных и сварных элементов. Детали соединены между собой заклепками и сварными точками. Боковая часть состоит из лонжеронов и элементов с Z-образным сечением, изготовленных из стального листа. Спереди и сзади имеются буксировочные приборы, оснащенные пружинными демпферами.

Военный МАЗ оснащен 12-цилиндровым 525-сильным дизелем Д-12А с системой жидкостного охлаждения. Мотор оснащен 2 рядами цилиндров, установленными под углом 60°. Аналогичный двигатель применялся на вездеходах Ураган. Особенностью конструкции является применение 2 впускных и 2 выпускных клапанов на цилиндр. Привод механизма газораспределения, установленного в головках блока, выполняется валами и шестернями.

Запас топлива расположен в 2 баках вместимостью по 420 л. Для подачи горючего в цилиндры применяется плунжерный насос. Узел оснащен специальным предохранительным устройством, отсекающим подачу топлива при падении давления в масляной системе. Выпускные коллекторы имеют рубашку охлаждения, что способствует ускоренному прогреву двигателя.

С двигателем соединен 1-ступенчатый гидротрансформатор, способный работать в режиме гидравлической муфты. Для блокировки колес агрегата установлен механизм с электрическим приводом. Дополнительно имеется повышающий редуктор, подключаемый при движении автомобиля без нагрузки. Крутящий момент от трансформатора поступает на планетарную 3-ступенчатую коробку передач, оснащенную дополнительной скоростью заднего хода.

Распределение момента между осями выполняется при помощи раздаточной коробки, имеющей пониженную и прямую скорости. Переключение передач выполняется пневматическим приводом, в конструкции редуктора имеется межосевой дифференциал с возможностью блокировки. Ведущие мосты оснащены конической главной парой и планетарной колесной передачей. В проходных редукторах установлены дополнительные пары шестерен для привода межосевых дифференциалов. Для соединения всех редукторов используются карданные передачи.

В подвеске передних колес применяются индивидуальные рычаги и торсионы. Упругие валы расположены продольно, на каждое переднее колесо установлено по 2 такие детали. Дополнительно смонтированы гидравлические амортизаторы 2-стороннего действия. Для колес задней тележки применяется балансирная подвеска, лишенная листовых рессор. Тормозная система барабанного типа с пневмогидравлическим приводом.

Для размещения водителя и сопровождающего персонала установлена закрытая металлическая кабина, рассчитанная на 4 человек. В крыше имеется обзорный люк, дополнительно применяемый для вентиляции. Для отопления используется автономный агрегат. Рулевой механизм оснащен гидравлическим усилителем с отдельным расходным баком. Внутри кабины есть съемный капот, обеспечивающий доступ к передней части двигателя. Седельное устройство 2-шарнирной схемы с полуавтоматическим фиксатором, смонтировано над колесами задней тележки.

Эксплуатация военной техники

К управлению таким огромным транспортным средством допускаются водители, прошедшие соответствующее обучение. Прежде всего, необходима сдача экзаменов на знание тех. части, техники безопасности и, конечно же, само вождение. Вообще стандартный экипаж машины состоит из двух человек, поэтому нужно действовать сообща.

Новая техника обязательно обкатывается. Сначала через 1000 км. пробега проводится первое техническое обслуживание. Далее через две тысячи километров проводится замена масла.

Перед тем как запустить двигатель, водитель прокачивает систему смазки с помощью специального насоса (давление до 2,5 атм) не более одной минуты. Если температура ниже 5 градусов, двигатель перед запуском обязательно подогревается: для этого имеется специальная система подогрева.

После остановки двигателя повторный запуск допускается только через 30 минут. После мойки при низких температурах силовая установка запускается для выведения воды из турбины.

Было так, что транспортное средство стояло без дела продолжительное время при температуре окружающей среды менее 15 градусов. Тогда гидромеханическая КПП с повышенной передачей самостоятельно отключалась.

Стоит заметить, что задняя скорость включается только после полной остановки. При езде по твердому покрытию и сухому грунту включается повышенная передача, а в условиях бездорожья пониженная.

При остановке на уклоне более 7 градусов дополнительно к ручному тормозу используется привод главного цилиндра тормозной системы. Стоянка не должна превышать 4 часа, в противном случае устанавливаются противооткатные упоры под колеса.

История создания и назначение тягача

МАЗ-537 «Ураган» появился не сразу. Между идеей и готовой машиной стояли годы упорного труда, неудачи, работы над ошибками и даже научно-технические прорывы.

Создать военный тягач: эта идея появилась еще до войны. На мысль спроектировать и создать седельный тягач советского производства инженеров навели зарубежные конструкторы. В самом начале войны, в 1941 году, в СССР приехали два военных тягача грузоподъемностью 40 тонн — REO 28XS и знаменитый Daimond T-980. Эти машины лебёдкой могли буксировать танки. В это время наши танки передвигались либо сами, либо на железнодорожных составах.

После войны советские конструкторы принялись за выпуск мощной машины. В 1951 году на заводе в Ярославле вышел тяжелый аппарат с лебедкой, но проект оказался провален. Причина – проходимость машин, даже без нагрузки грузовики не способны пройти бездорожье.

Перевозить танки стало уже второстепенной задачей, начали появляться стратегические ракетные комплексы. Отсутствие тягачей стало передовой проблемой военной отрасли страны. Провал заострял задачу и еще сильнее мотивировал. Было создано конструкторское бюро, отвечающее за изготовление тягача.

Первый образец МАЗ-535 создали в 1956 году. Однако двигатель оказался недостаточно выносливым, а прицеп не гарантировал достаточную инерцию машины. Модернизации оказались чрезмерно дорогими, полную сумму на завершение проекта конструкторам получить не удалось. Пришлось применять нестандартное мышление и разрабатывать новые технологии, которые привели к технической революции в СССР. Затем разработали военный тягач – МАЗ-537. Грузоподъемность 50 тонн, способный безотказно выполнять задачи в диапазоне температур выше 100 градусов, проходящий через сложные дорожные участки. Агрегат стал не только гордостью военного машиностроения СССР, но и примером для подражания зарубежным конструкторам.

Неожиданное решение по выбору компоновки кабины МАЗ-543

Новый ракетный комплекс, получивший название «Темп-с», имел очень длинную ракету (12 380 мм), поэтому длины шасси явно не хватало. Было принято решение сделать специальную выемку посередине кабины, но реализовать это не удалось. Так как оставалось только удлинять раму, главный конструктор Шапошников принял весьма смелое и неординарное решение – разделить большую кабину на две изолированных, между которыми размещалась головная часть ракеты.

Хотя сразу же нашлось множество скептиков, утверждавших, что недопустимо использовать для кабины материал, напоминающий пластик, проведённые испытания кабины доказали обратное. Во время проведения испытаний под ударной нагрузкой развалился испытательный стенд, а сама кабина уцелела.

Специально для кабины были разработаны навесные бронепластины. Так как МАЗ-543 должен был в обязательном порядке вписываться в железнодорожный формат, кабины получили по 2 места каждая, причём места располагались не в ряд, а друг за другом.

Послевоенный период

После окончания Второй мировой войны в СССР всерьез взялись за разработку отечественных тяжелых тягачей для армии и развивающегося народного хозяйства. В 1951 году автозавод в Ярославле освоил производство трехосных автомобилей ЯАЗ-210Г с платформой и мощной лебедкой. Широкомасштабный выпуск этих машин наладить не удалось, и к тому же тягачи не могли пройти по бездорожью, особенно в сезон дождей или весенней распутицы.

Таким образом, задачи по созданию тяжелых транспортных средств по-прежнему требовали решения, тем более что в стране разворачивалось бурное промышленное строительство, а в военном ведомстве зарождались стратегические ракетные комплексы, которым была необходима мобильность. Бронетанковые войска также нуждались в надежных тягачах большой грузоподъемности.

Грузовики МАЗ в других странах

Главный потребитель военных МАЗов — белорусская армия, но есть они и в вооруженных силах некоторых других стран.

Вторым после Беларуси эксплуатантом армейских грузовиков Минского автозавода является Украина, которая закупила немало МАЗ-6317 / МАЗ-5316 и даже организовала у себя их сборку под маркой «Богдан». На фото ниже — эксклюзив для украинской армии: спецброневик для перевозки ракет и боеприпасов, изготовленный на шасси МАЗ-6317 киевским предприятием «Практика».

О поставках военных грузовиков в Северную Корею никогда не сообщалось, но факт остается фактом — МАЗы с оперативно-тактическими ракетами ездили по Пхеньяну во время одного из военных парадов. Правда, какие-то странные. Отчетливо видно, что это МАЗ-63171, но с базой такой длины, какую Минский автозавод не выпускает. Вероятно, шасси подвергали доработкам непосредственно в КНДР.

Отсутствует в каталогах МАЗа и представленная ниже пятиосная сверхдлиннобазная модель, но на военном параде в Баку в 2018-м таких автомобилей проехало сразу два. Вероятно, спецплатформу для демонстрации тяжелых беспилотников сделали на одном из азербайджанских предприятий на основе четырехосного самосвального шасси МАЗ-6516, удлинив раму и добавив подкатную пятую ось.

На том же параде в Баку засветился еще один МАЗ — классический 6317, но с уникальным оружием. Это пусковая установка, которая «стреляет» атакующими беспилотниками Harop (израильского производства). В чем-то эта система даже страшнее «Града», так как дроны-камикадзе, которые вылетают из нее, могут менять траекторию, а поражающая способность у них очень большая.

Кроме того, военные МАЗы точно состоят на вооружении армии Туркменистана, найдутся в некоторых африканских странах и, возможно, где-то в Азии. В любом случае грузовики Минского автозавода в последнее десятилетие получили много новых военных профессий и распространились далеко за пределы нашей страны.

Конструктивные особенности

Модель производит особое впечатление даже при внешнем осмотре. Мощная колесная база, сильная рама и высокая кабина говорят об особой статности. Следует также заметить, что в салоне военной техники есть 4 места, расположенных в ряд. Если в первых машинах было 2 вентиляционных лючка, то позже их исключили из конструкции.

Со временем производители упразднили инфракрасную фару. Ранее она располагалась по центру и предназначалась для ночных поездок.

Что касается массивного двигателя, то он уместно расположился сразу позади кабины. Подходящая модель двигателя оказалась доработанной вариацией танкового дизеля. Конструкторам удалось достигнуть требуемой мощности, однако пришлось поступиться экономией топлива. Поэтому, чтобы обеспечить пробег в 100 километров, водителю придется влить в бензобак 125 литров дизельного топлива.

Система охлаждения и двигательный механизм также были изменены. Это было нужно ради дополнительных лошадиных сил.

Сравнение с 525 моделью и конструкцией Ураган

Примечательно, что рулевой механизм оснащен гидроусилителем, который необходим для управления грузовиком. Этот механизм аналогичен по строению с конструкцией, встроенной в карьерный самосвал МАЗ 525.

Здесь имеется винтовой вал, причем рулевое колесо поступательно перемещает винтовую втулку, тем самым вращая этот вал.

Кроме этого, в механизме присутствует генератор постоянного тока и 4 АКБ (довольно мощный аккумулятор).

Что касается трансмиссии, то переключение передач происходит с помощью трехступенчатой гидромеханической КП с преобразователем вращающего момента.

Подвеска

На передних парах колес установлена независимая стержневая подвеска с амортизаторами гидравлического устройства. А задние пары колес оборудованы подвеской без упругих элементов. Причем торсионы подвески у представленного тягача длиннее и толще. Это относительно тех же элементов у моделей-предшественников Урагана.

Компрессор с ременным приводом тоже стал отличительной чертой новой, более усовершенствованной модели тягача. Это объяснялось тем, что первые машины имели ременной привод.

Конструкция тягача МАЗ-537

По техническим характеристикам МАЗ-537 очень схож с базовой моделью – МАЗ-535, с увеличенной на 300 мм колёсной базой и расширенной на до 2200 мм шириной колеи.

Рама автомобиля – клёпано-сварная усиленная, корытообразная, с лонжеронами швеллерного сечения.

Четыре передних управляемых колеса, как и у МАЗ-535, подвешивались на независимой рычажно-торсионной подвеске. В целях обеспечения усиленной прочности и грузоподъёмности подвеска задняя балансирная была составлена из двух мощных боковых продольно качающихся рычагов, жёстко укреплённых на раме.

Колеса попарно объединены балансирами в тележку, и шарнирно связаны с рамой без какого-либо упругого элемента. Колеса являются бездисковыми, 1600х500-610 (18.00-24″). Их обод 330-610 (13.00-14″) состоит из трёх сегментов и крепится к ступице прижимами на десяти шпильках. В целях повышения грузоподъёмности тягача было решено отказаться от системы регулирования давления воздуха в шинах. Взамен 16-ти слойных шин с регулируемым давлением воздуха были специально разработаны новые 24-х слойные камерные шины постоянного давления (4,5 кг/см²) модели И-170 с рисунком протектора «косая расчленённая елка».

Тормоза на всех колёсах этого грузовика установлены барабанного типа. Рабочая тормозная система снабжена пневмогидравлическим приводом. Стояночный тормоз — трансмиссионный, установленный на раздаточной коробке, с механическим приводом.

Рулевой механизм – такой же, как и на МАЗ-525: винт-шариковая гайка, с передаточным числом — 26,9. Гидроусилитель — поршневого типа, со встроенным гидрораспределителем.

На передней части рамы размещается четырёхместная рядная кабина с двумя дверями по бокам и люком в крыше. На лицевой стенке кабины изначально размещалось три фары с вентиляционными лючками между ними, но потом на серийных автомобилях был оставили только две фары, по бокам которых размещены небольшие обтекатели с подфарниками. По обеим сторонам моторного отсека имеется 5 узких и высоких воздухозаборных люков с открывавшимися вертикальными заслонками. Спереди и сзади на раме смонтированы буксирные устройства, а между средними мостами размещается V-образная рабочая площадка (ступенька) для сцепщика.

Непосредственно за кабиной расположено моторно-трансмиссионное отделение, в котором установлен двенадцатидцилиндровый танковый дизельный двигатель Д-12А-525А.

Об истории модели

Проектирование это могучего грузовика проводилось с 1956 года, в Специальном конструкторском бюро №1 Минского автомобильного завода, параллельно с разработкой «малых» балластных тягачей МАЗ-535 и МАЗ-536.

Главным конструктором модели был Борис Львович Шапошник – опытный специалист, будущий Герой Социалистического Труда, ранее уже возглавлявший работы над моделями тяжёлых карьерных самосвалов МАЗ-525 и МАЗ−530; колёсных артиллерийских тягачей с колёсной формулой 8х8.

При создании минских тягачей-ракетовозов 535-й и 537-й моделей конструкторское бюро Бориса Шапошника впервые в отечественном машиностроении разработало и внедрило в производство оригинальную гидромеханическую трансмиссию, двухскоростную раздаточную коробку, тележечную схему размещения мостов (2 плюс 2); сделало управляемыми колёса двух передних мостов, применило 7(!) дифференциалов, независимую подвеску всех колёс, тормоза пневмогидравлического типа, централизованную подкачку шин; сконструировало оригинальную раму корытообразного типа.

Первые грузовики МАЗ-537 были собраны в конце 1958 года, а в марте 1959-го модель запустили в мелкосерийное производство. Оно продолжалось в Минске до 1964 года, после чего производство МАЗов 537-й серии было переведено в город Курган. Там в конструкцию машин постепенно вносились некоторые изменения, и они выпускались уже под маркой КЗКТ – Курганского завода колёсных тягачей.

На вооружение Советской армии МАЗ-537 был принят 30 июля 1962 года, и некоторые машины продолжают службу и в XXI веке, уже в составе армии Российской. Общее количество выпущенных в Минске и Кургане таких грузовиков доподлинно неизвестно, но оно оценивается в 8-10 тысяч экземпляров.

Изменения, которые были внесены в первоначальный вариант конструкции, не очень значительные. В частности – воздухозаборник стал коробчатым, обзор дороги и окружающей местности улучшили за счёт увеличения площади зеркал заднего вида. Крылья грузовика стали плоскими и были продлены до средних мостов. Добираться до сцепки и лебёдки стало возможным по лестнице.

Специально для тяжёлых грузовиков семейства МАЗ-537 изначально были созданы прицепы-тяжеловозы модели 2-ППТ-50, грузоподъёмностью в 50 тонн. В дальнейшем, по мере развития серийного производства данной модели грузовика, разрабатывались и внедрялись в производство более совершенные прицепы и специальные грузовые платформы.

Основное применение седельных тягачей МАЗ-537 с допустимой нагрузкой на сцепное устройство 25 тонн – работа в составе автопоездов полной массой до 90 тонн и буксировка низкорамных 65-тонных полуприцепов для транспортировки тяжёлой техники, крупногабаритных неделимых грузов, различных систем вооружения и ракетных систем.

Использование в народном хозяйстве

За время выпуска МАЗ 537 неплохо показал свои возможности не только в военной сфере, но и в секторе народного хозяйства. Часто использовался для транспортировки гусеничных тракторов, больших станков, экскаваторов, буровой техники и т. д. На базе тягача также создавались пожарные бригады, предназначенные для гашения огня в нефтепромышленном комплексе. Подобная техника активно применялась для восстановления и обслуживания нефтегазовых скважин.

Благодаря универсальности и надежности, МАЗ 537 продавались во многих страны. Их часто можно было встреть в армиях Финляндии, Ближнего Востока и других местах планеты. Такая популярность подтверждает качество машины, которая выпускалась почти 30 лет.

Технические характеристики «Урагана»

Рассматривать технические характеристики тягача МАЗ версии 537 удобнее всего в сравнении с другими машинами этого класса. У главных соперников, США и Британии, были два седельных тягача, которые могли составить конкуренцию МАЗу. В Америке таковым был бортовой грузовик M123, который производила компания Mack, в Англии — балластный тягач «Antar», выпускаемый военной корпорацией Thornycroft. На примере простых цифр сейчас будет доказано преимущество нашего военного монстра и несостоятельность иностранных аналогов.

Как оказалось, цельная кабина, огромные колеса, массивная коробка передач, сверхпрочная рама – всё это сделало наш МАЗ 537 несомненно тяжелее своих соперников. Его масса составляла более 21,5 тонны, в то время, как британский Антар весил не более 20 тонн. Американский «легкоатлет» весил всего 14 тонн. Однако, как оказалось, задача тягача – быть не «легким», а мощным; давить под колесами и землю и продвигать вперед стратегически важный груз.

Мощность американского M123 составляла всего 297 лошадиных сил, в то время как британский 20-тонник имел на борту 260-сильный мотор. Наш МАЗ скромно прятал под своим кузовом 12-цилиндровый дизель, мощностью 525 л.с. Таким образом, он был в два раза продуктивнее английского аналога и более, чем в два раза мощнее американца. Американский грузовик был сконструирован несколько странно – двигатель был карбюраторным, бензиновым, что усложняло его работу при низких температурах, а при наклонах на бездорожье он и вовсе мог заглохнуть. В 60-х годах США начала укомплектовывать машины 300-сильными дизелями, но преимущество в 225 л.с. оставалось за МАЗ.

Многие, в том числе советские инженеры, считали недостатком громоздкость машины. Это могло усложнить передвижение тягача по стандартным магистралям. Однако ширина МАЗ-537 составляла 2,8 метра, что было на 10 сантиметров меньше, чем у американского M123 и ровно столько же, сколько у британца. Длина нашего «броненосца» была действительно впечатляющей – 8,9 метров, на полметра больше, чем у Антара и на 1,8 метра длиннее, чем у M123. Но рулевая конструкция позволяла нашему тягачу маневрировать и поворачивать на самых крутых поворотах.

Интерес представляет максимальная скорость – не самая важная в этом вопросе характеристика, однако не менее любопытная. Самым быстрым оказался карбюраторный американец и это было странно, ведь учитывая малую мощность мотора M123, коробка как раз, наоборот, должна обеспечивать высокую тягу и крутящий момент, а не скорость. По всей видимости, тяга M123 была очень низкой, зато американский тягач мог эффектно рассекать со скоростью 68 км/ч. Английский Антар, несмотря на куда более эффективный мотор, наоборот, был почему-то слишком медленным — 45 км/ч., в то время как МАЗ 537, при том же весе развивал 55 км/ч.

Запас хода белорусского монстра был значительно выше, чем у соперников – 650 километров, в то время как американец позволял себе запас лишь в 483 км. Удивительно также то, что британский Антар не имел переднего ведущего моста.

ХарактеристикаЗначение
Длина, мм8960
Ширина, мм2885
Высота, мм2880
Дорожный просвет, мм500
Радиус поворота, м16,5
Масса, кг21600-23000
Грузоподъемность, кг27000
Колесная формула8×8
Модель двигателяДизель Д-12А-525
Мощность ДВС, л.с.525 (385 кВт)
Тип КППГидромеханическая
Максимальная скорость с прицепом, км/ч55
Расход топлива, л/100км125
Запас хода, км650
ПодвескаПередняя – независимая, торсионная, с гидравлическими амортизаторами на двух передних мостах; задняя – жесткобалансирная.
ТормозаПневмогидравлические
КолесаБездисковые, обод 330-6 10(1 3.00-1 4. Шины – камерные 18-24(500-610) мод. ВИ-202.
Объем топливного бака, л2×420

Описание конструкции

Вид спереди на МАЗ-537. Видно, что поворачиваются сразу две пары передних колес

МАЗ-537 представляет собой четырёхосный полноприводный автомобиль повышенной проходимости с двумя поворотными передними парами колёс. Его основное предназначение – перевозка особо тяжелых и крупногабаритных грузов на прицепе или полуприцепе.

Главный несущий элемент – прочная стальная рама. Её основными частями являются два лонжерона и две наклонные боковины. Соединения – сварные или на заклепках. Для предотвращения попадания грязи на подогреватель и отдельные узлы двигателя  снизу к раме прикрепляется откидывающийся защитный лист.

Кабина МАЗ-537 – цельнометаллическая, закрытая. Внутри – четыре места (хотя в экипаж обычно входят только два человека). Водительское кресло подрессорено. В задней части кабины и в её крыше имеются вентиляционные люки. На лобовом стекле – два очистителя, имеется и омыватель. Освещение дороги обеспечивается двумя фарами. Боковые двери (их две) снабжены стеклоподъемниками. В холодное время года поддержание постоянной температуры в кабине осуществляется независимой отопительной системой. Имеются вентиляторы для обдува лобового стекла потоком разогретого воздуха.

Силовая установка автомобиля МАЗ-537 – это четырёхтактный двенадцатицилиндровый дизельный двигатель Д-12А-525А, выпускавшийся в Барнауле на заводе «Трансмаш» и представляющий собой развитие мотора В-2 для танка Т-34.

Дизельный двигатель Д-12А-525А

Рабочий объем составляет 38,88 литра, мощность — 525 лошадиных сил, а максимальный крутящий момент достигает 2200 Нм.  Охлаждение двигателя – жидкостное. Для облегчения запуска мотора при отрицательной температуре имеется специальное устройство подогрева.

Трансмиссия тягача состоит из трёхступенчатой гидромеханической коробки переключения передач, карданных валов, раздаточной коробки, механизма повышающей передачи и четырёх ведущих мостов. Наиболее важные агрегаты размещены вместе с двигателем в моторно-трансмиссионном отделении, находящимся за кабиной водителя. Переключение передач – гидравлическое, в то время как раздаточная коробка снабжена пневмоприводом (продублирован обычной ручной системой управления). Имеется выключатель блокировки межосевого дифференциала.

Тормозных систем у тягача МАЗ-537 две – рабочая и стояночная. Первая из них снабжена пневмогидравлическим приводом, обеспечивающим подачу необходимого усилия на исполнительные механизмы. Рулевое управление также снабжено гидроусилителем, что позволяет водителю сравнительно легко осуществлять любые маневры.

Основными потребителями электроэнергии на автомобиле МАЗ-537 являются стартер, осветительные и контрольные приборы, внутренние вентиляторы и звуковой сигнал. Источники электричества – аккумуляторная батарея и генератор с приводом от коленчатого вала двигателя.
