Мульчер навесной на трактор для деревьев, кустарников и травы

Процесс создания мульчирователя для мотоблока

  • Первый шаг состоит в том, чтобы, используя железные уголки, получить раму размером 85х65 см;
  • Затем нужно из трубы (только с толстыми стенами) получить вал мульчера для мотоблока;
  • На обоих концах полученного вала необходимо закрепить плавающие подшипники, эксплуатирующиеся для крепления к раме;
  • Используя сварочный аппарат, нужно прикрепить к валу ножи в форме «V», которые должны быть распределены в 4 ряда;
  • Разместить ножи следует в следующем порядке: самые крупные и длинные изделия – на 1 и 3 рядах (с краю), немного меньшие – на 2 и 4, еще меньшие – на 1 и 3 и так по спирали. С другой стороны нужно по тому же принципу приварить ножи, вот только самые длинные необходимо разместить на 2 и 4 рядах;
  • Мульчирователь для мотоблока стоит поставить на 2 направляющих колеса;
  • Сверху агрегата расположите протекционный кожух, созданный из бочки (железной);
  • Транспортная лента должна быть использована в качестве протекции ног оператора и размещена сзади на раме.

Стоит отметить, что из-за своих конструкционных особенностей такой агрегат не будет дробить толстые стебли кукурузы, но справляться со всей ботвой на огороде он будет на все 5 баллов!

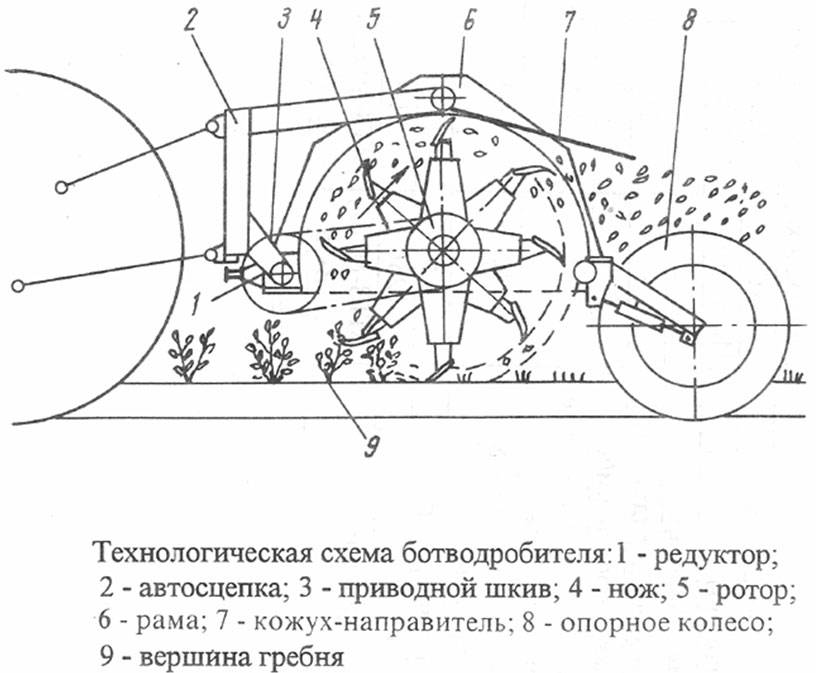

Принцип работы

Процесс выполнения работы достаточно простой и состоит из двух основных этапов:

  1. При движении последовательного движения вперед, под воздействием мульчерной фрезы происходит нагибание кустарников или деревьев по направлению к ротору. Здесь происходит измельчение древесины в щепу. Ветки, лежащие на земле, а также пни, камни и т.п., захватываются прямо с грунта и также поступают в измельчитель.
  2. Выполняя движение задним ходом, с помощью ротора происходит захват оставшихся веток, окончательное перемешивание перемолотой массы с грунтом. Одновременно, специальные мощные резцы завершают процесс перемалывания, превращая биомассу в еще более мелкие фракции.

Что может делать мульчер:

  1. Очищать нефте- и газопроводы, зоны отчуждения ЛЭП от «лишних» деревьев, пней и кустарников.
  2. Подготавливать строительные площадки.
  3. Создавать в лесных массивах противопожарные полосы.
  4. Уничтожать старые сады.
  5. Ухаживать за лесом.
  6. Убирать пни на лесосеках.

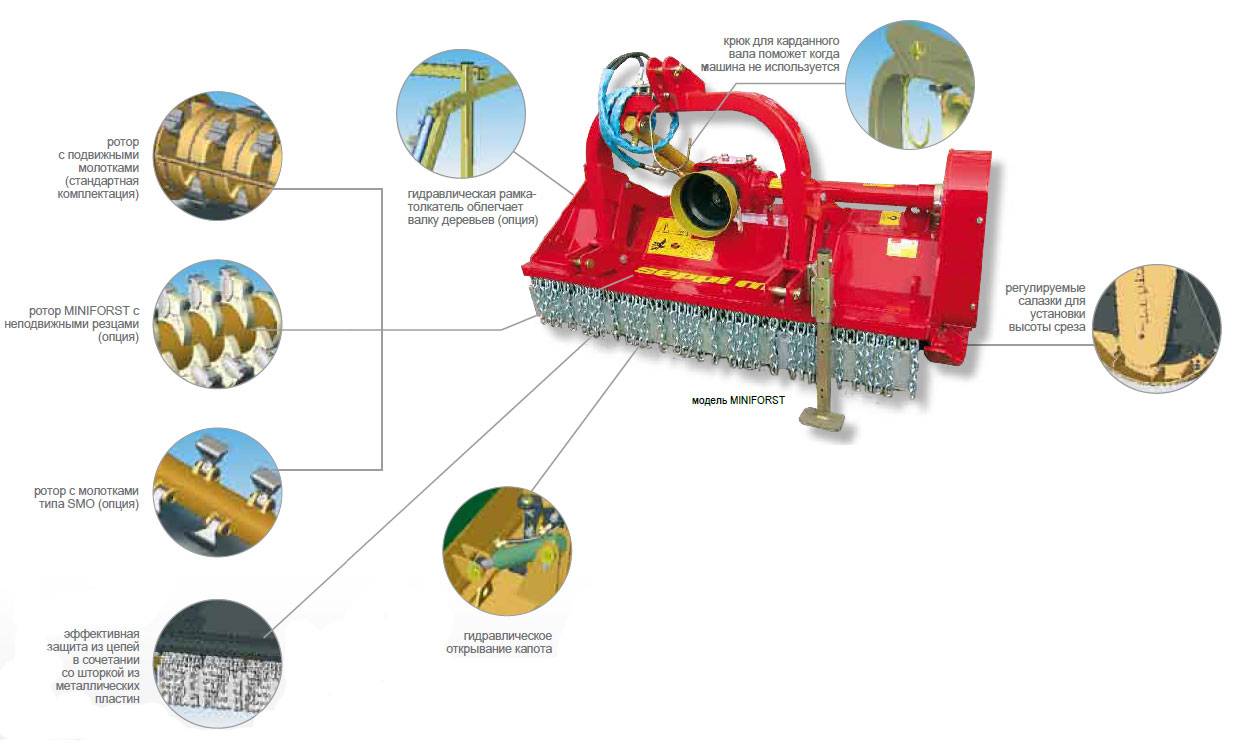

Принцип действия мульчера

Ротор вращается со скоростью до 1500 об/мин. Закрепленные на нем режущие элементы измельчают растительность, находящуюся снизу. На садовых мульчерах в этом качестве используют ножи. Материал оставляют на участке как удобрение. Устройство применяют для уничтожения сорняков перед вспашкой, измельчения соломы после уборки урожая, расчистки междурядий на виноградниках и ягодных грядках.

Перед барабаном устанавливают толкатели, раздвигающие кустарник во время движения. С помощью этих устройств выполняют просеки, противопожарные полосы, зачистку территории под существующей ЛЭП или предназначенной для строительства дороги, полос отвода линейных объектов. Крупная растительность не появляется здесь в течение 7-8 лет, чего не может обеспечить никакой другой вид обработки.

Возможности машины определяются характеристиками ротора:

  1. Диаметром. С увеличением этого параметра возрастают глубина и высота обработки.
  2. Шириной. От нее зависит, какая площадь будет обработана за один проход.

Чем крупнее ротор, тем более мощный двигатель нужен для его работы. Вращение передается 2 способами:

  • механическим — барабан подсоединяется к валу отбора мощности;
  • гидравлическим.

При подсоединении к ВОМ скорость вращения регулируется ступенчато, углы поворота устройства ограничены.

Так, при работах на снегу или рыхлой почве на экскаватор устанавливают вместо ковша рычаг с измельчительной головкой с одной стороны и мощными граблями с другой. Сучья и обрезки стволов сначала сгребают в одно место, затем превращают в щепу. Без этого ротор мульчера вдавливал бы древесину в снег или грунт, и спустя некоторое время, когда она снова покажется на поверхности, обработку пришлось бы проводить повторно.

Оснащенный мульчером экскаватор благодаря вылету манипулятора может очищать склоны и другие труднодоступные участки.

Самодельный мульчирователь — особенности, область применения

Многие фермеры зачастую задаются вопросом о том, что делать с травой и кустарниками, мгновенно вырастающими перед посадкой и после сбора урожая. Ответ достаточно прост – от них поможет избавится мульчер на мотоблок. Это простое приспособление измельчает сорняки и дикие кустарники, превращая их в качественное органическое удобрение, которое в дальнейшем можно использовать для выращивания культурных растений.

Конструктивные особенности и области предназначения самодельного мульчирователя

В отличие от стационарных мульчеров, самодельное приспособление для мотоблока можно перевозить по всему участку, что позволяет сэкономить время на уборку территории. Мульчирователь, устанавливаемы на мотоблок, имеет ряд конструктивных особенностей.

В их числе выделяется:

  • самодельное приспособление изготавливается для мотоблоков, мощность двигателей которых составляет от 5 до 12 л. с.;
  • вал вместе с расположенными на нем ножками при вращении достигает скорости в 1500 об./мин.;
  • самодельный мульчер может крепиться к передней или к задней части мотоблока;
  • измельченные части веток и листьев не превышают длины в 2 см;
  • для сборки мульчирователя применяются ножи, изготовленные из конструкционной легированной стали, предварительно прошедшей обработку высокими температурами.

Области применения самодельного мульчера достаточно обширные.

Он может активно использоваться в следующих целях:

  • для обработки пожнивных остатков;
  • обработки междурядий в садах, грядках с ягодами и виноградниках;
  • скашивания поросли сорняков непосредственно перед вспашкой целины.

В некоторых случаях самодельный мульчер оказывается более эффективным, чем косилка. Это приспособление способно не только срезать выросшие сорняки, но и мгновенно измельчить их, оставив, после этого, перегнивать на участке

Еще одно важное преимущество оборудования заключается в его высокой производительности и эффективности, независимо от толщины и высоты сорняков

Как сделать мульчер для мотоблока своими руками – пошаговая инструкция

Для того чтобы самодельный мульчер был как можно более надежным, выносливым и устойчивым к ударам, в его конструкции обязательно должны быть предусмотрены:

  • крепкая железная рама, усиленная уголками;
  • прочный защитный кожух;
  • кусок транспортерной ленты;
  • редуктор и 2 шкива ременного типа;
  • надежный вал с закрепленными на нем ножами;
  • 2 плавающих подшипника;
  • сцепной механизм для установки на мотоблок;
  • 2 направляющих колеса.

Последовательность действий при сборке должна выглядеть следующим образом:

  1. Для начала их железных труб и уголков сваривается рама, размерами 85 x 65 см;
  2. Далее необходимо изготовить вал для самодельного мульчера. С этой целью потребуется воспользоваться толстостенной трубой, взятой от старого бура. Готовый вал должен обладать длиной 70 и толщиной 5,8 см;
  3. На оба конца сделанного вала нужно установить по одному плавающему подшипнику, которые необходимо для неподвижного монтажа вала на раму;
  4. При использовании мульчера на мотоблоке создаваемый двигателем крутящий момент будет передаваться на вал приспособления через предусмотренный в его конструкции редуктор, имеющий 2 передачи ременного типа. Первая передача должна соединять мульчирователь с мотоблоком, а вторая – соединяться непосредственно с валом мульчера;
  5. К поверхности вала нужно приварить поводки, на которых должны быть установлены ножи, имеющие V-образную форму. Все ножи должны располагаться в 4 ряда. Режущие детали с самой большой длиной нужно закрепить по краям первого и третьего ряда. Через 5 см от них на втором и четвертом ряду потребуется закрепить ножи с меньшей длиной. Далее в первом и третьем ряду в 5 см от них необходимо закрепить ножи с еще более меньшей длиной. Таким образом, все режущие элементы мульчирователя должны располагаться по спирали по направлению до середины используемого вала. К обратной стороне мульчирователя ножи крепятся по такому же принципу с той лишь разницей, что наиболее длинные детали нужно установить на втором и четвертом рядах;
  6. К нижней части мульчера для мотоблока потребуется прикрепить 2 направляющих колеса. С их помощью можно настроить оптимальную высоту конструкции по отношению к поверхности земли;
  7. Поверх рамы устанавливается кожух, который можно сделать из половины стальной бочки. Для защиты ног оператор в задней части мульчера потребуется установить небольшой кусок транспортерной ленты.

Самодельное устройство

Мульчер можно изготовить в домашних условиях. Потребуются навыки слесарных работ и услуги сварщика.

Изделие используется в качестве навесного оборудования на трактор.

Расходники и инструменты

Потребуются изделия и материалы:

  1. Толстостенная труба от садового бура диаметром 58 мм и длиной 700 мм.
  2. Ножи V-образной формы различной длины.
  3. Швеллеры и уголок.
  4. Стальной лист толщиной 2 мм.
  5. Обрезок ленты транспортера.
  6. Редуктор с обгонной муфтой.
  7. Шкивы (2 шт.).
  8. Плавающие подшипники (2 шт.).
  9. Прицепное устройство для подвешивания на трактор.

Применяются инструменты:

  • болгарка с отрезными дисками;
  • дрель со сверлами по металлу;
  • сварочный аппарат;
  • рулетка;
  • керн;
  • отвертки, гаечные ключи.

Для разметки нужен карандаш или тонкий маркер.

Инструкция по сборке своими руками

Действуют в такой последовательности:

  1. Из швеллеров (можно заменить трубой квадратного сечения) сваривают раму размером 1650 х 650 мм.
  2. Усиливают ее уголком.
  3. В трубу от бура впрессовывают несколько дисков дли придания жесткости. Это будет ротор мульчера.
  4. С торцов приваривают заглушки с осями, выполненными из прута. На одну из них крепят шкив. Необходимо найти такое положение деталей, чтобы конструкция была сбалансирована и при вращении не вибрировала.
  5. С обеих сторон на оси напрессовывают плавающие подшипники.
  6. Приваривают к трубе 4 ряда кронштейнов для крепления ножей. Они располагаются с шагом в 100 мм в шахматном порядке.
  7. Обмазав подшипники графитом, запрессовывают ротор в раму.
  8. Приваривают к ней пластину, прикручивают редуктор.
  9. Из стального листа толщиной 2 мм изготавливают защитный кожух. Для этой цели используют половину металлической бочки.
  10. На шкивы накидывают ремень.
  11. Прикручивают к раме прицепное устройство для крепления к трактору.
  12. Присоединяют к ротору ножи.
  13. Сзади к раме прикручивают отрезок ленты транспортера для предотвращения вылета растительных фрагментов и камней в сторону находящихся поблизости людей.

Режущие элементы устанавливают по следующей схеме:

  1. Самые длинные — в начале 1 и 3 рядов.
  2. На крайних кронштейнах 2 и 4 — ножи покороче.
  3. К следующему кронштейну 1 и 3 рядов крепят резцы еще меньшей длины.
  4. Продолжают в том же порядке до середины ротора.

На противоположной стороне ножи крепят аналогично, только самые длинные располагают на крайних кронштейнах 2 и 4 рядов.

После сборки мульчер подвешивают на трактор и подключают редуктор к валу отбора мощности. Запускают агрегат на малых оборотах, постепенно увеличивая скорость вращения. Правильно изготовленный и безопасный мульчер работает без люфтов.

Как сделать мульчер для мотоблока своими руками?


Мульчирователь значительно упрощает рабочий процесс в поле или саду. Чтобы не тратиться на такое оборудование, можно попытаться сделать мульчер самостоятельно.

Нужно обзавестись следующими деталями:

  • толстой железной рамой;
  • специальным протекторным кожухом;
  • отрезком ленты транспортного типа;
  • редуктором и двумя ремненвыми шкивами;
  • валом с фиксирующимися ножами;
  • плавающим подшипником и направляющими колесами (всего по две единицы);
  • крепежами.

В качестве ключевой детали, ножа, отлично подойдут дисковые плиты с твёрдосплавными насадками. Такие диски бывают любого разумного размера, они надёжные и долговечные. Также в случае разрушения ножа приобрести дисковую плиту будет несложно.

Можно использовать автомобильные запчасти. Они доступные и предлагаются в большом разнообразии (шкив от генератора, подшипники).

Поэтапное создание мульчера своими руками:

  • сварить раму с железных уголков, она будет крепиться к штанге мотоблока и сможет перемещаться вдоль неё для натяжения приводного ремня. Фиксируется рама с помощью двух болтов;
  • определить посадочную ось – вал мульчера, исходя из диаметра дисковых пил. Можно использовать шпильку с резьбой М20. Также необходимо подготовить шайбы и гайки под ту же резьбу. Вал закрепляется плавающими подшипниками;
  • на раму приваривается специальный упорный профиль на уровне оси мульчера;
  • ножки крепятся к валу сварочным аппаратом в форме «V»;
  • под режущим блоком располагается кожух, предотвращающий разброс измельчённого продукта. Также кожух есть и сверху. Измельчаемые частицы подаются в бункер через закрываемое отверстие;
  • транспортную ленту используют для защиты ног оператора, она крепится сзади на раме.

По производительности самодельный измельчитель не уступает покупному. Он весьма работоспособен и обойдётся вполовину дешевле магазинного.

Мульчер можно использовать на мотоблоках различных марок: Нева, МТЗ, Каскад, Агро, Крот. Их мощности будет достаточно для использования данного оборудования.

Разновидности мульчеров

По виду перерабатываемых растительных остатков выделяют агрегаты:

  1. Садовые. Работают с травой и мелким кустарником.
  2. Для лесного хозяйства. Измельчают деревья диаметром до 40 см, пни, сучья и толстые ветки.

Первая разновидность конструктивно делится на 2 типа:

  1. Навесные. Крепятся на минитрактор. Удобны, поскольку измельчают траву на месте.
  2. Стационарные. Модель ставится на грунт, перемещение не предусмотрено. Растительные остатки приходится привозить и загружать в агрегат.

Мульчеры для лесхозов делятся на категории:

  1. Навесные. Устанавливаются в качестве рабочего органа на трактор, погрузчик, бульдозер или экскаватор. Приводятся в действие энергетической установкой. После использования базовая машина освобождается и может применяться для других целей.
  2. Самоходные. Имеют собственный двигатель и гусеничное шасси.

Стоимость самоходных мульчеров исчисляется десятками миллионов рублей.

Навесные стоят до 1 млн руб. Кроме роторных, выпускаются дисковые агрегаты, но в России они не нашли широкого применения.

Сборка прицепа для мотоблока Нева своими руками

Специальный самодельный адаптер может сделать из мотоблока Нева маленький трактор и наиболее автоматизировать ведение домашнего хозяйства.

Его элементами являются:

  • рама из металла;
  • поперечная штанга;
  • сцепка;
  • ось, колеса и колесные стойки;
  • раскосы;
  • узлы управления;
  • тележка;
  • удобное сиденье.

Предлагаем ознакомиться: Как правильно высаживать рассаду помидоров Обычная рама для прицепа делается из любой стальной трубы длиной до 2 метров. На один конец к ней крепится при помощи сварки сцепка. Это узел, при помощи которого вся конструкция прикрепляется к фаркопу мотоблока. На другую сторону приваривается поперечная штанга, размер которой стоит выбрать на основании ширины колесной базы техники.

При большой длине дышла адаптера необходим наиболее мощный мотоблок. Мощность мотора также повлияет на величину колес и размер трубы, из которой в дальнейшем будет собрана несущая рама.

Сборка снегоуборщика для мотоблока Нева своими руками

Далеко не всякий человек способен приобрести для себя заводской снегоуборочный аппарат. Не всегда целесообразно покупать его для нескольких месяцев использования. Вручную очищать всю прилегающую территорию тоже довольно тяжело. Можно изготовить вполне эффективный снегоуборочный механизм для мотоблока своими руками.

Самым легким вариантом можно считать отвальный снегоуборщик. Его составляют несколько основных узлов, которыми являются отвал и адаптер. Последний состоит из нескольких штанг из металла и кронштейнов. При помощи штанг отвал прикрепляется к раме изделия, а кронштейны позволяют обеспечить возможность регулирования его положения в различных плоскостях.

Регулировку можно выполнять как в ручном режиме, так и с помощью рычагов или тягового узла. Подобная система основывается на поворотном механизме, который можно снять с разной транспортной техники или сделать самостоятельно. Для этого стоит применять, как основу, механизмы передних колес автомобиля.

Для того чтобы собрать бульдозерный отвал необходимо сделать каркас из металла, обшитый жестяным листом. Размеры снегоуборщика можно выбирать в соответствии с техническими параметрами аппарата и особенностями убираемой местности. В случае когда дорожки во дворе шириной около 75 сантиметров, то стоит сделать 50 сантиметровый отвал. С таким отвалом можно довольно просто маневрировать при уборке снега.

Предлагаем ознакомиться: Азотные удобрения для рассады томатов

К нижней кромке отвала, которая находится под углом к ведущей оси рамы, при помощи надежного соединения прикрепляется специальный нож. Когда угол наклона ножа большой, то отвал легко срезает плотные слои снега. Маленький угол помогает передвинуть снег без большого приложения мощности аппарата.

Сборка дискового окучника для мотоблока Нева своими руками

Самым лучшим при эксплуатации на садовом участке считается самодельный окучник дискового типа. Работая с ним необходимо прилагать минимальное количество физического труда. Снижая скорость передвижения, можно увеличить его максимальную мощность, что хорошо сказывается на результатах работы. Подобная дисковая конструкция окучника выгодно отличается своей универсальностью. Таким приспособлением можно делать хозяйственные работы после высадки различных растений и при их интенсивном росте.

В состав дискового окучника входят:

  • стойки;
  • металлическая рама;
  • диски;
  • специальные талперы.

Специальные талперы необходимы для регулирования угла поворота дисков. От этого угла напрямую зависит глубина работы дисков и усилие, которое нужно для выполнения задачи. Чтобы упростить работу человека, дисковый окучник оборудуется несколькими подшипниками скольжения, обеспечивающими удобство и надежность изделия.

Диски необходимо сделать из качественного металла толщиной в 2 миллиметра. Наружные кромки стоит выгнуть, а в центре проделать специальное отверстие для переходников. Они закрепляются на раме окучника. В случае когда нет возможности сделать диски своими руками, то необходимо взять их из старой сеялки или остального похожего оборудования.

Окучник способен иметь изменяемую или фиксированную ширину захвата поверхности. При переменной есть возможность, регулировки расстояния между дисками просто перемещая стойки. Узлы навесного оборудования собираются при помощи сварки или болтовых соединений.

Особенности мульчера для мотоблока

Специфика косилки-мульчера для мотоблока позволяет выполнять с его помощью немало задач по подготовке к посадкам и уходу за ними, не прилагая при этом особых усилий.

К характеристикам типовых мульчирователей относятся следующие:

  • конструкция спроектирована под среднюю мощность силового агрегата в 6 л.с.;
  • в зависимости от модели, крепится к мотоблоку спереди либо сзади;
  • скорость вращения вала и режущих компонентов — 1500 оборотов в минуту;
  • отрезки измельчения растений составляют около 20 мм.

Учитывая возможности мульчера, его можно использовать:

  • для обработки междурядий в садах и виноградниках;
  • для измельчения пожнивных отходов;
  • для устранения поросли перед вспашкой целины.

В данном видео рассмотрим самодельную косилку-мульчер:

В отличие от обычной косилки, мульчер не только выкашивает траву и кустарник, но и с высокой скоростью измельчает растения, превращая в качественное удобрение и распределяя по поверхности почвы. С его помощью можно также измельчать солому, ботву картофеля и любых других растений. Не секрет, что крупные фрагменты растений, по сути, превращаются в мусор на участке, поскольку либо засыхают, либо долгое время гниют, что не идет почве на пользу. При этом измельченные растения перегнивают в рекордные сроки, а почва впитывает из них максимум ценных веществ, обогащаясь для новых посадок.

Казалось бы, такое полезное устройство должно имеет гораздо большую популярность среди фермеров и владельцев приусадебных участков, чем имеет на сегодняшний день. Причина проста: в большинстве случаев имеющиеся в продаже мульчирователи приспособлены для более крупной техники, чем используется на небольших и средних участках. Существует несколько моделей, совместимых с мини-тракторами, но их характеристики требуют наличия силовой установки мощностью не менее 25 л.с., тогда как большинство мотоблоков имеет мощность в 5-9 л.с. Поэтому для того, чтобы обрести в свое хозяйство мульчер, его можно только собрать самостоятельно.
