Очиститель вороха ОВС-25

Подготовка к работе

Подготовительный процесс начинается со снятия решетной кассеты и установки питателей, транспортера и надставок шнекового узла. Далее следует надеть ремни на шкивы основных рабочих узлов

В процессе надевания ремней очень важно освободить натяжное устройство. Когда ремни закреплены, приступают к надеванию цепей на ходовую часть и натяжению ремня контрпривода

Оптимальное натяжение — если ремень можно отвести от прямой линии на сорок — семьдесят миллиметров на каждый метр длины ремня. Более сильное натяжение приведет к быстрому изнашиванию ремня, а более слабое — увеличит наползание ремня на звездочку. Последний этап — подключение аппарата к электросети.

Устройство зерноочистителя

Несмотря на свои размеры и функциональность, устройство машины довольно простое. Состоит очиститель из:

• Рабочей камеры,
• Транспортёров загрузочного и выгрузочного,
• Приемной камеры,
• Станов решетных,
• Аппарат щеточной очистки,
• Шнека,
• Рамы,
• Пары колес.

Загрузочный аппарат включает в себя:

• Транспортную ленту наклонную со скребками,
• Поднимающий механизм,
• Питатели,
• Вал с натяжным механизмом,
• Систему рычагов,
• Ролики и полумуфту.

Устройство верхнего и нижнего стана полностью одинаково. Каждый имеет по четыре решетных полотна, вставленных в специальную прочную рамку. Основу станов составляют цельные боковины из прочной стали. Движение станам передается через шатуны. Аппарат щеточной очистки состоит из шести щеток, прикрепленных скобами к металлической трубе, которая насажена на вал с ползунками. Во время скольжения вала по направляющим происходит прижимание щеток.

Очиститель вороха ОВС-25

Очиститель вороха самопередвижной модели ОВС – 25 – это современное механическое устройство в первую очередь предназначено для первичной и предварительной очистки сразу поступающего с поля зернового вороха всех колосовых культур, зернобобовых культур, крупяных, кукурузы, сорго, подсолнечника от различных примесей на открытых токах абсолютно во всех сельскохозяйственных угодиях страны.

Устройство также производит предварительную очистку семян сахарной свеклы и вороха клещевины на специальных приспособлениях по отдельным заказам за дополнительную плату. Машина может быть использована для погрузки и перелопачивания зерна в ворохах шириной не более 4,5 м. Машина самопередвижная.

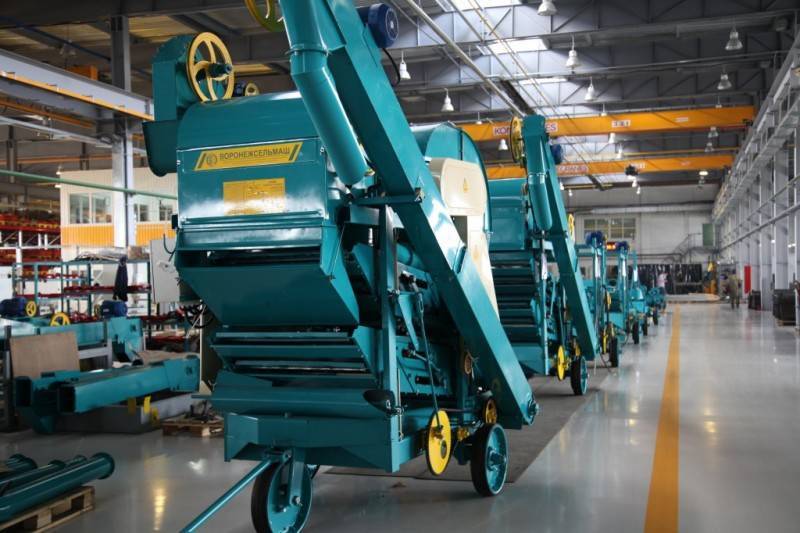

Фото очистителя вороха ОВС-25

Устройство очистителя вороха ОВС-25

ОВС-25 является мобильной зерноочистительной машиной и может легко быть перевезена на другой ток, зерносклад или же вообще в другое хозяйство, где используются сушилки зерна.

Это особенно актуально для хозяйств, у которых несколько зернотоков или зерноскладов, так как использование ОВС-25 позволяет сэкономить огромные деньги на строительстве нескольких ЗАВов или закупке других стационарных зерноочистительных машин. Большая производительность — 25 тч. Высокое качество очистки за счет использования не только регулируемого воздушного потока (как в сепараторах), но и очистки зерна в ОВС-25 также еще решетами и щетками.

Устройство очистителя вороха ОВС-25

Минимальные расходы электроэнергии на очистку зерна в ОВС-25 — 0,38 кВт/час на 1 т. Использование ОВС-25 позволяет во время очистки зерна проиводить также его сушку. ОВС-25 в отличие от других зерноочистительных машин может самостоятельно без помощи зернометателей, погрузчиков, норий и т. п. производить загрузку зерна в кузов автомашины или прицеп.

В процессе эксплуатации ОВС-25 не требует дорогостоящего сервисного обслуживания. Зерноочистительные машины ОВС-25 являются исключительно надежными зерноочистительными машинами, но даже в случае поломки запчасти к ОВС-25 можно приобрести повсеместно. Покупая ОВС-25 производства завода сельхозмашин Вы получаете недорогую, надежную и высокоэффективную зерноочистительную машину аналогичную по качеству сборки таким машинам как лущильник ЛДГ-10.

Технические характеристики зерноочистительной машины ОВС-25

Техническая характеристика	Значение
Тип	самопередвижной
Производительность	25 т/ч
Привод	электрический
Общая мощность электродвигателей	9,5 кВт
Расход электроэнергии	0,38 кВт. час/т
Ширина захвата	4,3 м
Высота	3,28 м
Длина	5,09 м
Вес в полной комплектности	1923 кг

Высочайшее качество ОВС-25 производства завода сельхозмашин подтверждено сертификатами соответствия, в т. ч. Российской Федерации, целым рядом дипломов, наград и самое главное — сотнями благодарных покупателей.

Технические характеристики зерноочистительной машины ОВС-25

Используйте преимущества новой усовершенствованной зерноочистительной машины ОВС-25 с увеличенным техническим ресурсом и Вы сможете заработать дополнительную прибыль за счет: — безупречного качества изготовления, надежности и простоты обслуживания ОВС-25; — увеличения производительности и качества очистки; — уменьшения процента травмирования зерна и расходов на содержание техники.

Устройство

Стандартная комплектация зерноочистительной машины включает следующие узлы:

• приёмный бункер;
• загрузочная транспортёрная лента;
• система сепарации с пневматическим приводом;
• решетный стан;
• шнек для отведения фуражных отходов;
• передаточные механизмы;
• вспомогательные элементы.

Выпускается оборудование на цельнометаллической сварной раме, оснащённой шасси для самостоятельного перемещения. Рабочие инструменты приводятся в действие электродвигателями. Конструкция предусматривает установку 4-х силовых агрегатов, каждый из которых выполняет свою функцию:

1. приведение шасси в движение – мотор, производительностью 1.1 кВт;
2. система сепарации – 4-киловатный двигатель;
3. транспортирующие элементы зерна и вороха – два двигателя, суммарной мощностью 4 кВт.

Благодаря внедрению в конструкцию инновационных решений, производителям удалось добиться высоких показателей производительности, снизив коэффициент повреждения зерна до минимального уровня.

Ячейки решетного стана подбираются с таким расчётом, чтобы зерновая масса разделялась на 2 фракции, приблизительно равные по объёму: сход и проход. В первом случае, зерно содержит крупные примеси, во втором – мелкие. Благодаря фракционному разделению поступающей массы и обеспечивается максимальная производительность. Зерно, содержащие крупные взвеси подаётся на решето для более тонкой очистки, после чего, очищенная масса просеивается вспомогательными решетами с идентичным диаметром ячеек. Здесь отбраковывается очищенное зерно, имеющее дефекты.

Примеси отводятся из камеры сепарации двумя способами:

1. лёгкие взвеси выдуваются воздушным потоком;
2. крупные составляющие через шнек поступают в камеру для фуражных отходов.

Очищенное зерно поступает в приёмник, откуда подаётся на ленту погрузочного транспортёра.

Подбор решет для ОВС-25

Рекомендации по подбору решет:

• Решето Б2 должно пропускать всё зерно, отделяя крупные примеси в сход.
• Решето Б1 разделять обрабатываемую массу на две равные части.
• Решета В и Г, благодаря отверстиям меньше размера полноценного зерна, пропускают только битые, дефектные зёрна и мелкофракционные включения.

Подбираем Б1 и Б2

В первую очередь нам необходимо определить рабочую поверхность сита. Для этого выбираем сторону с самой гладкой стороной. Это как правило сторона, где отштампован размер ячеек самого решета. Именно эта сторона и устанавливается на ОВС 25. Самая гладкая сторона должна смотреть вверх.

Далее нужно положить решето на ровную поверхность и насыпать на него несколько пригоршней зерновых которые будут подвержены очистке. Затем мы приподнимаем один край решета, имитируя наклон стана самой машины, и ударами второй ладони имитируем работу зерно очистителя.

Теперь пришло время оценить результаты нашего теста. Если в сходе остались: мусор, комья земли и небольшое количество тестируемого зерна, значит решето подобрано оптимально.

Подбираем В и Г

Теперь настал черед подбора более мелких решет. Здесь процедура такая же как и в первом случае, с той лишь разницей, что теперь мы тестируем зерно, которое прошло через сито, то есть проход.

После установки всех решет, согласно инструкции, необходимо сделать проверочную очистку. В случае излишка в очищенном зерне крупных примесей — заменить Б1 и Б2 на более мелкие. Если осталось много мелких фракций — заменить В и Г на более крупные. Также более крупные решета В и Г применяются для отсева семенного материала.

Количество решет: 8

На фото: решета на овс 25

Прижатие щеток к решету должно обеспечивать проникание щетины через ячейки на 1-2 мм над поверхностью. Важна и точная регулировка натяжения ремней и цепей всех передаточных механизмов. При смене одной культуры на другую машину необходимо тщательно очистить от остатков семян.

Размеры решет

Габаритные размеры решет у разных машин несколько отличаются, но справедливости ради стоит заметить, что сита таких моделей как: СМ-4, ОВП-20А, ЗНВ-10, ЗНВ-20, СВУ-5А, ЗАВ10.30.000, ЗД10.000, ОВБ, СПС-5 подходят и для ОВС 25. Размер по сторонам: 990 х 790.

Решета по сельхоз культурам

Очищаемая	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)
культура	Б1 мм круглые	Б1 мм квадрат	Б2 мм круглые	Б2 мм квадрат	В мм круглые	В мм квадрат	Г мм круглые	Г мм квадрат
Пшеница	4.0 – 6.0	2.2 – 3.0	5.0 – 7.0	3.0 – 6.0	2.0 – 2.5	1.7 – 2.2	2.5 – 3.0	2.0 – 2.4
Рожь	4.0 – 6.5	2.2 – 2.6	5.0 -6.0	2.6 – 3.6	1.5 – 2.0	1.5 – 1.7	2.0 – 2.5	1.7 – 2.0
Ячмень	4.0 – 5.0	2.4 – 3.0	5.0 – 8.0	3.6 – 5.0	2.5	2.0 – 2.4	3.0	2.2 – 2.6
Овес	5.5	2.0 – 2.4	6.0	2.6 – 3.6	2.5	1.7 – 2.0	2.5	2.0 – 2.2
Просо	2.2 – 3.0	1.7 – 2.0	3.0 – 4.0	2.0 – 2.2	2.0	1.7 – 2.0	2.4	2.0 – 2.2
Кукуруза	8.9 – 9.0		10.0	6.0	5.0	3.0 – 5.0	6.0	4.0 – 5.0
Горох	6.5 – 8.0	5.0 – 6.0	8.0 – 9.0	7.0	4.0 – 5.0	2.4 – 3.6	5.0 – 6.0	4.0 – 5.0
Подсолнечник	7.0 – 9.0		8.0 – 10.0			1.7 – 2.2	3.2 – 3.6
Гречиха	4.5 – 5.0	3.5 – 4.5		5.0 – 7.0	2.5 – 3.0	2.5 – 3.0	3.2 – 4.0
Рапс	2.5 – 3.0		3.2 – 3.5		0.8 – 1.0		1.1 – 1.2
Соя	7.0 – 8.0	5.0 – 5.5	8.0 – 9.0	6.5		4.5		5.0
Горчица	2.8		3.0		1.1 – 1.2		1.5 – 1.6
Рис	5.0 – 5.5	2.4 – 2.8	5.5 – 6.5	2.8 – 3.6	2.5 – 3.0	2.0 – 2.0		2.2 – 2.4
Лен	2.5 – 3.0	0.9 – 1.0	3.0 – 3.6	1.1 – 1.2	2.0		2.5	0.8 – 0.9
Кориандр	2.5 – 3.6		3.6 – 5.0		1.5 – 2.0		2.0 – 2.4
Эспарцет		4.0		4.4	3.6	2.2		2.4 – 2.6
Фасоль	6.5 – 8.0		9.0 – 11.0	7.0	3.0 – 4.0	4.0 – 5.0	5.0 – 7.0	5.0 – 6.0
Тыква	12.0		12.0		9.0		3.0
Арбуз	8.0 – 10.0		11.0		4.0 – 5.0		2.0 – 2.6
Дыня	5.0 – 6.0		6.5		4.0		1.6
Огурцы	5.0		5.5		3.0 – 3.5		1.2
Помидоры	4.0		4.0		2.0 – 2.2		0.8
Морковь	2.5		2.8		0.6		0.7
Редис	3.6		4.0		1.6		2.0
Капуста	3.0		4.0		1.1 – 1.7		1.1 – 1.7

Таблица подбора решет для сортировки зерна в ОВС 25

Видео: ОВС 25 БОЛЬШЕ НЕ ПЫЛИТ !!! ОВС-25А НОВИНКА !!!

Видео: Демонстрация работы.

Статья была полезной? Понажимай на кнопочки!

Производство ОВС-25 в АгроСтрой

Компания АгроСтрой производит ОВС-25 с типовыми техническими характеристиками, но с использованием собственных наработок и технологий, которые упрощают эксплуатацию очистителя и позволяют снизить цену его. Например:

Каждую веялку ОВС-25 мы можем скомплектовать с различными наборами решет, чтобы адаптировать её под требования заказчика.

От комплектации и исполнения зависит цена очистителя вороха. Калькулятор цены находится на отдельной странице, но при необходимости доставки нашим транспортом или внесения изменений в конструкцию ОВС согласовывать конечную цену следует с нашим менеджером.

Устройство машины спроектировано так, что на её работу требуется минимальный расход энергии. Мы устанавливаем на ОВС-25 итальянские редукторы Bonfiglioli, работающие в 4 раза дольше отечественных и китайских при примерно одинаковой стоимости.

За счет оптимизации всех механизмов наши зерноочистители экономичны: на очистку 1 тонны зернового вороха потребляется всего 0,38 кВт*ч электроэнергии.

На наших складах постоянно имеется резерв очистителей, отдельных узлов и запчастей к ним, поэтому у нас можно купить 20 машин и больше с отгрузкой их в течение трех дней после оплаты. В комплекте к каждому очистителю вороха поставляется набор стандартных решет.

На фото ниже показаны сами очистители ОВС-25 и отдельные узлы их:

Также мы изготавливаем стационарный очиститель вороха ОВС-25С, который в некоторых случаях оказывается более предпочтительным, чем передвижной.

Доставка ОВС-25 возможна как транспортом нашего предприятия, так и транспортом заказчика. Наше производство находится в поселке Семилуки, в пригороде Воронежа, и расстояние доставки можно считать от самого Воронежа.

Все расчеты, стоимость, условия доставки и дополнительные нюансы вы можете уточнить у наших менеджеров. Пишите или звоните нам, даже если сейчас вы только прицениваетесь и изучаете разные предложения — мы с радостью поможем вам выяснить все особенности производства и продажи ОВС, конечную стоимость установки, комплектацию, тонкости подбора решет и другие детали.

Рабочий процесс

Процесс очистки зернового материала на веялке ОВС-25 происходит следующим образом.

Скребковые питатели при движении машины вдоль бунта подают исходный материал к подъемной трубе загрузчика, по которой он поступает в приемную камеру.

Питающее устройство приемной камеры распределяет материал по ширине камеры. Распределитель делит материал на две равные части и направляет в два пневмосепарирующих канала.

Воздушный поток из исходного материала выделяет и уносит легкие примеси. Крупные примеси от воздушного потока отделяются в осадочной камере, мелкие в инерционном пылеотделителе.

Зерно после очистки от легких примесей в двух пневмосепарируюших каналах направляется двумя потоками на два решетных стана: верхний и нижний, которые по устройству одинаковы.

1 — очищенное зерно; 2 — крупные и мелкие примеси; 3 — легкие примеси.

разделение две равные по массе фракции

Проход с решета Б1 поступает на решета В и Г, с одинаковыми отверстиями и установленные последовательно, сход — на решета Б2, установленные последовательно к решетам Б1. На решетах Б2 выделяются крупные примеси — сход.

Проход с решет Б2 составляет очищенное зерно. На решетах В и Г выделяются мелкие примеси:

• подсев
• щуплое
• битое зерно — проход.

Сход с решет Г состоит из очищенного зерна.

Крупные (сход с решет Б2) и мелкие (проход через решета В и Г) примеси поступают в шнек фуражных отходов. Чистое зерно поступает в приемник, из которого шнеком подается в нижнюю головку отгрузочного транспортера.

Отгрузочным транспортером очищенное зерно выводится из машины и направляется в кузов автомашины или образуется бунт очищенного зерна.

Выделенные пневмосепарирующей системой легкие примеси пневмотранспортером относятся в сторону.

После решетной системы примеси и легкие примеси из осадочной камеры отводятся шнеком и складываются в бунт фуражных отходов.

Очиститель вороха самопередвижной ОВС-25

Очиститель вороха самопередвижной ОВС-25 — одна из самых востребованных зерноочистительных машин для зернотоков, хранилищ зерна и хозяйств, имеющих несколько разрозненных участков складирования и переработки собранного материала.

ОВС-25 хорош тем, что позволяет очищать ворох зерновых, поступающий с комбайнов или других молотильных машин, и доводить зерно до базисных кондиций, необходимых для дальнейшей переработки или закладки на хранение, и при этом не требует расходов на установку и введение в эксплуатацию. Этим машина выгодно отличается от стационарных комплексов и машин, строительство, монтаж и пуско-наладка которых занимает длительное время и является достаточно дорогостоящей. После доставки на предприятие два человека за два часа могут собрать установку и она будет готова к работе как на крытых площадках, так и под открытым небом.

Кроме того, зерноочистительная машина ОВС-25 легко транспортируется на любые расстояния и может быть быстро перевезена с одного участка или хозяйства на другое. Для перевозки её требуется автомобиль грузоподъемностью от 2 тонн (ЗИЛ «Бычок», ГАЗ-3308 и другие). Это делает машину удобной для хозяйств, имеющих несколько разрозненных зернотоков или складов, поскольку позволяет экономить деньги на строительстве и установке ЗАВ, норий и другого стационарного оборудования.

При этом очиститель ОВС-25 достаточно экономичен и удобен в эксплуатации, может разгружать очищенное зерно сразу в кузов автомобиля и обеспечивает необходимые параметры культуры после очистки.

ОВС-25 на площадке завода

Описание технических характеристик ОВС 25

Технические характеристики очистителя вороха ОВС 25 превышают все ожидания пользователей, аппарат широко используется в сельском хозяйстве. Он применяется для обработки различных культур – злаковых, бобовых, кукурузы, рапса и прочих. Аппарат отличается универсальностью и оптимальной ценой, что позволило ему завоевать популярность на рынке.

Преимущества зерноочистительной машины

Такой принцип функционирования позволяет сэкономить время, финансовые ресурсы и топливо. К другим преимуществам аппарата относят:

• экономичность;
• не требует привлечения транспортера для выгрузки переработанного сырья, что существенно экономит деньги;
• аппарат позволяет произвести не только очистку зерна, но и ее сушку;
• высококачественная обработка злаковых культур;
• очистка сырья осуществляется в несколько этапов, что позволяет достичь лучшего результата;
• простота обслуживания и управления ОBC-25
• любые посторонние включения в составе сырья выгружаются автоматически;
• во время процесса очистки зерно практически не повреждается, что не ухудшает его качеств;
• для работы на машине требуется всего лишь один оператор;
• присутствие скребкового механизма очистки;
• агрегат способен без особых трудностей работать в любых условиях, независимо от существующих погодных условий.

Конструкция зерноочистителя

Аппарат ОВС 25 состоит из следующих конструктивных частей:

• транспортеры, осуществляющие подачу сырья и выгрузку обработанного материала;
• рабочие и приемные камеры;
• аппарат щеточной очистки
• шнек фуражных отходов;
• рама;
• колеса и другие вспомогательные механизмы.

Все конструктивные элементы очистителя вороха ОВС 25 смонтированы на металлической сварной раме. Она оборудована двигательным устройством, которое обладает способностью самостоятельно передвигаться. Рабочие механизмы машины приводятся в действие при помощи четырех моторов. Двигатель для сепаратора имеет мощность 4 кВт, для погрузчика и отгрузчика сырья – 2,2 кВт каждый, для передвижения агрегата – 1,1 кВт.

Основные технические параметры

Технические характеристики ОВС-25 представлены в следующей таблице:

Тип аппарат для очистки зернового сырья	самопередвижной
Производительность модели	25 т/ч
Тип привода	электрический
Расход электрической энергии	0,38 кВт.ч/т
Ширина производимого захвата	4,3 м
Высота	3,28 м
Длина	5,09 м
Полный вес	1,9 т

Как работает аппарат?

В тот момент, когда зерноочистительная машина ОВС-25 проходит по целине, ее захватывающие механизмы собирают ворох и отправляют его в загрузочный бункер. В дальнейшем по транспортеру сырье поднимается по желобу и попадает в принимающее отделение шнека. Питающий аппарат обеспечивает равномерную подачу с учетом возможностей рабочей камеры. Шнек разделяет ворох на две части, каждую из которых отправляет в свой воздухоотводящий канал.

В конструкции агрегата для очистки сырья присутствует вентилятор. При движении его лопастей создают воздушные потоки. Они удаляют из вороха мелкие загрязняющие элементы, а более тяжелые оседают в аспирационном отсеке.

В решетном стане, который состоит из двух частей, происходит следующий этап очистки. Каждый из них находятся специальные решетки. Очитка зерна с их помощью происходит путем вертикальной циркуляции. В верхнем отсеке стана сырье подвергается очистке от всех крупных включений – камней, сухой земли. В нижней части происходит удаление сколотых и поврежденных зерен.

В дальнейшем обработанное сырье в ОВС-25 подается в задний отдел рабочей камеры, после чего перемещается в нижнюю полость отгрузочного устройства. Транспортер перемещает материал в кузов грузового автомобиля или сыплет рядом на землю. Все загрязнения и посторонние частицы выводятся через специальный отсек и отсыпаются рядом.

Чтобы ОВС-25 работал эффективно, следует правильно подбирать диаметр сменного сита. Если эксплуатировать агрегат правильно и бережно, он сможет работать без какого-либо ремонта не меньше 10 лет. При необходимости на данную модель может устанавливаться редукторный мотор. Такое решение повышает производительность аппарата и позволяет осуществить настройку скорости передвижения более плавно.

Конструкция ОВС-25

(2 votes, average 1.50 out of 5)

В комплектацию машины входят:

• загрузочный транспортёр
• приёмная камера с устройством электропитания
• сепарирующая система с пневматическим движением
• решетные станы
• шнек фуражных отходов
• передаточные системы
• другие вспомогательные механизмы

Все составляющие агрегата смонтированы на металлической сварной раме, оборудованной двигательным устройством с возможностью самостоятельного передвижения. Рабочие механизмы приводят в движение 4 электродвигателя. Моторы, предназначенные для сепараторов, имеют мощность 4 кВт, для отгрузчика и погрузчика зерна или вороха — 2 движка по 2 кВт каждый и для передвижения агрегата — 1,1 кВт.

Очищается ворох сельскохозяйственных растений со скоростью 9,15 м/ч. Скорость передвижения в пределах тока составляет 0,25 км/ч. Самостоятельное передвижение, вне работы на токе, строго воспрещается.

Технические характеристики ОВС-25

Компания Агрострой производит зерноочистители ОВС-25, имеющие стандартные технические характеристики:

Характеристика	Значение
Производительность по пшенице при влажности до 20% и содержании примесей до 10% в режиме предварительной очистки	25 т/ч
Производительность по пшенице с исходной влажностью не более 16% и содержанием примесей до 10% (сорных — не более 3%) в режиме первичной очистки	12 т/ч
Масса ОВС-25 с полным комплектом сменных органов и приспособлений	1950 кг
Масса ОВС-25 в комплектации, достаточной для выполнения технологических операций	1840 кг
Установленная мощность	9,2 кВт
Длина (в рабочем состоянии/при транспортировке)	4730/4580 мм
Ширина (в рабочем состоянии/при транспортировке)	5460/2770 мм
Высота	3310 мм
Скорость движения при предварительной очистке	12 м/ч
Скорость движения при первичной очистке	3 м/ч
Транспортная скорость при передвижении на току	36 м/ч
Количество обслуживающего персонала	1 чел.
Трудоемкость сборки и наладки машины перед началом работы	4 чел*ч
Срок службы (при эксплуатации 260 часов в год)	9 лет
Наработка на отказ II группы сложности	не менее 100 часов

 При таких характеристиках ОВС-25 обеспечивает следующие параметры зерна на выходе:

Характеристика	Значение
Предварительная очистка
Содержание сорной примеси	Не более 3%
Содержание соломистой примеси	Не более 0,2%
Отделение примесей шириной более 20 мм	100%
Вынос основной культуры в отходы	Не более 0,5%
Дробление зерна	Не более 0,5%
Первичная очистка
Содержание сорной и зерновой примеси	Не более 4%
Содержание сорной примеси	Не более 1%
Вынос основной культуры в отходы	Не более 2%
Дробление зерна	Не более 0,5%

Такая очистка позволяет сразу отгружать зерно из ОВС-25 на транспорт и отправлять его на сушку, переработку или хранение. Таким образом, самопередвижной очиститель способен заменить стационарные комплексы зерноочистки в тех случаях, когда его производительности оказывается достаточно для конкретного хозяйства.

Производители

Примечательно, но ОВС-25 не является собственной разработкой какого-либо предприятия. Это результат массового внедрения потоковых технологий для обработки зерна, которое проходило в 60-х годах прошлого столетия. Поэтому данная модификации самоходной зерноочистительной машины выпускается несколькими российскими предприятиями. Каждый производитель вносит свои конструктивные решения, но общая концепция и принцип работы оборудования остаётся неизменным.

Среди отечественных производителей, специализирующихся на выпуске ОВС-25 можно выделить такие компании:

• Воронежсельмаш. Это один из старейших и крупнейших в России заводов по производству зернообрабатывающего и элеваторного оборудования. Компания работает в этой области больше 90 лет, и за свою историю ни разу не отступала от выбранной специализации, постоянно внедряя инновационные технологии.
• Плотава. Компания работает в Барнауле, занимаясь разработкой зерноочистительных комплексом. Помимо изготовления, производитель оказывает услуги по монтажу и обслуживанию оборудования, занимается поставкой запасных частей и комплектующих деталей.
• АгроСтрой. Производственные линии этого предприятия находятся в Воронеже, основная специализация: разработка сельскохозяйственной техники различного назначения.

Отдельно можно выделить компанию АгроТехМаш, работающую на рынке с 2014 года, но уже считающуюся одним из лидеров по производству зерносушилок и зерноочистительных машин.

К преимуществам самоходного очистителя вороха от компании АТМ можно отнести следующие моменты:

1. Облегчённый вариант решетного стана. Благодаря этому решению, более рационально распределяются нагрузки на электропривод и фиксаторы, что значительно увеличивает срок службы оборудования.
2. Запатентованная система смазки подшипников и трущихся деталей. Тавотницы заметно упрощают процедуру технического обслуживания, корпуса подшипников имеют повышенный запас прочности.
3. Частотный преобразователь, интегрированный в корпус мотора-редуктора. Этот элемент позволяет регулировать транспортную скорость с главного пульта управления.
4. Видоизменённая колёсная база. Внесение ряда изменений в штатную конструкцию помогло добиться более мягкого и плавного хода, что положительно влияет на качество первичной обработки зерна.

Помимо этого, АгроТехМаш участвует в государственной программе помощи развитию сельскохозяйственной отрасли, поэтому компания предлагает купить зерноочистители по сниженной цене.

Конструкция

Машина ОВС-25 состоит из:

1. Загрузочного транспортера
2. Приемной камеры с питающим устройством
3. Пневмосепарирующей системы
4. Решетных станов
5. Шнека фуражных отходов
6. Передаточных и других вспомогательных механизмов

элементы машины смонтированы на раме с движительным устройством, снабженным механизмом самопередвижения.

Рабочие органы веялки приводятся в действие от:

• четырех электродвигателей, предназначенных для сепарирующих органов машины, 4 кВт
• загрузчика и отгрузчика материалов, два электродвигателя по 2 кВт каждый
• механизма передвижения, 1,1 кВт.

При переездах вне тока передвижение своим ходом запрещается.

Преимущества зерноочистителя

Главное достоинство аппарата — мобильность. Машина может без помощи тягловой техники перемещаться по целине или току, не прерывая рабочего процесса. Это экономит не только время, но и рабочие ресурсы, и топливо. К плюсам можно отнести и:

• Экономичность,
• Не требуется дополнительное приобретение транспортера для выгрузки готового продукта,
• Качественная первичная очистка злаковых,
• Многоступенчатый процесс первоначальной очистки,
• Одновременная сушка и очистка зерна,
• Автоматическая выгрузка инородных включений,
• Легкость в обслуживании и управлении,
• Минимальность травмирования зерна во время обработки,
• Скребковый механизм очистки,
• Возможность работы на любом грунте и в любых погодных условиях.

Для управления требуется всего один оператор.

Он сможет одновременно задавать сырье на переработку и контролировать отгрузку уже готового очищенного продукта. Аппарат имеет автоматическую систему настройки рабочих режимов. К достоинствам самопередвижного устройства для очистки вороха относят отсутствие необходимости возведения норий и монтажа дополнительных погрузчиков.

Технические характеристики зерноочистителя ОВС 25

Ниже приведены сводные таблицы с характеристиками очистительной машины.

Габаритные размеры агрегата

Размеры	Габаритные размеры в рабочем состоянии мм.	Размеры зерноочистителя в транспортном состоянии мм.
Длинна	5090	4640
Ширина	6200	2145
Высота	3280	3280
Просвет	190	190
Колея заднего хода	1555	1555

Вес

Масса агрегата с комплектов сменных решет, не более	кг	1956
Масса машины снаряженной для выполнения одной операции	кг	1840

Загрузочный транспортер

Число питателей	шт.	2
Число оборотов головки вала	об/мин.	360
Число скребков	шт.	28
Перемещение скребков питателя	м/с	0.7
Количество скребков питателя	шт.	16

Двигатели для ОВС 25

	Двигатель привода машины	Двигатель загрузчика и отгрузчика	Двигатель редуктора передвижения
Количество шт.	1	2	1
Мощность кВт	4.0	2.2	1.1
Количество оборотов Синхронное об/мин	1500	1000	1000

Воздушная камера

Вентилятор	тип	Радиальный пылевой
Диаметр крыльчатки	мм.	530
Число крыльчаток	шт.	1
Количество лопастей	шт.	6
Длина лопастей	мм.	242
Ток воздуха	м³/ч	4500 – 5000
Частота вращения крыльчатки	об/мин	1180±10
Сечение воздуховода	мм.	960 – 130

Решетные станы

Число станов	шт.	2
Работа станов	тип	Параллельный
Частота колебаний	кол/мин	460
Угол наклона решет	град.	8 ±1°
Амплитуда колебаний станов	мм.	7.5
Число щеток для решет	шт.	24
Частота колебаний щеток	кол/мин	35
Амплитуда колебаний щеток	мм.	128 – 148
Количество решет в ОВС 25	шт.	8
