Техника типа «обратная лопата» и «грейфер»
Когда требуются узкоспециальные работы, например отрывка глубокого и узкого котлована или траншеи применим грейфер. С его помощью можно вырыть колодец.
Грейфер — это ковш, имеющий 2 лопасти или больше, и стрелочный (ранее использовался канатный) привод, который лопасти смыкает. Эти самоходные аппараты применяют при разработках выемок, имеющих вертикальные стены. Из-за особенности конструкции предполагается использование данного экскаватора на грунтах любой плотности. Машины этого типа применяют вместе с ковшами различного объема (от 0,35 до 2,5 м³).
«Обратная лопата» используется для реализации траншей с глубиной до 7 м и котлованов 6 м. Эти типы конструкции обладают немного меньшей производительностью, чем изделие «прямая лопата», но более долговечны и универсальны (ширина забоя ограничена только проходимостью).
Внешне обратная лопата похожа на открытый снизу ковш, имеющий режущий передний край и шарнирное соединение с рукоятью.
ГОСТом, действующим на территории СНГ, утверждено, что универсальные полноприводные экскаваторы должны комплектоваться именно обратной лопатой.
Машина типа «Драглайн»
Чаще всего одноковшовые экскаваторы типа «драглайн» применимы там, где нужно работать с грунтом ниже стоянки. Они могут:
- отрывать глубокие котлованы и широкие траншеи;
- возводить насыпи;
- разрабатывать грунт из-под воды.
У драглайна радиус действия равен 10 м, а глубина копания почти 12 м. Он идеален для зачистки откосов и планировки больших площадей. С этими видами машин стройплощадке не страшен уровень грунтовой влаги и тип грунта (как мягкий, так и твердый).
Конструкция драглайна подразумевает использование длинной стрелы кранового типа и ковша, подвешенного на канатах.
Для эффективной работы схема выработки может быть поперечно-челночной или продольно-челночной. Эти варианты использования позволяют сокращать угол поворота машины и высоту подъема ковша, тем самым увеличивать ее производительность почти в 2 раза. Плюс ковши тут применяются с объемом до 2,5 м³. Для планировки больших участков, предполагающих возведение свайного фундамента, данные экскаваторы — лучшее решение. К тому же с этой маркой экскаватора связаны все работы по созданию морских объектов (портов, мостов, туннелей и корабельных доков).
Основное рабочее оборудование экскаваторов
Одноковшовый экскаватор может быть укомплектован основным (которое пускается в ход непосредственно для копания грунта) либо дополнительным рабочим оборудованием, водружаемым на базовую машину для реализации иных операций.
Прямая лопата
Основным рабочим оборудованием, которое пускают в ход при разработке грунта выше площадки, где находится экскаватор, является прямая лопата. При подобной конструкции экскаватора ковш закреплен на рукояти, которая устанавливается на стреле шарнирно. Ну а последняя шарнирно закрепляется на поворотной платформе, о которой уже шла речь ранее.
Рисунок 3. Гусеничный экскаватор с прямой лопатой во время выполнения своих непосредственных функций
В течение эксплуатации экскаватора с прямой лопатой грунт копается в направлении от машины. Данное рабочее оборудование гарантирует максимальное усилие копания грунта и наибольшую производительность (благодаря снижению до минимума числа операций, реализуемых за один цикл копания). Наиболее логичным привлечение к работе рассматриваемых здесь землеройных машин выглядит при погрузке грунта и сыпучих материалов, а также при разработке месторождений полезных ископаемых.
Классический цикл функционирования экскаватора с прямой лопатой, продемонстрированный на рисунке ниже, включает в себя ряд операций.
- 1. Загрузка ковша, совершаемая посредством поворота рукояти относительно стрелы. При этом положение ковша относительно рукояти и положение стрелы относительно шасси остается таким, же, каким было.
- 2. Поворот платформы совместно с рабочим оборудованием после завершения загрузки. Далее ковш направляется к пункту разгрузки. В данный временной промежуток положение ковша относительно поворотной платформы остается прежним.
- 3. Подъем стрелы. Данная операция, предшествующая разгрузке ковша, производится с целью увеличения погрузочной высоты.
- 4. Разгрузка ковша. На гидравлических моделях экскаваторов совершается путем поворота ковша относительно рукояти (то есть обычным опрокидыванием), а на механических – путем открывания дна ковша.

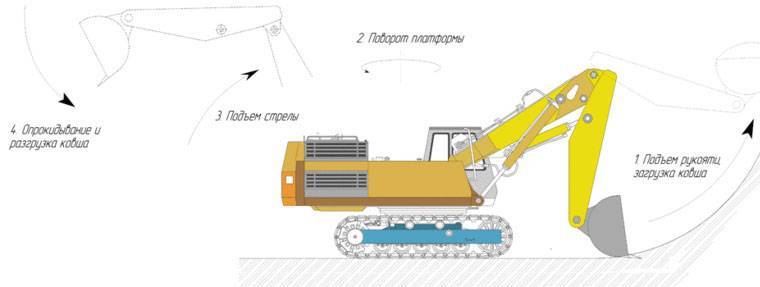

Рисунок 4. Четрые этапа рабочего цикла экскаватора типа «прямая лопата»
Обратная лопата
Обратной лопатой оборудуются экскаваторы, проектируемые для разработки грунта ниже уровня площадки, где находится машина. В ситуации с рабочим оборудованием этого типа копание грунта осуществляется в направлении к экскаватору, то есть иначе, нежели при функционировании машины с прямой лопатой. Гидравлические модели экскаваторов, «вооруженные» обратной лопатой, обладают способностью вести разработку грунта не только ниже, но и выше уровня, на котором находится базовая машина, однако делают это с меньшей производительностью, если сравнивать с прямой лопатой.
Рисунок 5. В деле мини-экскаватор с обратной лопатой
Цикл работы данных экскаваторов отличается у моделей с разным приводом. Для примера рассмотрим основные его этапы (показаны на рисунке ниже) для гидравлических машин, имеющих независимый привод рукояти, стрелы и ковша.

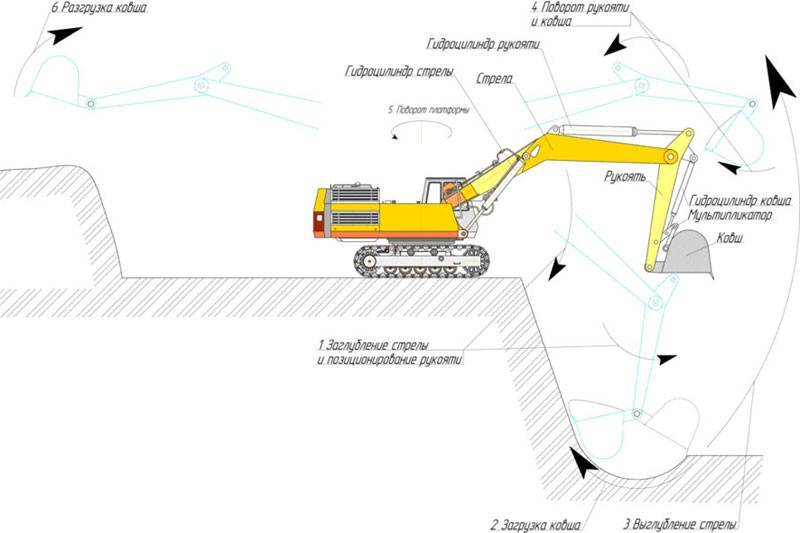

Рисунок 6. Основные этапы рабочего цикла экскаватора типа «обратная лопата»
- 1. Заглубление стрелы в выемку. В то же самое время выполняется позиционирование рукояти экскаватора.
- 2. Загрузка ковша его поворотом относительно рукояти;
- 3. Выглубление стрелы.
- 4. Поворот рукояти и ковша во избежание высыпания набранного грунта (совершается синхронно с выглублением стрелы).
- 5. Поворот платформы с базирующимся на ней рабочим оборудованием.
- 6. Разгрузка грунта.
Грейфер
При подготовке узких котлованов большой глубины, а также для погрузки и выгрузки грунта и других материалов в дело вступают экскаваторы, в которых роль рабочего органа отводится грейферу. Рабочим органом данного типа могут комплектоваться и механические, и гидравлические экскаваторы. У вторых грейфер обычно занимает место на рукояти, заменяя ковш (его челюсти при этом имеют гидропривод). В случае с механическими экскаваторами конструкция включает канаты, на которых подвешивается грейфер.
Рисунок 7. Экскаватор с грейфером в работе
Классификация одноковшовых экскаваторов
По типу ходового устройства
гусеничные;
пневмошинные;
на спецшасси автомобильного типа;
шасси грузового автомобиля или трактора.
По типу привода
одномоторные;
многомоторные.
По исполнению опорно-поворотного устройства
полноповоротные;
неполноповоротные.
По способу подвески рабочего органа
гибкие;
жесткие.
По типу исполнения рабочего органа
шарнирно-рычажные;
телескопические.
Основное рабочее оборудование одноковшовых экскаваторов
В зависимости от производственных условий в качестве сменного оборудования экскаваторов применяют прямые и обратные лопаты, драглайны, грейферы и струги.

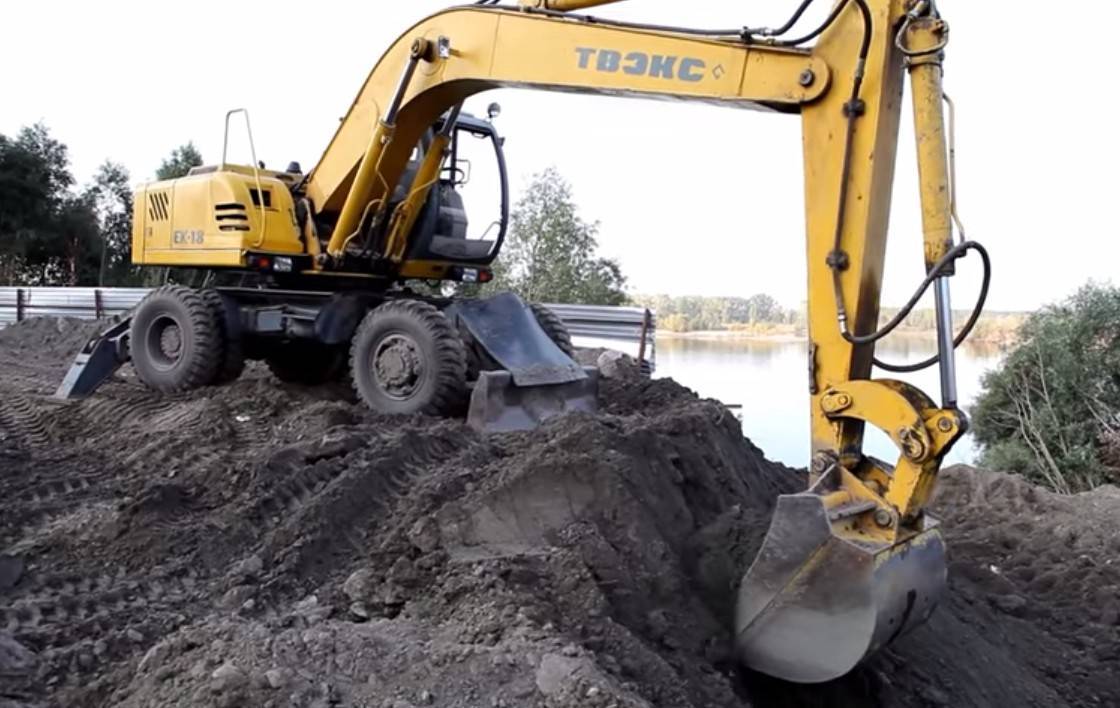

Колесный экскаватор обратная лопата
Рабочее место называется забоем, а разрабатываемые по мере передвижения экскаватора участки грунта – проходкой.
Работы осуществляются продольными – лобовыми проходками и поперечными – боковыми.
Земляные работы с помощью экскаватора могут осуществляться с выгрузкой грунта в отвал,непосредственно в насыпь, или в транспортные средства – автосамосвалы.
Экскаваторы, оборудуемые прямой лопатой используют для разработки грунтов расположенных выше уровня стоянки экскаватора. В этом случае предусмотрен заезд экскаватора на уровень дна котлована. Экскаваторы, оборудованные обратной лопатой, используют для разработки , грунтов ниже уровня стоянки экскаватора и при разработке траншей и неглубоких котлованов.
Последнее время все чаще для применения различных работ, особенно в стесненных условиях стройплощадок начали использовать мини экскаваторы. Это очень производительная и удобная техника, которая может практически полностью вытеснить ручные работы со стройплощадки, благодаря своей универсальности. Очень часто бывает экономически оправдано заказать мини экскаватор в аренду в СПб, а не покупать данную технику. Специализированные компании обеспечивают такой мини техникой любые виды строительных работ. Поэтому аренда мини экскаваторов становиться все более популярной.
Экскаваторы-драглайны используют для разработки грунтов мягких и средних пород расположенных ниже уровня стоянки экскаватора. Драглайн по схеме работы напоминает скрепер навешенный на стрелу экскаватора.
Разработка грунта с погрузкой экскаватором драглайн
Экскаваторы-драглайны обладают большим радиусам действия и глубиной копания.
Экскаваторы, оборудованные грейферами, используют при разработке мягких и сыпучих грунтов при вертикальных укрепленных стенках глубоких котлованов.
Основными видами рабочего оборудования одноковшовых экскаваторов являются: драглайн, прямая лопата, обратная лопата и грейфер.
Наиболее часто используются одноковшовые экскаваторы серии Э и ЭО. Они имеют ковши вместимостью от 0,15 до 2,5 м3.
Разработку грунта одноковшовыми экскаваторами ведут позиционно.
Процесс разработки грунта из чередующихся в одном цикле операций:
1. Резание грунта и заполнение ковша;
2. Подъем ковша с грунтом;
3. Поворот экскаватора вокруг оси к месту выгрузки;
4. Выгрузка грунта из ковша;
5. Обратный поворот экскаватора в забой;
6. Опускание ковша и подача его в исходное положение для резания грунта.
Рабочие параметры одноковшовых экскаваторов
Основные рабочие параметры одноковшовых экскаваторов следующие:
– радиус резания Rр;
– радиус выгрузки RВ;
– высота выгрузки НВ;
– глубина резания Нр.
Эти параметры зависят от размеров рабочего оборудования, его вида и особенностей.
Радиус резания (Rр) – это расстояние от оси вращения экскаватора до зубьев ковша, при врезании его в грунт;
Радиус выгрузки (RВ) – расстояние от оси вращения экскаватора до центра тяжести ковша в момент выгрузки грунта;
Высота выгрузки (НВ) – расстояние от уровня стояния экскаватора до нижней части ковша в момент выгрузки грунта;
Глубина резания (копания) (Нр) – наибольшая глубина выемки, которая может быть образована экскаватором с одной стоянки.
Популярные модели
Выпуском карьерной техники занимаются несколько известных зарубежных производителей. В России также производятся подобные машины. Среди лидеров по производству техники для работы на открытых месторождениях находятся компании Hitachi и Caterpillar. Приведем краткие характеристики современных популярных моделей этих брендов.
Хитачи
Компания Hitachi по объему продаж карьерных экскаваторов является лидером на мировом рынке. В модельном ряду — двухгусеничные гидравлические машины с объемами ковша от 1.15 до 43 м3. Некоторые характеристики моделей приведены в таблице.
| Модель | ZX470-5G | ZX670-5G | ZX870-5G | EX1200-6 | EX1900-6 |
| Двигатель | Isuzu AA-6WG1XQA | Isuzu BB-6WG1XQA | Isuzu BB-6WG1 XQA-04 | Cummins QSK23-C | Cummins QSKTA38-CE |
| Мощность двигателя, кВт. | 235 | 312 | 360 | 567 | 810 |
| Масса, кг | 45600 — 47800 | 66800 — 68200 | 80800 — 84200 | 114 000 | 191 000 |
| Тип ковша | Обратный | Обратный/прямой | |||
| Емкость ковша, м3 | 1.15 — 2.65 | 2.5 — 3.5 | 2.9 — 4.5 | 5.2 — 6.7 | 4.4-12/11.0-15.0 |
| Глубина копания, мм | 5920 — 9230 | 7120 — 9150 | 7140 — 8870 | 8050 — 9380 | 8180-14430/5920 |
| Высота копания, мм | 10130 — 11420 | 11190 — 12240 | 12010 — 13820 | 12410 — 13460 | 14140-17900/14610 |
| Высота выгрузки, мм | 6900 — 8390 | 7330 — 8330 | 8130 — 9740 | 8050 — 9080 | 9060-13200/10440 |
| Длина стрелы, м | 6.3, 7 | 6.8, 7.8 | 7.1, 8.4 | 7.55, 9 | 8.3 |
| Длина рукояти, м | 2.5-4.9 | 2.9-4.2 | 2.95-4.4 | 3.4, 3.6 | 3.6 |
| Усилие на ковше, кН | 238.0 — 286.0 | 324.0 — 369.0 | 399.0 — 472.0 | 569 | 671/660-612 |
Продолжение таблицы
| Модель | EX2600-6 | EX3600-6 | EX5500-6 | EX8000-6 |
| Двигатель | Cummins QSKTA50-C | Cummins QSKTA60-CE | Cummins QSKT50-CE | Cummins QSKT60-CE |
| Мощность двигателя, кВт. | 1119 | 1450 | 1119х2 | 1450х2 |
| Масса, кг | 252 000 — 254 000 | 361 000 | 537 000/533 000 | 837000/825000 |
| Тип ковша | Обратный/прямой | |||
| Емкость ковша, м3 | 17.0/15.0 | 22/21-23 | 34/27-29 | 38-43/40 |
| Глубина копания, мм | 3720/8250 | 8580/4160 | 8800/4550-4800 | 8400/4100 |
| Высота копания, мм | 15010/15800 | 17690/16560 | 19700/18900-19200 | 19000/20500 |
| Высота выгрузки, мм | 10350/10100 | 11590/10990 | 5200/13100 | 11900/13800 |
| Длина стрелы, м | 8.7 | 9.6 | 10.1 | 9.8 |
| Длина рукояти, м | 3.9 | 4.5 | 5.0 | 6.26 |
| Усилие на ковше, кН | 830–760/ 943-873 | 1050 | 1480/1710-1590 | 2230 |
На модели EX3600-6, EX5500-6 и EX8000-6, помимо дизельных, могут устанавливаться электрические моторы Hitachi TFOA-KK.
Традиционно, техника этого бренда отличается применением экономичных и надежных двигателей, эффективной гидравлической системы
Большое внимание уделяется надежности и долговечности поворотного узла. Работоспособность сохраняется в самом широком диапазоне внешних температур — и при +40?С, и при -50 ?С
Caterpillar
Для карьерных работ компания Caterpillar предлагает гидравлические экскаваторы разной мощности, а также канатные, в которых применяется электрический мотор.
Гидравлические
Приведем характеристики некоторых моделей.
| Модель | 340D L серии 2 | 6015/6015FS | 6018/6018FS | 6030/6030FS | 6090FS |
| Двигатель | Cat C9 | Cat C18/ Cummins QSK19 | 2 х Cat C18 | 2 х Cat C27 | 2 х Cummins QSK60 |
| Мощность двигателя, кВт | 200 | 522/477 | 858 | 1140 | 3360 |
| Масса, кг | 38080 | 105600-107000 | 181000 | 296000/294000 | 980000 |
| Тип ковша | Обратный | Обратный/прямой | Прямой | ||
| Емкость ковша, м3 | 2.60, 2.69 | 4.6-7 | 10 | 17/16.5 | 37-52 |
| Глубина копания, мм | 7 322 | 7 300 | 8 500 | 13.9 | 20.2 |
| Длина стрелы, м | 6.18 — 6.50 | 7.3 – 7.8 | 9 | 6.2 | 9.5 |
На модели 60хх опционально могут быть установлены электрические моторы вместо дизельных.
Канатные электрические
Не смотря, что гидравлические экскаваторы все чаще используются при работах в карьерах, канатные модели продолжают выпускаться, позволяя эффективно их использовать на вскрышных работах и добыче руды.
Канатный электрический карьерный экскаватор CAT 7295
Благодаря электрическому приводу и ковшам большой емкости, они позволяют перемещать значительные объемы грунтов, породы с низкой себестоимостью.
В таблице перечислены основные характеристики некоторых моделей:
| Модель | 7295 | 7395 | 7495 HD |
| Мощность двигателя, кВт | 538-753 | 777-1 087 | 858 |
| Масса, кг | 789251 | 1288656 | 1306346 |
| Емкость ковша, м3 | 18.4-39.0 | 19,1-61,2 | 19,1-61,2 |
| Высота разгрузки, мм | 9220 | 10000 | 10.6 |
| Длина стрелы, м | 18 | 19.51 | 20.4 |
Эффективное освоение месторождений напрямую зависит от качества и эффективности используемой техники. Большой выбор карьерных экскаваторов позволяет подобрать нужную модель, учитывая тип пород, с которыми придется работать, применяемый автотранспорт, условия эксплуатации и прочие факторы.
Неполноповоротные экскаваторы:
У неполноповоротных экскаваторов крепление рабочего оборудования к шасси производится с помощью поворотной колонки, чей монтаж подразумевает наличие поперечных направляющих. Как результат – перемещение колонки вместе с рабочим оборудованием возможно в правую и/или левую сторону с дальнейшей жесткой фиксацией, которая обеспечивает удобство эксплуатации и стойкость техники. Угол поворота ограничен и составляет 45-90 градусов. Остальные составляющие конструкции – кабина, двигатель и прочие механизмы, крепятся на неповоротном шасси.
В настоящее время в основном неполноповоротными производятся в основном экскаваторы, навешиваемые на тракторы.
Основные характеристики для одноковшовых моделей
К основным техническим параметрам любых типов одноковшовых экскаваторов относят:
- предельная высота и глубина рытья грунта;
- максимальный радиус выполнения работ;
- предельная длина стрелы – допустимый параметр загрузки.
При проведении различных строительных работ чаще всего используют (покупают или арендуют) экскаваторы, оснащенных ковшом с объемом от 0,15 до 4 м³. На территории стран СНГ намного чаще применяются машины 4 или 5 группы, емкость ковшей которых варьируется в пределах от 0,65 до 1 кубометра. Ряд производителей поставляет на рынок спецтехнику с полной автоматизацией ряда рабочих опций (процессов).
При этом на любой одноковшовый экскаватор можно установить вспомогательное навесное оборудование. К нему относят:
- обратная или прямая лопата;
- грейфер;
- драглайн.
Такие приспособления позволяют не только рыть землю, но и разрабатывать, перемешивать, грузить и складировать грунт.
Помимо перечисленных приспособлений, на экскаваторы с одним ковшом нередко устанавливается сменное оборудование для автоматизации процессов. Например, для очистки дна выемок или дробления больших валунов. Существуют варианты навесного инструмента для уплотнения грунта на откосах или разрушения промерзлой почвы.
Основные критерии, применяемые при выборе экскаваторов
- высота и глубина разработки;
- радиус рабочей зоны;
- высота загрузки в транспортное средство;
- Наибольшее распространение на стройках и в карьерах получили экскаваторы с ковшом объёмом от 0,15 до 4,5 м 3 с гидравлическим приводом рабочих органов и гидравлическим приводом передвижения.
Одноковшовые экскаваторы могут оснащаться различными видами рабочих органов:ковшом, установленным в виде прямой и обратной лопаты, грейфером, гидравлическим ударником, клещевым захватом, крюком кранового типа.
Эти навесные рабочие органы предназначены для универсального использования экскаватора, а значит, для более эффективной его эксплуатации, как единицы оборудования.
Одноковшовый экскаватор оснащённый специальным узким ковшом. Является незаменимым средством для рытья узких траншей и канав для укладки коммуникаций.Грейфер, как навесной рабочий орган, применяется для погрузки больших объёмов сыпучих материалов в транспортное средство. Двух-или более лопастной грейфер, объёмом 0,35-2,5 м 3 применяется также, для выемки грунта из вертикальных ям.С помощью навесного гидравлического ударника разрушают монолитные куски горной породы перед её погрузкой.
Клещевой захват применяют для погрузки не разрушаемых монолитных кусков и крупных штучных грузов. Крюковую подвеску применяют для подвешивания и транспортировки транспортных контейнеров с различным грузом. Последовательность элементов цикла работы экскаватора.
Разработка грунта (породы) и заполнение ковша. Подъём ковша с грузом на определённую высоту. Поворот гружёного ковша экскаватора в позицию разгрузки над отвалом или транспортным средством и сброс груза. Поворот экскаватора в обратную сторону в рабочую зону.
Какие бывают экскаваторы по эксплуатационному назначению
Проводится классификация экскаваторов и по их функциональному назначению. Эти машины снабжаются специальными приспособлениями под каждый вид работ:
- классической является модель, выполняющая земляные и погрузочные процессы; такая техника оснащена механической лопатой;
- траншейная техника незаменима при прокладке магистральных трубопроводов, при рекультивации земель и на мелиоративных работах;
- струги необходимы для расчистки железнодорожных путей от снега;
- на работах с грунтом, расположенным ниже уровня поверхности, на которой размещена техника, применяют драглайны;
- с помощью планировщиков делают выемки в земляном полотне и формируют насыпи.
Наряду с машинами классических размеров, отлично функционируют и мини-экскаваторы. Они незаменимы на небольших участках, где землеройные действия выполняются малыми объемами.
Почему арендовать экскаватор выгоднее, чем покупать?
Все дело в высокой цене экскаватора. Если эти машины необходимы вам для разовых или нерегулярных работ, то намного выгоднее оформить аренду экскаватора, чем приобретать эту спецтехнику. Вам не придется тратить огромные деньги на покупку данных машин, оплата ведется почасовая, вы можете арендовать экскаватор на столько, сколько вам нужно: на несколько часов, на день, на неделю или даже месяц.
Кроме того, вам не нужно будет вкладываться в ремонт машины, обеспечивать место для ее хранения, заниматься ее техобслуживанием, нанимать экскаваторщика и оплачивать налоги. Вы просто заключаете договор на необходимый срок и получаете полностью исправное спецсредство для проведения конкретных типов работ. Экскаваторы поставляются вместе с квалифицированным водителем, который имеет необходимые допуски на работу и качественно выполняет свои обязанности.
Технические особенности экскаваторов драглайн
К числу основных особенностей подобной категории агрегатов представляется внушительный перечень оборудования, используемого для его работы. Длина стрелы драглайнов может достигать 100 метров, что позволяет осуществлять работы на внушительном удалении.
Вместимость устройств может варьироваться от 20 до 168 м3, что позволяет осуществлять манипуляции с огромными объемами грунта. Высота выгрузки таких агрегатов значительно выше, нежели у их стандартных аналогов, однако вес мощных моделей может достигать 8000 тонн.
Обязательно почитайте: Понижающий редуктор для мотоблока своими руками
Конструкция
Как мини-, так и карьерные гидравлические экскаваторы представляют собой одноковшовые машины циклического действия. В соответствии с общепринятой классификацией специальная техника данного типа характеризуется наличием:
- гусеничного движителя или колесной базы;
- дизельного двигателя, который обеспечивает привод всех рабочих механизмов;
- гидросистемы с главным насосом переменой производительности и электронным блоком, контролирующим ее работу;
- прямой или обратной лопаты, которая имеет жесткую шарнирную связь со стрелой.
Карьерные экскаваторы могут комплектоваться ковшами для разных типов грунта, в том числе специальными, предназначенными для работы с материалами высокой плотности. Такое оборудование характеризуется стойкостью к износу и обычно поставляется дополнительно к заказу спецтехники.
Пневмоколесные экскаваторы:
Пневмоколесные одноковшовые экскаваторы обладают собственным шасси, которое опирается на колеса, оснащенные пневматическими шинами.
Пневмоколесные экскаваторы в большинстве случаев отличаются полным поворотом, оснащены выносными опорами, призванными предотвратить опрокидывание и сползание машины при загрузке ковша.
Они способны развивать самостоятельную скорость до 30 км/ч, а при буксировке грузовыми машинами – до 40 км/ч, однако по слабым грунтам передвигаются медленнее.
Пневмоколесные экскаваторы производятся различных размеров и могут иметь объем ковша от 0,04 до 1,5 м3 и более. Рабочим оборудованием выступают прямая или обратная лопата, грейфер, челюстной захват, гидравлический молот.
Основные выполняемые работы пневмоколесным экскаватором:
- землеройные работы среднего масштаба (разработка котлованов и траншей, рыхление грунта и пр.);
- планировочные работы среднего масштаба;
- строительные и строительно-монтажные работы;
- складирование материалов;
- доставка и перемещение грузов.
Варианты экскаваторной техники «Драглайн»
Экскаваторы самоходные одноковшовые типа «драглайн» применяются там, где необходимо работать с почвой, расположенной ниже уровня стоянки техники. Они способны:
- создавать глубокие котлованы и достаточно широкие траншеи;
- возводить насыпи нужной высоты;
- проводить работы с грунтом под водой.
Радиус действия «драглайна» – до 10 м. Глубина компания почти 12 м. Такая техника прекрасно подходит для зачистки откосов, планировки больших площадок. Благодаря особому виду рабочего оборудования одноковшовый экскаватор легко справляется с грунтовыми водами и повышенной влагой. Он способен работать как с мягким, так и с твердым грунтом.
Конструкция спецтехники предполагает наличие длинной стрелы кранового типа и специального ковша, расположенного на канатах.
Для повышения показателя эффективности строительной техники схему работ планируют с поперечно-челночной или продольно-челночной выработкой. Такие методы позволяют сокращать угол поворота и уменьшать высоту подъема ковша. А производительность при этом повышается в 2 раза.
Ковши у «драглайнов» варьируются в пределах 2,5 кубометров. При планировке работы на крупных строительных объектах, например, для возведения фундамента свайного типа, данный подвид экскаваторной техники подходит лучше всего.
Все работы, связанные с морским или речным дном, проводятся также с применением «драглайнов».
Принцип действия
Одноковшовые вариации работают в циклическом режиме: набрал – перенес – высыпал. К приспособлениям непрерывного действия относятся роторные и траншейные экскаваторы. К первым моделям причисляются агрегаты с несколькими ковшами, которые закреплены на большом вращающемся колесе. В качестве примера траншейного аналога можно привести легкие агрегаты для прокладки кабеля. Земснаряды набирают песок под водой по вакуумно-всасывающему принципу.
Невозможно определить один оптимальный и универсальный способ работы. Все зависит от вида добываемого материала и окружающих условий. В каждом определенном случае требуется конкретный вид техники.
Осуществление работ экскаватором-драглайном или грейфером
Ковшовая емкость драглайна закрепляется на удлиненной стреле. Заполнение породой происходит в момент подтягивания ковшовой части обратно к стреле. После заполнения, емкость окончательно поднимается и переводится на место выгрузки. Опорожнение производится за счет ослабления тягловых канатов.
Разработка грунта драглайном производится при устройстве больших котлованов либо выемок с глубиной до 16-20м., возведении насыпного вала и аналогичных работах. Преимуществами машин-драглайнов являются внушительная глубина опускания стрелы, рабочий радиус до 10 м. и возможность эксплуатации в пространствах с постоянным притоком грунтовых вод с эффективной разработкой обводненных участков.
Работы драглайном ведутся при помощи торцевых или боковых траншей. Организация работ и обустройство проходок аналогично экскавационным манипуляциям техники с обратной лопатой. Наиболее часто выгрузка срезанных слоев осуществляется в организованный отвал, иногда – в самосвалы с последующей вывозкой. На определенных участках доступно устройство лобовых или боковых проходок.
Грейфер – специализированный тип ковшовой емкости с двумя широкими лопастями и стоечной (либо канатной) системой привода, отвечающей за принудительное смыкание лопастей. Эксплуатируется для выкапывания узких и глубоких участков, залегающих ниже уровня грунтовых вод. Грейфер привешивается на экскаваторную стрелу для разрабатывания пространств с вертикальными бортами. За опорожнение ковша отвечает система принудительного размыкания лопастей, удерживающих поднятое содержимое.
Принудительное опускание стойки и погружение ковшовой части в породу за счет высокой собственной массы позволяет разрабатывать грейферным ковшом слои практически любой плотности, в том числе – участки, полностью скрытые под водой. Емкость ковшовой части грейфера составляет 0, 35-2,5 м3.
Особенности вспомогательного обвеса для экскаваторов
Среди разнообразия навесного оборудования высоким спросом пользуются приспособления для снятия слоев грунта, необходимого при выполнении очень точных работ по планировке или строительству. А также варианты для создания аккуратных траншей под инженерные системы, трубопровод или для подачи сыпучей продукции.
Для создания выемок по заданным параметрам применяют специальные профильные ковши.
Технология работы «стена в грунте» выполняется при помощи особого штангового оборудования. А для разрыхления промерзшей почвы или очень плотного грунта используют гидромолот или зуб-рыхлитель.
При погрузке и устранении объемных камней, кусков почвы с территории применяют захватно-клещевое навесное оборудование.
Проведение разработки грунта с применением одноковшового экскаватора выполняют только позиционно. Площадка, на которой ведутся работы с применением дополнительных самосвалов или без них, должна быть ограждена. По завершению работ спецтехнику перевозят на новое место при помощи специального автотранспорта.
