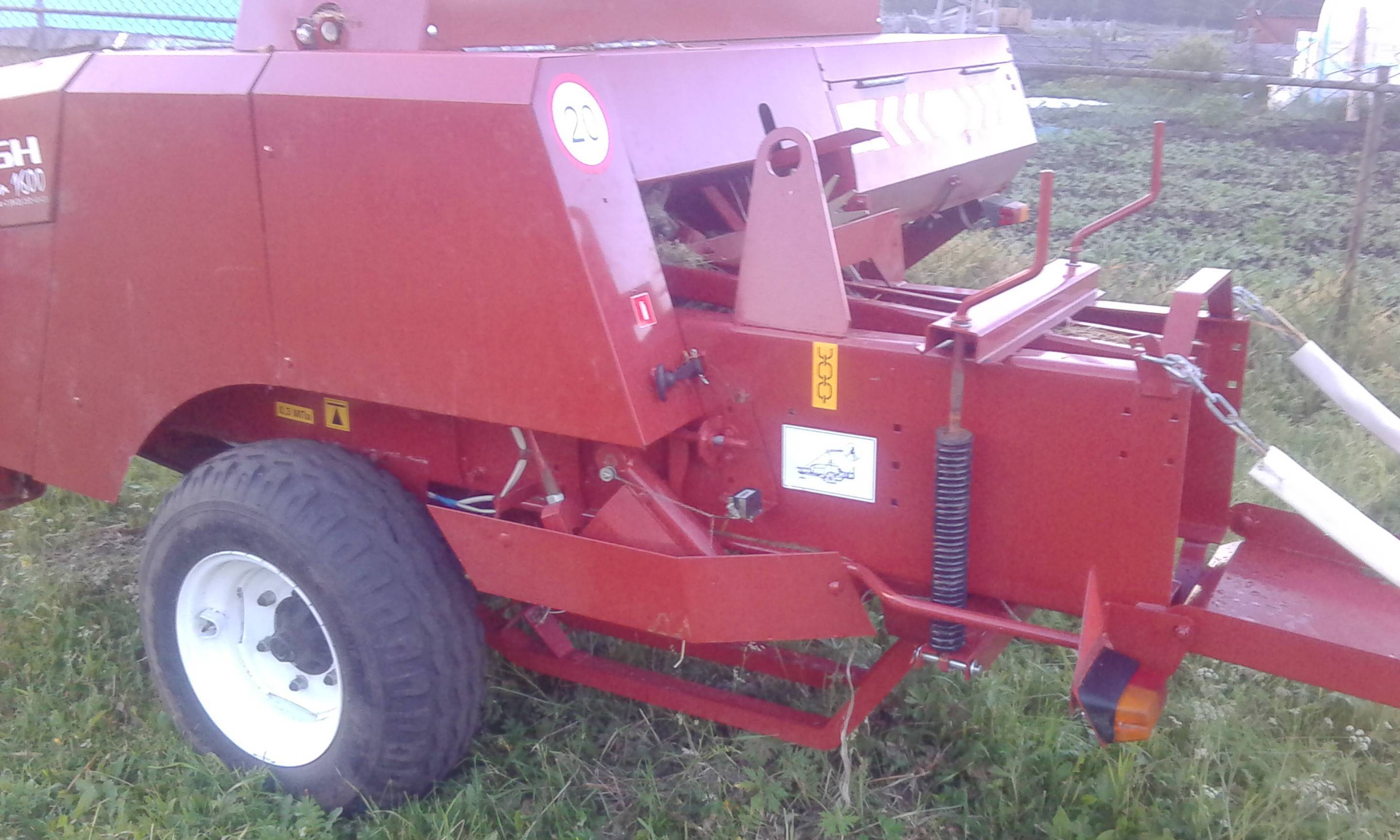

Тюковый пресс-подборщик Тукан 1600 от российской компании Ростсельмаш

Устройство и принцип работы

Конструкция агрегата Тукан 1600 включает в себя следующие элементы:

• подборщик;
• гидравлический цилиндр для опускания и подъема устройства;
• рукав высокого давления;
• опорный механизм;
• карданный вал;
• предохранительную муфту фрикционного типа;
• маховик;
• редуктор;
• поршневую часть и жатку роторную, навесную;
• трехпальцевые грабли;
• крышку корпуса;
• крепежные элементы;
• ящик — кассетницу;
• цепной механизм привода;
• двухпальцевые грабли;
• башмак;
• кожух и щиток;
• предохранительное устройство;
• шасси;
• иглы;
• прессующую камеру и комплект для уборки кукурузы и прочих культур;
• световую сигнализацию;
• тормозной механизм;
• задний приводной вал.

Во время работы пресс-подборщика в составе транспортной техники вал сена должен находиться с правой стороны от колесного механизма трактора. Подбирающее устройство при помощи пружинных пальцев захватывает необходимый груз и передает его на нижний щит. После этого груз при помощи двухпальцевых грабель попадает к трехпальцевым граблям. Затем продукт перемещается в прессовальный отсек.

Поршневая часть, которая приводится в движение при помощи кривошипных механизмов, двигается по направляющим осям в камере, тем самым прессуя массу в отсеке. На выходе продукт спрессовывается в прямоугольную форму.

Поршни двигаются возвратно-поступательно, они отрезают от груза отдельные части и проталкивают их через отсек камеры.

Этот показатель можно отрегулировать.

После того как образуется тюк требуемой длины, срабатывает механизм включения обвязки. Обвязанный тюк выходит наружу. Длину итогового продукта также можно отрегулировать.

Как работает

Принцип работы пресс-подборщика тюкового состоит в том, что специальный механизм формирует тюки геометрической формы и обтягивает их шпагатом. Это устройство можно применять в небольших фермерских хозяйствах, так как оно обладает малой производительностью.

Особенности устройства:

1. Можно регулировать плотность тюка и его размеры из кабины.
2. Может работать с тракторами «Белорус».
3. Тюки имеют небольшой вес, что позволяет их разгружать вручную.
4. Прямоугольные тюки занимают меньше места при транспортировке и хранении.
5. Агрегат работает на ровной поверхности.

Основные элементы рулонного пресса-подборщика:

1. Мини-пресс — прессующее устройство, которое состоит из корпуса, короба, стола для обвязки сформированных тюков, гидравлического и электрического оборудования.
2. Редуктор передает крутящий момент на поршень, который создает усилие пресса.
3. На столе установлен счетчик тюков и механизм регулировки их длины.
4. Подборщик необходим для сбора сена. У него имеются захваты, которые перемещают сено в зону пресса.
5. Колеса закреплены на прочных трубах.
6. Поршень прессует сено.
7. Стопор защищает поршень от повреждения.
8. Гидросистема состоит из цилиндров, трубопровода и рукавов.
9. Электрооборудование включает провода, фары, звуковые сигналы.

Во время работы валки соломы должны быть справа от машины. Зубья подхватывают солому и подают ее в прессовочную камеру. Поршень формирует тюки. Плотность и размер тюка регулируют из кабины.

Производитель Ростсельмаш

Ростсельмаш – российское предприятие, которое входит в ТОП-5 мировых лидеров по производству сельхозтехники и навесного оборудования.

Головной офис компании находится в Ростове-на-Дону, производственные линии работают на территориях Канады, Украины, Казахстана и США.

История предприятия началась в далёком 1921 году, когда в опустошённой гражданской войной стране возникла острая необходимость развития сельского хозяйства.

Тогда был разработан 10-летний план по восстановлению машиностроительных предприятий, работавших при царском режиме.

Официальная дата открытия Ростсельмаша – 21 июля 1929 года, когда не полностью отстроенные цеха начали выпускать первую продукцию: сеялки, плуги и грабли.

Всего через год, инженерами предприятия был разработан первый зерноуборочный комбайн, и длительное время компания работала исключительно в этом направлении, создавая высокопроизводительную уборочную технику: «Сталинец», «РСМ», «НИВА», «ДОН», VECTOR и ACROS.

В 2008 году, в состав холдинга вошла машиностроительная компания «Клевер» — один из крупнейших российских производителей, занимающийся разработкой и серийным выпуском прицепного и навесного сельхозоборудования.

Именно в цехах этого предприятия были собраны и выпущены на поля пресс-подборщики серии Tukan и Pelican, которые пользуются стабильно высоким спросом в фермерских хозяйствах.

Рулонные пресс-подборщики Pelikan

Техника предназначена для подбора сеяных и естественных трав с последующим прессованием их в рулоны и обвязки шпагатом.

Конструкция рассчитана на максимальную эффективность эксплуатации и простоту управления.

Модель предназначена для работы с тракторами 1.4 тягового класса, опционально оснащается системами внесения консервантов и централизованной смазки цепей привода.

Конкурентные преимущества оборудования выражены следующими показателями:

• высокая плотность рулонов – комбинированная работа вальцов и планочных цепей обеспечивает оптимальное прессование даже пересушенной или излишне увлажнённой растительной массы;
• контроль управления – пульт расположен в кабине тягача, поэтому оператор следит за работой пресс-подборщика, не отвлекаясь от управления трактором;
• производительность – сдвоенный механизм обмотки повышает эффективность работы подборщика в среднем на 30%, механизм выгрузки позволяет откатывать рулон за пределы пресс-камеры;
• надёжность – конструкция предусматривает установку системы очистки камеры и прессующих вальцов от растительной массы, предохранительная муфта предотвращает преждевременный износ приводных механизмов.

Технические характеристики модели ППР-120

Способ агрегатирования	Полуприцепной
Конструкционная масса	2 500 кг
Производительность	10 т/час
Плотность рулона	120-200 кг/м3
Вес рулона	270 кг
Скорость транспортная/рабочая	10/9 км/час
Ширина подбора	1 450 мм
Количество обслуживающего персонала	1 оператор

Pelikan Max

Pelikan Max – более производительная модель оборудования, предназначенная для работы на средних и больших посевных площадях.

Высокую производительность обеспечивает увеличенная ширина подбора, что позволяет убирать больше растительной массы за единицу времени.

Рабочий процесс полностью автоматизирован, предусмотрена возможность регулировки плотности рулона в зависимости от влажности травы.

Настройка выполняется из кабины оператора через пульт дистанционного управления.

Обмотка рулона осуществляется трёхступенчатым шкивом, который регулирует расстояние между витками в зависимости от толщины шпагата.

Выгрузка рулона занимает всего 8 секунд, при этом трактору не обязательно сдавать назад.

Конструкция предусматривает установку скатной горки, которая выталкивает рулон за пределы прессовальной камеры.

Характеристики модели ППР-150.

Конструкционная масса	2 600 кг
Ширина подбора	2 000 мм
Производительность	12 т/час
Плотность прессования	50-250 кг/м3
Скорость: транспортная/рабочая	20/10 км/час
Количество обслуживающего персонала	1 оператор

Стоимость пресс-подборщиков Pelikan варьируется в пределах 300 000-650 000 рублей.

Цена оборудования не высока, поэтому позволить себе такое приобретение могут даже индивидуальные предприниматели с небольшими посевными площадями.

При этом эффективность от автоматизированного подбора растительной массы оправдывает любые траты.

Сено удобнее хранить и перевозить к местам складирования, при этом зелёные корма дольше сохраняют свои полезные свойства.

Технические характеристики

Технические характеристики пресс-подборщика Tukan 1600 (марка ППТ-041):

Тип конструкции	Полуприцеп
Ширина захвата жатки	1,55 м
Допустимая влажность обрабатываемого продукта	22%
Уровень производительности	8 т/ч
Масса	1630 кг
Мощность	40 кВт
Габаритные параметры	5,3*2,41*1,93 м
Количество ходов поршней	88 за минуту
Число вращений вала отбора мощности	540 оборотов в минуту
Рабочая скорость	7 км/ч
Максимальная транспортная скорость	20 км/ч
Минимальный дорожный просвет	0,23 м
Сечение камеры для прессования	0,37*0,46 м
Длина готового тюка	До 1,3 м
Угол поперечной статической устойчивости	30°
Плотность прессования	До 330 кг/м³
Допустимая масса тюка	50 кг
Средний расход топливной жидкости	2,4 кг/т
Мощность силового агрегата	55 лошадиных сил

Среди технических преимуществ модели можно выделить:

1. Высокий уровень производительности обвязывающего механизма немецкого производства.
2. Наличие защиты механизма обвязки. Агрегат оборудован предохранительным болтом, который срабатывает при критических перегрузках.
3. Высокий уровень надежности сцепных устройств. Механизм сцепления, который расположен между зубчатой планкой и втулкой из полиуретана, срабатывает за счет высокого коэффициента трения материалов. Благодаря этому втулка продавливает углубления и восстанавливает свою форму сразу же после исчезновения нагрузки.
4. Хорошее качество тюков при минимальных транспортных расходах. Цельное прессовальное устройство дает возможность получить высокую плотность, что позволяет увеличить коэффициент производительности.
5. Долгий срок эксплуатации. Благодаря надежной конструкции и деталям, выполненным из качественного материала, срок службы этого пресса-подборщика составляет 7 лет.

Технические характеристики

Пресс-подборщик состоит из следующих элементов:

• корпуса, внутри которого расположен поршень пресса;
• прицепного дышла;
• ходовой части;
• подборщика;
• подающего и вязального стола;
• карданного вала и главного привода;
• вилочного подавателя;
• шнекового механизма;
• гидравлических магистралей;
• электрической проводки.

Коробчатый корпус содержит в себе пресс и подающий стол. В состав конструкции входит предохранительная муфта обгонного типа, которая ограничивает крутящий момент. Дополнительно установлен маховик, обеспечивающий равномерность работы. Поток мощности поступает на редуктор, выходной вал которого используется для привода кривошипно-шатунного механизма. Также на выходе редуктора расположен блок шестерен, от которых работают механизмы машины.

Колесное шасси представляет собой полую ось, на концах которой расположены ступицы колес. На верхней части балки расположена качалка и регулируемая пружина, которая компенсирует часть веса установки.

Гидравлическая система машины используется для управления фиксатором на дышле и для перестановки лотка подборщика. В состав гидравлики входят 2 цилиндра и соединительные магистрали. Электрическая проводка представляет собой единый жгут, подключенный к передним и задним фонарям. В состав светотехники входят указатели направления поворота, лампы габаритного освещения и сигналы торможения.

При движении происходит захват валка материала при помощи подборщика. Затем сено попадает на подающий стол, в конце которого установлен шнековый механизм. Вращающийся вал перемещает массу на вилочный подающий узел, который обеспечивает заполнение камеры пресса.

Прессующий поршень обеспечивает получение брикета, имеющего форму параллелепипеда. Для возвратно-поступательного перемещения поршня установлен кривошипо-шатунный механизм с дополнительными направляющими роликами. В процессе сжатия происходит обрезка порции сена или соломы, находящейся в камере. Для обрезки используется специальный подвижный нож. В конструкции имеются щетки, удаляющие мелкие частички травы с поверхности направляющих.

После того как машина сформировала тюк, он попадает на вязальный стол. На этом этапе происходит обвязка изделия синтетическим шнуром. Включение механизма производится автоматически. В конструкции узла используются штанги и кулачки, которые управляют вязальными аппаратами. Готовый брикет выталкивается наружу следующими порциями сжимаемого материала. В конструкции пресса имеется механизм плавной регулировки длины конечного изделия.

На выходе формируется брикет сена со следующими параметрами:

• длина — 300-1300 мм;
• ширина — 460 мм;
• высота — 360 мм;
• вес тюка (при длине 1000 мм) — 26,5-58 кг (зависит от типа исходного материала и влажности).

Технические параметры пресс-подборщика тюкового ПТ-165М:

• масса установки — не более 1630 кг;
• длина — 4120 мм;
• ширина (при перевозке) — 2630 мм;
• высота — 1665 мм;
• скорость транспортировки — до 15 км/ч;
• диапазон рабочих скоростей — 6-10 км/ч;
• клиренс — 230 мм;
• ширина захвата — 1675 мм;
• производительность — до 9,5 т сена за 1 час работы;
• давление в гидравлике — не более 16 МПа.

Разновидности пресс-подборщиков

Вне зависимости от модели, производительности и способа агрегатирования с тягачом, оборудование этой серии собирает растительную массу, формирует из неё валки определённой формы, обтягивая их прочным шпагатом или стальной проволокой.

По принципу действия, оборудование подразделяется на две основные группы:

1. Тюковые;
2. Рулонные.

В первом случае, сено поступает в прессовальную камеру, где возвратно-поступательными движениями формируется в компактный прямоугольный брикет.

Плотность тюка настраивается оператором.

К преимуществам этих моделей можно отнести специальный шкив, который предотвращает попадание в пресс-камеру посторонних предметов.

Вторая разновидность подборщиков работает по принципу непрерывной подачи растительной массы.

Поток сена также поступает в прессовальную камеру, где постоянно вращаясь, сматывается вальцами в рулон.

Когда объём достигает оптимальной массы, пресс-подборщик подаёт звуковой сигнал о заполнении камеры.

Оборудование останавливается, рулон выгружается на землю и процедура повторяется.

Что можно выбрать

Сейчас выпускают такие виды:

• пресс-подборщик тюковый;
• киповальная машина.

Киповальная машина оборудована устройством для приема сена, прессовальным и вязальным механизмом, приспособлением для регулировки. Процесс тюкования осуществляется так: зубья подхватывают валок, транспортируют при помощи шнека в прессовальную камеру. Когда давление кормов достигает предела, то включается вязальный аппарат, а после перевязки тюк выбрасывают на землю.

При выборе тюковых подборщиков обращают внимание на такие характеристики:

• наличие возможности регулировки плотности тюков и его размеров;
• возможность работы на площади с неровной поверхностью;
• мощность механизма;
• ширина захвата;
• пропускная способность;
• скорость работы;
• надежность конструкции;
• простота в обслуживании и ремонте.

Основной выбор делают в зависимости от производительности техники. Слишком мощный агрегат будет долго окупаться и простаивать, слабый не сможет в короткий срок обработать нужную площадь.

Немецкие модели

Немецкий тюковый подборщик Welger используют для прессования сена, соломы. Конструкция работает совместно с трактором небольшой мощности всего в 35 л.с. Производительность агрегата составляет 7 т/час. Прессование соломы осуществляется в рабочей камере, которая имеет габариты 36х48 см. Система регулировки дает возможность выбирать длину тюка сена от 30 до 130 см. Цены на такие модели достаточно высокие.

Польские модели

Польская модель подборщика Симпа выпускается более 30 лет. Качество работы этого агрегата высокое. Модель Симпа РК4000 оснащена гидравлической системой для подъема соломы с земли. В конструкции предусмотрена возможность установки полозьев для транспортировки готовых тюков на автоприцеп.

Технические характеристики:

1. Габариты пресса 4,85х2,5х1,6 м.
2. Вес 1,6 т.
3. Размеры рабочей камеры 40х60 см.
4. Длина тюка 30-135 см.
5. Производительность 25 т/час.

Устройство и характеристики

Для сбора скошенного сена используется вращение ротора с установленными на нем иглами. С боков захват закрыт металлическими крышками. Для крепления подборщика к трактору используются 2 штанги и карданный вал, рассчитанный на подсоединение к китайским коробкам передач. При использовании российского трактора требуется установка переходника.

Для перемещения используются пневматические колеса, установленные на шариковых подшипниках.

В отдельном цепном приводе подборщика установлена фрикционная муфта, проскальзывающая при попадании твердых предметов в канал подачи сена. Для натяжения цепей используются ролики на винтовой опоре. Формирование рулона осуществляется валиками, заслонка для выгрузки готового тюка закрывается крышкой с гидравлическим приводом. Помпа подсоединена к раздаточному редуктору установки. В конструкции предусмотрено использование сигнального электрического зуммера, который срабатывает при достижении рулоном заданного размера.

RXYK0850

Подборщик RXYK предназначен для работы с колесной техникой, оснащенной силовым агрегатом мощностью 18 л.с. и выше. Оборудование обеспечивает сбор предварительно высушенного сена в рулоны, которые имеют массу не более 35 кг. Небольшой вес тюков позволяет осуществлять погрузку на прицеп или грузовой автомобиль вручную, установка лотка конструкцией не предусмотрена. На нижней части располагается захват, позволяющий собирать сено на полосе шириной 800 мм. Производительность установки составляет 80-120 рулонов за 1 час непрерывной работы.

Для работы прессподборщика мини-класса используется передача мощности от двигателя тягача. Карданный вал, прилагаемый к оборудованию, подсоединяется к кормовому валу отбора мощности, оборудование рассчитано на частоту вращения 540 об/мин. Установка имеет габариты 1150*1300*1200 мм и весит 390 кг. Конструкция рассчитана на рабочую скорость не выше 5 км/ч, при перевозке допускается разгон до 25 км/ч.

RXYK0870

Установка для сбора сена, отличающаяся улучшенными характеристиками. За счет увеличения размеров машины до 1300*1300*1350 подборщик формирует рулоны размером 610*700 мм, которые весят до 35-50 кг. Для погрузки на прицеп используется мускульная сила или дополнительная сельскохозяйственная техника.

Увеличение габаритов привело к повышенным требованиям к тягачу, который должен иметь двигатель мощностью не менее 30 л.с. Вес снаряженного оборудования составляет 440 кг, за 1 час работы обеспечивается скручивание 80-100 рулонов сена.

RXYK0890

Пресс-подборщик 0890 предназначен для совместной эксплуатации с малогабаритными тракторами DongFeng или Foton, оснащенными дизельными двигателями мощностью не ниже 50 л.с. Оборудование имеет габаритные размеры 1300*1350*1500 мм и вес не менее 560 кг. В конструкции используется захват для сена с фиксированной шириной 1000 мм.

Механизм обеспечивает получение спрессованного и обвязанного рулона сена размером 620*930 мм. Вес тюка зависит от плотности сжатия и влажности исходного сырья.
