Прицеп для квадроцикла и как его сделать

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Прицепы от известных производителей

Конечно же, такие тележки от известных производителей имеют совершенную антикоррозийную защиту, что надежно защищает их от сколов и царапин, от ударов мелких камней и песка. Даже в самых суровых условиях прицепное устройство прослужит вам немалый срок. Современные магазины предлагают широкий выбор устройств оснащенных различными полезными функциями.

Так, например, прицеп Трофи послужит отличным помощником для перевозки любых грузов. Летом он используется с колесами, а в зимнее время вместо колес устанавливаются лыжи, устройство автоматически трансформируется в универсальный снегоход. В комплекцию такого вагончика входит самосвальная система, а благодаря V-образному дышлу эксплуатация в условиях бездорожья становится еще более надежной. Заказать такую модель вы легко сможете прямо на нашем сайте.

Еще один прицеп, который пользуется большой популярностью — Atv star 1600. Основной для его создания послужила стальная рама и кузов из прочного пластика. Такое устройство используется в основном для перевозки хозяйственных грузов. При создании тележки компания позаимствовала вертолетные колеса, которые используются на небольших вертолетах. То есть колеса по заявленной нагрузке способны выдержать до 800 килограмм на колесо.

Для любителей экстрима и поездок в лес отлично подойдет тележка мустанг квадро тс 400, которая совместима практически с любым квадроциклом посредством фаркопа. Она отлично подойдет для перевозки строительных и хозяйственных грузов, ее можно использовать при любой погоде независимо от сезона, почвенных особенностей.

Прицеп polar послужит идеальным помощником на ограниченном пространстве, будь то приусадебный участок, либо двор рядом с домом. Грузоподъемность такого устройства позволяет осуществлять перевозку сразу нескольких мешков с цементом. Благодаря наличию опрокидывающегося кузова значительно облегчается выгрузка сыпучего груза. Рама выполнена из прочной стали, кузов создан из полиэтилена, не поддается деформации и устойчив к агрессивным химическим веществам.

“Корытный” вариант прицепа (adsbygoogle = window.adsbygoogle || []).push({});

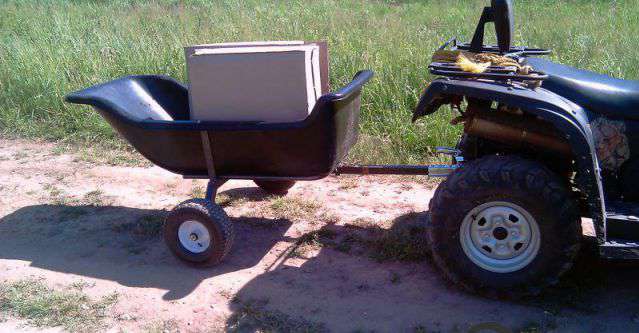

“Корытный” вариант представляет собой ванночку на колесах. Такой прицеп будет стоить дороже, так как многие части придется купить. Зато его сможет смастерить каждый. Чтобы сделать такую штуковину, не нужно много работать, она очень проста в изготовлении. Для начала нужно приобрести сам кузов. В любом строительном магазине можно купить большое железное корыто (что-то наподобие ванны). Это и послужит кузовом

Важно, чтобы такая ванночка не превосходила по ширине сам квадроцикл, а была примерно такой же. Это позволит беспрепятственно маневрировать в любых условиях

Затем нужно сварить из квадратного металлического бруса (такого вида металлопроката) прямоугольную раму по периметру днища корыта. Это не составит большого труда. Ось для будущего прицепа лучше всего покупать в автомобильных сервисах или просить сделать знакомого мастера, так как можно нахвататься проблем с подвеской и креплениями. Чтобы такое изготовить, нужен немалый опыт. Если он есть, то это опять же сэкономит деньги.

Скрепить корыто и стальную раму помогут болты. Дрелью нужно сделать пару отверстий в днище и в соответствующих местах на раме. На этом этапе очень важна точность, так что лучше несколько раз все отмерить, чтобы не было никаких перекосов, которые вследствие эксплуатации могут дать трещины. Просверлив отверстия в днище и на железном профиле, можно вставить болты в отверстия и хорошенько затянуть гайками

Очень важно хорошо затянуть гайки, чтобы они не разболтались при езде

Прицеп для квадроцикла: варианты прицепов

Есть несколько вариантов прицепов (вообще их много, дело в фантазии), различающихся между собой по дизайну, материалам изготовления и практичности. При желании каждый сможет сделать прицеп для квадроцикла своими руками. Оборудование, инструменты и умение пользоваться ими – вот главный вопрос при создании такой самоделки.

Чуть посложнее уже будет изготовить классический, который очень схож с самым простым автомобильным прицепом. Такой уже будет служить очень долго. В классическом прицепе можно уже перевозить достаточно тяжелые грузы, что значительного поднимает эффективность такой самоделки.

“Корытный” вариант прицепа

“Корытный” вариант представляет собой ванночку на колесах. Такой прицеп будет стоить дороже, так как многие части придется купить. Зато его сможет смастерить каждый. Чтобы сделать такую штуковину, не нужно много работать, она очень проста в изготовлении. Для начала нужно приобрести сам кузов. В любом строительном магазине можно купить большое железное корыто (что-то наподобие ванны). Это и послужит кузовом

Важно, чтобы такая ванночка не превосходила по ширине сам квадроцикл, а была примерно такой же. Это позволит беспрепятственно маневрировать в любых условиях

Затем нужно сварить из квадратного металлического бруса (такого вида металлопроката) прямоугольную раму по периметру днища корыта. Это не составит большого труда. Ось для будущего прицепа лучше всего покупать в автомобильных сервисах или просить сделать знакомого мастера, так как можно нахвататься проблем с подвеской и креплениями. Чтобы такое изготовить, нужен немалый опыт. Если он есть, то это опять же сэкономит деньги.

Скрепить корыто и стальную раму помогут болты. Дрелью нужно сделать пару отверстий в днище и в соответствующих местах на раме. На этом этапе очень важна точность, так что лучше несколько раз все отмерить, чтобы не было никаких перекосов, которые вследствие эксплуатации могут дать трещины. Просверлив отверстия в днище и на железном профиле, можно вставить болты в отверстия и хорошенько затянуть гайками

Очень важно хорошо затянуть гайки, чтобы они не разболтались при езде

Прикрепляем корыто к квадроциклу

Последний этап – прикрепить дышло к кузову. Дышло – это такая балка, которая скрепляет тягач и прицеп. Ее можно сделать из того же квадратного бруса, только толщину стенок нужно взять побольше, так как при поворотах на эту часть будет переноситься большая нагрузка. Сварочным аппаратом дышло приваривают к основанию корыта. Также для усиления конструкции можно наварить дополнительные крепления под углом сорок пять градусов.

Этот механизм свободно продается на рынке или в магазинах. Также его можно снять со старых автомобилей. Принцип установки прост: шар Фаркопа привинчивается или приваривается к задней балке квадроцикла, а сцепное устройство привинчивается к дышлу. Теперь прицеп для квадроцикла своими руками может спокойно перетягивать грузы. Нужно учитывать, что такой вариант не будет слишком грузоподъемным, так как конструкция немного хлипкая. Но не сильно тяжелые грузы он может перевозить. Мешки с цементом и другие строительные материалы поместятся в кузове.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

Автоприцепы специального назначения позволяют учитывать потребности работы с различными грузами, а универсальных машин для такой работы довольно мало. К распространенным видам относят полуприцепы тяжеловозы, сортиментовозы, панелевозы, цементовозы и другие виды прицепной техники.
Общетранспортная техника включает бортовые, тентованные и другие прицепы различных размеров, предназначенные для перевозки тяжестей любого вида.

Прицеп своими руками для квадроцикла

самодельный прицеп для квадроцикла

Единственный вариант на мой взгляд самый дешевый и надежный – сделать прицеп для квадроцикла своими руками, если вы конечно не хотите выкладывать большие денюжки чужим дядям.

Детали самодельного прицепа лучше приобретать отдельно, а не брать кусками от старых прицепов, дабы ничего не переваривать и не пилить.

Итак, начнем с оси. Наверное самая главная деталь в прицепе. Покупаем ось в магазине, они продаются в сборе, либо с разборки, желательно уже с подвеской и необслуживаемыми ступицами самых распространенных и не дорогих колёс, например от «классики». Есть небольшая загвоздка, все широкие, 170 сантиметров, а нам нужно примерно 120. Поэтому все равно придётся немного попилить. Но укорачивание оси все-таки будет легче, чем пилить пополам автомобильный прицеп, чтобы его заузить. Итак, пилим ось пополам с помощью болгарки, отрезаем кусочек из средней части, с расчётом, что она должна получиться примерно 120 сантиметров в состыковке половинок и установке колёс. Это делается с тем, чтобы вы свою тележку могли провезти там, где пройдет квадроцикл.

Далее будем состыковывать половинки оси. Необходимо подобрать трубу таким диаметром, чтобы концы оси заходили внутрь трубы без зазора или совсем с маленьким, для выдерживания сход развала, он должен оказаться нулевым. Вставляем полуоси в отрезок трубы строго по центру, провариваем по-кругу торцы. Первый этап пройден, ось готова и необходимой нам длины. Хороший плюс её в следующем — она имеет площадочки ( крепления ) для установки платформы.

Далее думаем, как и из чего будем делать дышло. Тем кто не знает для справки скажу:

Его вариант сконструировать из стальных профилей прямоугольной формы. Размер выбирайте сами, в зависимости от планируемой нагрузки на прицеп. Длина тоже может быть произвольной формы (выбираем из расчета длинномерности грузов, чем длиннее груз, тем соответственно длиннее дышло). Центр тяжести должен приходиться на ось. Приварим к надёжности небольшие усиления на крепление дышла. Делаем в произвольной форме, как говориться, у кого какая фантазия.

Выбираем длину и ширину площадки на наш . Так как мы его делаем своими руками возможно заранее выбрать для себя размерность. Она должна быть удобной к транспортированию, я считаю размерность должна примерно соответствовать квадроциклу.

Следующим этапом думаем само сцепное устройство. Преследуем цель удобства и быстроты состыковки. На мой взгляд самым подходящим нужно использовать стандартный набор, который можно найти в магазинах в свободной доступности – шар фаркопа и шаровое самофиксирующееся устройство сцепки.

Шарик привариваем сзади к устройству (балке) имеющимся на квадроцикле. Устройство сцепки привинчиваем на болты к дышлу. Если нужно длину болтов укорачиваем.

Приступаем к конструированию рамы. Рама должна соответствовать назначению прицепа. Берём стальные профили, отмеряем нужной формы, режем при помощи болгарки, свариваем между собой по запланированному варианту. Я думаю на этом этапе не должно ни у кого возникнуть вопросов. Конструкция изготовления элементарная.

Единственный нюанс нужно учитывать при сварке частей рамы – ровная поверхность. Сверлим отверстия в сваренной раме для крепления дна. Дно выпилим из толстой фанеры, крепим на раму при помощи винтов, желательно с потайными головками, объясню почему. Не станет мешать при разгрузке лопатой и установке бортов. Вес прицепа должен получиться в пределах 50 кг. В заключении можно покрыть поверхность антикоррозийным покрытием для долговечности эксплуатации, либо оббить тонким железом. С использованием конечно поверхность будет изнашиваться, вследствие чего необходимо будет обновление покрытия.

Кому интересно чертежи прицепчика, только немного другой формы

Зарегистрировать такой прицеп сделанный своими руками невозможно по одной простой причине: у квадроцикла нет заднего дифференциала, поэтому использование совместно с прицепом запрещено и не желательно для целостности покрышек. Несмотря на невозможность регистрации, самодельный прицеп для квадроцикла прослужит вам долгую службы и выручит во многих ситуациях, и даже если он смастерен своими руками — это выгодное решение проблемы.

квадроциклы с прицепом видео

Варианты сбрасывания

По режиму освобождения от груза прицеп бывает:

Самоопрокидывающийся — основан на физическом принципе обычного рычага.
Поднимающийся механически — с помощью приспособлений или механизмов.

Рассмотрим особенности каждого вида.

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

Прикрепляем корыто к квадроциклу

Последний этап – прикрепить дышло к кузову. Дышло – это такая балка, которая скрепляет тягач и прицеп. Ее можно сделать из того же квадратного бруса, только толщину стенок нужно взять побольше, так как при поворотах на эту часть будет переноситься большая нагрузка. Сварочным аппаратом дышло приваривают к основанию корыта. Также для усиления конструкции можно наварить дополнительные крепления под углом сорок пять градусов.

Прицеп для квадроцикла самодельный, как и все другие прицепы, соединяется с основным транспортом благодаря специальному сцепному устройству и шару Фаркопа. Этот механизм свободно продается на рынке или в магазинах. Также его можно снять со старых автомобилей. Принцип установки прост: шар Фаркопа привинчивается или приваривается к задней балке квадроцикла, а сцепное устройство привинчивается к дышлу. Теперь прицеп для квадроцикла своими руками может спокойно перетягивать грузы. Нужно учитывать, что такой вариант не будет слишком грузоподъемным, так как конструкция немного хлипкая. Но не сильно тяжелые грузы он может перевозить. Мешки с цементом и другие строительные материалы поместятся в кузове.

Прицеп для квадроцикла: варианты прицепов

Есть несколько вариантов прицепов (вообще их много, дело в фантазии), различающихся между собой по дизайну, материалам изготовления и практичности. При желании каждый сможет сделать прицеп для квадроцикла своими руками. Оборудование, инструменты и умение пользоваться ими – вот главный вопрос при создании такой самоделки.

Самый простой вариант для перевозки – это “корытный” вариант. Чуть посложнее уже будет изготовить классический, который очень схож с самым простым автомобильным прицепом. Такой уже будет служить очень долго. В классическом прицепе можно уже перевозить достаточно тяжелые грузы, что значительного поднимает эффективность такой самоделки.

Прицеп для квадроцикла своими руками

Если вам нужна рабочая лошадка, а лишних 1500-2000 на прицеп нет, тогда есть более бюджетный вариант — сделать его самостоятельно. Первым делом придется найти чертеж прицепа для квадроцикла, после подобрать нужные детали. В основе будет лежать ось, которую и нужно первым делом раздобыть. Можно купить новую в сборе, либо найти из автомобиля в достойном состоянии. Ось с авто будет достаточно длинной, нужно длина примерно 120 см. Следовательно, придется подпилить немного, для чего предварительно разрезаем ось посередине. Дальше с одной стороны отрезаем часть, чтобы при состыковке двух половин получилась оптимальная длина.

Соединить две половины оси дело не совсем простое, но мы выбрали достаточно удобный способ. Нужно взять трубу, которая по диаметру была бы немного больше самой оси. То есть труба будет располагаться посередине, а в нее будут вставлены две части оси

Но важно подобрать такой диаметр, чтобы половинки почти не имели зазора, иначе в противном случае получиться неправильный развал. Трубу по краям аккуратно привариваем и защищаем при необходимости

Далее достаточно важная задача — создание креплений, на которых будет расположена платформа и борта. Дышло будет создаваться из обычных прямоугольных профилей, длина и толщина подбирается вами индивидуально в зависимости от перевозимого груза

Обратите внимание, что площадка должна создавать центр тяжести именно на ось, а для лучшего эффекта и надежности дополнительно приварите усиления из металла

Следующий этап — создание сцепного устройства. К счастью, оно доступно в собранном или отдельном виде в магазинах, для этого покупаете шар фаркопа и непосредственно устройство сцепки. Есть квадроциклы уже с фаркопом, но, если таковой не предусмотрен, привариваем шар к балке техники. Сцепное устройство будет приварено к дышлу.

Устройство прицепа на трактор

Перед началом создания собственного прицепа важно знать его устройство и конструктивные особенности. Состоит из следующих деталей:

бортовой кузов;
несколько колес и ходовая часть;
основа — металлическая рама;
механизм для подъема кузова;
прицепное для соединения с трактором.

Также в зависимости от сферы использования и требуемых характеристик, выделяют два вида прицепов:

С одной осью — самая простая и популярная модель, особенно актуальна для транспортировки сыпучих или иных материалов;
С двумя осями — имеют мощную конструкцию и поэтому позволяют перевозить тяжелые грузы и материалы.

Функции трактора

Любой трактор должен иметь возможность выполнять несколько функциональных обязанностей, ведь работа его направлена на фермерские и приусадебные хозяйства. Если использовать навесное оборудование, трактор способен:

собирать снег зимой;
собирать урожай в садах, полях, фермерских участках;
перевозить различные грузы;
пахать и обрабатывать землю.

И без прицепа выполнить такие задачи бывает невозможно, а значит каждый кто покупает трактор, должен позаботиться о таком оборудовании как прицеп. Используя прицеп-самосвал, вы с легкостью выполните такие задачи как сбор и выгрузка урожая, перевозка рассады, транспортировка урожая, строительных материалов и многое другое.

Как сделать на трактор прицеп

Мы рекомендуем изготавливать одноосные прицепы своими руками, они простые и не требуют особых затрат и навыков. К основным этапам создания можно отнести:

Создание чертежа будущего, который создается на основе таких показателей как будущее применение, грузоподъемность, размеры каждой детали и т. д.;
Заготовка необходимых материалов — швеллеры, стальные листы, трубы, колеса, фанерная доска, ходовой блок. Старайтесь выбирать металлические материалы хорошего качества.
Изготавливается рама, в которой обязательно нужно сделать переднюю траверсу, присоединить сваркой крепления для центральной оси и создать прочную заднюю балку.
При помощи шарниров и лонжеронов (боковые) создается основа колес. При этом закрепляется ось к раме.
Создание кузова. Основным материалом послужит листовая сталь, которая подбирается достаточной толщины и качества.
Изготовление прицепного оборудования, в процессе работы вам нужно создать баланс между креплением дышла и рамы прицепа.
Создание и монтаж механизма для опрокидывания. Создать его самому крайне сложно, поэтому берется готовый гидроцилиндр и крепиться к кузову. Его задача — опрокинуть кузов и высыпать груз. При желании можно обойтись без такого механизма.
Обкатка прицепа, проводиться посредством недолгого движения без нагрузки на прицеп.

Важным этапом является установка колес, отличным преимуществом будет то, что на самодельный прицеп можно устанавливать колеса и даже рессоры с различных автомобилей. Но учитывайте тот момент, что устанавливать колеса нужно по центру прицепа для равномерной нагрузки.

Видео

Прицеп для скутера своими руками — нужная в хозяйстве вещь (11 фото + 1 видео)

А вот колеса от муравья пришлось докупить на металлоломе

Конструкция проста из уголка варил сам

Сам кузов сделал из досок от старого палета

Самое замороченное и сложное это конечно — прицепное устройство, оно должно быть надежным, функциональным и быстро разъемным

с ним позаморочился но все вышло

Полная свобода крепления обеспечивает хорошую работу соединения при поворотах.

и даже в нестандартных ситуациях при переворачивании телеги или скутера соединение отрабатывает как положено

Ну и вот что получилось в итоге — небольшой прицепчик для скутера.

Кому интересно посмотреть сам процесс создания вот полное видео

Особенности выбора прицепа для перевозки квадроцикла

Тормозная система. Некоторые покупатели прицепной техники убеждены, что оснастка тормозами – прерогатива исключительно грузовых авто и крупногабаритных фур. Но при транспортировке техники общим весом от полутонны, отсутствие тормозов на прицепе приводит к столь нежелательным заносам. При перевозе более двух квадров отсутствие системы тормозов небезопасно.
Колеса. В этом случае акцент делается на их количество. Прицепы для квадроцикла делятся на два типа:
Одноосные агрегаты. Они имеют одну пару колес, предназначаясь для транспортировки мототехники малого веса на небольшие расстояния. Одноосная модель не подходит для перевозки от одного квадра, так как не выдерживает значительных нагрузок, хоть и оснащена тормозами.

Технические характеристики квадротехники и ее количество напрямую определяют выбор прицеп.

Дополнительные параметры влияющие на безопасную эксплуатацию прицепа:

Крепеж безопасности для надежной фиксации техники. Критерий, выделяющий прицепы к квадроциклам относительно обычных бортовых. Отсутствие фиксации мототехники при транспортировке – гарант аварийных ситуаций на дорогах. Любая неровность дорожного покрытия и резкие повороты транспорта способствуют потере квадроцикла, потому что он попросту вывалится, провоцируя аварию с другими автомобилями. Именно поэтому при выборе предпочтение отдается автоприцепам, предусматривающим:
Расположение на днище специальных колец и скоб, сквозь которые продеваются ремни и веревки крепежа.
Страховочный барьер по периметру кузова, обеспечивающий неподвижность мототехники при маневрах и поворотах.
Перфорированную погрузочную площадку, предотвращающую скольжение квадра. Тем самым уменьшается нагрузка на крепежные элементы.
Размеры. Вся специализированная прицепная техника адаптирована под стандарты четырехколесных агрегатов. Исходя из чего, сложности возникают лишь при выборе прицепов для квадроциклов, сделанных своими руками по нестандартным чертежам. Это решается сопоставлением габаритов аппарата с автоприцепом.
Тент. Крытый или тентовый агрегат обеспечивает надежное укрытие мототехники от неблагоприятных условий природы и нежелательных взглядов. Не стоит забывать и об опасности вылета камня из-под колес, который с легкостью повредит внешний вид квадра или нанесет ему технический урон. Тент изготавливается несложно, хотя тентованные образцы стоят чуть дороже аналоговых. Более того, укрытие часто идет дополнением к специализированному транспорту.

Способы транспортировки

Предположим, что вы живете в Москве, Питере или другом крупном, или среднем городе. Хотя это не играет особой роли.

Есть необходимость доставить или перевезти куда-то мототехнику, но не своим ходом. То есть его нужно загрузить куда-то и отправить.

Здесь я вижу несколько доступных вариантов.

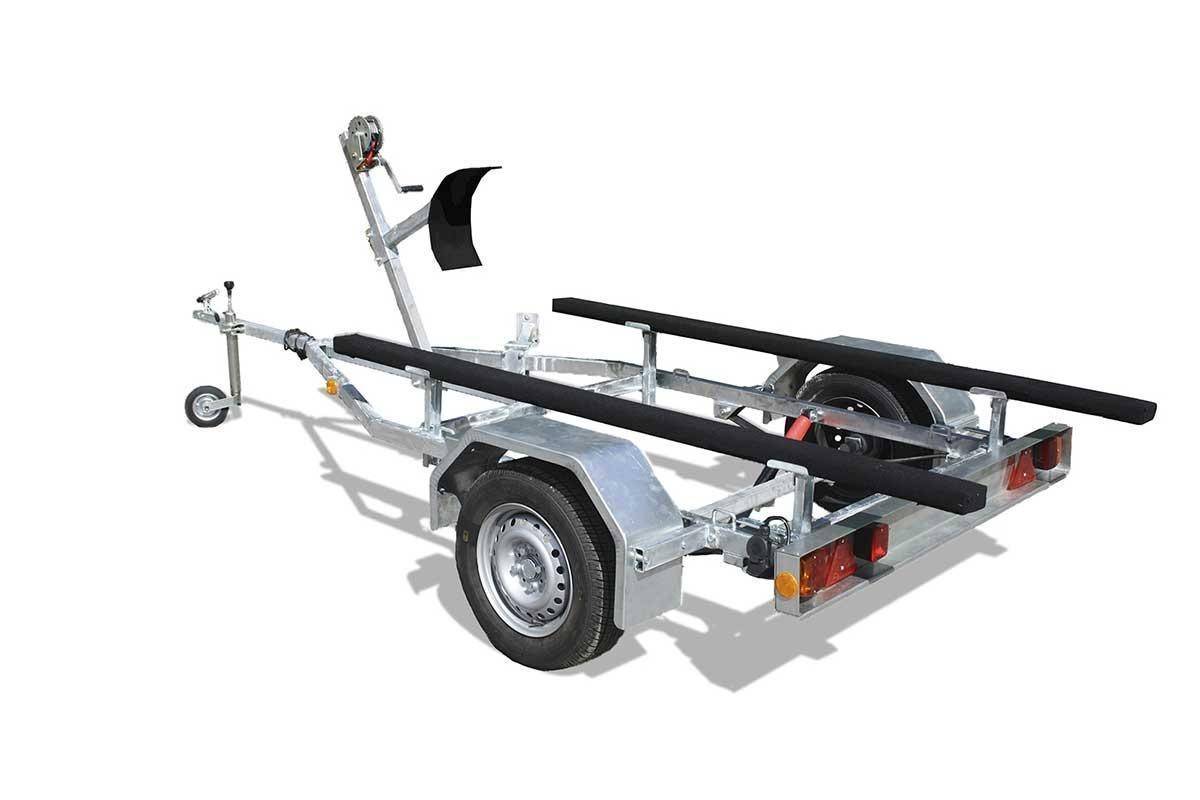

Приобрести собственный автоприцеп под мотоцикл. Это специальные ТЗ, которые цепляют за фаркоп легковой машины и везут туда, куда вы пожелаете. Ни от кого не зависите, все замечательно. Если покупаете с рук б/у прицеп, тогда посмотрите, как правильно оформляется договор купли продажи;
Арендовать. Прокат или аренда прицепов имеет свои объективные преимущества в определенных ситуациях. Этот вариант советую рассматривать тем, кто периодически нуждается в прицепе, но не эксплуатирует его круглый год. Берите в аренду;
Обратиться в специальную службу. Это может быть грузоперевозчик или эвакуатор, к примеру. Их услуги стоят денег, потому они актуальны при переездах в другой город, необходимости доставить технику на большое расстояние, или в случае внезапных неисправностей (актуален эвакуатор);
Попросить у товарища. Здесь актуально рассмотреть вопрос доверенности на прицеп. Только вот у друга могут быть свои планы на прицеп, когда он понадобится вам. Вы напрямую зависите от него, что нельзя назвать хорошим раскладом.

Вы видите, что вариант с покупкой собственного ТС выглядит наиболее перспективно. Но если часто вы им пользоваться не собираетесь, тогда выбирайте альтернативные решения.
