Прицепы для ПВХ лодок и как сделать самостоятельно

Необходимые материалы и инструменты

При переделке лодочного прицепа нужно приобрести отдельные материалы. Единственное, что покупается с сертификатами в готовом виде — это сцепное устройство с торсионной осью.

Перечень составляющих для работы представлен:

• колесами — соответствуют количеству осей;
• крыльями;
• лебёдкой;
• листом металла (толщина в 2 мм);
• металлическим профилем 60*40*4 мм или аналогичной трубой 80*40*3,5 мм;
• опорной ножкой;
• полиуретаном или готовыми кильблоками;
• проводкой;
• светоэлементами — фарами;
• хорошей краской, антикоррозийным покрытием;
• швеллером № 12.

Дополнительно понадобится набор инструментов по работе с металлом, все стандартные отвертки и ключи, сварочный аппарат или специальный станок.

При покупке материалов не стоит брать излишне толстые трубки и швеллеры — увеличение массы тележки спровоцирует больший расход топлива. Они должны быть легкими, качественными и прочными.

Прицеп МЗСА чертеж для лодки

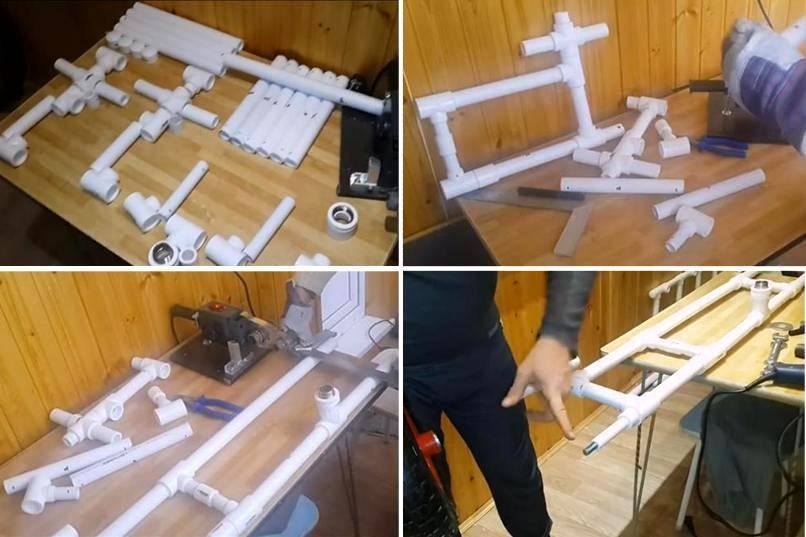

Функциональная тележка из труб ПВХ своими руками

Из пластиковых труб можно сделать более функциональную тележку для перемещения надувной лодки. У данной конструкции имеются продольные ложементы, на которые опирается корпус плавсредства, маячки для ориентации при погрузке в воде, ручка для перемещения. Также предусмотрена регулировка длины ручки и ширины установки маячков, что обеспечивает возможность перемещения лодок разных размеров.

Набор необходимых материалов и инструмента можно позаимствовать из прошлого примера с некоторыми дополнениями:

• тройник и муфта с резьбой для разборного соединения ручки с тележкой;
• талрепы и трос в оплетке для связи ручки с боковыми частями тележки;
• пластиковая ручка от лопаты;
• рым-болты для соединения тросов с тележкой;
• мебельные втулки с резьбой для соединения тросов с ручкой.

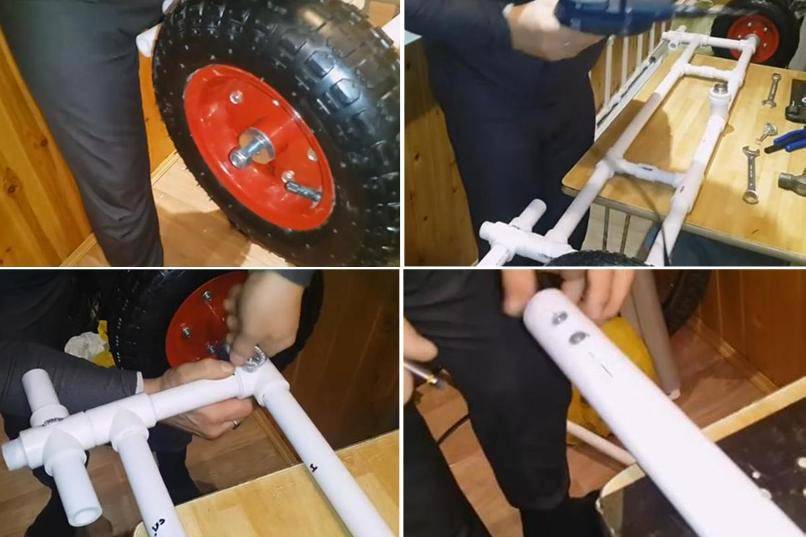

Конструкция оси та же, что и для транцевой тележки: в наконечники из 20-й трубы вставляется шпилька М12. Колеса фиксируются гайками с шайбами.

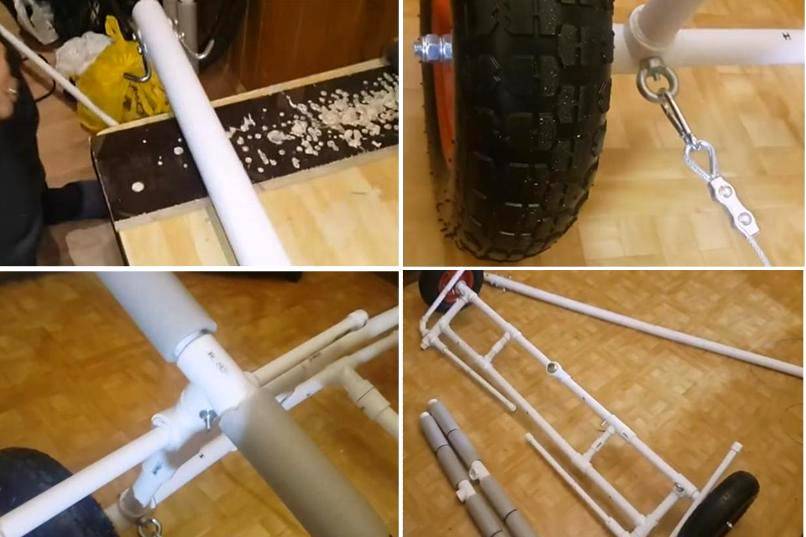

На тройниках у колес сверлятся отверстия, в которые устанавливаются рым-болты для тросов. На конце центральной тяги сверлятся по два отверстия напротив друг друга, в которые затем заворачиваются мебельные втулки с резьбой.

Теперь крюки для тросов можно закрепить винтами. Внутрь тяги вставляется через переходник 20-я труба, на которой крепится ручка от лопаты. Трубы скрепляются проходящим через них винтом, причем во внутренней трубе имеется ряд отверстий, и она может выдвигаться на разную длину.

Конструкция легко разбирается на отдельные части для удобства хранения и транспортировки. Вероятно, у того, кто будет собирать нечто подобное, возникнет желание как-то упростить и доработать изделие под свои нужды. Дополнительную информацию можно почерпнуть из следующего видео.

Требования автоинспекции

Первым делом отметим, что мы не стараемся агитировать начинающих мастеров на максимальное упрощение процедуры изготовления, ведь от качества выполненных работ зависит безопасность участников дорожного движения. Это значит, что будущее изделие должно соответствовать определенным требованиям. Эти требования, в частности, касаются габаритов прицепа. Самодельный прицеп для лодки может понадобиться даже если до водоема порядка сотен метров. Никто не даст гарантии, что по пути не встретится экипаж ДПС.

Определение размеров корпуса прицепа считается первоочередной задачей. Ее необходимо выполнить еще до проектирования, ведь существуют нормы, определенные законодательством, за пределы которых выходить никак нельзя. Отправной точкой будут размеры лодки. Необходимо измерить ее длину, ширину в самом узком и широком месте, а также высоту. Габариты прицепа будут подгоняться под конкретные размеры.

• По требованиям госавтоинспекции высота прицепа и закрепленной на нем лодки не должна превышать 3,8 метра. Это условие диктуется понятием обзорности, так как движущиеся сзади участники не должны испытывать неудобств.
• По ширине краевой критерий составляет 2,2 м. Данный показатель соответствует нормальному расположению прицепа в стандартной полосе.
• Наконец, общая длина автомобиля и прицепа с лодкой ограничена 20 метрами.

Экспериментировать с ходовой частью не получится, так как к этому узлу применимы стандарты ГОСТ. Простыми словами, на балке должны быть смонтированы колеса от автомобиля или, на крайний случай, от мотоцикла. Шасси обычной садовой тележки использовать недопустимо. Чтобы не получить отрицательного результата при проведении испытаний в процессе регистрации, обычно используют заднюю ось фабричного производства. В рассмотренном ниже примере платформа собрана на основе задней балки ВАЗ-2109.

Испытания зачастую проводятся без применения сверхточных приборов. Конструкция должна быть устойчивой к деформациям при усилиях, превышающих номинальные в два-три раза. Например, если вы регистрируете прицепное устройство для лодки ПВХ, то масса предельной нагрузки составит 200-250 кг.

Это интересно: Лодочный мотор Sea Pro — отзывы владельцев, популярные модели бренда Сеа Про

Как соединить прицеп с автомобилем

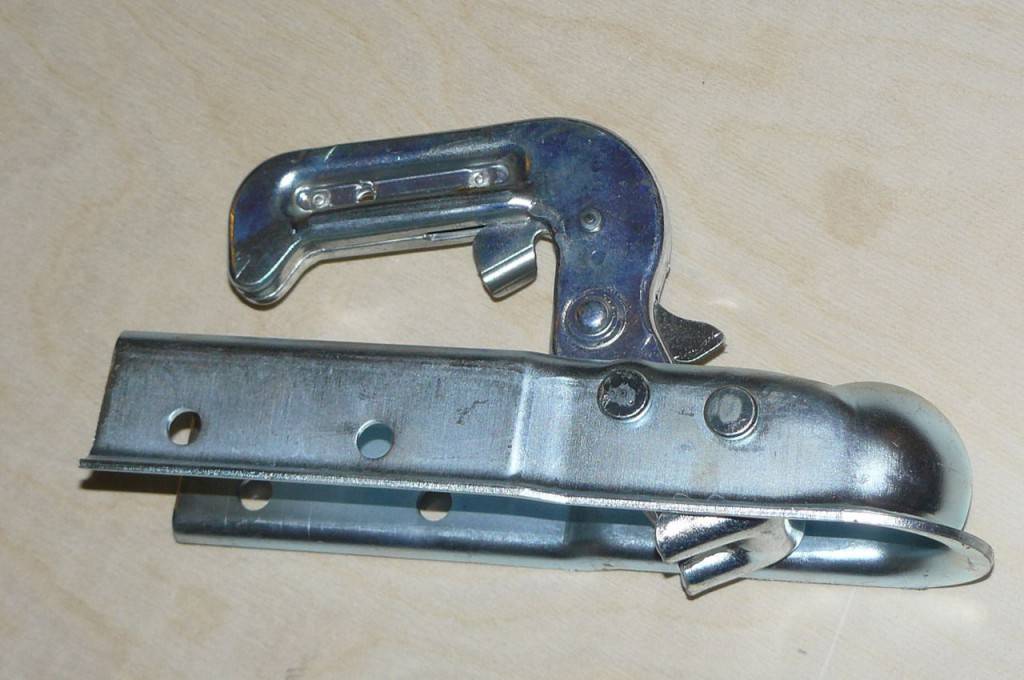

Вам необходимо будет приобрести сцепное устройство для легкового прицепа

Собирая сцепную часть, обращайте внимание на длину. Чем она короче, тем проще управлять прицепом. Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м

Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м.

Не делайте сцепную часть короткой, ведь прицеп будет реагировать даже на небольшой поворот колес, это станет причиной падения груза.

Прицепное устройство делайте из трубы квадратной формы. Возьмите сварочный аппарат, сварите три трубы. Середину места соединения располагайте по прицепной оси. Приварите к узлу металлический уголок, так конструкция станет еще надежнее.

После приступайте к установке страховочного троса. Если его нет, то используйте вместо него цепь. Длину подбирайте таким образом, чтобы при движении цепь не касалась дороги.

Установите муфту соединения, для крепления используйте болты или сварку. Сварка считается надежным способом крепления.

Собираетесь делать крепление с помощью болтов? Устанавливайте не больше двух. Если сделаете больше, то сверление дыр в местах крепления ослабит раму.

Переделка прицепа

Модернизацию прицепа каждый делает на свое усмотрение и исходя из своих потребностей. При отсутствии каких-либо деталей и элементов в первоначальной комплектации их можно докупить после и установить самостоятельно. Можно улучшить определенные элементы и сделать их более удобными и комфортными.

Как правило, модернизируют обычные прицепы, чтобы возить на них свою лодку и использовать по прямому назначению. Но производители позаботились и об этом, создав универсальные прицепы, используемые для перевозки разноплановых грузов.

Багажник

Это уже крайний случай, поскольку в багажник даже самой большой машины лодка не войдет. Ее нужно сдувать, а затем уже на месте снова надувать.

Постоянные спуски воздуха могут негативно отразиться на состоянии плавсредства

Плюс в багажнике всегда есть риск по неосторожности задеть лодку, чем-то повредить. Да и не каждая сдутая лодка влезет в багажный отсек, о чем также забывать не стоит

Из этого следует вывод, что багажник не является оптимальным вариантом. Он подойдет только для маленьких надувных лодок, которые легко спустить и накачать. Также потребуется достаточно свободного пространства внутри авто, чтобы разместить остальные вещи.

Ждите много новых, полезных и интересных материалов!

Спасибо за прочтение! Пожалуйста,

Популярные модели прицепов

Лодки перевозят на прицепах достаточно давно, поэтому у рыбаков и просто любителей отдыха на воде сложился свой список популярных моделей. Одним из таких считается МЗСА 81771В.101-05, предназначен для транспортировки небольших лодок и имеет подвижную систему. Производитель также позаботился о наличии покрытия против коррозии, поэтому прицеп можно смело спускать на воду при погрузке либо разгрузке.

По возможности можно снять дышло, лодку на данную модель оборудования можно использовать максимальной длины 3,4 метра. Сам прицеп способен поднимать до 570 кг веса, поэтому можно уместить другие детали с лодки, например мотор.

Прицеп ЛАВ-81015В

Еще одна популярная модель для надувных лодок, для носовой части здесь предусмотрена увеличенный упор. Чтобы поверхность лодки не повредилась, ложементы уже оббиты ковролином. Для транспортировки лодки по дорогам общего пользования у прицепа предусмотрена светотехника, которая снимается одним движением.

Учтите, что на данную модель можно разместить плавсредство с максимальной длиной 3,5 метров. При этом грузоподъемность осталась на стандартном уровне — 520 кг. Присутствует достаточно надежная ось и два колеса, стоимость данной модели примерно 41 000 рублей. Для уверенного и безопасного передвижения на данной модели предусмотрены пружинные амортизаторы.

Главные особенности

Взять за основу можно практически любой кузовной прицеп, причем подойдут даже те, которые несколько десятилетий простояли на одном месте. Поливинилхлоридная лодка не имеет большого веса, но все-таки рекомендуется проверить выбранную конструкцию на предмет запаса прочности. Для этого достаточно загрузить несколько мешков картошки или камней, бросив их в кузов, а затем попытаться проехаться по местности со сложным рельефом. Желательно загрузить прицеп так, чтобы полученный вес немного превышал массу самой лодки.

Итак, у вас есть прицеп, который надо переделать. Начинаем процедуру с разборки кузова. В дальнейшем он уже нам не пригодится, поэтому его остается только выбросить. В стандартной конструкции дышло имеет небольшую длину, поэтому носовая часть лодки может время от времени ударяться о заднюю часть транспортного средства. Чтобы предотвратить такой исход, рекомендуется удлинить его примерно на один метр и предусмотреть возможность разборки. Для повышения прочности используйте «косынки» из трубы сортаментом 40х40 миллиметров. В итоге у вас должно получиться что-то типа прицепа, проиллюстрированного ниже.

Чтобы предотвратить появление повреждений в процессе транспортировки лодки, рекомендуется использовать ложементики из доски толщиной четыре сантиметра. Меньшую доску использовать не рекомендуется, потому что так вы увеличиваете шансы на то, что в один неподходящий момент она треснет.

Также стоит отметить, что переоборудование может включать в себя установку дополнительных задних габаритов. Некоторые мастера принимают решение поставить фонари от автомобиля УАЗ. Защитить лодку от постоянного попадания грязи на ее поверхность помогут крылья. В стандартной комплектации прицепа они отсутствуют, придется приобретать отдельно. Практика показывает, что одним из наиболее оптимальных решений является оформление покупки крыльев от Оки. Среднестатистическая стоимость варьируется в пределах 350-400 рублей за комплект.

Под ногу надо сделать небольшой упор. В этом поможет упомянутая выше профильная труба размером 40х40 миллиметров. Резину следует приклепать с помощью вытяжных клепок. Согласно отзывам владельцев, которые уже проводили доработку своими руками, такое решение является очень удачным. Предотвратить возможное подкидывание ног силового агрегата лодки позволяет стяжная лента. На фото ниже ее хорошо видно.

Некоторые мастера принимают решение обустраивать крепления лодки посредством стяжных лент. Но лучше всего использовать полуторасантиметровый транец, вырезать фанеру и защитить ее горячей олифой, прикрепить все это дело двумя рымгайками, добавить два талрепа и пару-тройку звеньев цепи. В итоге автоприцеп сможет максимально надежно зафиксировать лодку.

Такая модернизация способствует максимально прочной ее фиксации на прицепе, обеспечивает надежность и безопасность перевозки в целом.

Выбор автоприцепа

При осуществлении выбора устройства по перевозке лодки из ПВХ следует остановить свое внимание на моделях производителей с хорошей проверенной репутацией. Кроме этого не стоит забывать о мощности, а также функциональных способностях собственного автомобиля

Критерии выбора автоприцепа:

Рама – это несущая часть, поэтому она должна выносить большую нагрузку

Обратите внимание, чтобы базовый металл конструкции не был слишком тонким, поскольку из-за постоянной тряски все крепежные элементы расшатаются, а со временем и вовсе повылезают. Устройство должно иметь антикоррозийное покрытие (оцинковано или окрашено).

Колеса

Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге. Если идентичных колес нет, тогда используйте для конструкции покрышки без камер.

Преимущества лодочного прицепа, сделанного собственными руками

Несмотря на достаточно большой выбор, который сформировался на рынке лодочных прицепов многие решают создать подобную конструкцию своими руками.

Это прежде всего связано со следующим преимуществами:

1. Существенно снижаются затраты.
2. На момент эксплуатации можно проводить ремонт собственными силами.
3. Можно получить конструкцию, которая будет соответствовать установленным стандартам.

Однако есть несколько существенных недостатков, которые связаны прежде всего со сниженной надежностью. При допущении ошибок созданный прицеп не сможет прослужить в течение длительного периода.

При создании самодельной конструкции следует учитывать все рекомендации, которые позволяют исключить вероятность допущения серьезной ошибки.

Это интересно: Как хранить лодку из ПВХ зимой — условия хранения на морозе, под потолком в гараже

Подготовка

Перед тем как сделать прицеп для лодки ПВХ своими руками, оцениваем финансовые возможности – не проще ли купить готовое устройство? При самостоятельном изготовлении должна быть предусмотрена такая важная деталь, как покупка материалов и инструментов. Самый дорогой узел в самодельном прицепе – ходовая часть. При наличии комплектующих себестоимость снижается до минимума.

Параметры определяется габаритами лодки. Закупка материала осуществляется в соответствии с проведенными замерами. Также не забываем про гаражное помещение для хранения лодки, чтобы она без проблем расположилась в этом помещении.

Необходимые материалы и инструменты

Процесс изготовления прицепа займет не более нескольких часов, если предусмотреть организационные моменты – готовим материалы заранее. В основном требуются следующие материалы:

• Металлопрофиль с толщиной стенки более 4 мм – это рама.
• Алюминиевый профиль – с его помощью можно перевозить лодку ПВХ, лодок ПВХ большое разнообразие по массе, тем не менее для снижения общего веса конструкции такой профиль – отличное решение.
• Металлический лист толщиной более 2 мм для бортов и днища.
• Крылья и брызговики для соответствия требованиям ГИБДД – полипропиленовые или пластиковые листы.
• Провода, фары и поворотники.
• Готовая лебедка с надежным механизмом, чтобы лишний раз не проводить эксперименты.
• Чтобы сделать прицеп своими руками, понадобится балка с колесами.
• Грунтовка и покрытие от коррозии.
• Кильблоки.
• Швеллер.
• Опорную ножку.

Для комфортной работы под рукой должны быть следующие инструменты:

• Маркеры и приборы для проведения измерений.
• Болгарка.
• Аппарат для сварки с электродами.
• Дрель со сверлами.
• Молоток.
• Гаечные ключи.

Это стандартный набор материалов и инструментов. В каждом отдельном случае могут потребоваться дополнительные детали.

Как определить подходящие размеры

Размеры лодочного прицепа определяются на стадии проектирования. В первую очередь ориентируемся на требования регламента ГОСТ, которые соблюдаем при регистрации:

• Длина – не более 20 м вместе с транспортным средством.
• Ширина – не более 2,2 м.
• Высота – не более 3,8 м.

Готовая схема и размеры для самодельного изготовления прицепа под лодку Это минимальные требования, предъявляемые сотрудниками ДПС. После этого отталкиваемся от размеров своей лодки – измеряем ее длину, ширину и высоту. Перед сборкой конструкции учитываем, что мост и балка должны быть строго перпендикулярны оси симметрии. Габариты прицепа подгоняются под конкретные размеры.

При узком прицепе его с трудом будет видно в боковые зеркала. Габариты рассчитываются в соответствии с расположением колес под самой лодкой, чтобы без труда загнать ее на воду.

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

1. Определиться с наиболее подходящими размерами.
2. Подобрать требуемые материалы и инструменты.
3. Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

1. Длина всей конструкции.
2. Высота бортов.
3. Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

• Длина не более 20 метров.
• Ширина не более 2,2 метров.
• Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

1. Листового металла, рекомендуемая толщина которого составляет 2 мм.
2. Металлическая труба, применяемая при сборке каркаса.
3. Швеллер, толщина которого составляет 12 мм.
4. Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
5. Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
6. Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
7. Фонари автомобильные с указателем поворотов.
8. Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
9. Опорная ножка с механизмом подъема.
10. Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

• Молоток.
• Измерительные приборы с маркером.
• Электроды и наиболее подходящий сварочный аппарат.
• Набор ключей.
• Дрель и сверло.
• Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

1. Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
2. В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
3. При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Инструкция по изготовлению

Для того чтобы не допустить ошибок на момент проведения работы следует изначально разработать проект, который представлен сочетанием чертежей и основной технической информации.

Весь непосредственный процесс монтажа можно разделить на несколько этапов:

1. Для начала проводится сбор рамы, соединение отдельных элементов проводится при применении сварки, за счет чего достигается требуемая прочность.
2. Ось, которая требуется для установки колес, крепится к раме при помощи болтового соединения. Это делается для того, чтобы исключить вероятность потери прочности из-за вибрационной нагрузки.
3. Проводится установка крепежного элемента в зоне соединения оси и фаркопа. Мастера рекомендуют использовать исключительно готовые конструкции, так как они обеспечивают требуемый уровень надежности соединения.
4. Следующий этап заключается в монтаже колес. Подобная работа довольно проста в исполнении.

После проведения работы следует провести тестовый проезд трейлера, так как есть вероятность того, что потребуется балансировка. Для того чтобы исключить вероятность опрокидывания лодки на момент ее транспортировки проводится также установка опор.

Фиксаторы могут быть созданы при применении специальной трубы. Финишный этап заключается в зачистке поверхности, нанесении грунта и краски, за счет чего существенно продлевается эксплуатационный срок изделия.

Надувная лодка и «лодочный» прицеп

Прицепы с роликами при перевозке лодки из ПВХ отпадают сами собой по вполне понятным причинам. Остаются прицепы с ложементами (или сланями, как иногда их называют). Естественно, что лодку на прицепе с ложементами можно перевозить только в положении «килем вниз». Но даже в этом случае лодку, особенно больших размеров (4,5 м и более), не стоит в некоторых случаях затаскивать на прицеп с помощью лебедки — есть риск испортить ткань днища, так как большинство подобных прицепов «грешат» острыми торцами балок. Если прицеп имеет загибы ложементов, то в этом случае задача немного упрощается, правда, все зависит от конкретной конструкции лодки и прицепа.

Если на лодке имеется усиление в виде полос ПВХ, проходящих вдоль баллонов в местах стыка днища и бортовых баллонов, то вытащить лодку из воды можно, воспользовавшись лебедкой, если, конечно, ложементы не погружены в воду.

Для того чтобы лодка прожила как можно дольше, прицеп стоит подготовить к ее перевозке. Опыт показывает, что правильное расположение ложементов относительно киля поможет сохранить лодку при долгих перевозках по неровным дорогам. Ложементы должны находиться в таком положении, чтобы большая часть бортовых баллонов опиралась на них. При этом транец лодки не должен выступать за кромки ложементов, особенно если лодка транспортируется вместе с мотором.

При транспортировке лодки с установленным на транце мотором его надо прочно крепить в раме прицепа либо фирменной штангой-фиксатором, либо каким-нибудь самодельным устройством, которое не позволит ему «болтаться» вместе с транцем. Для этого достаточно сделать простейший упор из фанеры или доски, который одним краем будет упираться в раму прицепа, разумеется, с фиксацией, а другой — фиксировать «ногу» мотора.

Если позволяют средства и есть навыки, то можно изготовить специальные, большой площади и длины, накладки на ложементы — свеобразные кильблоки. Это поможет хотя бы немного уменьшить давление на лодку в местах соприкосновения с ложементами и устранить возможность перетирания ПВХ-ткани во время движения.

На прицепе с ложементами лодку также надо хорошо закреплять и во время перевозки периодически проверять крепление

Это важно, так как при перепадах температуры воздуха давление в баллонах изменяется достаточно быстро, и крепеж будет ослабевать

Полезно лодку закрыть транспортировочным тентом, который, конечно, следует прочно закрепить. Его наличие позволит перевозить в лодке легкие, но объемные грузы, разумеется, если они также будут как-то закреплены.

Два слова о самом прицепе. Для перевозки надувной лодки надо приобретать прицеп с достаточно мягкой подвеской. То есть, если прицеп рессорный, то рессоры должны быть длинными и «мягкими», если подвеска основана на резиновых жгутах, то стоит посмотреть, насколько она мягко работает.

Если же подвеска жесткая, прицеп будет скакать по всем выбоинам, что создаст не только сложности с управлением, но и самой лодке достанется, как говорится, на орехи. Исправность амортизаторов, если они предусмотрены конструкцией, и их жесткость также имеет смысл проверять регулярно.

На самом деле перевозка надувной лодки на лодочном прицепе может кому-то показаться нонсенсом, в этом случае проще использовать, к примеру, РИБ. И на волнах он ведет себя спокойнее, и в обслуживании немного проще. Но каждый делает свой выбор сам, поэтому и появился этот краткий материал, содержащий практические советы, тем более что в современных экономических условиях многим не по средствам покупка дорогой лодки из стеклопластика.

И. Лагутин, «КиЯ», 2009 г.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Параметры прицепа и регистрация в ГИБДД

Чаще всего в поселках до реки (или озера) рукой подать и на дороге к водоему сроду не было постов ГИБДД. Покупать дорогостоящий фабричный прицеп, чтобы привезти лодку 200-300 метров или даже пару км, никто не хочет и поэтому мастерят прицепы для плавучих средств из подручных материалов.

В больших же городах регистрация сего транспортного средства просто обязательна – до водоема без нее просто не доедешь, остановит “доблестная, честная и сердцу дорогая” автоинспекция на первом же посту и “влепят” штраф или конфискуют прицеп.

Для того чтобы прицеп зарегистрировали, нужно получить заключение у организации, которая имеет лицензию на тестирование и испытание транспортных средств (некоторые автошколы, МРЕО, иногда даже частные организации с лицензией).Для проведения испытания в организацию, которая будет заниматься этим благим делом, необходимо предоставить чертежи прицепа, которые должны быть выполнены должным образом (качественный чертеж с указанием всех размеров и параметров).

Лодочный прицеп своими руками

Самодельные лодочные прицепы используются наряду с промышленными образцами. Не смотря на большой выбор прицепов, люди часто прибегают к постройке лодочных прицепов своими руками. И дело здесь не всегда в цене. Человеку свойственно усовершенствовать свои приспособления, а модернизация заводского лодочного прицепа ведет все к той же перерегистрации в ГИБДД. К тому же, форма лодочного прицепа не всегда идеально соответствует форме Вашей лодки, что затрудняет ее погрузку и выгрузку.Самодельные лодочные прицепы распространены на территории нашей необъятной Родины еще и потому, что есть масса мест, где есть необходимость транспортировать свою лодку к водоему не по дорогам общего пользования и многие, попросту, не регистрируют свой самодельный лодочный прицеп. Изготовление лодочного прицепа своими руками требует некоторых теоретических знаний. Этот раздел сайта создан для того, чтобы помочь разобраться с тонкостями самостоятельной постройки лодочных прицепов. Кроме того, здесь представлены некоторые изобретения, которые Вы не встретите в серийных образцах. Приглашаем Вас посмотреть наработки других людей, которые самостоятельно сделали сами себе лодочный прицеп.

Колеса для лодки

Необходимость в колесах для лодки возникает у водномоторников когда требуется переместить судно по берегу на небольшие расстояния. Наибольшее распространение колеса приобрели среди пользователей моторных ПВХ надувных лодок. Приобретение специального лодочного прицепа для такого судна зачастую не обосновано, а переместить лодку одному человеку от места сборки к воде затруднительно. Существует масса вариантов способов крепления колес на лодку. У каждого из них есть свои преимущества и недостатки.

Чертеж лодочного прицепа №8

В рамках данной статьи рассматривается чертеж лодочного прицепа с плавающим креплением роликовых механизмов. Данная разработка позволяет загружать на прицеп лодки с разной конфигурацией днища.

ОСТ на лодочные прицепы

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети.

Чертеж лодочного прицепа №7

На рассматриваемых чертежах лодочного прицепа показывается вариант установки лестницы для захода на переднюю палубу лодки, находящейся на прицепе.

Чертеж лодочного прицепа №6

В статье рассматривается чертеж автоматического фиксатора для лодочного прицепа. При погрузке лодки на прицеп, приведенное устройство помогает зафиксировать лодку, удерживая ее за кольцо на форштевне.

Чертеж лодочного прицепа №5

В данной статье представлен чертеж лодочного прицепа с откидным водилом. Как правило, лодочные прицепы длинее лодок, которые на них перевозят, и, зачастую, случается так, что при хранении лодки в гараже, сама лодка вмещается по длине в гараж, а прицеп — нет.

Чертеж лодочного прицепа №4

На данном чертеже лодочного прицепа рассматривается вариант самостоятельного изготовления лодочного прицепа с регулируемой длиной под лодки различных размерений.

Чертеж лодочного прицепа №3

Чертежы лодочного прицепа в этой статье показывают механизм распределения веса лодки по раме прицепа. Кроме того обеспечивается возможность жесткой поддержки лодки любой конфигурации корпуса.

Чертеж лодочного прицепа №2

Приведенный чертеж лодочного прицепа показывает основную схему прицепа, построенного своими руками. Данный лодочный прицеп изготовлен из стальной трубы квадратного сечения.

Чертеж лодочного прицепа №1

Данный чертеж лодочного прицепа выполнен под изготовление прицепа для лодки своими руками. Размеры на чертеже указаны в дюймах. Для перевода в сантиметры необходимо умножить указанный на чертеже лодочного прицепа размер на 2,54. Данный чертеж лодочного прицепа представляет собой упрощенную конструкцию.

Что следует учесть при выборе

В комплектацию прицепа может входить тент, но его наличие не обязательно. При выборе следует учесть следующие рекомендации:

1. Учитывайте, какой груз способен выдерживать автоприцеп. Каждый из них рассчитан на свои габариты.
2. Дополнительные комплектующие. Наличие ложемента, килевых валиков и роликов позволяет перевозить груз в сохранности. При их отсутствии понадобится периодически останавливаться и проверять крепление груза.
3. Дорожный просвет должен быть не меньше чем у автомобиля. Предпочтительнее наличие откидной стойки, которая обеспечивает устойчивость конструкции.
4. Целостность световых сигналов. При перевозке происходит повреждение сигналов, поэтому проверьте их работоспособность.
5. Подвеска пружинная. Вне зависимости от того используется колесная или рычажная балка желательно выбрать пружинную подвеску. Альтернативой выступает зависимая рессорная конструкция.
6. Осмотрите хорошо все подвижные элементы, а также их соединения.
7. Удобно использовать модели с длинным ложементом, обтянутым мягкими тканями.

Модель и фирму каждый выбирает сам в зависимости от предпочтений и габаритов лодки.
