Возможности автоматизации
Вручную открывать и закрывать ворота гаража под дождем или во время снегопада — то еще удовольствие. Это знает каждый автовладелец. Желание автоматизировать процесс вполне закономерно. Автоматический подъем ворот секционного типа может быть реализован двумя способами:
При помощи привода, закрепленного на потолке. С подъемным механизмом он соединяется тросами или цепями (зависит от производителей). Ставится при стандартном, пониженном и наклонном подъеме. Это вариант более дешевый, так как сам привод — самый обычный, большая мощность ему не требуется.
- Осевой привод. Устанавливается сбоку от верхней оси, приводит ее во вращение. Более мощный и более дорогой вариант. Ставится если притолока достаточно высокая — для повышенного вертикального, стандартного подъема.
Как видите, выбор есть только при условии базовой комплектации со стандартным (средним) типом подъема. Во всех остальных случаях тип механизма определен параметрами проема.
Автоматическое открывание/закрывание секционных гаражных ворот может «стартовать» от различных устройств:
Пульта, расположенного на стене. Реализуется это просто — при помощи стандартных кнопок, через которые подается питание. Смысл в такой автоматизации — отсутствие физических усилий, хоть выходить под дождь из машины все-таки надо.
Брелка/пульта управления. В этом случае в пульте управления встроен радио-передатчик, в приводе — приемник. Работают они на определенной частоте
При выборе обратите внимание на частотный диапазон — он не должен перекрывать уже имеющиеся в пользовании устройства подобного типа.
Компьютера, смартфона. В этом случае в привод встраивается микропроцессор, который принимает и обрабатывает сигналы.. Из всех этих видов самый распространенный- брелки
Он относительно недорог, дает требуемую степень свободы
Из всех этих видов самый распространенный- брелки. Он относительно недорог, дает требуемую степень свободы.
Как подобрать размер ворот для гаража
Необходимо учитывать множество аспектов. Так, на выбор размеров влияет, во многом, тип заезда в гараж. При наличии прямого заезда, размеры могут быть уменьшены. Если заезд неудобный или имеет крутой угол, то ворота должны быть увеличены по ширине.
Кроме того, проектируя гаражный проем, необходимо учитывать тип ворот:
- Распашные изготавливаются по ГОСТу с размерами от 3 до 6 по ширине и 2,5 м по высоте;
- Подъемные механизмы могут иметь максимум 6 м в ширину;
- Минимальная высота вида с подъемно-поворотным механизмом составляет 220 см;
- Подъемно-секционные модели могут изготавливаться лишь с высотой до 308 см;
- Рулонные могут изготавливаться с высотой до 8 м и шириной до 11 м.
Не стоит забывать и про производителей. Каждый изготовитель, сегодня, представляет свой размерный ряд. Если вы планируете приобретать готовые изделия, то лучше будет промониторить рынок на предмет наиболее популярных типовых размеров ворот.
Удобный и надежный гараж – это мечта любого автовладельца. Одним из важнейших этапов, при строительстве гаража, является оборудование проема под въездные ворота и непосредственно выбор въездных конструкций. При этом, важнее всего тут – правильно определить размеры конструкции. Ширина и высота ее на сегодня четко стандартизирована. Тем не менее, допускается строительство порталов с незначительными изменениями, делающими эксплуатацию более удобной. Следуйте представленным выше советам, и стройте удобный гараж с надежными воротами!
Размеры подъемно-поворотных ворот
Подъемно-поворотные ворота характеризуются более утяжелённой конструкцией, нежели модели, рассмотренные раньше. Они отличаются не только своей массивностью, но и необходимостью в оснащении системы мощным электроприводом, прочными шарнирами.
В процессе открывания ворот, ставни системы поворачиваются и приподнимаются к верху – под потолок гаража. Здесь, собственно, и размещается подъемный механизм, для которого и нужно предусмотреть место под его установку.
Также важно оставить пространство не только под потолком, но и спереди от гаражного сооружения, что обусловлено спецификой работы механизма. Схема подъемных ворот
Схема подъемных ворот.
Габариты подъемно-поворотных полотен разнятся в зависимости от производителя и местоположения управляющего механизма. По стандарту, высота таких систем начинается от 2,2 метров.
Совет! Выбирая тип гаражных ворот, важно понимать, что для габаритных проемов лучше подбирать менее тяжелые модели створок. К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий
К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий.
Кроме того, выбирая ворота подъемного типа, следует уделять вниманием таким параметрам:
- показатели прочности;
- легкость;
- габариты ширины – максимальный параметр составляет, как говорилось ранее, 600 см;
- габариты высоты – максимуму 2,2 м.
Но, в случае расширения размера стоит понимать, что из-за увеличения массы готовой продукции, ее срок службы будет меньше гарантированного на стандартные по габаритам модели.
Стандартные размеры ворот для гаража различных конструкций для легкового автомобиля
Параметры проёма гаража отличаются от типа используемых ворот. В каждом случае нужно брать за основу ГОСТ.
Какими должны быть распашные ворота
Это самая простая конструкция для организации въезда в гараж, которая по сравнению с современными аналогами имеет небольшую цену. Преимущество такой конструкции в том, что она оснащена калиткой, через которую владелец может при необходимости входить в помещение, не открывая массивные полотна ворот. Но если в гараже предполагается хранение сразу двух автомобилей, то её монтаж будет нецелесообразным, поскольку большие полотна будут серьёзно нагружать обрамляющие элементы и узлы крепления, что может негативно сказаться на геометричности и прочности всей системы. В таком случае лучшим решением будет организация двух независимых рабочих проёма с воротами для каждого автомобиля.
Организация отдельных въездов для каждого автомобиля
Для расчёта возьмём параметры стандартного легкового автомобиля: длина — 4500 мм; ширина — 1725 мм; высота — 1445 мм. К фактической высоте машины необходимо прибавить размеры предполагаемого багажного оборудования, которое крепится на крышу (багажники, конструкция для лыж, сноубордов, лодок или велосипедов) и возможного груза, ведь всегда комфортнее заниматься разгрузочными работами в помещении. К примеру, высота оборудования с грузом равна 40 см. Размеры распашных ворот для въезда одного автомобиля:
- высоту ворот (Н) следует принимать не меньше полученного значения: Н ≥ (1, 445 + 0,4) + 0,2 = 2,045 м;
- минимальное значение ширины (S) при перпендикулярном проезде к плоскости ворот рассчитывается следующим образом: S ≥ 1,725 + 0,7 = 2,425 м;
- минимальное значение ширины (S) при проезде, расположенном к плоскости ворот под углом: S ≥ 1,725 + 1,0 = 2,725 м.
Jeep Grand Cherokee 2021: технические характеристики и описание
Джип Гранд Чероки 2021 модельного года уверенно завоевывает рынок. Менее чем за полгода, Jeep Grand Cherokee 2021 обзавелся, практически, собственным фанклубом, представители которого скурпулезно изучают все новые фишки и преимущества
Благо, им есть, на что обратить внимание
2021 Jeep Grand Cherokee High Altitude Incentives
Jeep Гранд Чероки 2021 выглядит роскошно, это подлинно американский автомобиль. Он обладает естественной брутальностью внедорожника и просторным, комфортным салоном, больше напоминающим кроссовер. Среди положительных функциональных изменений можно назвать:
- увеличившийся топливный бак – теперь без дозаправки можно проехать почти полтысячи километров;
- новая подвеска, благодаря которой машина движется более плавно, а езда стала в разы комфортабельней;
- полный контроль над авто – педали и руль очень чувствительные.
Среди позитивных перемен называется также стильное оформление приборной панели. Она может быть выполнена из пластика высокого качества, а расположение приборов способствует комфортному вождению. Кроме того, в отдельных модификациях приборная панель, обивка дверей и часть кресел, отделаны натуральной кожей.
2021 Jeep Grand Cherokee SRT, Wrangler Special Editions Head To L.A. Auto Show
Откровенно радует возможность выбора разных, качественно проработанных, режимов езды. Так, Вы сможете выбирать между автоматическими режимами езды по таким поверхностям, как:
- песок;
- грязь;
- камень;
- снег;
- автомат.
Отдельного внимания заслуживает оснащение современных авто этой серии собственной разработкой – Эко Дизелем. Представители компании призывают забыть все, что, по Вашему мнению, Вы знаете о дизельных двигателях. И они правы – новый двигатель действительно может считаться серьезным достижением.
В целом, фанаты марки утверждают, что Гранд Чероки 2021 – это идеальная модель серии, в которой производитель сумел устранить все недочеты предыдущих джипов, а цена полностью соответствует качеству.

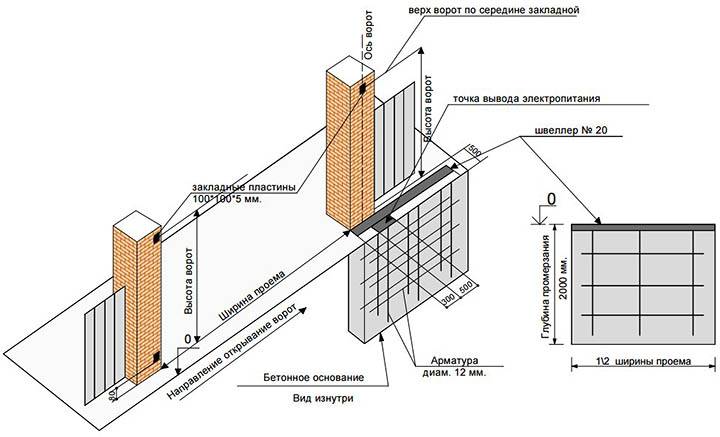

Проектирование фундамента и конструкции ворот
Чтобы правильно спроектировать фундамент нужно сначала определиться с конструкцией раздвижных ворот. Основные ее элементы, это:
- Рельс, установленный на тележках. Он отвечает за движение воротного листа;
- Балки креплений. Которые крепятся на бетонный фундамент;
- Распорка (противовес). Это важный элемент раздвижных ворот, поскольку изначально их вес распределен неравномерно. Распорка уравновешивает конструкцию.
Кроме того, в конструкцию раздвижных ворот входят еще десятки других элементов. Наглядно ознакомиться с ними вы можете на иллюстрации, приведенной ниже:
Определившись с конструкцией, следующим шагом будет определение ширины ворот. Как правило ее выбирают исходя из ширины проезжей части, либо делают стандартной — 2,4 метра
Важно, чтобы общая длина вместе с противовесом была на 30% больше ширины въезда на участок. Также важно рассчитать длину основания для тележек. Окончательные расчеты можно получить, если вычесть ширину въезда из общей длины ворот
Окончательные расчеты можно получить, если вычесть ширину въезда из общей длины ворот.
Затем важно определиться с тем, где будет находится фундамент откатных ворот, на каком расстоянии будут находиться его части. Как правило, эти параметры можно найти в инструкциях по сборке, представленных производителем ворот. Для возведения фундамента под откатные ворота вам понадобятся:
Для возведения фундамента под откатные ворота вам понадобятся:
- цемент, песок и щебень (либо готовый бетонный раствор);
- лопата;
- опалубочные плиты;
- бетономешалка;
- строительный уровень;
- вода.
При желании, для усиления конструкции фундамента, можно еще использовать арматуру.
Далее необходимо определиться с глубиной фундамента. Его нельзя делать неглубоким, в противном случае конструкция может получится неустойчивой, либо ворота выйдут из строя при сильных снегопадах и морозах. Оптимальнее всего заглубить фундамент на уровень ниже глубины промерзания грунта: как правило, это не менее 120-150-180 см, в зависимости от климатических особенностей вашего региона.
Ямы и траншеи под откатные ворота должны выкапываться на разную ширину и глубину. Первые, для установки тележек и проходной колонны, — должны быть длинными и узкими, вторые, предназначенные под установку опор — глубокими и небольшими. Если грунт на вашем участке рыхлый или заболоченный, необходимо использовать опалубку. Еще эксперты рекомендуют предусмотреть зазор для сквозной внутренней стойки примерно на 5 см. Благодаря такому решению открывающиеся ворота не будут мешать бетонным ножкам.
Еще один важный момент, который стоит предусмотреть еще до заливки фундамента, является расстояние между нижним краем ворот и землей. Для заливки фундамента по уровню, совпадающему с дорогой, его высота должна составлять не менее 8-10 см. И хотя производители ворот утверждают, что можно делать высоту в 5 см, мы не советуем это делать. Все дело в том, что зимой, после обильных снегопадов, низко расположенные ворота будут часто промерзать и покрываться льдом.
Расстояние между тележками раздвижных ворот и их расположение зависит от нескольких факторов. Наиболее важными из них являются вес ворот, длина просвета и габаритные размеры конструкции. В приведенной ниже таблице вы можете ознакомиться с общими рекомендациями производителей:
Размер полотна | Вес ворот | Длина просвета | Колесная база |
70х70х4 | 350 кг | 3,5 м | 1,4 м |
70х70х4 | 400 кг | 4 м | 1,8 м |
70х70х4 | 450 кг | 4,5 м | 2,4 м |
80х80х5 | 400 кг | 3,5 м | 1,25 м |
80х80х5 | 450 кг | 4 м | 1,6 м |
80х80х5 | 500 кг | 4,5 м | 2 м |
Разумеется, эти данные приведены в качестве примера и не являются руководством к действию. Более точные расчеты мы советуем делать у вашего производителя ворот, когда вы заказываете их изготовление на заказ.
Оптимальный для легковой машины
Теперь решим, какие должны быть размеры гаража для легкового автомобиля, чтобы там можно было не только поставить машину, но и складировать запчасти, инструменты, велосипед, горюче-смазочные материалы и запасной комплект шин. По длине такая постройка должна быть на 3-3,5 м больше, чем длина машины – так будет удобно и из багажника покупки вытаскивать, и под капот заглянуть, да и место для шин, верстака и всего, что не уместилось дома на балконе, останется.
Какой ширины гараж? Оптимальная ширина гаража должна быть больше ширины автомобиля на все те же 3 м, чтобы можно было открыть дверь с комфортом, не опасаясь ее оцарапать. Да и появится свободное пространство для стеллажей с вещами, необходимыми любому автомобилисту.
Какой должна быть высота гаража? Оптимальная высота потолка в гараже – три метра, под такой потолок можно спокойно заводить даже достаточно высокую легковую машину. Кроме того, такая высота комфорта для человека и позволяет обустроить антресоли. Если вспомнить «Приору» из прошлого примера, то оптимальный дом для нее и будет обладать длиной 7,35, шириной 5-6 и высотой в три метра.
К тому же, такое помещение хорошо подходит «на перспективу», так как в него уместится без проблем и более крупный автомобиль, даже внедорожник.
Для джипа
Кстати, о внедорожниках, ведь обладатели частных домов нередко предпочитают подобные машины – либо по статусу, либо по суровой необходимости. Что можно сказать про размеры гаража для джипа? Здесь, как и для легкового автомобиля, нужно учитывать размеры техники.
Внедорожники обычно серьезно прибавляют в длине и высоте, потому и помещение для них должно быть выше и больше. Для примера возьмем ToyotaLandCruiserJ200, ее длина 4,95 м, ширина 1,97 м, высота 1,88 м. Берем известные нам цифры и прибавляем, в итоге получаем комфортные размеры гаража с длиной-шириной-высотой 8-5-3 метра.
Имеет смысл сделать на 2-3 метра шире и на метр выше, для большего комфорта. Если вы обладатель особо крупного джипа, например, с кузовом пикам, то тут уже удобная длина гаража может вырасти до 10 метров.
Для микроавтобуса
Если вы обладатель микроавтобуса или грузовой «ГАЗели», то размеры нужного вам гаража возрастают.
Размеры гаража для микроавтобуса:
Давайте вычислим размеры гаража для газели с удлиненной платформой. Ее длина составляет 6,7 м, а высота с учетом тента может достигать 2,5 метра. Тут длина гаража должна быть около 10 метров, особенно если вы собираетесь в нем не только хранить машину, но и производить ее ремонт и погрузку-разгрузку.
В последнем случае имеет смысл сделать пристрой к помещению с одной из сторон, где можно будет хранить грузы отдельно от запчастей, масла и бензина.
И, что естественно, требуется существенно увеличить высоту гаража для газели, до трех с половиной метров.
Для газели размеры гаража — фото:
Правильная высота для джипа
Немалое значение, при строительстве гаража, имеет и высота въезда. Так, стандартная равняется 250 см. Но, следует учитывать, что она подойдет не для всех автомобилей. Так, например, минимальная высота гаража для микроавтобуса должна равняться трем метрам, для фуры – пяти. В производственных помещениях и профессиональных СТО она может достигать 6 метров.
Оптимальный размер гаражного въезда для легкового авто или джипа по высоте равняется 2 м.
Такое решение позволит сократить расходы на строительство. При этом, машина сможет беспрепятственно заезжать в гараж даже с багажником на крыше. Для того, чтобы получить оптимальную высоту под ваш автомобиль, необходимо к его высоте прибавить 300 мм.
Так, например, минимальная высота ворот должна быть:
- 180 см для владельцев легковых автомобилей;
- 230 см для владельцев джипов;
- 240 см для владельцев микроавтобусов.
Лучше делать с запасом, ведь увеличить ее будет достаточно сложно, в некоторых случаях – невозможно. При этом, следует ориентироваться на стандартные размеры. Так вы сможете легко подобрать качественные и доступные створки. Кроме того, стандартный гараж можно будет использовать даже после того, как вы поменяете транспортное средство на другое, с отличными габаритами. Продать стандартный гараж, при необходимости, будет легче.
Для чего можно увеличить?
Помимо габаритов транспорта, на размер помещения для него влияет наличие различного оборудования и дополнительных помещений. Если вы желаете поставить в гараж подъемник или кран для съема двигателя, то оптимальная высота гаража для легкового автомобиля должна составлять 3,5 м, а для джипа – 4 м.
Длину гаража можно увеличить на 3-4 метра, добавив площадку для ремонта или иных работ, связанных с металлом или деревом, либо пристроив хозяйственное помещение. Если вы считаете себя любителем комфорта, то имеет смысл пристроить комнату для отдыха.
Ее размеры зависят лишь от вашего бюджета и предпочтений – можно сделать как маленькую каморку, так и большое место, где можно посидеть со своими друзьями после успешного ремонта. Не лишним будет оборудовать гараж подвалом и смотровой ямой, но по части габаритов они увеличат лишь глубину, примерно на 1,8-2 метра.
Все приведенные выше размеры не являются обязательными для исполнения, они основаны на накопленном опыте постройки и эксплуатации гаражей. Главный критерий, которому вы должны следовать при планировании – ваш комфорт и комфорт вашей семьи.
Габариты ворот в зависимости от количества автомобилей
Гаражи для разного количества машин имеют существенные отличия, регулируются нормами действующих ГОСТов.
Для одного автомобиля
Для точного расчета размеров ворот рекомендуется учесть следующее:
К ширине транспортного средства нужно добавить с каждой стороны по 30 см.
Высота определяется простой формулой: «высота авто + стандарт запаса»
В соответствии с ГОСТом величина колеблется от 2,3 до 2,6 м.
Во внимание берется способ открытия ворот, высота размещения короба, перемычек .
Средними размерами ворот в гараже на один автомобиль считается ширина в 2,5 м, высота от 2 м и более.
Для двух
В этом случае важно принять решение, общими ли будут створки или для каждой машины отдельными. Выбор индивидуален и зависит не только от предпочтений, но и частоты пользования автомобилями
При выборе единого полотна для обоих легковых транспортных средств оптимальной шириной будет диапазон от 4 до 5 м. Между припаркованными машинами должен остаться зазор 0,5–0,7 м.
В случае выбора отдельных ворот параметры проема подбираются под каждую машину. Зазор при парковке сохраняется.
Рекомендуем другие наши материалы:
- Ворота из профнастила своими руками
- Простые ворота для частного дома
Схема электрических ворот
Для того чтобы, купить такие ворота не обязательно детально изучать их устройство, необходимо лишь обратить внимание на основные связующие элементы конструкции: фундамент, полотно ворот, роликовая комплектация и двигатель
Возведение фундамента – это первое, с чего нужно начать установку ворот. Основная нагрузка от полотна ворот придется именно на него. Мы рекомендуем заливать глубокое монолитное основание и одновременно произвести прокладку электрических коммуникаций. Приобретая ворота, Вы можете включить его подготовку в заказ или, узнав точные параметры на сайте, позаботиться о нем самостоятельно.
Полотно ворот предварительно по Вашим размерам изготавливается в цеху из металлических труб с сечением 60*40 мм. После сварки оно обрабатывается антикоррозийным составом и краской. И только потом доставляется на объект для монтажа. Обшивка полотна это индивидуальный выбор каждого клиента, но большинство предпочитает профнастил стандартного цвета(RAL 8017, 6005, 3005) за его практичность, простоту в применении и доступность в продаже. Помимо профлиста мы можем предложить для заполнения конструкции дерево, сэндвич-панели, комбинацию листа и кованных элементов или просто решетчатые ворота.
Роликовая комплектация предназначена для обеспечения плавного хода полотна ворот и его фиксации. В основном ворота, устанавливаемые нашими специалистами, комплектуются продукцией крупной производственной компании Алютех и исправно служат долгие годы без ржавчины и поломок.
Двигатель подбирается по определенным параметрам для каждого случая индивидуально, поэтому в этом вопросе лучше делать выбор исходя из наших рекомендаций. Современные электродвигатели выпускаются с прочными и долговечными механизмами (шестерней из стали и латуни), программируются на различные режимы эксплуатации и бесперебойно работают при экстремально низких температурах.
Виды ворот и их стандартные размеры
Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.
Рулонные подъёмные
Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.
Рулонные воротаИсточник rollettpro.com
Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство
Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см
Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.
Классические распашные
Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.
Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении
Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см.
Распашной въездИсточник alumdevelop.ru
Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность
При окончательном выборе важно учитывать дополнительное место для створок
Откатные ворота
Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.
Подъёмные цельные
Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.
Подъёмный въезд в гаражИсточник inforesist.org
Подъёмные секционные
Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.
Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.
