Как регулировать клапана на мотоблоке

Как регулировать клапаны по шагам

Как правильно регулировать клапана? Необходимо придерживаться инструкции. Ниже подробно описано, как все сделать грамотно, чтобы не навредить машине.

Подготовка

  • Для начала хорошо помыть кузов машины и очистить от всевозможной грязи и мелкой пыли пространство под ее капотом. Это необходимо, чтобы после снятия крышки ГБЦ в двигатель ничего не попало.
  • После этого транспортное средство следует поставить на какую-нибудь ровную поверхность, а потом затянуть стояночный тормоз и подложить под колеса автомобиля специальные упоры.
  • Потребуется также равномерное и качественное освещение. Возможно понадобятся какие-то дополнительные источники света, если обычного освещения будет мало.
  • После этого потребуется немного подождать, чтобы мотор транспортного средства успел остыть до температуры 15–25 градусов. Благодаря этому все измерения будут точными. Браться за настройку, не подождав, пока мотор остынет, не рекомендуется. Двигатели бывают разные, потому лучше все же немного подождать.

Регулировать зазоры можно и в случае снятой ГБЦ. Здесь каждый выбирает свой способ, все они правильные.

Инструменты

  • Набор различных гаечных ключей. Ключи на 13 мм и 17 мм обязательны.
  • Пинцет.
  • Инструмент для настройки.
  • Несколько отверток.
  • Измерительный щуп.
  • Комплект шайб для регулировки.
  • Микрометр.

Как отрегулировать при помощи рейки и индикатора

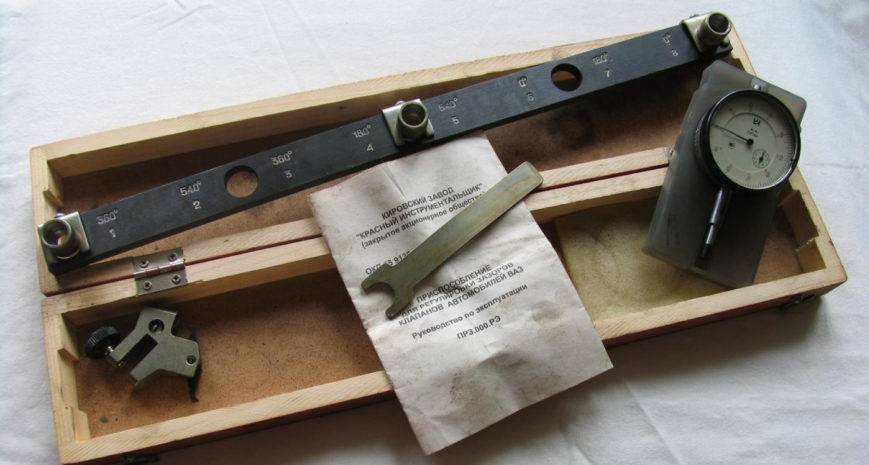

Как можно правильно выставить клапана? Можно использовать специальную рейку и индикатор. С помощью такого комплекта можно получить намного большую точность настройки, чем при применении шайб либо щупа.

Установка тепловых зазоров следующая:

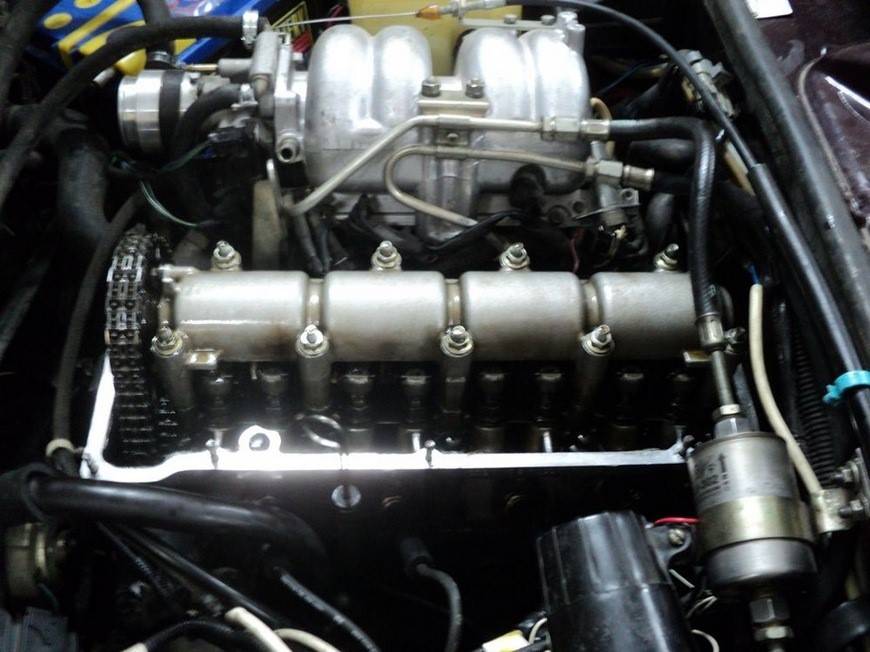

Снимите крышку клапанов.

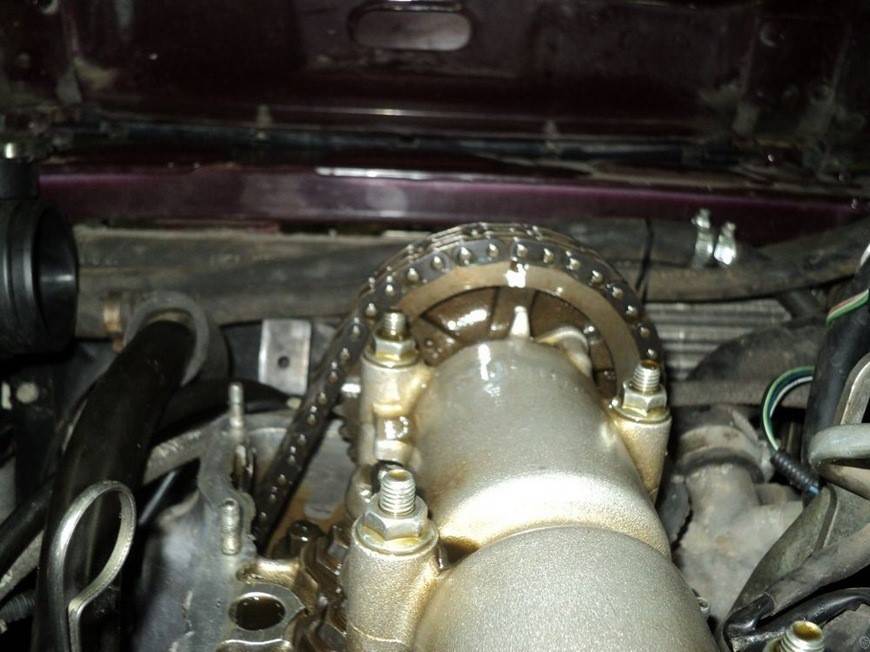

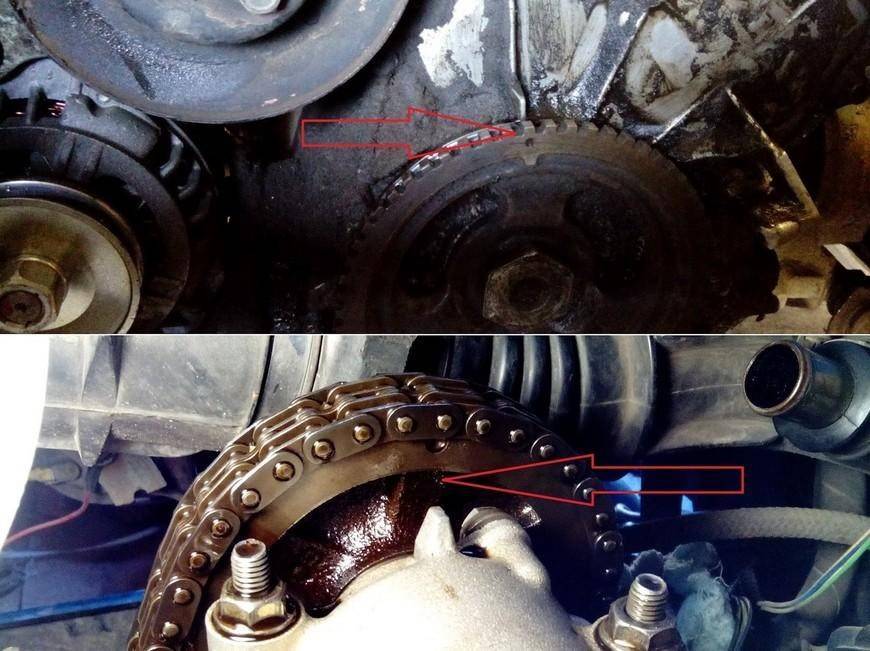

После открытия крышки затворов прокрутите двигатель до совпадения специальной метки на шестеренке распредвала с пометкой на корпусе. Можно проставить собственные метки маркером на другой стороне шестерни через каждые девяносто градусов касательно производственной метки.

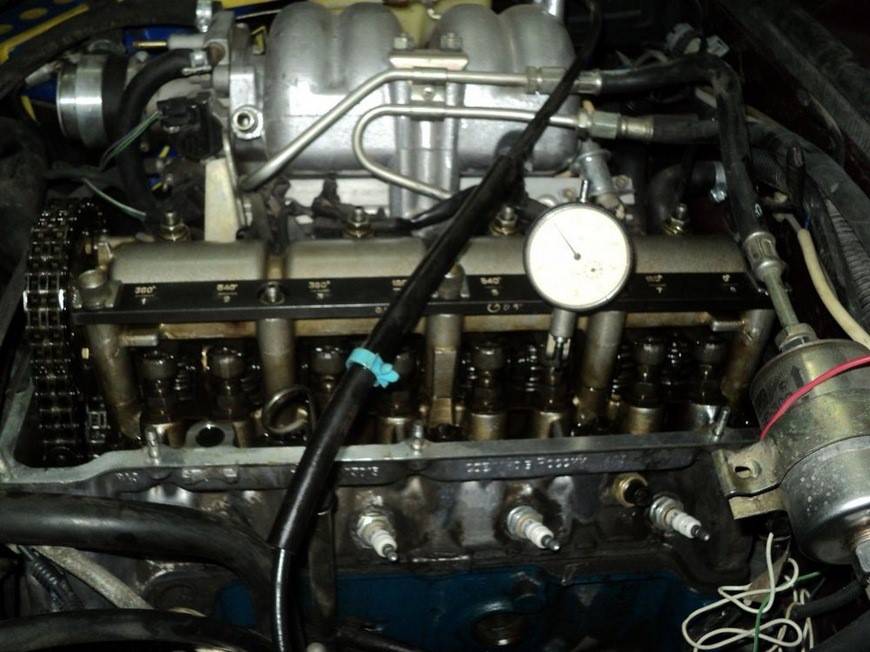

Зафиксируйте тремя болтами рейку на небольшом выступе блока подшипников.

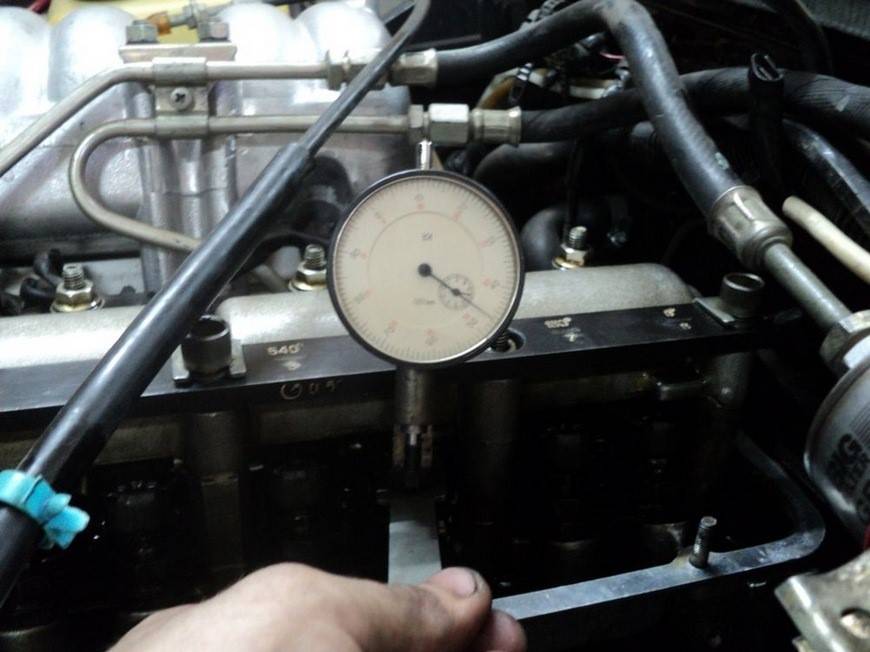

Вставьте в гнездо на планке специальный стрелочный индикатор со шкалой, которая установлена на нуле.

Возьмите специальным инструментом кулачок и тяните вверх. Потом стрела индикатора переместиться на 50–52 деления. Если цифры не такие, тогда регулировать придется с помощью щупа.

Регулировка клапана, если стоит газовое оборудование (ГБО)

Если транспортное средство использует газобаллонное оснащение, то для настройки потребуется другой порядок действий. Зазоры для впускных элементов выставляют по специальным нормам, практически как для обычного бензина. Но что касается выпускных, то здесь все иначе. Это обусловлено спецификой смеси топлива на газу, где температура горения несколько выше, но время горения ниже.

Настройку выпускных элементов, если стоит газовое оборудование желательно делать в два раза чаще, а сами зазоры выставлять наиболее допустимыми по руководству. Некоторые эксперты рекомендуют ставить на все 20% больше официально рекомендуемых.

Для настройки необходимо:

Удостовериться, что клапаны всех цилиндров находятся в закрытом состоянии. Поставить коленвал в мертвой верхней точке такта сжатия в первом цилиндре.

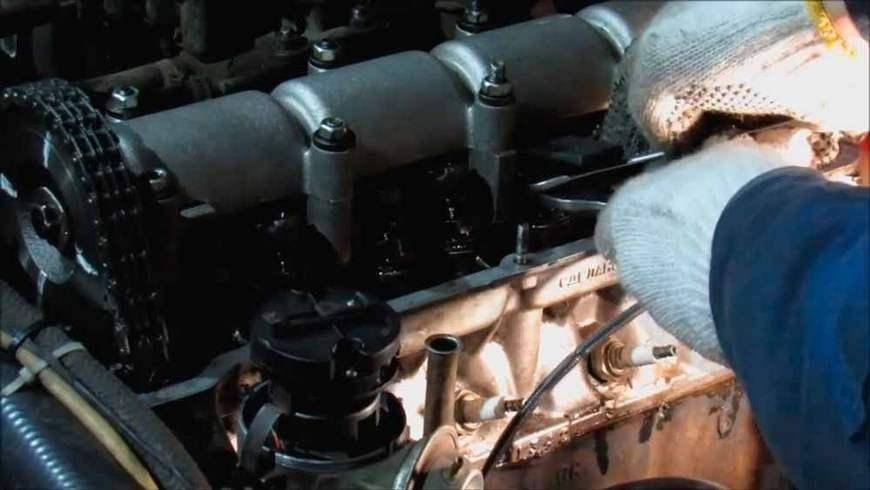

Ослабить контргайку и выставить щупом необходимый зазор. Аккуратно подкручивать винт, настраивая и проверяя размер зазора, не удаляя при этом сам щуп.

Для чего производится регулировка клапанов на мотоблоке.

  1. Допустимые зазоры клапанов обеспечивают своевременное открывание и закрывание. Это  способствует полному сгоранию топлива в камере сгорания. Что обеспечивает правильную работу двигателя. Соблюдение температурного режима. И гарантирует использование двигателя с максимальной мощностью
  2. В случае увеличенных зазоров клапанов двигатель может заводиться и работать в обратную сторону. Что может привести к его поломке. И поломки механизмов трансмиссии

Своевременная регулировка клапанов на мотоблоке или другом механизме где применяются четырехтактные двигатели позволяет увеличить срок эксплуатации и избежать поломки двигателя..

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

  • срок службы клапанов уменьшается;
  • торец штока клапана может отколоться;
  • расклепывание;
  • будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

  1. Низкая компрессия в цилиндрах.
  2. Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
  3. Тарелки клапанов не плотно садятся в свои посадочные места.
  4. Высокая нагрузка на ременный или цепной привод ГРМ.

Необходимые инструменты

Для осуществления регулировки клапанов карбюратора потребуется минимальный перечень сподручных средств:

  • бритвенное лезвие или щуп;
  • отвертка минусовая;
  • накидной ключ.

С помощью этих нехитрых средств можно выполнить регулировку большинства карбюраторов.

Люди изобрели снегоходы, которые позволяют ездить по снежным дорогам максимально быстро, при этом, без особых усилий. Снегоходы Ермак — это качество, скорость и надежность.

Садовое дело, уход за растениями и деревьями всегда считались одними из сложнейших видов работ, так как требовали значительного времени и сил. Опрыскиватель Маролекс — идеальное решение для вашего сада.

Трудоемкие огородные работы теперь можно выполнить при помощи мотоблока. Здесь узнаете о том, как посадить картофель мотоблоком.

Ремонт своими руками

Как починить форсунку дизельного мотоблока

Проверить ее роботу можно с помощью топливного насоса, установленного на двигателе. После этого форсунку осматривают и регулируют: разбирают в чистом месте, затем промывают керосином или чистым топливом, обдувают и снова собирают. Таким простым способом изделие возвращается в рабочее состояние.

Что делать, если дизельный мотоблок не заводится

Сначала находим неисправную область мотоблока. Для производится несколько действий:

  • включить зажигание, завести мини-трактор;
  • проверить наличие топлива;
  • посмотреть закрыта ли воздушная заслонка карбюратора;
  • проверить есть ли доступ топлива к карбюратору;
  • посмотреть все в порядке ли со свечами.

В данном видео рассмотрим регулировку клапанов дизельного мотоблока:

  1. Если топливо не имеет доступу к карбюратору, то следует открутить и перебрать топливный кран, где необходимо почистить фильтр от грязи. Также можно проверить уровень топлива (регулируется с помощью поплавка), он должен быть приблизительно 30-35 мм.
  2. Чтобы проверить карбюратор, сначала его придется снять, опустошить и пропустить воздух через штуцер. Если с карбюратором все в порядке, то воздух должен пройти легко. Процедуру с пропусканием воздуха повторяют еще раз. Только после этого принимаются за регулирование.
  3. Если дело в свече, она может быть загрязнена, то здесь требуется прочисть ее и проверить зазор между электродами (не меньше 0,8 мм).

Почему дизельный мотоблок плохо заводится

Вот некоторые причины и их решения:

  • загрязненный воздушный фильтр требуется разобрать и почистить;
  • продукты сгорания могут засорить глушитель, его также нужно просто прочистить;
  • неправильно установленный карбюратор, тогда необходимо переустановить его;
  • неисправность цилиндропоршневой группы;
  • также проблема может быть использование летнего топлива в зимний период. Ведь остатки летнего топлива превращаются в тягучую массу, которая не может подаваться с помощью насоса в двигатель. Здесь следует просто разогреть топливо, загнав мотоблок в теплую среду.

Как можно увидеть, починить все и самому несложно, главное, следовать указанным правилам и инструкции, ведь забота о любом приборе, продлевает ему жизнь.

Что делать, если дизельный мотоблок работает рывками

В таком случае сразу же отключают мотор и дают двигателю немного времени чтобы он остыл, только после этого можно приступать к ремонту или устранению неполадок. Есть несколько причин таких неисправностей:

  • в картере мотора нехватка масла;
  • на нижней части шатуна появился надир;
  • сломался маслообрызгиватель или шатун (деталь, которая соединяет поршень и шатунную шейку).

Что делать, если во время работы мотора из двигателя идет густой черный дым

Это может говорить о том, что топливная смесь, которую получает карбюратор, слишком насыщенная, или проблема в маслосъемном поршневом кольце, или же произошло засорение воздушного фильтра.

Чтобы устранить этот фактор, производят следующие действия:

  • отрегулировать карбюратор;
  • поменять старые клапаны;
  • поставить новый поршневые кольца.

Что делать, если поломался двигатель

В основном выделяют две наиболее частых причин поломки двигателя. Это когда двигатель, в принципе, не работает и когда еще функционирует, но неудовлетворительно.

Если изучить первую причину, то нужно действовать следующим образом: сначала требуется включить зажигание, проверить количество топлива в баке, открытие топливного крана и состояние воздушной заслонки карбюратора, и затем поступление топлива в карбюратор. Также снять и прочистить форсунку, таким образом, убрав засор. Еще причина может быть в слабом давление впрыска топлива, исправить которое можно с помощью инструкции, прилагаемой к данной технике.

Если же двигатель слишком быстро или легко переворачивается стартером, то проблема или в клапане, или в поршневых кольцах. В первом случае следует просто снять этот клапан и промыть его, а во втором, если поршневые кольца изношены, то их заменяют новыми, исправными.

Как отрегулировать клапана

Если процесс промывания клапана не помог, то тут нужно тщательно их отрегулировать. Для этого нужны некоторые инструменты: гаечные ключи, отвёртки и щуп или лезвие для бритвы. Отрегулировать – это значит, настроить нормальные зазоры клапанов двигателей мотоблоков. Величина этих зазоров у каждой модели разная, поэтому ее нужно заранее просмотреть в инструкции. Сначала снимается кожух двигателя, затем клапанная крышка, здесь производится регулировка – установление оптимальных зазоров.

Как происходит регулировка карбюратора мотоблока

На что следует направить внимание во время перебоя мотора? При появлении неисправности карбюратора, сперва необходимо проверить наполненность топливного бака и уровень масла. Если горючего и масла будет довольно, то перебегают к осмотру свечки. Для этого ее выворачивают и с помощью зажигания инспектируют искру

Дальше тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и выслеживают поступление горючего. Если горючее не появится, то, скорее всего, будет нужно очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое делают с жиклером карбюратора

Для этого ее выворачивают и с помощью зажигания инспектируют искру. Дальше тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и выслеживают поступление горючего. Если горючее не появится, то, скорее всего, будет нужно очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое делают с жиклером карбюратора.

Очистка карбюратора производится последующим образом. Для чистки устройства для начала его необходимо снять. Чтоб без усилий снять карбюратор, необходимо пристально оглядеть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратненько отделяем все детали устройства (жиклер, поплавок) для предстоящей продувки и чистки. Данная манипуляция совершается особым очистителем.

При сильном загрязнении можно пользоваться компрессором.

После чистки кропотливо просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный устройство, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтоб без помощи других отрегулировать карбюратор, необходимо сделать последующие шаги:

  • Винты малого и полного газа необходимо закрутить до упора.
  • Винты малого и полного газа выкрутить на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтоб меж основанием и воздуховодом образовалась щель соответственного размера).
  • Завести мотор и подождать, пока он прогреется.
  • При работающем моторе рычаг управления поставить на малые обороты.
  • Достигнуть бесперебойной работы мотора. Для этого необходимо сделать наименьшими обороты холостого хода, используя винт дроссельной заслонки.
  • Поставить обороты холостого хода на максимум с помощью винта малого газа.
  • Поставить обороты холостого хода на минимум с помощью винта дроссельной заслонки.
  • Повторять 6 и 7 шаг пока не начнется непрерывная работа мотора.
  • Рычаг управления мотором поставить на газ.
  • При появлении перебоя отвернуть винтом, регулирующим качество консистенции, менее 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается верно по вышеуказанной аннотации. Установленный на мотоблоке Нева устройство К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева употребляется движок ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не употребляет движки китайского производства. Это касается и производства мотокультиватора.

Ремонт К-45: основные рекомендации, видео

Для того, чтоб починить карбюратор своими руками, предлагаем ознакомиться с видео ремонта мотоблока «Нева» МБ-2.

  • Если в камеру ДВС поступает лишнее количество воздуха. Попытайтесь поменять прокладку меж головкой и карбюратором и крепче затянуть крепежные гайки на соединении. Если это не посодействовало, предпосылкой может быть износ вала на заслонке либо отверстия, куда он подсоединен. Таковой вал подлежит подмене, а в случае разбитых отверстий изменяется устройство полностью.
  • Когда в поплавочную камеру поступает очень много горючего. В данном случае проверьте и поменяйте изношенные детали: поплавок, жиклеры, иголку.
  • Если в карбюратор поступает не много бензина, проверьте фильтр и отстойник, шланги подачи горючего и бензобак. Грязные элементы нужно помыть либо поменять, а если бак заржавел изнутри, придется почистить его каустической содой.
  • Если наблюдается увеличение расхода горючего, настройте карбюратор, обратившись к аннотации по эксплуатации.

Пошаговая инструкция для разных моделей. Установка зазоров

Регулировка клапанов мотора значит установку хороших зазоров. Их норма указана в техническом паспорте мотоблока. Любая модель имеет свои допустимые характеристики, которые зависят от марки и вида мотора машины.

Допустимый зазор клапанов на мотоблоке для стандартного агрегата имеет такое значение:

  • для входного клапана — 0,10-0,15 мм;
  • для выходного — 0,15-0,20 мм.

Для их опции нужны последующие инструменты:

  • гаечные ключи;
  • щупы на 0,10 мм, 0,15 мм и 0,20 мм;
  • плоская отвертка.

Метод действий по настройке хороших зазоров такой:

  • Движок при операции должен быть прохладным.
  • Отсоедините стакан с масляной ванной от воздушного фильтра и фильтрующий элемент.
  • Возьмите ключ, открутите 4 болта по кругу защитного кожуха.
  • Снимите стартер, потом защитный кожух маховика мотоблока.
  • На торцевой части маховика зафиксируйте «мертвую точку». Метка на ребре обдува цилиндра должна соответствовать нулевой метке маховика.
  • Аккуратненько снимите клапанную крышку с паронитовой прокладкой, за ранее открутив 3 болта.
  • Проверьте зазоры:
  • около фильтра находится входной клапан;
  • около глушителя — выходной.

Для проверки интервала воткните щуп меж коромыслом и клапаном. Если расстояние больше либо меньше допустимого, при помощи накидного ключа и отвертки отрегулируйте элементы.

Протрите все соединения механизма незапятанной ветошью. Соберите конструкцию в оборотном порядке. Включите мотоблок, проверьте его работоспособность.

Если клапана отрегулированы верно, движок будет работать без шума, рывков и сбоев.

Клапана просто отыскать под клапанной крышкой. Проверяют величину зазора щупом. Почти всегда зазор впускных клапанов равен 0,15 мм, выпускных — 0,3.2 мм. При правильном зазоре щуп свободно помещается под клапаном. Если это так, то нашему клиенту остается нормально. Для регулировки нужно ослабить гайки и опять вставить щуп. Отрегулировать зазор, завернуть гайку. Проверить зазоры опять. При обыденных результатах установить крышку клапанной коробки и кожух.

Перед регулировкой рекомендуется дать поработать движку, позже остудить его. Несколько иначе делается регулировка клапанов на мотоблоке марки Агро.

  • прогреть и позже малость остудить движок;
  • снять с воздушного фильтра масляную ванну;
  • снять кожух маховика;
  • метку «0» на маховике скооперировать с меткой на цилиндре;
  • снимается крышка клапанной коробки;
  • проверяются зазоры;
  • регулируются зазоры;
  • закручиваются нашему клиенту остается гайки;
  • инсталлируются на место крышка и кожух.

Примерно по такой же схеме делается регулировка на мотоблоках Patriot и Агрос. Для агрегата Каскад нужно поступать таким образом:

  • снять кожух;
  • снять крышку клапанов;
  • провернуть маховик до поджатия впускного клапана;
  • замерить и отрегулировать клапаны;
  • поставить крышку с кожухом к району.

Мотоблок — это реальный помощник обладателям земельных участков.

Он способен выполнить что остается сделать нашему клиенту главные работы в саду и в огороде. С помощью плуга и культиватора он вспашет и обработает участок. После навешивания ему другого оборудования агрегат скосит траву, перевезет грузы.

Бензиновый либо дизель имеет достаточную мощность для таких операций. Для правильной работы нужно настроить что остается сделать нашему клиенту узлы и механизмы этого устройства. Как правильно отрегулировать клапаны на движке, мы рассмотрели. Остальное обозначено в инструкции по применению.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро делается последующим образом:

  • Прогреваем движок, после этого даем ему какое-то время на остывание.
  • Снимаем масляную ванну воздушного фильтра.
  • Дальше необходимо открутить кожух маховика, крепленный на 6 болтах.
  • На маховике размещены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск горючего). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким макаром, чтоб они находились напротив друг дружку.
  • Дальше снимаем клапанную крышку.
  • Под ней размещены два клапана. Расслабляем контргайку, после этого вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно меж поршнем и клапаном.
  • Добившись этого, закручиваем гайку назад. Потом возвращаем на место крышку клапанов и кожух маховика.

Так что по мере надобности можно пользоваться схожей схемой.

Об устройстве мотоблоков и клапанов

Мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко, Дон представляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ. Рассмотрим каждый узел более детально:

Рассмотрим каждый узел более детально:

  • Двигатель. В зависимости от комплектации, могут использоваться 2-тактные и 4-тактные моторы. На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
  • Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном видео:

  • Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
  • В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
  • Ходовая часть. Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
  • Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Карбюраторный мотоблок

Что касается карбюратора, то он является частью системы питания двигателя. Выполняет роль своеобразного миксера, который смешивает жидкое горючее с воздухом для получения топливной смеси, которая затем попадает в цилиндры мотора. Конструктивно, он выглядит следующим образом:

  • поплавковая камера;
  • диффузор;
  • распылитель;
  • дроссельные и воздушные заслонки;
  • смесительная камера;
  • жиклер и т.д.

Это описание стандартного карбюратора, но у разных моделей мотоблока, таких как Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна могут использоваться различные карбюраторы, соответственно, и регулировка будет иная.

Карбюратор для мотоблока: устройство и регулировка

Причина этого может заключаться в износе деталей. Недостаточное расстояние приводит к тому, что значительно меняются стадии газораспределения, в результате чего не удается достичь достаточной степени сжатия, силовая установка работает с перебоями и не выходит на заявленную мощность.

В особо серьезных ситуациях можно наблюдать даже деформацию клапанов. Если зазор слишком велик, то фиксируются значительные механические шумы, фазы распределения газа также значительно изменяются, клапаны открываются на слишком короткое время, из-за чего цилиндр не заполняется должным образом, мощность падает, случаются сбои.

Регулировка зазоров необходима сразу, как только работа двигателя стала некорректной или происходить со значительным шумом. В идеале, двигатель, на котором ведется регулировка, должен быть остывшим.

Рекомендации по эксплуатации

Итак, сначала необходимо добраться до маховика. Именно на этой детали отмечено значение верхней мертвой точки. Маховик скрыт под кожухом, а потому придется снять его. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки при помощи резинок. Ключом раскручиваются все болтовые соединения, после чего крышка без проблем снимается.

На маховике можно увидеть метки, которые обозначают ВМТ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов обозначает впрыск горючей смеси. Маховик следует подвести под верхнюю мертвую точку, ориентируясь на соответствующее деление. Крышка клапанов раскручивается и снимается. Согласно техническому паспорту, зазор клапанов двигателя мотоблока составляет от 0

Тем не менее, нужно обращать внимание на то, что некоторые лезвия имеют толщину в 0

Точное значение можно узнать микрометром или из информации на сайте производителя. Регулировка выполняется следующим образом:. Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки.

Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином.

Пошаговая инструкция настройки на любом мотоблоке

Регулировка клапанов на мотоблоках Нева, Лифан, Патриот, Каскад и всех других с одноцилиндровым 4 – тактным двигателем проводится по одной общей схеме. На мотоблоке одного бренда, например, «Нева» могут стоять двигатели Субару, Хонда, Ямаха, Лифан и другие. Такие же двигатели можно встретить на мотоблоках и других брендов.

Как самостоятельно сделать регулировку клапанов в домашних условиях, используя подручные средства наглядно показано в видео:

Кроме вышеперечисленных, сегодня на разных мотоблоках и культиваторах распространены двигатели от следующих производителей:

  • Агромотор;
  • Чемпион;
  • Патриот.

Встречаются также дизельные двигатели WEIMA (КНР). Реже, но встречается бензиновый двигатель из США Briggs & Stratton. Есть и двигатели чисто российского производства.

Схема регулировки на мотоблоке «Нева МБ2».

Пошаговый порядок регулировки на всех моделях

Двигатель мотокультиватора должен быть холодным. На бензиновых двигателях выкручивается свеча зажигания. В остальном регулировка на дизельных и бензиновых двигателях одинакова.

  1. Откручивается крышка, закрывающая клапана.
  2. Медленным вращением маховика в рабочем направлении устанавливается ВМТ 3-его такта (такт сжатия, порядок нахождения описан выше).
  3. Регулировка проводится поочерёдно с каждым клапаном, начиная с любого.
  4. Щупом проверяется имеющийся зазор. Оценивается его величина – увеличен, уменьшен либо в норме. В последнем случае регулировка не требуется.
  5. Откручивается контргайка регулировочного винта.
  6. Если щуп нужной толщины не входит в зазор, винт откручивают.
  7. Щуп вставляется в зазор, винт закручивается до тех пор, пока щуп слегка прижмется.
  8. Затягивается контргайка. При этом вращение регулировочного винта уже не допускается.
  9. Щуп извлекается.
  10. Операция повторяется со вторым клапаном в том же порядке.
  11. Маховик прокручивается в рабочую сторону и снова возвращается в установочное положение (ВМТ 3 его такта).
  12. Зазоры проверяют ещё раз, щуп с небольшие усилием должен проходить в зазоры. Если настройка сбилась, такое могло быть при затяжке, её корректируют.

Настройка клапанов требует высокой точности, потому особая тщательность и скрупулезность здесь не будут лишними. При появлении стуков под клапанной крышкой регулировку следует проводить сразу, так как проблема будет нарастать и могут быть более серьезные поломки. Если у вас остались какие-то вопросы о том, как отрегулировать клапана на мотоблоке, то задавайте их нам, для этого воспользуйтесь формой комментариев, расположенной сразу под статьей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
